ASRock Z490M Pro4 マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRockのウェブサイトから人手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRockのウェブサイトでは、最新のVGAカードおよびCPUサポート一覧もご覧になれます。ASRockウェブサイトhttp://www.asrock.com.

1.1 パッケージの内容

• ASRock Z490M Pro4 マザーボード (Micro ATX フォームファクタ)
• ASRock Z490M Pro4 クイックインストールガイド
• ASRock Z490M Pro4 サポート CD
• 2xシリアル ATA (SATA) データケーブル (オプション)
• 3 x M.2 ソケット用ねじ (オプション)
• 1 x I/O パネルシールド

ユーザーマニュアル

1.2 仕様

プラット

- マイクロ ATX フォームファクター

フォーム

- 固体コンデンサ設計

CPU

- 第10世代Intel®Core™プロセッサーに対応(ソケット1200)

- デジタル電源設計

- 10 電源フェーズ設計

- Intel® ターボブースト MAX 3.0 テクノロジーをサポート

- Intel® Kシリーズアンロック CPU に対応

チップセット

- Intel® Z490

メモリ

- デュアルチャンネル DDR4 メモリ機能

- 4x DDR4 DIMM スロット

- DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133 ノン ECC、アンバッファードメモリに対応

*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

* Core™ (i9/i7) は最大 2933 までの DDR4 に対応します；Core™ (i5/i3)、Pentium® および Celeron® は最大 2666 までの DDR4 に対応します。

- ECC UDIMM メモリモジュールに対応 (non-ECC モードで動作)

- システムメモリの最大容量：128GB

- Intel® エクストリームメモリプロファイル（XMP）2.0 に対応

- DIMM スロットに 15 ゴールドコンタクトを採用

拡張

- 2 x PCI Express 3.0 x16 スロット (PCIE1/PCIE4: x16 (PCIE1) でシングル、x16 (PCIE1) / x4 (PCIE4) でデュアル)

スロット

* 起動ディスクとして NVMe SSD に対応

- 2 x PCI Express 3.0 x1 スロット

- AMD Quad CrossFireX ^TM と CrossFireXをサポート

- 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールと Intel® CNVi（統合 WiFi/BT）に対応

グラフィックス* Intel® UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。

- ハードウェア・アクセラレイティド・コーデック：AVC/H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10- ビット、MPEG2、MJPEG、VC-1

*VP9 10 ビットおよび VC-1 は、デコード用のみです。

* VP8 および VP9 エンコードは、Windows OS によりサポートされません。

- グラフィック、メディアおよびコンピュート : Microsoft DirectX 12、OpenGL 4.5、インテル® ビルトイン・ビジュアル、インテル® クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1

- ディスプレイおよびコンテンツのセキュリティ : Rec. 2020 (Wide Color Gamut)、Microsoft PlayReady 3.0、インテル® SGX コンテンツ保護、UHD/HDR Blu-ray ディスク

- 3つのグラフィックス出力オプション: D-Sub、HDMI、および、DisplayPort 1.4

- 3台のモニターに対応

- HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

- DisplayPort 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz

- D-Sub に対応、最大解像度 1920x1200 @ 60Hz

- HDMI 1.4 ポートで、オートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR（高ビットレートオーディオ）に対応

(HDMI 対応モニターが必要です)

- HDMI 1.4 ポートと DisplayPort 1.4 ポートで HDCP 2.3 に対応

- HDMI 1.4 ポートと DisplayPort 1.4 ポートで 4K Ultra HD (UHD) 再生に対応

オーディオ

- 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1200 オーディオコーデック)

- プレミアム・ブルーレイ・オーディオ・サポート

- サージ保護に対応

- PCB 絶縁シールド

- R/L オーディオチャンネル用個別 PCB レイヤ

- Nahimic オーディオ

LAN

• ギガビット LAN 10/100/1000 Mb/s
• ギガ PHY Intel® I219V
• Wake-On-LAN (ウェイク オン ラン) に対応
• 雷 / 静電気放電 (ESD) 保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXE をサポート

リアパネル

- 2xアンテナポート

I/O

• 1 x PS/2 マウス / キーボードポート
• 1 x D-Sub ポート
• 1 x HDMI ポート
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2 Type-A ポート (10 Gb/s)(静電気放電 (ESD) 保護に対応)
• 1 x USB 3.2 Gen2 Type-C ポート (10 Gb/s)(静電気放電 (ESD) 保護に対応)
• 4 x USB 3.2 Gen1 ポート (静電気放電 (ESD) 保護に対応)
• LED 付き 1 x RJ-45 LAN ポート(ACT/LINK LED と SPEED LED)
• HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ

• 4 x SATA3 6.0 Gb/s コネクタ、RAID (RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17)、NCQ、AHCI およびホットプラグ機能に対応 *
  * M2_1 が使用されている場合は、SATA3_3 は無効になります。
• 2 x Ultra M.2 ソケット (M2_1 および M2_2)、M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応 **
  ** Intel® Optane™ テクノロジーに対応
  **起動ディスクとしてNVMe SSDに対応
  ** ASRock U.2 キットに対応

コネクタ

• 1 x SPI TPM ヘッダー
• 1xシャーシイントルージョンとスピーカーヘッダー
• 2 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

- 2xアドレサブルLEDヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

- 1 x CPU ファンコネクタ (4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

- 1 x CPU/ ウォーターポンプファンコネクタ (4 ピン) (スマートファン速度制御)

* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

- 4xシャーシ / ウォーターポンプファンコネクタ (4ピン) (スマートファン速度制御)

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP、CHA_FAN3/WP および CHA_FAN4/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

• 1 x 24 ピン ATX 電源コネクタ
• 1x8ピン12V電源コネクタ
• 1×4ピン12V電源コネクタ
• 1x前面パネルオーディオコネクタ
• 1 x Thunderbolt AIC コネクタ (5 ピン) (Thunderbolt 3 AIC R2.0 カードのみポートに対応)
• 2 x USB 2.0 ヘッダー (4つの USB 2.0 ポートに対応) (Intel® Z490) (静電気放電 (ESD) 保護に対応)
• 2 x USB 3.2 Gen1 ヘッダー (4つの USB 3.2 Gen1 ポートに対応) (ASMedia ASM1074 ハブ) (雷 / 静電気放電 (ESD) 保護に対応)

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き
• ACPI 6.0 準拠ウェイクアップイベント
• SMBIOS 2.7 サポート
• CPU コア / キャッシュ、GT、DRAM、VPPM、VTTDDR、PCH 1.05V、VCCIO、VCCST、VCCSA、VCCPLL、VCCPLL_OC、CPU Internal PLL、GT PLL、Ring PLL、System Agent PLL、Memory Controller PLL 電圧マルチ調整

ハードウェア

モニター

• 温度センシング: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン
• ファンタコメータ: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン
• 静音ファン (CPU 温度に従ってシャーシファン速度を自動調整): CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン
• ファンマルチ速度制御: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン
• ケース開閉検知
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH 1.05V、VCCSA、VCCST、VCCIO、VCCPLL、VCCPLL_OC

os

- Microsoft* Windows* 10 64-bit

認証

• FCC、CE
• ErP/EuP Ready (ErP/EuP 対応電源供給装置が必要です)

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー

(CLRMOS1)

(p.1、No.18 参照)

2 ピンジャンパー

CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒間待ってから、ジャンパーキャップを使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。CMOS をクリアした後で、ジャンパーキャップを必ず取り外してください。

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前の

シャーシイントルージョンステータス記録を消去するには、BIOS オプションから

「Clear Status（ステータスの消去）」で調整してください。

1.4 オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー

(9 ピン PANEL1)

(p.1、No.17 参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、 スイッチをリセットし、下記の ピン割り当てに従って、 シャーシのシステムステータス 表示ランプをこのヘッダー にセットします。ケーブルを 接続するときには、ピンの＋と ーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハードドライブのデータを読み取りまたは書き込み中に、LEDはオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョン

とスピーカーヘッダー

(7 ピン SPK_CI1)

(p.1、No.22 参照)

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

シャーシイントルージョンとシャーシスピーカーをこのヘッダーに接続してください。

シリアル ATA3 コネクタ

(SATA3_0:

p.1、No.11参照）

(SATA3_1:

p.1、No.12参照)

(SATA3_2:

p.1、No.15参照)

(SATA3_3:

p.1、No.16参照)

これら 4つの SATA3 コネクターは、最高 6.0 Gb/秒のデータ

転送速度で内部ストレージ

デバイス用の SATA データ

ケーブルをサポートします。

M2_1 が使用されている

場合は、SATA3_3は無効になります。

USB 2.0 ヘッダー

(9 ピン USB1_2)

(p.1、No.20参照)

(9 ピン USB3_4)

(p.1、No.19 参照)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

このマザーボードには2つの

USB 2.0 ヘッダーが装備されています。

USB 3.2 Gen1 ヘッダー

(19 ピン USB3_5_6)

(p.1、No.10参照)

(19 ピン USB3_7_8)

(p.1、No.14参照)

Vbus/Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy

このマザーボードには2つの

USB 3.2 Gen1 ヘッダーが

装備されています。各 USB 3.2

Gen1 ヘッダーは、2つの

ポートをサポートできます。

フロントパネル

オーディオヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.29 参照)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L OUT2_L

このヘッダーは、フロント

オーディオパネルにオーディオ

デバイスを接続するための

ものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC'97
オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」
タブで、「録音音量」を調整してください。

シャーシ / ウォーターポンプファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.25参照)

(4 ピン CHA_FAN2/WP)

(p.1、No.13参照)

(4 ピン CHA_FAN3/WP)

(p.1、No.24参照)

(4 ピン CHA_FAN4/WP)

(p.1、No.28参照)

このマザーボードには4つの

4 ピン水冷却シャーシが

コネクタ用に装備されています。

3 ピンのシャーシ水冷却ファン

を接続する場合には、ピン 1-3

に接続してください。

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.3参照)

このマザーボードは 4 ピン CPU

ファン（静音ファン）コネクタ

が装備されています。3ピンの

CPU ファンを接続する場合に

は、ピン 1-3 に接続してください。

CPU/ウォーターポンプ ファンコネクタ

(4 ピン CPU_FAN2/WP)

(p.1、No.6参照)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

このマザーボードは 4 ピン

水冷却 CPU ファンコネクタが

装備されています。3ピンの

CPU 水冷却ファンを接続する

場合には、ピン 1-3 に接続してください。

ATX電源コネクタ(24ピン ATXPWR1)(p.1、No.9参照)		このマザーボードは 24ピンATX電源コネクタが装備されています。20ピンの ATX電源を使用するには、ピン 1と 13に合わせて接続してください。
ATX 12V電源コネクタ(8ピン ATX12V1)(p.1、No.1参照)		このマザーボードは 8ピンATX12V電源コネクターが装備されています。4ピンの ATX電源を使用するには、ピン 1と5に合わせて接続してください。
ATX 12V電源コネクタ(4ピン ATX12V2)(p.1、No.2参照)		ATX 12V電源をこのコネクタに接続してください。*電源供給プラグはこのコネクタに1方向にしか差し込むことができません。

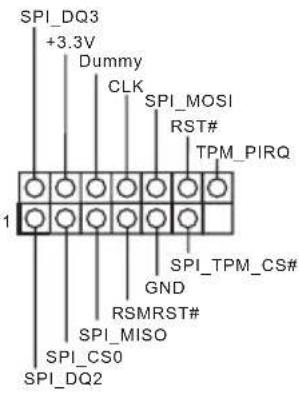

SPI TPM Header(SPI TPM ヘッダー)(13ピン SPI_TPM_J1)(p.1、No.21参照)		このコネクタはSPIトラステッドプラットフォーム・モジュール(TPM)システムに対応するので、鍵、デジタル証明書、パスワードデータを安全に保管できます。TPMシステムはまた、ネットワークセキュリティを高め、デジタル証明書を保護し、プラットフォームの完全性を保証します。
Thunderbolt AICコネクタ(5ピン TB1)(p.1、No.25参照)		GPIOケーブルを使って、ThunderboltTMアドインカード(AIC)をこのコネクタに接続してください。*PCIE4(デフォルトスロット)に ThunderboltTMAICカードを取り付けてください。

RGB LED ヘッダー (4 ピン RGB_LED1) (p.1、No.27 参照)

(4 ピン RGB_LED2) (p.1、No.7 参照)

RGB LED ヘッダーは RGB LED 延長ケーブルの接続に使用され、これによりユーザーはさまざまな LED 証明効果から選択することができます。

注意 : RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

*このヘッダーに関する詳細指示については、29ページをご参照ください。

アドレサブル LED ヘッダー

(3 ピン ADDR_LED1) (p.1、No.8 参照)

(3 ピン ADDR_LED2) (p.1、No.26 参照)

このヘッダーを使用して、 アドレサブルLED延長ケーブル を接続すれば、ユーザーは、 さまざまなLEDライティング 効果から選択できます。

注意 アドレサブル LED ケーブルは間違った方向に取り付けないでください。 間違った方向に取り付けると、ケーブルが破損することがあります。

*このヘッダーに関する詳細指示については、30ページをご参照ください。
