Produkttyp	Micro-ATX-Mainboard
Marke	ASRock
Modell	Z490M Pro4
Chipsatz	Intel Z490
CPU-Sockel	LGA 1200
Unterstützte Prozessoren	Intel Core der 10. Generation (i9/i7/i5/i3, Pentium, Celeron)
Formfaktor	Micro ATX (24.4 x 24.4 cm)
Arbeitsspeicher	4 x DDR4 DIMM, max. 128 GB, DDR4-4500+(OC), Unterstützung für XMP 2.0
Erweiterungssteckplätze	2 x PCIe 3.0 x16 (x16/x4), 2 x PCIe 3.0 x1
Speicher	4 x SATA3 6 Gb/s, 2 x M.2 (PCIe Gen3 x4 & SATA), Unterstützung für Intel Optane
Integrierte Grafik	Ja (mit integrierter CPU), Ausgänge D-Sub, HDMI 1.4, DisplayPort 1.4
Audio	Realtek ALC1200 7.1 HD-Kanäle, Nahimic Audio
Netzwerk	Intel I219V Gigabit LAN, Unterstützung für Wake-on-LAN, PXE
USB (Rückseite)	1 x USB 3.2 Gen2 Typ-A, 1 x USB 3.2 Gen2 Typ-C, 4 x USB 3.2 Gen1
Stromanschlüsse	24-Pin ATX, 8-Pin +12V, 4-Pin +12V
BIOS	UEFI AMI mit mehrsprachiger grafischer Oberfläche
Unterstütztes Betriebssystem	Windows 10 64-Bit
Besondere Funktionen	Unterstützung für AMD CrossFireX, RGB-LED- und adressierbare Anschlüsse, Thunderbolt AIC
Schutz	Audio-Überspannung, USB-ESD-Schutz, LAN-Biltzschutz
Wartung und Reinigung	Verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie Flüssigkeiten. Vor der Reinigung vom Netz trennen.
Sicherheit	ESD-Vorsichtsmaßnahmen beachten (antistatisches Armband). Die goldenen Kontakte nicht berühren.

Häufig gestellte Fragen - Z490M Pro4 ASROCK

Welche Prozessoren sind mit dem ASRock Z490M Pro4 kompatibel?

Das Mainboard unterstützt Intel Core der 10. Generation (Comet Lake-S) auf Sockel LGA 1200, einschließlich der Serien i9, i7, i5, i3, Pentium und Celeron. Entsperrte Prozessoren (K-Serie) werden ebenfalls für das Übertakten unterstützt.

Wie installiere ich das Mainboard im Gehäuse?

Schrauben Sie das Mainboard auf die Abstandshalter des Gehäuses, die dem Formfaktor Micro ATX entsprechen. Schließen Sie die Stromkabel (24-Pin ATX, 8/4-Pin CPU), die SATA-Kabel, die Frontpanel-Anschlüsse (Power, Reset, LED) und die Lüfter an. Stellen Sie sicher, dass die rückseitige Blende (I/O-Shield) angebracht ist.

Wie aktualisiere ich das BIOS des Z490M Pro4?

Laden Sie die neueste BIOS-Version von der ASRock-Website für dieses Modell herunter. Extrahieren Sie die Datei auf einen USB-Stick, der mit FAT32 formatiert ist. Starten Sie und drücken Sie F2 oder Entf, um ins UEFI-BIOS zu gelangen. Verwenden Sie das Tool Instant Flash im Reiter Tool, um die Datei auszuwählen und zu flashen. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Wie konfiguriere ich RAID mit diesem Mainboard?

Schließen Sie die SATA- oder M.2-Laufwerke an. Gehen Sie ins BIOS, aktivieren Sie die Intel Rapid Storage-Technologie und stellen Sie den SATA-Modus auf RAID. Speichern Sie und starten Sie neu. Drücken Sie während des POST Strg+I, um das Intel RAID-Dienstprogramm aufzurufen. Erstellen Sie ein RAID-Volume (0, 1, 5 oder 10) und wählen Sie die Laufwerke aus. Installieren Sie dann die RAID-Treiber bei der Windows-Installation.

Wie schließe ich die LED und Schalter des Frontpanels an?

Suchen Sie den Anschluss PANNEAU1 (9 Pins) auf dem Board. Verbinden Sie die Gehäusekabel unter Beachtung der Polarität: PWRBTN (Schalter), RESET, HDLED (Festplatten-LED), PLED (Netz-LED). Das Schema ist auf dem Board und im Handbuch aufgedruckt. Verwenden Sie bei Bedarf eine feine Pinzette.

Welche Arten von RAM werden unterstützt?

Das Board unterstützt DDR4 ungepuffert non-ECC (oder UDIMM ECC im non-ECC-Modus) mit Frequenzen bis zu 4500 MHz beim Übertakten. Vier DIMM-Steckplätze im Dual-Channel, maximale Kapazität 128 GB. Konsultieren Sie die Kompatibilitätsliste auf der ASRock-Website für geprüfte Module. Aktivieren Sie XMP 2.0 im BIOS, um die angegebenen Frequenzen zu erreichen.

Wie verwende ich die RGB-LED-Anschlüsse?

Das Board verfügt über zwei RGB-LED-Anschlüsse (4-Pin, 12V) und zwei adressierbare Anschlüsse (3-Pin, 5V). Schließen Sie Ihre LED-Streifen unter Beachtung des Pfeils (Polarität) an. Verwenden Sie die Software ASRock Polychrome RGB zur Anpassung der Effekte. Überschreiten Sie nicht 3A/36W für 12V und 3A/15W für 5V. Schließen Sie niemals einen 5V-Streifen an einen 12V-Anschluss.

Was tun, wenn das Mainboard nicht startet?

Überprüfen Sie, ob alle Stromkabel (24-Pin und 8/4-Pin CPU) richtig angeschlossen sind. Testen Sie mit nur einem RAM-Riegel im Steckplatz A2 (zweiter von der CPU). Stellen Sie sicher, dass der Prozessor korrekt installiert ist. Versuchen Sie, das CMOS zu löschen (Jumper CLRMOS1 oder Entfernen der Batterie), um das BIOS zurückzusetzen. Konsultieren Sie die Diagnose-LEDs des Gehäuses, falls vorhanden.

Wie übertakte ich den Prozessor auf diesem Board?

Verwenden Sie einen entsperrten Prozessor (K-Serie) und eine gute Kühlung. Gehen Sie ins BIOS, wechseln Sie zu OC Tweaker. Erhöhen Sie schrittweise das CPU-Ratio (Multiplikator) und die Vcore-Spannung. Überwachen Sie die Temperatur mit einer Software. Aktivieren Sie XMP-Profile für den Arbeitsspeicher. Testen Sie die Stabilität mit Prime95 oder Cinebench. Das Übertakten erfolgt auf eigenes Risiko.

Wo kann ich die Treiber für den Z490M Pro4 herunterladen?

Besuchen Sie die ASRock-Website (www.asrock.com), suchen Sie nach dem Modell Z490M Pro4, und gehen Sie dann zum Reiter Support. Laden Sie die Treiber für Windows 10 64-Bit herunter: Chipsatz, Audio, LAN, Intel-Grafik usw. Installieren Sie sie in der empfohlenen Reihenfolge. Sie können auch die mitgelieferte CD verwenden, aber die Online-Versionen sind aktueller.

BEDIENUNGSANLEITUNG Z490M Pro4 ASROCK

Vielen Dank, dass Sie sich für das Z490M Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock Z490M Pro4-Motherboard (Micro-ATX-Formfaktor)
• ASRock Z490M Pro4-Schnellinstallationsanleitung
• ASRock Z490M Pro4-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 3 x Schrauben für M.2-Sockel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform

• Micro-ATX-Formfaktor
  • Feststoffkondensator-Design

Prozessor

• Unterstützt Intel ^® Core ^TM -Prozessoren (Sockel 1200) der 10 ^ten Generation
• Digi Power design
  • 10-Leistungsphasendesign
• Unterstützt Intel® Turbo Boost MAX 3.0-Technologie
• Unterstützt CPUs mit freiem Multiplikator der Intel" K-Serie

Chipsatz

- Intel® Z490

Speicher

• Dualkanal-DDR4-Speichertechnologie
• 4 x DDR4-DIMM-Steckplätze
- Unterstützt DDR4 4500+(OC)*/4400(OC)/4333(OC)/4266

(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3200(OC)/2933/2800/2666/2400/2133 non-ECC, ungepufferter Speicher

* Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)
* Core ^TM (i9/i7) support DDR4 up to 2933; Core ^TM (i5/i3), Pentium ^ and Celeron ^ support DDR4 up to 2666.

• Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)
  • Systemspeicher, max. Kapazität: 128GB
• Unterstützt Intel® Extreme Memory Profile (XMP) 2.0
  • 15-μ-Goldkontakt in DIMM-Steckplätze

Erweiterungssteckplatz

- 2 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE4: einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))

* Unterstützt NVMe-SSD als Bootplatte

• 2 x PCI-Express-3.0-x1-Steckplatz
- Unterstützt AMD Quad CrossFireX ^TM und CrossFireX ^TM
- 1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi/-BT-Modul und Intel® CNVi (WLAN/BT integriert)

Grafikkarte

* Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

- Hardware-beschleunigende Codecs: AVC/H.264, HEVC/H.265 8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit, MPEG2, MJPEG, VC-1

* VP9 10 Bit und VC-1 dienen nur der Dekodierung.

* VP8- und VP9-Enkodierugn werden von Windows-Betriebssystemen nicht unterstützt.

- Grafik, Medien und Rechenleistung: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid-/umschaltbare Grafikkarte, OpenCL 2.1

- Display & Content Security: Rec. 2020 (breiter Farbraum), Microsoft PlayReady 3.0, Intel® SGX-Inhaltsschutz, UHD/HDR Blu-ray Disc

- Drei Grafikkarten-Ausgangsoptionen: D-Sub, HDMI und DisplayPort 1.4

- Unterstützt drei Monitore

- Unterstützt HDMI 1.4 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30Hz

- Unterstützt DisplayPort 1.4 mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 60 Hz

- Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)

- Unterstützt HDCP 2.3 mit HDMI 1.4- und DisplayPort 1.4-Ports

- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4- und DisplayPort-1.4-Ports

Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1200-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

- Unterstützt Überspannungsschutz

• PCB-isolierte Abschirmung

- Individuelle PCB-Layer für rechten/linken Audiokanal

- Nahimic Audio

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I219V
- Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Rückblende, E/A

• 2 x Antennenanschluss
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x D-Sub-Port
- 1 x HDMI-Port
- 1 x DisplayPort 1.4
- 1 x USB 3.2-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)
- 4 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

- 4 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI und Hot-Plugging*

* Wenn M2_1 belegt ist, wird SATA3_3 deaktiviert.

- 2 x Ultra-M.2-Sockel (M2_1 und M2_2), unterstützt M-Key-Typ-2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) ^**

**Unterstützt Intel® Optane™-Technologie
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit

Anschluss

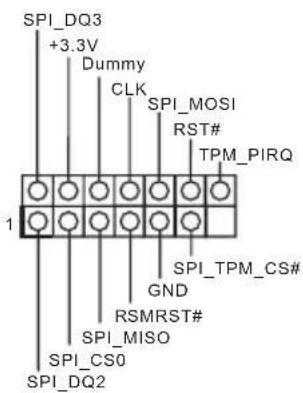

• 1 x SPI-TPM-Stiftleiste
• 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste
• 2 x RGB-LED-Stiftleisten
* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen
• 2 x Adressierbare-LED-Stiftleiste
* Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen
• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

- 4 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP und CHA_FAN4/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x 4-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 1 x Thunderbolt Erweiterungskartenanschluss (5-polig) (Unterstützt nur ASRock Thunderbolt 3 AIC R2.0-Karten)
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (Intel® Z490) (unterstützt Schutz gegen elektrostatische Entladung)
- 2 x USB 3.2 Gen1-Stiftleiste (unterstützt vier USB 3.2 Gen1-Ports) (ASMedia ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funktion

• AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
  • ACPI 6.0-konforme Aufweckereignisse
  • SMBIOS 2.7-Unterstützung
• CPU-Kern/Cache, GT, DRAM, VPPM, VTTDDR, PCH 1,05V, VCCIO, VCCST, VCCSA, VCCPLL, VCCPLL_OC, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Mehrfachspannungsan-passung

Hard- wareüber wachung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
  • Gehäuse-offen-Erkennung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, PCH 1,05V, VCCSA, VCCST, VCCIO, VCCPLL, VCCPLL_OC

Betriebs- system

- Microsoft® Windows® 10, 64 Bit

Zertifizierungen

- FCC, CE

- ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 18)

2-poliger Jumper

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste

(9-polig, PANEL1)

(siehe S. 1, Nr. 17)

Verbinden Sie

Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseeingriffs- und

Lautsprecher-Stiftleiste

(7-polig, SPK_CI1)

(siehe S. 1, Nr. 22)

Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.

Diese vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.

Wenn M2_1 belegt ist, wird SATA3_3 deaktiviert.

USB 2.0-Stiftleisten

(9-polig, USB1_2)

(siehe S. 1, Nr. 20)

(9-polig, USB3_4)

(siehe S. 1, Nr. 19)

Es gibt zwei USB-2.0-Stiftleisten an diesem Motherboard.

USB 3.2 Gen1-Stiftleisten

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 10)

(19-polig, USB3_7_8)

(siehe S. 1, Nr. 14)

Es gibt zwei USB-3.2 Gen1-Stiftleisten an diesem

Motherboard. Jede USB 3.2

Gen1-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 29)

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuse-/Wasserpumpen- Lüfteranschlusse

(siehe S. 1, Nr. 25)

(siehe S. 1, Nr. 13)

(siehe S. 1, Nr. 24)

(siehe S. 1, Nr. 28)

Dieses Motherboard bietet vier 4-polige Wasserkühlung-

Gehäuselüfteranschlüsse Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfteranschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-/Wasserpumpen- Lüfteranschluss

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-

Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 9)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

ATX-12-V-Netzanschluss (4-polig, ATX12V2) (siehe S. 1, Nr. 2)

An diesen Anschluss schließen Sie ein ATX-12 V-Netzteil an. *Der Netzteilstecker passt nur in einer Richtung in diesen Anschluss.

SPI-TPM-Stiftleiste (13-polig, SPI_TPM_J1) (siehe S. 1, Nr. 21)

Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

Thunderbolt-Erweiterung- skartenanschluss (5-polig, TB1) (siehe S. 1, Nr. 25)

Bitte verbinden Sie eine Thunderbolt™-Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss. *Bitte installieren Sie die Thunderbolt™-AIC-Karte am PCIE4 (Standardsteckplatz).

RGB-LED-Stiftleisten (4-polig, RGB_LED1) (siehe S. 1, Nr. 27)

(4-polig, RGB_LED2) (siehe S. 1, Nr. 7)

RGB-LED-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 29.

Adressierbare-LED-Stiftleiste (3-polig, ADDR_LED1) (siehe S. 1, Nr. 8)

(3-polig, ADDR_LED2) (siehe S. 1, Nr. 26)

Diese Stiftleiste dient der Verbindung desAdressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 30.

1 Introduction
