Tipo de produto	Microfone sem fio (sistema de headset)
Marca	Hollyland
Modelo	Solidcom C1 Pro
Dimensões (C x L x A)	259,9 mm x 180,5 mm x 65,5 mm
Peso líquido	Aproximadamente 1300 g (sem antenas)
Alimentação	CC, bateria NP-F, bateria V-mount, bateria G-mount
Consumo elétrico	< 4,5 W
Banda de frequência	1,9 GHz (DECT)
Alcance de transmissão	350 m (LOS)
Resposta em frequência	150 Hz - 7 kHz
Relação sinal-ruído	> 55 dB
Distorção harmônica	< 1 %
Nível de entrada SPL máx.	> 115 dB SPL
Número de headsets por hub	Até 8
Modos de grupo	A, AB, Personalizado (via Web)
Funções principais	Mudo, Fala, Anúncio (silenciamento geral), Botões A/B
Conectividade do hub	RJ45 (rede com fio), USB, Wi-Fi, 2-fios, 4-fios
Conexão em cascata	Via 4-fios (analógico) ou IP (digital), até 300 m de cabo
Idiomas do menu	Chinês, Inglês
Temperatura de operação	0 °C a 45 °C
Manutenção e limpeza	Evitar calor, água, acessórios não originais
Segurança	Não colocar perto de fontes de calor, usar acessórios originais
Peças de reposição e reparabilidade	Contatar o suporte Hollyland

Perguntas frequentes - Solidcom C1 Pro Hollyland

Como associar um headset ao hub Solidcom C1 Pro?

O emparelhamento é automático ao ligar. Se um headset for perdido, ele se reconecta automaticamente. Você pode verificar o estado da conexão no display do hub (LOST ou LINK).

Como configurar os grupos A e B?

No hub, vá ao menu Group. Você pode escolher A group (todos em A), AB group (todos em A e B), ou Customize (personalizado via Web). Em seguida, em cada headset, pressione o botão A ou B para entrar ou sair do grupo.

Como conectar vários hubs em cascata?

Use um cabo de rede CAT 5e/6e (máx. 300 m). Para dois hubs, use a interface 4-fios com sequência Standard em um hub e Cross no outro. Para três hubs ou mais, use a conexão IP: configure um hub como Master Device e os outros como Remote Device (scan do IP).

Qual é a autonomia da bateria do headset?

O manual não especifica a autonomia exata, mas o hub pode ser alimentado por bateria NP-F, V-mount ou G-mount. Os headsets usam baterias integradas; lembre-se de carregá-las regularmente.

Como usar a função de anúncio (botão ANÚNCIO)?

Pressione e segure o botão ANÚNCIO no hub. Isso silencia todos os headsets remotos, permitindo que você fale diretamente. O LED ON acende em laranja.

Como conectar um dispositivo de áudio externo (PGM)?

Use a interface de entrada de áudio PGM no hub. Conecte um cabo de 3,5 mm (pinagem: pino 1 terra, pino 2 áudio+, pino 3 áudio-). Ajuste o ganho no menu PGM (de -18 dB a +6 dB).

Como configurar uma conexão de 2 fios ou 4 fios?

No menu do hub, selecione 2 Wire ou 4 Wire. Para 2 fios, ajuste a compensação de cabo (Cable Compen) e a resistência terminal, então inicie o auto-null. Para 4 fios, ajuste os ganhos de entrada/saída e a sequência de linha (Standard ou Cross).

Como redefinir o hub para as configurações de fábrica?

Vá ao menu Info e selecione Reset. Confirme para restaurar as configurações padrão do hub.

Posso alterar o idioma do menu do hub?

Sim, vá ao menu Language. Você pode alternar entre chinês e inglês.

Como configurar a rede com fio ou Wi-Fi do hub?

No menu Network, selecione Wifi Setting para ativar/desativar o Wi-Fi e ver o IP/SSID. Para rede com fio, vá em Wired Network Setting, ative/desative o DHCP e modifique o IP, a máscara e o gateway se necessário.

MANUAL DE UTILIZADOR Solidcom C1 Pro Hollyland

PT-2

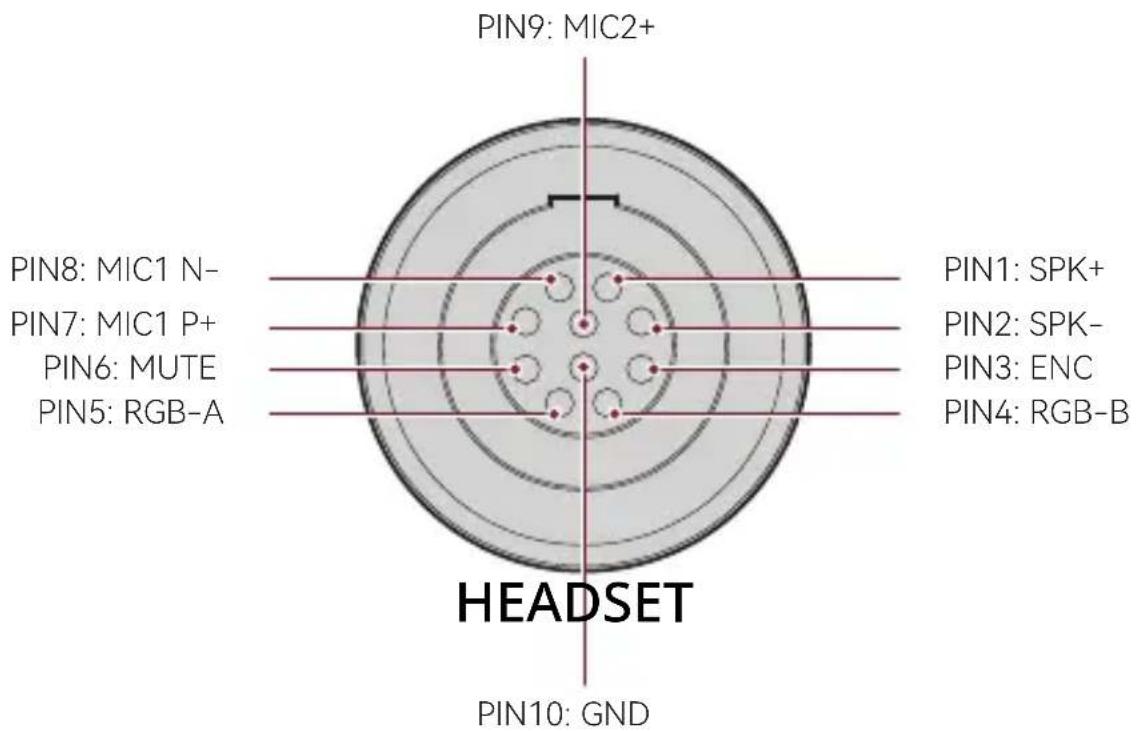

Date of wiedchenelsetset interfei 08e10

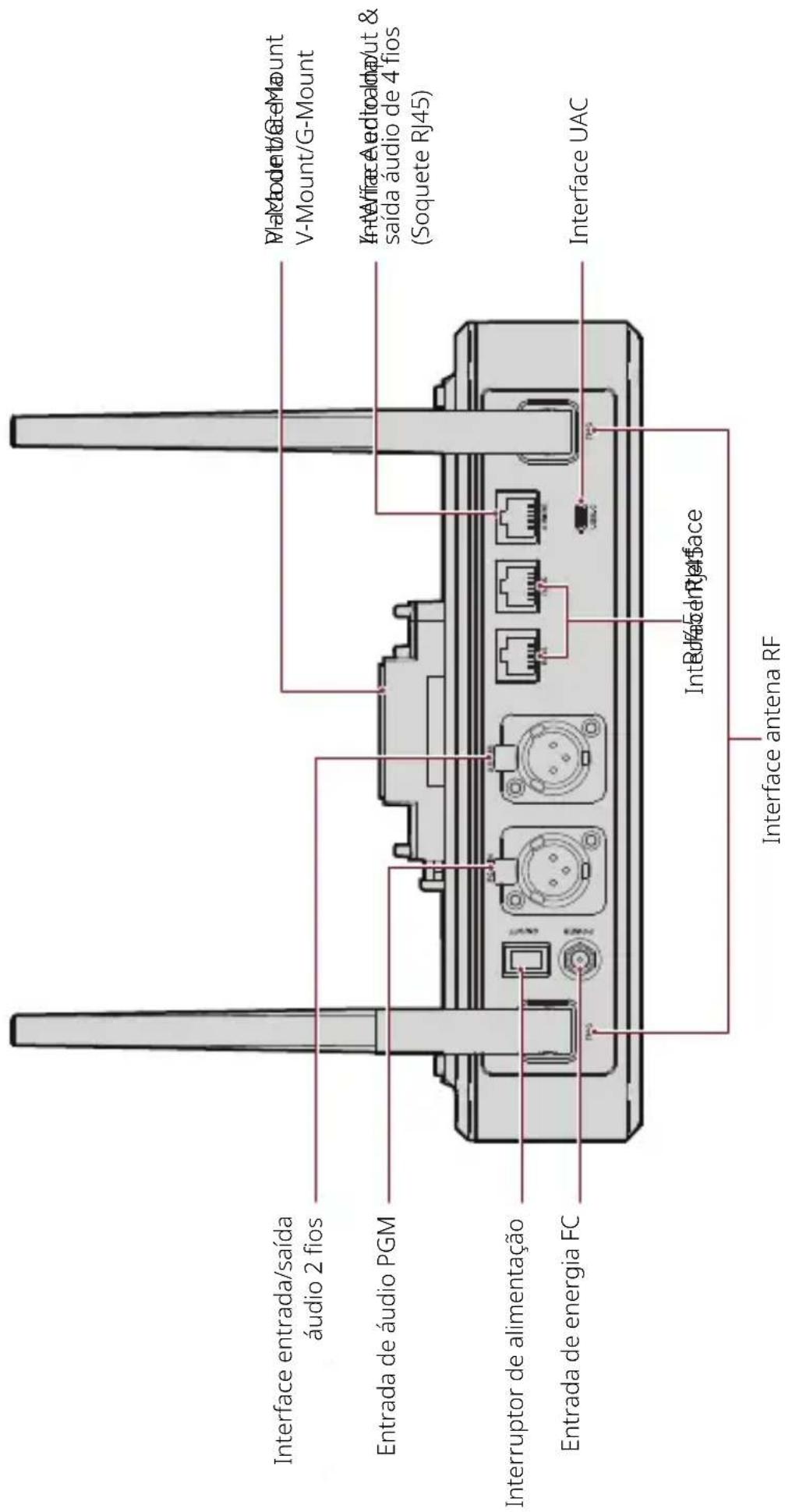

Interface entrada/saída áudio de 4 fios

Sequência em linha padrão Sequência em linha cruzada
	TER TER	PIN5 PIN5	SAÍDA DE AUDIO-				ENTRADA DE AUDIO-
	TER TER	PIN6 PIN6	ENTRADA DE AUDIO-				SAÍDA DE AUDIO-
	ENTRADA DE AUDIO+	PIN7 PIN7	PINBERINBR		SAÍDA DE AUDIO+
	SAÍDA DE AUDIO+	PIN8 PIN8	PINBERINBR		ENTRADA DE AUDIO+

Interface Audioadaptada@apolipinterface

Entrada de áudio PGM

Sequência em linha padrão
	Data+ transceptor DesconectadoPIN5PIN1
	Data- transceptor Data- receptorPIN6PIN2
	Data+ receptor DesconectadoPIN7PIN3
	Desconectado DesconectadoPIN8PIN4

Guia de operação

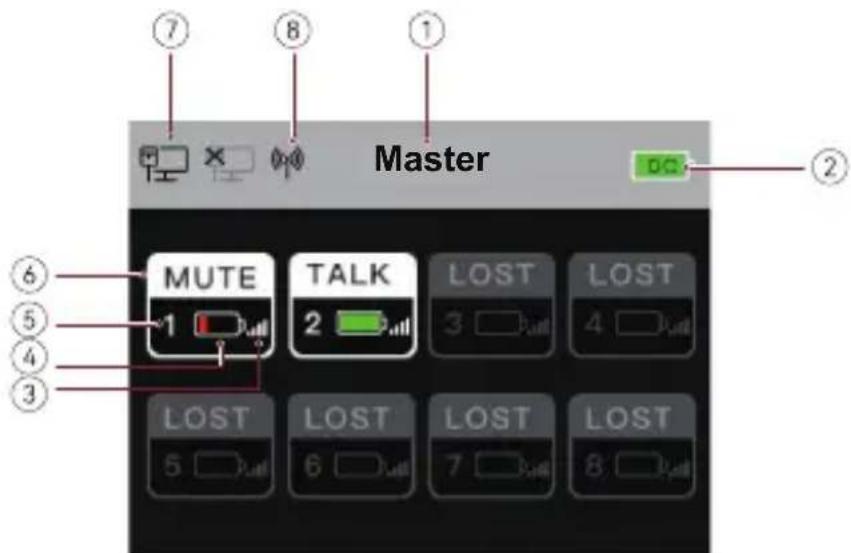

Descrição tela do hub

① Modo do hub (principal/remoto)
② Nível bateria do hub
③ Força sinal headset
④ Nível bateria headset (Vermelho: Bateria fraca)
⑤ Número headset
⑥ Status headset

TALK: O usuário do headset pode ouvir e falar com outros usuários do headset.

MUTE: O usuário do headset está silenciado e pode apenas ouvir outros usuários do headset.

LOST: O headset está desconectado do hub.

LINK: O headset está se reconectando ao hub.

⑦ Status da conexão de rede
⑧ Status do Wi-Fi

Guia de operação

Descrição menu do hub

Pressione e mantenha o botão Menu/Confirmação por cerca de 3 segundos para entrar na interface do menu.

1. Selezione Network para entrar na interface de configuração de rede.

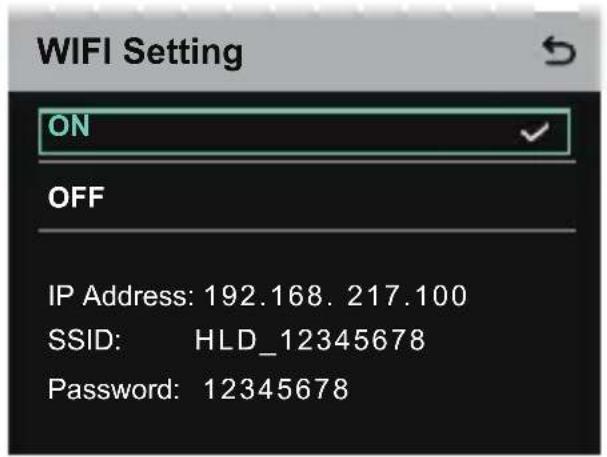

   1.1 Seleccione Wifi Setting para ligar/desligar o Wi-Fi. Após ser ligado (ON), o endereço IP, SSID e senha são exibidos.

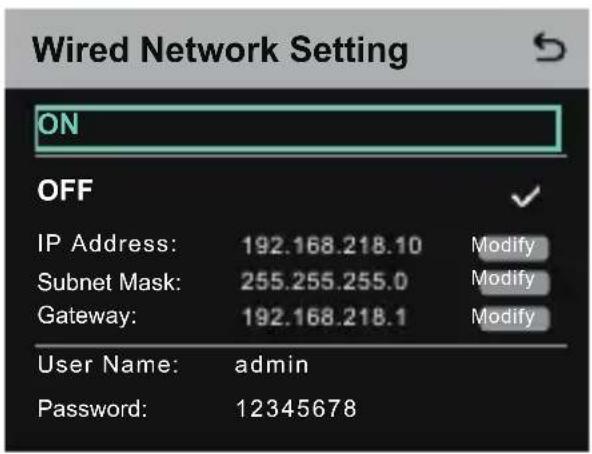

1.2 Seleccione Wired Network Setting para ativar ou desativar o DHCP. Se for desligado (OFF), você também pode modificar o endereço IP, máscara de subrede e o gateway, além de visualizar o nome de usuário e a senha para fazer login na web.

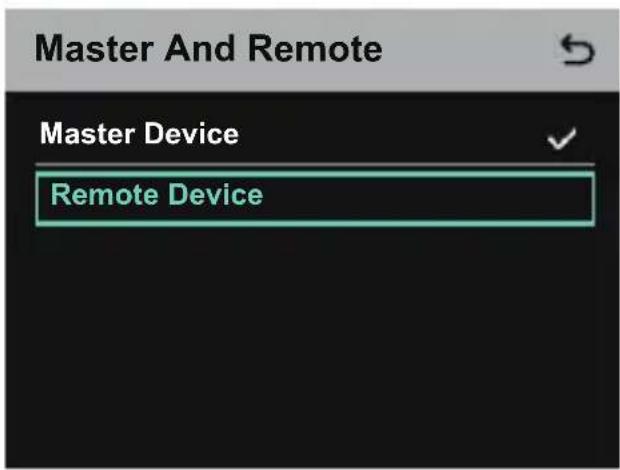

1. Selezione M & R para definir o hum como dispositivo principal ou remoto.

2.1 Selezione Master Device (Dispositivo principal) para definir o hub como o dispositivo principal.

2.2 Selezione Remote Device e selecione Scan para percorrer os endereços IP dos dispositivos principais na rede. Seleção o endereço IP do dispositivo principal correspondente na lista exibida e confirme. O hub estará definido com êxito como o dispositivo remoto.

• Quando um único hub é usado, este precisa ser definido como dispositivo principal.
• Quando mais de dois hubs são usados em uma conexão em cascata, um deles precisa ser definido como dispositivo principal e os outros como dispositivos remotos.

1. Seleccione Group para executar as configurações do grupo e visualizar o status do grupo.

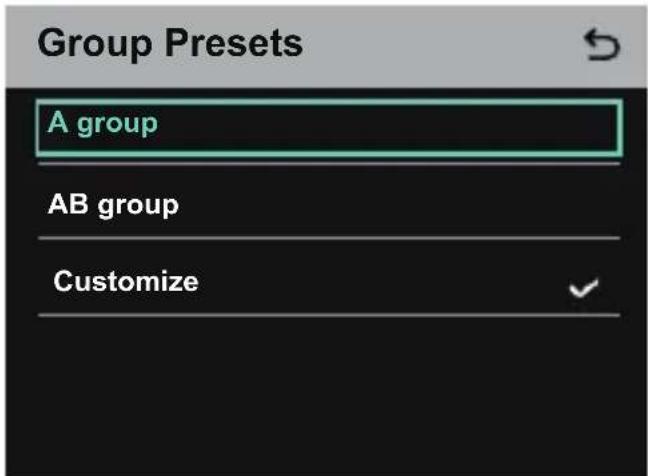

   3.1 São três opções: A group (todos os dispositivos no grupo A), AB group (todos os dispositivos nos grupos A e B) e Customize (as configurações de grupo podem ser personalizadas na web. Todos os dispositivos estão no grupo A, por padrão).

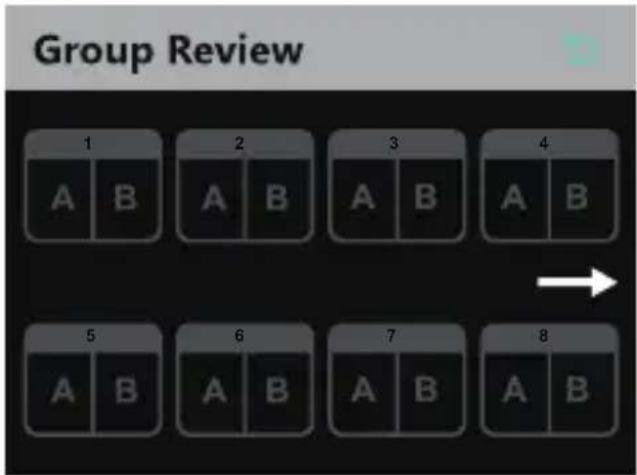

3.2 Seleccione Group Review para visualizar configurações do grupo.

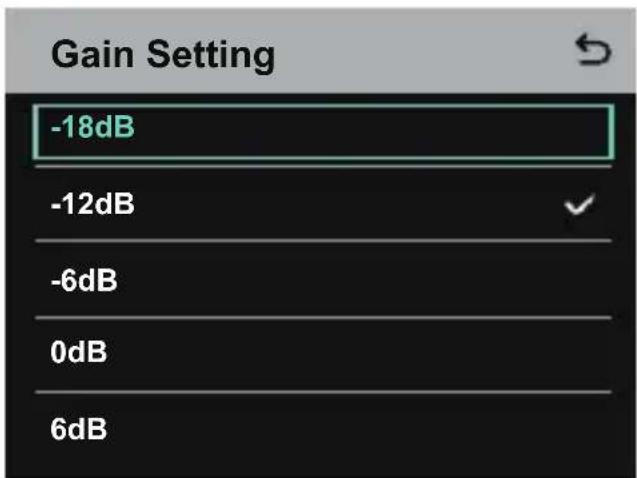

1. Seleccione PGM para definir o ganho de áudio PGM de acordo com o volume de entrada.

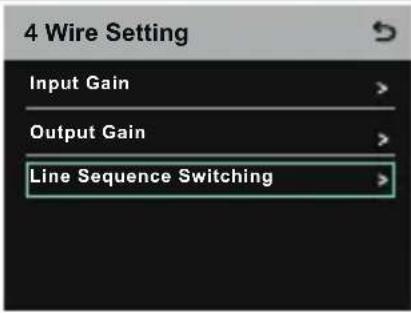

1. Seleccione 4 Wire para executar configurações de áudio de 4 fios.

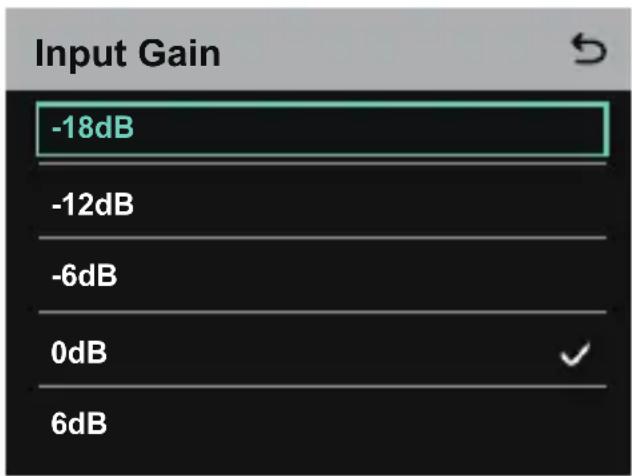

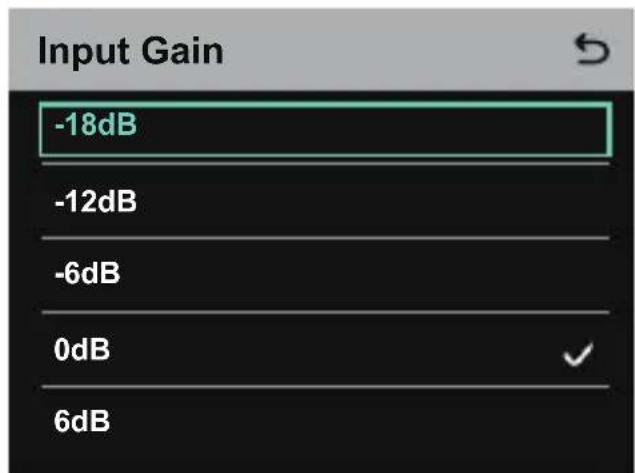

5.1 Selezione Input Gain para definir o ganho de entrada de acordo com o volume de entrada.

PT-9

Guia de operação

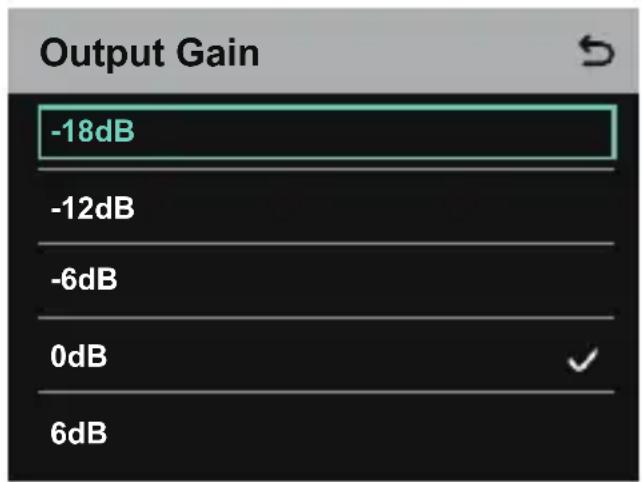

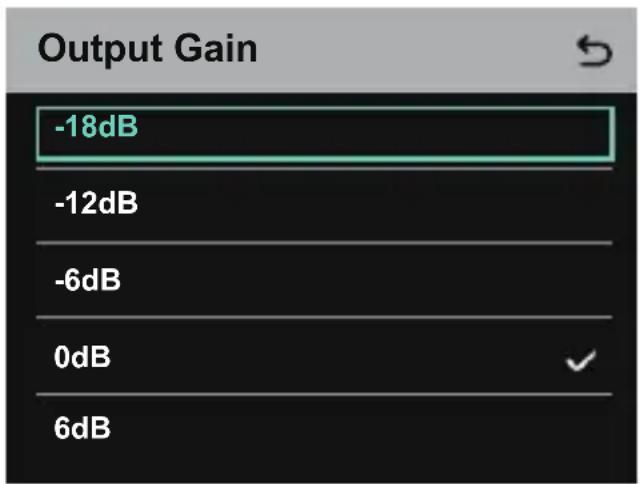

5.2 Selezione Output Gain para definir o ganho de saída de acordo com o volume de entrada.

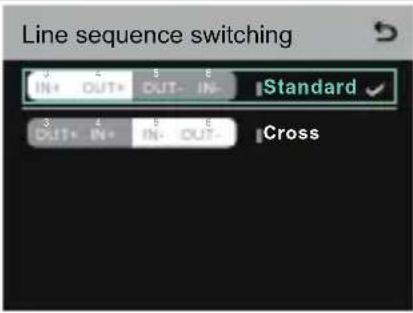

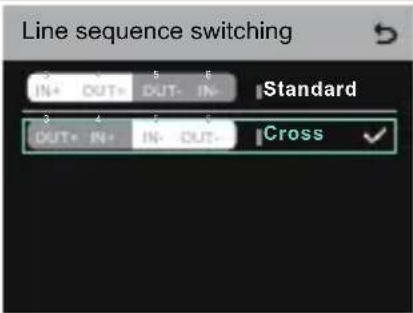

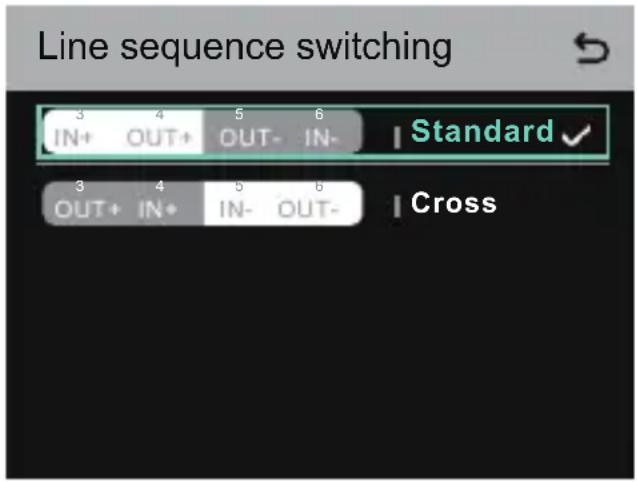

5.3 Seleção Line Sequence Switching para alternar entre modos Standard e Cross (padrão e cruzado).

Guia de operação

1. Seleccione 2 Wire para executar configurações de áudio de 2 fios.
   6.1 Conecte o hub a um dispositivo de 2 fios e defina a compensação de cabo correspondente e a resistência do terminal no hub. Ligue o dispositivo de 2 fios e desligue (OFF) ou desconecte seu microfone, para garantir que não há outra transmissão de áudio no link de 2 fios. Caso contrário, a precisão das configurações de nulidade automática podem ser afetadas. Após selecionar Auto Null, as configurações de nulidade automática para o dispositivo de 2 fios serão realizadas automaticamente no hub.

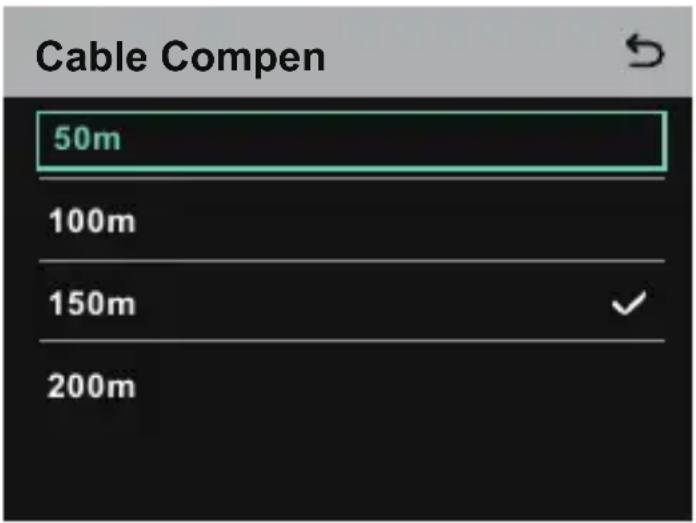

   6.2 Seleccione Cable Compen para verificar o comprimento do cabo de 2 fios e selecionar a opção de compensação correspondente de acordo com o comprimento do cabo.

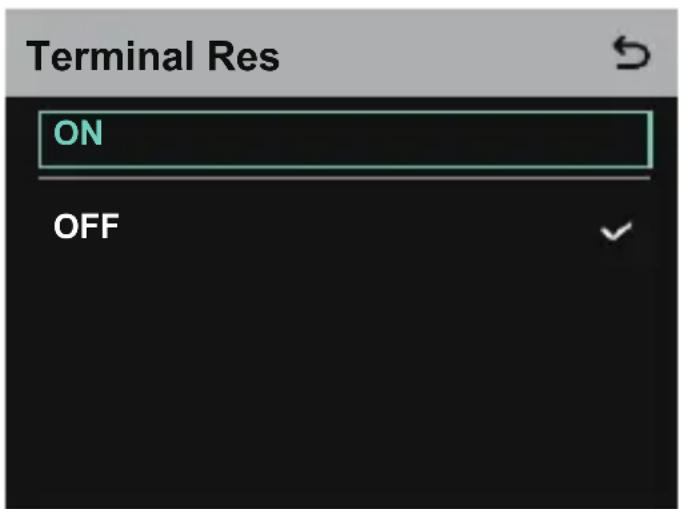

6.3 Selezione Terminal Res para conferir se o dispositivo de 2 fios conectado via interface de 2 fios possui resistência terminal. Se tiver, selecione OFF. Caso contrário, selecione ON.

Guia de operação

6.4 Selezione Input Gain para definir o ganho de entrada de acordo com o volume de entrada.

6.5 Selezione Output Gain para definir o ganho de saída de acordo com o volume de entrada.

Guia de operação

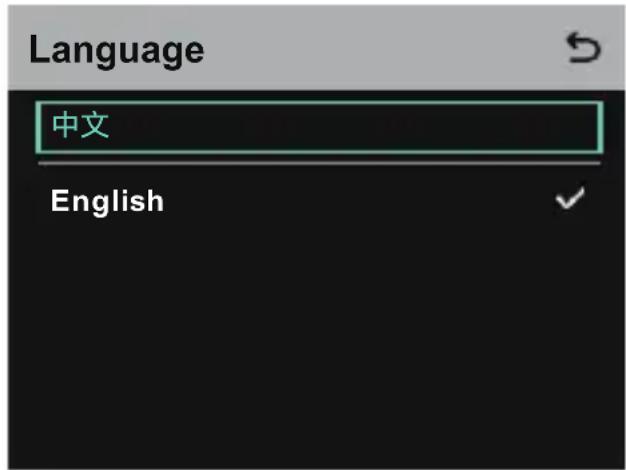

1. Seleccione Language para executar as configurações de idioma. Você pode alternar entre chinês e inglês.

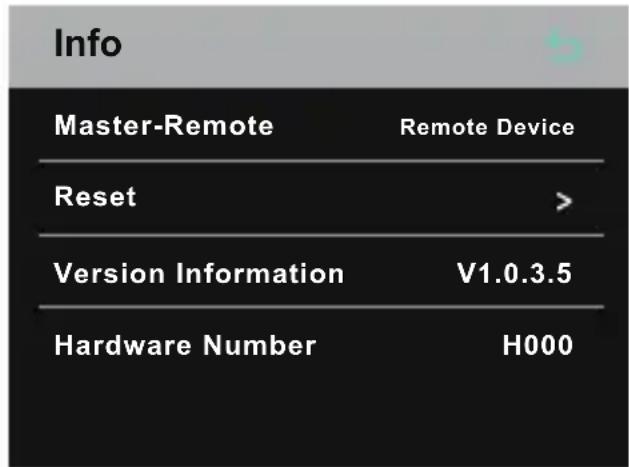

1. Seleccione Info para verificar informações relacionadas sobre o hub.

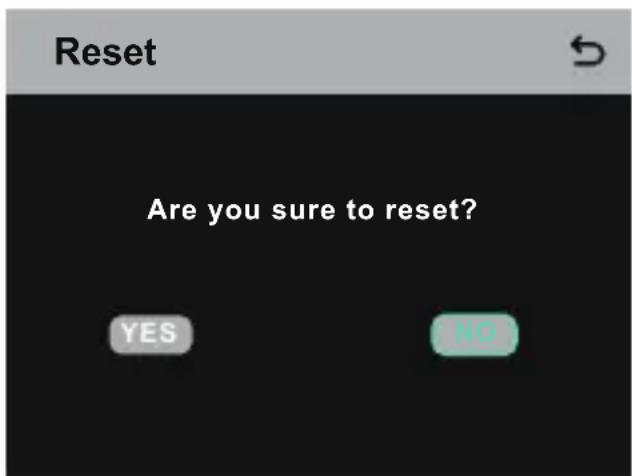

8.1 Selezione Reset para restaurar informações do hub configurado para as configurações padrão.

Como realizar configurações de grupo por um computador

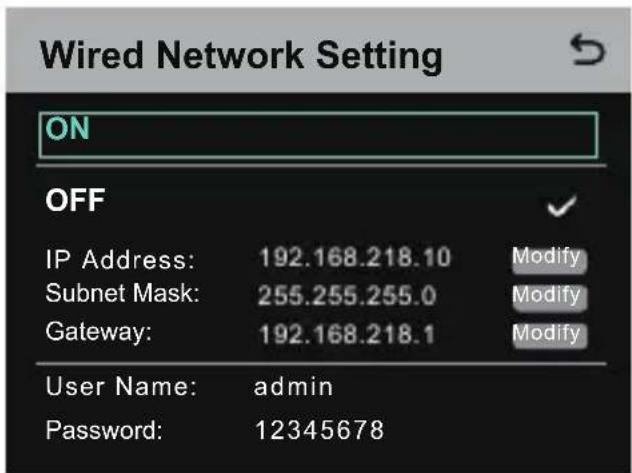

- Seleccione Network > Wired Network Setting (Configuração de rede com fio) para visualizar endereço IP padrão, nome de usuário e senha do hub.

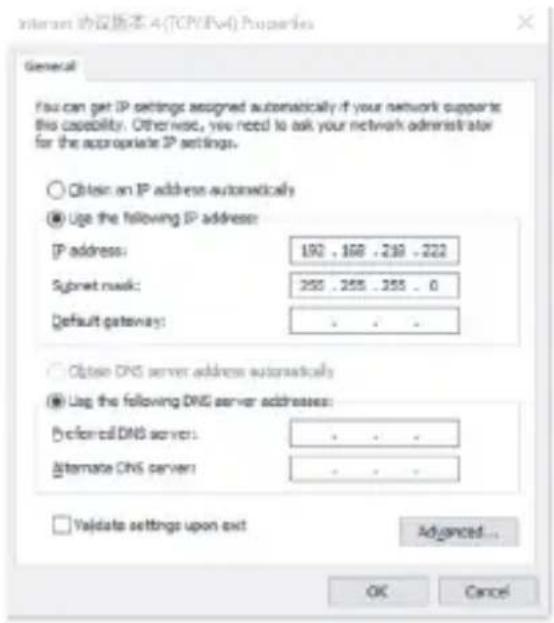

- Use um cabo de rede para conectar o hub a um computador pela interface RJ45 e defina o endereço IP do computador como 192.168.218.XXX. O endereço IP padrão do hub é 192.168.218.10.

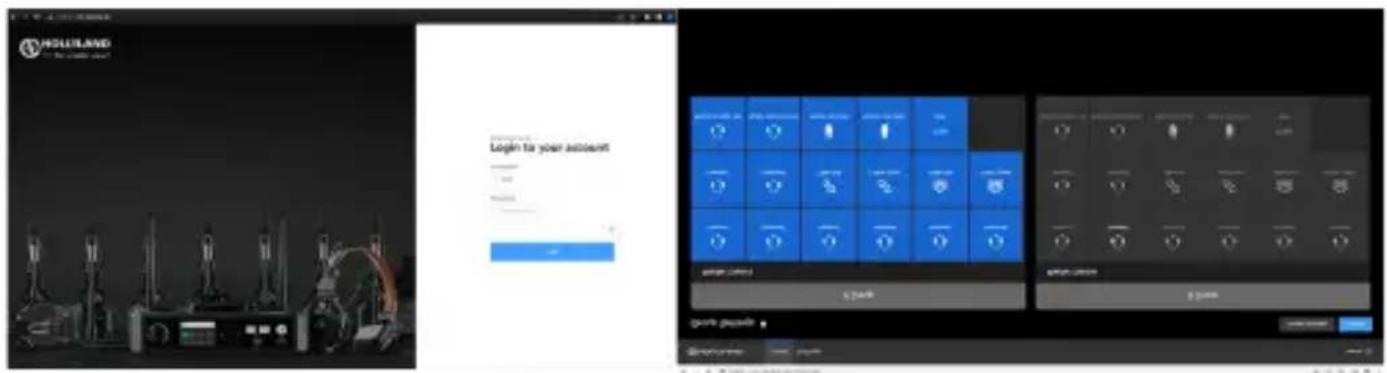

- Abra um navegador no computador e acesse http://192.168.218.10 para entrar na página de configurações do hub.

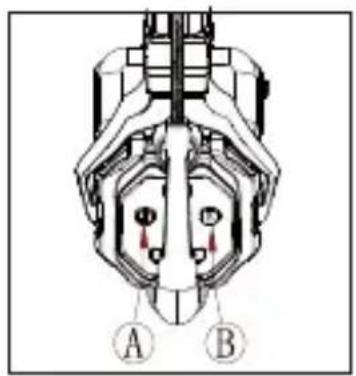

Botões de Grupo A e B nos headsets

Após realizar as configurações de grupo no hub, o botão A ou B em um headset conectado se acenderá. O status de luz dos botões indica a que grupo o headset se conectou. Para entrar ou sair do grupo A ou B, basta pressionar o botão A ou B no headset.

Status de luz dos botões A e B	Descrição
LIGADO em laranja	O usuário do headset está no grupo correspondente. Neste caso, o usuário do headset pode ouvir e falar com outros usuários do headset no grupo.
DESLIGADO	O usuário do headset não está no grupo correspondente. Neste caso, o usuário do headset não pode ouvir ou falar com os outros usuários do headset no grupo.

Guia de operação

Conexão em cascata

Vários hubs podem ser conectados em cascata para expandir o número de headsets. O hub oferece suporte a dois métodos de cascata — via sinais analógicos de 4 fios e via sinais digitais IP. Em geral, recomenda-se conectar dois hubs em cascata usando sinais analógicos de 4 fios e conectar três ou mais hubs em cascata usando sinais digitais IP.

Recomenda-se usar um cabo CAT5e para cascata e usar o cabo padrão 568B para a interface RJ45.

Cabo padrão de rede Especificações Compr. max
	CAT5eCAT6e	300 metros

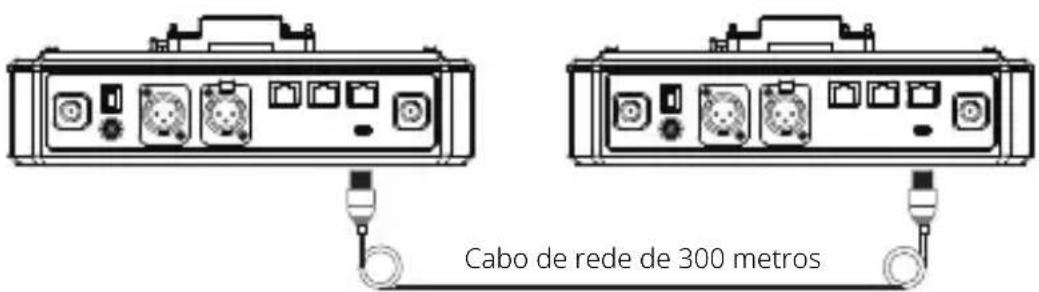

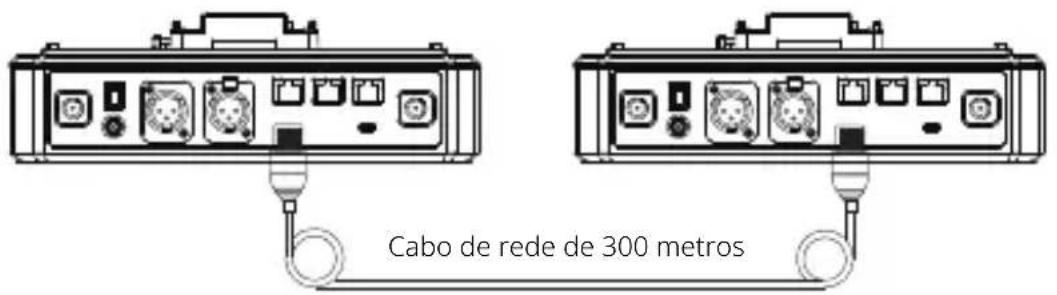

Conexão cascata de dois sistemas via interface de 4 fios

Use cabo de rede padrão para conectar dois hubs via interface de 4 fios. O comprimento do cabo de rede é de até 300 metros.

Guia de operação

Configurações 4 fios

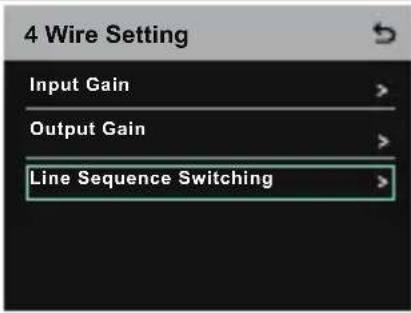

Após conectar dois hubs usando um cabo de rede, selecione 4 Wire > Line Sequence Switching nos hubs e então selecione Standard em um hub e Cross no outro.

Tela do hub

Hub 1	Selecione 4 Wire > Line Sequence Switching.	Selecione Standard.
Configurações 4 fios
Hub 2	Selecione 4 Wire > Line Sequence Switching.	Selecione Cross.
Configurações 4 fios

Conexão em cascata de dois sistemas via rede IP

Use um cabo padrão de rede para conectar dois hubs via interface RJ45. Qualquer das duas interfaces RJ45 no hub pode ser usada. O comprimento do cabo de rede é de até 300 metros.

Guia de operação

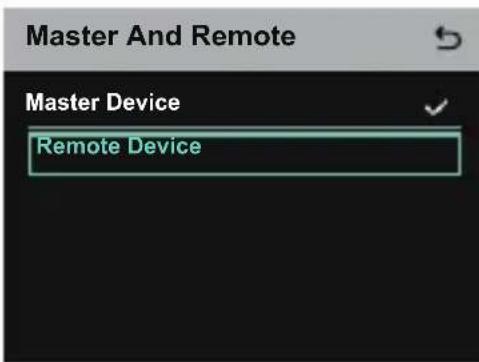

Config modo M e R

Após conectar dois hubs usando um cabo de rede, selecione M & R nos hubs para definir o modo do hub. Em um hub, selecione Master Device. No outro hub, selecione Remote Device > Scan e então selecione o endereço IP do hub principal correspondente.

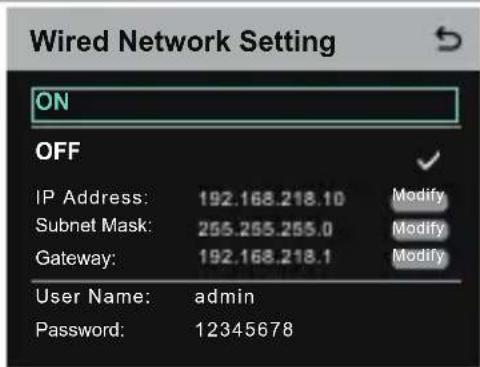

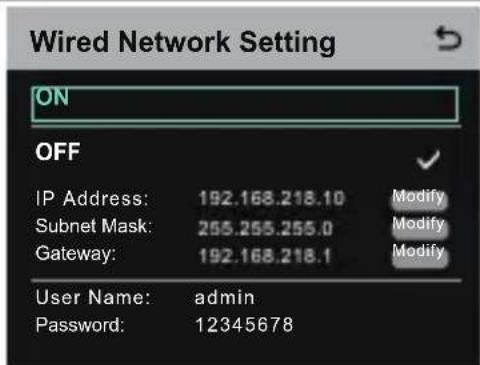

Observe que a função de obter o endereço IP automaticamente em Network > Wired Network Setting precisa estar DESLIGADA nos dois hubs.

Tela do hub

Hub 1	Selecione Network > Wired Network Setting > OFF.	Selecione M & R > Master Device.
Configurações de rede

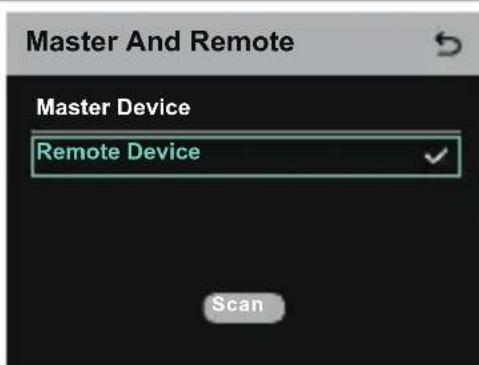

Hub 2	Selecione Network > Wired Network Setting > OFF.	Selecione M & R > Remote Device > Scan.
Configurações de rede

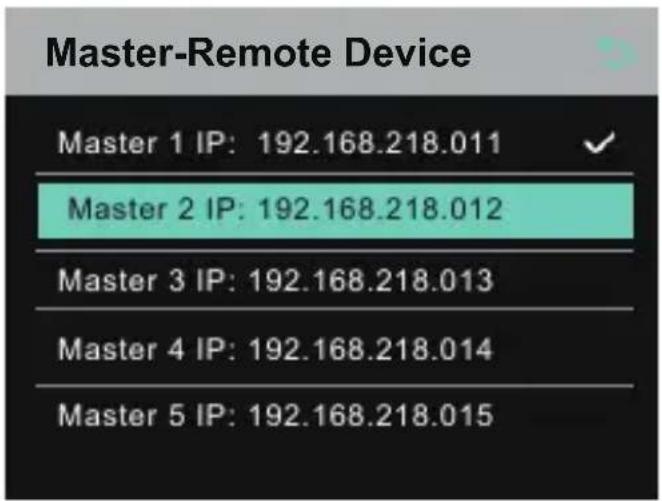

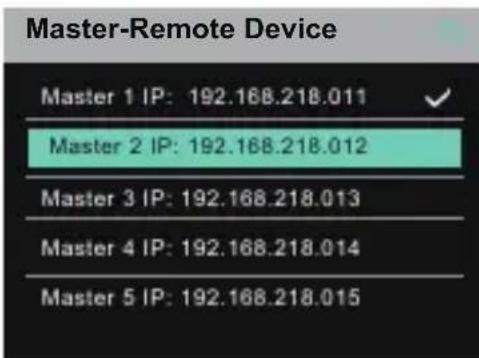

	Após selecionar Scan, os endereços IP dos dispositivos principais serão exibidos. Então, selecione o endereço IP desejado usando os botões de seta e pressione o botão Menu/Confirmação para confirmar o endereço IP.

Guia de operação

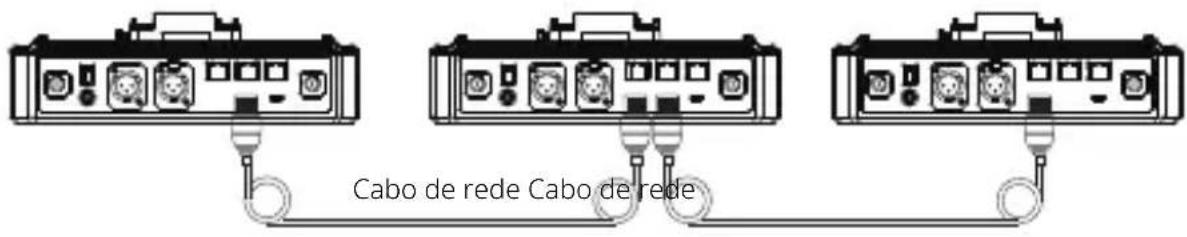

Conexão de três sistemas em cascata via rede IP

Recomenda-se usar a conexão de rede IP para conectar três hubs em cascata. Em um hub, selecione Master Device, e nos outros dois hubs, selecione Remote Device.

Antena Externa
Alimentação	Alimentação CC, Bateria NP, Bateria V-mount, Bateria G-mount
Ajuste volume Botão de ajuste
Consumo de energia <4,5W
Dimensões	(CxLxA): 259,9mmx180,5mmx65,5mm(10,2"x7,1"x2,6")
Peso líquido Aprox. 1300g (45,9oz) excluindo antenas
Alcance da transmissão	1.100ft (350m) LOS
Faixa de frequência 1,9 GHz (DECT)
Largura de banda 1,728MHz
Tecnologia sem fio Salto de frequência adaptável
Potência sem fio	≤ 21dBm (125,9 mW)
Modo de modulação GFSK
Sensibilidade de recepção	<-90dBm
Resposta de frequência	150Hz-7kHz
Relação sinal/ruído >55dB
Distorção <1%
SPL de entrada >115dBSPL
Faixa de temperatura	0°C a 45°C (em operação)-10°C a 60°C (em armazenamento)

Nota:
1. A faixa de frequência e potência sem fio variam por país e região.
2. A temperatura operacional máxima é de 40°C quando o adaptador é usado para a fonte de alimentação.

Precauções de segurança

Não coloque o produto próximo ou dentro de aparelhos que emitam calor (incluindo, entre outros, fornos micro-ondas, fogões por indução, fornos elétricos, aquecedores elétricos, panelas de pressão, aquecedores de água e fogões a gás) para evitar que a bateria superaqueça e exploda.

Não use estojos de recarga, cabos e baterias que não sejam originais no produto. O uso de acessórios não originais pode causar choque elétrico, incêndio, explosão ou outros perigos.

Suporte

Se tiver problemas ao usar o produto ou precisar de ajuda, entre em contato com a Equipe de Suporte da Hollyland das seguintes maneiras:

Todos os direitos autorais pertencem a Shenzhen Hollyland Technology Co., Ltd. Nenhuma organização ou indivíduo está autorizado a copiar ou reproduzir, parcial ou integralmente, qualquer conteúdo escrito ou ilustrativo ou a disseminá-lo em qualquer forma ou maneira sem a aprovação por escrito da Shenzhen Hollyland Technology Co., Ltd.

Declaração de marca registrada

Todas as marcas registradas são de propriedade de Shenzhen Hollyland Technology Co., Ltd.

Nota:

Devido a atualizações de versões do produto ou por outras razões, o Manual do Usuário será atualizado periodicamente. A menos que de outro modo acordado, este documento é fornecido apenas como um guia para uso. Nenhuma representação, informação e recomendação contida neste documento constitui garantia de qualquer espécie, expressa ou implícita.
