MANUAL DE UTILIZADOR Lark 150 Hollyland

Obrigado por adquirir dispositivo de transmissao de audio de microfone sem fio. Leia atentamente este manual antes de usar o produits. Desejo-lhe uma experiencia agradavel.

- Characteristicado produits

• Gravacao sem fio de 100m
• O atraso de transmissao é a 5 ms
• Configurações de um receptor um emissor e dois emissoras um receptor são aplicáveis
• A nova transmissão digital sem fio de 2,4 GHz pode transmitir um som limpo e puro em qualquer circunstência
• Pequeno, conveniente, e optional na cor preta e branca
• indices professionais de audio sem fio
• Bateria de Iftio embutida, super longo tempo de uso
• 21 engrenagens de saída que combinam a saída mais adequada para a camera ou gravador
• Equipado com caixa de armazenamento para tornar o armazenamento e o corregamento simples e convenientes
  Comutation automática entre microfone embutido e microfone externo
• Suporta diferentes métodos de instalación, comutatione de una tecla de différentes parámetros de audio
• Varios conjuntos podem ser usados no mesmo ambiente

Lista de embalagem

Lista de embalagem

- List de embalagem de um para dois

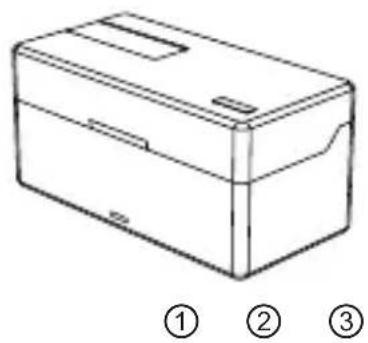

① Caixa de armazenamento x1
② Transmitter TX x2
③ Transmitter RX x1
④ Para-brisa x2
⑤ Cabo adaptor de audio 3,5 TRS para 3,5 TRS x1
⑥ 3.5 fio de audio TRS para TRRS x1
⑦ Cabo de conexao de USB Type-A para Type-C x1
(8) Microfone de clipe de gravata omnidirecional x2
9 Manual de Uso x1
Saco de armazenamento x1

■ Listadepacote do tipo "1 Transmissor-1 receptor"(Lark 150 Solo)

① Caixa de armazenamento x1
② Transmitter TX x1
③ Transmitter RX x1
④ Para-brisa x1
⑤ Cabo adaptor de audio 3,5 TRS para 3,5 TRS x1
⑥ 3.5 fio de audio TRS para TRRS x1
⑦ Cabo de conexao de USB Type-A para Type-C x1
⑧ Microfone de clipe de gravata omnidirectional x1
9 Manual de Uso x1
Saco de armazenamento x1

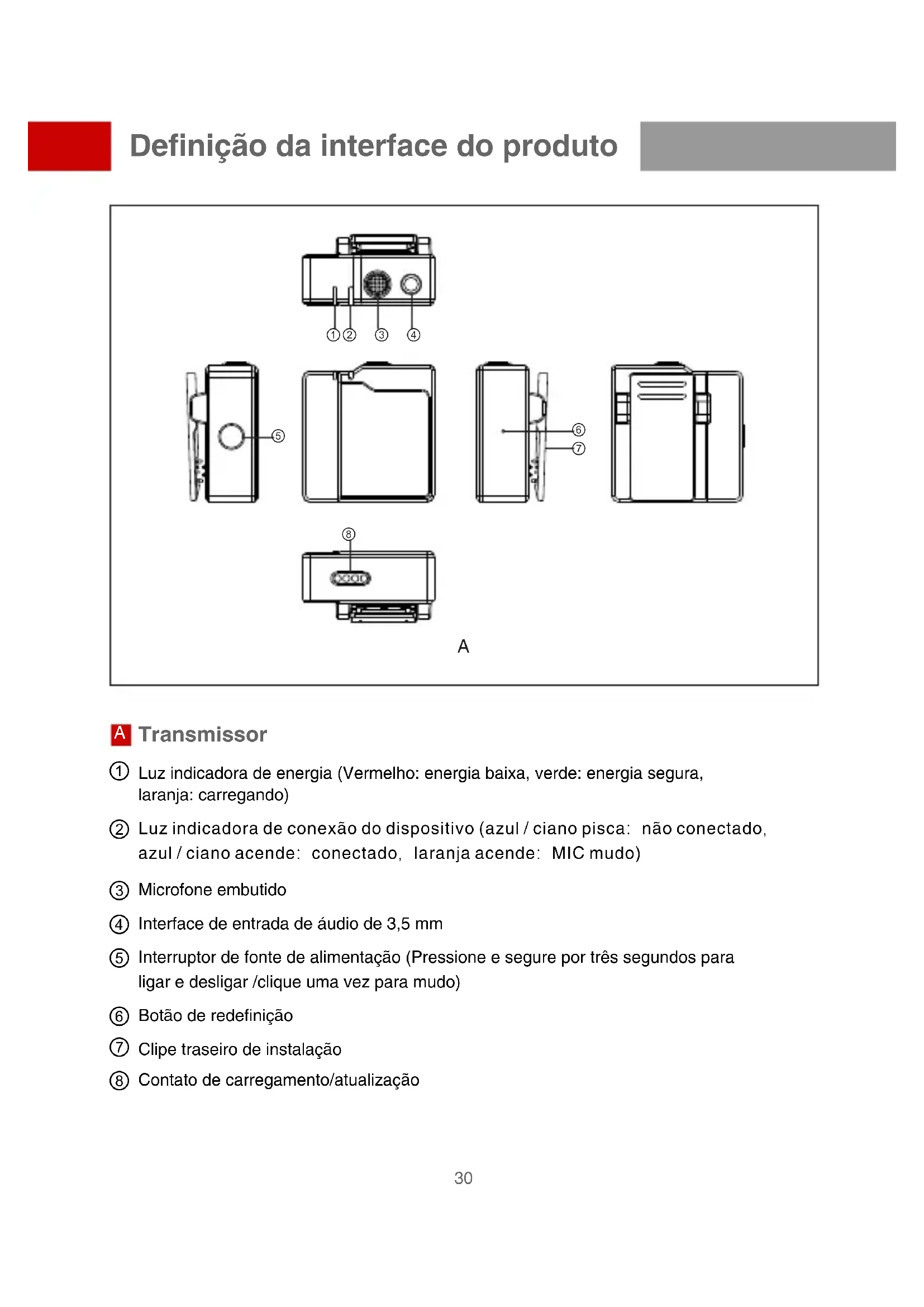

① Luz indicatora de energia (Vermelho: energia baixa, verde: energia segura, laranja: correngando)
② Luz indicação de conexão do disposítivo (azul / ciano piscá: não connectado, azul / ciano acende: connectado, laranja acende: MIC mudo)
(3) Microfone embutido
④ Interface de entrada de audio de 3,5 mm
⑤ Interruption de fonte de alimentação (Pressione e Secure por eles SSDs para ligar e desligar /clique uma vez para fazer)
6 Botao de redefiniacao
⑦ Clipeestraseirodeinstalacao
⑧ Contato de corregamento/atualização

① Luz indicadora de conexão (Correspondente ao canal esquerdo RX)

② Visor

③ Luz indicadora de conexao (Correspondente ao canal direito RX)

(4) Botão de controle de volume do canal esquerdo

/ Botão de mudança do modo de mistura

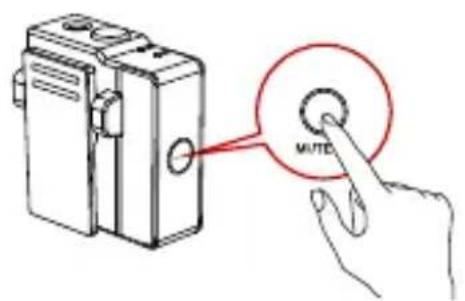

/ Botão muito TX-MIC à esquerda (Botão de ajuste de ganho /clique para silenciar o dispos-positivo correspondente à luz indicadora / pressione e secure para alternar o modo de mistura)

(5) Botão de controle de volume do canal direito

/ Botão de mudanca de canal

/ Botão muito TX-MIC à direita(Botão de ajuste de ganho/lique para silenciar o disposito correspondente à luz indicadora/pression e segure para alternar canal)

(6) Interruption de fonte de alimentacao (Pressione e segure por tres segundos para ligar e desligar)

(7) Interface de monitor de fone de ouvido de 3,5 mm

(8) Botão de redefinção

(1) Contato de corregamento/atualização

Definição da interface do produits

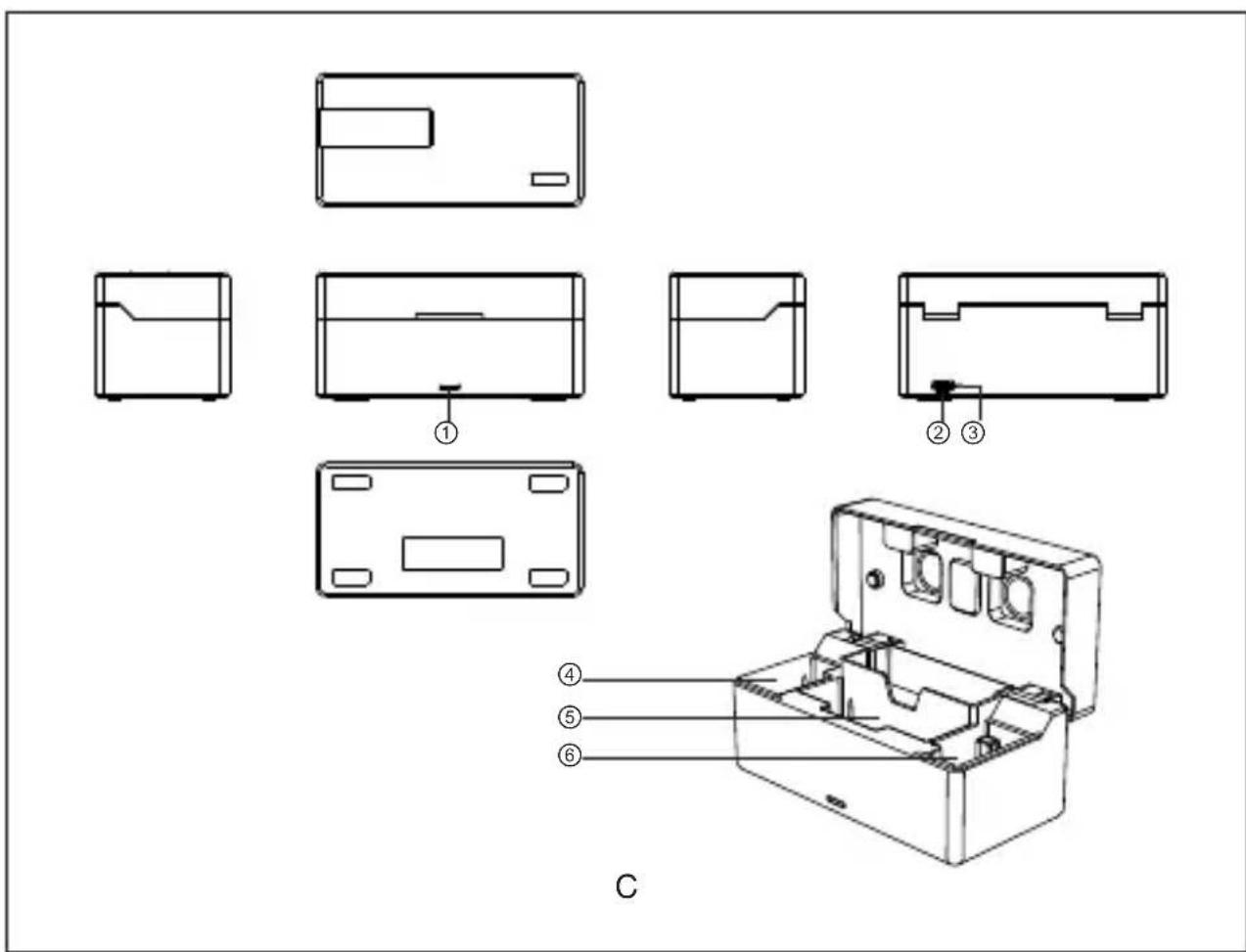

Caixa de armazenamento

① luz indicadora de estado de energia da caixa de armazenamento (vermelha: energia fracá, verde: energia segura, laranja: correngando)
② Interface USB Type-C de corregamento da caixa de armazenamento
③ Botão de redefinição
(4) Área de armazenamento de energia TX
(5) Área de armazenamento de energia RX
(6) Área de armazenamento de energia TX

①
(3)

(2)

(4)

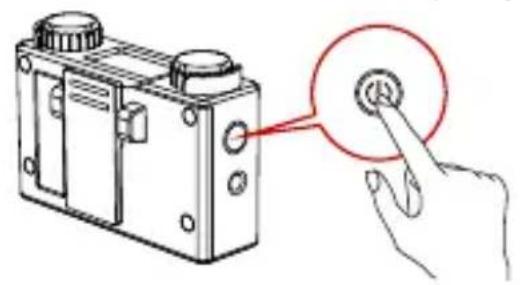

① Pressione e segure o botão de alimentação TX/RXpor 3s para ligar

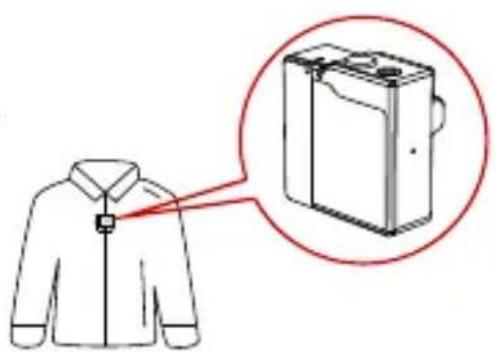

(2) Use TX no decote

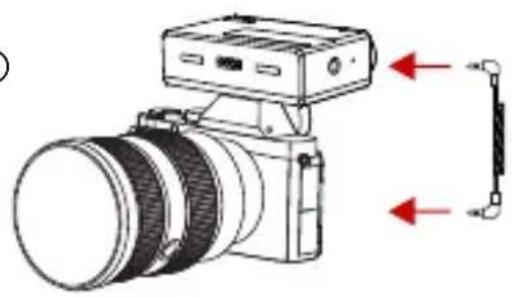

③ Instale RX na-camera
④ Conecte a interface de saída de audio de 3,5 mm do RX e a interface de entrada de audio de 3,5 mm da camera atraves do cabo adaptor TRS 3,5
⑤ Configura o volume de gravacao da-camera em minimo e o;nivel de output de volume em medio para garantir oefeito melhor de gravacao.

Introdução de exibição de interface

A

B

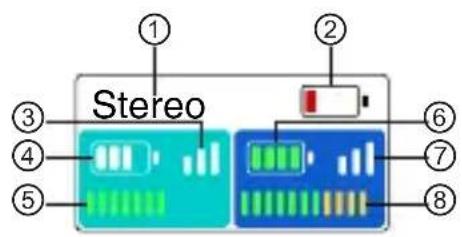

① Modelo de gravação atual de RX
(2) Bateria atual de RX
(3) Intensidade de sinal sem fio atual de ciano TX
Bateria atual de ciano TX
⑤ Volume de entrada atual de ciano TX
Bateria atual de azul TX
⑦ Intensidade de sinal sem fio atual de azulTX
Volume de entrada atual de azul TX

A cor do TX exhibida na interface principal do RX está relacionada à troca de canais e modo de mixagem, e a posicao do TX está sujeita à luz indicadora RX.

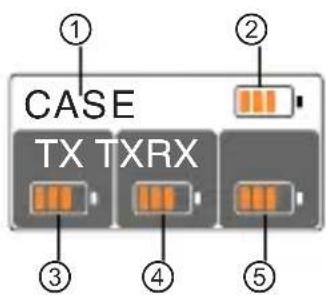

B Interface principal da caixa de armazenamento de RX

(1) Marcas na caixa de armazenamento
(2) Bateria atual da caixa de armazenamento (laranja: correngando, verde: completeness)
(3) Bateria atual do TX à esquerda (laranja: correngando, verde: completeness)
(4) Bateria atual do RX (laranja: correngando, verde: completeness)
(5) Bateria atual do TX à direita (laranja: correngando, verde: completeness)

①

① Emparelhamento

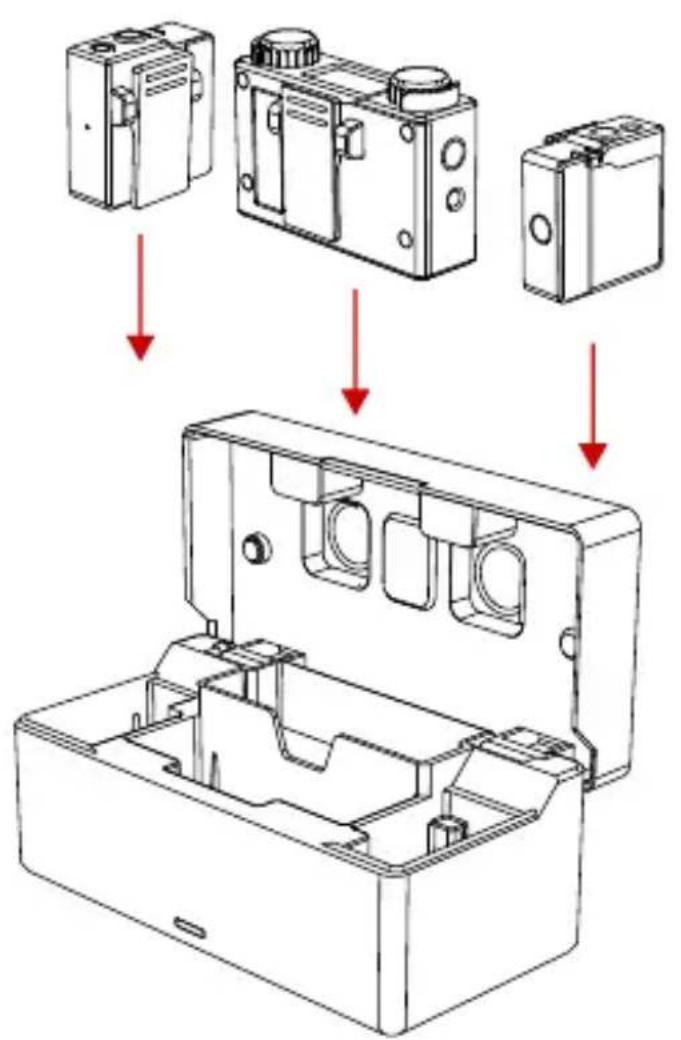

1.Coloque o TX/RX na caixa de armazenamento ao mesmo tempo, e os dispositivos não emparelhados irão emparelhar automaticamente.
2. " é exibido quando o emparelhamento é bem-sucedido.
3. "X" é exibido quando o emparelamento falha.

(2)

(2) Carregamento

1. Quando a luz indica a energia TX está vermelha e oicone da bateria na interface principal do RX está vermelho, indica que a energia do disposito é muito baixa.
   2.Cologne TX e RX na caixa de armazenamento pararegar automaticamente.
   3.A luz indicaora de volume eletrica ficar a laranja quando estiver recarregando, e vaise apagar automaticamente antes de 15 segundos. Depois de colocá- lo na caixa de armazenamento, a interface principal do RX exibe a energia em tempo real de TX, RX e caixa de armazenamento.
2. Quando TX e RX na caixa de armazenamento está corregados totalmente, o dispositivo entra automaticamente no estado de suspensão de desligamento.
3. Remova oucoloque dispositivos TX e RX, o dispositivo sera automaticamente ativado e inicializzato.
4. Quando a energia da caixa de armazenamento está inferior a 10% , a luz indicaça da caixa de armazenamento acende em vermelha e interrompe o correamento do TX e RX.

(3)
(4)
⑤

Guia de operacao

③ Alteração do modo mono

1. Quando TX e RX foram retirados da caixa de armazenamento e iniciam a conexão com suesso.
2. Pressione e segure o botão esquerdo/botão direito por 3s para mudar o modo de gravação, a interface principal exibirá "mono", o que significica que a mudança foi bem-sucedida.
3. Neste momento, o modo de saída de录音 RX é o modo mono, e os canais esquerdo e direito emitemdoessonsTX.
4. Gire o botao的进步o para ajustar o volume de TX correspondente à luz indicadora.

④ Alteração do modo de trilha de audio segura

1. Quando TX e RX foram retirados da caixa de armazenamento e iniciam a conexão com succès.
2. Pressione e segure o botão esquerdo/botão direito por 3s para Mudar o modo de gravação, a interface principal exibirá "trilha de audio segura", o que significica que a mudança foi bem-sucedida.
3. Neste momento, o modo de saía de audio RX é o modo mono, os canais esquerdo e direito emitemdossonsTX,mas o som de saía do canal direito é 6dB menor que o canal esquerdo, de modo a garantir que um dos canais esteja no volume seguro da-camera.
4. Gire o botao nth meamento para ajustar o volume de TX correspondente a luz indicadora.

⑤ Alteração do modo estéreo

(Esta função é disponible no tipo de “2 Transmissores-1 receptor”)

1. Quando TX e RX foram retirados da caixa de armazenamento e iniciam a conexão com succès.
2. Pressione e segure o botão esquerdo/botão direito por 3s para mudar o modo de gravação, a interface principal exibirá "estéreo", o que significica que a mudança foi bem-sucedida.
3. Neste momento, o modo de saía de audio RX é o modo estéreo, o TX à esquerda da interface principal corresponde à saía do canal esquerdo e o TX à direita da interface principal corresponde à saía do canal direito.
   4.Gire o botão esquerdo para controlar o TX esquerdo correspondente ao volume de saía do canal esquerdo do RX, gire o botão direito para controlar o TX direito correspondente ao volume de saía do canal direito RX.

⑥ Dormir automaticamente

Caso TX e RX não estejam na caixa de armazenamento, e fiquem não conetados, TX/RX não dormir automaticamente(before de 5 minutos sem nenhuma operação para que poupe a energia. E pode fazer o botão de fonte de energia para acordar de novo.

Tabela de parâmetros

Tipode de interface	TX: Interface de entrada TRS de 3,5 mm Contato de correlogamento/atualização RX: Interface de saía 3,5 mm TRS Interface de monitor de fone de ouvido 3,5mm Contato de correlogamento/atualização Caixa de armazenamento: Interface USB Type-C
Tipode sem fio	Faixa de frequência: Salto de frequência adaptavel de 2,4 GHz Potência: no maior 10dBm Modo de ajuste: GFSK
Microfone embutido	Direxitidade: Omnidirectional Faixa de resposta de frequência: 20Hz~20KHz
Entrada de microfone externo	Direxitidade: Omnidirectional Faixa de resposta de frequência: 20Hz~20KHz
PWL de entrada de.audio de referencia	-65 dBV
Nível máximo de pressão sonora de entrada	100dB SPL (1KHz@1m)
Faixa dinária de entrada	100 dBA
Diretividade	Omnidirectional
Faixa de mudança de PwL de saía de录音	21 classe: 45dB
Atraso de transmissão	5ms
Tipode da bateria	TX: 200mAh (0.76Wh) RX: 530mAh (1.96Wh) Caixa de armazenamento: 3350mAh (12.16Wh)
Tempo de uso	TX: Cerca de 4 horas RX: Cerca de 7,5h Caixa de armazenamento: Carregue 2 TX e RX ao mesmo tempo quando estiver totalmente carregado, circa de 2,5 vezes
Tempo de corregamento@25°C	TX: Cerca de 45 minutos RX: Cerca de 65 minutos Caixa de armazenamento: Cerca de 2,5h Sequência de corregamento: carregue primary TX / RX e(before carregue a caixa de armazenamento
Modo de atualização de firmware	Atualização de PC
Dimensão	TX: (L*W*H) 37*37*17,5mm RX: (L*W*H) 67*41*20,5mm Caixa de armazenamento: (C*L*A) 121*61*43,5mm
Peso	TX: Cerca de 20,5g RX: Cerca de 51g Charging Case: Cerca de 227,5g
