РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Lark 150 Hollyland

⑧ ⑨⑦42 Бокс для хранения

Аудиокабель с 3,5 TRS на 3,5 TRS

Ветрозащитная насадка

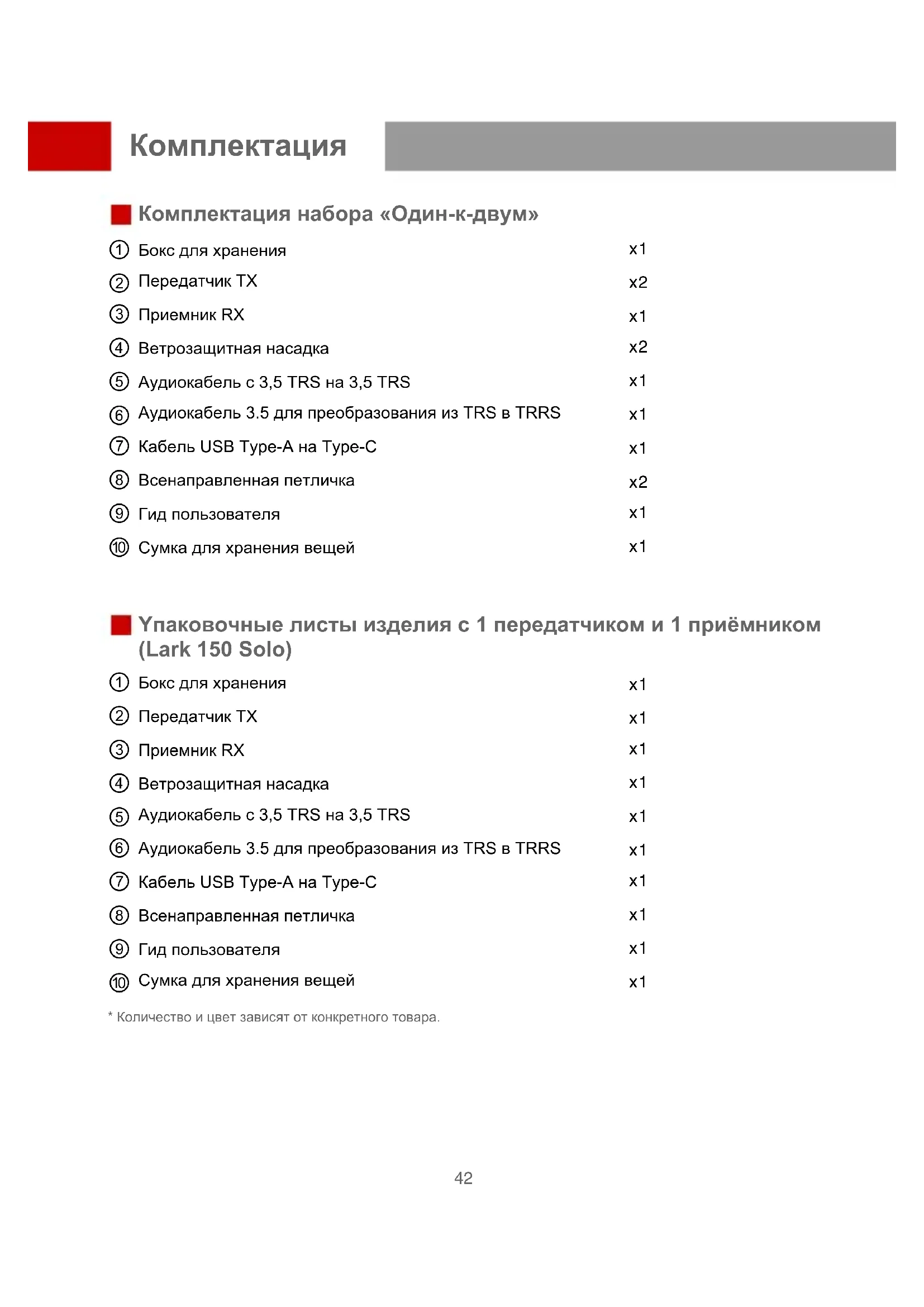

Комплектация Комплектация набора «Один-к-двум» Аудиокабель 3.5 для преобразования из TRS в TRRS

• Количество и цвет зависят от конкретного товара. Кабель USB Type-A на Type-C

Всенаправленная петличка

Cумка для хранения вещей

Аудиокабель с 3,5 TRS на 3,5 TRS

Ветрозащитная насадка

Yпаковочные листы изделия с 1 передатчиком и 1 приёмником (Lark 150 Solo) Аудиокабель 3.5 для преобразования из TRS в TRRS

Всенаправленная петличка

Cумка для хранения вещей

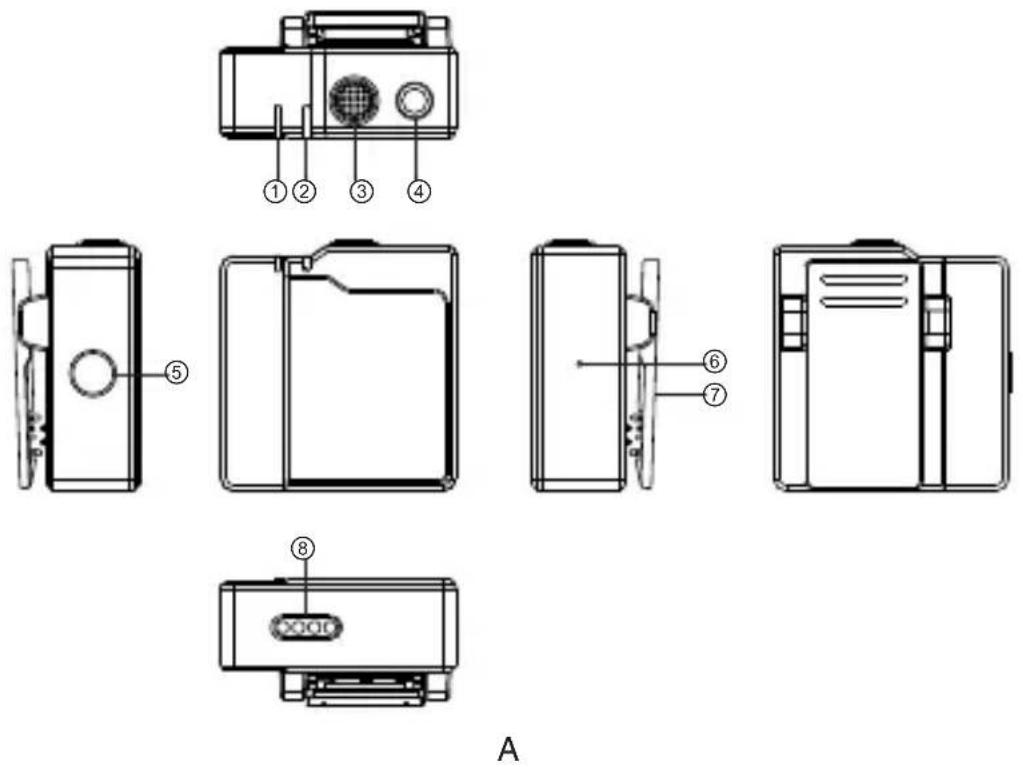

x1Определение интерфейса устройства

Индикатор питания (красный: низкий уровень, зеленый: безопасный уровень, оранжевый: следует зарядить)

Выключатель питания (длительное нажатие в течение трех секунд для включе-ния и выключения / одно нажатие для быстрого отключения звука) Интерфейс аудиовхода 3,5 мм Кнопка сброса

Контакт для зарядки / обновления Установка заднего зажима Индикатор подключения устройства (мигает синим / голубым: не подключено,постоя- нно горит синим / голубым: подключено, постоянно горит оранжевым: микрофон

Индикатор подключения (соответствует левому каналу RX)

Индикатор подключения (соответствует правому каналу RX)

Выключатель питания (длинное нажатие в течение трех секунд для включения / выключения)

Кнопка сброса Интерфейс для наушников 3,5 мм Установка заднего зажима

Контакт для зарядки / обновления Интерфейс аудиовыхода 3,5 мм Определение интерфейса устройства Регулятор громкости левого канала / кнопка переключения режима микширования / левая кнопка отключения звука TX-MIC (ручка регулировки усиления / одно нажатие для отключения звука с соответствующей индикацией устройства / длительное нажатие для включения режима микширования)Регулятор громкости правого канала / кнопка переключения режима микширования /кнопка отключения звука TX-MIC справа (ручка регулировки усиления / нажмите один раз, чтобы отключить звук соответствующего индикаторного устройства /Выключатель питания длинное нажатие в течение трех секунд для включения / выключения)C

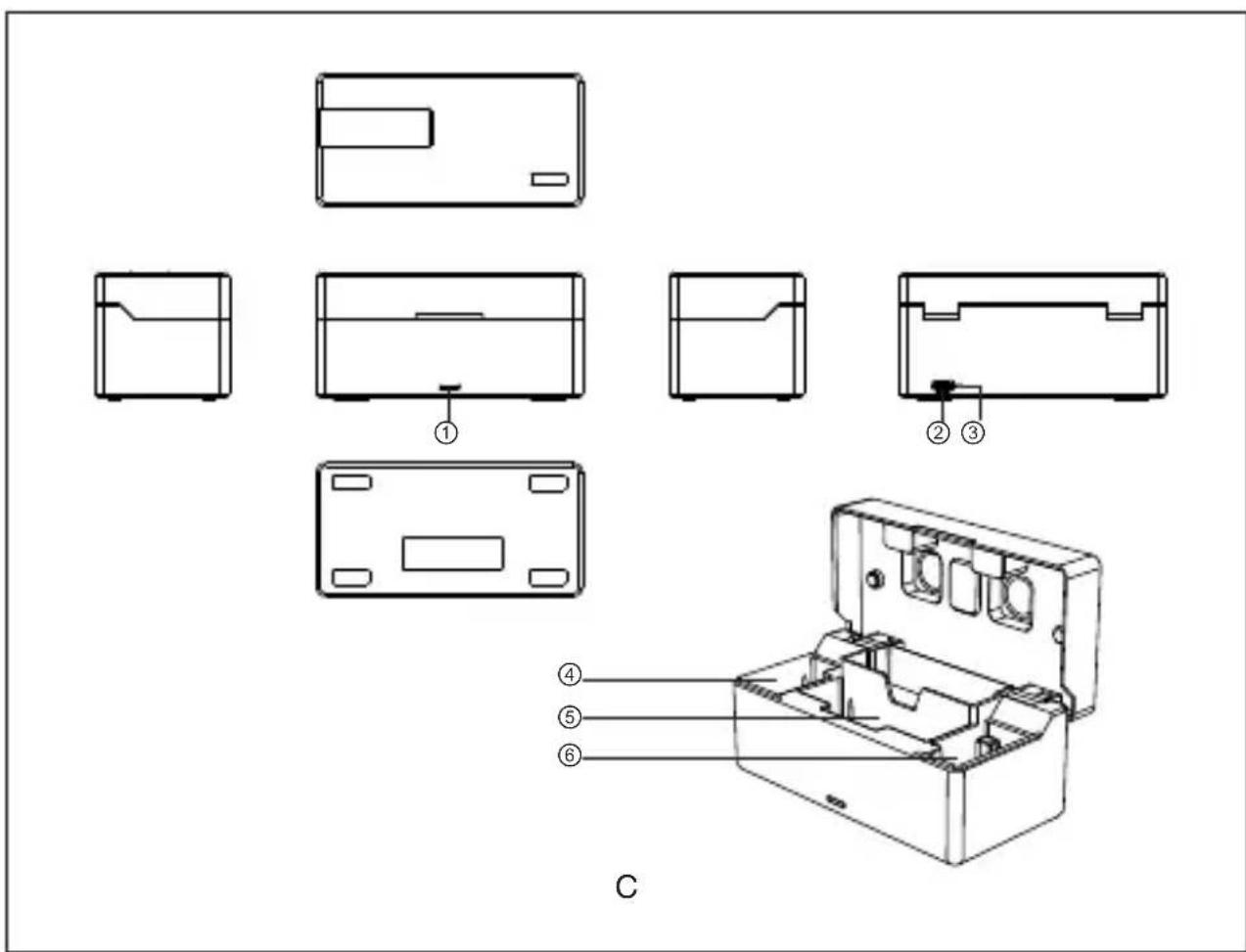

Индикатор состояния питания бокса для хранения (красный: низкий уровень, зеленый: безопасный уровень, оранжевый: следует зарядить) Интерфейс USB Type-C для зарядки бокса для хранения Кнопка сброса

Зона зарядки RX Зона для зарядки TX бокс для хранения Зона для зарядки TX

Определение интерфейса устройства46 Настройка и эксплуатация устройства

Нажмите и удерживайте кнопку питания TX / RX в течение 3 секунд, чтобы включить

Прикрепите передатчик (TX) на воротнике

Подключите интерфейс аудиовыхода 3,5 мм RX и интерфейс аудиовхода 3,5 мм камеры с помощью переходного кабеля 3,5 TRS.

Установите минимальную громкость записи камеры и установите уровень выхо- дной громкости RX на средний уровень для обеспечения наилучшего эффекта звукозаписи.① Текущий режим записи RX Текущий уровень заряда RX

Текущий уровень заряда зеленного TXТекущая мощность беспроводного сигнала зеленного TX Текущая входная громкость зеленного TX Текущий уровень электрозаряда синего TX Текущая мощность беспроводного сигнала зеленного TX Текущая входная громкость синего TXЦвет TX, отображаемый на главном интерфейсе RX, относится к режиму перек-лючения каналов и микширования. Положение TX соответствует индикатору RX. Знаки внутри бокса для хранения Текущий уровень электрозаряда ящика для хранения (оранжевый: зарядка, зел-еный: полностью заряжен)

Текущий уровень электрозаряда правого RX (оранжевый: зарядка, зеленый: пол-ностью заряжен)Текущий уровень электрозаряда левого TX (оранжевый: зарядка, зеленый: полн-остью заряжен) Текущий уровень электрозаряда правого TX (оранжевый: зарядка, зеленый: пол-ностью заряжен)

Описание интерфейса дисплея

основной интерфейс приемника основной интерфейс бокса для хранения RX A B

④ ⑤③48 1.Поместите TX / RX в ящик для хранения одновременно, и несопряженные устр- ойства автоматически соединятся. 2.Знак «√» отображается при успешном сопряжении. 3.Знак «X» отображается при сбое сопряжения. Руководство по эксплуатации

Сопряжение1.Когда индикатор батареи TX красный и значок батареи на главном интерфейсе RX красный, это означает, что батарея разряжена. 2.TX и RX автоматически заряжаются в боксе для хранения. 3.Индикатор батареи TX горит оранжевым цветом во время зарядки и автоматически гаснет через 15 секунд.После помещения его в бокс для хранения в основном интерфейсе RX отображает в реальном времени уровень батареи TX, RX и бокса для хранения. 4.Когда TX и RX в боксе для хранения заряжены, устройство автоматически перейдет в спящий режим для энергосбережения. 5.Выньте устройства TX и RX, устройство автоматически активируется и загрузится. 6.Когда батарея бокса для хранения составляет менее 10%, индикатор бокса для хранения горит красным, при этом зарядка TX и RX прекращается.

Stereo Mono ST -6dB Руководство по эксплуатации1.Выньте TX и RX из бокса для хранения и запустите соединение. 2.Нажмите и удерживайте левую кнопку/правую кнопку в течение 3 секунд, чтобы переключить режим записи, при этом на главном экране отобразится «моно», что означает, что переключение выполнено успешно. 3.При этом вывод аудиосигнала RX находится в монорежиме, и левый и правый каналы выводят звук TX одинаково. 4.Поверните регулятор, чтобы отрегулировать громкость TX соответствующую индикатору.

Переключение на монорежим 1.Выньте TX и RX из бокса для хранения и запустите соединение. 2.Нажмите и удерживайте левую кнопку/правую кнопку в течение 3 секунд, чтобы переключить режим записи, при этом на главном экране отобразится «Безопасная громкость», что означает, что переключение выполнено успешно. 3.При этом вывод звука RX находится в монорежиме, и левый, и правый каналы выводят один источник TX, но выходной звук правого канала на 6 дБ меньше, чем выходной звук левого канала, чтобы обеспечить безопасную громкость одного из каналов в камере. 4.Поверните регулятор, чтобы отрегулировать громкостьTX соответствующую индикатору.

Переключение на режима безопасной громкости 1.Выньте TX и RX из бокса для хранения и запустите соединение. 2.Нажмите и удерживайте левую кнопку/правую кнопку в течение 3 секунд, чтобы переключить режим записи, при этом на главном экране отобразится «Стерео», что означает, что переключение выполнено успешно. 3.При этом вывод аудио RX находится в стереорежиме, TX на левой стороне основного интерфейса является выходом левого канала, а TX на правой стороне основного интерфейса является выходом правого канала. 4.Поверните левый регулятор для управления левым TX, соответствующим выходной громкости левого канала RX, поверните правый регулятор для управления правым TX, соответствующим выходной громкости правого канала RX.

Переключение на стерео режим(Конфигурация изделия с 2 передатчиками и 1 приёмником в поддержке выполнения данной функции)

Руководство по эксплуатации Если TX и RX не помещены в ящик для хранения вещей, а TX / RX не включен, в это время нет никаких операций в течение 5 минут, TX / RX автоматически перейдет в состояние сна с низким энергопотреблением, чтобы предотвратить потери электроэнергии, нажмите кнопку питания после сна для повторного пуска.

Функция автоматического сна51 Технические характеристики Тип интерфейса Беспроводное исполнение Встроенный микрофон Внешний микрофон Э т а л о н н ы й у р о в е н ь входного аудиосигнала Направленность Всенаправленная Диапазон частоты 20Hz~20KHz -65 dBV Входной динамический диапазон Всенаправленность Направленность 21 уровень:45dB Диапазон изменения уровня аудиовыхода Максимальный уровень входного звука 100dB SPL（1KHz@1m） Диапазон частот:Адаптивная пошаговая перестройка частоты 2.4GHz Мощность: максимум 10 дБм Режим модуляции:GFSK 100 dBA Задержка передачи Тип батареи TX: 200mAh (0.76Wh) RX: 530mAh (1.96Wh) Бокс для хранения: 3350mAh (12.16Wh) 5ms Время работы батареи TX: около 4часа RX: около 7.5ч Бокс для хранения: Примерно 2,5 цикла зарядки 2 TX и RX при полной зарядке Время зарядки@25℃ TX: около 45 минут RX: около 65 минут Бокс для хранения: около 2.5ч Последовательность зарядки: сначала зарядите TX / RX, затем зарядите ящик для хранения Метод обновления прошивки Обновление через ПК

TX: около 20.5 гр RX: около 51 гр Бокс для хранения: около 227.5 гр TX:Интерфейс 3.5mm TRS вход Контакт зарядки /
