Lark 150 - Mikrofon Hollyland - Kostenlose Bedienungsanleitung

Produkttyp	Digitales Funkmikrofon (Ansteckmikrofon-System)
Marke	Hollyland
Modell	Lark 150
Abmessungen (TX)	37 x 37 x 17,5 mm
Abmessungen (RX)	67 x 41 x 20,5 mm
Abmessungen (Aufbewahrungsbox)	121 x 61 x 43,5 mm
Gewicht (TX)	Ca. 20,5 g
Gewicht (RX)	Ca. 51 g
Gewicht (Aufbewahrungsbox)	Ca. 227,5 g
Batterietyp	Integrierter Lithium-Akku
Akku-Kapazität TX	200 mAh (0,76 Wh)
Akku-Kapazität RX	530 mAh (1,96 Wh)
Akku-Kapazität Box	3350 mAh (12,16 Wh)
Akku-Laufzeit TX	Ca. 4 Stunden
Akku-Laufzeit RX	Ca. 7,5 Stunden
Akku-Laufzeit Box	Vollständiges Aufladen von TX und RX ca. 2,5 Mal
Funkreichweite	Bis zu 100 Meter
Übertragungsverzögerung	Ca. 5 ms
Arbeitsfrequenz	2,4 GHz (GFSK)
Audio-Modi	Mono, Stereo, Sicherheitsspur (ST -6 dB)
Internes Mikrofon	Omnidirektional, Frequenzgang 20 Hz - 20 kHz
Audio-Ein-/Ausgang	3,5 mm TRS/TRRS Klinke
Besondere Funktionen	Stummschaltung, Lautstärkeregelung 21 Stufen, automatische Bereitschaft, automatische Umschaltung internes/externes Mikrofon
Mitgeliefertes Zubehör	Windschutz, Audiokabel, USB-Kabel, externes Ansteckmikrofon, Transporttasche

Häufig gestellte Fragen - Lark 150 Hollyland

Wie schalte ich den Sender oder Empfänger ein und aus?

Drücken Sie lange (3 Sekunden) auf den Hauptschalter des Geräts, um es ein- oder auszuschalten.

Wie verbinde ich einen Sender mit dem Empfänger?

Legen Sie Sender und Empfänger gleichzeitig in die Aufbewahrungsbox. Die Kopplung erfolgt automatisch. Bei Erfolg wird ein ✓ angezeigt, bei Misserfolg ✗.

Wie ändere ich den Audio-Modus (Mono, Stereo, Sicherheitsspur)?

Nachdem die Geräte verbunden sind, drücken Sie lange (3 Sekunden) auf die linke oder rechte Einstelltaste des Empfängers, um zwischen Mono, ST -6 dB (Sicherheitsspur) und Stereo umzuschalten.

Wie lange hält der Akku?

Der Sender hat eine Laufzeit von ca. 4 Stunden, der Empfänger ca. 7,5 Stunden. Die Aufbewahrungsbox kann das Set ca. 2,5 Mal vollständig aufladen.

Wie lade ich die Geräte auf?

Legen Sie die Sender und den Empfänger in die Aufbewahrungsbox; der Ladevorgang startet automatisch. Die Box wird über ihren USB Type-C-Anschluss aufgeladen.

Kann ich dieses Mikrofon mit einem Smartphone verwenden?

Ja, verwenden Sie das mitgelieferte TRS-auf-TRRS-Kabel, um den Empfänger mit dem Mikrofoneingang des Smartphones zu verbinden. Stellen Sie sicher, dass das Smartphone über einen kompatiblen 3,5-mm-Klinkenanschluss verfügt.

Wie stelle ich die Audio-Ausgangslautstärke ein?

Drehen Sie die linken/rechten Einstellknöpfe am Empfänger, um die Lautstärke jedes Senders anzupassen (21 Stufen). Das Lautstärkesymbol wird auf dem Bildschirm angezeigt.

Was tun, wenn die Verbindung instabil ist?

Überprüfen Sie, ob Sie sich innerhalb der Reichweite von 100 Metern befinden und kein größeres Hindernis das Signal blockiert. Wenn das Problem weiterhin besteht, führen Sie einen Reset über die Reset-Taste durch oder legen Sie die Geräte erneut in die Aufbewahrungsbox zur erneuten Kopplung.

Wie verwende ich ein externes Mikrofon mit dem Sender?

Schließen Sie ein externes Ansteckmikrofon (3,5-mm-Klinke) an den Audioeingang des Senders an. Das Gerät schaltet automatisch auf das externe Mikrofon um, falls vorhanden.

Was bedeuten die Leuchtanzeigen am Sender?

Die Betriebsanzeige ist rot bei schwachem Akku, grün bei vollem Akku, orange während des Ladevorgangs. Die Verbindungsanzeige ist blinkend blau bei Nichtverbindung, dauerhaft blau bei Verbindung, dauerhaft orange im Stumm-Modus.

BEDIENUNGSANLEITUNG Lark 150 Hollyland

Vielen Dank, dass Sie sich für ein drahtloses Mikrofon-Audioübertragungsgerät entschieden haben.itte lessen Sie theses Handbuch sorgfältig durch,bevor Sie das Produkt benutzen, und machen Sie eine angenehme Erfahrung.

Produktmerkmale

• Übertragungsverzögerung 5ms
  100m drahtlose Aufzeichnung
• Untersitzt Einstellung von einem Sender mit einem Empfänger, sowie zwei Sender mit einem Empfänger
• Neue digitale drahtlose 2,4 GHz Übertragung für sauberen, reinen Klang in jeder Situation
• Kleine Höhe, geringes Gewicht, Schwarz-Weiß-Farbe erhältlich
• Drahtlose Audio-Indikatoren der Profi-Klasse
  Eingebaute Lithiumbatterie fur lange Lebensdauer
  21 Ausgangspegel zur Anpassung an die am besten geeignete Ausgabe an die Kamera oder den Rekorder
• Mit der Aufbewahrungsbox konfigurieren, leicht zu lagern und aufzuladen
• Unterstützung die automatische Umschaltung zwischen internen und externen Mikrofonen
• Mehrere Sätze können in der gleichen Umgebung verwendet werden

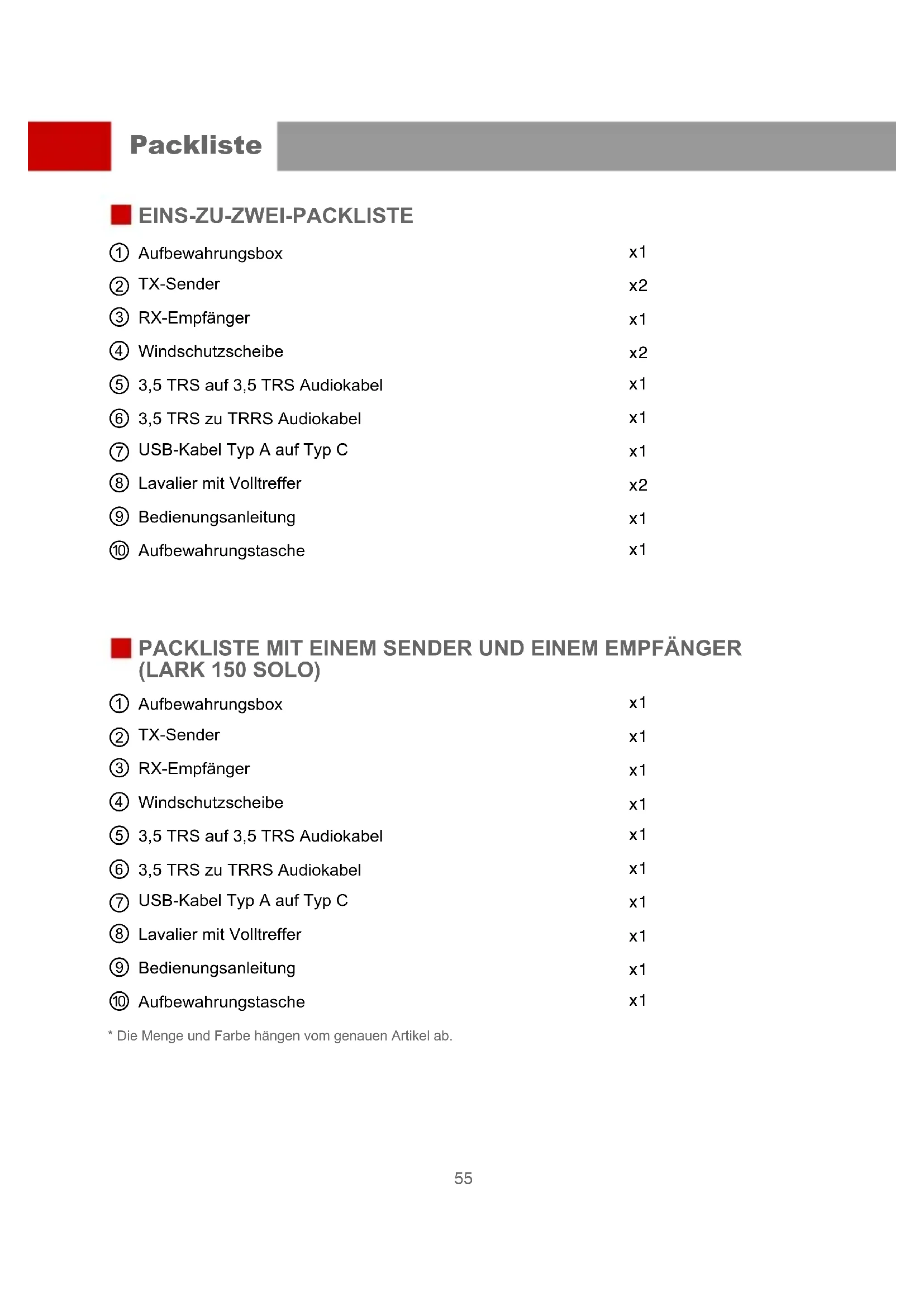

Packliste

EINS-ZU-ZWEI-PACKLISTE

① Aufbewahrungsbox x1
② TX-Sender x2
③ RX-Empfänger X1
④ Windschutzscheibe x2
⑤ 3,5 TRS auf 3,5 TRS Audiokabel x1
⑥ 3,5TRS zu TRRS Audiokabel x1
⑦ USB-Kabel Typ A auf Typ C x1
⑧ Lavalier mit Volltreffer x2
⑨ Bedienungsanleitung x1
⑩ Aufbewahrungstasche x1

■ PACKLISTE MIT EINEM SENDER UND EINEM EMPFÄNGER (LARK 150 SOLO)

① Aufbewahrungsbox x1
② TX-Sender X1
③ RX-Empfänger x1
④ Windschutzscheibe x1
⑤ 3,5TRSauf3,5TRSAudiokabel x1
⑥ 3,5TRS zu TRRS Audiokabel x1
⑦ USB-Kabel Typ A auf Typ C x1
⑧ Lavalier mit Volltreffer x1
⑨ Bedienungsanleitung x1
⑩ Aufbewahrungstasche x1

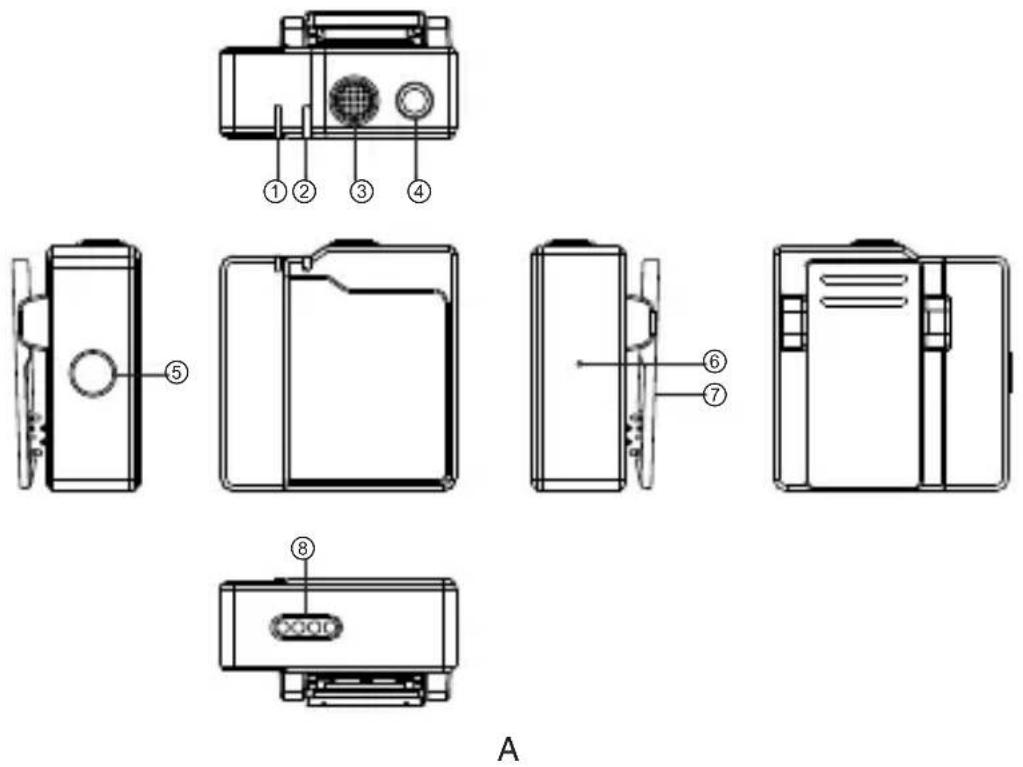

A SENDER

① Betriebsanzeige (rot: schwache Batterie, grun: sichere Ladung, orange: Ladung)
(2) Anzeige für den Geräteanschluss (blau/cyan blinkend: nicht angeschlossen, blau/cyan konstant leuchtend: angeschlossen, orange konstant leuchtend: MIC-Stummschaltung)
③ Eingebautes Mikrofon
④ 3,5-mm-Audio-Eingangsbuchse

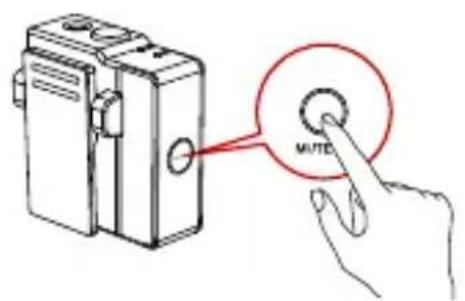

⑤ Netzschalter (zum Ein- und Ausschalten drei Sekunden lang gedrückhalten/Stummschalten durch Anklicken)
⑥ Reset-Taste
(7) Befestigungsklemmen
Lade-/ Upgrade-Kontakte

Definition der Produktschnittstelle

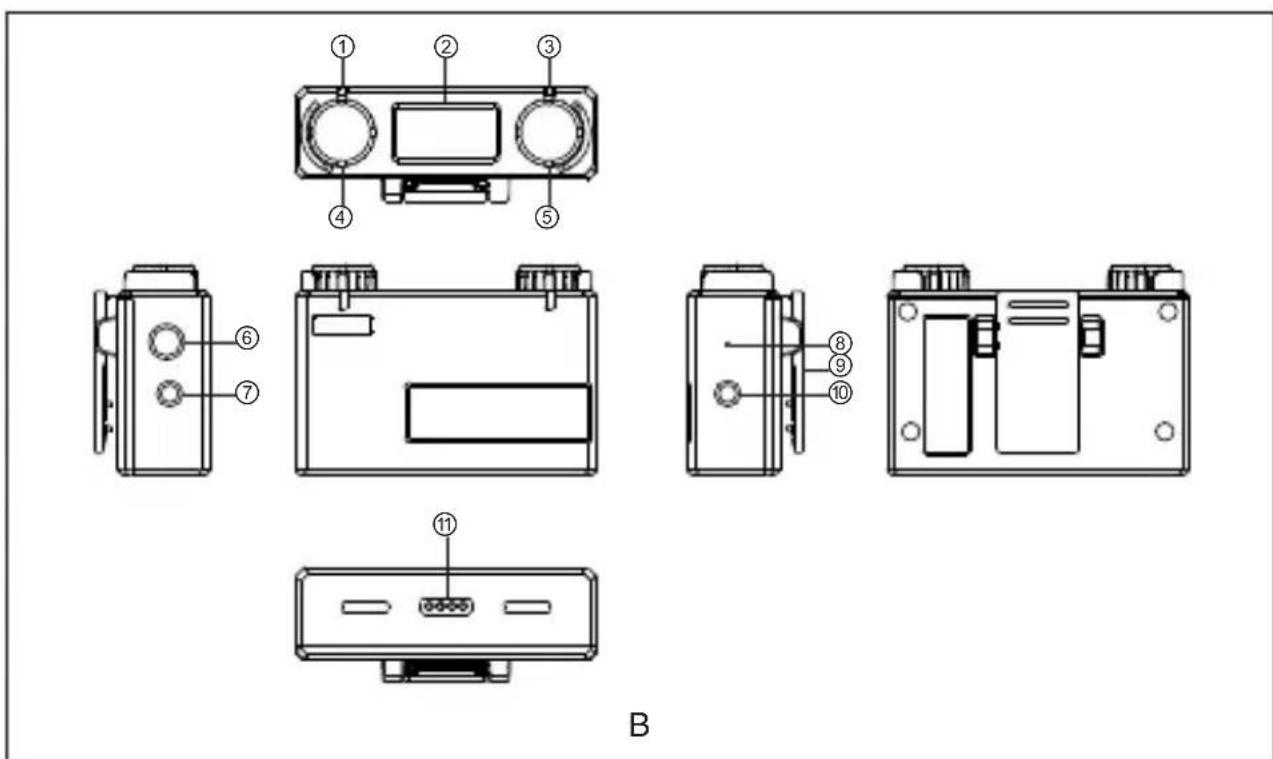

EMPFANGER

① Verbindungsanzeige (für den linken RX-Kanal)
② Bildschirm
(3) Verbindungsanzeige (für RX rechter Kanal)
Lautstärkeregler des linken Kanals / Umschalttaste für den Mischmodus / Linke TX-MIC-Stummschalttaste (Verständungseinstellknopf / Klichen Sie auf das Gerät, das die entsprechende Anzeigeleuchte stummschalten kann / Halten Sie die Taste gedrückt, um den Mischmodus umzuschalten)
(5) Lautstärkeregler für den rechten Kanal / Mischmodus-Umschalttaste / TX-MIC-Stummschalttaste auf der rechten Seite (Verständungseinstellknopf /Klichen Sie, um das Gerät mit der entsprechenden Anzeigeleuchte stummzuschalten / Halten Sie die Taste Lange gedrückt, um den Mischmodus umzuschalten
⑥ Netzschalter (zum Ein-/Ausschalten drei Sekunden lang gedrück halten)
⑦ 3,5-mm-Kopfhörer-Monitorbuchse
⑧ Reset-Taste
Befestigungsklemmen
3,5-mm-Audioausgangsanschluss
⑪ Lade-/Upgrade-Kontakte

Definition der Produktschnittstelle

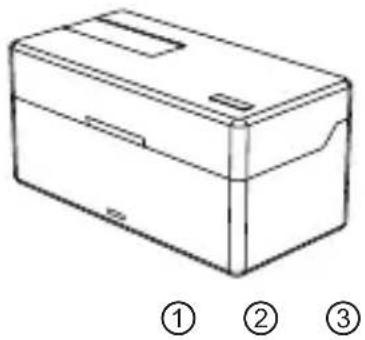

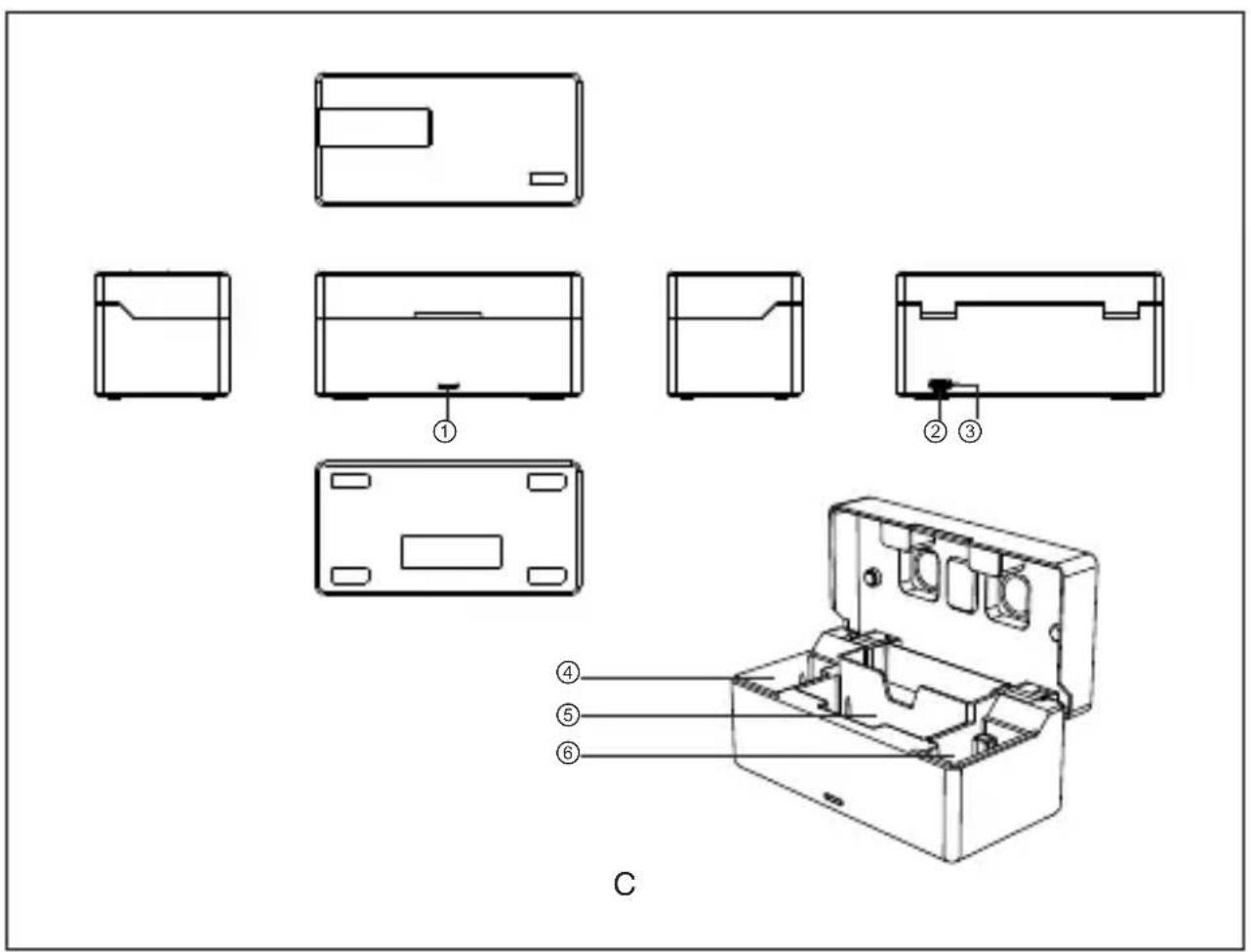

C AUFBEWAHRUNGSBOX

① Zustandsanzeige der Aufbewährungsbox (rot: schwache Batterie, grün: sichere Batterie, orange: Ladung)
② USB-Anschluss Typ C zum Aufladen der Aufbewährungsbox
③ Reset-Taste
④ TX Ladespeicherbereich
⑤ RX Ladespeicherbereich
⑥ TX Ladespeicherbereich

Produktinstallation und Verwendung

①
(3)

(2)

(4)

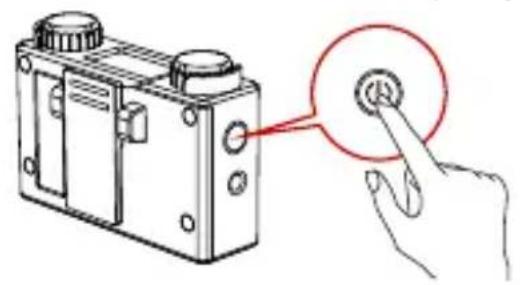

① Halten Sie die TX/RX-Einschalttaste 3 Sekunden lang gedrückt, um die Stromversorgung einzuschalten.

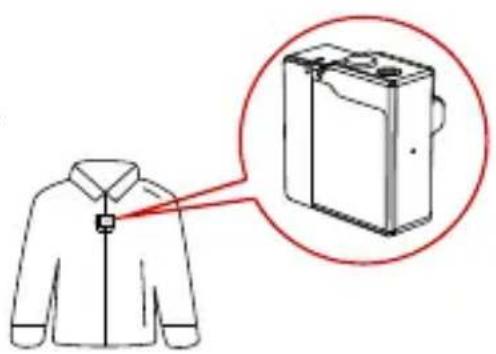

② Tragen Sie den TX am Kragen.
③ Anbringen des RX an der Kamera

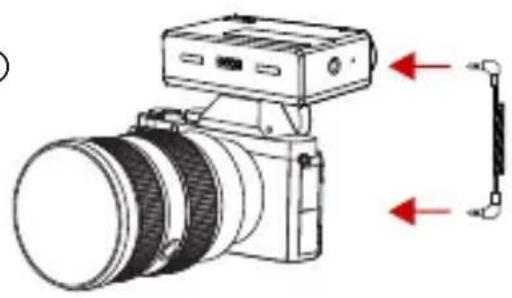

④ Verbinden Sie den 3,5-mm-Audioausgang des RX über einen 3,5-TRS-Adapter mit dem 3,5-mm-Audioeingang der Kamera.
⑤ Stellen Sie die Aufnahmelautstärke der Kamera auf das Minimum ein und stellen Sie den RX-Ausgangswert auf die mittlere Stufe, um den besten Aufnahmeeffekt zu gewährleisten.

Einführung in die Schnittstellenanzeige

A

B

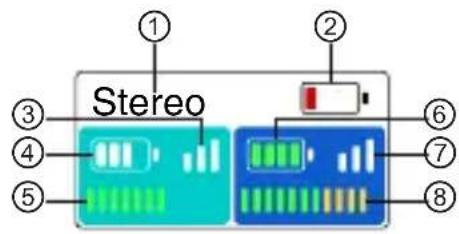

A RX-HAUPTSCHNITTSTELLE

① RX aktueller Aufnahmemodus
② RX aktuelle Ladung
(3) Aktuelle drahtlose Cyan TX-Signalstärke
④ Cyan TX aktuelle Ladung
⑤ Cyan TX aktuelle Eingangslautstärke
⑥ Blau TX aktuelle Ladung
⑦ Blau TX aktuelle drahtlose Signalstärke
⑧ Blau TX aktuelle Eingangslautstärke

Die auf der RX-Hauptschnittstelle angezeigte TX-Farbe bezieht sich auf die Kanalumschaltung und den Mischmodus, und die Position des entsprechenden TX wird durch die RX-Anzeige bestimmt.

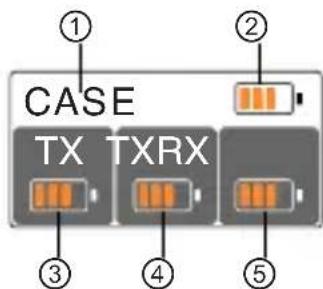

B DIE HAUPTSCHNITTSTELLE IN DER RX-AUFBEWAHRUNGSBOX

① Kennzeichnung in der Aufbewährungsbox
② Aktuelle Ladung der Aufbewahrungsbox (Orange: Aufladen, grun: voll geladen)
(3) Aktuelle Ladung des linken TXs (Orange: Aufladen, grün: voll geladen)
④ RX aktuelle Ladung (Orange: Aufladen, grün: voll geladen)
(5) Aktuelle Ladung des rechten TXs (Orange: Aufladen, grün: voll geladen)

Bedienungsanleitung

①

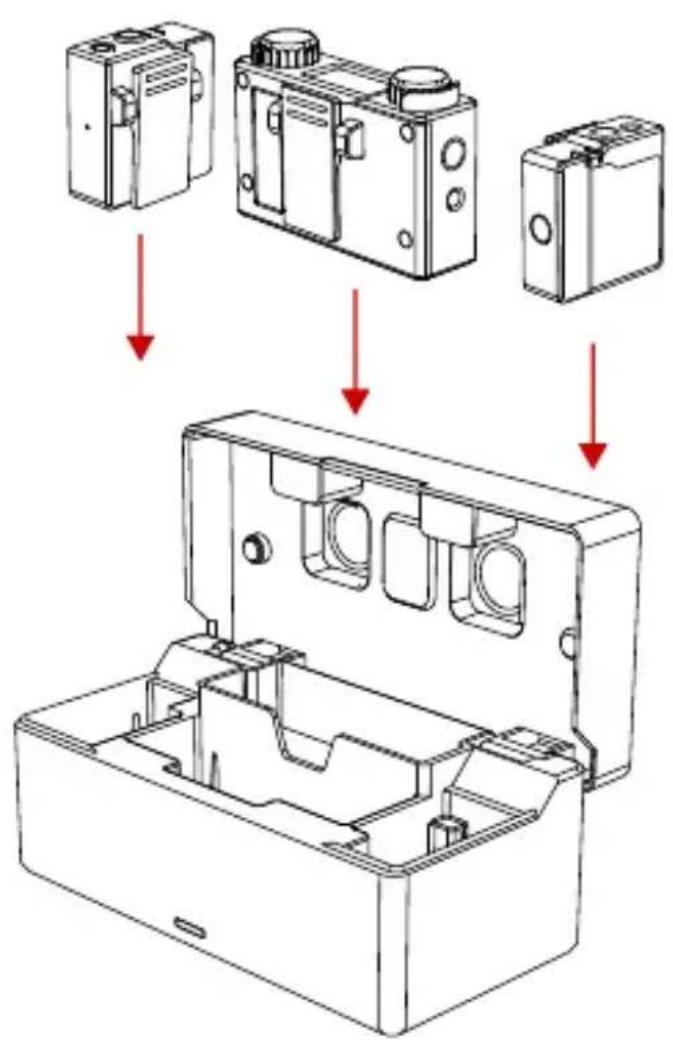

① Paarung

1.Legen Sie TX/RX gleichzeitig in die Aufbewahrungsbox, und ungepaarte Geräte werden automatisch gekoppelt.
2."√" wird angezeigt, wenn die Paarung erfolgreich ist.
3."X" wird angezeigt, wenn die Paarung fehlschlägt.

Bedienungsanleitung

(2)

② Aufladen

1. Wenn die TX-Stromanzeige rot leuchtet und das Batteriesymbol der RX-Hauptschmittstelle rot leuchtet, was anziegt, dass das Gerät schwach ist.
   2.TX und RX werden automatisch aufgeladen, wenn sie in ihre Aufbewährungsboxen gelegt werden.
2. Wahrend des Ladevorgangs leuchtet die TX-Stromanzeige orange und schaltet sich nach 15 Sekunden automatisch aus.RX und der Speicherbox an, wenn die Aufbewahrungsboxarin platziert wird.
   4.Das Gerät gehen automatisch in einen Ruhezustand des Herunterfahrens über, wenn die Aufbewahrungsbox sowohl mit TX als auch mit RX voll ist.
   5.Beim Entfernen oder Einsetzen von TX- und RX-Geräten wacht das Gerät automatisch auf und schaltet sich ein.
3. Wenn die Aufbewahrungsbox zu weniger als 10% aufgeladen ist, leuchtet die Aufbewahrungsbox-Anzeige rot und stoppt den Ladevorgang von TX und RX.

(3)
(4)
(5)

Bedienungsanleitung

③ Mono-Modus-Umschaltung

1. Nehmen Sie nach TX und RX die Aufbewahrungsbox Heraus und starten Sie die Verbindung erfolgreich.
   2.Halten Sie die linke Taste/ Sie die rechte Taste 3 Sekunden lang gedrückt, um den Aufnahmemodus umzuschalten. Auf der Hauptoberfläche wird "Mono" angezeigt, was bedeutet, dass der Wechsel erfolgreich war.
   3.Zu dieser Zeitpunkt ist der RX-Audioausgabemodus mono, wobei sowohl der linke als auch der rechte Kanal zwei TXs ausgegeben.
   4.Drehen Sie den Knopf an dieser Stelle, um die Lautstärke des TX der entsprechenden Anzeige einzustellen.

Sichere Spurmodus-Umschaltung

1.Nehmen Sie nach TX und RX die Aufbewahrungsbox Heraus und starten Sie die Verbindung erfolgreich.
2.Halten Sie die linke Taste/Sie die rechte Taste 3 Sekunden lang gedrückt, um in den Aufzeichnungsmodus zu wechseln. Die Hauptoberfläche zeigt "Sicherer Soundtrack" an, was bedeutet, dass die Umschaltung erfolgreich war.
3.Zu thisem Zeitpunkt ist der RX-Audioausgabemodus mono, und sowohl der linke als auch der rechte Kanal geben zwei TX-Tone aus, aber der rechte Kanal ist 6dB kleiner als der linke Kanal, um sicherzustellen, dass einer der Kanäle auf der sicheren Lautstärke der Kamera liegt.
4.Drehen Sie den Knopf an dieser Stelle, um die Lautstärke des TX der entsprechenden Anzeige einzustellen.

(5) Umschaltung des Stereomodus (Die Konfiguration von zwei Sendern und einem Empfänger unterstützt diese Funktion)

1. Nehmen Sie nach TX und RX die Aufbewahrungsbox Heraus und starten Sie die Verbindung erfolgreich.
   2.Halten Sie die linke Taste/ Sie die rechte Taste 3 Sekunden lang gedrückt, um den Aufnahmemodus umzuschalten. Auf der Hauptoberfläche wird "Stereo" angezeigt, was bedeutet, dass die Umschaltung erfolgreich war.
   3.Zu dieser Zeitpunkt ist der RX-Audioausgabemodus der Stereomodus, der linke TX der Hauptschnittstelle entspricht dem Ausgang des linken Kanals und der rechte TX der Hauptschnittstelle entspricht dem Ausgang des rechten Kanals.
2. Durch Drehen des linken Reglers wird der linke TX entsprechend der Ausgangslautstärke des linken RX-Kanals und durch Drehen des rechten Reglers der rechte TX entsprechend der Ausgangslautstärke des rechten RX-Kanals geregelt.

⑥ Automatische Schlaffunktion

Wenn TX und RX nicht in der Aufbewahrungsbox verbleiben und TX / RX nicht angeschlossen ist und in diesen Zeitraum innerhalb von 5 Minuten kein Betrieb erfolgt, whichelt TX / RX automatisch in den Ruhezustand mit niedrigem Verbrauch. Vermeiden Sie Stromverschwendung, und klichen Sie nach dem Schlafengehen auf die Ein-/ AusTaste, um sie wieder aufzuwecken und zu starten.

Parameter-Tabelle

Schnittstellentyp	TX: 3,5-mm-TRS-Eingangsanschluss Lade- / Upgrade-Kontakte RX: 3,5 mm TRS-Ausgangsanschluss 3,5-mm-Kopfhörer-Monitorbuchse Lade- und Upgrade-Kontakte Aufbewährungsbox: USB Typ-C-Schnittstelle
Drahtloser Typ	Frequenzband: Adaptives 2,4 GHz-Frequenzsprungverfahren Leistung: Bis zu 10 dBm Modulationsmodus:GFSK
Eingebautes Mikrofon	Richtwirkung: omnidirectional Frequenzbereich: 20Hz~20KHz
Externer Mikrofoneingang	Richtwirkung: omnidirectional Frequenzbereich: 20Hz~20KHz
Grundlegender Audio-Eingangspegel	-65 dBV
Maximaler Eingangsschalldruckpegel	100dB SPL (1KHz@1m)
Eingabe-Dynamikbereich	100 dBA
Richtwirkung	omnidirectional
Variationsbereich des Audio-Ausgangspegels	Stufe 21: 45dB
Übertragungsverzögerung	ca. 5ms
Batterie-Typ	TX: 200mAh (0.76Wh) RX: 530mAh (1.96Wh) Aufbewahrungsbox: 3350mAh (12.16Wh)
Benutzungszeit	TX: ca. 4 Std. RX: ca. 7,5 Std. Aufbewahrungsbox: Lädt 2 TX und RX gemeinsitig mit voller Leistung, ca. 2,5 Mals
Aufladezeit@25°C	TX: ca. 45 Minuten. RX: ca. 65 Minuten. Aufbewahrungsbox: ca. 2,5 Std. Ladesequenz: Laden Sie zuerst TX / RX und dann die Aufbewahrungsbox auf
Firmware-Upgrade-Verfahren	PC-UPGRADE
Größe	TX: (L*B'H) 37*37*17,5mm RX: (L*B'H) 67*41*20,5mm Aufbewahrungsbox: (L*B'H) 121*61*43,5mm
Gewicht	TX: ca. 20,5g RX: ca. 51g Aufbewahrungsbox: ca. 227,5g

Support

Wenn Sie auf Probleme stoaen oder weitere Hilfe bei der Verwendung des Produkts benotigen, erhalten Sie auf die folgenden Weise mehr technische Unterstützung:
