使用説明書 Lark 150 Hollyland

ワイヤレスマイク⾳声送信デバイスをご購⼊いただき、ありがとうございます。製品を ご使⽤になる前に、この説明書をよくお読みください。ご体験をお楽しみください。 伝送距離：１００メートル 5msの伝送遅延 ⼀対⼀と⼆対⼀の接続パターンがサポートする 新しい2.4 GHzデジタルワイヤレストランス伝送により、あらゆる状況でクリーンな

体積はコンパクトで、軽く、黒・⽩カラーオプション プロフェッショナルのワイヤレス⾳声伝送指標 内蔵リチウム電池で⻑時間の使⽤が可能 カメラまたはレコーダーへの最適出⼒に対応する21の出⼒ギア 収納ケースを配置して収納、充電を簡単にする 内蔵⻨と外付け⻨の切り替えに対応 同じ環境で複数のデバイスを使⽤可能15

3.5 TRSをTRRSに転換するオディオンケーブル

• 数量と⾊は正確なアイテムによって異なります。 1対2包装明細書

USB Type-A-Type-C接続ウェア

3.5 TRSをTRRSに転換するオディオンケーブル

⼀つ配送⼀つ受取包装リスト（Lark 150 Solo）

USB Type-A-Type-C接続ウェア

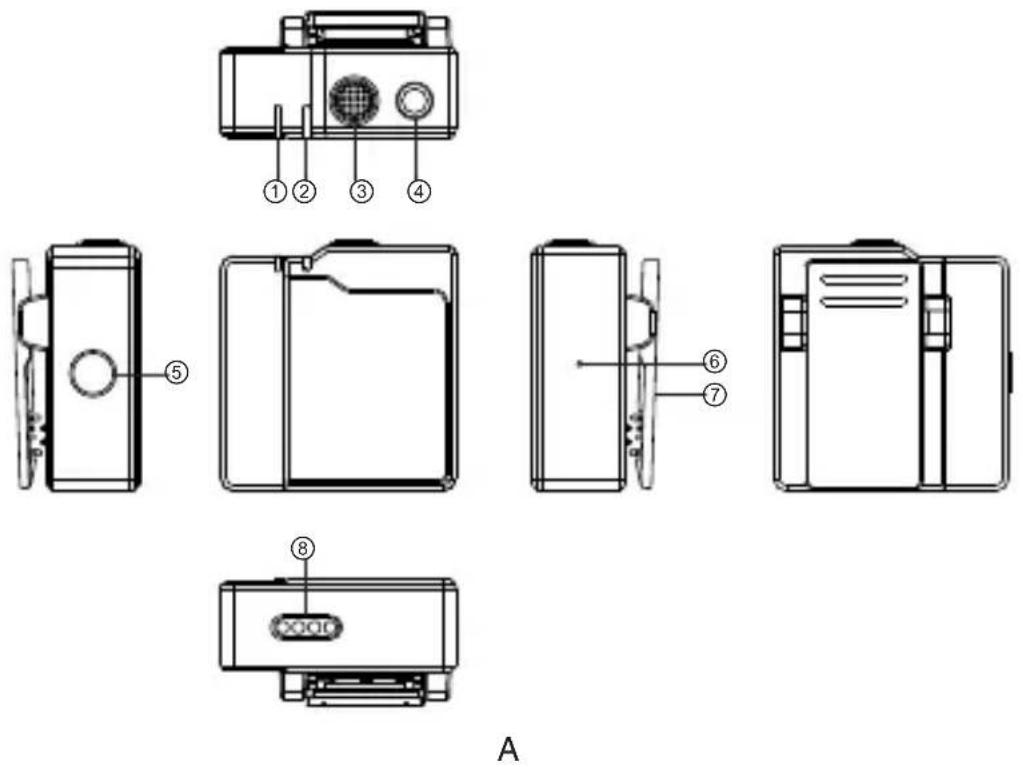

電源LED（⾚:低電⼒、緑:安全、オレンジ:充電） デバイス接続LED（⻘/グリーン点滅:未接続、⻘/グリーン点灯:接続済み、オレンジ常時点灯:MICミュート）

3.5mm⾳声輸⼊インターフェース内蔵マイク

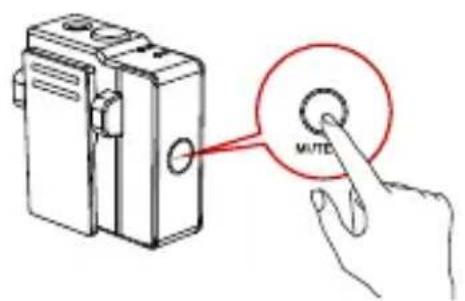

電源スイッチ（3秒間⻑押ししてオン/オフ；クリックしてミュート）

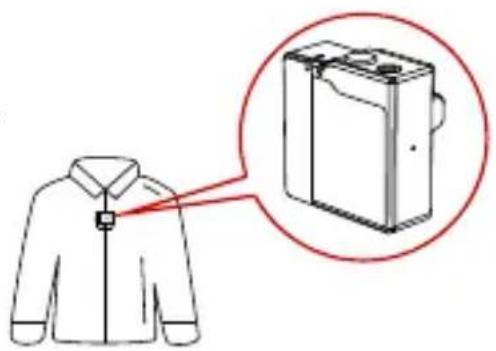

取り付けのバッククリップ 充電/アップグレード接点18

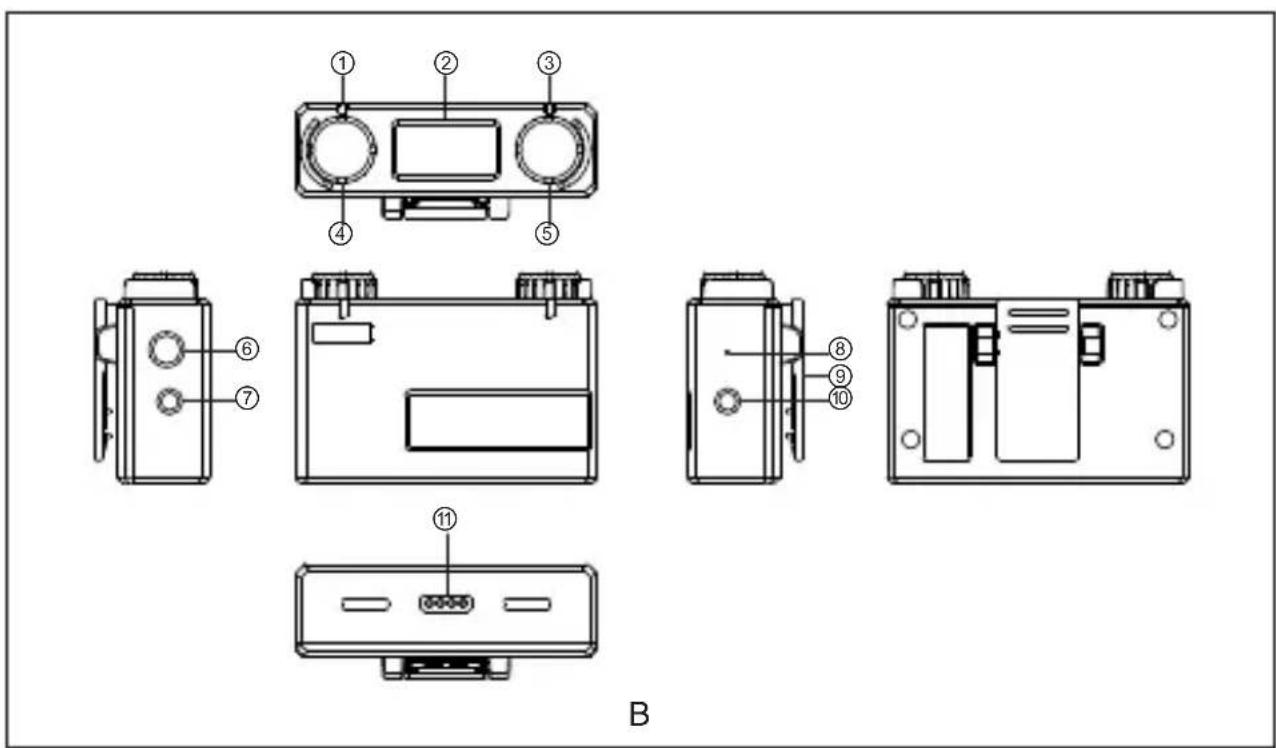

左チャンネルのボリュームノブ/ミキシングモードの切り替えキー/左TX-MICミュートキー（ゲイン調整ノブ/クリックでミュートし、LEDのデバイスを対応する/⻑押しして、ミキシングモードに切り替える）接続LED（RX右チャンネルに対応）

右チャンネルのボリュームノブ/ミキシングモードの切り替えキー/右TX-MICミュートキー（ゲイン調整ノブ/クリックでミュートし、LEDのデバイスを対応する/⻑押しして、ミキシングモードに切り替える） 電源スイッチ（3秒間⻑押ししてオン/オフ） 3.5mmのヘッドフォンインターフェース

取り付けのバッククリップ 3.5mm⾳声出⼒コネクタ 充電/アップグレード接点

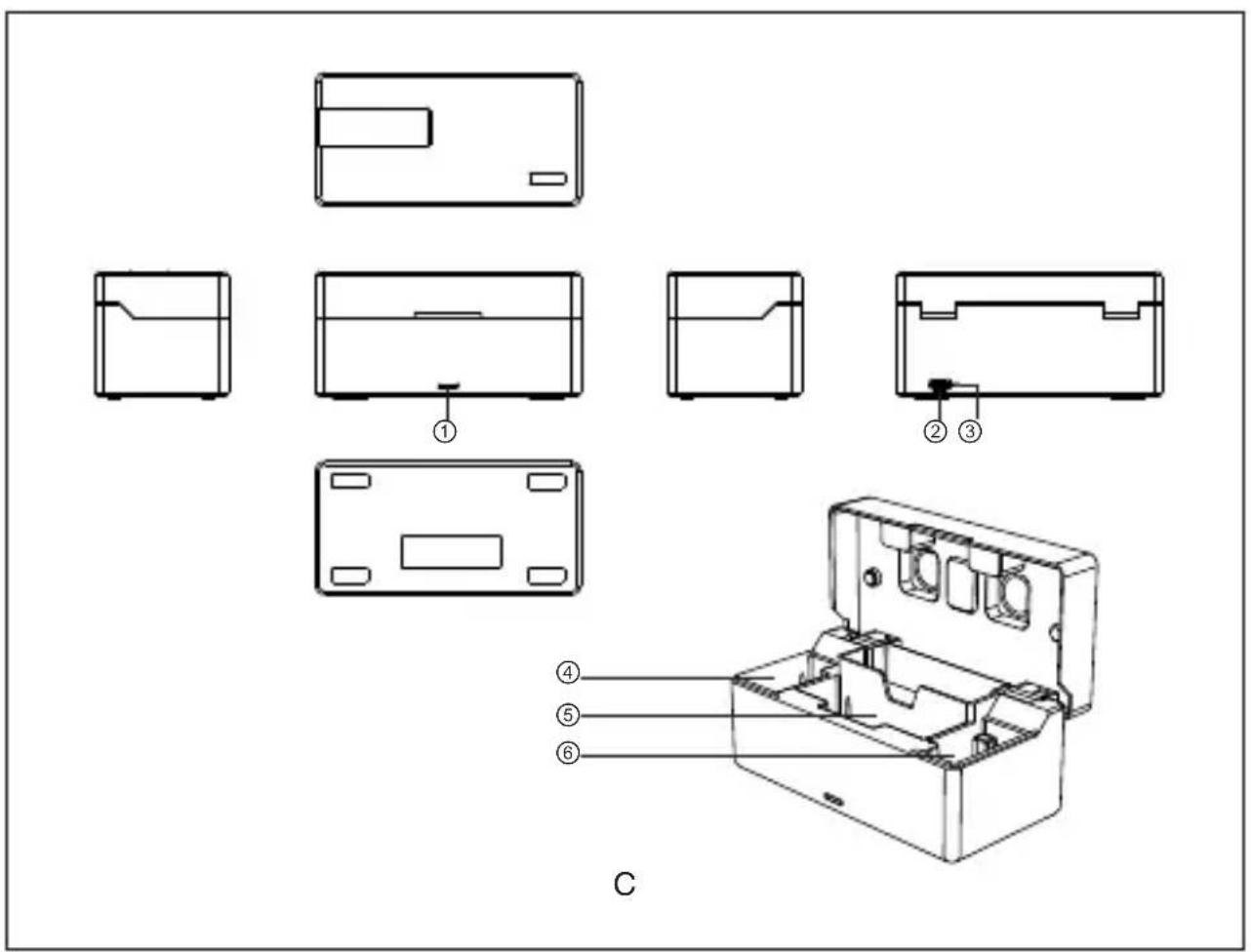

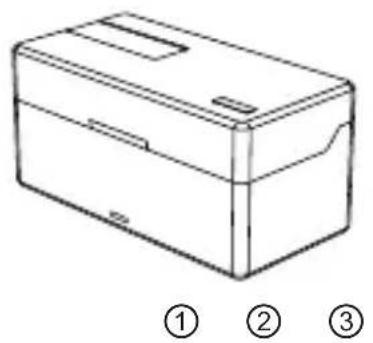

収納箱の待機電⼒ステータスLED（⾚:低電⼒、緑:安全、オレンジ:充電中） 収納ケース充電⽤のUSB Type-Cインターフェイス

RX充電放置エリア TX充電放置エリア 各部の名称製品の取り付けと使⽤

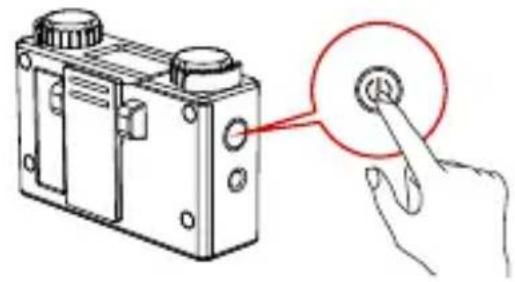

TX/RX電源キーを3秒間⻑押しして、電源投⼊

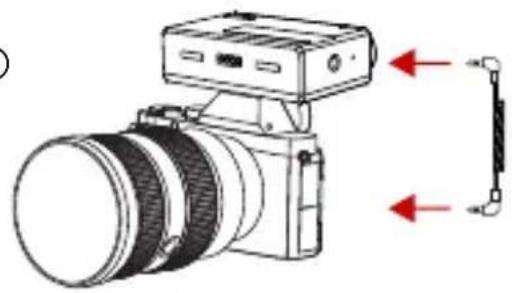

RXの3.5mm⾳声出⼒端⼦とカメラの3.5mm⾳声輸⼊端⼦を3.5TRSアダプターで接続 Rxをカメラに取り付ける

カメラの録⾳ボリュームを最⼩に設定し、RX出⼒膨⼤ランクを中間段位に設定し、最 ⾼の録⾳効果を保証します画⾯表示の紹介

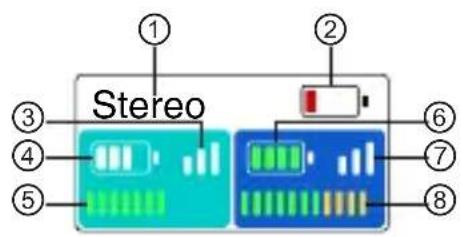

グリーンのTXの現在の電⼒グリーンのTXの現在のワイヤレス信号強度 RX作業マスター画⾯

グリーンのTX現在の輸⼊ボリュームサイズ ⻘のTX現在の電⼒ ⻘TX現在のワイヤレス信号強度

⻘TX現在の輸⼊ボリュームサイズRXメインインターフェイスに表示されるTXの⾊は、チャネル切り替えとミキシングモードに関連しており、TXの位置はRX LEDに基づいています。

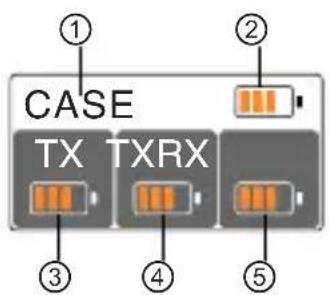

収納箱の現在の電⼒（オレンジ:充電中、緑:充電完了）

RXの現在の電⼒（オレンジ:充電中、緑: 充電完了）左側のTXの現在の電⼒（オレンジ:充電中、緑: 充電完了） RX収納箱内の主画⾯

右側のTXの現在の電⼒（オレンジ:充電中、緑: 充電完了）

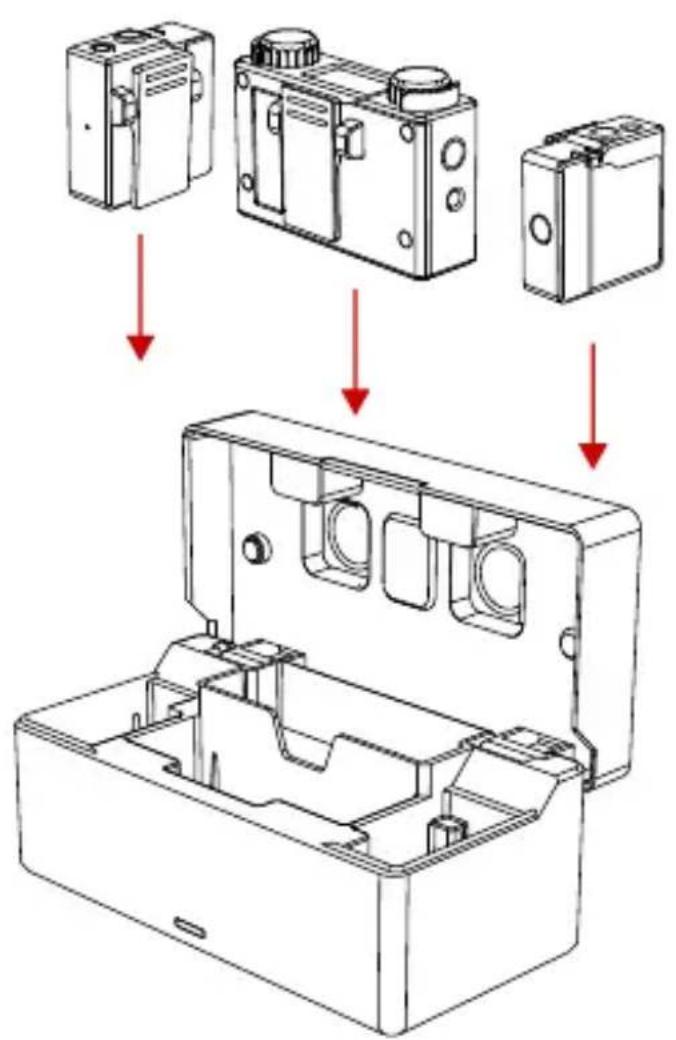

1.TX/RXを収納箱に同時に⼊れ、ペアリングされていないデバイスを⾃動的にペアリン

2.ペアリングに成功した場合、「√」を表示する。 3.ペアリングに失敗した場合、「X」を表示する。 22②

1.TXの電源LEDが⾚に点灯し、RXのメイン画⾯のバッテリアイコンが⾚に点灯している

場合は、デバイスの電源が低すぎることを示す。 2.TXとRXは収納箱に⼊れて⾃働的に充電する。 3.充電する時に、TX電気量インディケーターはオレンジ⾊に点灯し、15秒間後、⾃動的 に消えます、収納箱に⼊れた後、RXメイン画⾯にTX、RX、収納箱のリアルタイム電⼒

4.収納箱内のTXとRXの両⽅が充電完了した場合、デバイスは⾃動的にシャットダウンし て、スリープ状態になる。 5.TXおよびRXデバイスを取り外したり、挿⼊したりすると、デバイスは⾃動的にウェイ クアップして電源をオンにする。 6.収納箱の電気量が10%を下回ると、収納箱表示灯が⾚⾊に点灯し、TX、RXの充電が停

シングルチャンネルのモード切り替え 1.TXとRXは収納箱を取り出して、電源を⼊れ、接続に成功する。 2.左キーを3秒⻑押しして、録⾳モードを切り替えると、メイン画⾯では「シングルチャ ネル」と表示され、切り替えが成功する。 3.このとき、RX⾳声出⼒モードはシングルモードで、左チャネルと右チャネルの両⽅か ら2つのTXの⾳声が出⼒される。 4.このときノブを回転させると，対応する表示灯のTXの⾳量を調整することができる。 セーフトラックモードの切り替え 1.TXとRXは収納箱を取り出して電源を⼊れ、接続に成功する。 2.左キーを3秒⻑押しして録⾳モードを切り替えると、メイン画⾯に「セーフトラック」 と表示され、切り替えが成功したことを示す。 3.このとき、RX⾳声出⼒モードはシングルモードであり、左チャネルと右チャネルの両 ⽅から2つのTX⾳声が出⼒されるが、右チャネルは左チャネルより6dB⼩さいため、1つ のチャネルがカメラの安全な⾳量になることが保証される。 4.このときノブを回転させると，対応する表示灯のTXの⾳量を調整することができる。

ステレオモード切り替え（⼆つ配送⼀つ受取配置はこの機能をサポートします） 1.TXとRXは収納箱を取り出して電源を⼊れ、接続に成功する。 2.左キーを/右キーを3秒⻑押しして録⾳モードを切り替えると、メイン画⾯は「ステレ オ」と表示され、切り替えが成功したことを示す。 3.このとき、RX⾳声出⼒モードはステレオモードであり、メイン画⾯の左TXに対応するも のは左チャネル出⼒であり、メイン画⾯の右TXに対応するものは右チャネル出⼒である。 4.左ノブを回転して左TXに対応するRX左チャネルの出⼒⾳量を制御し、右ノブを回転して 右TXに対応するRX右チャネルの出⼒⾳量を制御する。

若しTXとRXは収納ケースの内に放置しなく、且つTX/RXは接続しない状態においた ら、この時に5分間で如何なる操作がないと、TX/RXは⾃動的に低消耗スリープ状態に ⼊り、電気量の無駄を防⽌し、スリープ後、電源キーをクリックしたら、再び呼び起こ し、起動します。インタフェースタイプ

周波数応答範囲:20Hz~20KHz -65 dBV 輸⼊のダイナミック範囲

21レベル：45dB ⾳声出⼒レベル可変範囲

100dB SPL（1KHz@1m） TX: 3.5mm TRS輸⼊コネクタ 充電/アップグレード接点 RX: 3.5mm TRS出⼒コネクタ 3.5mmヘッドフォンリスニングコネクタ 充電アップグレード接点 収納ケース:USB Type-Cコネクタ 周波数帯域：2.4 GHzの適応周波数ホッピング パワー：最⼤10dBm 変調⽅法：GFSK 100 dBA

TX:200mAh（0.76Wh） RX:530mAh（1.96Wh） 収納ケース3350mAh（12.16Wh） 約5ms

TX: 約4時間 RX: 約7.5時間 収納ケース: 充電完了状態でTXとRXを2つ同時に約2.5回に充電する 充電時間@25℃ TX: 約45分間 RX: 約65分間 収納箱: 約2.5時間 充電シーケンス：最初にTX / RXを充電してから、収納ボックスを充電します ファームウェアのアップ

TX: 約20.5g RX: 約51g 収納箱: 約227.5g
