Solidcom C1 Pro - Micrófono Hollyland - Manual de uso y guía de instrucciones gratis

Tipo de producto	Micrófono inalámbrico (sistema de auriculares)
Marca	Hollyland
Modelo	Solidcom C1 Pro
Dimensiones (L x A x H)	259,9 mm x 180,5 mm x 65,5 mm
Peso neto	Aproximadamente 1300 g (sin antenas)
Alimentación	CC, batería NP-F, batería V-mount, batería G-mount
Consumo eléctrico	< 4,5 W
Banda de frecuencia	1,9 GHz (DECT)
Alcance de transmisión	350 m (LOS)
Respuesta en frecuencia	150 Hz - 7 kHz
Relación señal/ruido	> 55 dB
Distorsión armónica	< 1 %
Nivel de entrada SPL máximo	> 115 dB SPL
Número de auriculares por hub	Hasta 8
Modos de grupo	A, AB, Personalizado (vía web)
Funciones clave	Silencio, Hablar, Anuncio (silencio general), Botones A/B
Conectividad del hub	RJ45 (red cableada), USB, Wi-Fi, 2 hilos, 4 hilos
Conexión en cascada	Mediante 4 hilos (analógico) o IP (digital), hasta 300 m de cable
Idiomas del menú	Chino, Inglés
Temperatura de funcionamiento	0 °C a 45 °C
Mantenimiento y limpieza	Evitar calor, agua, accesorios no originales
Seguridad	No colocar cerca de fuentes de calor, usar accesorios originales
Piezas de repuesto y reparabilidad	Contactar al soporte de Hollyland

Preguntas frecuentes - Solidcom C1 Pro Hollyland

¿Cómo asociar un auricular al hub Solidcom C1 Pro?

El emparejamiento es automático al encender. Si se pierde un auricular, se reconecta automáticamente. Puede verificar el estado de conexión en la pantalla del hub (LOST o LINK).

¿Cómo configurar los grupos A y B?

En el hub, vaya al menú Group. Puede elegir A group (todos en A), AB group (todos en A y B), o Customize (personalizado vía web). Luego, en cada auricular, presione el botón A o B para unirse o salir del grupo.

¿Cómo conectar varios hubs en cascada?

Use un cable de red CAT 5e/6e (máx. 300 m). Para dos hubs, use la interfaz de 4 hilos con secuencia Standard en un hub y Cross en el otro. Para tres hubs o más, use la conexión IP: configure un hub en modo Master Device y los demás en Remote Device (escanee la IP).

¿Cuál es la autonomía de la batería del auricular?

El manual no especifica la autonomía exacta, pero el hub puede alimentarse con batería NP-F, V-mount o G-mount. Los auriculares usan baterías integradas; asegúrese de cargarlos regularmente.

¿Cómo usar la función de anuncio (botón ANUNCIO)?

Mantenga presionado el botón ANUNCIO en el hub. Esto silencia todos los auriculares remotos, entonces puede hablar directamente. El indicador ON se enciende en naranja.

¿Cómo conectar un dispositivo de audio externo (PGM)?

Use la interfaz de entrada de audio PGM en el hub. Conecte un cable de 3,5 mm (pinout: pin 1 tierra, pin 2 audio+, pin 3 audio-). Ajuste la ganancia en el menú PGM (de -18 dB a +6 dB).

¿Cómo configurar un enlace de 2 hilos o 4 hilos?

En el menú del hub, seleccione 2 Wire o 4 Wire. Para 2 hilos, ajuste la compensación de cable (Cable Compen) y la resistencia terminal, luego inicie el auto-null. Para 4 hilos, ajuste las ganancias de entrada/salida y la secuencia de línea (Standard o Cross).

¿Cómo restablecer el hub a los parámetros de fábrica?

Vaya al menú Info luego seleccione Reset. Confirme para restaurar los parámetros predeterminados del hub.

¿Puedo cambiar el idioma del menú del hub?

Sí, vaya al menú Language. Puede cambiar entre chino e inglés.

¿Cómo configurar la red cableada o Wi-Fi del hub?

En el menú Network, seleccione Wifi Setting para activar/desactivar el Wi-Fi y ver la IP/SSID. Para la red cableada, vaya a Wired Network Setting, active/desactive el DHCP, y modifique la IP, la máscara y la puerta de enlace si es necesario.

MANUAL DE USUARIO Solidcom C1 Pro Hollyland

ES-2

DeteofWindellpreadsistulatere facen cable 0B10

PIN10: GND

Interfaz de entrada/salida de audio de 4 hilos

Secuencia de línea estándar Secuencia de línea cruzada

TIERRA TIERRAPIN5: PIN5: PIN1:AUDIO -

ENTRADA DE AUDIO -

TIERRA TIERRAPIN6: PIN6: PIN2:AUDIO -

SALIDA DE AUDIO -

ENTRADA DE AUDIO +

PIN7: PIN7: PIN8: PIN9: PIN10: PIN11: PIN12: PIN13: PIN14: PIN15: PIN16: PIN17: PIN18: PIN19: PIN20: PIN21: PIN22: PIN23: PIN24: PIN25: PIN26: PIN27: PIN28: PIN29: PIN30: PIN31: PIN32: PIN33: PIN34: PIN35: PIN36: PIN37: PIN38: PIN39: PIN40: PIN41: PIN42: PIN43: PIN44: PIN45: PIN46: PIN47: PIN48: PIN49: PIN50: PIN51: PIN52: PIN53: PIN54: PIN55: PIN56: PIN57: PIN58: PIN59: PIN60: PIN61: PIN62: PIN63: PIN64: PIN65: PIN66: PIN67: PIN68: PIN69: PIN70: PIN71: PIN72: PIN73: PIN74: PIN75: PIN76: PIN77: PIN78: PIN79: PIN80: PIN81: PIN82: PIN83: PIN84: PIN85: PIN86: PIN87: PIN88: PIN89: PIN90: PIN91: PIN92: PIN93: PIN94: PIN95: PIN96: PIN97: PIN98: PIN99: PIN100: PIN101: PIN102: PIN103: PIN104: PIN105: PIN106: PIN107: PIN108: PIN109: PIN110: PIN111: PIN112: PIN113: PIN114: PIN115: PIN116: PIN117: PIN118: PIN119: PIN120: PIN121: PIN122: PIN123: PIN124: PIN125: PIN126: PIN127: PIN128: PIN129: PIN130: PIN131: PIN132: PIN133: PIN134: PIN135: PIN136: PIN137: PIN138: PIN139: PIN140: PIN141: PIN142: PIN143: PIN144: PIN145: PIN146: PIN147: PIN148: PIN149: PIN150: PIN151: PIN152: PIN153: PIN154: PIN155: PIN156: PIN157: PIN158: PIN159: PIN160: PIN161: PIN162: PIN163: PIN164: PIN165: PIN166: PIN167: PIN168: PIN169: PIN170: PIN171: PIN172: PIN173: PIN174: PIN175: PIN176: PIN177: PIN178: PIN179: PIN180: PIN181: PIN182: PIN183: PIN184: PIN185: PIN186: PIN187: PIN188: PIN189: PIN190: PIN191: PIN192: PIN193: PIN194: PIN195: PIN196: PIN197: PIN198: PIN199: PIN200: PIN201: PIN202: PIN203: PIN204: PIN205: PIN206: PIN207: PIN208: PIN209: PIN210: PIN211: PIN212: PIN213: PIN214: PIN215: PIN216: PIN217: PIN218: PIN219: PIN220: PIN221: PIN222: PIN223: PIN224: PIN225: PIN226: PIN227: PIN228: PIN229: PIN230: PIN231: PIN232: PIN233: PIN234: PIN235: PIN236: PIN237: PIN238: PIN239: PIN240: PIN241: PIN242: PIN243: PIN244: PIN245: PIN246: PIN247: PIN248: PIN249: PIN250: PIN251: PIN252: PIN253: PIN254: PIN255: PIN256: PIN257: PIN258: PIN259: PIN260: PIN261: PIN262: PIN263: PIN264: PIN265: PIN266: PIN267: PIN268: PIN269: PIN270: PIN271: PIN272: PIN273: PIN274: PIN275: PIN276: PIN277: PIN278: PIN279: PIN280: PIN281: PIN282: PIN283: PIN284: PIN285: PIN286: PIN287: PIN288: PIN289: PIN290: PIN291: PIN292: PIN293: PIN294: PIN295: PIN296: PIN297: PIN298: PIN299: PIN300: PIN301: PIN302: PIN303: PIN304: PIN305: PIN306: PIN307: PIN308: PIN309: PIN310: PIN311: PIN312: PIN313: PIN314: PIN315: PIN316: PIN317: PIN318: PIN319: PIN320: PIN321: PIN322: PIN323: PIN324: PIN325: PIN326: PIN327: PIN328: PIN329: PIN330: PIN331: PIN332: PIN333: PIN334: PIN335: PIN336: PIN337: PIN338: PIN339: PIN340: PIN341: PIN342: PIN343: PIN344: PIN345: PIN346: PIN347: PIN348: PIN349: PIN350: PIN351: PIN352: PIN353: PIN354: PIN355: PIN356: PIN357: PIN358: PIN359: PIN360: PIN361: PIN362: PIN363: PIN364: PIN365: PIN366: PIN367: PIN368: PIN369: PIN370: PIN371: PIN372: PIN373: PIN374: PIN375: PIN376: PIN377: PIN378: PIN379: PIN380: PIN381: PIN382: PIN383: PIN384: PIN385: PIN386: PIN387: PIN388: PIN389: PIN390: PIN391: PIN392: PIN393: PIN394: PIN395: PIN396: PIN397: PIN398: PIN399: PIN400: PIN401: PIN402: PIN403: PIN404: PIN405: PIN406: PIN407: PIN408: PIN409: PIN410: PIN411: PIN412: PIN413: PIN414: PIN415: PIN416: PIN417: PIN418: PIN419: PIN420: PIN421: PIN422: PIN423: PIN424: PIN425: PIN426: PIN427: PIN428: PIN429: PIN430: PIN431: PIN432: PIN433: PIN434: PIN435: PIN436: PIN437: PIN438: PIN439: PIN440: PIN441: PIN442: PIN443: PIN444: PIN445: PIN446: PIN447: PIN448: PIN449: PIN450: PIN451: PIN452: PIN453: PIN454: PIN455: PIN456: PIN457: PIN458: PIN459: PIN460: PIN461: PIN462: PIN463: PIN464: PIN465: PIN466: PIN467: PIN468: PIN469: PIN470: PIN471: PIN472: PIN473: PIN474: PIN475: PIN476: PIN477: PIN478: PIN479: PIN480: PIN481: PIN482: PIN483: PIN484: PIN485: PIN486: PIN487: PIN488: PIN489: PIN490: PIN491: PIN492: PIN493: PIN494: PIN495: PIN496: PIN497: PIN498: PIN499: PIN500: PIN501: PIN502: PIN503: PIN504: PIN505: PIN506: PIN507: PIN508: PIN509: PIN510: PIN511: PIN512: PIN513: PIN514: PIN515: PIN516: PIN517: PIN518: PIN519: PIN520: PIN521: PIN522: PIN523: PIN524: PIN525: PIN526: PIN527: PIN528: PIN529: PIN530: PIN531: PIN532: PIN533: PIN534: PIN535: PIN536: PIN537: PIN538: PIN539: PIN540: PIN541: PIN542: PIN543: PIN544: PIN545: PIN546: PIN547: PIN548: PIN549: PIN550: PIN551: PIN552: PIN553: PIN554: PIN555: PIN556: PIN557: PIN558: PIN559: PIN560: PIN561: PIN562: PIN563: PIN564: PIN565: PIN566: PIN567: PIN568: PIN569: PIN570: PIN571: PIN572: PIN573: PIN574: PIN575: PIN576: PIN577: PIN578: PIN579: PIN580: PIN581: PIN582: PIN583: PIN584: PIN585: PIN586: PIN587: PIN588: PIN589: PIN590: PIN591: PIN592: PIN593: PIN594: PIN595: PIN596: PIN597: PIN598: PIN599: PIN600: PIN601: PIN602: PIN603: PIN604: PIN605: PIN606: PIN607: PIN608: PIN609: PIN610: PIN611: PIN612: PIN613: PIN614: PIN615: PIN616: PIN617: PIN618: PIN619: PIN620: PIN621: PIN622: PIN623: PIN624: PIN625: PIN626: PIN627: PIN628: PIN629: PIN630: PIN631: PIN632: PIN633: PIN634: PIN635: PIN636: PIN637: PIN638: PIN639: PIN640: PIN641: PIN642: PIN643: PIN644: PIN645: PIN646: PIN647: PIN648: PIN649: PIN650: PIN651: PIN652: PIN653: PIN654: PIN655: PIN656: PIN657: PIN658: PIN659: PIN660: PIN661: PIN662: PIN663: PIN664: PIN665: PIN666: PIN667: PIN668: PIN669: PIN670: PIN671: PIN672: PIN673: PIN674: PIN675: PIN676: PIN677: PIN678: PIN679: PIN680: PIN681: PIN682: PIN683: PIN684: PIN685: PIN686: PIN687: PIN688: PIN689: PIN690: PIN691: PIN692: PIN693: PIN694: PIN695: PIN696: PIN697: PIN698: PIN699: PIN700: PIN701: PIN702: PIN703: PIN704: PIN705: PIN706: PIN707: PIN708: PIN709: PIN710: PIN711: PIN712: PIN713: PIN714: PIN715: PIN716: PIN717: PIN718: PIN719: PIN720: PIN721: PIN722: PIN723: PIN724: PIN725: PIN726: PIN727: PIN728: PIN729: PIN730: PIN731: PIN732: PIN733: PIN734: PIN735: PIN736: PIN737: PIN738: PIN739: PIN740: PIN741: PIN742: PIN743: PIN744: PIN745: PIN746: PIN747: PIN748: PIN749: PIN750: PIN751: PIN752: PIN753: PIN754: PIN755: PIN756: PIN757: PIN758: PIN759: PIN760: PIN761: PIN762: PIN763: PIN764: PIN765: PIN766: PIN767: PIN768: PIN769: PIN770: PIN771: PIN772: PIN773: PIN774: PIN775: PIN776: PIN777: PIN778: PIN779: PIN780: PIN781: PIN782: PIN783: PIN784: PIN785: PIN786: PIN787: PIN788: PIN789: PIN790: PIN791: PIN792: PIN793: PIN794: PIN795: PIN796: PIN797: PIN798: PIN799: PIN800: PIN801: PIN802: PIN803: PIN804: PIN805: PIN806: PIN807: PIN808: PIN809: PIN810: PIN811: PIN812: PIN813: PIN814: PIN815: PIN816: PIN817: PIN818: PIN819: PIN820: PIN821: PIN822: PIN823: PIN824: PIN825: PIN826: PIN827: PIN828: PIN829: PIN830: PIN831: PIN832: PIN833: PIN834: PIN835: PIN836: PIN837: PIN838: PIN839: PIN840: PIN841: PIN842: PIN843: PIN844: PIN845: PIN846: PIN847: PIN848: PIN849: PIN850: PIN851: PIN852: PIN853: PIN854: PIN855: PIN856: PIN857: PIN858: PIN859: PIN860: PIN861: PIN862: PIN863: PIN864: PIN865: PIN866: PIN867: PIN868: PIN869: PIN870: PIN871: PIN872: PIN873: PIN874: PIN875: PIN876: PIN877: PIN878: PIN879: PIN880: PIN881: PIN882: PIN883: PIN884: PIN885: PIN886: PIN887: PIN888: PIN889: PIN890: PIN891: PIN892: PIN893: PIN894: PIN895: PIN896: PIN897: PIN898: PIN899: PIN900: PIN901: PIN902: PIN903: PIN904: PIN905: PIN906: PIN907: PIN908: PIN909: PIN910: PIN911: PIN912: PIN913: PIN914: PIN915: PIN916: PIN917: PIN918: PIN919: PIN920: PIN921: PIN922: PIN923: PIN924: PIN925: PIN926: PIN927: PIN928: PIN929: PIN930: PIN931: PIN932: PIN933: PIN934: PIN935: PIN936: PIN937: PIN938: PIN939: PIN940: PIN941: PIN942: PIN943: PIN944: PIN945: PIN946: PIN947: PIN948: PIN949: PIN950: PIN951: PIN952: PIN953: PIN954: PIN955: PIN956: PIN957: PIN958: PIN959: PIN960: PIN961: PIN962: PIN963: PIN964: PIN965: PIN966: PIN967: PIN968: PIN969: PIN970: PIN971: PIN972: PIN973: PIN974: PIN975: PIN976: PIN977: PIN978: PIN979: PIN980: PIN981: PIN982: PIN983: PIN984: PIN985: PIN986: PIN987: PIN988: PIN989: PIN990: PIN991: PIN992: PIN993: PIN994: PIN995: PIN996: PIN997: PIN998: PIN999: PIN1000:

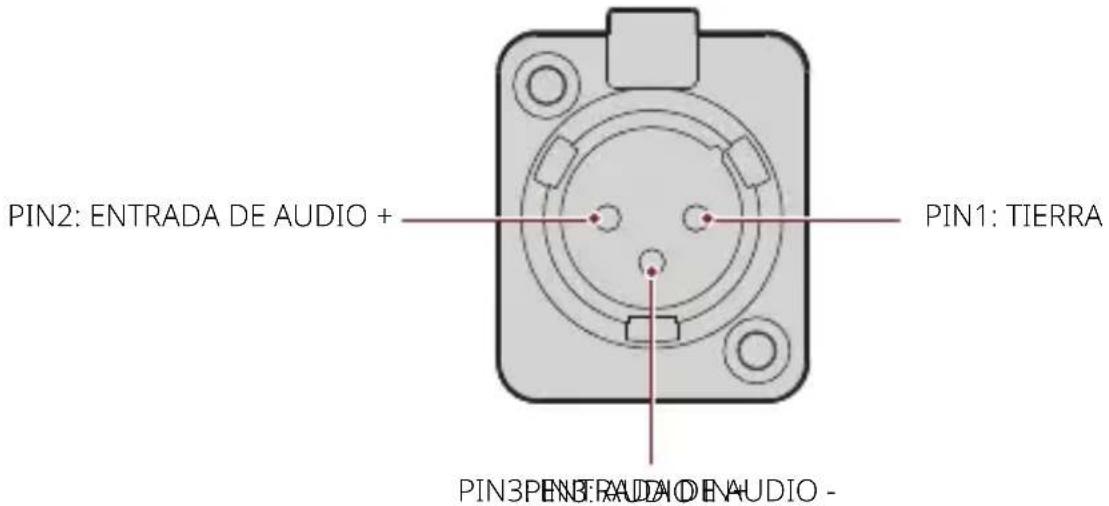

Interfaces

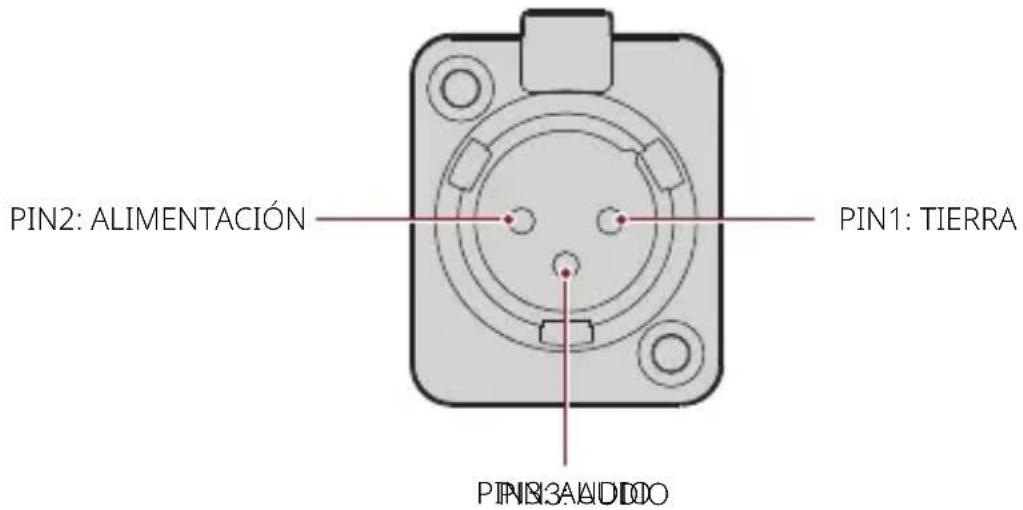

Itevíaz Alcóntraput-saldaiput autelóade 2 hilos

2 HILOS

Interfaz de entrada de audio PGM

ENTRADA DE PGM

Interfaz RJ451/RJ452

Secuencia de línea estándar
	Transmisión de datos +		Sin conexiónPIN5:PIN1:
	Transmisión de datos -	PIN6:PIN	Recepción de datos -
	Recepción de datos +		Sin conexiónPIN7:PIN3:
	Sin conexión Sin conexiónPIN	8:PIN4:

ES-4

Guía de funcionamiento

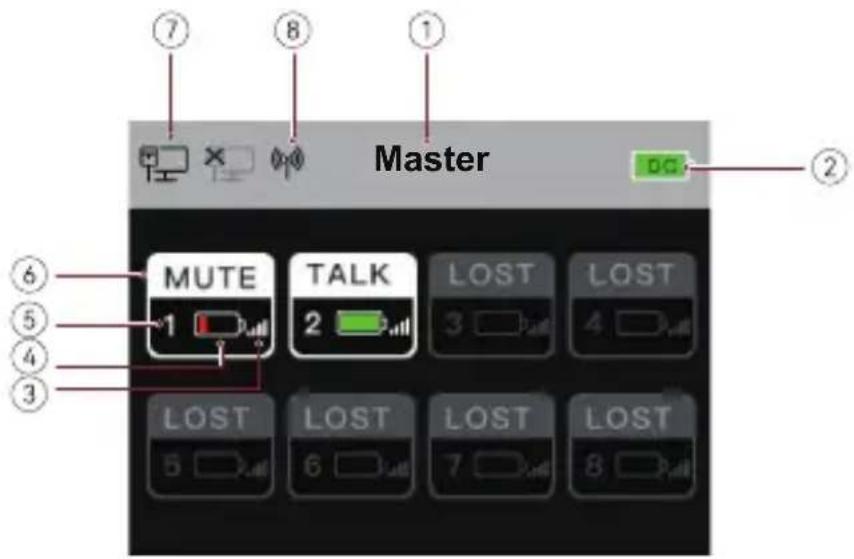

Descripción de la pantalla del hub

① Modo del hub (principal/remoto)
② Nivel de batería del hub
③ Fuerza de la señal del auricular
④ Nivel de batería del auricular (rojo: batería baja)
⑤ Número del auricular
⑥ Estado del auricular

TRANSMISIÓN: El usuario del auricular puede escuchar a los otros usuarios y hablar con ellos.

SILENCIO: El usuario del auricular está silenciado y solo puede escuchar a los otros usuarios.

PERDIDA: El auricular está desconectado del hub.

VÍNCULO: El auricular se está volviendo a conectar al hub.

⑦ Estado de la conexión de red
⑧ Estado del Wi-Fi

Guía de funcionamiento

Descripción del menú del hub

Mantenga pulsado el botón de menú/confirmación durante unos 3 segundos para acceder a la interfaz del menú.

1. Seleccione Network para acceder a la interfaz de configuración de red.

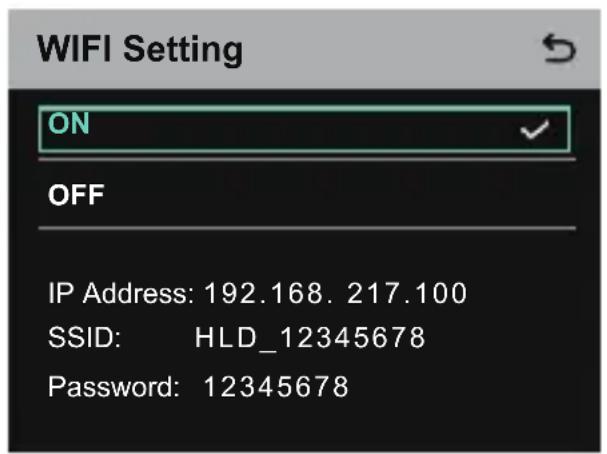

   1.1 Seleccione Wifi Setting para ENCENDER o APAGAR el Wi-Fi. Después de encenderlo, se mostrarán la dirección IP, el SSID y la contraseña.

Guía de funcionamiento

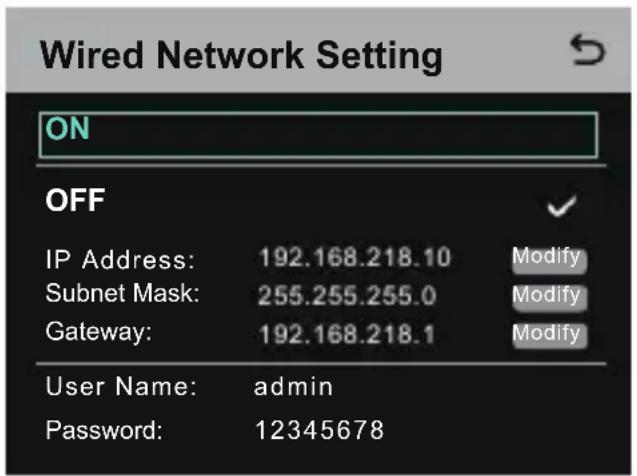

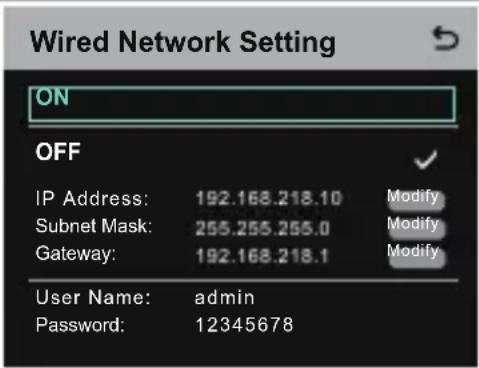

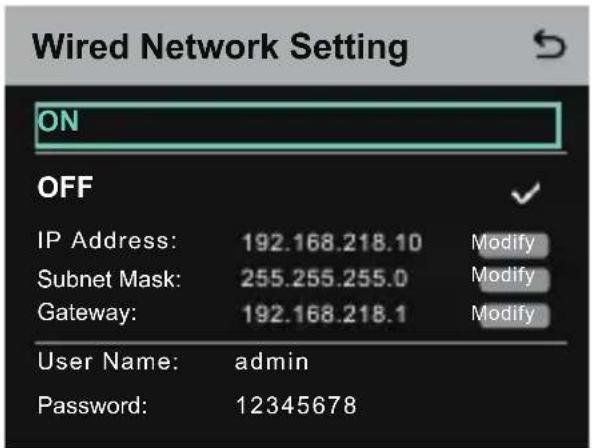

1.2 Seleccione Wired Network Setting para encender el DHCP. Si está apagado, también puede modificar la dirección IP, la máscara de subred y la puerta de enlace, además de ver el nombre de usuario y la contraseña para iniciar sesión en la web.

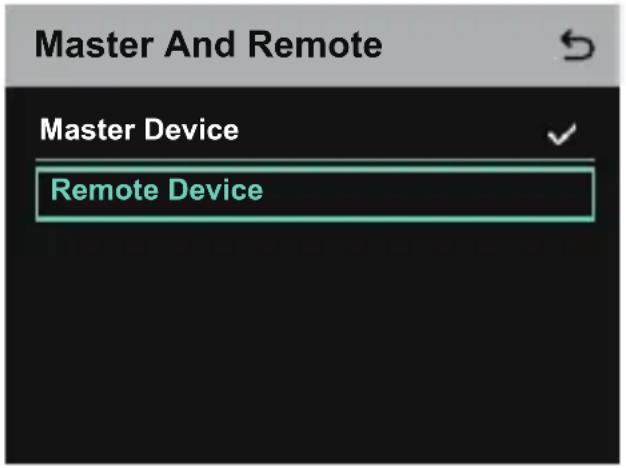

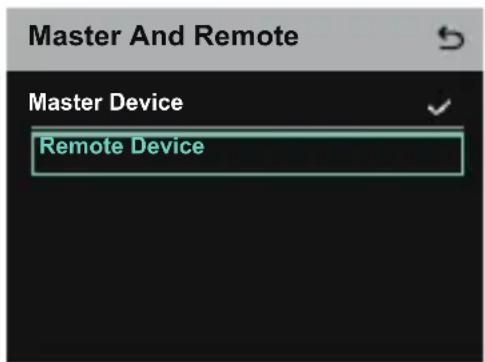

1. Seleccione M & R para establecer el hub como dispositivo principal o remoto.
   2.1 Seleccione Master Device para establecer el hub como dispositivo principal.

Guía de funcionamiento

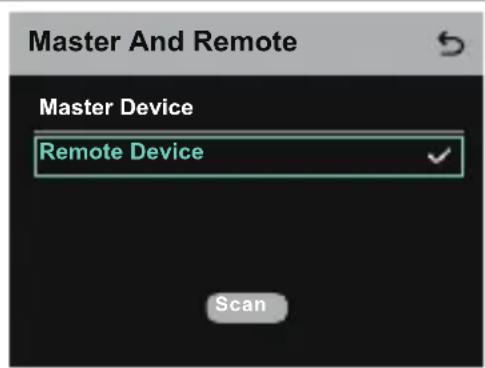

2.2 Seleccione Remote Device y luego Scan para buscar las direcciones IP de los dispositivos principales de la red. Seleccione la dirección IP del dispositivo principal correspondiente en la lista y confírmelo. El hub se establecerá como dispositivo remoto.

• Cuando solo se usa un hub, este se tiene que establecer como dispositivo principal.
• Cuando se usan dos o más hubs en una conexión en cascada, uno de ellos se tiene que establecer como dispositivo principal y los demás, como dispositivos remotos.

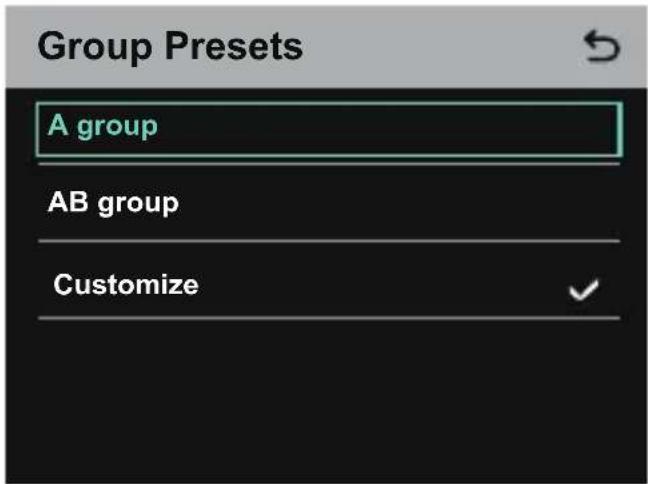

1. Seleccione Group para configurar los grupos y ver su estado.
   3.1 Hay tres opciones: A group (todos los dispositivos están en el grupo A), AB group (todos los dispositivos están en los grupos A y B) y Customize (la configuración de los grupos se puede personalizar en la web. Todos los dispositivos están en el grupo A por defecto).

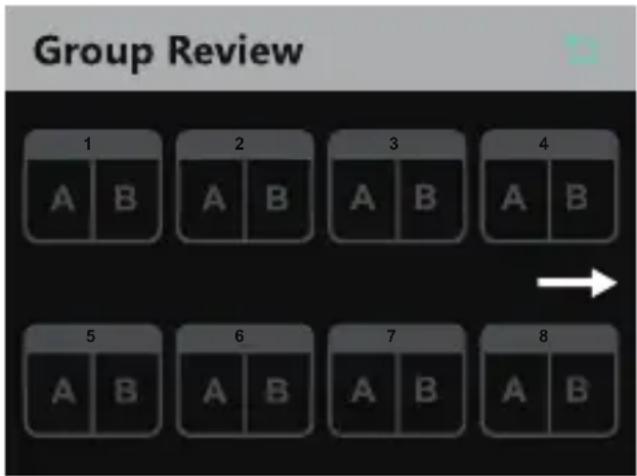

3.2 Seleccione Group Review para ver la configuración del grupo.

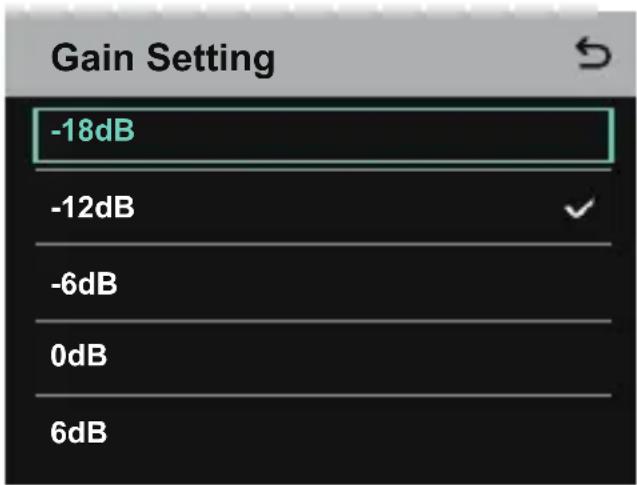

1. Seleccione PGM para ajustar la ganancia de audio PGM según el volumen de entrada.

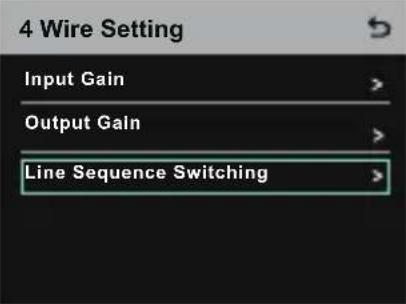

1. Seleccione 4 Wire para configurar el audio de 4 hilos.

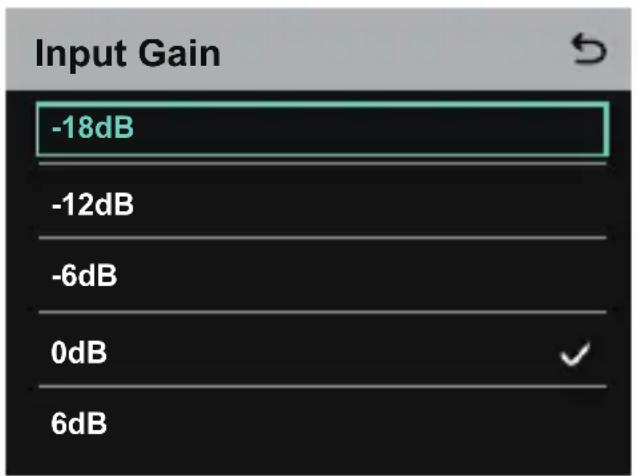

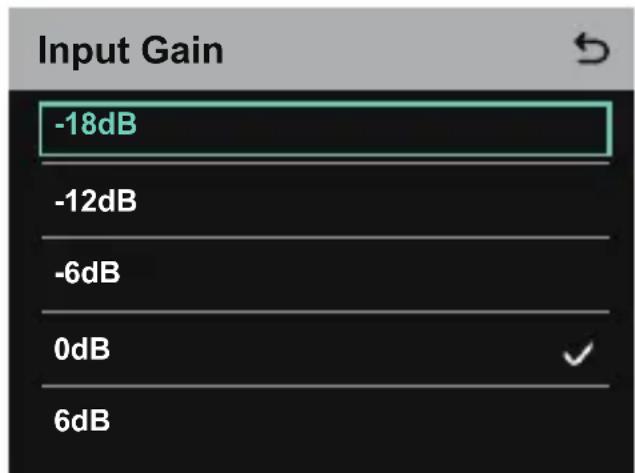

   5.1 Seleccione Input Gain para ajustar la ganancia de entrada según el volumen de entrada.

ES-9

Guía de funcionamiento

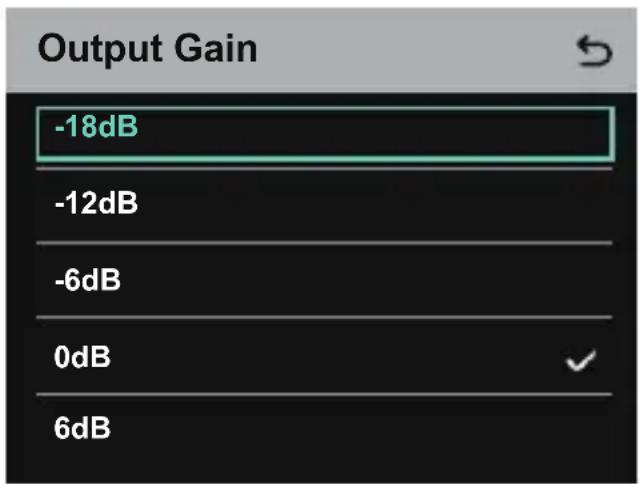

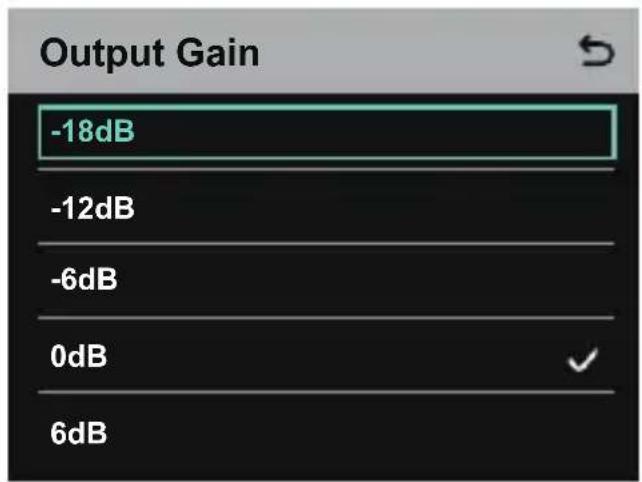

5.2 Seleccione Output Gain para ajustar la ganancia de salida según el volumen de entrada.

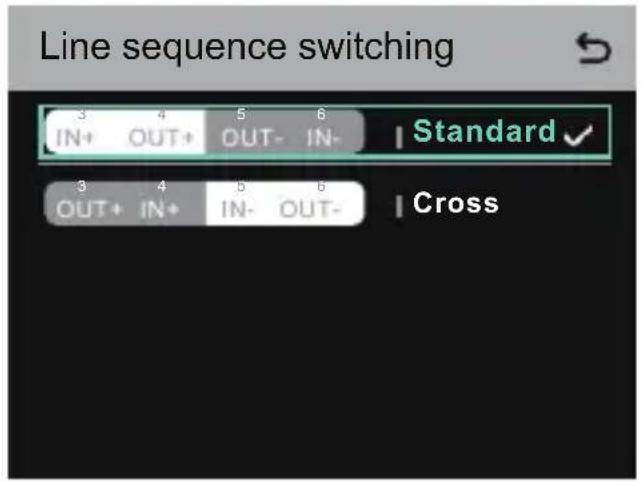

5.3 Seleccione Line Sequence Switching para cambiar entre los modos Standard y Cross.

Guía de funcionamiento

1. Seleccione 2 Wire para configurar el audio de 2 hilos.
   6.1 Conecte el hub a un dispositivo de 2 hilos y ajuste la compensación del cable y la resistencia del terminal correspondientes en el concentrador. Encienda el dispositivos de 2 hilos y apague o desconecte su micrófono para asegurarse de que no hay más transmisiones de audio en el enlace de 2 hilos. De lo contrario, la precisión de los ajustes de auto-null puede verse afectada. Después de seleccionar Auto Null, se configurará automáticamente el auto-null del dispositivo de 2 hilo en el hub.

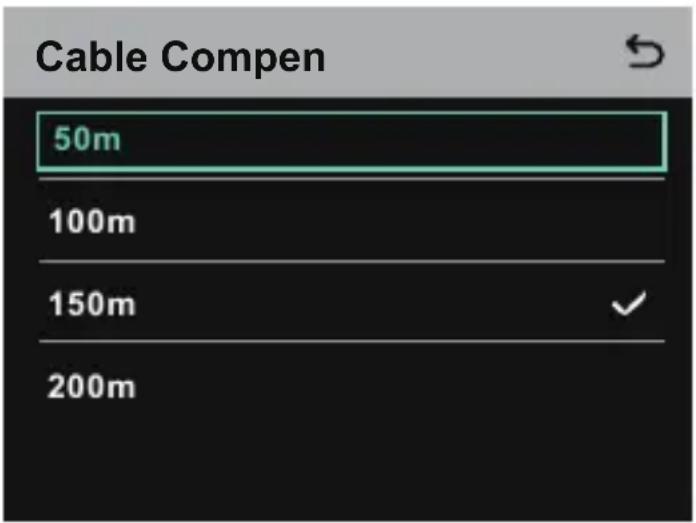

   6.2 Seleccione Cable Compen para comprobar la longitud del cable de 2 hilos y seleccionar la opción de compensación correspondiente según dicha longitud.

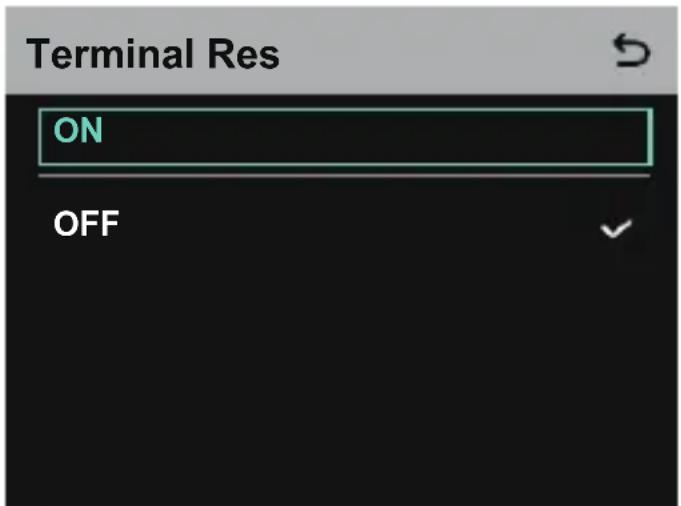

6.3 Seleccione Terminal Res para comprobar si el dispositivo de 2 hilos conectado a la interfaz de 2 hilos tiene resistencia de terminal. Si tiene, seleccione OFF. De lo contrario, seleccione ON.

Guía de funcionamiento

6.4 Seleccione Input Gain para ajustar la ganancia de entrada según el volumen de entrada.

6.5 Seleccione Output Gain para ajustar la ganancia de salida según el volumen de entrada.

Guía de funcionamiento

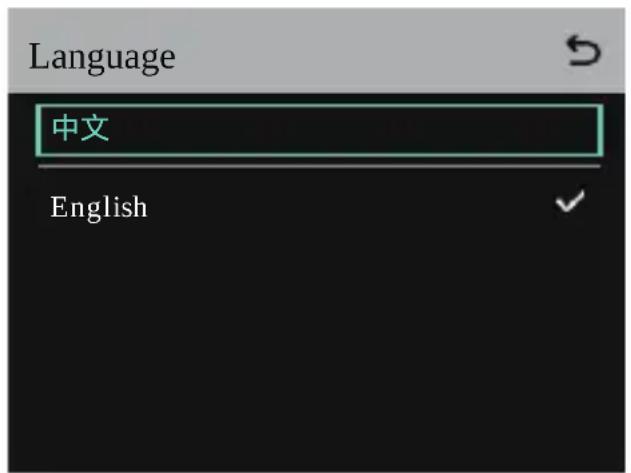

1. Seleccione Language para configurar el idioma. Puede cambiar entre chino y inglés.

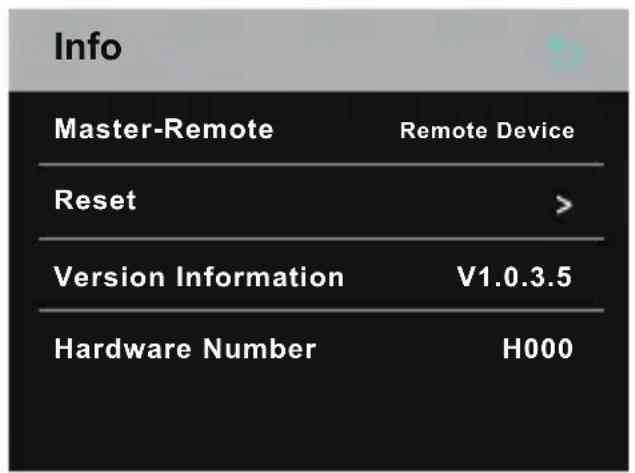

1. Seleccione Info para ver información sobre el hub.

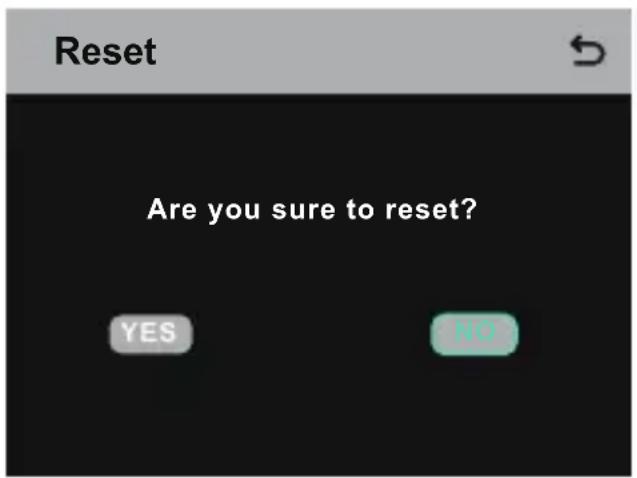

8.1 Seleccione Reset para restaurar la configuración del hub a los valores de fábrica.

Guía de funcionamiento

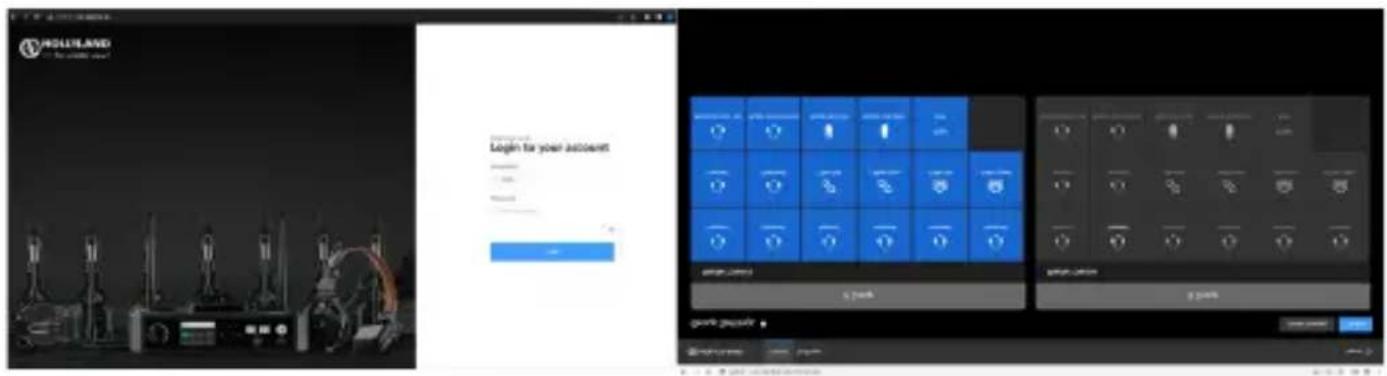

Configuración de los grupos desde un ordenador

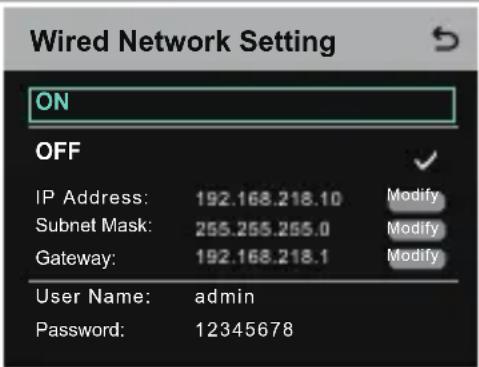

- Seleccione Network > Wired Network Setting para ver la dirección IP predeterminada, el nombre de usuario y la contraseña del hub.

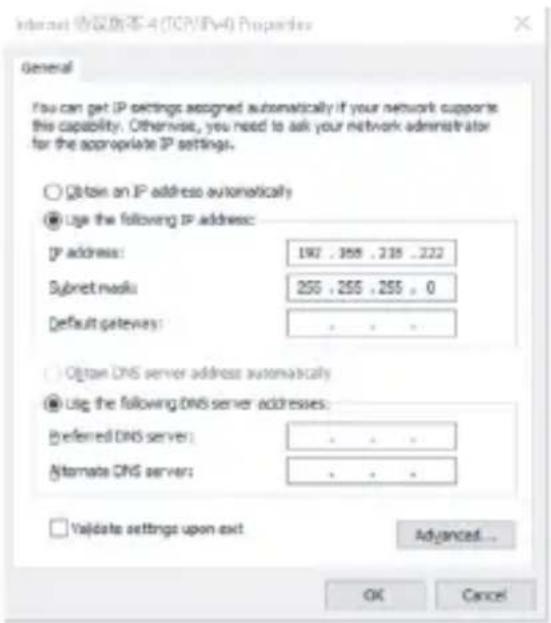

- Use un cable de red para conectar el hub a un ordenador a través de la interfaz RJ45 y ajuste la dirección IP del ordenador como 192.168.218. XXX. La dirección IP predeterminada del hub es 192.168.218.10.

- Abra un navegador en el ordenador y visite http://192.168.218.10 para acceder a la página de configuración del hub.

Guía de funcionamiento

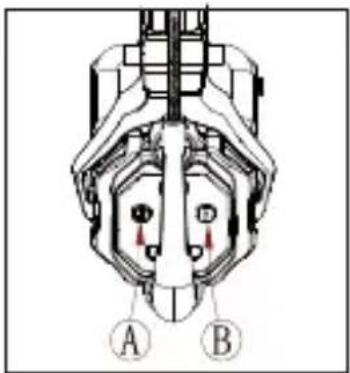

Botones de grupo A y B en los auriculares

Después de configurar los grupos en el hub, se encenderán los botones A o B de un auricular conectado. El estado de la luz de los botones indica a qué grupo se ha unido el auricular. Para unirse al grupo A o B, o salir de ellos, basta con pulsar los botones A o B en el auricular.

Estado de la luz de los botones A y B	Descripción
Encendido en naranja	El usuario del auricular está en el grupo correspondiente. En este caso, el usuario del auricular puede escuchar a los otros usuarios del grupo, y hablar con ellos.
APAGADO	El usuario del auricular no está en el grupo correspondiente. En este caso, el usuario del auricular no puede hablar con los demás usuarios del grupo, ni escucharlos.

Guía de funcionamiento

Conexión en cascada

Se pueden conectar en cascada múltiples hubs para aumentar el número de auriculares. El hub admite dos métodos de conexión en cascada: la conexión mediante señales analógicas de 4 hilos y mediante señales digitales de IP. Por lo general, se recomienda conectar dos hubs usando señales analógicas de 4 hilos, y tres hubs o más usando señales digitales de IP.

Se recomienda usar un cable CAT5e para la conexión en cascada y un 568B estándar para la interfaz RJ45.

Cable de red estándar Especificaciones Longitud máxima
	CAT5eCAT6e	300 metros

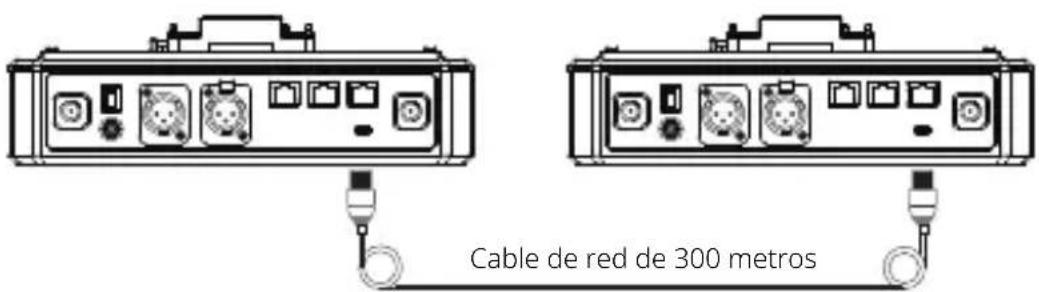

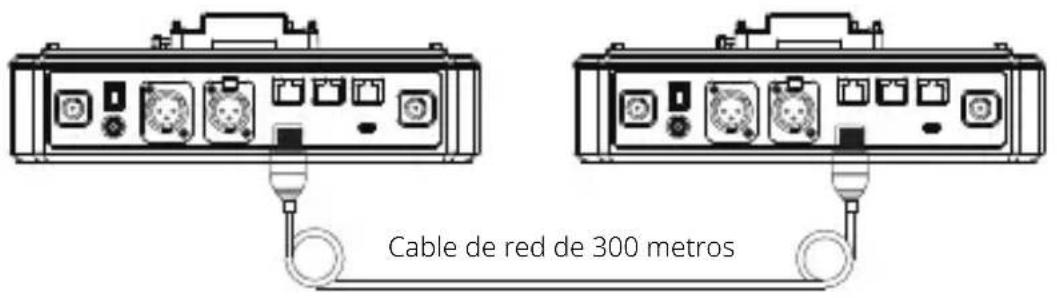

Conexión en cascada de dos sistemas a través de la interfaz de 4 hilos

Use un cable de red estándar para conectar dos hubs a través de la interfaz de 4 hilos. El cable de red puede tener una longitud de hasta 300 metros.

Guía de funcionamiento

Configuración de 4 hilos

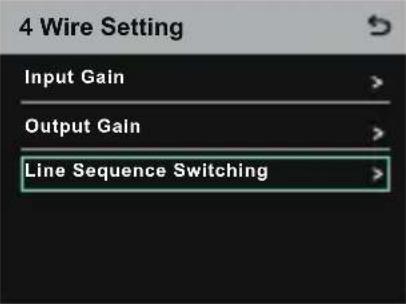

Después de conectar dos hubs usando un cable de red, seleccione 4 Wire > Line Sequence Switching en los hubs, y luego Standard en uno de los hubs y Cross en el otro.

Pantalla del hub

Hub 1	Seleccione 4 Wire > Line Sequence Switching.	Seleccione Standard.
Configuración de 4 hilos
Hub 2	Seleccione 4 Wire > Line Sequence Switching.	Seleccione Cross.
Configuración de 4 hilos

Conexión en cascada de dos sistemas a través de la red IP

Use un cable de red estándar para conectar dos hubs a través de la interfaz RJ45. Cualquiera de las dos interfaces RJ45 son válidas. El cable de red puede tener una longitud de hasta 300 metros.

Configuración de M & R

Después de conectar dos hubs usando un cable de red, seleccione M & R en los hubs para establecer el modo del hub. En uno de los hubs, seleccione Master Device. En el otro hub, seleccione Remote Device > Scan y luego la dirección IP del hub principal correspondiente.

Tenga en cuenta que la función que permite obtener la dirección IP automáticamente en Network > Wired Network Setting debe estar desactivada en los dos hubs.

Pantalla del hub

Hub 1	Seleccione Network > Wired Network Setting > OFF.	Seleccione M & R > Master Devi-ce.
Configura-ción de la red
Hub 2	Seleccione Network > Wired Network Setting > OFF.	Seleccione M & R > Remote Device > Scan.
Configura-ción de la red

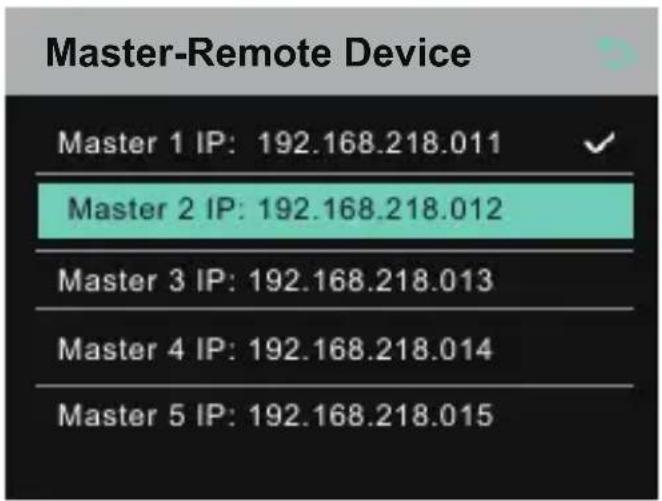

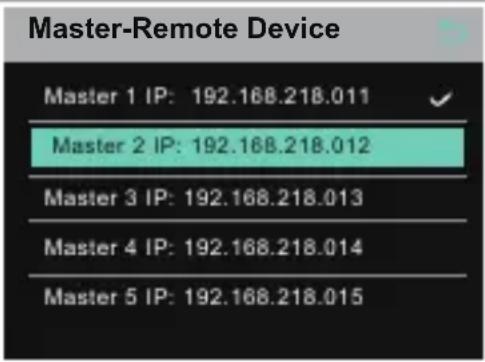

	Después de seleccionar Scan, se mostrarán las direcciones IP de los dispositivos principales. Luego seleccione la dirección IP usando los botones de flecha y pulse el botón de menú/confirmación para confirmar la dirección IP.

Guía de funcionamiento

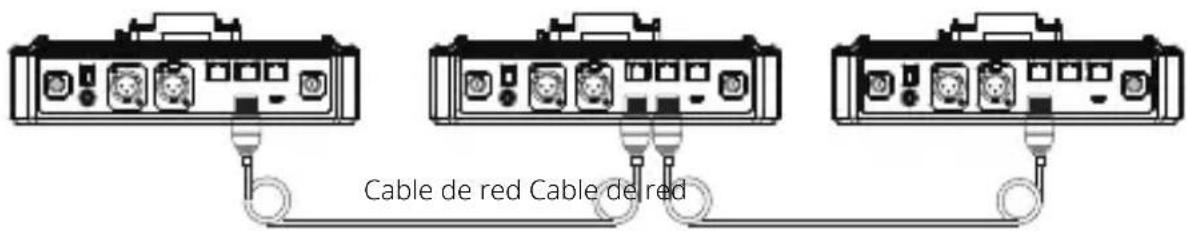

Conexión en cascada de tres sistemas a través de la red IP

Se recomienda usar la conexión de red IP para conectar tres hubs. En uno de los hubs, seleccione Master Device, y en los otros dos, seleccione Remote Device.

Antena Externa
Fuente de alimentación	Alimentación con CC, batería NP-FN, batería V-mount, batería G-mount
Ajuste de volumen Perilla de ajuste
Consumo de energía <4,5 W
Dimensiones	(L x An x Al): 259,9 mm x 180,5 mm x 65,5 mm (10,2" x 7,1" x 2,6")
Peso neto Unos 1300 g	(45,9 oz) sin las antenas
Alcance de transmisión	Línea de visión de 350 m
Banda de frecuencia 1,9 GHz (DECT)
Ancho de banda 1728 MHz
Tecnología inalámbrica	Salto de frecuencia adaptativo
Potencia inalámbrica	≤ 21 dBm (125,9 mW)
Modo de modulación GFSK
Sensibilidad de RX <-90 dBm
Frecuencia de respuesta	150 Hz ~ 7 kHz
Relación señal-ruido >55 dB
Distorsión <1 %
Presión sonora de entrada	>115 dBSPL
Rango de temperatu-ras	De 0 °C a 45 °C (en funcionamiento) De -10 °C a 60 °C (guardado)

Nota:
1. La banda de frecuencia y la potencia inalámbrica pueden variar según el país y la región.
2. La temperatura de funcionamiento más alta es de 40 °C cuando el adaptador se usa para la fuente de alimentación.

Medidas de seguridad

No coloque el producto cerca o dentro de dispositivos que produzcan calor (incluyendo, entre otros, microondas, cocinas de inducción, hornos eléctricos, calentadores eléctricos, ollas de presión, calentadores de agua y estufas de gas) para evitar que la batería se sobrecaliente y explote.

Use solo estuches de carga, cables y baterías originales con el producto. El uso de accesorios no originales puede causar descargas eléctricas, fuego, explosiones u otros peligros.

Asistencia técnica

Si encuentra algún problema al usar el producto u necesita ayuda, póngase en contacto con el equipo de asistencia técnica de Hollyland de las siguientes formas:

Todos los derechos pertenecen a Shenzhen Hollyland Technology Co., Ltd. Sin la aprobación por escrito de Shenzhen Hollyland Technology Co., Ltd., ninguna organización o individuo puede copiar o reproducir parte o la totalidad del contenido del texto sin autorización y no puede difundirlo de ninguna forma.

Declaración de la marca registrada

Todas las marcas comerciales pertenecen a Shenzhen Hollyland Technology Co., Ltd.

Nota:

Debido a las actualizaciones de la versión del producto o a otras razones, esta guía rápida se actualizará de vez en cuando. A menos que se acuerde lo contrario, este documento se proporciona como una guía para su uso. Todas las declaraciones, informaciones y recomendaciones contenidas en este documento no constituyen garantías de ningún tipo, expresas o implícitas.
