Optimate 2 - Carregador de pilhas Tecmate - Manual de utilização gratuito

Tipo de produto	Carregador automático para bateria chumbo-ácido 12V
Marca	Tecmate
Modelo	Optimate 2
Uso	Interior apenas, classe II
Tipo de bateria compatível	Chumbo-ácido 12V (partida, AGM, gel)
Capacidade da bateria	3 Ah a 96 Ah
Corrente de carga máxima	0,8 A (carga principal)
Tensão de carga	14,2–14,5 V (principal), 13,6 V (manutenção)
Funções	Carga principal, otimização, teste de retenção, manutenção flutuante
Indicadores LED	4 LEDs: ligado, polaridade invertida, carga, manutenção
Proteção	Inversão de polaridade, curto-circuito, sobretensão
Modo economia de energia	Consumo < 0,5 W em espera
Alimentação de entrada	100–240 V CA, 50/60 Hz
Cabo de saída	Grampos jacaré + cabo com olhal (removível, fusível 15A)
Dimensões (aprox.)	150 x 70 x 40 mm
Peso (aprox.)	500 g
Garantia	3 anos
Acessórios incluídos	2 conjuntos de cabos de conexão, manual do usuário
Segurança	Não carregar baterias congeladas, NiCd, NiMH, Li-ion ou não recarregáveis
Manutenção	Verificar conexões regularmente, limpar terminais se necessário

Perguntas frequentes - Optimate 2 Tecmate

Que tipos de bateria o Optimate 2 pode carregar?

O Optimate 2 foi projetado para baterias de chumbo-ácido de 12V, incluindo baterias AGM e gel. Não é adequado para baterias NiCd, NiMH, Li-ion ou não recarregáveis. A capacidade recomendada é de 3 a 96 Ah.

Como saber se minha bateria está totalmente carregada?

O carregador indica o fim da carga pelo LED #4 (manutenção) que permanece aceso fixo. O programa alterna então entre teste de retenção e carga de manutenção a cada 30 minutos. Se o LED #4 piscar ou se os LEDs #3 e #4 alternarem, isso pode indicar um problema na bateria.

O que significam os indicadores LED no Optimate 2?

LED #1 (Ligado) : alimentação de rede presente. LED #2 (Polaridade invertida) : conexões invertidas, corrija. LED #3 (Carga) : processo de carga em andamento. LED #4 (Manutenção) : bateria cheia, modo manutenção ativo. Piscadas específicas indicam etapas particulares (recuperação, otimização, teste).

Posso deixar o carregador conectado permanentemente?

Sim, o Optimate 2 foi projetado para conexão de longo prazo. Uma vez que a bateria esteja totalmente carregada, ele entra no modo manutenção flutuante a 13,6V e alterna com testes de retenção. Isso mantém a bateria em 100% sem risco de sobrecarga, mesmo por meses.

O que fazer se o LED de polaridade invertida (LED #2) acender?

O LED #2 indica que os grampos estão mal conectados: o grampo vermelho deve estar no terminal positivo (+) e o grampo preto no terminal negativo (-) ou na massa. Desconecte imediatamente o carregador da rede, inverta as conexões e reconecte. Nunca inverta as polaridades.

Como fazer a manutenção de uma bateria durante o inverno com o Optimate 2?

Conecte o Optimate 2 permanentemente à bateria. O carregador monitora e mantém a tensão, alternando carga e teste. Para baterias com tampas, verifique o nível de eletrólito a cada duas semanas e complete com água destilada se necessário. Certifique-se de que o carregador esteja protegido da umidade e do gelo.

O Optimate 2 pode recuperar uma bateria sulfatada?

Sim, até certo ponto. O carregador possui um modo de recuperação de baixa tensão (a partir de 2V) que envia pulsos de corrente de até 0,8A por 15 minutos a 2 horas para dessulfatar a bateria. Se a bateria estiver muito danificada, o carregador indicará isso por piscadas alternadas dos LEDs #3 e #4.

Quais são as precauções de segurança importantes ao usar?

Sempre leia o manual antes de usar. Não use perto de chamas ou faíscas (gases explosivos). Use óculos e luvas de proteção. Não carregue uma bateria congelada. Desconecte da rede antes de conectar/desconectar a bateria. Use apenas em ambientes internos. Não carregue pilhas secas ou outros tipos de baterias.

Qual é o tempo de carga típico para uma bateria de moto?

O tempo de carga é aproximadamente igual à capacidade em Ah da bateria. Por exemplo, uma bateria de 10 Ah levará cerca de 10 horas para atingir o modo manutenção. Baterias profundamente descarregadas podem necessitar de mais tempo, até 96 horas no máximo por segurança.

O que fazer se o carregador não ligar ou se nenhum LED acender?

Verifique primeiro a alimentação de rede: conecte o carregador em uma tomada funcional e certifique-se de que o cabo não está danificado. Se o LED #1 não acender mesmo após verificação, o carregador pode estar com defeito. Entre em contato com o serviço pós-venda Tecmate para suporte sob garantia (3 anos).

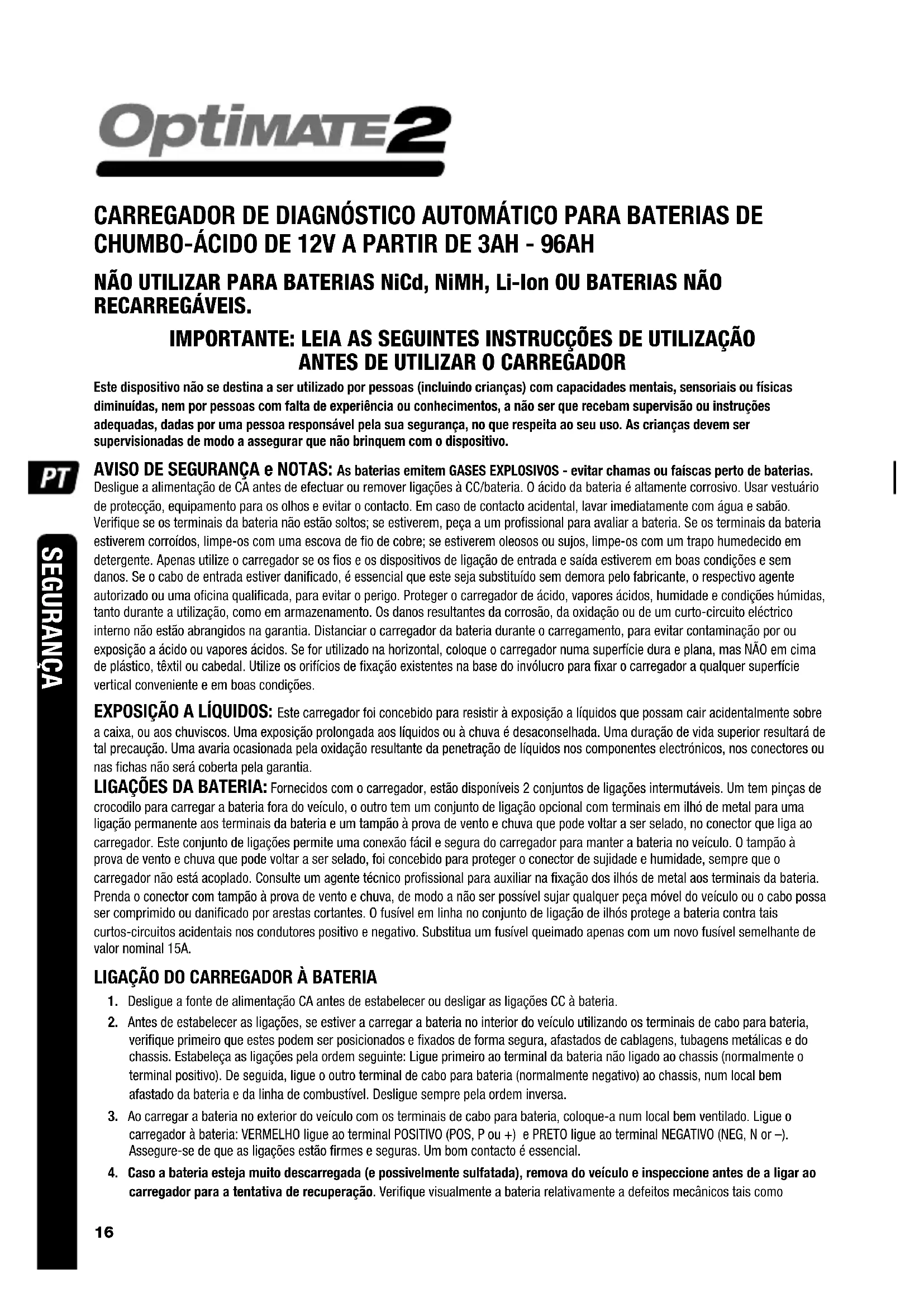

MANUAL DE UTILIZADOR Optimate 2 Tecmate

INSTRUÇÕES DE UTILIZAÇÃO

IMPORTANTE: Ler antes de utilizar.

Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais, sensoriais ou físicas diminuídas, nem por pessoas com falta de experiência ou conhecimentos, a não ser que recebam supervisão ou instruções adequadas, dadas por uma pessoa responsável pela sua segurança, no que respeita ao seu uso. As crianças devem ser supervisionadas de modo a assegurar que não brinquem com o dispositivo.

AVISO DE SEGURANÇA e NOTAS: As baterias emitem GASES EXPLOSIVOS - evitar chamas ou faíscas perto de baterias. Desligue a alimentação de CA antes de efectuar ou remover ligações à CC/bateria. O ácido da bateria é altamente corrosivo. Usar vestuário de protecção, equipamento para os olhos e evitar o contacto. Em caso de contacto acidental, lavar imediatamente com água e sabão. Verifique se os terminais da bateria não estão soltos; se estiverem, peça a um profissional para avaliar a bateria. Se os terminais da bateria estiverem corroídos, limpe-os com uma escova de fio de cobre; se estiverem oleosos ou sujos, limpe-os com um trapo humedecido em detergente. Apenas utilize o carregador se os fios e os dispositivos de ligação de entrada e saída estiverem em boas condições e sem danos. Se o cabo de entrada estiver danificado, é essencial que este seja substituído sem demora pelo fabricante, o respectivo agente autorizado ou uma oficina qualificada, para evitar o perigo. Proteger o carregador de ácido, vapores ácidos, humidade e condições húmidas, tanto durante a utilização, como em armazenamento. Os danos resultantes da corrosão, da oxidação ou de um curto-circuito eléctrico interno não estão abrangidos na garantia. Distanciar o carregador da bateria durante o carregamento, para evitar contaminação por ou exposição a ácido ou vapores ácidos. Se for utilizado na horizontal, coloque o carregador numa superfície dura e plana, mas NÃO em cima de plástico, têxtil ou cabedal. Utilize os orifícios de fixação existentes na base do invólucro para fixar o carregador a qualquer superfície vertical conveniente e em boas condições.

EXPOSIÇÃO A LÍQUIDOS: Este carregador foi concebido para resistir à exposição a líquidos que possam cair acidentalmente sobre a caixa, ou aos chuviscos. Uma exposição prolongada aos líquidos ou à chuva é desaconselhada. Uma duração de vida superior resultará de tal precaução. Uma avaria ocasionada pela oxidação resultante da penetração de líquidos nos componentes electrónicos, nos conectores ou nas fichas não será coberta pela garantia.

LIGAÇÕES DA BATERIA: Fornecidos com o carregador, estão disponíveis 2 conjuntos de ligações intermutáveis. Um tem pinças de crocodilo para carregar a bateria fora do veículo, o outro tem um conjunto de ligação opcional com terminais em ilhó de metal para uma ligação permanente aos terminais da bateria e um tampão à prova de vento e chuva que pode voltar a ser selado, no conector que liga ao carregador. Este conjunto de ligações permite uma conexão fácil e segura do carregador para manter a bateria no veículo. O tampão à prova de vento e chuva que pode voltar a ser selado, foi concebido para proteger o conector de sujidade e humidade, sempre que o carregador não está acoplado. Consulte um agente técnico profissional para auxiliar na fixação dos ilhós de metal aos terminais da bateria. Prenda o conector com tampão à prova de vento e chuva, de modo a não ser possível sujar qualquer peça móvel do veículo ou o cabo possa ser comprimido ou danificado por arestas cortantes. O fusível em linha no conjunto de ligação de ilhós protege a bateria contra tais curtos-circuitos acidentais nos condutores positivo e negativo. Substitua um fusível queimado apenas com um novo fusível semelhante de valor nominal 15A.

LIGAÇÃO DO CARREGADOR À BATERIA

1. Desligue a fonte de alimentação CA antes de estabelecer ou desligar as ligações CC à bateria.
2. Antes de estabelecer as ligações, se estiver a carregar a bateria no interior do veículo utilizando os terminais de cabo para bateria, verifique primeiro que estes podem ser posicionados e fixados de forma segura, afastados de cablagens, tubagens metálicas e do chassis. Estabeleça as ligações pela ordem seguinte: Ligue primeiro ao terminal da bateria não ligado ao chassis (normalmente o terminal positivo). De seguida, ligue o outro terminal de cabo para bateria (normalmente negativo) ao chassis, num local bem afastado da bateria e da linha de combustível. Desligue sempre pela ordem inversa.
3. Ao carregar a bateria no exterior do veículo com os terminais de cabo para bateria, coloque-a num local bem ventilado. Ligue o carregador à bateria: VERMELHO ligue ao terminal POSITIVO (POS, P ou +) e PRETO ligue ao terminal NEGATIVO (NEG, N or -). Assegure-se de que as ligações estão firmes e seguras. Um bom contacto é essencial.
4. Caso a bateria esteja muito descarregada (e possivelmente sulfatada), remova do veículo e inspeccione antes de a ligar ao carregador para a tentativa de recuperação. Verifique visualmente a bateria relativamente a defeitos mecânicos tais como

bojamento ou fendas, ou sinais de derrames de electrólito. Caso a bateria tenha tampas para enchimento e as placas dentro das células possam ser vistas a partir do exterior, examine cuidadosamente a bateria para determinar se alguma das células parece estar diferente das outras (por exemplo, depósitos brancos entre as placas, placas a tocarem-se). Se verificar que existem defeitos mecânicos, não tente carregar a bateria: leve-a para ser avaliada por um profissional.

1. Se a bateria é nova, leia cuidadosamente as instruções de segurança e de operação do fabricante antes de ligar o carregador. Caso aplicável, siga cuidadosa e exactamente as instruções de enchimento com ácido.

UTILIZAÇÃO DO OPTIMATE 2: INICIAR A CARGA ;

Por razões de segurança, a saída do OptiMate só será activada se estiver ligada uma bateria com pelo menos 2V.

BATERIAS NEGLIGENCIADAS TOTALMENTE DESCARREGADAS: Preste especial atenção ao seguinte, que é importante sobretudo para baterias relativamente pequenas, como as usadas em motociclos, aparadores de relva, motas aquáticas, motos de neve e semelhantes: Uma bateria, deixada profundamente descarregada por um longo período de tempo, pode desenvolver danos materiais permanentes em uma ou mais células. Tais baterias podem aquecer excessivamente durante cargas de corrente elevada. Pare de carregar qualquer bateria imediatamente, se a bateria ficar demasiado quente ao toque.

Monitorize a temperatura da bateria durante a primeira hora e, depois, de hora a hora. Verifique se existem sinais invulgares, como formação de bolhas ou fuga de electrólito, aumento de actividade numa célula em comparação com as outras, ou sons sibilantes. Se, em qualquer momento, a bateria ficar demasiado quente ao toque ou surgirem sinais invulgares, DESCONECTE O CARREGADOR IMEDIATAMENTE.

MODO ECOLÓGICO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À ALIMENTAÇÃO DE CORRENTE CA: O conversor de corrente desliga-se/entra em modo ECO quando o carregador não está ligado a uma bateria, resultando num consumo de corrente muito reduzido, inferior a 0,5W, equivalente ao consumo de 0,012 kWh por dia. Quando uma bateria é ligada ao carregador, o consumo de corrente depende da necessidade da bateria e de se esta se encontra ligada ao veículo / circuito electrónico. Depois de a bateria ter sido carregada e de o programa de carregamento se encontrar no modo de carregamento de manutenção de longo prazo (para manter a bateria a 100% de carga) o consumo total de corrente é estimado em 0,060 kWh por dia ou menos.

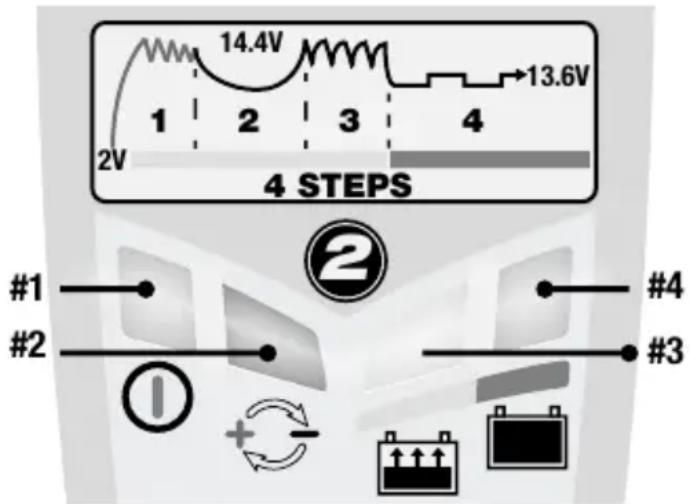

As indicações LED descritas mais abaixo e os respectivos textos aparecem na ordem lógica do desenrolar do programa.

LED #1 - Activado. Este LED confirma a presença de alimentação AC para o carregador. A intensidade da luz é baixa durante o MODO DE POUPANÇA DE ENERGIA.

LED #2 Polaridades invertidas – conexões erradas na saída. Corrigir para activação.

LED #3 CARREGAMENTO

3.2 CARREGAMENTO BRUTO: uma corrente constante de 0,8Amps, no máximo, é aplicada na bateria, até uma tensão de 14,2 - 14,5 V.

3.3. CARREGAMENTO DE OPTIMIZAÇÃO : o modo de CARREGAMENTO DE OPTIMIZAÇÃO começa quando a tensão atinge os 14.2 - 14.5 V pela primeira vez durante a fase de CARREGAMENTO BRUTO. O circuito de controlo de corrente fornece agora impulsos de corrente durante 30 minutos para equalizar as células individuais na bateria. O nível de carregamento da bateria é verificado. Caso a bateria necessite de mais carga, o programa prolonga o carregamento de OPTIMIZAÇÃO até a um máximo de 4 horas.

LED #4 - MANTENIMIENTO - Testes de retenção da carga, alternando a cada meia hora com manutenção da bateria.

4.1 Testes de retenção da carga - No caso de uma boa bateria capaz de permanecer acima dos 12.4V ao longo do teste de 30 minutos * (SEM CORRENTE DE CARREGAMENTO) o LED#4 permanece iluminado. Caso a tensão da bateria desça abaixo dos 12,4V durante o teste, o programa regressa ao passo 3.3.
* Primeiro teste = 12 horas. Se o tempo de carregamento foi inferior a 12 horas, o teste primeiro é prolongado até terem passado 24 horas.

Se os LED#3 e #4 alternam a cada 3-10 segundos, a tensão da bateria não é mantida ou que, apesar das tentativas de recuperação, não foi possível recuperar a bateria. Isto deve-se talvez a um defeito da própria bateria, como curto-circuito interno ou sulfatação total ou, no caso de uma bateria que permaneceu conectada a um veículo, poderá estar a indicar uma perda de corrente poderia assinalar uma perda de corrente sobre um feixe com anomalia, um interruptor ou contacto degradado, ou ainda a presença de acessórios que consomem corrente. Um consumo brusco como o ligar dos faróis enquanto o carregador está conectado pode também provocar uma queda de voltagem significativa. Retirar a bateria em todos os casos, voltar a conectar o OptiMate™ e recomeçar o programa. Se o mau resultado persistir, aconselha-se que leve a bateria a uma oficina de serviço profissional, que disponha de equipamento profissional para uma investigação mais completa.

4.2 Manutenção – carga flutuante encontra-se disponível um limite de tensão seguro de 13,6V e até 1A para prever qualquer descarga. A bateria tira a corrente necessária para compensar as perdas e consumos. Caso a tensão da bateria desça abaixo dos 12,4V, o programa regressa ao passo 3.3.

Manter uma bateria por períodos alargados: O OptiMate manterá uma bateria cujo estado seja bom, em qualquer segurança durante vários meses. Pelo menos uma vez em cada duas semanas, certifique-se de que as ligações entre o carregador e a bateria estão seguras, e, no caso de baterias com tampões em cada célula, desconecte a bateria do carregador, verifique o nível de electrólito, e, se necessário, encha as células (com água destilada, NÃO ácido), e volte a conectar. Quando lidar com baterias ou na zona em redor, tenha sempre o cuidado de observar os AVISOS DE SEGURANÇA descritos anteriormente.

Tempos de carga: O tempo necessário ao OptiMate™2, se a bateria estivar completamente descarregada mas contudo em bom estado, é aproximadamente igual à capacidade da bateria em Ah serão portanto necessárias mais ou menos 60 horas para que uma bateria de 60Ah seja levada à etapa 4. As baterias em estado de descarga profunda podem levar muito mais tempo.

GARANTIA LIMITADA

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300, Belgium, consente a presente garantia ao primeiro utilizador deste produto, sem possibilidade de transferibilidade. TecMate (International) NV garante este carregador durante três anos a partir da data de compra ao retalhista, contra os defeitos dos componentes ou de montagem. Se for o caso, o carregador será reparado ou substituído à descrição do fabricante. O comprador deve enviar por sua própria conta, o aparelho assim como uma prova de compra (veja "NOTA"), ao fabricante ou ao seu representante. Esta garantia limitada, torna-se nula se o aparelho for utilizado ou manipulado de forma inadequada ou se tiver sido reparado por toda outra pessoa física ou moral que o fabricante ou o seu representante. O fabricante não oferece nenhuma outra garantia que a presente, e excluí expressamente toda garantia conta danos consequenciais.

ESTA É A ÚNICA GARANTIA EXPRESSAMENTE CONSENTIDA PELO FABRICANTE. ESTE NÃO ASSUME E NÃO AUTORIZA QUEM QUER QUE SEJA A ASSUMIR OU ESTABELECER TODA OUTRA OBRIGAÇÃO LIGADA A ESTE PRODUTO, OUTRA QUE ESTA GARANTIA LIMITADA EXPRESSAMENTE CONSENTIDA. SUAS DIREITAS ESTATUTÁRIAS NÃO SÃO AFETADAS.

NOTA: Veja www.tecmate.com/warranty o contatem [e-mail]

OptiMate 2 e os nomes dos outros aparelhos mencionados neste texto como BatteryMate, TestMate e TestMate mini, são marcas registadas de TecMate International SA.

Pode-se encontrar mais informação sobre os produtos de TecMate em www.tecmate.com.

AUTOMATISCHES DIAGNOSE-LADEGERÄT FÜR 12V BLEIAKKUS VON 2,5Ah BIS 50Ah IN:
