Optimate 2 - Batterijlader Tecmate - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische lader voor loodzuuraccu 12V
Merk	Tecmate
Model	Optimate 2
Gebruik	Alleen binnenshuis, klasse II
Compatibel accutype	Loodzuur 12V (start, AGM, gel)
Accucapaciteit	3 Ah tot 96 Ah
Max. laadstroom	0,8 A (hoofdlading)
Laadspanning	14,2–14,5 V (hoofd), 13,6 V (onderhoud)
Functies	Hoofdlading, optimalisatie, retentietest, druppellading
LED-indicatoren	4 LED's: aan, omgekeerde polariteit, laden, onderhoud
Bescherming	Omgekeerde polariteit, kortsluiting, overspanning
Energiebesparingsmodus	Verbruik < 0,5 W in stand-by
Ingangsvoeding	100–240 V AC, 50/60 Hz
Uitgangskabel	Krokodillenklemmen + oogkabels (verwijderbaar, zekering 15A)
Afmetingen (bij benadering)	150 x 70 x 40 mm
Gewicht (bij benadering)	500 g
Garantie	3 jaar
Inbegrepen accessoires	2 sets aansluitkabels, gebruikershandleiding
Veiligheid	Laad geen bevroren accu's, NiCd, NiMH, Li-ion of niet-oplaadbare batterijen
Onderhoud	Controleer regelmatig aansluitingen, reinig polen indien nodig

Veelgestelde vragen - Optimate 2 Tecmate

Welke accutypes kan de Optimate 2 laden?

De Optimate 2 is ontworpen voor loodzuuraccu's van 12V, inclusief AGM- en gel-accu's. Het is absoluut niet geschikt voor NiCd-, NiMH-, Li-ion- of niet-oplaadbare batterijen. De aanbevolen capaciteit is 3 tot 96 Ah.

Hoe weet ik of mijn accu volledig is opgeladen?

De lader geeft het einde van het laden aan met de LED #4 (onderhoud) die constant brandt. Het programma schakelt dan elke 30 minuten tussen retentietest en onderhoudslading. Als LED #4 knippert of LED #3 en #4 afwisselen, kan dit duiden op een accuprobleem.

Wat betekenen de LED-lampjes op de Optimate 2?

LED #1 (Aan): netvoeding aanwezig. LED #2 (Omgekeerde polariteit): aansluitingen omgekeerd, corrigeren. LED #3 (Laden): laadproces bezig. LED #4 (Onderhoud): accu vol, onderhoudsmodus actief. Specifieke knipperpatronen duiden op bepaalde stappen (herstel, optimalisatie, test).

Kan ik de lader permanent aangesloten laten?

Ja, de Optimate 2 is ontworpen voor langdurige aansluiting. Zodra de accu volledig is opgeladen, schakelt hij over naar druppellading op 13,6V en wisselt af met retentietests. Dit houdt de accu op 100% zonder risico op overladen, zelfs gedurende maanden.

Wat te doen als de LED voor omgekeerde polariteit (LED #2) brandt?

LED #2 geeft aan dat de klemmen verkeerd zijn aangesloten: de rode klem moet op de positieve (+) pool en de zwarte klem op de negatieve (-) pool of massa. Haal de lader onmiddellijk van het net, keer de aansluitingen om en sluit opnieuw aan. Keer nooit de polariteit om.

Hoe onderhoud ik een accu in de winter met de Optimate 2?

Sluit de Optimate 2 permanent aan op de accu. De lader bewaakt en handhaaft de spanning, afwisselend laden en testen. Voor accu's met doppen controleert u elke twee weken het elektrolytniveau en vult u indien nodig aan met gedestilleerd water. Zorg ervoor dat de lader beschermd is tegen vocht en vorst.

Kan de Optimate 2 een gesulfateerde accu herstellen?

Ja, tot op zekere hoogte. De lader heeft een laagspanningsherstelmodus (vanaf 2V) die stroompulsen tot 0,8A stuurt gedurende 15 minuten tot 2 uur om de accu te ontsulfateren. Als de accu te beschadigd is, geeft de lader dit aan door afwisselend knipperen van LED #3 en #4.

Wat zijn belangrijke veiligheidsmaatregelen bij gebruik?

Lees altijd de handleiding voor gebruik. Niet gebruiken in de buurt van vuur of vonken (explosieve gassen). Draag een veiligheidsbril en handschoenen. Laad geen bevroren accu. Haal de stekker uit het stopcontact voordat u de accu aansluit/ loskoppelt. Alleen binnenshuis gebruiken. Laad geen droge batterijen of andere accutypes.

Wat is de typische laadtijd voor een motoraccu?

De laadtijd is ongeveer gelijk aan de capaciteit in Ah van de accu. Een accu van 10 Ah heeft bijvoorbeeld ongeveer 10 uur nodig om de onderhoudsmodus te bereiken. Diep ontladen accu's kunnen meer tijd nodig hebben, maximaal 96 uur voor de veiligheid.

Wat te doen als de lader niet start of geen LED brandt?

Controleer eerst de netvoeding: sluit de lader aan op een werkend stopcontact en zorg dat de kabel niet beschadigd is. Als LED #1 niet brandt na controle, is de lader mogelijk defect. Neem contact op met de Tecmate-klantenservice voor garantieafhandeling (3 jaar).

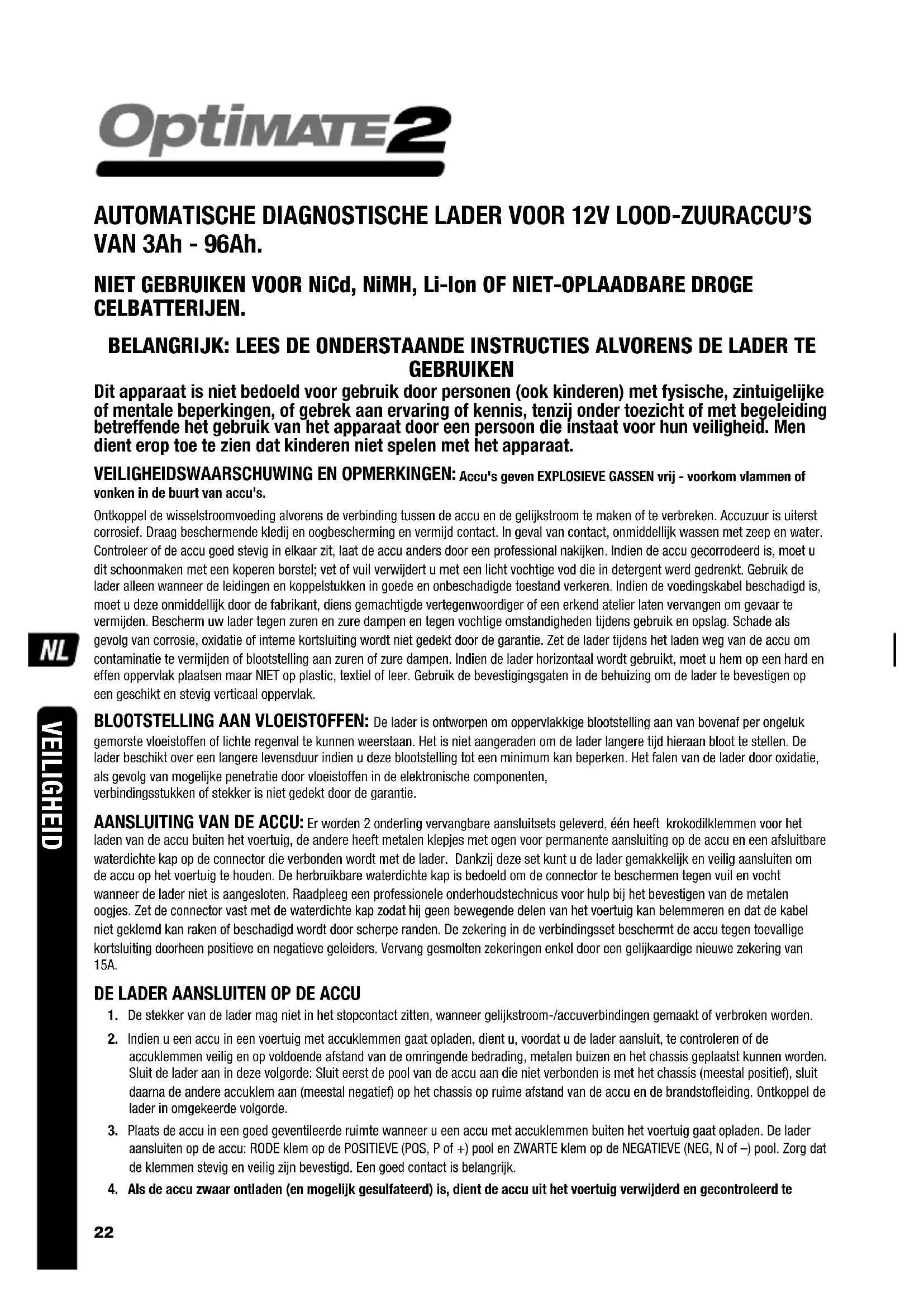

GEBRUIKSAANWIJZING Optimate 2 Tecmate

BELANGRIJK: Lees volledig voor gebruik

ISTRUZIONI PER L'USO

Dit apparaat is niet bedoeld voor gebruik door personen (ook kinderen) met fysische, zintuigelijke of mentale beperkingen, of gebrek aan ervaring of kennis, tenzij onder toezicht of met begeleiding betreffende het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Men dient erop toe te zien dat kinderen niet spelen met het apparaat.

VEILIGHEIDSWAARSCHUWING EN OPMERKINGEN: Accu's geven EXPLOSIEVE GASSEN vrij - voorkom vlammen of vonken in de buurt van accu's.

Ontkoppel de wisselstroomvoeding alvorens de verbinding tussen de accu en de gelijkstroom te maken of te verbreken. Accuzuur is uiterst corrosief. Draag beschermende kledij en oogbescherming en vermijd contact. In geval van contact, onmiddellijk wassen met zeep en water. Controleer of de accu goed stevig in elkaar zit, laat de accu anders door een professional nakijken. Indien de accu gecorrodeerd is, moet u dit schoonmaken met een koperen borstel; vet of vuil verwijdert u met een licht vochtige vod die in detergent werd gedrenkt. Gebruik de lader alleen wanneer de leidingen en koppelstukken in goede en onbeschadigde toestand verkeren. Indien de voedingskabel beschadigd is, moet u deze onmiddellijk door de fabrikant, diens gemachtigde vertegenwoordiger of een erkend atelier laten vervangen om gevaar te vermijden. Bescherm uw lader tegen zuren en zure dampen en tegen vochtige omstandigheden tijdens gebruik en opslag. Schade als gevolg van corrosie, oxidatie of interne kortsluiting wordt niet gedekt door de garantie. Zet de lader tijdens het laden weg van de accu om contaminatie te vermijden of blootstelling aan zuren of zure dampen. Indien de lader horizontaal wordt gebruikt, moet u hem op een hard en effen oppervlak plaatsen maar NIET op plastic, textiel of leer. Gebruik de bevestigingsgaten in de behuizing om de lader te bevestigen op een geschikt en stevig verticaal oppervlak.

BLOOTSTELLING AAN VLOEISTOFFEN: De lader is ontworpen om oppervlakkige blootstelling aan van bovenaf per ongeluk gemorste vloeistoffen of lichte regenval te kunnen weerstaan. Het is niet aangeraden om de lader langere tijd hieraan bloot te stellen. De lader beschikt over een langere levensduur indien u deze blootstelling tot een minimum kan beperken. Het falen van de lader door oxidatie, als gevolg van mogelijke penetratie door vloeistoffen in de elektronische componenten, verbindingsstukken of stekker is niet gedekt door de garantie.

AANSLUITING VAN DE ACCU: Er worden 2 onderling vervangbare aansluitsets geleverd, één heeft krokodilklemmen voor het laden van de accu buiten het voertuig, de andere heeft metalen klepjes met ogen voor permanente aansluiting op de accu en een afsluitbare waterdichte kap op de connector die verbonden wordt met de lader. Dankzij deze set kunt u de lader gemakkelijk en veilig aansluiten om de accu op het voertuig te houden. De herbruikbare waterdichte kap is bedoeld om de connector te beschermen tegen vuil en vocht wanneer de lader niet is aangesloten. Raadpleeg een professionele onderhoudstechnicus voor hulp bij het bevestigen van de metalen oogjes. Zet de connector vast met de waterdichte kap zodat hij geen bewegende delen van het voertuig kan belemmeren en dat de kabel niet geklemd kan raken of beschadigd wordt door scherpe randen. De zekering in de verbindingsset beschermt de accu tegen toevallige kortsluiting doorheen positieve en negatieve geleiders. Vervang gesmolten zekeringen enkel door een gelijkaardige nieuwe zekering van 15A.

DE LADER AANSLUITEN OP DE ACCU

1. De stekker van de lader mag niet in het stopcontact zitten, wanneer gelijkstroom-/accuverbindingen gemaakt of verbroken worden.
2. Indien u een accu in een voertuig met accuklemmen gaat opladen, dient u, voordat u de lader aansluit, te controleren of de accuklemmen veilig en op voldoende afstand van de omringende bedrading, metalen buizen en het chassis geplaatst kunnen worden. Sluit de lader aan in deze volgorde: Sluit eerst de pool van de accu aan die niet verbonden is met het chassis (meestal positief), sluit daarna de andere accuklem aan (meestal negatief) op het chassis op ruime afstand van de accu en de brandstofleiding. Ontkoppel de lader in omgekeerde volgorde.
3. Plaats de accu in een goed geventileerde ruimte wanneer u een accu met accuklemmen buiten het voertuig gaat opladen. De lader aansluiten op de accu: RODE klem op de POSITIEVE (POS, P of +) pool en ZWARTE klem op de NEGATIEVE (NEG, N of −) pool. Zorg dat de klemmen stevig en veilig zijn bevestigd. Een goed contact is belangrijk.
4. Als de accu zwaar ontladen (en mogelijk gesulfateerd) is, dient de accu uit het voertuig verwijderd en gecontroleerd te

worden voordat er een poging ondernomen wordt om de accu te herstellen. Controleer de accu visueel op mechanische defecten zoals vormverwijding, gescheurde behuizing of tekenen van elektrolytlekkage. Als de accu vuldoppen heeft en de platen in de cellen vanaf de buitenzijde zichtbaar zijn, kunt u voorzichtig proberen vast te stellen of bepaalde cellen afwijken van andere (bijvoorbeeld wit materiaal tussen de platen, platen die elkaar raken). Probeer de accu niet op te laden wanneer u mechanische defecten hebt vastgesteld, maar laat de accu nakijken door een vakman.

1. Lees de veiligheidsinstructies en de gebruiksaanwijzing van de fabrikant zorgvuldig door voordat u de lader aansluit op een nieuwe accu. Volg, indien van toepassing, de instructies betreffende het vullen van zuur zorgvuldig en nauwkeurig op.

GEBRUIK VAN DE OPTIMATE 2: BEGINNEN MET LADEN

Omwille van de veiligheid zal de uitgang van de OptiMate enkel geactiveerd worden indien er een accu met nog minstens 2V aan wordt gekoppeld.

LEGE VERWAARLOOSDE ACCU'S: Het volgende grondig lezen, in het bijzonder voor relatief kleine accu's voor gebruik op bromfietsen, grasmaaiers, jetski's, sneeuwscooters en dergelijke: Een accu die lange tijd diep ontladen blijft, kan permanente schade ontwikkelen in één of meer cellen. Deze accu's kunnen oververhitten tijdens het laden. Stop het laden onmiddellijk indien de accu onaangenaam heet aanvoelt.

Controleer de temperatuur van de accu tijdens het eerste uur en daarna om het uur. Kijk uit voor ongewone tekenen zoals borrelend of lekkend elektrolyt, een verhoogde activiteit in één cel in vergelijking met andere of een sissend geluid. Indien de accu onaangenaam warm aanvoelt of als u ongewone zaken ziet, ONTKOPPEL DE LADER DAN ONMIDDELLIJK.

ECO-STROOMBESPARINGSMODUS WANNEER DE LADER OP HET ELEKTRICITEITSNET IS

AANGESLOTEN: De vermogensomzetter wordt in de ECO-modus gezet wanneer de lader niet is aangesloten op een accu. Dit resulteert in een zeer lage stroomopname van minder dan 0,5W, wat overeenkomt met een stroomverbruik van 0,012 kWh per dag. Als er een accu is aangesloten op de lader is het stroomverbruik afhankelijk van de stroombehoefte van de accu en het aangesloten voertuig / de elektronische circuits. Wanneer de accu opgeladen is en het laadprogramma in de langetermijnonderhoudslaadmodus staat (om de accu 100% vol te houden) wordt het totale stroomverbruik geschat op 0,060 kWh per dag of minder.

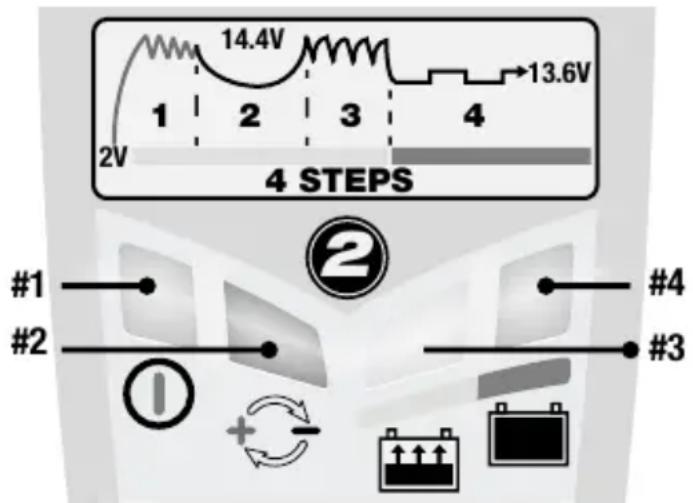

De LEDs hieronder en de desbetreffende paragrafen zijn in de volgorde van het laadprogramma genummerd.

LED #1 – Contact aan. Deze LED bevestigt de AC stroomtoevoer naar de lader. Lichtintensiteit is laag gedurende de ECO-stroombesparingsmodus

LED #2 toont omgekeerde polariteit - foute aansluiting. Keer om voor correcte aansluiting.

LED #3 - Laden

3.1. PULS-herstel: er wordt een stroom van maximaal 0,8 A geleverd in pulsen, om de accu met lage spanning voor te bereiden op de ontvangst van een normale laadstroom. Deze modus is met name effectief voor het herstellen van in de fabriek geactiveerde/"hoogwaardige" AGM lood- of cyclische accu's.

Laadtijd: minimaal 15 minuten, maximaal 2 uur.

3.2. VOLUME-LADING: De BULK-LAADfase levert een constante stroom van ongeveer 0,8Ampère max. aan de accu, met een spanning tot 14,2 - 14,5V.

3.3. Lading OPTIMALISEREN - De modus 'LADING OPTIMALISEREN' start wanneer de spanning tijdens de VOLUME-lading voor de eerste keer 14,2 - 14,5V bedraagt. Het stroombewakingscircuit levert nu gedurende 30 minuten pulsen om de afzonderlijke cellen in de accu te vereffenen. Het laadniveau van de accu wordt geverifieerd. Wanneer de accu nog verder moet worden geladen, breidt het programma de modus 'Lading

OPTIMALISEREN' uit tot maximaal 4 uur.

Nota Om veiligheidsredenen is de totale laadtijd beperkt tot 96 uur.

LED #4 : Het geavanceerde OptiMate-onderhoudsprogramma: Test van het behoud van lading elk half uur afwisselend met accu onderhoud.

4.1 TEST : In geval van een goede accu die boven 12,4 V blijft tijdens de gehele 30-minutentest* (GEEN LAADSTROOM), blijft LED #4 branden. Wanneer de accuspanning tijdens de test lager wordt dan 12,4 V keert het programma terug naar stap 3.3.
* Eerste test = 12 uur. Is de laadcyclus minder bedraagt dan 12 uur zal de eerste test verlengd worden tot er 24 uren verstreken zijn.

Wanneer LED #3 en #4 elkaar om de 3-10 seconden afwisselen, betekent dat de accuspanning na het laden niet wordt vastgehouden of dat ondanks verschillende recuperatiepogingen de accu niet kon worden gerecupereerd. Oorzaak kan een kortsluiting in de accu of een totale sulfatatie zijn. Als de accu nog aangesloten is op het voertuig, kan verlies van stroom wijzen op een stroomverlies in de bedrading, een slecht contact of stroomvragende accessoires. Verwijder steeds de accu uit het voertuig, sluit de OptiMate™ opnieuw aan en laat het programma opnieuw zijn werk doen. Als het resultaat nog niet beter is, wordt aangeraden de accu naar een professionele servicewerkplaats met professioneel materiaal te brengen voor een grondinger onderzoek.

4.2 Onderhoud – vlottend laden bij een veilig gelimiteerde spanning van 13,6V en tot 0,8A wordt beschikbaar gesteld om zelfontlading te vermijden. De accu kan nu stroom opnemen om zelfontlading te vermijden en om eventueel een laag verbruik te ondersteunen. Wanneer de accuspanning lager wordt dan 12,4 V keert het programma terug naar stap 3.3.

Een accu voor lange periodes onderhouden: De OptiMate zal een niet-defekte accu maandenlang veilig onderhouden. Minstens om de twee weken moet u controleren of de verbindingen tussen de lader en de accu veilig zijn. In geval van accu's met vuldoppen op elke cel moet u de accu loskoppelen van de lader, het elektrolytenpeil controleren en indien nodig de cellen bijvullen (met gedestilleerd water, NIET met zuur). Sluit daarna opnieuw aan. Bij het hanteren van accu's of het werken in de buurt ervan moet u altijd de bovenstaande VEILIGHEIDSVOORZORGEN naleven.

Laadtijd: De tijd die de OptiMate™ 3 nodig heeft voor het volledig laden van een lege, maar niet diep ontladen en/of beschadigde accu, ongeveer vergelijkbaar met het aantal Ah van de accu. Een 10Ah accu zou niet meer dan 10 uur nodig mogen hebben om tot de stap 3 over te gaan. Diep ontladen accu's zullen meer tijd nodig hebben.

BEPERKTE GARANTIE

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, België, staat deze beperkte garantie toe aan elke eerste koper van dit toestel. Deze beperkte garantie gaat in op de dag van aankoop en is niet overdraagbaar. De drie jaar geldige garantie aangeboden door TecMate (International) dekt alle erkende gebreken en arbeidskosten. Indien de lader defect blijkt te zijn tengevolge van een constructiefout, zal de klant het toestel altijd vooraf en op eigen kosten terugsturen naar de fabrikant of naar de nationale officiële verdeler, samen met een kopij van de aankoopfactuur (zie "NOTITIE"). In zulke gevallen, zal de eenheid ter keuze van de fabrikant worden hersteld of worden vervangen. Onkosten tengevolge van een ongeval, slordigheid, kwaadwilligheid, misbruik, niet conform gebruik volgens de aanwijzingen van de fabrikant, of herstellingen gedaan door door TecMate niet-erkende verdelers, zijn niet gedekt door de garantie.

DE BEPERKTE GARANTIE SLUIT UITDRUKKELIJK ALLE VERDERE VERANTWOORDELIJKHEID UIT MET BETREKKING TOT EVENTUELE SCHADEVERGOEDINGEN VAN WELKE AARD DAN OOK. UW STATUTAIRE RECHTEN WORDEN NIET BEÏNVLOED.

OptiMate 2 en de namen van andere producten zoals BatteryMate, TestMate en TestMate mini, die in deze instructies worden vermeld, zijn gedeponeerd handelsmerken van TecMate International NV.

Meer informatie over TecMate producten kan op www.tecmate.com worden gevonden.

CARICATORE AUTODIAGNOSTICO PER BATTERIE 12V PIOMBO-ACIDO DA 3Ah - 96Ah.

NON IDONEO PER BATTERIE NiCd, NiMH, Li-Ion O NON RICARICABILI.

IMPORTANTE: LEGGERE ATTENTAMENTE LE SEGUENTI ISTRUZIONI PRIMA DI UTILIZZARE IL CARICATORE
