Caractéristiques techniques	Chargeur de batteries intelligent pour batteries plomb-acide 6V et 12V, avec une capacité de charge de 0,8 A.
Modes de charge	Charge automatique en plusieurs étapes, y compris la détection de la batterie et la réparation des batteries sulfatées.
Utilisation	Idéal pour les motos, scooters, et petits véhicules, facile à utiliser avec une simple connexion.
Maintenance et réparation	Pas de maintenance nécessaire, mais il est recommandé de vérifier régulièrement l'état des câbles et des connexions.
Sécurité	Protection contre les courts-circuits, la surcharge et l'inversion de polarité.
Informations générales	Compact et léger, conçu pour un usage intérieur et extérieur, avec des indicateurs LED pour le statut de charge.

FOIRE AUX QUESTIONS - Optimate 2 Tecmate

Comment savoir si mon Tecmate Optimate 2 fonctionne correctement ?

Vérifiez les voyants lumineux sur le chargeur. Si le voyant de charge clignote, cela indique que le chargeur fonctionne. Consultez le manuel pour plus de détails sur les signaux lumineux.

Mon chargeur ne s'allume pas, que faire ?

Assurez-vous que le chargeur est correctement branché à une prise fonctionnelle. Vérifiez également le fusible de la prise. Si le problème persiste, contactez le service client.

Pourquoi ma batterie ne se charge-t-elle pas ?

Il peut y avoir plusieurs raisons : la batterie est trop déchargée, endommagée ou incompatible. Vérifiez l'état de la batterie et assurez-vous qu'elle est compatible avec le Tecmate Optimate 2.

Le chargeur indique que la batterie est pleine, mais je ne peux pas démarrer mon véhicule. Que faire ?

Cela peut indiquer que la batterie est défectueuse. Essayez de tester la batterie avec un multimètre. Si elle ne maintient pas la tension, il peut être temps de la remplacer.

Puis-je utiliser le Tecmate Optimate 2 pour charger des batteries de type AGM ?

Oui, le Tecmate Optimate 2 est conçu pour charger des batteries plomb-acide, y compris les batteries AGM. Assurez-vous de suivre les instructions du manuel pour une utilisation optimale.

Est-il normal que le chargeur devienne chaud pendant la charge ?

Oui, c'est normal que le chargeur génère de la chaleur pendant le processus de charge. Assurez-vous qu'il est utilisé dans un endroit bien ventilé et ne bloquez pas les évents.

Que faire si le chargeur ne cesse de clignoter ?

Un clignotement continu peut indiquer un problème de connexion ou une batterie défectueuse. Vérifiez les connexions et assurez-vous qu'elles sont propres et sécurisées. Si le problème persiste, consultez le manuel ou le service client.

Le chargeur est compatible avec toutes les tailles de batteries ?

Le Tecmate Optimate 2 est conçu pour charger des batteries de 12V de différentes tailles. Vérifiez les spécifications de votre batterie pour vous assurer qu'elle est compatible.

Comment entretenir mon Tecmate Optimate 2 ?

Pour entretenir votre chargeur, gardez-le propre et sec. Rangez-le dans un endroit frais et sec lorsqu'il n'est pas utilisé. Évitez les chocs ou les chutes qui pourraient endommager l'appareil.

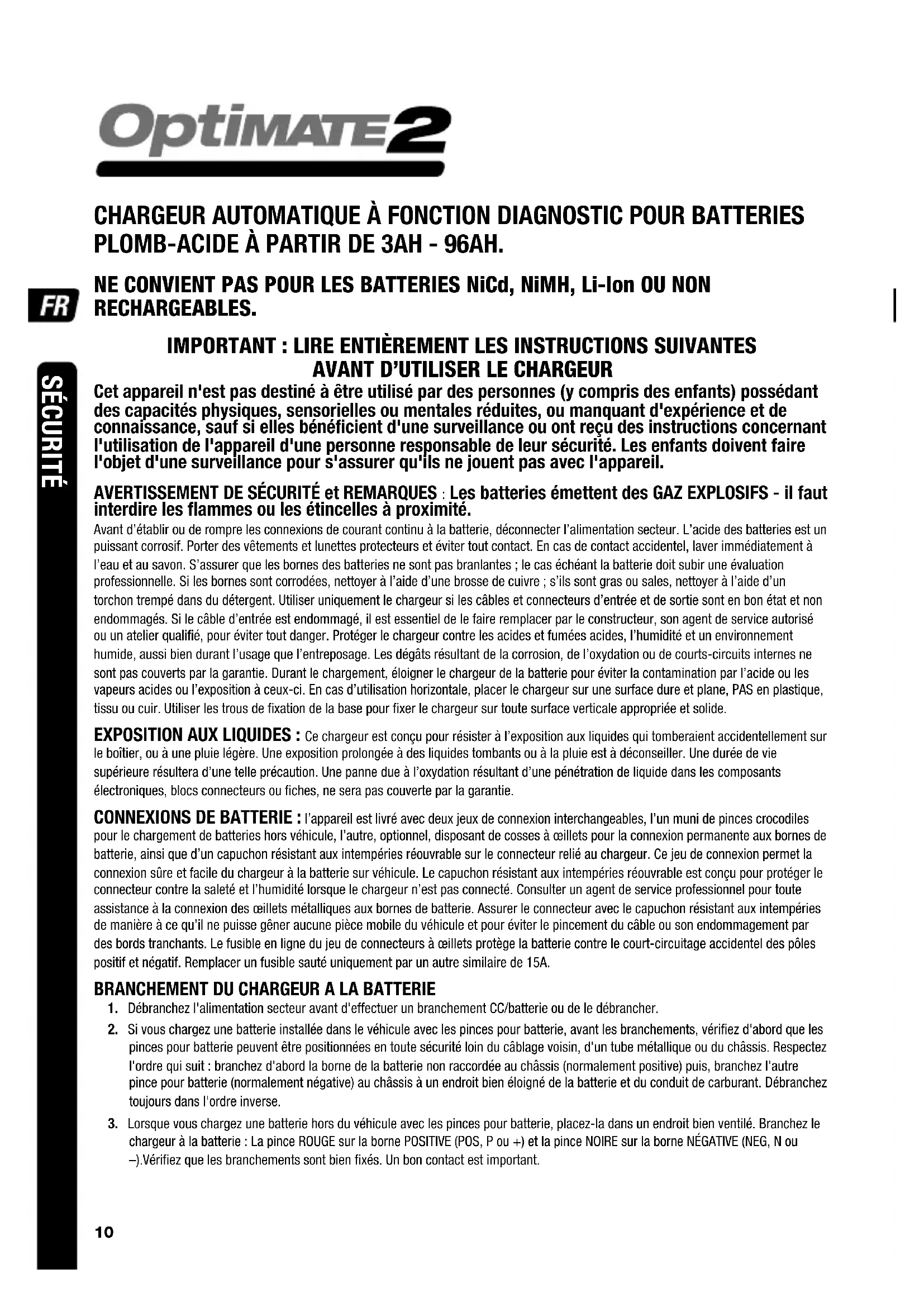

MODE D'EMPLOI Optimate 2 Tecmate

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) possédant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissance, sauf si elles bénéficient d'une surveillance ou ont reçu des instructions concernant l'utilisation de l'appareil d'une personne responsable de leur sécurité. Les enfants doivent faire l'objet d'une surveillance pour s'assurer qu'ils ne jouent pas avec l'appareil. AVERTISSEMENT DE SÉCURITÉ et REMARQUES : Les batteries émettent des GAZ EXPLOSIFS - il faut interdire les flammes ou les étincelles à proximité. Avant d’établir ou de rompre les connexions de courant continu à la batterie, déconnecter l’alimentation secteur. L’acide des batteries est un puissant corrosif. Porter des vêtements et lunettes protecteurs et éviter tout contact. En cas de contact accidentel, laver immédiatement à l’eau et au savon. S’assurer que les bornes des batteries ne sont pas branlantes ; le cas échéant la batterie doit subir une évaluation professionnelle. Si les bornes sont corrodées, nettoyer à l’aide d’une brosse de cuivre ; s’ils sont gras ou sales, nettoyer à l’aide d’un torchon trempé dans du détergent. Utiliser uniquement le chargeur si les câbles et connecteurs d’entrée et de sortie sont en bon état et non endommagés. Si le câble d’entrée est endommagé, il est essentiel de le faire remplacer par le constructeur, son agent de service autorisé ou un atelier qualifié, pour éviter tout danger. Protéger le chargeur contre les acides et fumées acides, l’humidité et un environnement humide, aussi bien durant l’usage que l’entreposage. Les dégâts résultant de la corrosion, de l’oxydation ou de courts-circuits internes ne sont pas couverts par la garantie. Durant le chargement, éloigner le chargeur de la batterie pour éviter la contamination par l’acide ou les vapeurs acides ou l’exposition à ceux-ci. En cas d’utilisation horizontale, placer le chargeur sur une surface dure et plane, PAS en plastique, tissu ou cuir. Utiliser les trous de fixation de la base pour fixer le chargeur sur toute surface verticale appropriée et solide. EXPOSITION AUX LIQUIDES : Ce chargeur est conçu pour résister à l’exposition aux liquides qui tomberaient accidentellement sur le boîtier, ou à une pluie légère. Une exposition prolongée à des liquides tombants ou à la pluie est à déconseiller. Une durée de vie supérieure résultera d’une telle précaution. Une panne due à l’oxydation résultant d’une pénétration de liquide dans les composants électroniques,blocs connecteurs ou fiches,ne sera pas couverte par la garantie. CONNEXIONS DE BATTERIE : l’appareil est livré avec deux jeux de connexion interchangeables, l’un muni de pinces crocodiles pour le chargement de batteries hors véhicule, l’autre, optionnel, disposant de cosses à œillets pour la connexion permanente aux bornes de batterie, ainsi que d’un capuchon résistant aux intempéries réouvrable sur le connecteur relié au chargeur. Ce jeu de connexion permet la connexion sûre et facile du chargeur à la batterie sur véhicule. Le capuchon résistant aux intempéries réouvrable est conçu pour protéger le connecteur contre la saleté et l’humidité lorsque le chargeur n’est pas connecté. Consulter un agent de service professionnel pour toute assistance à la connexion des œillets métalliques aux bornes de batterie. Assurer le connecteur avec le capuchon résistant aux intempéries de manière à ce qu’il ne puisse gêner aucune pièce mobile du véhicule et pour éviter le pincement du câble ou son endommagement par des bords tranchants. Le fusible en ligne du jeu de connecteurs à œillets protège la batterie contre le court-circuitage accidentel des pôles positif et négatif. Remplacer un fusible sauté uniquement par un autre similaire de 15A.

BRANCHEMENT DU CHARGEUR A LA BATTERIE

1. Débranchez l'alimentation secteur avant d'effectuer un branchement CC/batterie ou de le débrancher.

2. Si vous chargez une batterie installée dans le véhicule avec les pinces pour batterie, avant les branchements, vérifiez d'abord que les pinces pour batterie peuvent être positionnées en toute sécurité loin du câblage voisin, d'un tube métallique ou du châssis. Respectez l'ordre qui suit : branchez d'abord la borne de la batterie non raccordée au châssis (normalement positive) puis, branchez l'autre pince pour batterie (normalement négative) au châssis à un endroit bien éloigné de la batterie et du conduit de carburant. Débranchez toujours dans l'ordre inverse. 3. Lorsque vous chargez une batterie hors du véhicule avec les pinces pour batterie, placez-la dans un endroit bien ventilé. Branchez le chargeur à la batterie : La pince ROUGE sur la borne POSITIVE (POS, P ou +) et la pince NOIRE sur la borne NÉGATIVE (NEG, N ou –).Vérifiez que les branchements sont bien fixés. Un bon contact est important. 104. Si la batterie est complètement déchargée (et probablement sulfatée), retirez-la du véhicule et inspectez la batterie avant de brancher le chargeur pour une tentative de récupération. Vérifiez visuellement la batterie à la recherche de défauts mécaniques tels qu'un gonflement ou un boîtier craquelé ou encore de signes de fuite d'électrolyte. Si la batterie présente des bouchons de remplissage et que les plaques des cellules sont visibles de l'extérieur, examinez soigneusement la batterie pour tenter de déterminer si certaines cellules semblent différentes des autres (par exemple, de la matière blanche entre les plaques, les plaques qui entrent en contact). Si vous avez détecté des défauts mécaniques, ne chargez pas la batterie et faites-la examiner par un professionnel. 5. Si la batterie est neuve, avant de brancher le chargeur, lisez attentivement les instructions d'utilisation et de sécurité fournies par le fabricant de la batterie. Si besoin est, suivez attentivement et exactement les instructions relatives au remplissage de l'acide. UTILISATION DE L’OPTIMATE 2: COMMENCER LA CHARGE Pour des raisons de sécurité, la sortie de l’Optimate sera uniquement activée s’il est connecté à une batterie disposant d’un minimum de 2V. BATTERIES NÉGLIGÉES TRÈS DÉCHARGÉES : Tenir spécialement compte de ce qui suit, surtout pour les batteries relativement petites comme celles des motos, tracteurs à gazon, jet ski, motoneiges et similaires : Les cellules d’une batterie restée en décharge profonde durant une longue période peuvent être endommagées à titre permanent. Ces batteries peuvent chauffer excessivement durant la charge à courant élevé. Vérifier la température de batterie durant la première heure, puis chaque heure suivante. Vérifier la présence de signes inhabituels comme des bulles ou fuites d’électrolyte, une activité plus importante d’une cellule par rapport aux autres, ou des sifflements. Si à un moment quelconque, la batterie devient trop chaude au toucher ou si vous constatez des signes inhabituels, DECONNECTER IMMÉDIATEMENT LE CHARGEUR. MODE ÉCONOMIE D'ÉNERGIE LORSQUE LE CHARGEUR EST CONNECTÉ A L'ALIMENTATION SECTEUR : Le convertisseur d'énergie se désactive et passe en mode ECO lorsque le chargeur est déconnecté de la batterie, la puissance consommée diminuant jusque 0.5W, l'équivalent d'une consommation d'énergie de 0.012 kWh par jour. Lorsqu'une batterie est branchée au chargeur, la consommation d'énergie dépend de la demande en courant de la batterie et du véhicule/des circuits électroniques raccordés. Une fois que la batterie est chargée et que le programme de charge est en mode de charge d'entretien à long terme (pour garder la batterie chargée à 100 %), la consommation d'énergie totale est estimée à 0.060 kWh ou moins par jour. Les indications LED évoquées ci-dessous et les textes qui s'y rapportent apparaissent dans l'ordre de déroulement logique du programme.

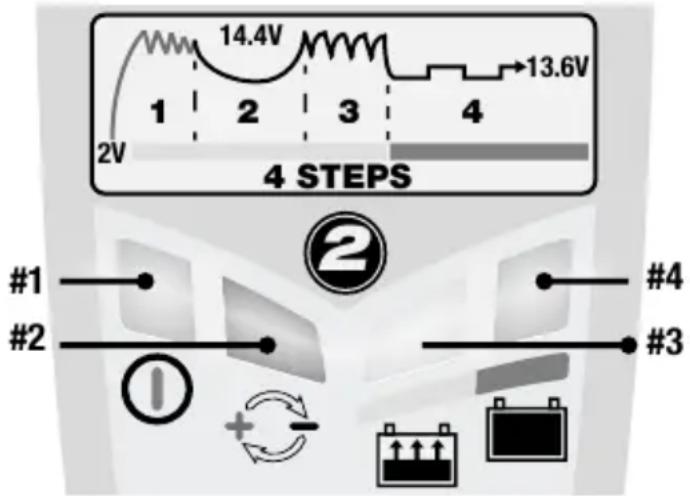

LED #1 - AC POWER (100-240V) LED #2 - Reverse polarity LED #3 - Low Volt SAVE, CHARGE, OPTIMIZE LED #4 - MAINTAIN (& TEST) LED #1 - Marche. Confirme la présence d’alimentation AC vers le chargeur. L'intensité lumineuse est faible en MODE ÉCONOMIE D'ÉNERGIE. LED #2 polarités inverses – connexions erronées en sortie. Corriger pour activation.

3.1 La récupération de basse tension à partir de 2 V - le courant qui va jusqu’à 0.8 A est envoyé par impulsions

pour préparer la batterie à recevoir la charge. Temps de charge : minimum 15 minutes, maximum 2 heures.

3.2 CHARGE : Etape de CHARGE principale : un courant constant de 0.8A maximum est délivré dans la batterie,

jusqu'à une tension de 14.2 à 14.5V.

Le mode d’OPTIMISATIONde charge démarre lorsque la tension atteint pour la première fois les 14.2 à 14.5V durant la phase de charge principale. Durant 30 minutes, la commande fournira un courant pulsé de manière à égaliser les cellules de la batterie. Le niveau de charge de la batterie est vérifié. Si la batterie nécessite plus de charge, le programme prolongera le mode d’OPTIMISATIONde charge pendant un maximum de 4 heures. REMARQUE : pour des raisons de sécurité, il y a une limite de charge absolue de 96 heures. LED #4: Le programme de maintenance avancé d'OptiMate - Alternance entre tests de rétention de

voltage et maintien chaque demi heure.

4.1 Pour une bonne batterie capable de maintenir plus de 12.4 V pendant un test de 30 minutes * - PAS DE CHARGE

DE COURANT- et une période de 30 minutes de charge, LED #4 reste allumée. Si le voltage de la batterie tombe en dessous de 12.4 V pendant le test, le programme revient à l'étape 3.3.

• Premier test = 12 heures. Si la période de charge était inférieure à 12 heures, la durée du test premier sera étendue jusqu’à 24 heures au total. Si LED#3 et #4 alternent toutes les 3 à 10 secondes, il signifie qu’après la charge la tension de la batterie n’est pas maintenue ou que malgré des tentatives de récupération, la batterie est irrécupérable. Ceci est peut‑être dû à un défaut de la batterie elle‑même, comme un court‑circuit interne ou une sulfatation totale ou, dans le cas d’une batterie restée connectée à un véhicule, cela signale peut‑être une perte de courant sur un faisceau défaillant, un interrupteur ou contact dégradé, ou encore la présence d’accessoires consommant du courant. Une consommation soudaine comme l’allumage des phares alors que le chargeur est connecté peut aussi entraîner une chute de voltage significative. Ôtez la batterie dans tous les cas, reconnectez l’OptiMate™ et recommencez le programme. Si les mauvais résultats persistent, il est conseillé d’amener la batterie dans un atelier professionnel équipé d’appareils de test professionnels pour procéder à une analyse approfondie.

4.2 Entretien - une charge flottante sous voltage sûr de 13.6V et jusqu'à 0.8A est disponible pour prévenir toute

décharge. La batterie prend le courant nécessaire pour compenser les pertes et consommations. Les périodes de test (PAS DE CHARGE DE COURANT) et d’entretien continuent d’alterner toutes les 1/2h jusqu’à déconnexion. Si le voltage de la batterie tombe en dessous de 12.4 V, le programme revient à l'étape 3.3. Maintenance d’une batterie durant des périodes prolongées : L'OptiMate maintiendra une batterie dont l'état est bon, en toute sécurité durant plusieurs mois. Vérifier au moins une fois par quinzaine la sécurité des connexions entre chargeur et batterie. Dans le cas de batteries équipées de bouchons de remplissage sur chaque cellule, déconnecter la batterie du chargeur, vérifier le niveau d’électrolyte et faire l’appoint si nécessaire (en eau distillée, PAS en acide), puis reconnecter. Lors de la manipulation de batteries ou à proximité de celles-ci, toujours respecter les AVERTISSEMENTS DE SÉCURITÉ ci-dessus. Temps de charge : Le temps requis par l’OptiMate 3 si la batterie est déchargée mais toutefois en bon état, est environ égal à la capacité de la batterie en Ah. Il faudra donc à peu près 10 heures pour qu’une batterie de 10Ah soit amenée à l'étape 4. Les batteries en état de décharge profonde peuvent prendre beaucoup plus de temps.

TecMate International SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgique, consent la présente garantie au premier client utilisateur de ce produit, sans possibilité de transfert. TecMate (International) garantit ce chargeur pendant trois ans à compter de la date d’achat au détail contre les défauts de composants ou d’assemblage. Le cas échéant, le chargeur sera réparé ou remplacé à la discrétion du fabricant. L’acheteur doit expédier, à ses frais, l’appareil ainsi qu’une preuve d’achat (voir "NOTE") au fabricant ou à son représentant agréé. Cette garantie limitée devient nulle si l’appareil est utilisé ou manipulé de façon inadéquate ou s’il a été réparé par toute personne physique ou morale autre que le fabricant ou un représentant agréé. Le fabricant n’offre aucune autre garantie que la présente, et exclut expressément toute garantie contre les dommages conséquentiels. CECI EST LA SEULE GARANTIE EXPRESSÉMENT CONSENTIE PAR LE FABRICANT. CELUI-CI N’ASSUME ET N’AUTORISE QUICONQUE A ASSUMER OU ETABLIR TOUTE AUTRE OBLIGATION LIÉE À CE PRODUIT, AUTRE QUE CETTE GARANTIE LIMITÉE EXPRESSÉMENT CONSENTIE. VOS DROITES STATUTAIRES NE SONT PAS AFFECTÉES. NOTE : Voir www.tecmate.com/warranty ou contactez [e-mail] copyright © 2016 TecMate International OptiMate 2 et les noms des autresappareilsmentionnés dans ce texte tels queBatteryMate, TestMate et TestMate mini, sont des marques déposées de TecMate International SA. On peut trouver plus d'information surles produits deTecMate chez www.tecmate.com.13 SEGURIDAD CARGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERÍAS DE PLOMO ÁCIDO DE 12 V A PARTIR DE 3AH - 96AH. NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, Li-Ion O BATERÍAS NO RECARGABLES.
