POWXG9502 - Bomba PowerPlus - Manual de utilização gratuito

Tipo de produto	Bomba submersível
Marca	PowerPlus
Modelo	POWXG9502
Tensão de alimentação	230 V / 50 Hz
Potência absorvida	350 W
Caudal máximo	5000 l/h
Altura de recalque máx.	6,5 m
Profundidade de imersão máx.	7 m
Temperatura máxima da água	35 °C
Tipo de água	Limpa (água limpa)
Material do invólucro	Plástico
Material da tomada de água	Plástico
Comprimento do cabo elétrico	10 m com tomada de segurança
Funções principais	Bombagem de água limpa, drenagem de cave, antienchente, recalque para casa/jardim/agricultura
Interruptor de bóia	Sim, ajustável
Proteção contra funcionamento a seco	Sim, através do interruptor de bóia
Fusível recomendado	6 A mínimo
Utilização profissional	Não (uso doméstico)
Manutenção regular	Limpeza com água limpa após cada uso, verificação da bóia a cada 3 meses
Limpeza do rotor	Desmontar o cesto de aspiração, limpar com água limpa
Garantia	36 meses (desgaste normal excluído)
Peças sobresselentes e reparabilidade	Reparação por SAT autorizado, cabo danificado substituído apenas pelo SAT
Armazenamento	Local seco, temperado, ao abrigo da luz, fora do alcance das crianças

Perguntas frequentes - POWXG9502 PowerPlus

Como instalar a bomba POWXG9502 ?

A instalação pode ser estacionária com tubagem fixa ou flexível. Nunca pendurar a bomba pela tubagem ou pelo cabo. Utilize a pega de transporte. Certifique-se de que o fundo do poço está limpo e livre de lama. O poço deve medir no mínimo 40x40x50 cm para permitir o movimento livre do interruptor de bóia.

Como purgar a bomba antes da utilização ?

Antes da colocação em serviço, verifique se a bomba está corretamente purgada. Incline a bomba várias vezes para a frente e para trás até desaparecerem completamente as bolhas de ar. Aguarde pelo menos 15 segundos antes de arrancar.

Como ajustar o interruptor de bóia ?

O ponto de comutação pode ser ajustado alterando a posição do interruptor no dispositivo de encaixe. Verifique se o interruptor não toca no solo antes da paragem da bomba para evitar o funcionamento a seco. O espaço entre a cabeça da bóia e o dispositivo de encaixe não deve ser demasiado pequeno.

O que fazer se a bomba não arrancar ?

Verifique a tensão da rede e certifique-se de que o interruptor de bóia está na posição superior (ativado). Se o problema persistir, verifique o fusível (mínimo 6 A) e o estado da tomada.

Porque é que a bomba não recalca água ?

O filtro de entrada pode estar entupido. Limpe-o com um jato de água. Verifique também se a mangueira de recalque não está dobrada ou obstruída.

Como limpar a bomba ?

Após cada utilização, limpe a bomba com água limpa. Para limpeza do rotor, desaperte o cesto de aspiração e limpe o rotor com água limpa. Não coloque a bomba sobre o rotor. Em caso de instalação fixa, limpe a cada 3 meses a lama do fundo do poço e as paredes.

Quais são as instruções de segurança importantes ?

Desligue sempre a bomba da corrente antes de qualquer intervenção. Utilize uma tomada de segurança com tensão de 230 V/50 Hz e um fusível de 6 A no mínimo. Proteja os conectores da humidade. Não bombear líquidos agressivos ou abrasivos. Proteja a bomba do gelo e evite o funcionamento a seco.

A bomba pode funcionar continuamente ?

A bomba é concebida para uso doméstico não profissional. Evite uma utilização contínua prolongada. Respeite os intervalos de manutenção e verifique a temperatura da água (máx. 35 °C). Em caso de sobreaquecimento, o dispositivo de proteção do motor pode parar a bomba.

Como armazenar a bomba ?

Limpe cuidadosamente a bomba e os seus acessórios. Guarde-a num local seco, temperado, ao abrigo da luz direta, fora do alcance das crianças. Não a feche num saco de nylon para evitar a humidade.

O que fazer se o cabo elétrico estiver danificado ?

É absolutamente proibido reparar o cabo. O cabo de ligação deve ser substituído pelo nosso serviço de assistência técnica (SAT autorizado) ou por uma pessoa qualificada. Contacte o serviço pós-venda através do número 00 32 3 292 92 90.

MANUAL DE UTILIZADOR POWXG9502 PowerPlus

PT PORTUGUES TRADUÇÃO DO MANUAL DE INSTRUÇões ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERS/ETTESE AF DEN ORIGINALE BRUGSVJELEDNING

SV SVENSKA OVERSATTNING AV DEN URSPRUNGLIGA BRUKSANVISINGEN

FI SUOMI ALKUPERAISEN OHJEKIRJAN KÄANNOS

EL EAnviKa Metappaon Tou npwToTunou ayxepiDiou oBnyiw

HR HRVATSKI PRIJEVOD ORIGINALNOG PRIRUCNIKA S UPUTAMA ZARAD

SR SRPSKI PREVOD ORIGINALNOG UPUTSTVA ZA UPOTREBU

CS CESKY PREKLAD ORIGINALNHO NAVODU KPOZITI

SK SLOVENCINA PREKLAD NAVODU NA POUZIVANIE Z ORIGINALU

RO ROMAN TRADUCEREA MANUALULUI DE INSTRUCTIONIURINORGINALE

PL POLSKI TLMACZENIE ORYGINALNEJ INSTRUKCJI OBSLUGI

HU MAGYAR AZEREDETI KEZELESI UTASITAS FORDITASA

RU PYCCKNI OPINHAAJIbHA INHCTPYKUNI NO 3KCIYATAUIN

BG BbJIAPCKN IPEBOJ HA OPINHAAHOTOPbKOBOCTBO

11 DEPARTAMENTO TECNICO

1 UTILIZACAO PREVISTA 2
2 DESCRIÇA(O FIG A) 2
3 LISTA DE CONTEUDO DA EMBALAGEM 2
4 SIMBOLOS 2
5 PROCEDIMENTOS GERAIS DE SEGURANCA 3
6 A CONSIDERAR ANTES DA COLOCAÇÃO EM SERVICO!......3
7 INSTALAÇAO 3
8 COLOCAÇÃO EM FUNCIONAMENTO 4
8.1 Ventilar a bomba antes de usar 4
8.2 Ajuste do ponto de comutation para ligar/desligar 4
9 LIMPEZA E MANUTENCAO 4
9.1 Guias de manutenção 5
9.2 Limpar a roda de aletas 5
10 DADOS TECNICOS 5
11 DEPARTAMENTO DE SERVICO 5
12 REPARACAO DE AVARIAS 6
13 ARMAZENAMENTO 6
14 GARANTIA 7
15 MEIO-AMBIENTE 7
16 DECLARACAO DE CONFORMIDADE 8

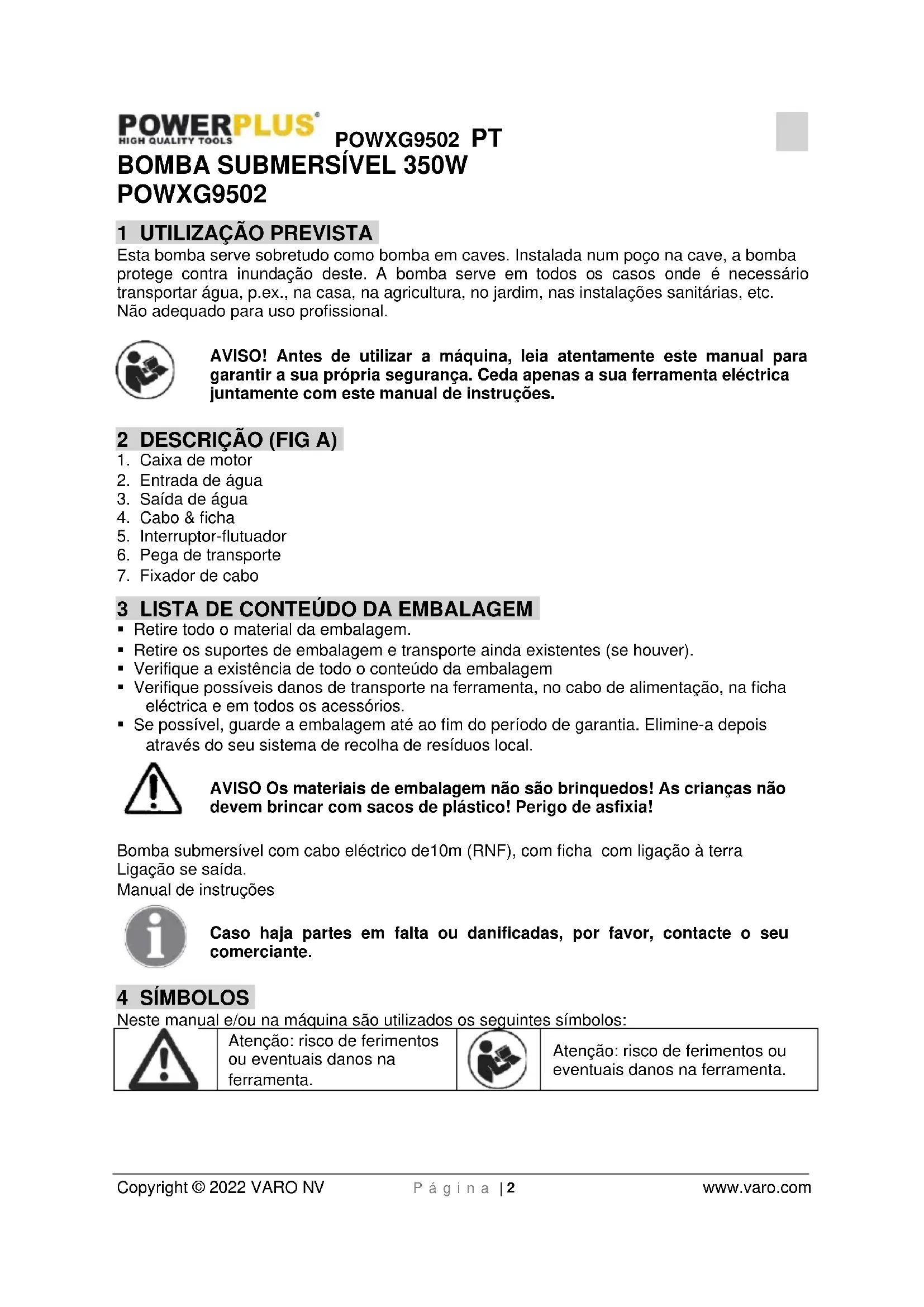

BOMBA SUBMERSIVEL 350W POWXG9502

1 UTILIZACAO PREVISTA

Esta bomba serve sobretudo como bomba em caves. Instalada num什麽 na cave, a bomba protege contra inundacao deste. A bomba serve em todos os casos ond e necessario transporte agua, p.ex., na casa, na agricultura, no jardim, nas instalacoes sanitarias, etc. Não adequado para uso professional.

AVISO! Antes de utiliser a boaquina, leia atentamente este manual para garantir a sua propria segança. Ceda apenas a sua ferramenta eletrica juntamente com este manual de instruções.

2 DESCRIÇÃO (FIG A)

• Retire todo o material da embalagem.
• Retire os suportes de embalagem e transporte ainda existentes (se houver).
• Verifique a existência de todo o conteudo da embalagem
• Verifique posséveis danos de transporte na ferramenta, no cabo de alimentação, na ficha electrica e em todos os acessórios.
• Se possével, guarde a embalagem até ao fim do periodo de garantia. Elimine-a depuis através do seuSYSTEMA de recolha de resíduos local.

AVISO Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plácico! Perigo de asfixia!

Bomba submersivel com cabo eletrico de10m (RNF), com ficha com ligaçao a terra. Ligacao se saida.

Manual de instruções

CasoILA partes em falta ou danificadas, por favor, contacte o seu comerciante.

4 SIMBOLOS

Neste manual e/ou na boaquina são utilizes os seguientes sintobolos:

Atença: risco de ferimentos ou eventuels danos na ferramenta.

Atença: risco de ferimentos ou eventuels danos na ferramenta.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurar e todas as instruções. O não-cumprimento dos avisos e instruções podem provocarCHOque eletrico, incendio e /ou ferimentos graves. Guarde todos os avisos e instruções para referencia futura. O conceitoutilizando a seguir de „Ferramenta eletrica"refere-se a ferramentas eletricas com cabo de alimentação ou alimentação por bateria (sem cabo eletrico).

6 A CONSIDERAR ANTES DA COLOÇÃO EM SERVICO!

• A conexão eletrica deve-se realizar atraves duma ficha com contacto de seguranca, tensao de 230 Volts/50Hz, fusivel minimo: 6 amperees.

Atença!

Em piscinas, lagos de jardins e na sua zona de proteção, so é permitido usar a bomba com um interruptor por corrente de defeito que dispara com uma corrente nominal max. de 30 mA (conforme a norma alema VDE 0100, partes 702 e 738). Se estiverem pessoas na piscina ou no lago do jardim, não é permitido usar a bomba. Consulte o seu electricista especializzato.

Atença!

(Para a sua segurar) Antes de colocar a sua nova bomba submersivel em functimento.
mande inspeccionar por um especialista:

a ligaçao a terra;
a ligação ao neutro;
- o circuito do disjuntor de corrente de defeito. Este deve corresponder as regras de segurarca das companhias fornecedoras de energia e devem funcionar perfeitamente.
- Proteger as conexões electrolyicas por encaixe contra humidade.
- Em caso de existir perigo de inundação, instalar as conexões por encaixe na zona não atingível pela inundação.
- Não aspirar liquidos agressivos, nemsubstências abrasivas!
- Proteger a bomba submersivel contra geada.
- Proteger a bomba contra o funciona a seco.
- Aplicar medidas apropriadas para evitar o alcance da bomba por crianças.

Resistência

A bomba submersivel que adquiriu foi concebida para a circulacao de agua com uma temperatura maxima de 35 C. É probido'utiliza-la para outros liquidos, em particular, combustivel para motores, substancias de limpeza e outros produits químicos!

7 INSTALLAÇAO

A bomba submersivel pode ser instalada ou:

• de forma fixa com tubo fixo
  ou
• de forma fixa com mangueira flexivel.

Atença!

Ao instalar a bomba, tenha em atencao que ela nunca deve ficar suspensa livrente no seu tubo de saida ou no cabo eletrico. A motobomba submersivel deve ser suspensa na asa prevista para este fim ou ser colocada sobre o fundo do poço. Para garantir o perfeito funciona da bomba, o fundo do poço sempre deve estar livre de lama ou outra sujidade. Se o nível de agua for demasiado baixo, a lama pode endurecer rapidamente e impedir o arranque da bomba. Por isso, é precisio controlar a motobomba submersivel em intervalos regulares (fazer um ensaio de arranque). O flutuador está ajustado de forma a que a bomba possa ser imeditamente colocada em service.

Observação!

As dimensionaloes minimas do poço onde a bomba é instalada devem corresponder a 40× 40× 50~cm para permitir o livre movimento do interruptor-flutuador.

Conexão à rede electrica

A bomba submersivel que adquiriu está equipada com uma ficha elétrica com contacto de segurança. A bomba deve ser connectada a uma tomada elétrica com contacto de segurança de 230 Volts/50Hz. Assegure-se que o fusivel que protege a tomada elétrica aparece uma proteção suficiente (pelo menos 6 A) e esteja em ordem. Introduza a ficha elétrica da bomba na tomada e a bomba está a预料a funcional.

Nota importante!

Se o cabo de ligaçao à rede ou a ficha estiverem danificados devido a causas externas, não é permitido reparar o cabo eletrico.

8 COLOÇÃO EM FUNCIONAMENTO

Apos a leitura das instruções de instalação e de service, pode colocar a sua nova bomba em precisão, considerando os segunte itens:

• Verifique se a bomba se apoia no财运 do pouco.
• Verifique se o tubo de pressao fou conectado correctamente.
• Assequre-se que a tensao na rede eletrica corresponda a 230 Volts/50 Hz.
• Verifique se a tomada électrique se encontrar em perfeito estado.
• Asseguire-se que nenhuma humidade ou agua possam atingir a conexão eletrica.
• Evite o funciona da bomba a seco.

8.1 Ventilar a bomba antes de usar

• Certifique-se sempre que a bomba é devidamente ventilada antes de colocar a mesma em funccionamento. Se necessario, incline a bomba para arente e paraTRS diversas vezes atenão aparecerem mais bolhas de ar, aguarde pelo menos 15 segundos antes de iniciaar a bomba.

8.2 Ajuste do ponto de comutatione para ligar/desligar

Pode-se fazer o ponto de comutation para ligar/desligar o interruptor-flutuador, mudando a posicao do interruptor-flutuador nos entalhes da graduação. Antes da colocacao em funciona, verifique os segunteis pontos:

• O interruptor-flutuador devé estar montado de moda a os pontos de comutation para LIGAR e DESLIGAR possam ser acedidos com dificuldade e pouca forca. Verifique isso, colocando a bomba num recipiente cheio de agua. Levante com cuidado o interruptor-flutuador com a maior e(depis abaixe-o. Assim, poderá ver se a bomba liga ou deslga.
• Tenha em atençao que a distancia entre a cabeca do interruptor-flutuador e os entalhes da graduação para o mesmo não deve ser demasiado reduzida. Se a distência for reduzida demais, não está garantido o functiamento perfeito.
• Ao fazer o interruptor-flutuador, tenha em atençao que este não deve址ar ao fundo antes da bomba se desligar. Atençao: ha perigo de marcha a seco.

Este aparecido não é indicado para ser realizado por crianças e pessoas com capacidades fisicas, mentalis e psíquicas reduzidas e también não é indicado para pessoas sem experiência ou conheçimentos, sé se a persona responsavel pela segurardestas pessoas explicar previamente autilização e as dispositions de uso relacionadas com esteaporelho.

9 LIMPEZA E MANUTENÇÃO

Atença! Antes de realizar intervenções no equipamento, retira a ficha da tomada.

Nunca utilize solventa tais como o petrolóeo, alcool, agua amoniacal, etc.
Estes solventa poderão danificar as peças de plástico.

9.1 Guias de manutenção

A motobomba submersivel é um produto de优质的 comprado, isento de manutenção e rigorosamente controlado.

Para garantir uma vidautillonga e umfunicjonamento sem perturbações aconsehmos um controlo regulardofunicjonamento da bomba.

Atença! Importante!

Aoutilizarabombacomo bombaporttil,limpe-a comagua correnteaposcadutilização.
- Quando a bomba estiver instalada de forma fixa, é aconseñével controlar de 3 em 3 mezes o Functionamento do interruptor-flutuador.
- Limpe a bomba dePEGOs fios ou fibras acumuladas na caixa da bomba utilizing um jacto de agua.
- De 3 em 3 vezes, tire a lama do fazer do pouco e limpe quando as paredes.
- Limpe o interruptor-flutuador da sujidade acumulada utilizing agua corrente.

9.2 Limpar a roda de aletas

Caso exista uma grande concentração de sedimentos na caixa da bomba, a parte inferior desta tera de ser desmontada da segunte forma:

1. Desaperte a caixa do aspirador da caixa da bomba.
2. Limpe a roda de aletas com agua limpa.

Important! Não coloque nem apoie a bomba na roda de aletas!

1. A montagem faz-se pela ordem inversa.

10 DADOS TECNICOS

Modelo	POWXG9502
Voltagem / Frequência	230V / 50Hz
Consumo	350W
Débito max.	5000 l/h
Altura max. de elevação	6,5 m
Profundidade max. de imersão	max. 7 m
Temperatura max. da água	35°C
Para agua limpa/suja:	Limpa
Caixa (em plácico (P) / aço inoxidável (SS))	P
Entrada de água (em plácico / aço inoxidável (SS))	P

11 DEPARTAMENTO DE SERVICO

• Os interruptores danificados tem de ser substituídos pela minha oficial de assistência ao cliente.
• Se o cabo de ligação (ou a ficha elétrica) estiver danificado, este tem de ser substituído por um cabo de ligação com caracteristicas proprias, que pode ser obtido muito do meu服务于 de assistência ao cliente (servço de assistência técnica). A substituição do cabo de ligação deve apenas ser effectuada pelo meu服务于 de assistência ao cliente (servço de assistência técnica - ver ultima páginá) ou por uma和个人a qualificada (electricista).

12 REPARACÇÃO DE AVARIAS

Problema	Causa	Reparação
A bomba não funciona	- falta de tensão elétrica - o interruptor-flutuador não liga	- controle a tensão elétrica - coloque o interruptor-flutuador numa posicao mais alta
A bomba não transporte a água	- a rede de entrada está obstruída - a mangueira de pressão está dobrada	- limpe a rede de entrada com jacto de água - coloque a mangueira de forma correcta
A bomba não se des Liga	- o interruptor-flutuador não pode descer	- apoie a bomba corretoamente no fundo do pouco
A quantidade da água transportada não é sufiente	- a rede de entrada de água está obstruída - a potência da bomba é reduzida em consagemência de água muito suja e misturada comsubstâncias abrasivas	- limpe a rede - limpeaea bomba e substitua peças gastas
A bomba des Liga-se automaticamenteOOTS de Functionar por um curto periodo de tempo	- a proteção do motor des Liga o mesmo devido à sujidade excessiva na água - a temperatura da água é demasiado elevada; a proteção do motor des Liga-o	- retire a ficha da tomada elétrica e limpe a bomba e muito - Tenha em atençao que a temperatura maior da agua deve ser de 35°C.

13 ARMAZENAMENTO

• Limpe cuidadosamente toda aária e todos os respectivos acessórios.
• Mantenha-a afastada das crianças, numa posicao estavel e segura, num local seco e temperado e evite as temperatas demasiado elevadas ou demasiado baixas.
  Proteja-a da luz directa. Se possivel, mantenha a bomba num local escuro.
• Não a coloque em sacos de plácico, visto que pode causar o risco da formação de humidade.

14 GARANTIA

• Este produit tem uma garantia de acordo com as regulamentacoes legais para um periodo de 36 mezes efectivos a partir da data de aquisicao pelo primeiro Utilizador.
• Esta garantia cobre todas as falhas do material ou producao, mas nao inclui: defeitos do desgaste de utilizacao normal e peças desgastadas, como suportes, escovas, cabos, tomadas ou acessorios como brocas, puas, laminas de serra, etc., danos ou defeitos que sejam resultado de abusos, acidentes ou alteracoes, nem os custos de transporte.
• Esta garantia cobre todas as falhas do material ou producao, mas nao inclui baterias, corregadores, defeitos do desgaste de utilisaao normal tais como, em particular, rolamentos, escovas, cabos, tomadas... Acessorios, tais como, brocas, pumas, laminas de serra, etc. tambem nao está cobertas por esta garantia.
• Danos e/ou defeitos resultantes de utilizesao inadequada tambem nao está cobertos pelas condições de garantia.
• Renunciamos también qualquer responsabilitadpe por quaisquer ferimentos corporais resultantes deutilização inadequada da ferramenta.
• As reparacoesapanas devem ser levadas a cabo por um centro de service ao cliente autorizzato para ferramentas Powerplus.
  A qualquer momento pode obter mais informacao atraves do numero 00 32 3 292 92 90.
• Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.
• Ao mesmo tempo, não pode ser entrega qualquer reivindicação de garantia, se o dano do aparecido resulta de uma manutençao negligente ou de uma sobrecarga.
• Uma exclusão definitiva da garantia resulta de danos causados por permeação de liquidos, penetração excessiva de poira, danificação intencional (deliberadamente ou devido à grave falta de custados), uso não apropriadó (utilização para fins não adequados para este aparecido), Utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem Incorrecta, queda de raio, voltagem de rede Incorrecta. Esta lista não é restrictiva.
• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao inico de um novo periodo de garantia em caso da substituição do aparelho.
• Por isso, aparehos ou componentes substituados sob garantia ficam na posse de Varo NV.
• Nós reservamos o direito de rejeitar qualquer revindicação onde a aquisicao não possa ser verificada ou quando é visivel que o produits não foi utilizescdo correctamente. (Limpeza das ranhuras de ventilacao, escovas de carvao usizadas com regularidade, ...)
• Deverá guardar o seu talão de compra como prova de aquisicao do produits.
• A sua ferramenta desmontadadeeraserdevolvidaaorepresentante num estado delimpezaaceitavel,na sua caixa de transporte original (aplicavelasunidasacompanhadas da prova de compra).

15 MEIO-AMBIENTE

Se a sua boa necessitar de ser substituira après uma utilização prolongada, não a coloque no lixo dométrico. Elimine-a de uma forma ecologicamente segura.

O lixo produzido pelas máquinas electricas não pode ser eliminado com o lixo dométrico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

16 DECLARação DE CONFORMIDADE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - Bélgica,declare que,

Designação do aparecido: bomba submersível 350W

Marca: POWERplus

Modelo n°: POWXG9502

se encontrar em conformidade com os requisitos essenciais e outras provisos relevantes das Diretivas Comunitarias aplicaveis, com base na aplicacao das normas Europeias harmonizadas. Qualquer alteracao não autorizada do equipamento anula esta declaracao.

Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

2011/65/EU

2014/35/EU

2014/30/EU

Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

ENIEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Detentor da Documentação Tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

O signatário atua em nome da administração da Empresa,

Ludo Mertens

Assuntos Regulamentares -Gestor de Conformidade

Semiifica risc de ranire sau de deteriorare a sculei.

Citiigi manualel inainte deutilizare.

5 AVERTISMENTE GENERALE DE SIGURANÀ PRIVIND APARATELE ELECTRICE
