POWXG9502 - čerpadlo PowerPlus - Bezplatný návod na obsluhu

Typ produktu	Ponorné čerpadlo
Značka	PowerPlus
Model	POWXG9502
Napájacie napätie	230 V / 50 Hz
Príkon	350 W
Maximálny prietok	5000 l/h
Maximálna výtlačná výška	6,5 m
Maximálna hĺbka ponoru	7 m
Maximálna teplota vody	35 °C
Typ vody	Čistá (čistá voda)
Materiál krytu	Plast
Materiál prívodu vody	Plast
Dĺžka elektrického kábla	10 m s bezpečnostnou zástrčkou
Hlavné funkcie	Čerpanie čistej vody, odvodnenie pivnice, protipovodňová ochrana, výtlak pre dom/záhrady/poľnohospodárstvo
Plavákový spínač	Áno, nastaviteľný
Ochrana proti chodu nasucho	Áno, cez plavákový spínač
Odporúčaná poistka	6 A minimum
Profesionálne použitie	Nie (domáce použitie)
Pravidelná údržba	Čistenie čistou vodou po každom použití, kontrola plaváka každé 3 mesiace
Čistenie obežného kolesa	Demontovať sací kôš, vyčistiť čistou vodou
Záruka	36 mesiacov (bežné opotrebenie vylúčené)
Náhradné diely a opraviteľnosť	Oprava autorizovaným servisom, poškodený kábel vymenený iba servisom
Skladovanie	Suché, mierne teplé miesto, chránené pred svetlom, mimo dosahu detí

Často kladené otázky - POWXG9502 PowerPlus

Ako nainštalovať čerpadlo POWXG9502?

Inštalácia môže byť stacionárna s pevným alebo flexibilným potrubím. Nikdy nevešajte čerpadlo za potrubie alebo kábel. Použite prepravnú rukoväť. Uistite sa, že dno studne je čisté a bez bahna. Studňa musí mať minimálne rozmery 40x40x50 cm, aby umožnila voľný pohyb plavákového spínača.

Ako odvzdušniť čerpadlo pred použitím?

Pred uvedením do prevádzky skontrolujte, či je čerpadlo správne odvzdušnené. Niekoľkokrát nakloňte čerpadlo dopredu a dozadu, kým úplne nezmiznú vzduchové bubliny. Počkajte aspoň 15 sekúnd pred spustením.

Ako nastaviť plavákový spínač?

Spínací bod je možné nastaviť zmenou polohy spínača v ozubenom zariadení. Skontrolujte, či sa spínač nedotýka zeme pred zastavením čerpadla, aby ste predišli chodu nasucho. Vzdialenosť medzi hlavou plaváka a ozubeným zariadením by nemala byť príliš malá.

Čo robiť, ak čerpadlo nenaštartuje?

Skontrolujte sieťové napätie a uistite sa, že plavákový spínač je v hornej polohe (aktivovaný). Ak problém pretrváva, skontrolujte poistku (minimálne 6 A) a stav zásuvky.

Prečo čerpadlo nečerpá vodu?

Vstupný filter môže byť upchatý. Vyčistite ho prúdom vody. Tiež skontrolujte, či výtlačná hadica nie je ohnutá alebo upchatá.

Ako čistiť čerpadlo?

Po každom použití vyčistite čerpadlo čistou vodou. Na čistenie obežného kolesa odpojte sací kôš a vyčistite koleso čistou vodou. Neodkladajte čerpadlo na obežné koleso. Pri pevnej inštalácii každé 3 mesiace vyčistite bahno z dna studne a steny.

Aké sú dôležité bezpečnostné pokyny?

Pred akýmkoľvek zásahom vždy odpojte čerpadlo. Používajte bezpečnostnú zásuvku s napätím 230 V/50 Hz a poistkou minimálne 6 A. Chráňte konektory pred vlhkosťou. Nečerpajte agresívne alebo abrazívne kvapaliny. Chráňte čerpadlo pred mrazom a vyhýbajte sa chodu nasucho.

Môže čerpadlo pracovať nepretržite?

Čerpadlo je určené na domáce, nie profesionálne použitie. Vyhýbajte sa dlhodobému nepretržitému používaniu. Dodržiavajte intervaly údržby a kontrolujte teplotu vody (max. 35 °C). V prípade prehriatia môže ochranné zariadenie motora zastaviť čerpadlo.

Ako skladovať čerpadlo?

Dôkladne vyčistite čerpadlo a jeho príslušenstvo. Uložte ho na suchom, mierne teplom mieste, chránenom pred priamym svetlom, mimo dosahu detí. Neuzatvárajte ho do nylonového vrecka, aby ste predišli vlhkosti.

Čo robiť, ak je elektrický kábel poškodený?

Je prísne zakázané opravovať kábel. Prípojný kábel musí byť vymenený naším zákazníckym servisom (autorizovaný servis) alebo kvalifikovanou osobou. Kontaktujte popredajný servis na čísle 00 32 3 292 92 90.

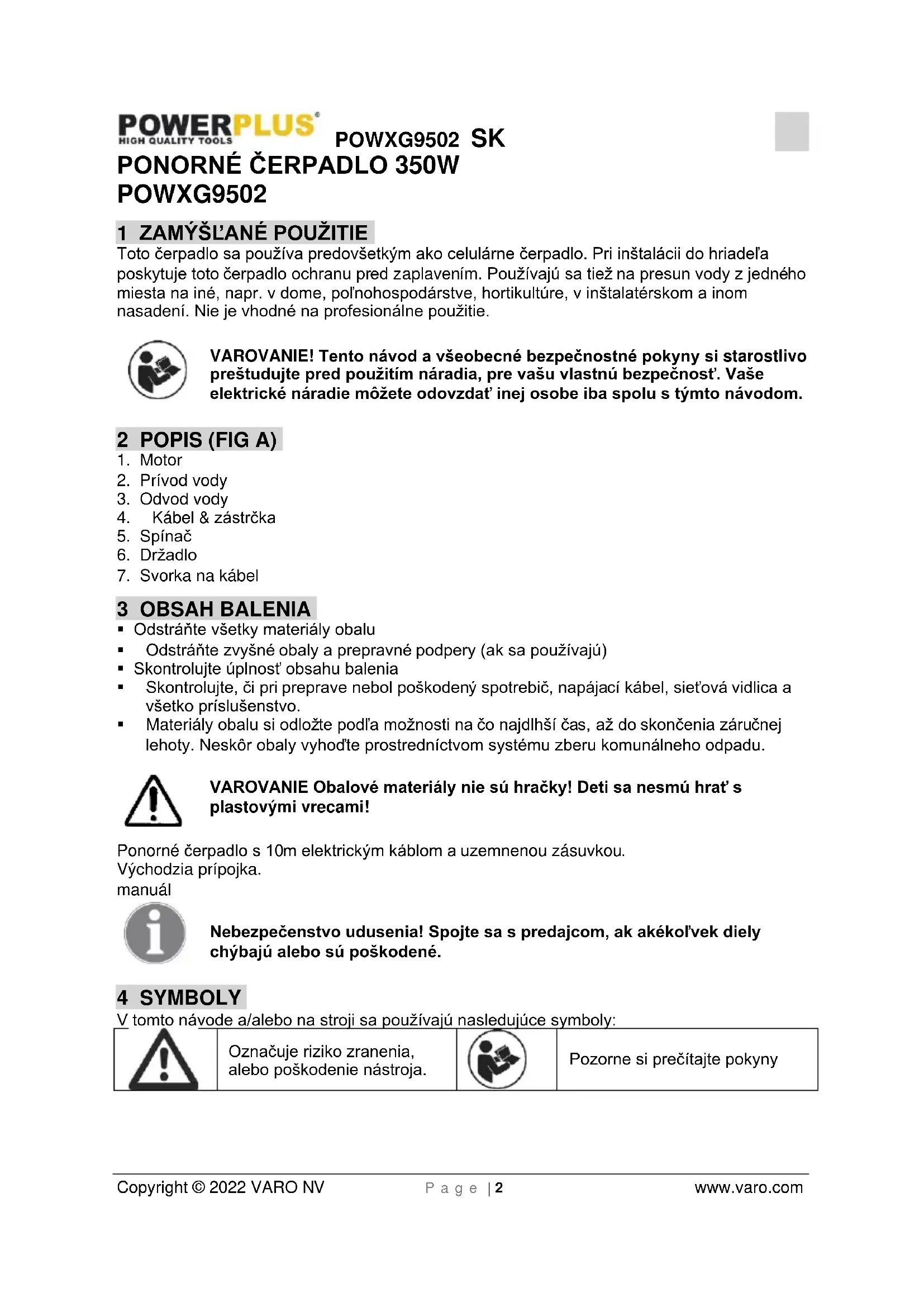

NÁVOD NA OBSLUHU POWXG9502 PowerPlus

Toto Čerpadlo sa používa predovsetkým ako celularne Čerpadlo. Pri instaláci do hriadel'a poskytuje toto Čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jegného miesta na iné, napr. v dome, pol'nohospodárstve, hortikulture, v instalatárskom a inom nasadení. Nie je vchodné na profesiónáne použitie.

• Odstrante vsetky materiały obalu
• Odstránty zvyšné obaly a prepravné podpery (ak sa používajú)
• Skontrolujte uplnost' obsahu balenia
• Skontrolujte, Či pri preprave nebol poškodený spotrebič, napájací kabel, sietová vidlica a vsetko prisluěnsstvo.
• Materiały obalu si odlożte podla możnosti na co najdlh.si Ās, až do skončenia záručnej lehoty. Neskor obaly vyhodte prostrednictvom systému zberu komunálneho oppadu.

V toto návode a/alebo na stroji sa používajú nasledujúce symboly:

Ked sa Čerpadlo bude používat' v blízkosti bazénov alebo záhradních jazierok a v chránenej oblasti, musi byt' vybavené pozemným prerušovačom obvodu s nominálnym vypínacim prudom max. 30 mA (podla VDE 0100, Čast' 702 a 738). Čerpadlo sa nesmie prevádkovat', ked' su v bazěne alebo jazierku lúdia! Kontaktujte prosím elektrárá!

Pozor!

• uzemnovaci spoj
• nulovy vodič
• vypinač poruchoveho prudu musi splnut bezpečnostné predpisy pre elektrické zariadenia a musi bezchybne fungovat.
• Elektrické spoje musia byt'chrânèné pred vlhkostou.
• Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byt vedené do vysshieho terényu.
• Za kaźdu cenu musite zabrànit' cirkuláci agresivnych tekutin, ako aj cirkuláci abrazivnych materiálov.
• Ponorné motorom pohánané Čerpadlo musi byt chránene pred mrazom.
• Cerpadlo musi byt chranelene pred chodom naprozdno.
• Pomocou vchodnych opatrení zabrante, aby mali k zariadeniu pristup deti.

Konzistencia

Ponorné motorové Čerpadla sa instalujú nasledovne:

V stacionarnej polohe supevnenym potrubim alebo
v stacionarnej polohe s pruznym hadicovym vedenim.

Pozor!

Čerpadlo by ste nikdy nemali instalovat tak, ze ho zavesite z dodávacieho potrubia alebo napajacieho kábla bez opory. Ponorné motorovo Čerpadlo musi byt zavesene za špecialne dodanú rukovát alebo umiestnene na spodku hriadel'a. Na zabezpečenie správného fungovania Čerpadla musi byt spodok hriadel' udržiavaný v Čistom stave bez usadenín a nečistôt.

Ak hladina vody prilis klesne, necistoty na hriadeli sa rychlo vysušia a zabránia spusteniu Čerpadla. Preto je potrebné ponorné Čerpadlo pravidelne kontrolovat (vykonat spustactie testy). Plavák sa nastavuje takým spösobom, aby bolo Čerpadlo možné okamžite spustit.

Poznámka!

Hriadel' cerpadla by mal mat' minimáne Rozmery 40 × 40 × 50 cm, aby sa mohol plavákový spinač voǐne pohybovat'.

Sietovy zdroj

8.1 Odvzdušnenie Čerpadla pred použitim

8.2 Nastavenie prevadzkového bodu zapnutia/vypnutia

Prevádkový bod zapnutia/vypnutia plavákového spinača možno nastavit' nastavením plavákového spinača v západkovom držiaku.

Toto zariadenie nie je urcené na použitie osobami (vrátane deti) so znizenymi fyzickymi, zmyslovymi alebo duševnými schopnost'am, alebo nedostatkom skusenosti a vedomosti, ak im nejaká osoba, ktorá zodpovedá za ich bezpečnost', neposkytne dostatočné kontrolu a usmernenie týkajúce sa použivania zariadenia.

9 CISTENIE A UDRZBA

Varovanie! Pred vykonávanim akýchkol'vek prac na zariadeni, odpojte elektrickú zastčku

V pripade, ze cerpadlo je v priebehu prevadzky casto prepravované, malo by byt po každom použitj očistné Čistou yodou.
V prípade stacionárnej instalácie by mala byt funkcia plavákového spinača kontrlovaná každé 3 mesiace.
Vsetky vlaknite ccastice, ktoré sa mohli vytvorit' vo vnuti pla'sa cerpadla by sa mali odstranit vodnou tryskou.
Kaźdé 3 messiace by sa mal spodok hriadel'a os ocistit od blata.
CistouvodouodstranteusadeninynplaVyku.

9.2 Čistenie obežného kolesa (

Ak sa v Čerpadle nazbieraju nadmné nánosy, musite nasledujúcim spôsobom odmontovat spodnu Čast:

1. Odoberte vystupny kos zo skrine Čerpadla.
2. Cistou vodou yvčistite obežné koleso.

Dolezite! Cerpadlo nekladte na obezné koleso, ani ho na nom nenechavajte!

1. Zložte v opacnom poradi krokov.

10 TECHNICKE UDAJE

typ	POWXG9502
Napătie / frekvencia	230V / 50Hz
Prićon	350W
Dodávacia rychlost max.	5000 l/h
Dodávacia výška max.	6,5 m
Híbka ponorenia max.	max. 7 m
Teplota vody max.	35°C
Na Čistú/špinavú vodu:	Čistá
Telo motora (plastové(P) / ocelové (SS))	P
Prívod vody (plastový / ocelový (SS))	P

11 SERVISNÁ SLUŽBA

• Ak je pripojovaci kabel (alebo sietová vidlica) poskodeny, musi byt vymeneny za rovnaky pripojovaci kabel, ktorý dodáva nás odbor popredajnych sluzieb. Pripojovaci kabel musi vymenit iba naša servisna sluzba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikované elektrár).

Zaručná lehota poskytovaná na tento vyrobok v sulade s platnými zákonmi je 36 mesiacov Tato záruka zahrna vsetky chyby materiálu a vyrobné chyby, nezahrna vsak: chyby sposobene spotrebnými dielcami (podliehajucimi rychlemu opotrebeniu) ako su ložiská, kefky, kable, konektory, ani prislušenstvom ako su vrtáky, vrtacie bity, pilove kotuce atd.; poškodením alebo chybami sposoběnými nevhodnám použitím, urazmi alebo nehodami; ani náklady na prepravu.
Tato zarukaPokryva vsetky chyby materialu alebo vyroby okrem bateri, nabijaecik, chybnych casti, ktoré boli sposobene normalnym opotrebovanim, napr. predovsetkym lozisk, kefiek, kablov, zastrceik... Ani prisluenstvo ako vrtaky, vrtné korunky, pilove listy atd.nespadaju pod tut o zaruku.
- Poškodenie a/alebo chyby, ktoré su dosledkom nesprávnho použivania, tiež nespadaju pod ustanovenia záruky.
- Nenesieme ani ziadnu zodpovednost' za zranenie osob, ktoré je dösledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat iba autorizované servisné stredisko pre nastroje Powerplus.
Viac informaci ziskate na tel. cisle 00 32 3 292 92 90.
- Pripadné náklady na prepravu vždy hesie zákazník, ak nebolo písomnou formou dohodnute inak.
Zaruku si zaroven nemozno uplatnovat, ak bolo zariadenie poškodené v dosledku nedbanlivej udrzby alebo pret'azenia.
- Zo záruky su definitívne ylúčene pripady, kedy poskodenie vzniklo dosledkom vniknutia kvapaliny, nadmerného prenikutia prachu, umyselného poskodenia (umyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na učely, na ktoré nie je vchodné), nikompetentného použitia (napr. nerespektovaním tokynov v navode), neodbornej montáze, zásahu bleskom, chybného sietového napatia. Neboli uvedené vsetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie zárucnej lehoty, ani na začatie novej zárucnej lehoty v prípade výmeny zariadenia.
- Staré zariadenia alebo sučasti, ktoré su vymieñané v rámci záruky, sa preto stavajú majetkom spel. Varo NV.
Vyhradzujeme si przyvo zamietnut'akukol'vek reklamaciu, ak nie je mozné overit'datum zakupenia alebo ak je jasné, ze vyrobok nebol riadne udrziavany. (ciste vetracie otvory, pravidelná udržba uhlikovych kefiek,...)
Potvrdenku o nakupe si musite uschovat' ako doklad o datume zakupenia.
Náradie musité vrátit' v nerozobranom stave svojmu predajcovi v prijatelne Čistom stave, v originánom plastovom kufíku liatom pod tlakom, ak v šom bolo vaše náradie dodané, spolu s priložéným dokladom o kupe.

15 ZIVOTNÉ PROSTREDIE

Ak musite po dlhodobom pouzivani zariadenie vymenit, nelikvidujte ho spolu s domovym odpadom, ale ekologicky spravnym sposobom. Odpad, ktory vznika pri likvidacii elektrickych strojov, sa nesmie likvidovat's beznym domovym odpadom. Ak existuje zariadenie na recyklaciu, odovzdajte ho na recyklaciu. Informacia o recyklacii vam poskytnu miestne urady alebo predajca.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO
vyhlasuje, ze

vyrobok：PONORNE CERPADLO 350W

Dolu podpísaný koná v mene vykonného riadite'la spolocnosti,
