POWXG9502 - Pompa PowerPlus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa sommergibile
Marca	PowerPlus
Modello	POWXG9502
Tensione di alimentazione	230 V / 50 Hz
Potenza assorbita	350 W
Portata massima	5000 l/h
Altezza di mandata max.	6,5 m
Profondità di immersione max.	7 m
Temperatura dell'acqua max.	35 °C
Tipo di acqua	Pulita (acqua chiara)
Materiale della scocca	Plastica
Materiale del raccordo di aspirazione	Plastica
Lunghezza del cavo elettrico	10 m con presa di sicurezza
Funzioni principali	Pompaggio acqua chiara, drenaggio cantina, antiallagamento, mandata per casa/giardino/agricoltura
Interruttore a galleggiante	Sì, regolabile
Protezione contro il funzionamento a secco	Sì, tramite interruttore a galleggiante
Fusibile consigliato	6 A minimo
Utilizzo professionale	No (uso domestico)
Manutenzione regolare	Pulizia con acqua chiara dopo ogni uso, verifica del galleggiante ogni 3 mesi
Pulizia della girante	Smontare il cestello di aspirazione, pulire con acqua chiara
Garanzia	36 mesi (usura normale esclusa)
Ricambi e riparabilità	Riparazione presso centro assistenza autorizzato, cavo danneggiato sostituito solo dal centro assistenza
Conservazione	Luogo asciutto, temperato, al riparo dalla luce, fuori dalla portata dei bambini

Domande frequenti - POWXG9502 PowerPlus

Come installare la pompa POWXG9502?

L'installazione può essere fissa con tubazione rigida o flessibile. Non appendere mai la pompa per il tubo o il cavo. Usare la maniglia di trasporto. Assicurarsi che il fondo del pozzo sia pulito e privo di fango. Il pozzo deve misurare almeno 40x40x50 cm per consentire il libero movimento dell'interruttore a galleggiante.

Come spurgare la pompa prima dell'uso?

Prima della messa in servizio, verificare che la pompa sia correttamente spurgata. Inclinare la pompa più volte in avanti e indietro fino alla completa scomparsa delle bolle d'aria. Attendere almeno 15 secondi prima di avviare.

Come regolare l'interruttore a galleggiante?

Il punto di commutazione può essere regolato modificando la posizione dell'interruttore nel dispositivo di scanalatura. Verificare che l'interruttore non tocchi il suolo prima dell'arresto della pompa per evitare il funzionamento a secco. La distanza tra la testa del galleggiante e il dispositivo di scanalatura non deve essere troppo piccola.

Cosa fare se la pompa non si avvia?

Controllare la tensione di rete e assicurarsi che l'interruttore a galleggiante sia in posizione alta (attivato). Se il problema persiste, controllare il fusibile (minimo 6 A) e lo stato della presa.

Perché la pompa non eroga acqua?

Il filtro di ingresso potrebbe essere ostruito. Pulirlo con un getto d'acqua. Verificare inoltre che il tubo di mandata non sia piegato o ostruito.

Come pulire la pompa?

Dopo ogni utilizzo, pulire la pompa con acqua chiara. Per la pulizia della girante, staccare il cestello di aspirazione e pulire la girante con acqua chiara. Non appoggiare la pompa sulla girante. In caso di installazione fissa, pulire ogni 3 mesi il fango dal fondo del pozzo e le pareti.

Quali sono le istruzioni di sicurezza importanti?

Scollegare sempre la pompa prima di qualsiasi intervento. Utilizzare una presa di sicurezza con tensione 230 V/50 Hz e un fusibile di 6 A minimo. Proteggere i connettori dall'umidità. Non pompare liquidi aggressivi o abrasivi. Proteggere la pompa dal gelo ed evitare il funzionamento a secco.

La pompa può funzionare in continuo?

La pompa è progettata per uso domestico non professionale. Evitare un uso continuo prolungato. Rispettare gli intervalli di manutenzione e controllare la temperatura dell'acqua (max 35 °C). In caso di surriscaldamento, il dispositivo di protezione del motore può arrestare la pompa.

Come conservare la pompa?

Pulire accuratamente la pompa e i suoi accessori. Riporla in un luogo asciutto, temperato, al riparo dalla luce diretta, fuori dalla portata dei bambini. Non racchiuderla in un sacchetto di nylon per evitare l'umidità.

Cosa fare se il cavo elettrico è danneggiato?

È assolutamente vietato riparare il cavo. Il cavo di collegamento deve essere sostituito dal nostro servizio clienti (centro assistenza autorizzato) o da una persona qualificata. Contattare il servizio post-vendita al numero 00 32 3 292 92 90.

MANUALE UTENTE POWXG9502 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

1 USO PREVISTO 2
2 DESCrizIONE (FIG A) 2
3 DISTINCTA DEI COMPONENTI 2
4 SIMBOLI 2
5 NORME GENERALI DI SICUREZZA 3
6 DA TENER PRESENTE PRIMA DELLA MESSA IN FUNZIONE!...3
7 L'INSTALLAZIONE 3
8 LA MESSA IN ESERCIZIO 4
8.1 Spurgo della pompa prima dell'uso 4
8.2 Regolazione del punto di commutazione acceso/spento 4
9 PULIZIA E MANUTENZIONE 5
9.1 Avvertenze per la manutenzione! 5
9.2 Pulizia della ruota a pale 5
10 DATI TECHNICI 5
11 UFFICIO ASSISTENZA 6
12 ELIMINAZIONE DI ERRORI 6
13 CONSERVAZIONE 6
14 GARANZIA 7
15 AMBIENTE 7
16 DICHIARAZIONE DI CONFORMITA 8

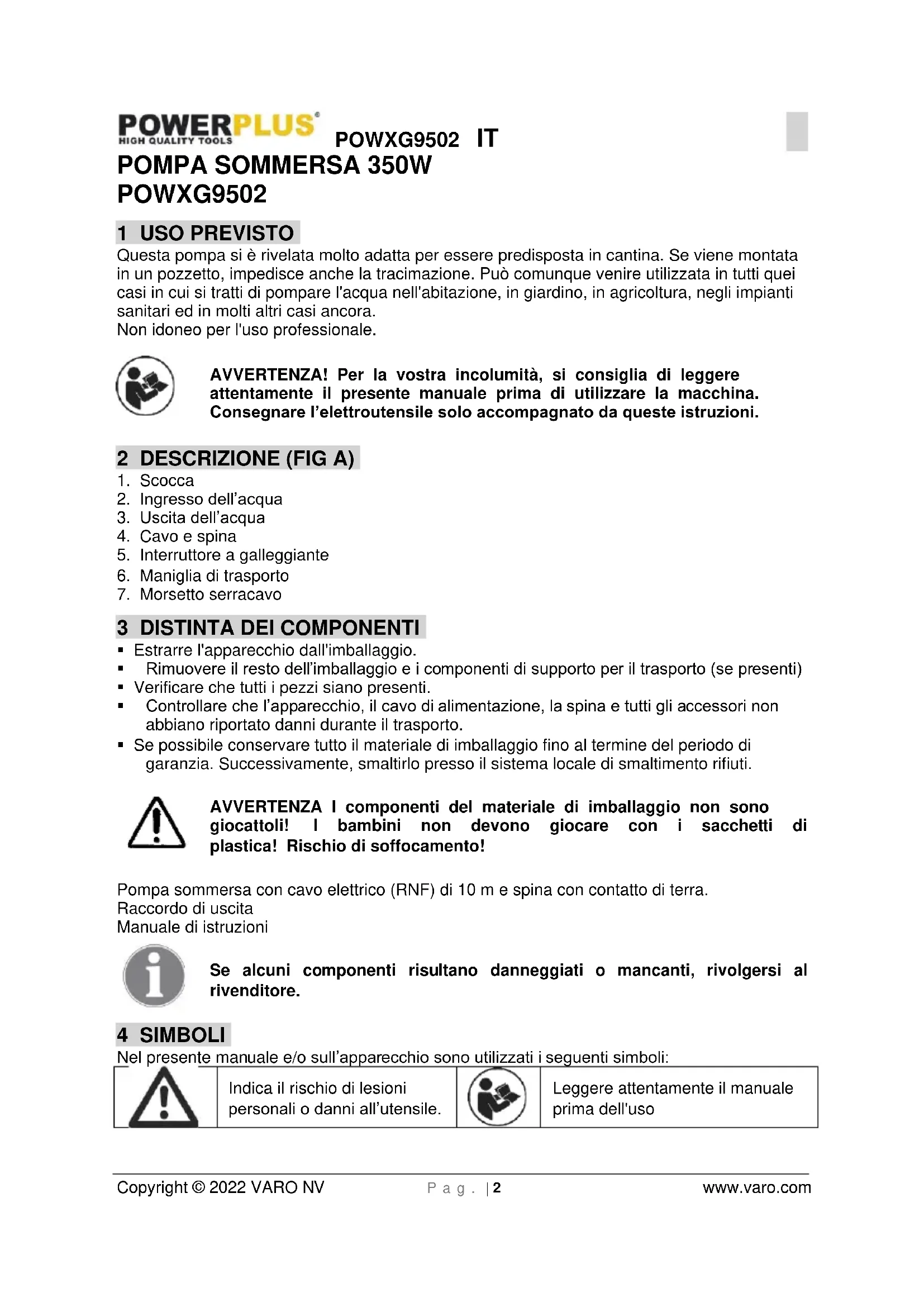

POMPA SOMMERSA 350W POWXG9502

1 USO PREVISTO

Questa pompa si è rivelata molto adatta per essere predisposta in cantina. Se viene montata in un pozzetto, impedisceanche la tracimazione. Puo comunique venire utilizzata in tutti quei casi in cui si tratti di pompare l'acqua nell'abitazione, in giardino, in agricoltura, negli impianti sanitari ed in molti altri casi più.

Non idoneo per l'uso professionale.

AVVERTENZA! Per la vostra incolumita, si consiglia di leggere attendamente il presente manuale prima di utilizzato la macchina. Consegnare l'eletttroutensile solo accompagnato da queste istruzioni.

2 DESCrizIONE (FIG A)

1. Scocca
2. Ingresso dell'acqua
3. Uscita dell'acqua
4. Cavo e spina
5. Interruttore a galleggiante
6. Maniglia di trasporto
7. Morsetto serracavo

3 DISTINCTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
• Verificare che tutti i peszzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivement, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA I componenti del materiale di imballaggio non sono gliocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

Pompa sommersa con cavo elettrico (RNF) di 10 m e spina con contatto di terra.

Raccordo di uscita

Manuale di istruzioni

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:


Indica il rischio di lesioni personali o danni all'utensile.


Leggere attendamente il manuale prima dell'uso

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non atteneri alle avvertenze e alle istruzioni che seguono più causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine "eletttroutensile" di seguito utilizzato si riferisce a eletttroutensili alimentati a rete (con cavo) o a batteria (cordless).

6 DA TENER PRESENTE PRIMA DELLA MESSA IN FUNZIONE!

L'allacciameto elettrico avviene ad una presa con contatto di terra con una tension di rete di 230V 50~Hz Dispositivo di protezione di almeno 6 Ampere.

Attenzione!

Nelle piscine, nei laghetti in giardino e nelle loro vicinanze è permesso usare la pompa solo con un interrottore di sicurezza per correnti di guasto con una corrente nominale di attivazione fino a 30 mA (secondo la norma VDE 0100 parte 702, 738).

La pompa non deve essere fatta funzionare se delle personi si trovano nella piscina o nel laghetto. Domandate al vosto elettricista di fiducia!

Attenzione!

(per la vostra sicurezza) Prima di mettere in funzione la vostra nuova pompa sommersa a motore, fate controllare da un esperto se :

• il collegamento a terra
• la messa a terra del neutro
  l'interrottre di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente fornitore dell'energia elettrica e funzionino perfettamente.
  I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
• Se sussiste il pericolo che l'acqua tracimi, predisporre i collegamenti ad innesto in luogo non raggiungibile dall'acqua.
• Evitare in agli caso il trasporto di liquidi aggressivi o di sostanze abrasive (con effetto smerigliale).
  Proteggere dal gelo la pompa sommersa.
  Proteggere la pompa dal funzionamento a secco.
• Tenere la pompa lontano alla portata dei bambini.

Resistenza

La pompa da voi acquistata è destinata al trasporto di acqua con una temperatura massima di 35^ . Questa pompa non deve venire usata per altri liquidi, in particolare non per combustibili per motori, detergenti ed altri prodotti chimici!

7 L'INSTALLAZIONE

L'installation della pompa sommersa a motore avviene o

• in modo fisso con tubature rigide
• in modo fisso, ma con tubi di gomma flessibili

Da rissettare!

Nell'installazione tenere presente che la pompa non può mai venir montata simplicamente appesa alla tubazione di mandata o al cavo della corrente. La pompa sommersa a motore deve essere rispettovamente appesa al gancio apposto o appoggiata sul fondo del pozzetto. Per garantire un funzionamento perfetto della pompa, il fondo del pozzetto deve essere sempre libero dal fango o da altre impurità.

Se il livello dell'acqua è troppo basso, il fango che si trovava nel pozzetto può seccarsi rapidamente e impedire alla pompa di mettersi in moto. è perciò necessario controllare regolarmente la pompa sommersa a motore (eseguire delle prove di messa in moto).

L'interruttore a galleggiante è casi regolato da permettere un'immediata messa in esercizio della pompa.

Avverenza!

Il pozzetto della pompa deve avere almeno le dimensioni di 40 × 40 × 50 cm in modo tale che l'interruttore a galleggiante possa muoversi liberamente.

Il collegamento alla rete

La pompa da voi acquistata è gli dotata di una spina con contatto di terra ed è concepita per essere collegata ad una presa con contatto di terra con 230 V - 50 Hz. Accertatevi che la presa abbia un dispositivo di protezione sufficiente (almeno 6 A) e sua perfettamente in ordine. La pompa è pronta per funzionare non appena la spina della pompa è insertita nella presa.

Avverenza!

Se il cavo di alimentazione o la spina vengono danneggiati per cause esterne, il cavo non delve venir riparato, ma delve venir sostituito con uno nuovo.

8 LA MESSA IN ESERCIZIO

Dopo aver letto con attenzione queste istruzioni per l'installazione e per l'uso, potete far funzionare la vostra nuova pompa:

controllate che la pompa sua appoggiata sul fondo del pozzetto
controllate che la tubazione di mandata sua stata applicata in modo esatto
accertatevi che l'allacciameto elettrico sia di 230 V - 50 Hz
controllate che la presa di corrente sia in ordine
accertatevi che l'umidità o l'acqua non possano penetrare nel collegamento alla rete
- evitate che la pompa funzioni a secco.

8.1 Spurgo della pompa prima dell'uso

• Prima diMETTAREa punto la pompa,assicurarsi sempre che sia adeguatamente spurgata. Se necessario,inclinarela pompaavantiéindietro più volte fino a quando tutte le bolle d'aria saranno scomparse; Attendere almeno 15 secondi prima di avviare la pompa.

8.2 Regolazione del punto di commutazione acceso/spento

Regolare il punto di commutazione ON/OFF; accesso/spento, mutando la posizione dell'interruttore galleggiante nella rispettova sede per galleggiante a tacche.

Prima della messa in funzione controllare i seguenti punti:

collocare l'interruttore galleggiante di modo che, sua l'altezza punto di commutazione ON (acesso), che l'altezza punto di commutazione OFF (spento) venga raggiunta con poca forza. Verificare ciò ponendo la pompa in un recipiente pieno d'acqua, alzare cautamente con la mano l'interruttore galleggiante e farlo poi di nuovo scendere. La pompa di si deve rispettovamente accendere o spegnere.
- Fate attenzione che la distanza fra testa dell'interruttore galleggiante e sede per galleggiante a tacche per galleggiante, in cui si trova, non sia troppo piccola. Perché, una distanza troppo piccola non può garantirne il perfetto funzionamento.
Regolando l'interrottore galleggiante, fate attenzione che l'interrottore galleggiante stesso non tocchi il fondo prima che la pompa si spegni. Attenzione: pericolo di corsa a secco!

Questo apparecchio non deve essere utilizzato da bambini, da persona affette da disabilità fisiche, mentali o dello sviluppo, né da persona prive della necessaria esperienza o conoscenza, eccetto nei casi in cui queste ultime ricevano istruzioni da una persona che si assume la responsabilità della loro sicurezza o da un supervisor, o studino le precedenti istruzioni relative all'uso dell'apparecchio.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.

9.1 Avvertenze per la manutenzione!

La pompa sommersa a motore è un prodotto di qualità sperimentata, non richiede manutenzione ed è stata soggetta a severi controllingi finali. Per poterla usare a lungo e alla interruzioni consigliamo comunique di usarla con cura e di eseguire dei controlli regolari.

Attenzione! Importante!

Togliere la spina alla presa di alimentazione prima di agli lavoro di manutenzione.

• Se l'impiego della pompa è mobile,essa deve sempre venir lavata con acqua pulita durante l'uso.
• Se la pompa viene installata in un luogo fisso, si consiglia di controllare agli 3 mesi il funzionamento dell'interruttore a galleggiante.
• Con un getto d'acqua togliere i pelucchi e le particelle filamentose che si fosso depositati nell'involucro della pompa.
• Ogni 3 mesi togliere il fango dal fondo del pozzetto e pulirne le pareti.
• Con acqua pulita togliere i depositi dall'interruttore a galleggiante.

9.2 Pulizia della ruota a pale

In caso di depositi eccessivi nella carcassa della pompa si deve smontare la parte inferiore della pompa nel modo seguente:

1. Staccate la gabbia di aspirazione della carcassa della pompa
2. Pulite la ruota a pale con acqua pulita

Attenzione non appoggiare la pompa sulla ruota a pale e non usarla come supporto!

1. Il montaggio avviene nell'ordine inverso

10 DATI TECHNICI

Tipo	POWXG9502
Alimentazione rete	230V / 50Hz
Potenza assorbita	350W
Quantità massima di mandata	5000 l/h
Altezza di mandata	6,5 m
Profondità massima immersione	max. 7 m
Temperatura massima acqua	35°C
Per acqua pulita/sporca:	Pulita
Alloggiamento (plastica (P) / acciaio inossidabile (SS))	P
Ingresso acqua (plastica / acciaio inossidabile (SS))	P

11 UFFICIO ASSISTENZA

Gli interrupttori quasti devono essere sostituiti dal loro Servizio Assistenza.
- Se il cavo di allacciamento (oppure la spina) viene danneggiato, delve essere sostituito con un'alto reperibile presso nostro Servizio Assistenza. La sostituzione del cavo di allacciamento deve essere eseguita solo dal loro Servizio Assistenza (vedere l'elenco dei Centri in ultima pagina) o da personale qualificato (elettrotecnici).

12 ELIMINAZIONE DI ERRORI

Guasti	cause	rimedi
la pompa non si avvia	- manca la corrente di alimentazione- l'interruttore a galleggiante non funziona	- controllare la corrente di alimentazione- portare l'interruttore a galleggiante in una posizione più elevata
la pompa non fa circolare l'accua	- il filtro d'entrata è intasato- il tubo di mandata è piegato	- pulire il filtro d'entrata con getto d'accua- raddrizzare il tubo-
la pompa non si spegne	- l'interruttore a galleggiante non può scendere	- correggere la posizione della pompa sul fondo del pozzetto
la portata è insufficiente	- il filtro di entrata è intasato- le prestazioni della pompa sono limitate dalle numerous impurità abrasive presenti nell'accua	- pulire il filtro d'entrata- pulire la pompa e sostituire i pezzi soggetti ad usura
la pompa si spegne dopo un breve periodo di funzionamento	- il salvamotore spegne la pompa per le excessive impurità dell'accua- il salvamotore entra in funzione perché la temperature dell'accua è troppo alta	- togliere la spina di alimentazione dalla presa e pulire la pompa ed il pozzetto- Non superare la temperatura massima acqua di 35°C!

13 CONSERVAZIONE

• Pulire con cura tutto l'apparecchio e i loro accessori.
  Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori alla portata dei bambini, evitando temperature effecssivamente alte o basse.
  Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo bujo.
  Non riporlo in sacchi di plastica per evitare accumuli di umidità.

14 GARANZIA

• Questo prodotto è garantito a norma di legge per un periodo di 36 anni a decorrere alla data dell'acquisto da parte del primo utilizzatore.
• La presente garanzia copre tutti i difetti di materiali o produzione. Non include invece: difetti derivanti da componenti comunamente soggetti a usura quali cuscinetti, spazzole, spine o accessori quali trivelle, punte di trapani, lame di seghe, ecc.; danni o difetti derivanti da uso non conforme, incidenti o alterazioni;osti di trasporto.
• La presente garanzia copre tutti i difetti di materiali o di produzione, esclusi batterie, caricabatterie, difetti di parti soggette a normale usura come, in particolare, cuscinetti, spazzole, cavi, spine... Sono parimenti escludi alla garanzia accessori quali trivelle, punte di trapani, lame di seghe, ecc.
• Sono escludi dalle clausole della garanzia danni e/o difetti seguenti all'uso non conforme.
• Si declina agli responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
  Per ulteriori informazioni, Telefonare al numero 00 32 3 292 92 90.
• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
  Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sua dovuto alle seguenze di una manutenzione inadequata o di un sovraccarico.
• Sono inerogabilmente escludi alla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cchio除去 rispetto le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
• L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la preroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
  I dispositi o i componenti sostitui nel periodo della garanzia sono pertanto di proprietà di Varo NV.
• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottomosto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
• Conservare lo scontrino come prova della data d'acquisto.
  L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato alla prova d'acquisto.

15 AMBIENTE

Ove la macchina, in seguito ad uso prolongato, dovesse essere sostuita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.

16 DICHiarazione DI CONFORMITA

Con la presente, VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - B2500 Lier, Belgio, dichiara che

Descrizione dell'apparecchio: pompa SOMMERSA 350W

Marchio: POWERplus

Numero articolo: POWXG9502

è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite delle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla cette dichiarazione.

Direttive europee (inclusi eventuali emendamenti fino alla data della firma):

2011/65/EU

2014/35/EU

2014/30/EU

Norme europee armonizzate (inclusi eventuali emendamenti sono alla data della firma):

EN60335-1:2012

EN60335-2-41: 2003

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Depositario della documentazione tecnica: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Il sottoscritto agisce in nome e periconto del CEO della società,

Ludo Mertens
