Tipo de produto	Tomada detectora de movimento infravermelho
Modelo	E304GN
Marca	Perel
Alimentação	220-240 V~, 50/60 Hz, 16 A
Consumo	0.5 W
Faixa de detecção	2 - 9 m (ajustável)
Ângulo de detecção	120°
Sensibilidade luminosa	3 - 2000 lux (ajustável)
Temporização de desligamento	10 s ± 3 s a 15 min ± 2 min
Velocidade de detecção	0.6 - 1.5 m/s
Carga máxima resistiva	1200 W
Carga máxima indutiva	300 W
Tipo de interruptor	Relé, normalmente aberto (N.A.)
Interruptor	Auto/On/Off
Dimensões	50 x 95 x 60 mm
Peso	115 g
Temperatura de operação	-20 °C a +40 °C
Umidade de operação	< 93 % RH
Uso	Somente interno
Manutenção	Limpar com pano úmido, evitar produtos químicos agressivos
Segurança	Não descartar com lixo doméstico; reciclar em um ponto de coleta
Garantia	24 meses para consumidores (condições incluídas)

Perguntas frequentes - E304GN Perel

Como instalar a tomada E304GN?

Conecte a tomada na rede elétrica, depois conecte a lâmpada na tomada intermediária. Certifique-se de que o aparelho seja usado em ambiente interno e protegido da umidade.

Como testar o funcionamento da tomada?

Gire os botões SENS e LUX totalmente no sentido horário, e TIME totalmente no sentido anti-horário. Conecte a tomada: a lâmpada acende após aprox. 30 s, e apaga após 10 s se nenhum sinal for detectado.

Como ajustar a sensibilidade de detecção?

Gire o botão SENS para ajustar o alcance de detecção (de 2 a 9 m). Gire o botão LUX para ajustar o limiar de luminosidade (de 3 a 2000 lux).

Como ajustar a temporização de desligamento?

Use o botão TIME para ajustar a temporização de 10 segundos a 15 minutos. A lâmpada permanece acesa pelo tempo escolhido após a última detecção.

O que fazer se a lâmpada não acender?

Verifique se a tomada está corretamente conectada e se as configurações de SENS e LUX estão adequadas. Teste a tomada girando os botões conforme indicado no manual. Se o problema persistir, contate seu revendedor.

Posso usar esta tomada ao ar livre?

Não, a tomada foi projetada para uso somente em ambientes internos. Proteja-a da chuva, umidade e respingos de água.

Como limpar a tomada E304GN?

Limpe ocasionalmente com um pano úmido. Não use produtos químicos agressivos, solventes ou detergentes fortes.

Qual é a carga máxima suportada?

A carga máxima é de 1200 W para cargas resistivas e 300 W para cargas indutivas.

O que significa o símbolo de lixeira riscada?

Este símbolo indica que o aparelho não deve ser descartado com lixo doméstico. Ele deve ser reciclado em um ponto de coleta apropriado para equipamentos elétricos e eletrônicos.

Como entrar em contato com o serviço pós-venda?

Consulte o site www.perel.eu para informações de garantia e serviço. Guarde o comprovante de compra original para qualquer reclamação.

MANUAL DE UTILIZADOR E304GN Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
• Não cumpre com os requisitos ERP para efeitos de iluminação.

E304-GN

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® em www.perel.eu.

• Proteja o aparelho de quedas e má utilização. Evitar força excessiva ao utilizar o dispositivo.
• Proteja o aparelho de temperaturas extremas e do pó.
• Usar apenas no interior. Mantenha o aparelho protegido da chuva, humidade, salpicos e quaisquer líquidos.
• Familiarize-se com as funções do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

4. Instalação

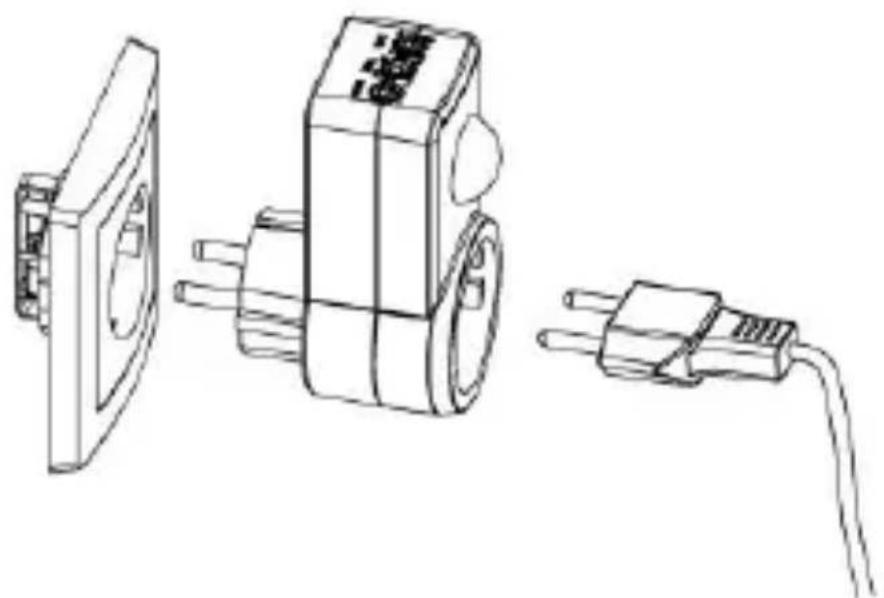

4.1 Instruções para Instalação

1. Teste a ficha na altura em que achar que a lâmpada necessita de ser acendida.
2. Rode os botões SENS e LUX totalmente no sentido dos ponteiros do relógio; rode o botão TIME totalmente no sentido contrário aos ponteiros do relógio.
3. Introduza a ficha na tomada elétrica. A ficha precisa de pré-aquecer durante ± 30 antes de acender a lâmpada que está conectada. Se não for detetado qualquer sinal, a lâmpada apaga-se após ± 10 segundos +/- 3 segundos.
4. Rode o botão LUX totalmente no sentido contrário aos ponteiros do relógio. A lâmpada deverá apagar-se.

E304-GN

4.3 Configurar a Ficha

1. Rode os botões SENS e LUX até a lâmpada acender;

2. Agora, defina o período de tempo para desligar usando o botão TIME desde ± 10 segundos até ± 15 minutos.

5. Limpeza e manutenção

Este aparelho não requer qualquer manutenção em especial. No entanto, limpe regularmente a câmara com um pano húmido para que se mantenha como nova. Não use químicos, solventes ou detergentes abrasivos.

6. Especificações

alimentação		220-240 V~, 50/60 Hz, 16 A
alcance de detecção		2 - 9 m (< 24 °C) regulável
ângulo de detecção		120°
controlo de luz		3 a 2000 lux (regulável)
tempo de ativação		mín. 10 s ± 3 s a máx. 15 min ± 2 min
consumo		0.5 W
velocidade de detecção do movimento		0.6-1.5 m/s
temperatura de funcionamento		de -20 °C a +40 °C
humidade de funcionamento		< 93 % RH
carga máxima
	resistiva	1200 W
	indutiva	300 W
duração
	posição mínima	10 s ± 3 s
	máx.	15 min ± 2 min

E304-GN

tipo de interruptor	relé
relé de saída	normalmente aberto (N.O.)
interruptor	automático/on/off
dimensões	50 x 95 x 60 mm
peso	115 g

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade

suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 años.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será

reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte; - qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
