Rodzaj produktu	Wtyczka z czujnikiem ruchu na podczerwień
Model	E304GN
Marka	Perel
Zasilanie	220-240 V~, 50/60 Hz, 16 A
Pobór mocy	0.5 W
Zakres detekcji	2 - 9 m (regulowany)
Kąt detekcji	120°
Czułość świetlna	3 - 2000 luksów (regulowany)
Opóźnienie wyłączenia	10 s ± 3 s do 15 min ± 2 min
Prędkość detekcji	0.6 - 1.5 m/s
Maksymalne obciążenie rezystancyjne	1200 W
Maksymalne obciążenie indukcyjne	300 W
Typ przełącznika	Przekaźnik, normalnie otwarty (N.O.)
Przełącznik	Auto/Wł./Wył.
Wymiary	50 x 95 x 60 mm
Waga	115 g
Temperatura pracy	-20 °C do +40 °C
Wilgotność pracy	< 93 % RH
Zastosowanie	Tylko do użytku wewnętrznego
Konserwacja	Czyścić wilgotną ściereczką, unikać agresywnych chemikaliów
Bezpieczeństwo	Nie wyrzucać wraz z odpadami domowymi; utylizować w punkcie zbiórki odpadów
Gwarancja	24 miesiące dla konsumentów (z uwzględnieniem warunków)

Często zadawane pytania - E304GN Perel

Jak zainstalować wtyczkę E304GN ?

Podłącz wtyczkę do gniazdka sieciowego, a następnie podłącz lampę do pośredniego gniazdka. Upewnij się, że urządzenie jest używane wewnątrz i z dala od wilgoci.

Jak przetestować działanie wtyczki ?

Obróć pokrętła SENS i LUX maksymalnie w prawo, a TIME maksymalnie w lewo. Podłącz wtyczkę: lampa włączy się po ok. 30 s, a następnie wyłączy się po 10 s, jeśli nie zostanie wykryty żaden sygnał.

Jak wyregulować czułość detekcji ?

Obróć pokrętło SENS, aby ustawić zasięg detekcji (od 2 do 9 m). Obróć pokrętło LUX, aby ustawić próg jasności (od 3 do 2000 luksów).

Jak wyregulować opóźnienie wyłączenia ?

Użyj pokrętła TIME, aby ustawić opóźnienie od 10 sekund do 15 minut. Lampa pozostaje włączona przez wybrany czas po ostatnim wykryciu ruchu.

Co zrobić, jeśli lampa się nie włącza ?

Sprawdź, czy wtyczka jest prawidłowo podłączona, a ustawienia SENS i LUX są odpowiednie. Przetestuj wtyczkę, obracając pokrętła zgodnie z instrukcją obsługi. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

Czy mogę używać tej wtyczki na zewnątrz ?

Nie, wtyczka jest przeznaczona do użytku tylko wewnątrz. Chroń ją przed deszczem, wilgocią i zachlapaniem.

Jak czyścić wtyczkę E304GN ?

Okresowo czyść wilgotną ściereczką. Nie używaj agresywnych chemikaliów, rozpuszczalników ani silnych detergentów.

Jakie jest maksymalne obciążenie ?

Maksymalne obciążenie wynosi 1200 W dla obciążeń rezystancyjnych i 300 W dla obciążeń indukcyjnych.

Co oznacza symbol przekreślonego kosza ?

Symbol ten oznacza, że urządzenia nie wolno wyrzucać wraz z odpadami domowymi. Należy je podać recyklingowi w odpowiednim punkcie zbiórki odpadów elektrycznych i elektronicznych.

Jak skontaktować się z serwisem ?

Odwiedź stronę www.perel.eu, aby uzyskać informacje o gwarancji i serwisie. Zachowaj oryginalny paragon na potrzeby reklamacji.

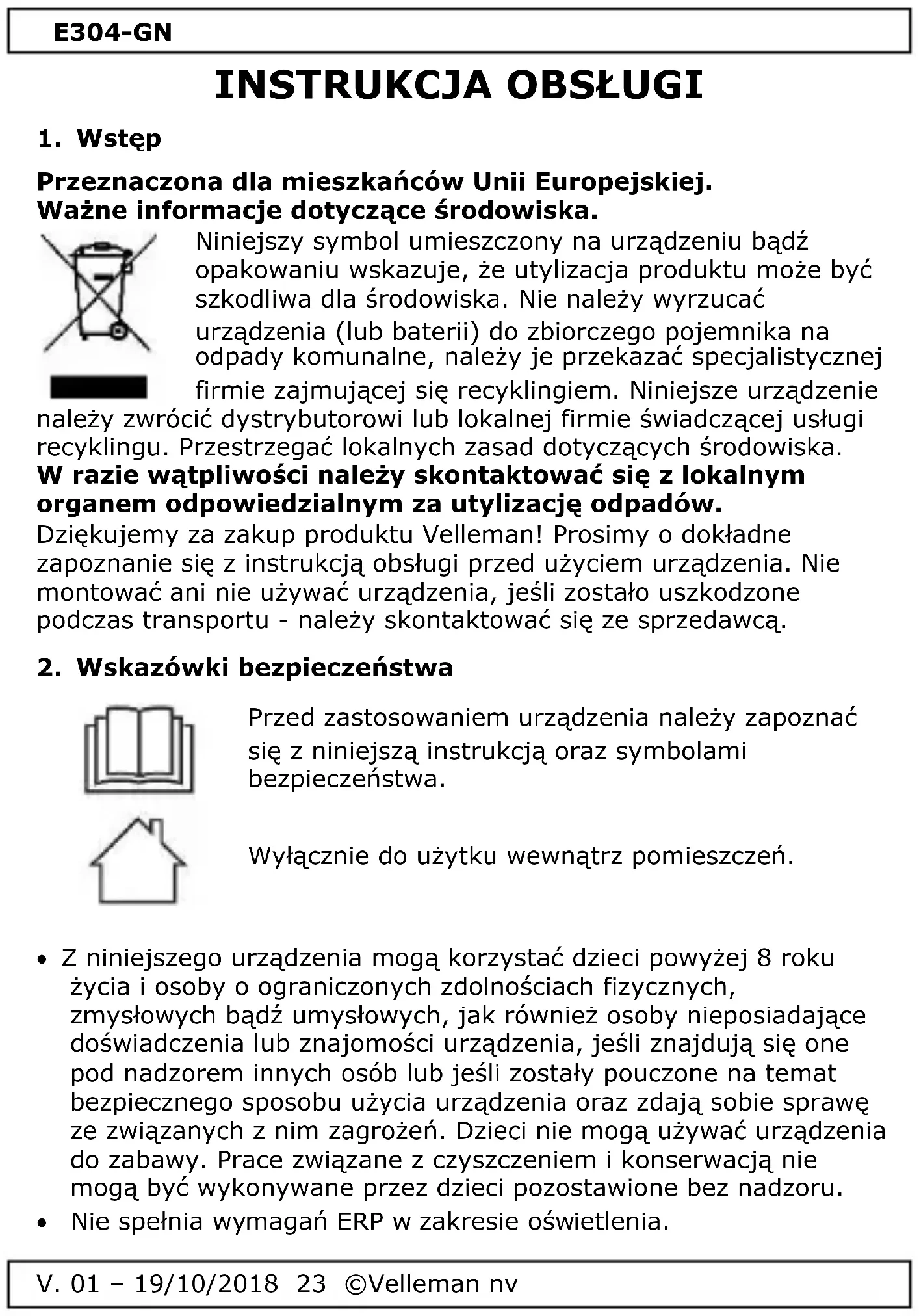

INSTRUKCJA OBSŁUGI E304GN Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń.

- Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.

- Nie spełnia wymagań ERP w zakresie oświetlenia.

E304-GN

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na www.perel.eu.

• Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.
• Chronić urządzenie przed zbyt wysoką temperaturą i pyłem.
• Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami.
• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

4. Montaż

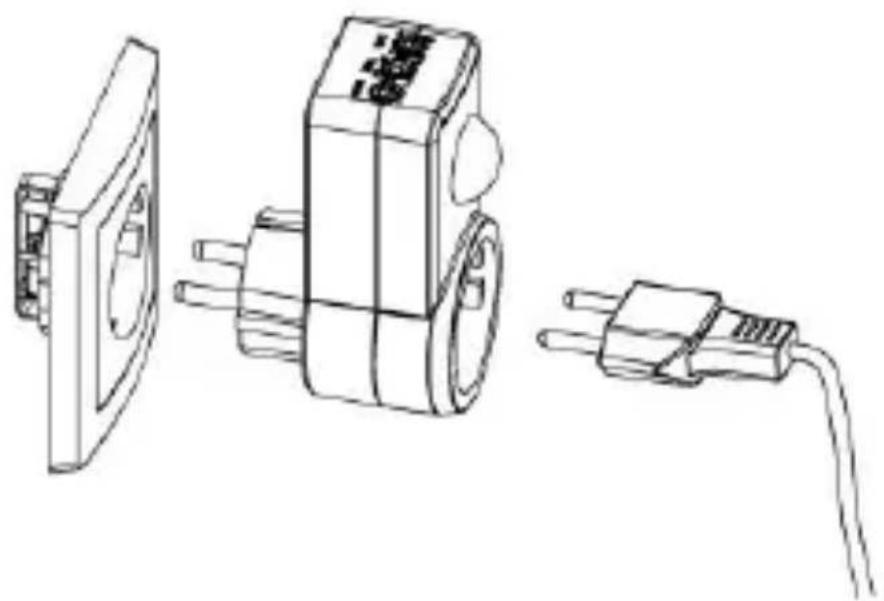

4.1 Wytyczne dotyczące montażu

Podłączyć gniazdo do sieci. Włożyć lampę do gniazda.

E304-GN

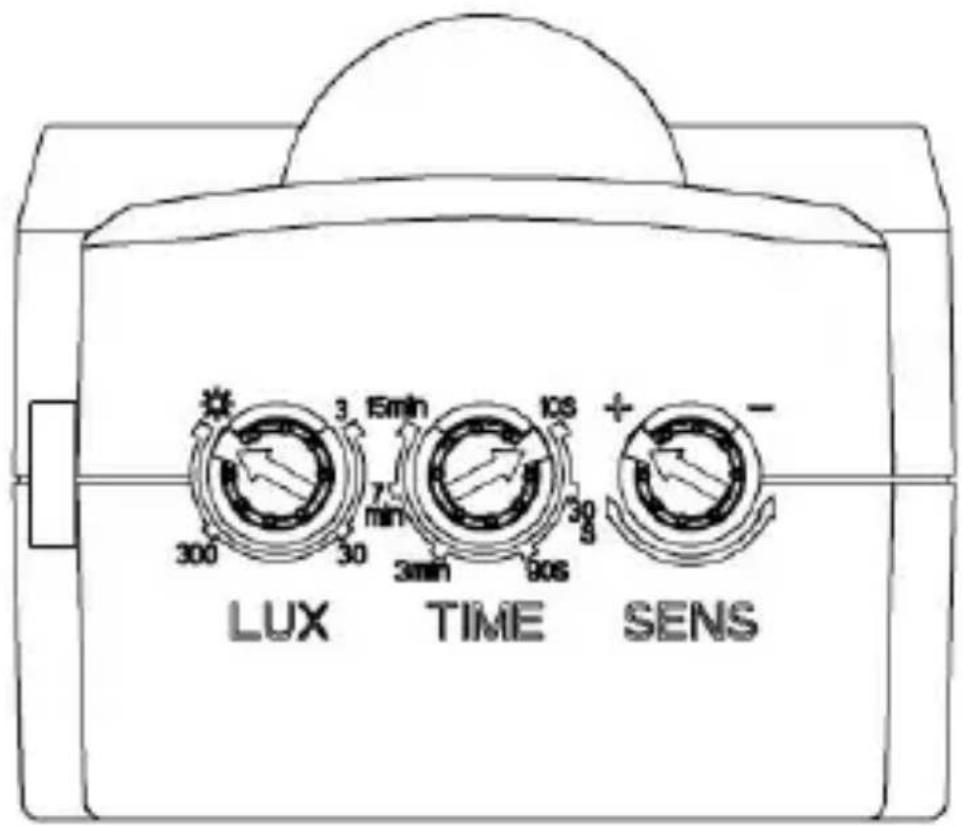

4.2 Testowanie gniazda

LUX TIME SENS

1. Przetestować gniazdo w czasie, w którym lampa prawdopodobnie powinna być włączona.
2. Obrócić pokrętła SENS i LUX całkowicie w prawo, a pokrętło TIME całkowicie w lewo.
3. Podłączyć gniazdo do sieci. Czas nagrzewnia gniazda, zanim włączy podłączoną lampę, wynosi ± 30 sekund. Jeśli sygnał nie zostanie wykryty, lampa wyłączy się po ± 10 +/- 3 sekundach.
4. Obrócić pokrętło LUX całkowicie w lewo. Lampa powinna się wyłączyć.

E304-GN

4.3 Ustawienie gniazda

1. Obracać pokrętła SENS i LUX do momentu włączenia się lampy.

2. Następnie za pomocą pokrętła TIME ustawić opóźnienie wyłączenia (od ± 10 sekund do ± 15 minut).

5. Czyszczenie i konserwacja

Gniazdo nie wymaga szczególnej konserwacji. Tym niemniej, co jakiś czas należy przetrzeć urządzenie wilgotną ściereczką, aby utrzymać je w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

6. Specyfikacja techniczna

zasilanie		220-240 V~, 50/60 Hz, 16 A
zakres wykrywania		2-9 m (< 24 °C) regulowany
kąt wykrywania		120°
ustawienie natężenia światła		3 do 2000 lx (regulowane)
czas aktywacji		min. 10 s ± 3 s do maks. 15 min ± 2 mi
pobór mocy		0,5 W
wykrywanie prędkości ruchu		0,6-1,5 m/s
temperatura robocza		-20 °C do +40 °C
wilgotność robocza		< 93 % RH
maks. obciążenie znamionowe
	rezystancyjny	1200 W
	impedancyjne	300 W

E304-GN

czas aktywacji
	minimalna	10 s ± 3 s
	maksymalna	15 min ± 2 min
typ przełącznika		przekaznik
wyjście przekaźnikowe		normalnie otwarte (N.O.)
przełącznik		auto/wł/wył
wymiary		50 x 95 x 60 mm
waga		115 g

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne,

prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

• Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.
• W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:
• zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy
• wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

• gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;
• gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;
• produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);
• usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;
• usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;
• szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez

wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze żle zabezpieczonej wysyłki produktu;

- Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcją obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
