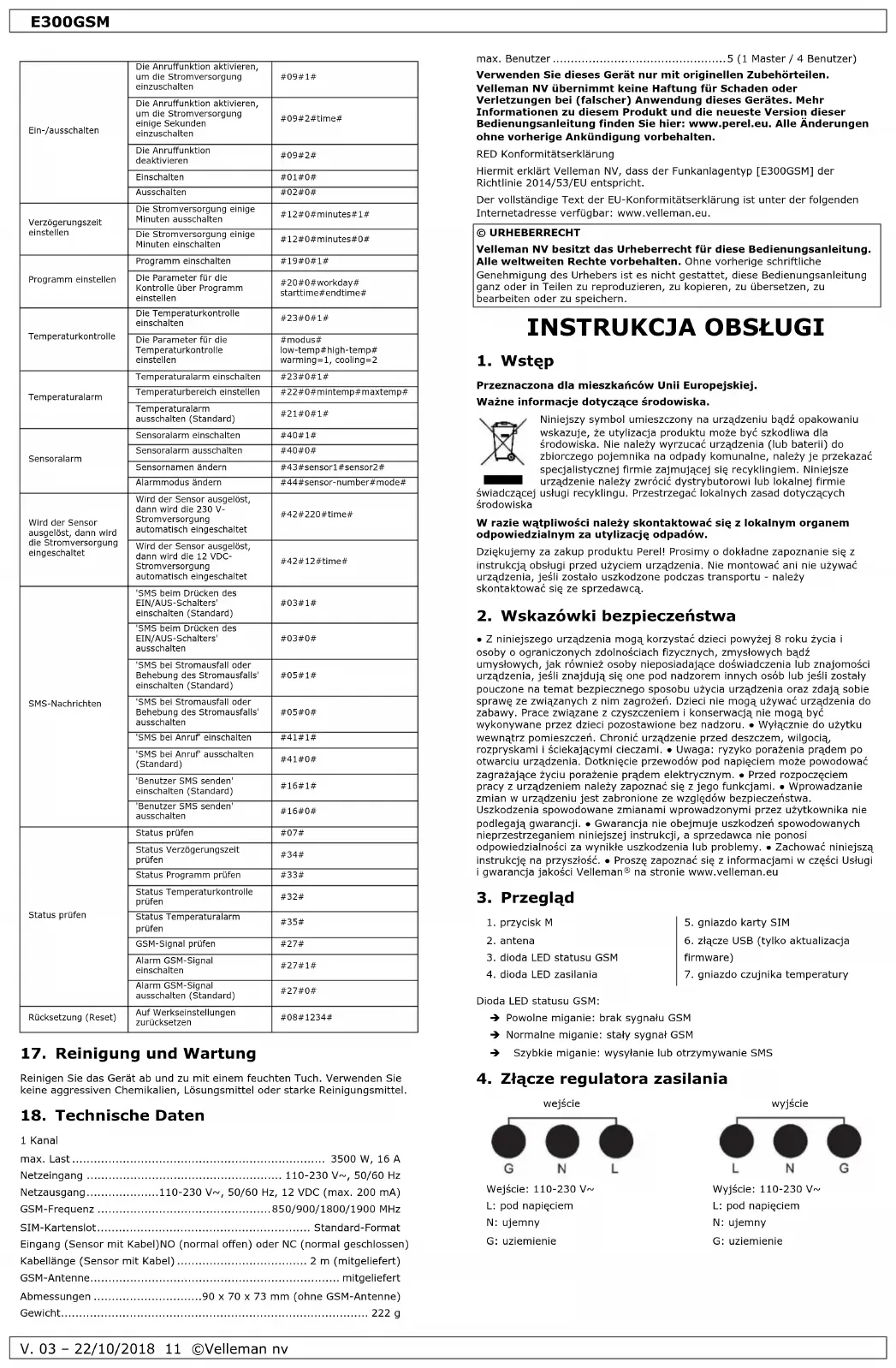

INSTRUKCJA OBSŁUGI E300GSM Perel

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za zakup produktu Perel! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

● Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru. ● Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. ● Uwaga: ryzyko porażenia prądem po otwarciu urządzenia. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. ● Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. ● Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji. ● Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy. ● Zachować niniejszą instrukcję na przyszłość. ● Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman

na stronie www.velleman.eu

5. gniazdo karty SIM

6. złącze USB (tylko aktualizacja

7. gniazdo czujnika temperatury

Dioda LED statusu GSM: Powolne miganie: brak sygnału GSM Normalne miganie: stały sygnał GSM Szybkie miganie: wysyłanie lub otrzymywanie SMS

4. Złącze regulatora zasilania

Wejście: 110-230 V~ L: pod napięciem N: ujemny G: uziemienie

Wyjście: 110-230 V~ L: pod napięciem N: ujemny G: uziemienieE300GSM

V. 03 – 22/10/2018 12 ©Velleman nv

12V: wyjście i wejście czujnika alarmowego 12V: stałe wyjście 12 V DC (maks. 200 mA) S1: wejście czujnika przewodowego 1, typ NO/NC S2: wejście czujnika przewodowego 2, typ NO/NC 12V(C): regulowane wyjście 12 V DC (maks. 200 mA) (tylko przez SMS)

● Podłączyć antenę do regulatora zasilania. ● Wyłączyć kod PIN w karcie SIM za pomocą telefonu komórkowego. ● Zamontować kartę SIM (format standardowy). Karta musi być w całości wsunięta w otwór. ● Podłączyć czujnik temperatury (jeżeli jest potrzebny). ● Podłączyć wejście i wyjście zasilania. Przed podłączeniem wyłączyć zasilanie! ● Ponownie podłączyć zasilanie. Dioda LED zapali się w ciągu 3-5 sekund.

6. Rejestracja numeru telefonu

Regulator zasilania można powiązać z maks. pięcioma numerami telefonów, tzn. jednym głównym i czterema dodatkowymi. Numer główny ma pełne uprawnienia do konfiguracji urządzeń. Numery dodatkowe mogą zostać dodane wyłącznie przez numer główny. Konfiguracja przeprowadzana jest przez wysyłanie SMS na kartę SIM urządzenia. Format wiadomości to #code- 1#code-2# [#kod-1#kod-2#]. Rejestracja numeru głównego: #00# Dodawanie numeru dodatkowego: #06#User-number# [#06#nr- użytkownika#] Usuwanie numeru dodatkowego: #15#User-number# [#06#nr- użytkownika#] Jeżeli urządzenie odpowie [Master number already exists / Numer główny już istnieje], należy ręcznie zresetować urządzenie, aby usunąć stary numer główny. Przytrzymać przycisk M wciśnięty przez dziesięć sekund, aby powrócić do ustawień fabrycznych.

7. Sterowanie przez wykonywanie

połączeń Jeżeli numer główny lub dodatkowy wywoła numer karty SIM, nastąpi włączenie lub wyłączenie zasilania 230 V na kilka sekund. Wykonanie połączenia w celu włączenia/wyłączenia zasilania: #09#1# Gdy użytkownik wykonuje połączenie, włączone zasilanie wyłącza się, a wyłączone zasilanie - włącza. Wykonanie połączenia w celu włączenia/wyłączenia zasilania na kilka sekund: #09#2#time# [#09#2#czas#] Parametry czasowe: 1-1800, tzn. czas trwania 1-1800 sekund. Wyłączenie funkcji sterowania przez wykonywanie połączeń: #09#0#

8. Włączanie/wyłączanie zasilania

Dowolny zarejestrowany użytkownik może wysłać SMS, aby włączyć/wyłączyć zasilanie 230 V. Włączenie zasilania: #01#0# Wyłączenie zasilania: #02#0#

9. Sterowanie opóźnieniem

Automatyczne włączenie/wyłączenie zasilania 230 V na kilka minut. Działa tylko dla numeru głównego. Włączenie zasilania na kilka minut: #12#0#time# [#0#2#czas#] Wyłączenie zasilania na kilka minut: #12#0#time# [#1#2#czas#] Zakres czasu: 1-720, tzn. czas trwania 1-720 minut. Aby automatycznie wyłączyć tę funkcję, należy ręcznie włączyć/wyłączyć urządzenie.

10. Sterowanie zgodnie z harmonogramem

Automatyczne włączenie/wyłączenie zasilania 230 V zgodnie z ustalonym harmonogramem. Działa tylko dla numeru głównego. Ustawianie harmonogramu włączania: #20#0#day#start-time#end-time# [#20#0#dzień#godzina-rozpoczęcia#godzina-zakończenia#] Zasilanie zostanie uruchomione w ustalonym czasie. Dzień: jedna cyfra, patrz tabela wartość dzień

Poniedziałek - Piątek

Czas rozpoczęcia i czas zakończenia: cztery cyfry (ggmm) w formacie 24-godzinnym. Przykład: #20#0#0#2000#0800# oznacza codzienne uruchamianie zasilania o 20:00, a wyłączanie o 8:00 następnego dnia. Aktywacja sterowania w oparciu o harmonogram: #19#0#1# Aby automatycznie wyłączyć tę funkcję, należy ręcznie włączyć/wyłączyć urządzenie.

11. Sterowanie temperaturą

Podłączyć dołączony czujnik temperatury. Temperatura będzie podawana w wiadomościach SMS. Funkcja sterowania temperaturą jest przydatna, jeżeli wyjście zasilania podłączone jest do urządzenia grzewczego lub chłodniczego. Zasilanie będzie automatycznie włączać i wyłączać się w zależności od zmian temperatury. Ustawienie parametrów sterowania: #24#0#mode#low-temp#high-temp# [#24#0#tryb#niska-temp#wysoka-temp#] Parametry trybu: 1 (grzanie) lub 2 (chłodzenie). Zakres temperatur: -30 °C do 100 °C. Przykład: #24#0#1#15#25# oznacza włączenie zasilania przy temperaturze < 15 °C, a wyłączenie przy temperaturze > 25 °C. Aktywacja funkcji sterowania temperaturą: #23#0#1# Aby automatycznie wyłączyć tę funkcję, należy ręcznie włączyć/wyłączyć urządzenie.

12. Alarm temperatury

Podłączyć dołączony czujnik temperatury. Jeżeli temperatura wykroczy poza zakres, urządzenie wyśle powiadomienie SMS. Ustawianie zakresu alarmowego: #22#0#low-temp#high-temp# [#22#0#niska-temp#wysoka-temp#] Zakres temperatur: -30 °C do 100 °C. Aktywacja alarmu temperaturowego: #21#0#1# Dezaktywacja alarmu temperaturowego: #21#0#0#

13. Alarm czujnika przewodowego

Regulator zasilania posiada dwa wejścia czujników przewodowych: jedno stałe wyjście 12 VDC i jedno regulowane wyjście 12 VDC. Stałe wyjście 12 VDC może być użyte jako źródło zasilania dla czujnika przewodowego. Czujniki wejściowe są typu NO/NC. Podłączyć czujniki przewodowe oraz końcówkę COM do zacisków S1 i S2. Nie podłączać S1 i S2 do zasilania, ponieważ może to nieodwracalnie uszkodzić urządzenie. Regulator zasilania wyśle wiadomość SMS, gdy czujnik zadziała. Wiadomość SMS, gdy alarm czujnika włączony: #40#1# Wiadomość SMS, gdy alarm czujnika wyłączony: #40#0# Zmiana nazwy czujnika: #43#sensor-1#sensor-2# [#43#czujnik-1#czujnik- 2#] Przykład: #43#door#window# [#43#drzwi#okno#] oznacza drzwi = czujnik 1, okno = czujnik 2. Odpowiednia nazwa zostanie wysłana w wiadomości SMS. Zmiana trybu alarmowego: #44#sensor-number#mode# [#44#numer- czujnika#tryb#] Numer czujnika: 1 lub 2. 24#0#mode# [#24#0#tryb: 1, 2 lub 3. 1#0#mode# [#24#0#tryb: NC (alarm uruchamiany wyłącznie, gdy obydwa zaciski są otwarte), tryb 2: NO (alarm uruchamiany wyłącznie, gdy obydwa zaciski są zamknięte), tryb 3: NO/NC (alarm uruchamiany wyłącznie, gdy obydwa zaciski są otwarte lub zamknięte).

14. Automatyczne uruchomienie po

zadziałaniu Funkcja ta może służyć jako inteligentne sterowanie dla domu, np. jako wykrywacz ruchu. Automatyczne włączenie zasilania 230 V po zadziałaniu czujnika: #42#220#time# [#09#2#czas#] Zakres czasu: 1-1800, tzn. uruchomienie zasilania na 1-1800 sekund. Wyłączenie o ustalonej godzinie 0 (wartość domyślna). Automatyczne włączenie zasilania 12 V DC po zadziałaniu czujnika: #42#12#time# [#09#2#czas#] Zakres czasu: 1-1800, tzn. uruchomienie zasilania na 1-1800 sekund. Wyłączenie o ustalonej godzinie 0 (wartość domyślna = 60). Zadziałanie czujnika może powodować uruchamianie zasilania 230 V i 12 V DC zgodnie z powyższymi ustawieniami.E300GSM

V. 03 – 22/10/2018 13 ©Velleman nv

15. Ustawienia zaawansowane

Wiadomość SMS po naciśnięciu przycisku wł/wył Domyślnie wiadomość jest wysyłana po naciśnięciu przycisku M. Wiadomość SMS po naciśnięciu przycisku wł/wył - funkcja aktywna: #03#1# Wiadomość SMS po naciśnięciu przycisku wł/wył - funkcja nieaktywna: #03#0# Wiadomość SMS po rozpoczęciu przerwy w dostawie zasilania i po jej zakończeniu Domyślnie, po rozpoczęciu przerwy w dostawie zasilania i jej zakończeniu wiadomość jest wysyłana. Wiadomość SMS po rozpoczęciu przerwy w dostawie zasilania i po jej zakończeniu - funkcja aktywna: #05#1# Wiadomość SMS po rozpoczęciu przerwy w dostawie zasilania i po jej zakończeniu - funkcja nieaktywna: #05#0# Wiadomość SMS po wykonaniu połączenia Domyślnie po wykonaniu połączenia wiadomość jest wysyłana. Wiadomość SMS po wykonaniu połączenia - funkcja aktywna: #41#1# Wiadomość SMS po wykonaniu połączenia - funkcja nieaktywna (domyślnie): #41#0# Powrót do ustawień fabrycznych Są dwie metody powrotu do ustawień fabrycznych: Metoda 1: Wysłanie wiadomości SMS z numeru głównego. Powrót do ustawień fabrycznych: #08#1234# Metoda 2: Przytrzymać przycisk M wciśnięty przez dziesięć sekund. Ustawienia fabryczne zostaną załadowane po sygnale dźwiękowym.

16. Lista poleceń SMS

kategoria funkcja polecenie Definiowanie użytkowników Rejestracja numeru głównego #00# Dodanie numeru członka rodziny #06#family-number# [#06#nr-członka-rodziny#] Sprawdzenie numeru członka rodziny #06# Usunięcie numeru członka rodziny #15#family-number# [#06#nr-członka-rodziny#] Usunięcie wszystkich numerów członków rodziny #15## Sterowanie zasilaniem Wykonanie połączenia w celu przełączenia zasilania #09#1# Wykonanie połączenia w celu włączenia zasilania na kilka sekund #09#2#time# [#09#2#czas#] Wyłączenie funkcji sterowania przez wykonywanie połączeń #09#2# Zasilanie włączone #01#0# Zasilanie wyłączone #02#0# Sterowanie opóźnieniem Wyłączenie zasilania na kilka minut #12#0#minutes#1# [#12#0#minuty#0#] Włączenie zasilania na kilka minut #12#0#minutes#0# [#12#0#minuty#0#] Sterowanie zgodnie z harmonogramem Sterowanie zgodnie z harmonogramem włączone #19#0#1# Ustawienie parametrów harmonogramu #20#0#workday# [#20#0#dzień-roboczy#] starttime#endtime# [czas- rozpoczęcia#czas- zakończenia#] Sterowanie temperaturą Sterowanie temperaturą włączone #23#0#1# Ustawienie parametrów sterowania temperaturą #24#0#mode# [#24#0#tryb#] low-temp#high-temp# [niska-temp#wysoka-temp#] grzanie = 1, chłodzenie = 2 Alarm temperaturowy Alarm temperaturowy włączony #23#0#1# Ustawianie zakresu temperatury #22#0#mintemp#maxtemp# Alarm temperaturowy wyłączony (domyślnie) #21#0#1# Alarm czujnika Alarm czujnika włączony #40#1# Alarm czujnika wyłączony #40#0# Zmiana nazwy czujnika #43#sensor1#sensor2# [#43#czujnik1#czujnik2#] Zmiana trybu alarmowego #44#sensor-number#mode# [#44#numer- czujnika#tryb#]

Włączenie zasilania po zadziałaniu czujnika Automatyczne włączenie zasilania 230 V po zadziałaniu czujnika #42#220#time# [#09#2#czas#] Automatyczne włączenie zasilania 12 V DC po zadziałaniu czujnika #42#12#time# [#09#2#czas#] Powiadomienia SMS Wiadomość SMS po naciśnięciu przycisku wł/wył - funkcja aktywna (domyślnie) #03#1# Wiadomość SMS po naciśnięciu przycisku wł/wył - funkcja nieaktywna #03#0# Wiadomość SMS po rozpoczęciu przerwy w dostawie zasilania i po jej zakończeniu - funkcja aktywna (domyślnie) #05#1# Wiadomość SMS po rozpoczęciu przerwy w dostawie zasilania i po jej zakończeniu - funkcja nieaktywna #05#0# Wiadomość SMS po wykonaniu połączenia - funkcja aktywna #41#1# Wiadomość SMS po wykonaniu połączenia - funkcja nieaktywna (domyślnie) #41#0# Wiadomość SMS do użytkowników - funkcja aktywna (domyślnie) #16#1# Wiadomość SMS do użytkowników - funkcja nieaktywna #16#0# Kontrola stanu Kontrola stanu #07# Kontrola stanu sterowania opóźnieniem #34# Kontrola stanu sterowania zgodnie z harmonogramem #33# Kontrola stanu sterowania temperaturą #32# Kontrola stanu alarmu temperaturowego #35# Kontrola sygnału GSM #27# Alarm sygnału GSM włączony #27#1# Alarm sygnału GSM wyłączony (domyślnie) #27#0# Resetowanie Powrót do ustawień fabrycznych #08#1234#

17. Czyszczenie i konserwacja

Co jakiś czas przetrzeć wilgotną ściereczką, aby utrzymać urządzenie w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

18. Specyfikacja techniczna

1 kanał maks. obciążenie na kanał ..... 3500 W, 16 A (sterowanie dwuprzewodowe) wejście zasilania ................................................. 110-230 V~, 50/60 Hz moc wyjściowa ............... 110-230 V~, 50/60 Hz, 12 VDC (maks. 200 mA) częstotliwość GSM ........................................... 850/900/1800/1900 MHz gniazdo karty SIM .............................................. standardowa karta SIM wejście czujnika przewodowego NO (normalnie otwarte) lub NC (normalnie zamknięte) długość przewodu czujnika przewodowego .................... 2 m (w zestawie) antena GSM........................................................................ w zestawie wymiary .......................................... 90 x 70 x 73 mm (bez anteny GSM) waga .........................................................................................222 g maks. liczba użytkowników ....................... 5 (1 główny / 4 użytkowników) Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.perel.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia. RED Deklaracja zgodności Velleman NV niniejszym oświadcza, że typ urządzenia radiowego [E300GSM] jest zgodny z dyrektywą 2014/53/EU. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.velleman.eu.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.E300GSM
