Type de produit	Prise détectrice de mouvement infrarouge
Modèle	E304GN
Marque	Perel
Alimentation	220-240 V~, 50/60 Hz, 16 A
Consommation	0.5 W
Plage de détection	2 - 9 m (réglable)
Angle de détection	120°
Sensibilité lumineuse	3 - 2000 lux (réglable)
Temporisation d'extinction	10 s ± 3 s à 15 min ± 2 min
Vitesse de détection	0.6 - 1.5 m/s
Charge max résistive	1200 W
Charge max inductive	300 W
Type de commutateur	Relais, normalement ouvert (N.O.)
Interrupteur	Auto/On/Off
Dimensions	50 x 95 x 60 mm
Poids	115 g
Température de service	-20 °C à +40 °C
Humidité de service	< 93 % RH
Usage	Intérieur uniquement
Entretien	Nettoyer avec un chiffon humide, éviter produits chimiques agressifs
Sécurité	Ne pas jeter avec les déchets ménagers ; recycler dans une déchetterie
Garantie	24 mois pour les consommateurs (conditions incluses)

FOIRE AUX QUESTIONS - E304GN Perel

Comment installer la prise E304GN ?

Branchez la prise sur le secteur, puis branchez la lampe sur la prise intermédiaire. Assurez-vous que l'appareil est utilisé à l'intérieur et à l'abri de l'humidité.

Comment tester le fonctionnement de la prise ?

Tournez les boutons SENS et LUX à fond dans le sens horaire, et TIME à fond dans le sens inverse. Branchez la prise : la lampe s'allume après env. 30 s, puis s'éteint après 10 s si aucun signal n'est détecté.

Comment régler la sensibilité de détection ?

Tournez le bouton SENS pour régler la portée de détection (de 2 à 9 m). Tournez le bouton LUX pour régler le seuil de luminosité (de 3 à 2000 lux).

Comment régler la temporisation d'extinction ?

Utilisez le bouton TIME pour régler la temporisation de 10 secondes à 15 minutes. La lampe reste allumée pendant la durée choisie après la dernière détection.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la prise est correctement branchée et que les réglages de SENS et LUX sont appropriés. Testez la prise en tournant les boutons comme indiqué dans le mode d'emploi. Si le problème persiste, contactez votre revendeur.

Puis-je utiliser cette prise à l'extérieur ?

Non, la prise est conçue pour une utilisation à l'intérieur uniquement. Protégez-la de la pluie, de l'humidité et des projections d'eau.

Comment nettoyer la prise E304GN ?

Nettoyez occasionnellement avec un chiffon humide. N'utilisez pas de produits chimiques agressifs, de solvants ni de détergents puissants.

Quelle est la charge maximale supportée ?

La charge maximale est de 1200 W pour les charges résistives et 300 W pour les charges inductives.

Que signifie le symbole de poubelle barrée ?

Ce symbole indique que l'appareil ne doit pas être jeté avec les déchets ménagers. Il doit être recyclé dans une déchetterie appropriée pour les équipements électriques et électroniques.

Comment contacter le service après-vente ?

Consultez le site www.perel.eu pour les informations de garantie et de service. Gardez le bon d'achat original pour toute réclamation.

MODE D'EMPLOI E304GN Perel

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la

réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser cet appareil uniquement à l'intérieur.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Non conforme aux directives ErP pour luminaires.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® sur www.perel.eu.

• Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.
• Protéger l'appareil des températures extrêmes et de la poussière.
• Utiliser à l'intérieur uniquement. Protéger de la pluie, de l'humidité et des projections d'eau.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

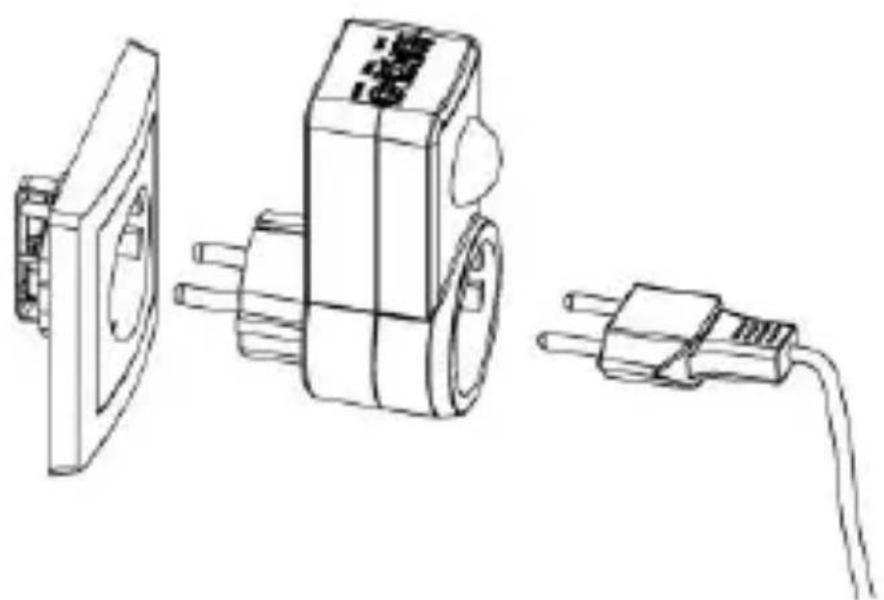

4.1 Instructions d'installation

Brancher la prise sur le secteur. Brancher la prise de la lampe sur la prise intermédiaire.

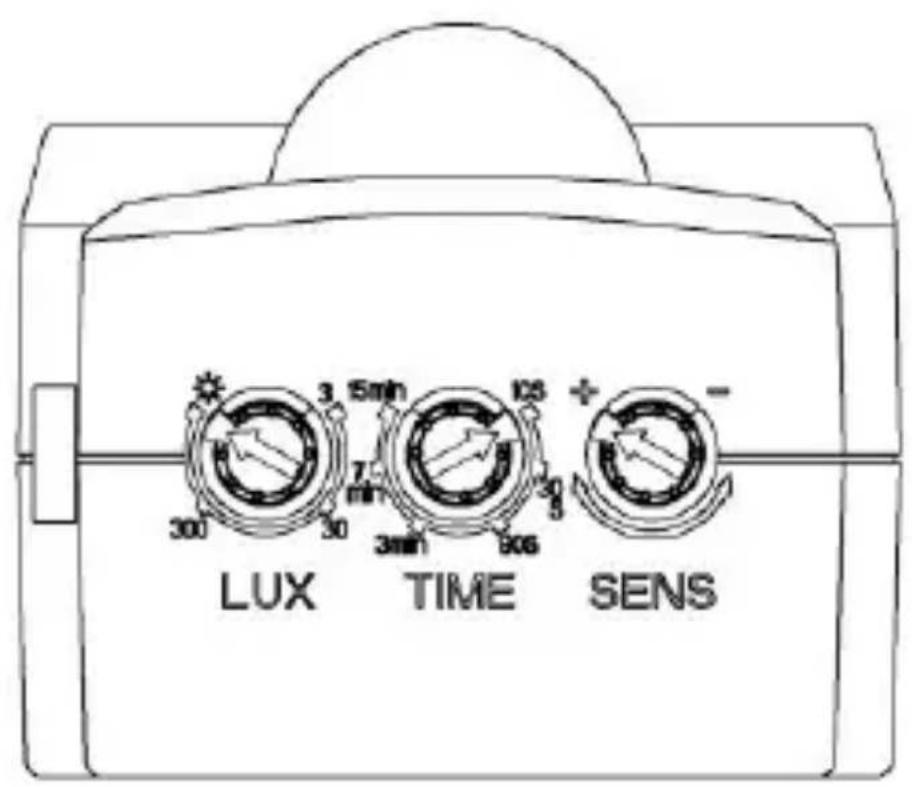

4.2 Tester la prise

LUX TIME SENS

1. Tester la prise au moment souhaité.
2. Tourner les boutons SENS et LUX à fond dans le sens horaire. Tourner le bouton TIME à fond dans le sens inverse des aiguilles d'une montre.
3. Brancher la prise sur le secteur. La prise a besoin de ± 30 secondes pour allumer la lampe connectée. Si aucun signal n'est détecté, la lampe s'éteindra après ± 10 secondes ± 3 secondes.
4. Tourner le bouton LUX à fond dans le sens inverse des aiguilles d'une montre. La lampe s'éteint.

4.3 Régler la prise

1. Tourner les boutons SENS et LUX jusqu'à ce que la lampe s'allume.
2. Régler la temporisation d'extinction (de ± 10 secondes à ± 15 minutes) avec le bouton TIME.

5. Nettoyage et entretien

La prise ne nécessite aucun maintien particulier. Nettoyer occasionnellement avec un chiffon humide pour conserver son aspect neuf. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

V. 01 - 19/10/2018 12 © Velleman nv

1. Spécifications techniques

alimentation		220-240 V~, 50/60 Hz, 16 A
plage de détection		2-9 m (< 24 °C) réglable
angle de détection		120°
sensibilité		de 3 à 2000 lux (réglable)
durée de déclenchement		min. de 10 s ± 3 s à max. 15 min ± 2 min
consommation		0.5 W
vitesse de détection		0.6-1.5 m/s
température de service		de -20 °C à +40 °C
humidité de service		< 93 % RH
charge max.
	résistive	1200 W
	inductive	300 W
temporisation d'activation
	position minimale	10 s ± 3 s
	maximum	15 min ± 2 min
type de commutateur		relais
sortie relais		normalement ouvert (N.O.)
interrupteur		auto/on/off
dimensions		50 x 95 x 60 mm
poids		115 g

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective; - si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• Toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
