Produkttyp	Infrarot-Bewegungsmelder-Steckdose
Modell	E304GN
Marke	Perel
Stromversorgung	220-240 V~, 50/60 Hz, 16 A
Leistungsaufnahme	0,5 W
Erfassungsbereich	2 - 9 m (einstellbar)
Erfassungswinkel	120°
Lichtempfindlichkeit	3 - 2000 Lux (einstellbar)
Ausschaltverzögerung	10 s ± 3 s bis 15 min ± 2 min
Erfassungsgeschwindigkeit	0,6 - 1,5 m/s
Max. ohmsche Last	1200 W
Max. induktive Last	300 W
Schaltertyp	Relais, Schließer (N.O.)
Schalter	Auto/Ein/Aus
Abmessungen	50 x 95 x 60 mm
Gewicht	115 g
Betriebstemperatur	-20 °C bis +40 °C
Betriebsfeuchte	< 93 % rF
Verwendung	Nur für Innenräume
Wartung	Mit feuchtem Tuch reinigen, aggressive Chemikalien vermeiden
Sicherheit	Nicht mit dem Hausmüll entsorgen; in einer Recyclinganlage für Elektrogeräte entsorgen
Garantie	24 Monate für Verbraucher (Bedingungen enthalten)

Häufig gestellte Fragen - E304GN Perel

Wie installiere ich die Steckdose E304GN?

Stecken Sie die Steckdose in die Netzsteckdose und schließen Sie die Lampe an die Zwischensteckdose an. Achten Sie darauf, dass das Gerät nur im Innenbereich und vor Feuchtigkeit geschützt verwendet wird.

Wie teste ich die Funktion der Steckdose?

Drehen Sie die Regler SENS und LUX ganz nach rechts (im Uhrzeigersinn) und TIME ganz nach links (gegen den Uhrzeigersinn). Stecken Sie die Steckdose ein: Die Lampe leuchtet nach ca. 30 s auf und schaltet sich nach 10 s aus, wenn kein Signal erkannt wird.

Wie stelle ich die Erfassungsempfindlichkeit ein?

Drehen Sie den Regler SENS, um den Erfassungsbereich (2 bis 9 m) einzustellen. Drehen Sie den Regler LUX, um den Helligkeitsschwellenwert (3 bis 2000 Lux) einzustellen.

Wie stelle ich die Ausschaltverzögerung ein?

Verwenden Sie den Regler TIME, um die Verzögerung von 10 Sekunden bis 15 Minuten einzustellen. Die Lampe bleibt nach der letzten Erfassung für die eingestellte Dauer eingeschaltet.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob die Steckdose richtig eingesteckt ist und die Einstellungen von SENS und LUX korrekt sind. Testen Sie die Steckdose, indem Sie die Regler wie in der Bedienungsanleitung beschrieben drehen. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich diese Steckdose im Freien verwenden?

Nein, die Steckdose ist nur für den Innenbereich vorgesehen. Schützen Sie sie vor Regen, Feuchtigkeit und Spritzwasser.

Wie reinige ich die Steckdose E304GN?

Reinigen Sie sie gelegentlich mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Was ist die maximale Last?

Die maximale Last beträgt 1200 W für ohmsche Lasten und 300 W für induktive Lasten.

Was bedeutet das durchgestrichene Mülltonnensymbol?

Dieses Symbol weist darauf hin, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. Es muss in einer geeigneten Recyclinganlage für Elektro- und Elektronikgeräte recycelt werden.

Wie kontaktiere ich den Kundendienst?

Besuchen Sie die Website www.perel.eu für Garantie- und Serviceinformationen. Bewahren Sie den Original-Kaufbeleg für etwaige Reklamationen auf.

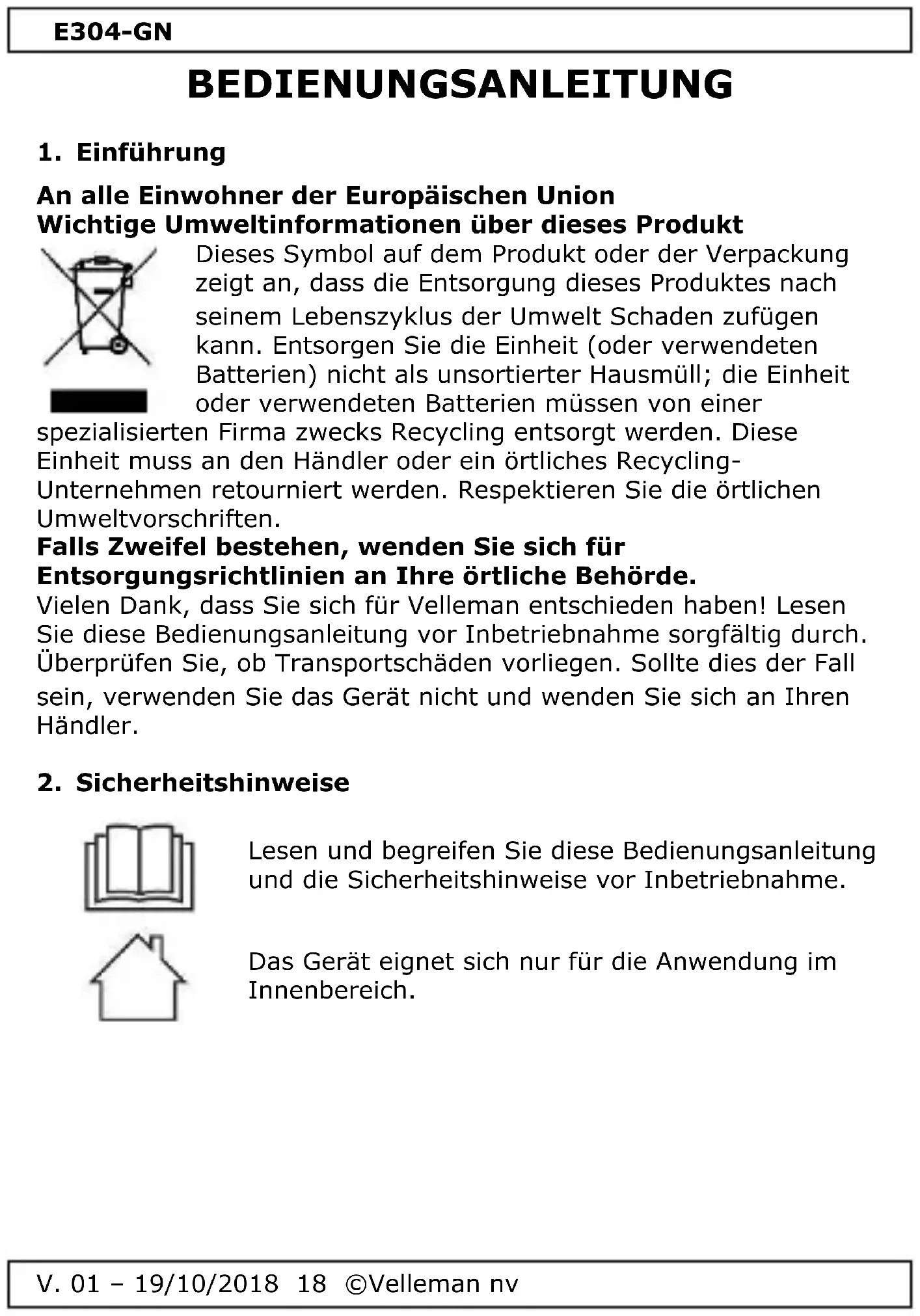

BEDIENUNGSANLEITUNG E304GN Perel

BEDIENUNGSANLEITUNG 18

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 28

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Das Gerät eignet sich nur für die Anwendung im Innenbereich.

E304-GN

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Erfüllt die ErP-Richtlinie nicht.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie auf www.perel.eu.

• Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.
• Schützen Sie das Gerät vor extremen Temperaturen und Staub.
• Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

- Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

- Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

- Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

E304-GN

4. Installation

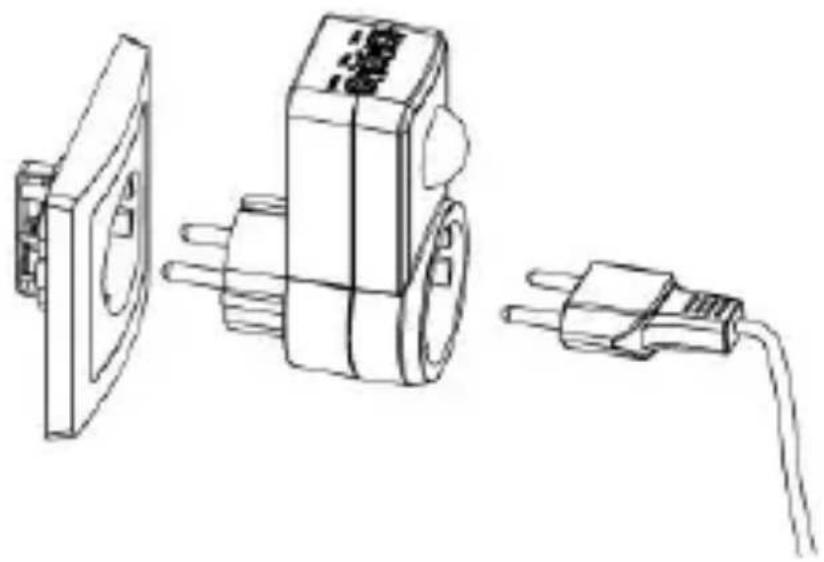

4.1 Montagehinweise

Verbinden Sie das Gerät mit dem Netz. Stecken Sie die Lampe in den Zwischenstecker mit Bewegungsmelder.

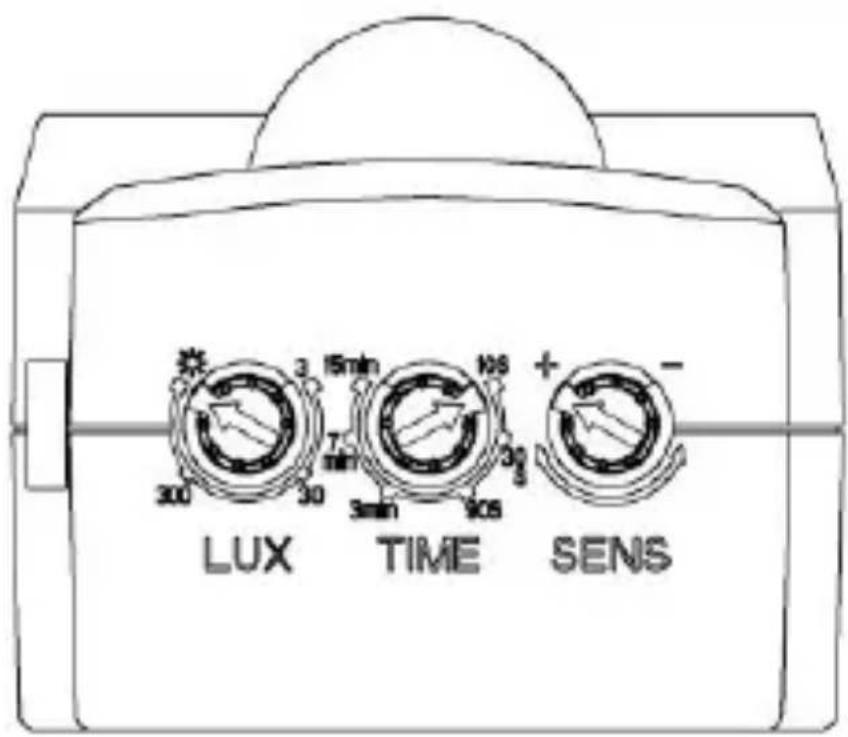

4.2 Den Zwischenstecker mit Bewegungsmelder testen

LUX TIME SENS

E304-GN

1. Testen Sie den Zwischenstecker mit Bewegungsmelder zur gewünschten Zeit.
2. Drehen Sie die Tasten SENS und LUX völlig im Uhrzeigersinn. Drehen Sie die Taste TIME völlig gegen den Uhrzeigersinn.
3. Verbinden Sie das Gerät mit dem Netz. Es dauert ± 30 Sekunden, bevor der Zwischenstecker mit Bewegungsmelder die angeschlossene Lampe einschaltet. Gibt es kein Signal, dann schaltet die Lampe nach ± 10 Sekunden +/- 3 Sekunden aus.
4. Drehen Sie die Taste LUX völlig gegen den Uhrzeigersinn. Die Lampe schaltet ab.

4.3 Den Zwischenstecker mit Bewegungsmelder einstellen

1. Drehen Sie die Tasten SENS und LUX bis die Lampe aktiviert wird.
2. Stellen Sie nun die Abschaltverzögerung (von ± 10 Sekunden bis ± 15 Minuten) ein.

5. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Reinigen Sie das Gerät aber ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

6. Technische Daten

Stromversorgung	220-240 V~, 50/60 Hz, 16 A
Erfassungsbereich	2-9 m (< 24 °C) einstellbar
Erfassungswinkel	120°
Empfindlichkeit	3 bis 2000 lux (einstellbar)
Einschaltdauer	min. 10 s ± 3 s bis max. 15 Min. ± 2 Min.
Stromverbrauch	0.5 W
Geschwindigkeit der Bewegungserfassung	0.6-1.5 m/s
Betriebstemperatur	-20 °C bis +40 °C
Betriebsfeuchtigkeit	< 93 % RH

E304-GN

max. Nennleistung
	ohmsche Last	1200 W
	induktive Last	300 W
Aktivierungsdauer
	min. Position	10 s ± 3 s
	max.	15 min ± 2 min
Schaltertyp		Relais
Relaisausgang		normal offen (NO)
Schalter		automatisch/ein/aus
Abmessungen		50 x 95 x 60 mm
Gewicht		115 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
