Producttype	Infrarood bewegingsdetector stopcontact
Model	E304GN
Merk	Perel
Voeding	220-240 V~, 50/60 Hz, 16 A
Verbruik	0.5 W
Detectiebereik	2 - 9 m (instelbaar)
Detectiehoek	120°
Lichtgevoeligheid	3 - 2000 lux (instelbaar)
Uitschakelvertraging	10 s ± 3 s tot 15 min ± 2 min
Detectiesnelheid	0.6 - 1.5 m/s
Max. resistieve belasting	1200 W
Max. inductieve belasting	300 W
Type schakelaar	Relais, normaal open (N.O.)
Schakelaar	Auto/On/Off
Afmetingen	50 x 95 x 60 mm
Gewicht	115 g
Bedrijfstemperatuur	-20 °C tot +40 °C
Bedrijfsvochtigheid	< 93 % RH
Gebruik	Alleen voor binnen
Onderhoud	Reinig met een vochtige doek, vermijd agressieve chemicaliën
Veiligheid	Niet bij het huishoudelijk afval gooien; recyclen bij een afvalpunt
Garantie	24 maanden voor consumenten (voorwaarden inbegrepen)

Veelgestelde vragen - E304GN Perel

Hoe installeer ik de E304GN stekker?

Sluit de stekker aan op het lichtnet, sluit vervolgens de lamp aan op de tussenstekker. Zorg dat het apparaat binnenshuis en uit de buurt van vocht wordt gebruikt.

Hoe test ik de werking van de stekker?

Draai de knoppen SENS en LUX volledig met de klok mee, en TIME volledig tegen de klok in. Sluit de stekker aan: de lamp gaat na ca. 30 s aan, en gaat na 10 s uit als er geen signaal wordt gedetecteerd.

Hoe stel ik de detectiegevoeligheid in?

Draai aan de knop SENS om het detectiebereik in te stellen (van 2 tot 9 m). Draai aan de knop LUX om de lichtdrempel in te stellen (van 3 tot 2000 lux).

Hoe stel ik de uitschakelvertraging in?

Gebruik de knop TIME om de vertraging in te stellen van 10 seconden tot 15 minuten. De lamp blijft aan gedurende de gekozen tijd na de laatste detectie.

Wat te doen als de lamp niet aangaat?

Controleer of de stekker goed is aangesloten en of de instellingen van SENS en LUX correct zijn. Test de stekker door de knoppen te draaien zoals aangegeven in de handleiding. Als het probleem aanhoudt, neem dan contact op met uw verkoper.

Kan ik deze stekker buitenshuis gebruiken?

Nee, de stekker is ontworpen voor alleen binnenshuis. Bescherm het tegen regen, vocht en waterspatten.

Hoe reinig ik de E304GN stekker?

Reinig af en toe met een vochtige doek. Gebruik geen agressieve chemicaliën, oplosmiddelen of sterke reinigingsmiddelen.

Wat is de maximale belasting?

De maximale belasting is 1200 W voor resistieve belastingen en 300 W voor inductieve belastingen.

Wat betekent het symbool van de doorgekruiste vuilnisbak?

Dit symbool geeft aan dat het apparaat niet bij het huishoudelijk afval mag worden gegooid. Het moet worden gerecycled bij een geschikt afvalpunt voor elektrische en elektronische apparatuur.

Hoe neem ik contact op met de klantenservice?

Raadpleeg de website www.perel.eu voor garantie- en service-informatie. Bewaar het originele aankoopbewijs voor eventuele claims.

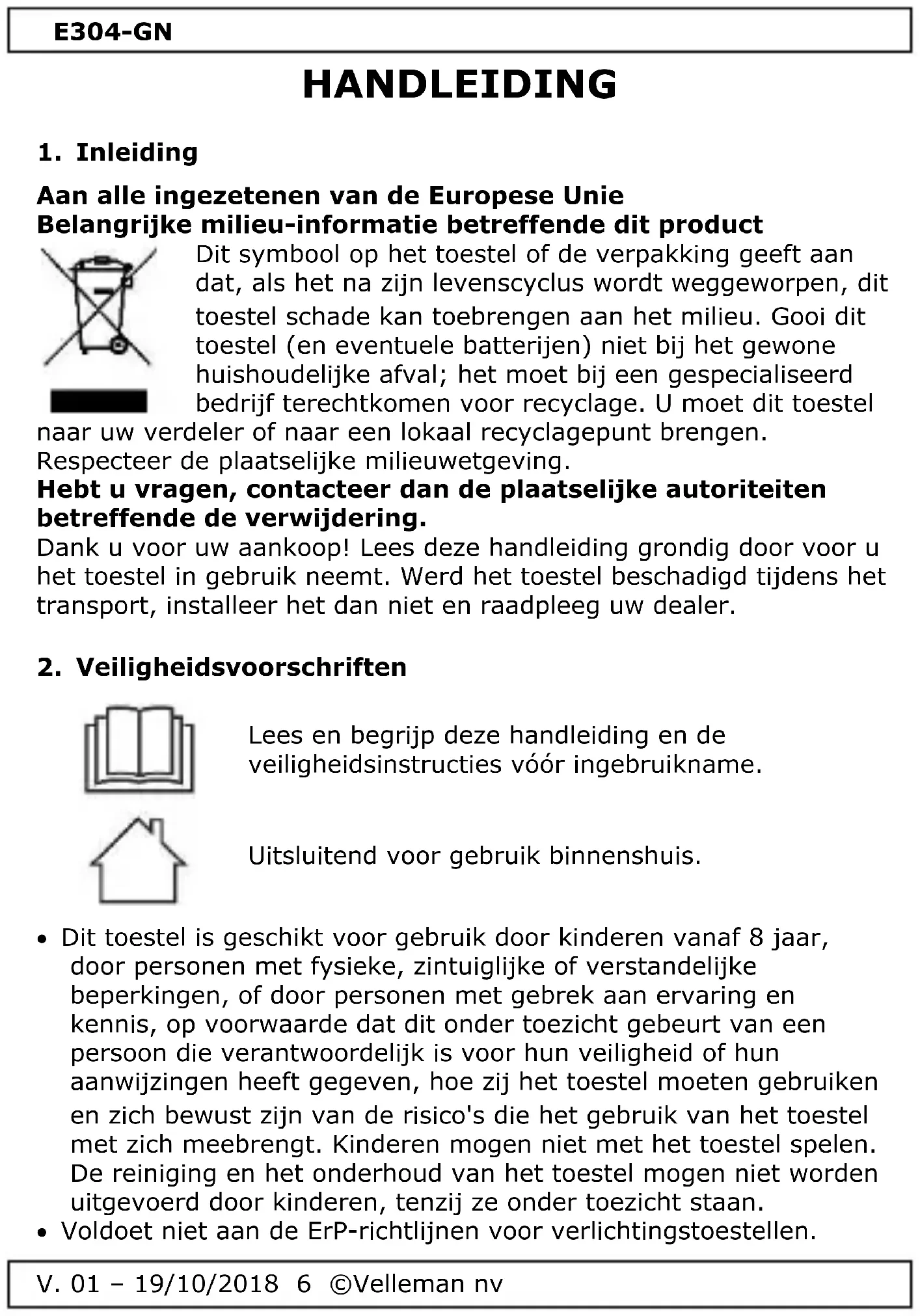

GEBRUIKSAANWIJZING E304GN Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Uitsluitend voor gebruik binnenshuis.

- Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

- Voldoet niet aan de ErP-richtlijnen voor verlichtingstoestellen.

E304-GN

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie op www.perel.eu.

• Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
• Bescherm tegen stof en extreme temperaturen.
• Gebruik het toestel enkel binnenshuis. Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

4. Installatie

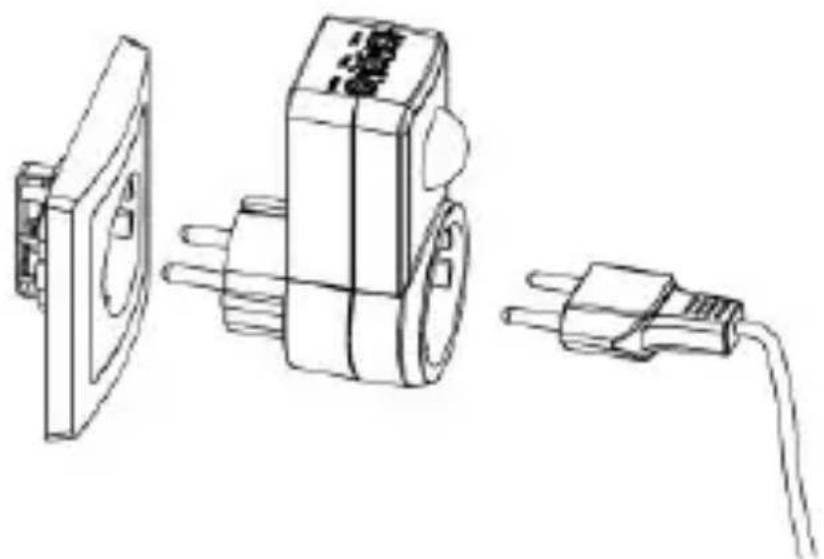

4.1 Installatie-instructies

Steek de stekker in het stopcontact. Steek de stekker van de lamp in de tussenstekker.

E304-GN

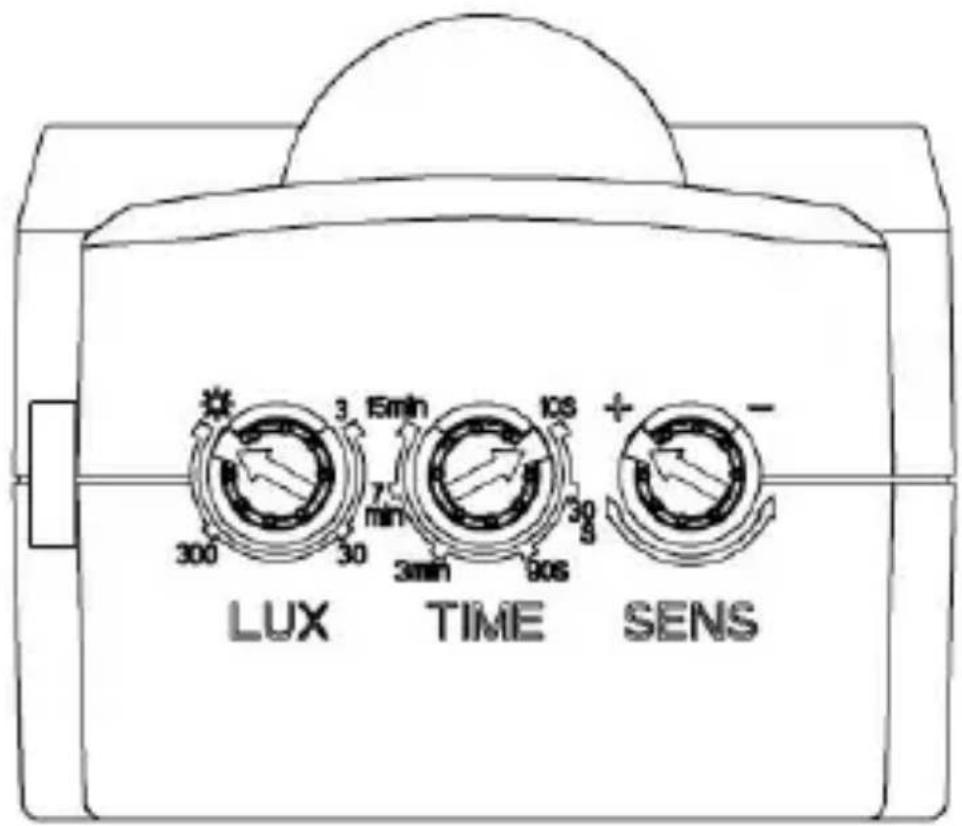

4.2 De stekker testen

LUX TIME SENS

1. Test de stekker op het gewenste tijdstip.
2. Draai de SENS en LUX knoppen volledig in wijzerzin. Draai de TIME knop geheel naar links.

3. Steek de stekker in het stopcontact. Het duurt ± 30 seconden voordat de aangesloten lamp wordt ingeschakeld. Als er geen signaal wordt waargenomen, schakelt de lamp uit na ± 10 seconden +/- 3 seconden.

4. Draai de LUX knop geheel naar links. De lamp schakelt uit.

4.3 De tussenstekker instellen

1. Draai aan de SENS en LUX knoppen tot de lamp inschakelt.
2. Stel de uitschakelvertraging in met de TIME knop

(± 10 seconden en ± 15 minuten).

5. Reiniging en onderhoud

De tussenstekker vereist geen bijzonder onderhoud. Maak af en toe proper met een vochtige doek, om er als nieuw te laten uitzien.

E304-GN

Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

1. Technische specificaties

voeding		220-240 V~, 50/60 Hz, 16 A
detectiebereik		2-9 m (< 24 °C) instelbaar
waarnemingshoek		120°
gevoeligheid		3 tot 2000 lux (instelbaar)
inschakeltijd		min. 10 s ± 3 s tot max. 15 min ± 2 mir
verbruik		0.5 W
detectiesnelheid		0.6-1.5 m/s
werktemperatuur		-20 °C tot +40 °C
bedrijfsvochtigheid		< 93 % RH
nom. last
	resistief	1200 W
	inductief	300 W
inschakelvertraging
	minimum	10 s ± 3 s
	maximum	15 min ± 2 min
type schakelaar		relais
uitgangsrelais		normaal open (N.O.)
schakelaar		auto/on/off
afmetingen		50 x 95 x 60 mm
gewicht		115 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een

beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
