BEDIENUNGSANLEITUNG AOBD2 Perel

BEDIENUNGSANLEITUNG 30

INSTRUKCJA OBSŁUGI 37

MANUAL DO UTILIZADOR 44

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen

Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Demontieren oder öffnen Sie niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Verwenden Sie das Gerät immer in einer sicheren Umgebung. Betreiben Sie das Fahrzeug nur in gut belüfteten Arbeitsbereichen - Auspuffgase sind giftig!
• Tragen Sie eine Schutzbrille. Halten Sie Kleidung, Haar, Hände, Werkzeuge, das Diagnosegerät usw. von beweglichen oder heißen Motorteilen fern.
• Blockieren Sie die Vorderräder und lassen Sie das Fahrzeug beim Testen niemals unbeaufsichtigt.
• Seien Sie besonders vorsichtig wenn Sie Arbeiten an der Zündspule, der Verteilerkappe, den Zündkabeln und den Zündkerzen vornehmen. Diese Komponenten verursachen gefährliche Spannungen wenn der Motor läuft.
• Stellen Sie die Schaltung auf PARK (Automatikfahrzeuge) oder auf NEUTRAL (Fahrzeuge mit Schaltgetriebe). Beachten Sie, dass die Handbremse gezogen ist.
• Halten Sie einen Feuerlöscher, geeignet für Benzin / Chemie / elektrische Brände, in der Nähe des Arbeitsbereichs bereit.
• Trennen oder verbinden Sie keine Prüfgeräte bei eingeschalteter Zündung oder laufendem Motor.
• Halten Sie das Gerät trocken, sauber und frei von Öl, Wasser und Fett. Bringen Sie ggf. ein wenig mildes Reinigungsmittel auf ein sauberes Tuch auf, um das Äußere des Gerätes zu reinigen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

- Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

AOBD2

• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• mehrsprachiges Fahrzeugdiagnosesystem für OBD2, EOBD und JOBD
• liest und löscht Fehlercodes (DTC)
• unterstützt CAN-Protokoll (Controller Area Network), VPW, PWM, ISO9141, KWP2000
• zeigt die VIN (Fahrzeug-Idendifizierungsnummer) von Fahrzeugen an ab Baujahr 2002, die den Modus 9 unterstützen
  • verwendbar bei allen Fahrzeugen mit OBD2, EOBD, JOBD und 16-pol. Diagnoseanschluss

o USA und Asien ab Baujahr 2000

o USA: alle Fahrzeuge ab Baujahr 1996, Leicht-Lkw und SUV
- alle Fahrzeuge, die die CAN-, VPW-, PWM-, ISO9141-, KW2000-Protokolle erfüllen (auch Fahrzeuge mit Protokoll der nächsten Generation 'Control Area Network')

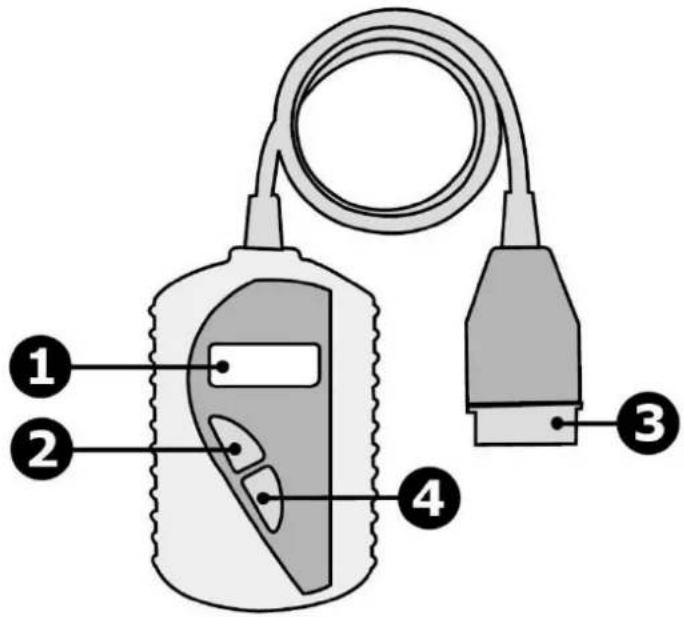

5. Beschreibung

6.1 Fehlercodes auslesen

WARNUNG

Trennen oder verbinden Sie keine Prüfgeräte bei eingeschalteter Zündung oder laufendem Motor.

1. Schalten Sie die Zündung aus.

2. Lokalisieren Sie den 16-pol. Verbindungsstecker (Data Link Connector, DLC). Verbinden Sie das Diagnosegerät mit dem DLC-Anschlussstecker im Fahrzeug.

3. Warten Sie bis das Gerät betriebsbereit ist.

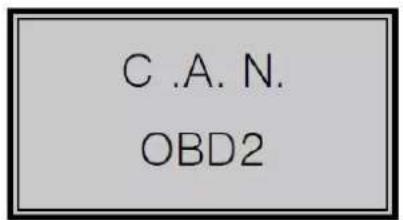

C .A. N. OBD2

1. Schalten Sie die Zündung an aber starten Sie den Motor nicht.

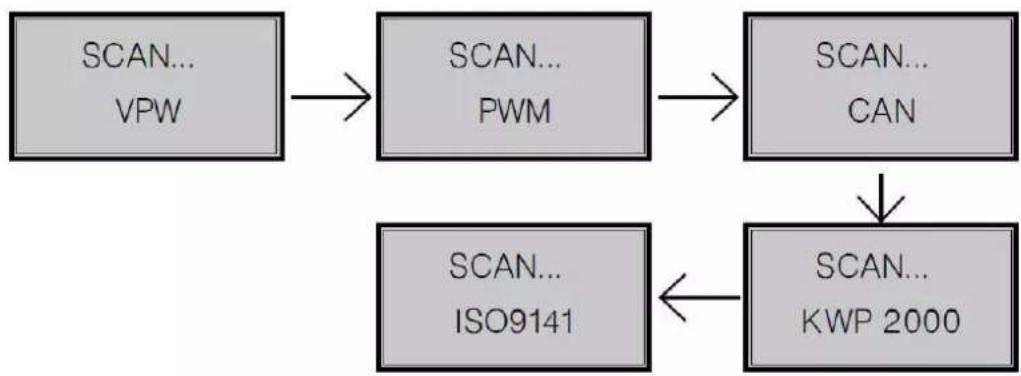

2. Drücken Sie auf ENTER. Im Display wird eine Serie von möglichen OBD-Protokollen angezeigt, bis das erforderliche Protokoll erkannt wird.

Erscheint die Meldung "LINK ERROR" auf dem Display, schalten Sie die Zündung aus und warten Sie etwa 10 Sekunden. Überprüfen Sie, ob das Diagnosegerät korrekt verbunden ist und schalten Sie die Zündung wieder ein. Wiederholen Sie den Vorgang ab Schritt 5.

Bleibt die Meldung "Linking ERROR" erhalten, dann überprüfen Sie, ob das Fahrzeug und das Diagnosegerät kompatibel sind.

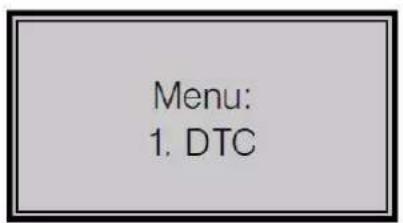

1. Warten Sie, bis das Gerät im Hauptmenü ist. Wählen Sie DTC aus und drücken Sie die Taste ENTER.

Menu: 1. DTC

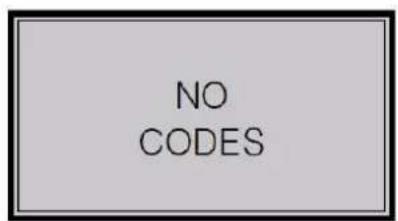

Werden keine Fehlercodes (DTC) festgestellt, erscheint NO CODES auf dem Display.

NO CODES

Gibt es mehrere Fehler, dann zeigt das Diagnosegerät nicht nur alle Fehlercodes an, sondern auch die Anzahl der anhängenden Fehlercodes.

FAULT: 03

PEND: 03

1. Drücken Sie die Taste SCROLL, um die Fehlercodes auszulesen. Die erste Ziffer auf der ersten Linie des Displays zeigt die numerische Reihenfolge des Codes an. Die Anzahl der anhängenden Fehlercodes, die im System gespeichert sind, erscheinen auf der zweiten Linie. Um alle Fehlercodes anzusehen, drücken Sie die Taste SCROLL bis alle Fehlercodes angezeigt werden.

P0101

01/04

Erscheint PD auf dem Display, so handelt es sich um einen anhängenden Fehlercode.

P0005 PD

01/05

Um die vorherigen Fehlercodes anzusehen, drücken Sie die Taste SCROLL, um die Liste bis das Ende zu durchblättern. Danach springt das Display wieder zum Anfang der Fehlerliste.

1. Die Liste mit Fehlercodes finden Sie am Ende der Bedienungsanleitung.

6.2 Fehlercodes löschen

WARNUNG

Beim Löschen der Fehlercodes werden auch die herstellerspezifischen Daten gelöscht. Außerdem wird der "I/M Readiness Status" auf "Not Ready" oder "Not Complete" zurückgesetzt. Löschen Sie deshalb niemals die Fehlercodes, bevor das System von einem Techniker überprüft wurde.

1. Möchten Sie die Fehlercodes löschen, wählen Sie ERASE aus und drücken Sie die Taste ENTER.

Menu:

1. ERASE

Ist das Diagnosegerät nicht verbunden oder gibt es keine Kommunikation mit dem Fahrzeug, konsultieren Sie 6.1 Fehlercodes auslesen (Schritt 1 bis 6).

1. Drücken Sie "Yes", wenn Sie mit dem Löschen fortfahren möchten oder "No", wenn Sie nicht mit dem Löschen fortfahren möchten.

ERASE?

YES NO

1. Wenn die Fehlercodes erfolgreich gelöscht wurden, erscheint ERASE DONE im Display. Drücken Sie die Taste ENTER, um zum Hauptmenü zurückzukehren.

ERASE

DONE!

Wenn die Fehlercodes nicht erfolgreich gelöscht wurden, erscheint ERASE FAIL im Display. Drücken Sie die Taste ENTER, um zum Hauptmenü zurückzukehren.

ERASE

FAIL!

Die I/M Readiness-Funktion wird zur Überprüfung des Abgassystems in OBD II-Fahrzeugen verwendet. Verwenden Sie diese Funktion, bevor Sie das Fahrzeug kontrollieren lassen. Ein negatives Testergebnis bedeutet nicht unbedingt, dass das Fahrzeug nicht die Abgasuntersuchung bestehen wird.

YES: Alle vom Fahrzeug unterstützten Kontrollprogramme haben die Diagnosetests durchgeführt und die Warnleuchte MIL brennt nicht.

NO: Mindestens 1 Kontrollprogramm hat den Test nicht durchgeführt und/oder die Warnleuchte MIL brennt.

READY: Zeigt an, dass ein bestimmtes Kontrollprogramm die Überprüfung des Diagnosetests durchgeführt hat.

NOT RDY: Zeigt an, dass ein bestimmtes Kontrollprogramm den Diagnosetest nicht durchgeführt hat.

N/A: Das Kontrollprogramm wird nicht vom Fahrzeug unterstützt.

→: Ein blinkender Pfeil nach rechts zeigt an, dass zusätzliche Informationen auf dem nachfolgenden Bildschirm verfügbar sind.

←: Ein blinkender Pfeil nach links zeigt an, dass zusätzliche Informationen auf dem vorherigen Bildschirm verfügbar sind.

1. Wählen Sie die I/M-Funktion aus und drücken Sie die Taste ENTER.

Menu:

1. I/M

2. Drücken Sie die Taste SCROLL, um den Status der Warnleuchte MIL und der Kontrollprogramme anzuzeigen.

MISFIRE: Misfire monitoring (Überwachung der Fehlzündung)

FUEL: Fuel System Monitoring (Überwachung des Luft-Kraftstoff-Verhältnis)

CCM: Comprehensive Components Monitoring (Überwachung der abgasrelevanten Bauteile)

EGR: EGR System Monitoring (Überwachung des Abgasrückführungssystems)

O2S: O2 Sensor Heater Monitoring (Überwachung der Lambdasonde)

AT: Catalyst Monitoring (Überwachung des Katalysators)

EVAP: Evaporative System Monitoring (Überwachung des Verdampfungs-Emmisions-Systems)

HO2S: Überwachung der vor- und nachgeschalteten (HO2S) Lambdasonden

2AIR: Secondary Air Monitoring (Sekundärluftsystem-Überwachung)

HCM: Heated Catalyst Monitoring (Beheizte Katalysator-Überwachung)

A/C: A/C System Monitoring (Überwachung der Klimaanlage)

1. Drücken Sie die Taste ENTER, um zum Hauptmenü zurückzukehren.

6.4 Die Fahrzeug-Idendifizierungsnummer (Fin) sehen

1. Wählen Sie die VIN-Funktion und drücken Sie die Taste ENTER.

Menu:

1. VIN

2. Benutzen Sie SCROLL, um die zusätzlichen Ziffern zu sehen.

3. Drücken Sie die Taste ENTER, um zum Hauptmenü zurückzukehren.

6.5 Neuscannen

WICHTIG

Die RESCAN-Funktion erlaubt es, die wichtigsten Daten, die in der Steuereinheit gespeichert sind, abzufragen oder eine neue Verbindung zu dem Fahrzeug herzustellen, nachdem die Verbindung unterbrochen wurde.

1. Wählen Sie RESCAN und drücken Sie die Taste ENTER.

Menu: 5. RESCAN

1. Drücken Sie die Taste ENTER, um zum Hauptmenü zurückzukehren.

6.6 Die Sprache auswählen

1. Wählen Sie die Funktion LANGUAGE und drücken Sie die Taste ENTER.

Menu:

1. LANGUAGE

2. Drücken Sie die Taste SCROLL, um die gewünschte Sprache auszuwählen.

3. Drücken Sie die Taste SCROLL, um zum Hauptmenü zurückzukehren.

6.7 Fehlercodes (DTC)

WARNUNG

Basieren Sie sich nicht nur auf den Fehlercodes, um Teile oder Komponenten zu ersetzen. Konsultieren Sie die Bedienungsanleitung des Fahrzeugs oder einen Techniker!

Die Liste mit Fehlercodes am Ende dieser Anleitung ist eine generische Liste mit Codes. Mehr Informationen finden Sie in der Bedienungsanleitung des Fahrzeugs.

7. Technische Daten

Display......LCD-Display, hintergrundbeleuchtet, 2 Zeilen, 8 Zeichen

Betriebstemperatur.... 0 °C bis 50 °C (32 °F bis 122 °F)

Lagertemperatur ......-20 °C bis 70 °C (-4 °F bis 158 °F)

Leistung 8-16 V über Fahrzeugbatterie

Abmessungen 126 x 78 x 28 mm

Gewicht....200 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
