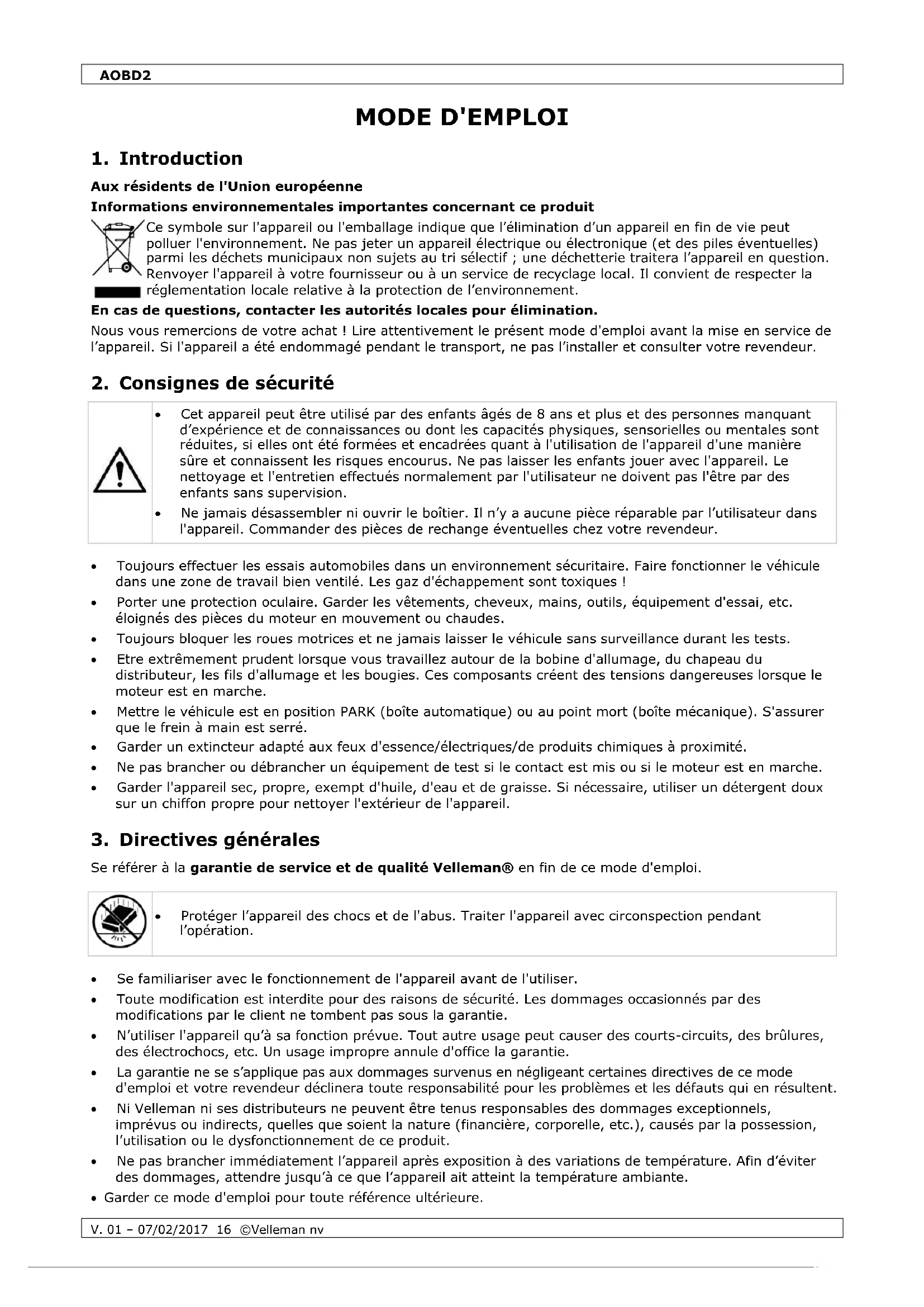

MODE D'EMPLOI AOBD2 Perel

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien effectués normalement par l'utilisateur ne doivent pas l'être par des enfants sans supervision.

• Ne jamais désassembler ni ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

• Toujours effectuer les essais automobiles dans un environnement sécuritaire. Faire fonctionner le véhicule dans une zone de travail bien ventilé. Les gaz d'échappement sont toxiques !

• Porter une protection oculaire. Garder les vêtements, cheveux, mains, outils, équipement d'essai, etc. éloignés des pièces du moteur en mouvement ou chaudes.
• Toujours bloquer les roues motrices et ne jamais laisser le véhicule sans surveillance durant les tests.
• Etre extrêmement prudent lorsque vous travaillez autour de la bobine d'allumage, du chapeau du distributeur, les fils d'allumage et les bougies. Ces composants créent des tensions dangereuses lorsque le moteur est en marche.
• Mettre le véhicule est en position PARK (boîte automatique) ou au point mort (boîte mécanique). S'assurer que le frein à main est serré.
  • Garder un extincteur adapté aux feux d'essence/électriques/de produits chimiques à proximité.
• Ne pas brancher ou débrancher un équipement de test si le contact est mis ou si le moteur est en marche.
• Garder l'appareil sec, propre, exempt d'huile, d'eau et de graisse. Si nécessaire, utiliser un détergent doux sur un chiffon propre pour nettoyer l'extérieur de l'appareil.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

- Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, etc. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Ne pas brancher immédiatement l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiante.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques du produit

• appareil de diagnostic multilingue pour OBD-II, EOBD et JOBD
• lit et efface les codes d'erreur DTC
• compatible avec les protocoles CAN (Controller Area Network), VPW, PWM, ISO9141, KWP2000
• retrouve le n° VIN (Identification du véhicule) des véhicules à partir de 2002 supportant le mode 9
  • fonctionne sur tous les véhicules conformes à OBD2, EOBD, JOBD avec une interface à 16 broches
• UE et l'Asie : tous les véhicules à partir de l'année 2000
• Etats-Unis : tous les véhicules, camions légers et SUV à partir de l'année 1996
• tous les véhicules conformes aux protocoles CAN, VPW, PWM, ISO9141, KW2000 (y compris ceux équipés du protocole de nouvelle génération Control Area Network).

5. Description

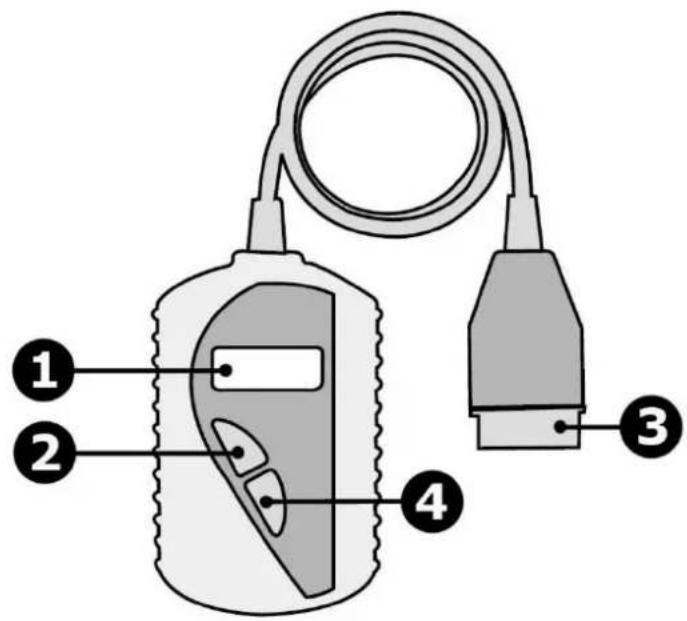

1	afficheur LCD
2	bouton ENTER

3	connecteur OBD-II
4	bouton SCROLL

6. Emploi

6.1 Lire des codes

AVERTISSEMENT

Ne pas brancher ou débrancher un équipement de test si le contact est mis ou si le moteur est en marche.

1. Couper le contact du véhicule.
2. Localiser le connecteur de données (DLC). Brancher l'appareil sur le DLC.
3. Attendre que le code s'affiche à l'écran.

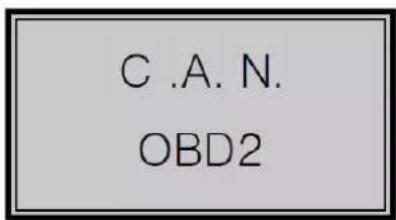

C .A. N. OBD2

AOBD2

1. Mettre le contact sans démarrer le moteur.
2. Appuyer sur ENTER. L'écran affiche une séquence de messages affichant les protocoles OBD, jusqu'à ce que le protocole du véhicule soit détecté.

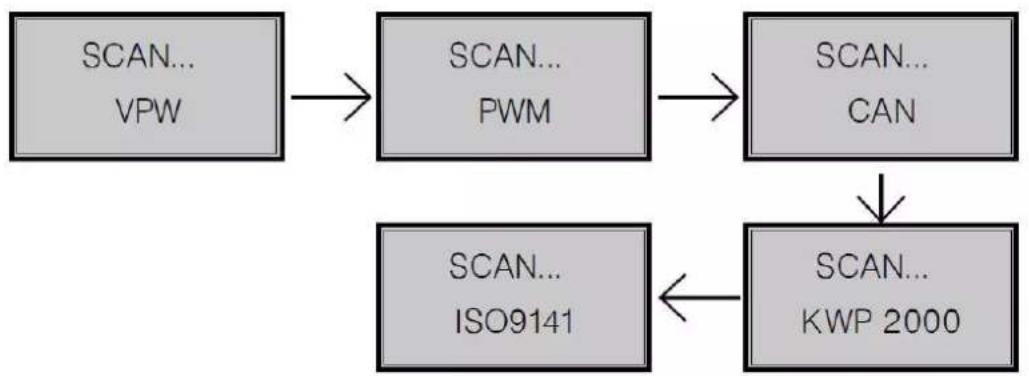


Noter que pas tous les messages ci-dessus ne doivent pas apparaître.

Si un message d'erreur "LINK ERROR" s'affiche, couper le contact pendant environ 10 secondes, vérifier que l'appareil est connecté correctement et remettre le contact. Répéter à partir de l'étape 5.

Si le message d'erreur réapparaît, vérifier si le véhicule est compatible avec l'appareil.

1. Attendre jusqu'à ce que le menu principal s'affiche. Appuyer sur ENTER pour sélectionner DTC.

Menu: 1. DTC

Si aucun code d'erreur n'est détecté (DTC), l'écran affiche NO CODES.

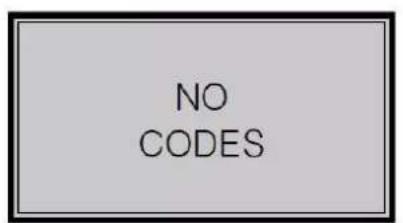

NO CODES

Si des codes d'erreur sont détectés (DTC), le nombre de codes d'erreur et le nombre des codes en attente s'affichent.

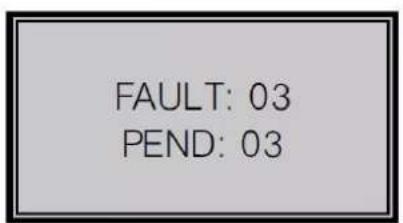

FAULT: 03 PEND: 03

1. Appuyer sur SCROLL pour lire les codes. La première ligne affiche le numéro du premier code d'erreur tandis que la seconde ligne affiche l'ordre du code et le nombre total de codes enregistrés. Pour afficher les autres codes, appuyer sur SCROLL jusqu'à ce que tous les codes s'affichent.

P0101

01/04

Si le code d'erreur est un code en attente, PD s'affiche.

P0005 PD

01/05

Pour afficher les codes précédents, appuyer sur SCROLL pour d'abord atteindre la fin de la liste en revenir à la première position.

1. Consulter la liste des codes d'erreur en fin du mode d'emploi.

6.2 Effacer des codes

AVERTISSEMENT

L'effacement des codes diagnostiques techniques DTC permet à l'appareil de supprimer non seulement les codes à partir de l'ordinateur embarqué du véhicule, mais également des données spécifiques du fabricant. De même, l'état de préparation I/M (I/M Readiness Status) passe à l'état "Not Ready" ou "Not Complete". Ne pas effacer les codes avant que le véhicule ait été révisé par un technicien.

1. Pour effacer les DTC, sélectionner ERASE et appuyer sur ENTER.

Menu:

1. ERASE

Si l'appareil n'est pas connecté ou aucune communication n'est établie, consulter le chapitre 6.1 Lire des codes, étapes 1 à 6.

1. Appuyer sur Yes pour effacer ou sur Non pour annuler.

ERASE?

YES NO

1. Si les codes sont effacés avec succès, l'écran affiche ERASE DONE. Appuyer sur ENTER pour revenir au menu principal.

ERASE DONE!

Si les codes ne sont pas effacés, l'écran affiche ERASE FAIL. Appuyer sur ENTER pour revenir au menu principal.

ERASE FAIL!

6.3 Lire l'état de préparation I/M

IMPORTANT

La fonction de préparation I/M (I/M Readiness) est utilisée pour vérifier le fonctionnement du système antipollution sur les véhicules compatibles avec OBDII. Il s'agit d'une excellente fonction à utiliser avant l'inspection d'un véhicule pour la conformité à un programme antipollution. Un résultat négatif ne signifie pas nécessairement que le véhicule testé ne répond pas aux exigences légales.

YES: Tous les moniteurs supportés par le véhicule ont terminé leur test de diagnostic et le témoin MIL n'est pas allumé.

NO: Au moins un des moniteurs supportés par le véhicule n'a pas terminé son test de diagnostic et/ou le témoin MIL est allumé.

READY: Indique qu'un moniteur particulier en cours de vérification a terminé son test de diagnostic

NOT RDY: Indique qu'un moniteur particulier en cours de vérification n'a pas terminé son test de diagnostic.

N/A: Le moniteur n'est pas supporté par le véhicule.

→: Une flèche clignotante pointant vers la droite indique que des renseignements supplémentaires sont disponibles sur l'écran suivant.

←: Une flèche clignotante pointant vers la gauche indique que des renseignements supplémentaires sont disponibles sur l'écran précédent.

1. Appuyer sur ENTER pour sélectionner la fonction I/M.

Menu: 3. I/M

1. Utiliser SCROLL pour afficher l'état du témoin MIL et les moniteurs :

MISFIRE: Moniteur de ratés.

FUEL: Moniteur du système de carburant.

CCM: Moniteur du composant complet.

EGR: Moniteur du système EGR.

O2S: Moniteur des capteurs O2.

AT: Moniteur du catalyseur.

AOBD2

EVAP: Moniteur du système d'évaporation.

HO2S: Moniteur de chauffage du capteur O2.

2AIR: Moniteur d'air secondaire.

HCM: Moniteur du catalyseur chauffé.

A/C: Moniteur du système A/C.

1. Appuyer sur ENTER pour revenir au menu principal.

6.4 Afficher le numéro de châssis (VIN)

1. Appuyer sur ENTER pour sélectionner la fonction VIN.

Menu: 4. VIN

1. Utiliser SCROLL pour afficher les chiffres additionnels du VIN.
2. Appuyer sur ENTER pour revenir au menu principal.

6.5 Nouvelle lecture des données

	IMPORTANT
	La fonction RESCAN permet de lire les dernières données enregistrées dans ECM ou de se raccorder à nouveau au véhicule en cas d'interruption de la communication.

1. Appuyer sur ENTER pour sélectionner la fonction RESCAN.

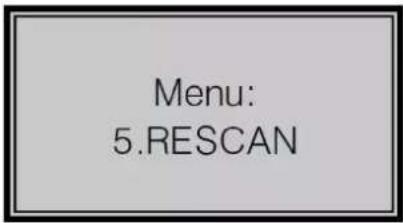

Menu: 5.RESCAN

1. Appuyer sur ENTER pour revenir au menu principal.

6.6 Sélectionner la langue

1. Appuyer sur ENTER pour sélectionner la fonction LANGUAGE.

Menu: 6. LANGUAGE

1. Appuyer sur SCROLL pour sélectionner votre langue et confirmer avec ENTER.
2. Appuyer sur SCROLL pour revenir au menu principal.

6.7 Codes de diagnostic (DTC)

AVERTISSEMENT

Les pièces ou composants ne peuvent pas être remplacés uniquement sur base des codes d'erreur DTC. Consulter d'abord le manuel d'entretien du véhicule ou un technicien.

La liste DTC en fin du mode d'emploi est une liste de codes génériques. Pour plus d'informations, consulter le manuel d'entretien du véhicule.

7. Spécifications techniques

afficheur....LCD rétroéclairé, 2 lignes, 8 caractères température de service....de 0 °C à 50 °C (de 32 °F à 122 °F) température de stockage....de -20 °C à 70 °C (de -4 °F à 158 °F) alimentation....de 8 V à 16 V (par la batterie de la voiture) dimensions....126 x 78 x 28 mm poids....200 g

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
