Características técnicas	Dispositivo para medir pressão do óleo, temperatura, tensão, etc.
Uso	Destinado a diagnosticar problemas em veículos usando o protocolo OBD2.
Manutenção e reparação	Verifique regularmente as atualizações de software para garantir precisão ideal.
Segurança	Use o dispositivo conforme as instruções para evitar qualquer risco de acidente.
Informações gerais	Compatível com a maioria dos veículos equipados com o protocolo OBD2.

Perguntas frequentes - AOBD2 Perel

Como posso conectar meu Perel AOBD2 ao meu carro?

Para conectar seu Perel AOBD2 ao seu carro, conecte o dispositivo na porta OBD-II do seu veículo, geralmente localizada sob o painel, perto do volante.

O que fazer se meu Perel AOBD2 não ligar?

Certifique-se de que a ignição do carro está na posição 'ON'. Verifique também se o dispositivo está corretamente conectado à porta OBD-II.

Como ler os códigos de erro com o Perel AOBD2?

Uma vez conectado, use o aplicativo dedicado no seu smartphone para escanear os códigos de erro. Siga as instruções do aplicativo para interpretar os dados.

Meu Perel AOBD2 exibe códigos de erro, o que devo fazer?

Consulte o manual do usuário ou o aplicativo para identificar os códigos de erro. Dependendo dos códigos, você poderá determinar se é necessária uma reparação.

O Perel AOBD2 funciona com todos os modelos de carros?

O Perel AOBD2 é compatível com a maioria dos veículos fabricados após 1996 que possuem uma porta OBD-II. Verifique a compatibilidade do seu modelo antes da compra.

Como atualizar o software do meu Perel AOBD2?

Conecte seu dispositivo ao seu smartphone via aplicativo e siga as instruções para verificar atualizações de software. Certifique-se de estar conectado à internet.

O que fazer se o aplicativo não reconhecer meu Perel AOBD2?

Verifique se seu smartphone é compatível com o aplicativo e se o Bluetooth está ativado. Tente reiniciar o aplicativo e reconectar o dispositivo.

O Perel AOBD2 pode apagar os códigos de erro?

Sim, depois de ler os códigos de erro, o aplicativo oferece uma opção para apagar os códigos e redefinir os indicadores do painel.

Qual é o alcance Bluetooth do Perel AOBD2?

O alcance Bluetooth do Perel AOBD2 é geralmente cerca de 10 metros. Certifique-se de que seu smartphone permaneça dentro do alcance durante o uso.

Como resolver problemas de conexão entre o dispositivo e o aplicativo?

Verifique se o Bluetooth está ativado no seu smartphone, se o dispositivo está corretamente conectado e se você está dentro do alcance. Reinicie o aplicativo se necessário.

MANUAL DE UTILIZADOR AOBD2 Perel

1. Pulse "Yes" para borrar o "No" para cancelar.

ERASE?

YES NO

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

• NUNCA tente desmontar ou abrir o aparelho. O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

• Proceda sempre aos testes num ambiente de segurança. Trabalhe sempre num local com boa ventilação - a exaustão de gases é perigosa!

• Proteja os olhos. Mantenha as roupas, cabelo, ferramentas, equipamento de teste, etc, sempre afastados das peças móveis ou quentes do motor.
• Bloqueie as rodas motrizes e nunca deixe o veículo sem vigilância durante a execução dos testes.
• Seja extremamente cuidadoso ao trabalhar perto da bobina de ignição, tampa do distribuidor, fios de ignição e velas de ignição. Estes componentes geram tensões perigosas quando o motor está em funcionamento.
• Coloque a transmissão em modo PARK (para transmissão automática) NEUTRAL (para transmissão manual). Verifique se o travão de mão foi acionado.
• Tenha um extintor indicado para fogos causados por gasolina/químicos/eletricidade sempre por perto.
• Não ligue ou desligue qualquer equipamento de teste com a ignição ligada ou com o motor em funcionamento.
• Mantenha o leitor de códigos sempre seco, limpo e livre de óleo, água e gordura. Use um detergente suave e um pano limpo para limpar o exterior do leitor de códigos sempre que necessário.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

- Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Todos os outros usos podem levar a um curto-circuito, queimaduras, eletrochoques, de colisão, etc. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem a Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.

AOBD2

• Não ligue o aparelho depois de exposto a variações de temperatura. Para evitar danos, espere que o aparelho atinge a temperatura ambiente.
• Guarde este manual para posterior consulta.

4. Características do Produto e Cobertura do Veículo

• Ferramenta de diagnóstico automático multilíngue para OBDII, EOBD e JOBD
• lê e apaga DTCs
• suporta os protocolos CAN (Controller Area Network), VPW, PWM, ISO9141, KWP2000
• recuperação do VIN (Número de Identificação do Veículo) em veículos de 2002 e mais recentes suportados pelo modo 9
• funciona com todos os veículos compatíveis com OBD-II, EOBD, JOBD e com um interface de 16 pinos

o para a UE e Ásia: todos os veículos do ano 2000 e mais recentes

o para os EUA: todos os veículos de 1996 e mais recentes, camiões pequenos e SUV's
- todos os veículos compatíveis com os protocolos CAN, VPW, PWM, ISO9141, KWP2000 (incluindo os equipados com o protocolo de nova geração "Control Area Nework")

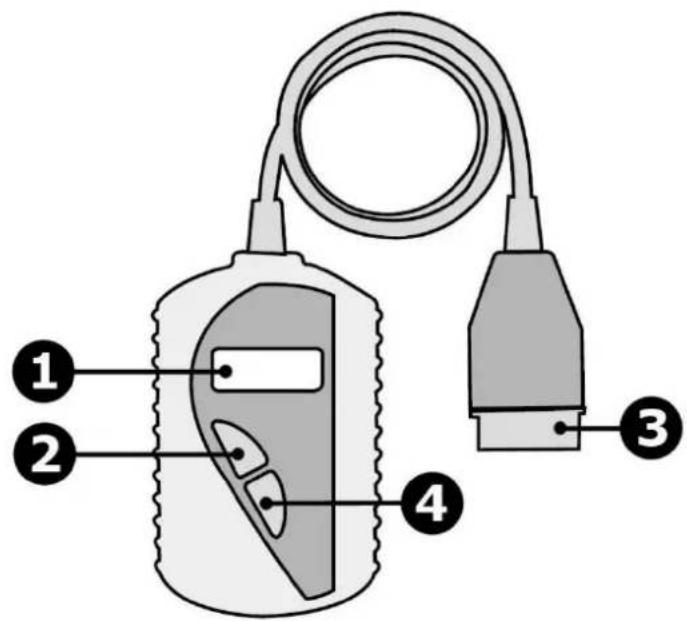

5. Descrição

1	ecrã LCD
2	botão ENTER

3	conetor OBD-II
4	botão SCROLL

6. Utilização

Não ligue ou desligue qualquer equipamento de teste com a ignição ligada ou com o motor em funcionamento.

1. Desligue a ignição do automóvel.
2. Localize o Conetor de Ligação de Dados de 16 pinos (DLC). Ligue o leitor de códigos ao DLC.

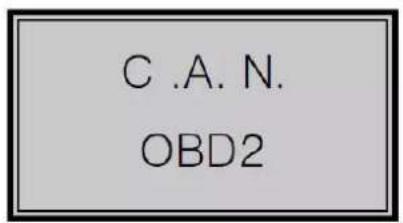

3. Aguarde até o código ser iniciado.

C .A. N. OBD2

1. Ligue a ignição mas não meta o carro a trabalhar.

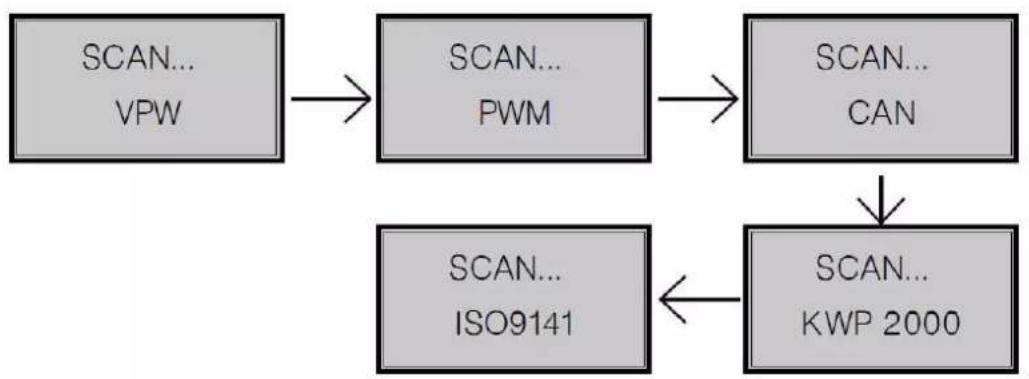

2. Pressione ENTER. Poderá surgir no visor uma sequência de mensagens relacionadas com os protocolos OBD até o protocolo da viatura ser detetado.

Note que nem todas essas mensagens aparecerão necessariamente.

Caso apareça a mensagem ERRO DE LIGAÇÃO, desligue a ignição durante 10 segundos, verifique se o leitor de códigos está bem conectado e volte a ligar a ignição. Repita a partir do passo 5.

Se a mensagem de erro voltar a aparecer, verifique se o veículo é compatível com o leitor de códigos.

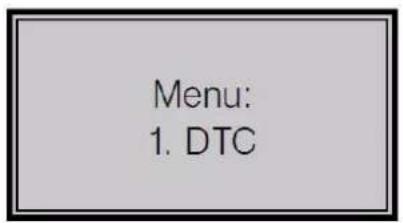

1. Aguarde até aparecer o menu principal. Seleccione DTC pressionando ENTER.

Menu: 1. DTC

Se não existirem DTC's recuperados no visor aparecerá "NÃO EXISTEM CÓDIGOS".

NO CODES

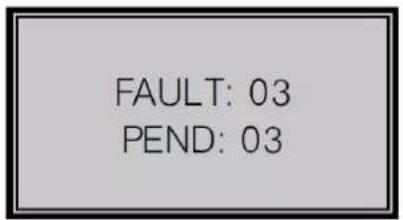

Se existirem DTCs, o número total de Códigos de Falha aparecerá no visor, seguido número total dos Códigos Pendentes.

FAULT: 03 PEND: 03

1. Leia os DTC's pressionando SCROLL. O primeiro número de código será exibido na primeira linha, a sequência numérica do código e o número total de códigos armazenados serão exibidos na segunda linha. Para visualizar códigos adicionais, pressione SCROLL até os códigos terem sido todos exibidos.

P0101 01/04

Caso o código recuperado seja um código pendente, aparecerá "PD".

P0005 PD 01/05

Para visualizar códigos anteriores, pressione SCROLL deslocando-se pela lista até aparecer o primeiro código.

	ADVERTÊNCIA
	Apagar os DTCs permite que o leitor de códigos elimine não apenas os códigos do computador de bordo do veículo, mas também os dados específicos do fabricante. Além disso, o Estado de Prontidão de I/M para todos os monitores de veículo é redefinido para Não Pronto ou Não Concluído. Não apague os códigos antes de o sistema ter sido verificado por um técnico profissional.

Se o leitor de código não estiver ligado ou se não houver comunicação com o veículo, consulte o capítulo 6.1 Leitura de Códigos, passos 1 a 6.

1. Pressione "Yes" para apagar ou "No" para cancelar.

ERASE? YES NO

1. Caso os códigos tenham sido apagados com sucesso, aparecerá ELIMINAÇÃO CONCLUÍDA. Pressione ENTER para voltar ao menu principal.

ERASE DONE!

Caso os códigos não tenham sido apagados com sucesso, aparecerá ELIMINAÇÃO NÃO CONCLUÍDA. Pressione ENTER para voltar ao menu principal.

ERASE FAIL!

6.3 Recuperando o Estado de Prontidão I/M

IMPORTANTE

A função de prontidão I/M é utilizada para verificar as operações do sistema de emissões em veículos compatíveis com OBD-II. É uma excelente função para usar antes de ter um veículo inspecionado para conformidade com o programa de estado das emissões. Um resultado de teste negativo não indica necessariamente que o veículo ensaiado falhará na inspecção ao estado I/M.

YES: Todos os monitores suportados no veículo concluíram o teste de diagnóstico e a luz MIL está acesa.

NO: Pelo menos um monitor suportado no veículo não concluíu o teste de diagnóstico e / ou a luz MIL está acesa.

READY: Indica que um determinado monitor que estava a ser verificado concluiu os testes de diagnóstico.

NOT RDY: Indica que um determinado monitor que estava a ser verificado não concluiu os testes de diagnóstico.

N/A: O monitor não é suportado pelo monitor.

→: Uma seta à direita intermitente indica que existem informações adicionais disponíveis no ecrã seguinte.

←: Uma seta à esquerda intermitente indica que existem informações adicionais disponíveis no ecrã anterior.

1. Aceda à função I/M pressionando ENTER.

Menu:

1. I/M

2. Use a tecla SCROLL para ver o estado da luz MIL e dos monitores:

MISFIRE: Monitor de falha na ignição.

FUEL: Monitor do sistema de combustível.

CCM: Monitor de componentes abrangidos.

EGR: Monitor do sistema EGR.

O2S: Monitor dos sensores O2.

AOBD2

AT: Monitor do catalisador.

EVAP: Monitor de sistema evaporativo.

HO2S: Monitor do aquecedor do sensor O2.

2AIR: Monitor de ar secundário.

1. Pressione ENTER para voltar ao menu principal.

6.4 Visualizar o Número de Identificação do Veículo (VIN)

1. Seleccione a função VIN pressionando ENTER.

Menu:

1. VIN

2. Use o SCROLL para visualizar os dígitos adicionais do VIN.

3. Pressione ENTER para voltar ao menu principal.

6.5 Recuperação de Dados

IMPORTANTE

A função RECUPERAÇÃO permite recuperar os dados mais recentes armazenados no ECM ou restabelecer a ligação ao veículo caso a comunicação tenha sido interrompida.

1. Seleccione a função RECUPERAÇÃO pressionando ENTER.

Menu: 5. RESCAN

1. Pressione ENTER para voltar ao menu principal.

6.6 Seleção de Idioma

1. Seleciona a função IDIOMA pressionando ENTER.

Menu: 6. LANGUAGE

1. Seleccione o seu idioma pressionando SCROLL e confirmando com ENTER.
2. Pressione SCROLL para voltar ao menu principal.

As peças ou acessórios não devem ser substituído com base apenas na verificação DTC, sem consultar o manual de serviço da viatura ou um técnico profissional.

A lista DTC nas páginas finais deste manual é uma lista de códigos genérica. Consulte o manual técnico do seu veículo para mais informações

7. Especificações

ecrã ....LCD de 2 linhas, 8 carateres e retroiluminação temperatura de funcionamento ....0 °C a 50 °C (32 °F a 122 °F) temperatura de armazenamento ....-20 °C a 70 °C (-4 °F a 158 °F) potênciaors....8-16 V, fornecida através da bateria do veículo dimensões....126 x 78 x 28 mm peso....200 g

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
