MANUAL DE USUARIO AOBD2 Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

• NUNCA desmonte ni abra la carcasa. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

• Realice siempre pruebas de automoción en un ambiente seguro. Utilice sólo en un lugar bien ventilado - ilos gases de escape pueden ser tóxicos!

• Lleve gafas de protección. Mantenga ropa, pelo, manos, herramientas, equipos de prueba, etc. lejos de todas las partes móviles o calientes del motor.
• Bloquee siempre las ruedas y no deje el vehículo sin vigilancia mientras está realizando pruebas.
• Sea muy cuidadoso cuando esté trabajando cerca de la bobina de arranque, la tapa de distribuidor, los cables de encendido y las bujías. Estos componentes producen tensiones peligrosas cuando el motor esté en marcha.
• Ponga la transmisión en PARK (para vehículos de transmisión automática) o en NEUTRAL (para vehículos de transmisión manual). Asegúrese que el freno de aparcamiento esté activado.
• Mantenga cerca un extintor para incendios por gasolina, químicos y eléctricos.
• No conecte ni desconecte ningún equipo de prueba con el encendido conectado o el motor en marcha.
• Mantenga el equipo de prueba, seco, limpio y libre de aceite, agua o grasa. Use un detergente suave en un paño limpio para limpiar la parte exterior del equipo si fuera necesario.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

- Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Utilice sólo la manguera luminosa para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

• sistema de diagnóstico multilingüe que funciona en todos los vehículos que cumplen con los requisitos OBD2, EOBD y JOBD
• lee y borra los códigos de error (DTC)
• compatible con el protocolo CAN (Controller Area Network),),VPW,PWM,ISO9141,KWP2000
• recupera el número de chasis (VIN) de vehículos de 2000 y posteriores, soportados por modo 9
• funciona en todos los vehículos que cumplen con los requisitos OBD2, EOBD, JOBD y tienen un conector de 16 patillas
  o EE UU y Asia todos los vehículos de 2000 y posteriores
  o EE UU todos los vehículos de 1996 y posteriores, camionetas livianas y vehículos utilitarios deportivos
• todos los vehículos que cumplen con los protocolos CAN, VPW, PWM, ISO9141, KW2000 (también los vehículos con el protocolo de Siguiente Generación 'Control Area Network')

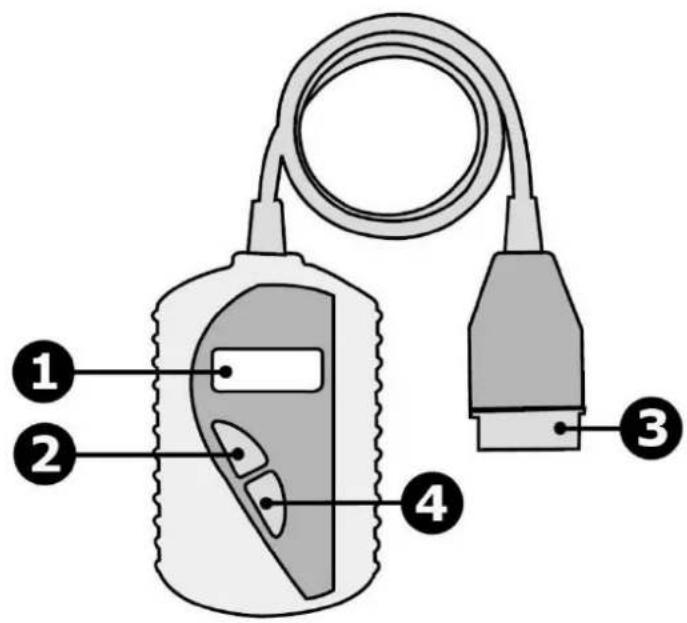

5. Descripción

1	pantalla LCD
2	botón ENTER

3	conector OBD-II
4	botón SCROLL

6. Funcionamiento

6.1 Leer códigos de error

ADVERTENCIA

No conecte ni desconecte ningún equipo de prueba con el encendido conectado o el motor en marcha.

1. Desconecte el encendido.
2. Localice el conector de enlace de datos de 16 patillas (Data Link Connector, DLC). Introduzca el lector de códigos en el DLC del vehículo.
3. Espere hasta que el aparato esté listo para su uso.

C.A.N.

OBD2

AOBD2

1. Ponga la llave de ignición en la posición "ON" pero no ponga en marcha el vehículo.

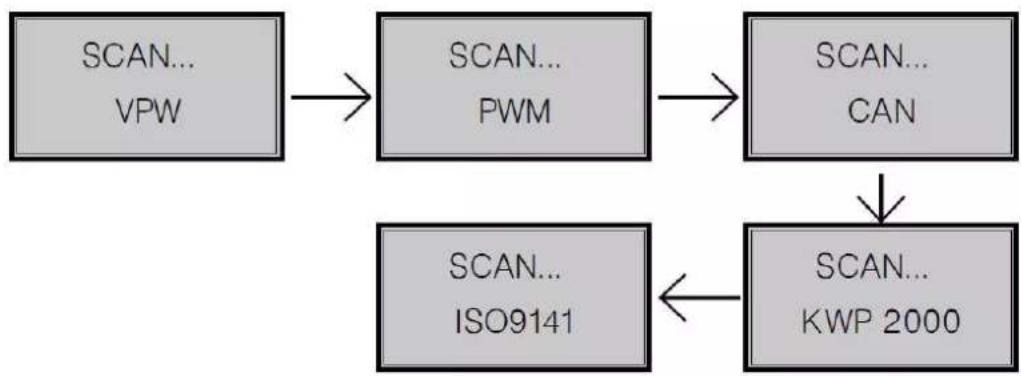

2. Pulse ENTER. Aparecerá en la pantalla una serie de mensajes que muestran los protocolos OBD hasta que se detecte el protocolo del vehículo.

Si el mensaje "LINK ERROR" (error de enlace) se visualiza, ponga la llave de ignición unos 10 segundos en la posición "OFF". Compruebe si el lector de códigos está conectado correctamente y vuelva a poner la llave de ignición en la posición "ON". Repita el procedimiento desde el paso 5.

Si el mensaje de error "LINK ERROR" no desaparece, compruebe si el vehículo está compatible con el lector de códigos.

1. Espere hasta que el menú principal se visualice. Seleccione DTC y pulse ENTER.

Menu: 1. DTC

Si no hay ningún código de falla (DTC) la pantalla visualizará el mensaje NO CODES (no hay códigos).

NO CODES

Si hay varios códigos de error (DTC) la pantalla visualizará todos los códigos de error y los códigos pendientes.

FAULT: 03 PEND: 03

1. Pulse SCROLL para ver los DTC. La primera cifra de la primera línea de la pantalla mostrará la secuencia numérica del código. El número total de códigos almacenados se visualizará en la segunda línea. Para visualizar todos los códigos de error, pulse SCROLL hasta que se visualicen todos los códigos de error.

P0101

01/04

Se trata de un código pendiente si el mensaje PD se visualiza en la pantalla.

P0005 PD

01/05

Para visualizar los códigos anteriores, pulse SCROLL, para desplazarse por la lista. La pantalla volverá a mostrar el primer código de error al llegar al final de la lista.

1. Consulte la lista de códigos de error al final de este manual del usuario.

6.2 Borrar códigos de error

ADVERTENCIA

Al borrar los códigos de error se borrarán también los datos específicos del fabricante. Además, "I/M Readiness Status" volverá a "Not Ready" o "Not Complete". Deje que un técnico cualificado compruebe el sistema antes de borrar los códigos de error.

1. Si quiere borrar los códigos de error, seleccione "ERASE" y pulse "ENTER".

Menu:

1. ERASE

Si el lector de códigos no está conectado o si no ha establecido una conexión con el vehículo, consulte el capítulo 6.1 Leer códigos de error (paso 1 a 6).

1. Si los códigos de error están borrados, ERASE DONE se visualizará en la pantalla. Pulse ENTER para volver al menú principal.

ERASE DONE!

Si los códigos de error no están borrados, ERASE FAIL se visualizará en la pantalla. Pulse ENTER para volver al menú principal.

ERASE FAIL!

6.3 Recuperar el estado de lectura I/M (I/M) Readiness Status

IMPORTANTE

La función I/M Readiness se utiliza para comprobar las emisiones de gas en los vehículos OBDII. Utilice esta función antes de llevar el vehículo a una estación de pruebas de emisiones. Una prueba negativa no significa necesariamente que el vehículo comprobado no pasará la inspección.

YES: Todos los programas de control soportados por el vehículo han efectuados las pruebas de diagnóstico y la luz indicadora de mal funcionamiento (MIL) no está iluminada.

NO: Por lo menos 1 programa de control soportado por el vehículo no ha efectuado su prueba de diagnóstico y/o la luz indicadora MIL está iluminada.

READY: Indica que un programa de control determinado ha efectuado su prueba de diagnóstico.

NOT RDY: Indica que un programa de control determinado no ha efectuado su prueba de diagnóstico.

N/A: El vehículo no soporta el programa de control.

→: Una flecha hacia la derecha intermitente indica que están disponibles informaciones adicionales en la siguiente pantalla.

←: Una flecha hacia la izquierda intermitente indica que están disponibles informaciones adicionales en la pantalla anterior.

1. Seleccione la función I/M y pulse ENTER.

Menu: 3. I/M

1. Utilice SCROLL para visualizar el estado de la luz indicadora de mal funcionamiento y los programas de control:

MISFIRE: Misfire monitoring (control del fallo de encendido)

FUEL: Fuel System Monitoring (control de la relación aire-combustible)

CCM: Comprehensive Components Monitoring (control del mal funcionamiento en algún componente electrónico o circuito)

EGR: EGR System Monitoring (control de la recirculación de gases de escape)

O2S: O2 Sensors Monitoring (control de la sonda lambda)

AOBD2

AT: Catalyst Monitoring (control del catalizador)

EVAP: Evaporative System Monitoring (control del sistema de evaporación de emisiones)

HO2S: O2 Sensor Heater Monitoring (control del calefactor del sensor de oxígeno)

2AIR: Secondary Air Monitoring (control del sistema de aire secundario)

HCM: Heated Catalyst Monitoring (control del catalizador calentado)

A/C: A/C System Monitoring (control del aire acondicionado)

1. Pulse ENTER para volver al menú principal.

6.4 Recuperar el número de chasis (VIN)

1. Seleccione la función VIN y pulse ENTER.

Menu:

1. VIN

2. Utilice SCROLL para ver los dígitos adicionales del número de chasis.

3. Pulse ENTER para volver al menú principal.

6.5 Volver a escanear

IMPORTANTE

La función RESCAN le permite recuperar los datos más importantes almacenados en la unidad de control o volver a conectarse con el vehículo.

1. Seleccione la función RESCAN y pulse ENTER.

Menu: 5. RESCAN

1. Pulse ENTER para volver al menú principal.

6.6 Seleccionar el idioma

1. Seleccione la función LANGUAGE y pulse ENTER.

Menu: 6. LANGUAGE

1. Seleccione el idioma deseado y pulse SCROLL. Confirme con ENTER.
2. Pulse SCROLL para volver al menú principal.

6.7 Códigos de error (DTC)

ADVERTENCIA

No se base sólo en los códigos de error (DTC) para reemplazar las piezas o los componentes. ¡Consulte el manual del usuario del vehículo o un técnico antes!

La lista al final de este manual del usuario es una lista genérica. Para más información, consulte el manual del usuario del vehículo.

7. Especificaciones

pantalla......LCD con retroiluminación, 2 líneas, 8 caracteres

temperatura de funcionamiento..... de 0 °C a 50 °C (de 32 °F a 122 °F)

temperatura de almacenamiento .....de -20 °C a 70 °C (de -4 °F a 158 °F)

alimentación ...... de 8 V a 16 V (por la batería del coche)

dimensiones 126 x 78 x 28 mm

peso 200 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
