Tipo de produto	Detector de tensão sem contato
Marca	Testboy
Modelo	105
Categoria	Equipamentos de medição
Faixa de tensão	12 – 1 000 V CA
Alimentação	2 pilhas tipo 1,5 V AAA (micro)
Índice de proteção	IP 40
Categoria de sobretensão	CAT IV 1 000 V
Norma de controle	CEI/EN 61010-1 (DIN VDE 0411)
Funções principais	Detecção de tensão sem contato, lanterna LED, alarme sonoro e vibratório
Lanterna	LED de alta potência, vida útil > 100 000 horas
Autonomia da lanterna	Até 60 horas por conjunto de pilhas
Sinalização sonora	Sim, emite um sinal sonoro na presença de tensão
Alarme vibratório	Sim, vibra na presença de tensão
Método de detecção	Detecção do campo elétrico através da ponta de teste
Utilização prevista	Verificação rápida da ausência/presença de tensão alternada, por especialistas qualificados
Segurança	Respeitar as cinco regras de segurança; não utilizar em condutores blindados; testar antes/após a utilização
Substituição das pilhas	Abrir o compartimento das pilhas com uma chave de fenda, respeitar a polaridade
Limpeza	Utilizar um pano seco
Peso (aproximadamente)	50 g (com pilhas)
Dimensões (aproximadamente)	150 x 20 x 20 mm

Perguntas frequentes - 105 Testboy

Como usar o Testboy 105 para detectar uma tensão?

Aproxime a ponta de teste (tampa branca) de um condutor. Para uma tensão >110 V CA, a tampa acende em vermelho, o aparelho vibra e emite um bip. Para tensões de 12 a 110 V CA, ligue primeiro a lanterna com o interruptor (1b). O aparelho detecta o campo elétrico sem contato.

Como verificar o bom funcionamento do aparelho?

Antes e após cada utilização, teste o aparelho numa fonte de tensão conhecida (ex. tomada elétrica 230 V). Se o aparelho reagir (luz vermelha, vibração, som), funciona corretamente.

Quais pilhas usar e como substituí-las?

Use duas pilhas AAA de 1,5 V. Abra o compartimento localizado na parte traseira com uma chave de fenda, levantando pela reentrância (marca 2). Insira as pilhas respeitando a polaridade. Feche antes de qualquer utilização.

O aparelho pode detectar uma tensão contínua (DC)?

Não, o Testboy 105 detecta apenas tensões alternadas (CA) de 12 a 1000 V. Não é adequado para corrente contínua.

O que fazer se o aparelho não ligar ou não detectar tensão?

Verifique o estado das pilhas (substitua-as se necessário). Certifique-se de que a fonte de tensão está ativa e que o condutor não está blindado ou demasiado afastado. Teste o aparelho numa fonte conhecida. Se o problema persistir, o aparelho pode estar defeituoso.

Como usar a lanterna integrada?

Pressione o interruptor (marca 1b) para ligar o LED de alta potência. A lanterna oferece uma autonomia de até 60 horas com um conjunto de pilhas novas.

O que significa o alarme vibratório?

A vibração indica a presença de uma tensão alternada. É uma segurança adicional para alertar o utilizador, mesmo num ambiente ruidoso.

Quais são as instruções de segurança essenciais?

Respeite as cinco regras de segurança: desconexão, proteção contra religação, verificação de ausência de tensão em dois polos, ligação à terra e curto-circuito, cobertura de peças sob tensão vizinhas. Não utilize o aparelho em condutores blindados. Nunca dirija o laser (se presente) para os olhos.

Como limpar o Testboy 105?

Utilize um pano seco e limpo. Não utilize solventes ou produtos abrasivos. Evite a humidade.

O que significa a categoria de sobretensão CAT IV 1000 V?

CAT IV é a categoria mais alta para medições na instalação de baixa tensão (contadores, entrada principal). O aparelho pode suportar tensões de choque elevadas, típicas de ambientes industriais. A corrente de curto-circuito pode exceder 50 kA.

MANUAL DE UTILIZADOR 105 Testboy

Instruções de serviço

Testboy ^® 105 39

Gebruiksaanwijzing

Testboy ^® 105 45

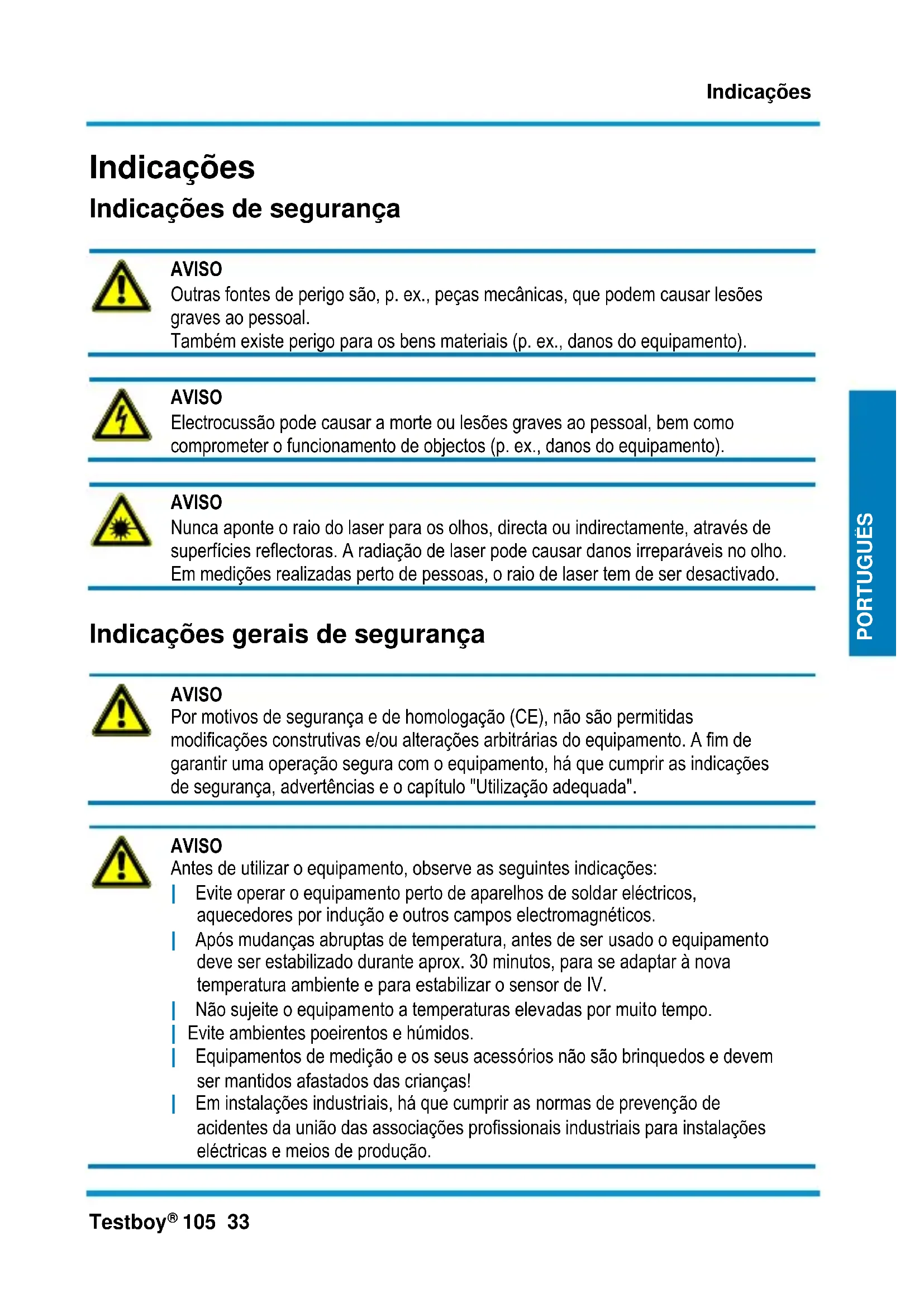

Indicações de segurança

AVISO

Outras fontes de perigo são, p. ex., peças mecânicas, que podem causar lesões graves ao pessoal.

Também existe perigo para os bens materiais (p. ex., danos do equipamento).

AVISO

Electrocussão pode causar a morte ou lesões graves ao pessoal, bem como comprometer o funcionamento de objectos (p. ex., danos do equipamento).

AVISO

Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras. A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado.

Indicações gerais de segurança

AVISO

Por motivos de segurança e de homologação (CE), não são permitidas modificações construtivas e/ou alterações arbitrárias do equipamento. A fim de garantir uma operação segura com o equipamento, há que cumprir as indicações de segurança, advertências e o capítulo "Utilização adequada".

AVISO

Antes de utilizar o equipamento, observe as seguintes indicações:

Evite operar o equipamento perto de aparelhos de soldar eléctricos, aquecedores por indução e outros campos electromagnéticos.
Após mudanças abruptas de temperatura, antes de ser usado o equipamento deve ser estabilizado durante aprox. 30 minutos, para se adaptar à nova temperatura ambiente e para estabilizar o sensor de IV.
Não sujeite o equipamento a temperaturas elevadas por muito tempo.
Evite ambientes poeirentos e húmidos.
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças!
Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção.

Tenha em consideração as cinco regras de segurança:

Desligar da corrente

Proteger contra nova ligação

Verificar a ausência de tensão (em dois pólos)

Ligar à terra e em curto-circuito

Isolar peças adjacentes que estejam sob tensão

Utilização adequada

O equipamento é concebido apenas para as aplicações descritas nas instruções de serviço. Qualquer outra utilização é proibida e pode causar acidentes ou destruição do equipamento. Estas aplicações fazem caducar qualquer pretensão à garantia por parte do operador relativamente ao fabricante.

Para proteger o equipamento contra danos, em caso de períodos prolongados de não utilização, retire as pilhas do equipamento.

Não assumimos qualquer responsabilidade em caso de danos materiais ou pessoais provocados por manuseamento inadequado ou por inobservância das indicações de segurança. Em casos desses, caduca qualquer pretensão à garantia. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança das instruções de serviço. Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias.

Reservado o direito de proceder a alterações das especificações sem aviso prévio. © 2014 Testboy GmbH, Alemanha.

Exoneração de responsabilidade

Em caso de danos provocados pela inobservância das instruções de serviço, a pretensão à garantia caduca! Não nos responsabilizados por danos subsequentes daí resultantes!

Testboy não se responsabiliza por danos que resultem

de inobservância das instruções
de alterações no produto não autorizadas pela Testboy ou
da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy
do estado sob influência de álcool, drogas ou medicamentos.

Exactidão das instruções de serviço

As presentes instruções de serviço foram elaboradas com todo o cuidado. Não assumimos qualquer responsabilidade pela exactidão e integralidade dos dados, ilustrações e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica.

A REEE regulamenta a retoma e a reciclagem de aparelhos elétricos usados. Os fabricantes de aparelhos elétricos são obrigados a receber e reciclar gratuitamente todos os produtos que tenham sido vendidos. Os aparelhos elétricos já não podem ser eliminados juntamente com os resíduos domésticos "normais". Os aparelhos elétricos devem ser reciclados e eliminados separadamente. Todos os aparelhos abrangidos por esta diretiva estão assinalados com este logótipo.

Eliminação de baterias usadas

Enquanto consumidor final, por lei você está obrigado (legislação relativa a pilhas/baterias) a devolver todas as baterias e acumuladores usados; é proibido eliminar esse equipamento junto com o lixo doméstico!

Baterias e acumuladores contendo substâncias nocivas estão identificados com os símbolos ao lado, os quais remetem para a proibição de eliminação juntamente com o lixo doméstico. As designações para metais pesados determinantes são: Cd = Cádmio, Hg = Mercúrio, Pb = Chumbo.

As suas baterias e acumuladores usados podem ser entregues gratuitamente nos locais de recolha do seu município ou em todos os pontos de venda de baterias e acumuladores!

Certificado de qualidade

Todas as actividades e processos relevantes para a qualidade realizados no âmbito da Testboy GmbH são monitorizados permanentemente por um sistema de gestão de qualidade. A Testboy GmbH confirma ainda que os dispositivos de ensaio e instrumentos usados durante a calibragem são sujeitos a uma monitorização permanente.

Declaração de conformidade

O produto cumpre os requisitos das mais recentes diretivas. Para mais informações, veja na internet, em www.testboy.de

Operação

Obrigado por se ter decidido pela compra do Testboy ^® 105.

Controlo de tensão sem contacto, a partir de 12 V AC

Alarme vibratório na presença de tensão

Aviso acústico

Controlo de tensão sem contacto

O Testboy® 105 consegue detectar linhas condutoras de tensão com o circuito integrado na ponta.

Se for detetada uma corrente alternada > 110 V CA, a tampa branca acende-se a vermelho (ver imagem, ponto 1a), o aparelho vibra e é emitido um sinal sonoro de advertência. Para conseguir detetar tensões inferiores a 110 V AC, ligue a lanterna de bolso no interruptor (1b).

Agora podem ser detetadas tensões alternadas a partir de 12 V AC.

Não é necessário fluxo de corrente!

1b 2 1a

Antes de o utilizar, verifique se o detetor de tensão funciona em condições, medindo a tensão numa fonte de tensão conhecida (p. ex., tomada)!

Se durante a utilização desta função a ponta não brilhar, pode existir todavia tensão elétrica. O aparelho de verificação sinaliza as tensões ativas que criam campos elétricos suficientemente fortes de fontes de corrente elétrica (rede da corrente elétrica). Se a intensidade de campo for baixa, o aparelho poderá eventualmente não sinalizar uma tensão existente. Se o aparelho não detetar uma tensão existente, esta falha poderá dever-se, entre outros, aos seguintes fatores:

• Fios/cabos blindados
• Espessura e tipo de isolamento
• Distância da fonte de tensão
• Consumidores completamente isolados que previnem uma ligação eficaz à terra.
• Conectores fêmea em tomadas de encastrar / diferenças na versão das tomadas.
• Estado do aparelho e das pilhas

ATENÇÃO

Cuidado com tensões superiores a 30 V. Existe perigo de choque elétrico.

Todas as pessoas que utilizarem este instrumento de medição devem ter uma formação técnica específica, devem ter conhecimentos sobre os perigos especiais inerentes à medição de tensões num ambiente industrial e devem ter conhecimentos sobre as medidas de segurança necessárias e os processos para a verificação do funcionamento correto do aparelho, antes e após a sua utilização.

A verificação da tensão sem contacto não é adequada para verificar se um cabo está sob tensão elétrica.

Definição das categorias de medição:

Categoria de medição II:

medições nos circuitos elétricos que estão diretamente conectados à rede de baixa tensão através de conectores. Corrente de curto-circuito típica < 10 kA

Categoria de medição III:

Medições dentro da instalação de um edifício (consumidores estacionários com ligação sem conector, ligação de distribuidor, aparelhos não desmontáveis no distribuidor). Corrente de curto-circuito típica < 50 kA

Categoria de medição IV:

Medições na fonte da instalação de baixa tensão (contador, ligação principal, proteção contra sobreintensidade primária). Corrente de curto-circuito típica >> 50 kA

Teste o aparelho antes e depois da utilização numa fonte de alimentação conhecida que se encontre dentro da amplitude nominal do aparelho, de forma a assegurar um funcionamento correto do aparelho.

Ler as instruções antes de utilizar o aparelho. Se o aparelho não for utilizado de acordo com as instruções do fabricante, a proteção disponibilizada pelo aparelho pode não funcionar devidamente.

Se a sonda de medição for combinada com os acessórios, deve ser utilizada a categoria de medição mais baixa da sonda de medição e dos acessórios.

Salvo indicação expressa em contrário pelo fabricante ou pelo agente autorizado, não é permitido modificar e substituir partes do aparelho e respetivos acessórios.

Utilizar um pano seco para limpar o aparelho.

Lanterna de bolso

Ligue a lanterna de bolso integrada no interruptor (v. fig. ponto 1b). Com o LED de alto rendimento, consegue-se uma vida útil de até 100 horas por série de pilhas! A vida útil dos LED é superior a 100.000 horas.

Troca de pilhas

Com uma chave-de-fendas, levante o compartimento das pilhas pelo entalhe (v. fig. ponto 2). Ao colocar as pilhas novas, atenção à polaridade correta!

O aparelho só deve ser colocado em funcionamento estando fechado!

As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo!

Dados técnicos

Amplitude de tensão	12 – 1000 V AC
Alimentação de energia	2 x 1,5 V tipo AAA Micro
Tipo de proteção	IP 40
Categoria de sobretensão	CAT IV 1000 V
Norma de teste	CEI/EN 61010-1 (DIN VDE 0411)
