IVM 60242 M ACD WS - Aspirador Kärcher - Manual de utilização gratuito

Tipo de produto	Aspirador de água e pó, classe de pó M
Marca	Kärcher
Modelo	IVM 60242 M ACD WS
Dimensões (C × L × A)	1020 × 680 × 1490 mm
Peso	108 kg
Alimentação	220-240 V, 50-60 Hz, 1 fase, 2100 W (máx. 2400 W)
Volume do reservatório	60 L
Volume do reservatório de líquido inerte	20 L
Volume de aspiração	8 L
Depressão máx.	25,4 kPa
Fluxo de ar	2 × 74 L/s
Superfície de filtração	2,24 m²
Conexão do tubo de aspiração	DN40/50 (adaptável DN70)
Funções principais	Aspiração a seco e úmida, poeiras combustíveis classe M, uso industrial
Manutenção e limpeza	Esvaziar o coletor após o uso, limpar com pano úmido, substituir regularmente o filtro principal e a microfibra
Segurança	Ligação equipotencial, travão de estacionamento, proteção IPX4, classe de proteção I
Peças de reposição e reparabilidade	Filtro principal (ref. 9.439-542.0), microfibra (ref. 9.990-103.0), cabo de alimentação (ref. 6.650-035.0)
Informações gerais	Uso profissional e industrial, conforme EN 60335-2-69, garantia segundo condições Kärcher

Perguntas frequentes - IVM 60242 M ACD WS Kärcher

Como usar o aparelho no modo úmido?

Para aspiração úmida, encha o coletor de impurezas com um líquido inerte (água ou óleo). Use o tubo de aspiração inferior (separador de água) e feche o tubo superior com uma tampa.

Como esvaziar o coletor de impurezas?

Desligue e desconecte o aparelho. Acione o travão de estacionamento, puxe a alça em forma de estribo para destravar e abaixe o coletor. Retire-o, solte as presilhas de aperto, remova a parte superior, depois esvazie os resíduos. Remonte na ordem inversa.

Como substituir o filtro principal?

Corte a alimentação e desconecte. Destrave a cabeça de aspiração e o anel intermediário. Remova o antigo filtro plissado em estrela e coloque-o em um saco hermético. Insira o novo filtro alinhando os elementos vibrantes, depois remonte.

O que fazer se a potência de aspiração diminuir?

Verifique se os conectores de aspiração estão obstruídos, se não há obstrução no bocal ou no tubo, se o coletor não está cheio e se o filtro não está entupido. Substitua o filtro se necessário.

Como transportar o aparelho com segurança?

Esvazie o coletor e feche os conectores de aspiração com as tampas. Solte os travões de estacionamento e empurre pelo guiador. Para o carregamento, segure o chassi e o guiador. Bloqueie-o contra deslizamento num veículo.

Que tipos de poeiras posso aspirar?

O aparelho foi projetado para aspirar poeiras secas de classe M, incluindo poeiras combustíveis. Não é adequado para fontes de ignição ou substâncias explosivas sem líquido inerte.

Como encher o reservatório de líquido inerte?

Destrave e retire o coletor de impurezas. Despeje o líquido inerte (água ou óleo recomendado) até a marcação no indicador de nível. Recoloque a parte superior, garantindo que a esfera do flutuador seja guiada.

Como limpar o aparelho após o uso?

Esvazie e enxágue o coletor. Limpe o exterior com um pano úmido. Não use detergentes siliconados. Se necessário, enxágue os acessórios com água e seque-os.

Qual é o procedimento em caso de ruptura do filtro?

Desligue imediatamente o aparelho e desconecte-o. O aparelho não pode ser usado até que o filtro seja substituído. Substitua o filtro principal e verifique se não há vazamentos.

Como armazenar o aparelho?

Armazene o aparelho em um local seco e interno, seguro contra uso não autorizado. Enrole o cabo ao redor do suporte de cabo. Certifique-se de que o coletor está vazio.

MANUAL DE UTILIZADOR IVM 60242 M ACD WS Kärcher

Indicações gerais 70

Avisos de segurança.... 71

Utilização prevista.... 72

Proteção do meio ambiente 73

Acessórios e peças sobressalentes... 73

Volume do fornecimento 73

Descrição do aparelho 73

Símbolos no aparelho 74

Arranque 74

Operação 76

Transporte.... 79

Armazenamento.... 79

Conservação e manutenção ..... 79

Ajuda em caso de avarias.... 81

Recolha.... 82

Garantia 82

Dados técnicos.... 82

Declaração de conformidade UE ..... 83

Indicações gerais

Antes da primeira utilização do seu aparelho, leia este manual

de instruções original, depois disso, proceda de acordo com o mesmo e guarde-o pa-

ra uso posterior ou para proprietários futuros.

• Ler atentamente os avisos de segurança do n.º 5.956-249.0 antes do primeiro arranque.
• A não observância do manual de instruções e dos avisos de segurança pode originar danos no aparelho e perigo para o operador e terceiros.
• Em caso de danos de transporte, informar imediatamente o distribuidor.

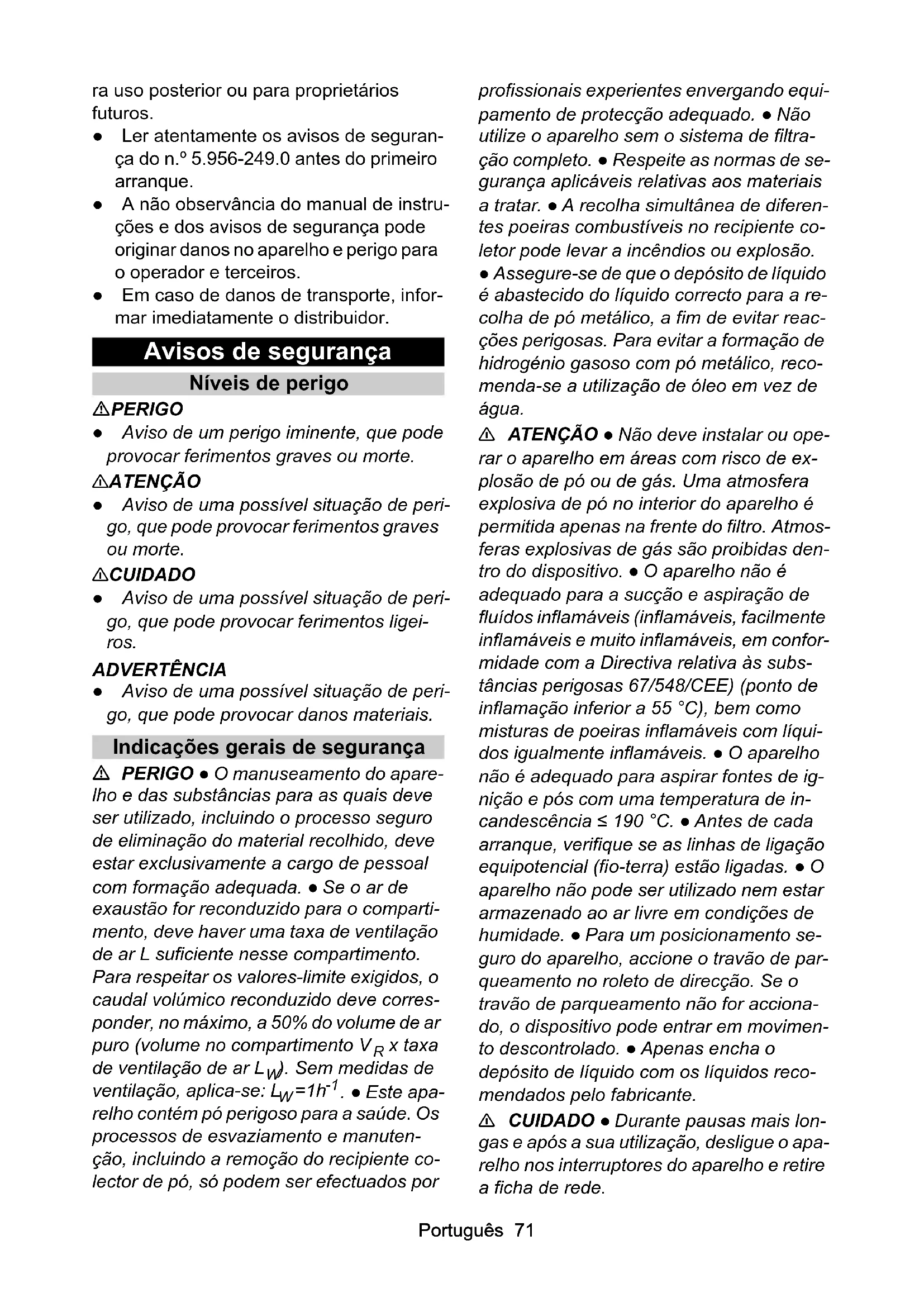

Avisos de segurança

Níveis de perigo

⚠PERIGO

- Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

- Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

- Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Indicações gerais de segurança

⚠️ PERIGO • O manuseamento do aparelho e das substâncias para as quais deve ser utilizado, incluindo o processo seguro de eliminação do material recolhido, deve estar exclusivamente a cargo de pessoal com formação adequada. • Se o ar de exaustão for reconduzido para o compartimento, deve haver uma taxa de ventilação de ar L suficiente nesse compartimento. Para respeitar os valores-limite exigidos, o caudal volúmico reconduzido deve corresponder, no máximo, a 50% do volume de ar puro (volume no compartimento V_R x taxa de ventilação de ar L_W ). Sem medidas de ventilação, aplica-se: L_W=1h^-1 . • Este aparelho contém pó perigoso para a saúde. Os processos de esvaziamento e manutenção, incluindo a remoção do recipiente colector de pó, só podem ser efectuados por profissionais experientes envergando equipamento de protecção adequado. • Não utilize o aparelho sem o sistema de filtração completo. • Respeite as normas de segurança aplicáveis relativas aos materiais a tratar. • A recolha simultânea de diferentes poeiras combustíveis no recipiente coletor pode levar a incêndios ou explosão. • Assegure-se de que o depósito de líquido é abastecido do líquido correcto para a recolha de pó metálico, a fim de evitar reacções perigosas. Para evitar a formação de hidrogénio gasoso com pó metálico, recomenda-se a utilização de óleo em vez de água.

ATENÇÃO • Não deve instalar ou operar o aparelho em áreas com risco de explosão de pó ou de gás. Uma atmosfera explosiva de pó no interior do aparelho é permitida apenas na frente do filtro. Atmosferas explosivas de gás são proibidas dentro do dispositivo. • O aparelho não é adequado para a sucção e aspiração de fluidos inflamáveis (inflamáveis, facilmente inflamáveis e muito inflamáveis, em conformidade com a Directiva relativa às substâncias perigosas 67/548/CEE) (ponto de inflamação inferior a 55 °C), bem como misturas de poeiras inflamáveis com líquidos igualmente inflamáveis. • O aparelho não é adequado para aspirar fontes de ignição e pós com uma temperatura de incandescência ≤ 190 °C. • Antes de cada arranque, verifique se as linhas de ligação equipotencial (fio-terra) estão ligadas. • O aparelho não pode ser utilizado nem estar armazenado ao ar livre em condições de humidade. • Para um posicionamento seguro do aparelho, accione o travão de parqueamento no roleto de direcção. Se o travão de parqueamento não for accionado, o dispositivo pode entrar em movimento descontrolado. • Apenas encha o depósito de líquido com os líquidos recomendados pelo fabricante.

⚠ CUIDADO • Durante pausas mais longas e após a sua utilização, desligue o aparelho nos interruptores do aparelho e retire a ficha de rede.

ADVERTÊNCIA • Utilize o aparelho apenas em espaços interiores. • Perigo de esmagamento! Utilize luvas para retirar ou colocar a cabeça de aspiração, o elemento filtrante ou o recipiente colector. • Perigo de danos! Nunca aspire sem o filtro ou com o filtro danificado. • Utilize sapatos de segurança para operar o aparelho. • Desloque o aparelho apenas à velocidade da passada e, se necessário, com duas pessoas em caminhos íngremes. • Certifique-se de que não sai pó ao trocar a peça de acessório. • Durante a operação normal, as temperaturas de superfície podem atingir os 135 °C. • Evite dobrar a unidade da mangueira de aspiração. • Faça regularmente uma inspeção visual das mangueiras. • Implemente medidas preventivas adequadas para remoção, manuseamento, armazenamento e eliminação de lamas, tais como a mistura com líquidos inertes de acordo com as prescrições locais. • O hidrogénio gasoso é inflamável e pode ser produzido pela recolha de certos materiais, tais como alumínio, magnésio, etc. A válvula impede a acumulação de hidrogénio gasoso no interior do depósito de líquido. Limpe e inspeccione regularmente a válvula e verifique se há sinais de danos. • As-segure a ventilação adequada do local de instalação, a fim de reduzir a concentração de hidrogénio. • Esvazie o recipiente de sujidade após cada utilização e quando o mesmo estiver cheio de lama, a fim de reduzir a formação de hidrogénio gasoso.

Ligação eléctrica

O aparelho só pode ser conectado a uma ligação eléctrica estabelecida por um técnico de instalação eléctrica em conformidade com a IEC 60364. Para informações sobre valores de ligação, consultar Dados técnicos e placa de características.

⚠PERIGO

Não danifique os cabos de ligação eléctrica, por ex., passando por cima, esmagando ou puxando.

Proteja o cabo contra calor, óleo e arestas vivas.

Verifique o cabo de ligação à rede do aparelho antes de cada operação. Não opere o aparelho com um cabo danificado. Providencie a substituição do cabo danificado é substituído por um técnico electricista.

Comportamento em caso de emergência

⚠PERIGO

Perigo de ferimentos e danos em caso de curto-circuito ou de outras falhas elétricas

Perigo de choque elétrico, perigo de queimaduras

Desligue o aparelho e retire a ficha de rede.

Comportamento em caso de rutura do filtro/fuga:

1. Desligar imediatamente o aparelho.

O aparelho não pode continuar a operar.

1. Substituir o filtro.

Utilização prevista

O aparelho é adequado para:

• Limpeza a húmido e a seco do chão e das superfícies de paredes
• Aspiração de poeiras secas, inflamáveis, depositadas e perigosas para a saúde; classe de pó M de acordo com a norma EN 60335-2-69
• Aspiração de substâncias não explosivas
• Aspiração de poeiras combustíveis de todas as classes de explosão de pó
• Aspiração de poeiras e sujidade em elevadas quantidades
• Aspiração de poeiras inflamáveis de uma zona 22, se o aparelho estiver instalado fora de áreas potencialmente explosivas
• Aspiração de substâncias húmidas e líquidas

• Aspiração das seguintes substâncias apenas com a utilização de líquido inerte:

• Poeiras de titânio
  – Poeiras explosivas e condutoras
  – Pó ou poeiras de magnésio

- Poeiras de condensado e pós metálicos explosivos do fabrico de aditivos (impressão 3D)

• Utilização industrial, por exemplo, em áreas de armazenamento e fabrico
• Utilização profissional, por exemplo, em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias.

Se existir uma zona Ex classificada no local de instalação do aparelho, é necessário utilizar um aparelho Ex adequado.

O funcionamento perfeito do aparelho só é assegurado pelos diâmetros nominais DN40 e DN50 da mangueira de aspiração. Qualquer outra utilização é considerada inadequada.

O aparelho não é adequado para:

• Aspiração de fontes de ignição e de poeiras com uma temperatura de incandescência ≤ 190 °C
• Aspiração de substâncias explosivas ou equivalentes no sentido do artigo 1.º da lei alemã relativa às substâncias explosivas (SprengG), misturas explosivas de vapor de ar
• Aspiração de misturas de líquidos inflamáveis e poeiras inflamáveis
• Aspiração de partículas incandescentes ou quentes; caso contrário, tal pode provocar um incêndio ou uma explosão
• Aspiração de substâncias tóxicas
• Ligação a uma máquina que liberte pó

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valore, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca dos ingredientes em: www.kaercher.de/REACH

Acessórios e peças sobressalentes

⚠PERIGO

Risco de explosão devido a acessórios não aprovados

Use apenas acessórios aprovados pelo fabricante e marcados com o adesivo Ex para uso com o tipo 22.

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Aviso

O volume do fornecimento não inclui acessórios. Os acessórios devem ser encomendados separadamente, dependendo da aplicação.

Volume do fornecimento

Ao abrir a embalagem, confirme a integralidade do conteúdo. Em caso de danos de transporte, notifique o seu distribuidor.

Descrição do aparelho

① Chassis
②Roleto de direcção com travão de parqueamento
③Correias de aperto no recipiente de sujidade
④ Recipiente de sujidade
⑤ Anel do filtro
⑥Braçadeira para cabo
7 Suporte do tubo de aspiração
⑧ Bloqueio do anel intermédio
⑨ Anel intermédio
⑩Placa de características
⑪Cabo de rede
⑫Braçadeira para cabo
⑬Pega de transporte
⑭Pega do recipiente de sujidade

⑮ Suporte de aspiração sem separador húmido
⑯Suporte do bocal para pavimentos
⑰Manómetro
18 Alavanca de avanço
⑲Alavanca da limpeza do filtro
⑳Interruptor do aparelho da turbina de aspiração 2
②1 Interruptor do aparelho da turbina de aspiração 1
22 Cabeça de aspiração
23Bloqueio da cabeça de aspiração
24 Vibrador de filtro
25 Anel de vedação
26 Filtro
27 Corte mecânico
⑳Suporte de aspiração com separador húmido
⑲29 Válvula de purga
③0 Espuma do filtro
③1Microvelo
32 Cesto do filtro
③3 Mangueira de nível de enchimento
③4 Válvula esférica

Símbolos no aparelho

O aparelho é adequado para a aspiração de poeiras até à classe de pó M.

ATENÇÃO

Danos na pele, pulmões e olhos

Formação de pó fino em trabalhos de esvaziamento e de manutenção e recolha Utilize o equipamento de protecção prescrito enquanto realizar trabalhos de esvaziamento e de manutenção, incluindo a recolha do depósito colector de pó.

O aparelho é adequado para aspiração de poeiras inflamáveis, local de instalação fora da zona 22.

ADVERTÊNCIA: Este aparelho não pode ser instalado em nenhuma zona 22. Se existir uma zona 22, é necessário utilizar um aparelho para áreas explosivas.

O autocolante apresenta os valores para a subpressão máx. em relação ao corte transversal da mangueira de aspiração utilizado. O valor actual pode ser lido no manómetro. Ver o capítulo Ler o caudal volúmico mínimo para conhecer os valores aplicáveis a este aparelho. Caso não seja alcançado este valor, o filtro deve ser substituído (consultar o capítulo Substituir o filtro principal). Os vários cortes transversais da mangueira de aspiração permitem a adaptação a diferentes cortes transversais de ligação das peças de acessórios.

Microvelo

(N.° de encomenda 9.990-103.0)

Filtro principal

Linha de ligação equipotencial mal ligada

Choque elétrico

Antes de cada arranque, verifique se a linha de ligação equipotencial (fio-terra) está ligada.

ATENÇÃO

Perigo devido a pó nocivo para a saúde Doenças das vias respiratórias devido a inalação de pó.

Não aspire sem o elemento filtrante, pois a elevada emissão de pó fino constitui um perigo para a saúde.

ATENÇÃO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do filtro nem colocá-las na proximidade da mecânica de elevação.

Bloquear o recipiente de sujidade acionando a pega com ambas as mãos.

ADVERTÊNCIA

Falta um elemento filtrante

Danos na turbina de aspiração

Não aspirar sem um elemento filtrante.

ADVERTÊNCIA

Carga estática do recipiente de sujidade

Ignição de poeiras

Certifique-se de que a ligação à terra no chassis está em contacto com o recipiente de sujidade.

1. Colocar o aparelho na posição de trabalho.

2. Fixar o aparelho com os travões de parqueamento.

3. Assegurar-se de que a cabeça de aspiração está inserida correctamente.

4. Encher o recipiente de sujidade com água ou óleo (ref. ^a 9.990-272.0) até à marcação (consultar o capítulo Encher o recipiente de sujidade com líquido inerte).

5. Ligar o terminal de terra à ligação equipotencial externa.

6. Remover o tampão de fecho no recipiente colector (consultar o capítulo Escolher a conexão de aspiração).

7. Ligar a mangueira de aspiração à conexão de aspiração.

8. Assegurar que a conexão de aspiração no anel do filtro está bem vedada com um tampão de fecho (consultar o capítulo Fechar a conexão de aspiração).

9. Verificar o nível de enchimento do recipiente de sujidade (consultar o capítulo Verificar o nível de enchimento do recipiente de sujidade).

10. Se necessário, esvaziar o recipiente de sujidade (consultar o capítulo Esvaziar o recipiente de sujidade).

11. Inserir o acessório desejado (não incluído no volume do fornecimento) na mangueira de aspiração.

12. Assegurar-se de que o recipiente de su-jidade está inserido corretamente.

Escolher a conexão de aspiração

O aparelho está equipado com 2 suportes de aspiração.

- Suporte de aspiração no recipiente de sujidade

- Aspiração de sólidos com separador húmido: Pó fino, poeiras

O recipiente de sujidade com função de separação húmida deve ser abastecido com o líquido inerte, água ou óleo. Recomenda-se óleo com a ref. ^a 9.990-272.0.

- Suporte de aspiração no anel do filtro No caso da utilização prevista, está bem vedado com um tampão de fecho.

Não ligar duas man-gueiras de aspiração ao aspirador ao mesmo tempo. No caso da utilização prevista, só pode ser utilizado o su-porte de aspiração inferior.

No caso da utilização do separador húmido, o suporte de aspiração superior deve estar bem vedado.

Fechar a conexão de aspiração

ATENÇÃO

Perigo de ferimentos

Danos na pele, pulmões e olhos devido a pó fino

Após remover a mangueira de aspiração, é necessário fechar a conexão de aspiração com o tampão de fecho.

Figura B

1. Inserir o tampão de fecho com precisão na conexão de aspiração.

2. Introduzir o tampão de fecho até ao batente.

3. Rodar o tampão de fecho para a direita até a conexão de aspiração estar firmemente fechada.

Encher o recipiente de sujidade com líquido inerte

Se o recipiente de sujidade for utilizado com um separador húmido, o recipiente de sujidade deve ser abastecido com líquido inerte antes do arranque.

ATENÇÃO

Peças móveis

Perigo de esmagamento

Tenha cuidado com as peças móveis ao remover ou inserir a parte superior do recipiente de sujidade.

1. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima.

O recipiente de sujidade é desbloqueado e baixado.

1. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura D

1. Soltar as correias de aperto no recipiente de sujidade.
2. Retirar a parte superior do recipiente de sujidade pela pega.
3. Encher o recipiente de sujidade com o líquido inerte, água ou óleo, até que o nível de enchimento atinja a marcação na indicação do nível de enchimento.
4. Ao inserir a parte superior do recipiente de sujidade, assegurar que a bola flu-tuadora é inserida na guia correspondente.

ATENÇÃO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do filtro nem colocá-las na proximidade da mecânica de elevação.

Bloquear o recipiente de sujidade acionando a pega com ambas as mãos.

Figura E

ADVERTÊNCIA

Carga estática do recipiente de sujidade Ignição de poeiras

Certifique-se de que a ligação à terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade na sequência inversa e bloquear com a pega.

Verificar o nível de enchimento do recipiente de sujidade

O recipiente de sujidade deve ser esvaziado quando estiver cheio até à marcação. O aparelho não se desliga automaticamente quando a altura máxima de enchimento é excedida.

1. Verificar regularmente o nível de enchimento do recipiente de sujidade.
2. Assegurar que não são aspirados mais de 8 litros de material durante a aspiração.

Operação

⚠PERIGO

Aspiração de pó metálico explosivo e condutor sem líquido inerte

Risco de explosão, geração de calor Nunca aspire material explosivo e condutor sem líquido inerte.

ATENÇÃO

Perigo devido a pó nocivo para a saúde

Doenças das vias respiratórias devido a inalação de pó.

Não aspire sem ambos os elementos filtrantes, pois a elevada emissão de pó fino constitui um perigo para a saúde.

Antes de cada utilização, verifique se ambos os elementos filtrantes estão correctamente instalados.

ADVERTÊNCIA

Perigo devido à entrada de pó fino

Perigo de danos na turbina de aspiração.

Ao aspirar, nunca retire o elemento do filtro principal.

ADVERTÊNCIA

Líquido inerte em falta

Nunca aspire sem líquido inerte, ao utilizar o suporte de aspiração no separador húmido.

Ligar o aparelho

1. Ligar a ficha de rede à tomada.
2. Ligar o aparelho nos interruptores do aparelho da turbina de aspiração.

Aviso

Ligue e desligue as turbinas de aspiração sempre sucessivamente. Para o funcionamento correto do manómetro para monitorizar o caudal volúmico mínimo, é necessário que todas as turbinas de aspiração estejam ligadas.

Aviso

Na maioria das aplicações é suficiente que aspire com 1 turbina de aspiração. Se necessário, ligue a 2.ª turbina de aspiração. No entanto, não opere a unidade com ambas as turbinas de aspiração durante mais de 15 min. Isto pode fazer com que demasiado ar húmido molhe prematuramente o filtro principal. Se necessário, deixe o filtro principal secar ou substitua-o (consultar o capítulo Substituir o filtro principal).

1. Iniciar o processo de aspiração.

Realizar o processo de aspiração

1. Verificar com frequência o nível de enchimento do recipiente de sujidade, uma vez que o aparelho não desliga automaticamente ao aspirar.

Aviso

O aparelho está equipado com uma monitorização mecânica. Esta monitorização interrompe a corrente de ar quando o líquido inerte se encontra abaixo do nível de enchimento mínimo. Reabasteça com líquido inerte para continuar o processo de aspiração (consultar o capítulo Encher o recipiente de sujidade com líquido inerte).

1. Assegurar que não são aspirados mais de 8 litros de material durante a aspiração.
2. Se necessário, esvaziar o recipiente de sujidade (consultar o capítulo Esvaziar o recipiente de sujidade).
3. Se necessário, substituir o filtro principal (consultar o capítulo Substituir o filtro principal).

Aviso

Se o recipiente de sujidade estiver cheio com um líquido inerte, poderá fluir ar húmido através do filtro principal durante a aspiração e deixá-lo húmido. Após o processo de aspiração, verifique se o filtro principal está húmido. Se necessário, deixe o filtro principal secar ou substitua-o (consultar o capítulo Substituir o filtro principal).

Na parte da frente do aparelho encontra-se um manómetro que indica a subpressão de aspiração no interior do aparelho. Se a subpressão máxima (consultar tabela) for atingida, o filtro principal deve ser substituído (consultar o capítulo Substituir o filtro principal). Este valor depende da potência do aparelho e da mangueira de aspiração usada. Se a subpressão não for significativamente reduzida através da substituição do filtro, deve existir outro problema (consultar o capítulo Ajuda em caso de avarias).

ADVERTÊNCIA

Exceder a subpressão máxima

Perda de sucção

Se o valor especificado for excedido, a velocidade do ar cai abaixo de 20 m/s. Substitua o filtro.

Diâmetro nominal da mangueira de aspiração	Subpressão máxima
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Desligar o aparelho

1. Desligar o aparelho nos interruptores do aparelho da turbina de aspiração.
2. Retirar a ficha de rede.
3. Desligar o terminal de terra da ligação equipotencial externa.

Após cada operação

1. Desmontar os acessórios.

2. Fechar a conexão de aspiração (consultar o capítulo Fechar a conexão de aspiração).

3. Desmontar os acessórios e, em caso de necessidade, lavar com água e deixar secar.

4. Esvaziar o recipiente de sujidade (consultar o capítulo Esvaziar o recipiente de sujidade).
5. Aspirar o interior e o exterior do apare-lho e limpar com um pano húmido.

Esvaziar o recipiente de sujidade

O recipiente de sujidade deve ser esvaziado quando necessário e após cada utilização.

A abertura de entrada ou a mangueira de aspiração estão fechadas.

Verificar com frequência o nível de enchimento do recipiente de sujidade, uma vez que o aparelho não desliga automaticamente ao aspirar.

1. Desligar o aparelho.
2. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima.
   O recipiente de sujidade é desbloqueado e baixado.

2. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura D

1. Soltar as correias de aperto no recipiente de sujidade.
2. Retirar a parte superior do recipiente de sujidade pela pega.
3. Remover o elemento de espuma da parte inferior do recipiente de sujidade.
4. Retirar o cesto do filtro com o microvelo.
5. Retirar o microvelo do cesto do filtro.
6. Eliminar o microvelo em conformidade com as normas legais.
7. Se necessário, drenar o líquido inerte do recipiente de sujidade (consultar o capítulo Drenar o líquido inerte do recipiente de sujidade).

Aviso

Pode usar o líquido inerte várias vezes, se necessário.

1. Ao inserir a parte superior do recipiente de sujidade, assegurar que a bola flu-tuadora é inserida na guia correspondente.

ATENÇÃO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do filtro nem colocá-las na proximidade da mecânica de elevação.

Bloquear o recipiente de sujidade acionando a pega com ambas as mãos.

Figura E

ADVERTÊNCIA

Carga estática do recipiente de sujidade Ignição de poeiras

Certifique-se de que a ligação à terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade na sequência inversa e bloquear com a pega.

Drenar o líquido inerte do recipiente de sujidade

1. Desligar o aparelho.
2. Fixar o aparelho com os travões de parqueamento.
3. Fechar a conexão de aspiração (consultar o capítulo Fechar a conexão de aspiração).

Figura C

1. Puxar a pega para cima.
   O recipiente de sujidade é desbloqueado e baixado.
2. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura F

1. Rodar a alavanca da válvula esférica 90°.
2. Quando o recipiente colector estiver completamente vazio, rodar a alavanca para a posição de saída.

ATENÇÃO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do filtro nem colocá-las na proximidade da mecânica de elevação.

Bloquear o recipiente de sujidade acionando a pega com ambas as mãos.

Figura E

ADVERTÊNCIA

Carga estática do recipiente de sujidade

Ignição de poeiras

Certifique-se de que a ligação à terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade e bloquear com a pega.

Limpar o aparelho

ATENÇÃO

Recolha inadequada de efluentes

Poluição do meio ambiente

Respeite as normas locais para o tratamento de efluentes.

1. Aspirar o interior e o exterior do apare-lho e limpar com um pano húmido.
   Ao aspirar o aparelho, utilizar um aspirador com a mesma classificação ou melhor.
2. Se for necessário, lavar os acessórios (não incluídos no volume do fornecimento) com água e deixar secar.

Armazenar o aparelho

1. Enrolar o cabo de ligação à rede à volta da braçadeira para cabo.
2. Guardar o aparelho num lugar seco e proteger contra utilização não autorizada.

Transporte

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

O recipiente de sujidade está esvaziado.

1. Para um transporte sem pó, fechar ambas as conexões de aspiração (consultar o capítulo Fechar a conexão de aspiração).

2. Soltar os travões de parqueamento e empurrar o aparelho pela alavanca de avanço.

3. Para carregar o aparelho, agarrá-lo pelo chassis e pela alavanca de avanço.

4. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas.

Armazenamento

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo armazenamento.

O recipiente de sujidade está esvaziado.

1. Armazenar o aparelho apenas no interior.

Conservação e manutenção

⚠PERIGO

Arranque involuntário do aparelho, contacto com peças sob tensão

Desligue o aparelho antes de realizar trabalhos no mesmo.

Retire a ficha de rede.

⚠PERIGO

Perigo devido a pó nocivo para a saúde

Doenças das vias respiratórias devido a inalação de pó.

Durante os trabalhos de manutenção (p. ex. substituição de filtro) use uma máscara respiratória P2 ou superior e vestuário descartável.

ATENÇÃO

Perigo devido a pó nocivo para a saúde Doenças das vias respiratórias devido a inalação de pó.

As unidades de segurança para prevenção de perigos têm de ser verificadas pelo fabricante ou por uma pessoa qualificada, pelo menos uma vez por ano, quanto ao perfeito funcionamento dos elementos técnicos de segurança, p. ex. estanqueidade do aparelho, dano no filtro, funcionamento dos dispositivos de controlo.

ADVERTÊNCIA

Produtos de conservação com silicone

Podem atacar as peças de plástico.

Não utilizar produtos de conservação com silicone para limpeza.

As máquinas de remoção de pó são unidades de segurança cujo objetivo é prevenir ou eliminar perigos, na aceção de BGV A1.

• Para a manutenção pelo utilizador, o aparelho deve ser desmontado, limpo e sujeito a manutenção, até onde for possível, sem que tal resulte num perigo para o pessoal responsável pela manutenção e para terceiros. Medidas preventivas adequadas incluem descontaminar antes de proceder à desmontagem, providenciar a ventilação forçada filtrada localmente onde o aparelho será desmontado, bem como a limpeza da superfície de manutenção e a proteção adequada do pessoal.
• O exterior do aparelho deve ser descontaminado através da aspiração de pó, devendo também ser bem limpo ou coberto com vedante, antes de ser removido da área de perigo. Todas as peças do aparelho devem ser consideradas contaminadas se tiverem sido recolhidas de áreas de perigo. Devem ser tomadas medidas adequadas, para evitar que o pó se disperse.
• Durante a realização dos trabalhos de reparação e de manutenção, todos os objetos contaminados que não possam ser limpos de forma satisfatória devem ser descartados. Tais objectos devem ser eliminados em sacos impermeáveis, em conformidade com as normas em vigor relativas à eliminação de tais resíduos.
• Para o transporte e manutenção do aparelho, fechar os suportes de aspiração com o tampão de fecho.
• Tenha em atenção que os trabalhos de manutenção e conservação simples podem ser realizados pelo próprio utilizador.
• Limpe regularmente a superfície do aparelho e a parte interna do depósito com um pano húmido.
• Faça regularmente uma inspeção visual das mangueiras quanto a bloqueios.

Trabalhos de verificação e manutenção

Proceder à verificação regular do aparelho em conformidade com as respectivas prescrições nacionais do legislador para prevenção de acidentes. Os trabalhos de manutenção devem ser realizados com regularidade por uma pessoa qualificada segundo indicação do fabricante, devendo ser observadas as normas e requisitos de segurança existentes. Os trabalhos no equipamento eléctrico só podem ser realizados por um técnico electricista. Em caso de dúvida, entre em contacto com a filial KÄRCHER.

Substituir o filtro principal

1. Desligar o aparelho.
2. Retirar a ficha de rede.
3. Desbloquear e retirar a cabeça de aspiração.
4. Desbloquear e retirar o anel intermédio.
5. Extrair o filtro de pregas estrela contaminado.
6. Imediatamente após remover o filtro de pregas estrela contaminado do aparelho, colocá-lo num saco e fechar bem o saco.
7. Eliminar o filtro de pregas estrela contaminado de acordo com os requisitos legais.
8. Remover a sujidade no lado do ar limpo.
9. Verificar o anel de vedação quanto a da- nos.

10. Colocar o novo filtro de pregas estrela: a Puxar o filtro de pregas estrela por cima do vibrador de filtro no anel intermédio, de forma que os elementos vibratórios fiquem alinhados ao centro nas bolsas do filtro.
    b Colocar o anel intermédio com o filtro de pregas estrela e o vibrador de filtro no anel do filtro.
    c Bloquear o anel intermédio.

11. Colocar e bloquear a cabeça de aspiração.

Substituir o microvelo

1. Desligar o aparelho.
2. Fixar o aparelho com os travões de parqueamento.

Figura C

1. Puxar a pega para cima.
   O recipiente de sujidade é desbloqueado e baixado.
2. Retirar o recipiente de sujidade do aparelho puxando pela pega.

Figura D

1. Soltar as correias de aperto no recipiente de sujidade.
2. Retirar a parte superior do recipiente de sujidade pela pega.
3. Remover o elemento de espuma da parte inferior do recipiente de sujidade.
4. Retirar o cesto do filtro com o microvelo.
5. Retirar o microvelo do cesto do filtro.
6. Eliminar o microvelo em conformidade com as normas legais.
7. Inserir o novo microvelo.
8. Ao inserir a parte superior do recipiente de sujidade, assegurar que a bola flu-tuadora é inserida na guia correspondente.

ATENÇÃO

Manuseamento incorreto ao bloquear o recipiente de sujidade

Perigo de esmagamento

Durante o bloqueio, nunca manter as mãos entre o recipiente de sujidade e o anel do filtro nem colocá-las na proximidade da mecânica de elevação.

Bloquear o recipiente de sujidade acionando a pega com ambas as mãos.

Figura E

ADVERTÊNCIA

Carga estática do recipiente de sujidade Ignição de poeiras

Certifique-se de que a ligação à terra no chassis está em contacto com o recipiente de sujidade.

1. Inserir o recipiente de sujidade na sequência inversa e bloquear com a pega.

Ajuda em caso de avarias

⚠PERIGO

O arranque inadvertido da turbina de aspiração pode resultar em ferimentos. A tensão em componentes eléctricos pode resultar em choque eléctrico.

Desligue o aparelho antes de realizar trabalhos no mesmo e retire a ficha de rede. Todas as verificações e trabalhos em peças eléctricas devem ser realizados por um técnico.

Aviso

Se ocorrer uma avaria, o aparelho tem de ser desligado de imediato. A avaria tem de ser reparada antes de um novo arranque. Caso a avaria não possa ser resolvida, então, o aparelho terá de ser verificado pelo serviço de assistência técnica.

A turbina de aspiração não funciona

1. Verificar a tomada e o fusível da alimentação eléctrica.
2. Verificar o cabo de rede e a ficha de rede do aparelho.
3. Ligar o aparelho.

A potência de aspiração diminui

1. Fechar a conexão de aspiração aberta (consultar o capítulo Fechar a conexão de aspiração).
2. Remover os bloqueios do bocal de aspiração, do tubo de aspiração ou da mangueira de aspiração.

3. Verificar se a cabeça de aspiração e o recipiente de sujidade estão corretamente encaixados.

4. Esvaziar o recipiente de sujidade (consultar o capítulo Esvaziar o recipiente de sujidade).

5. Verificar o encaixe do filtro e, se necessário, corrigir.

6. Substituir o filtro principal (consultar o capítulo Substituir o filtro principal).

7. Substituir o microvelo (consultar o capítulo Substituir o microvelo).

8. Verificar o estado do líquido inerte. a Verificar o nível de enchimento do lí- quido inerte e reabastecer, se neces- sário (consultar o capítulo Encher o

recipiente de sujidade com líquido inerte)

b Verificar a qualidade do líquido inerte e substituir o líquido inerte se necessário (consultar o capítulo Drenar o líquido inerte do recipiente de sujidade e o capítulo Encher o recipiente de sujidade com líquido inerte).

Potência de aspiração indisponível

O corte mecânico interrompe o caudal volúmico porque o líquido inerte no recipiente de sujidade é insuficiente.

1. Reabastecer com líquido inerte (consultar o capítulo Encher o recipiente de sujidade com líquido inerte).

Saída de pó ao aspirar

1. Verificar o assento do recipiente de sujidade.
2. Verificar o encaixe do filtro e, se necessário, corrigir.
3. Substituir o filtro principal (consultar o capítulo Substituir o filtro principal).
4. No caso da utilização do aparelho com separador húmido, reabastecer com líquido inerte (consultar o capítulo Encher o recipiente de sujidade com líquido inerte).

Recolha

O aparelho deverá ser eliminado no final da sua vida útil em conformidade com as normas legais.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra.

(endereço consultar o verso)

Para mais informações sobre a garantia (se disponíveis), consultar "Transferências" na área de serviço do website local da Kärcher.

Dados técnicos

Ligação eléctrica

Tensão da rede V 220-

240

Fase \~ 1

Frequência de rede Hz 50-60

Potência nominal W 2100

Potência máxima W 2400

Tipo de protecção IPX4

Classe de protecção I*

Impedância eléctrica má- Ω	0.195+
xima admissível	j0.122

Medidas e pesos

Peso de operação típico

kg

108

Comprimento x Largura x mm	1020 x
Altura	680 x
	1490

Superficie filtrante

m2

2,24

Condições ambientais

Temperatura de armazenamento

°C

-10-40

Características do aparelho

Volume do depósito

1

60

Volume do depósito de lí- I	20
íquido inerte

Volume do depósito de material aspirado

1

8

Vácuo (com válvula limita- kPa dora de pressão)

25,4

Volume de ar

l/s

2x 74

Ligação da mangueira de aspiração

DN70

Diâmetro nominal da man-gueira de aspiração

DN40/50

Refado filtro

9.439-542.0

Valores determinados de acordo com a EN 60335-2-69

Valor de vibração mão/ braço

m/s ^2

<2,5

Insegurança K

m/s ^2

0,2

Nível acústico L_pA

dB(A)

79

Insegurança K_pA

dB(A)

2

Cabo de rede

Tipo H07R
	N-F3G1,5mm2
Referência 6.650-	035.0

Comprimento do cabo m 10

* com elementos da classe de proteção II Disposição Reservados os direitos a alterações técnicas.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua concepção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de saúde e segurança essenciais e pertinentes das directivas da União Europeia. Em caso de realização de alterações na máquina sem o nosso consentimento prévio, a presente declaração fica sem efeito. Produto: Aspirador de sólidos Produto: Aspirador de líquidos e sólidos Tipo: 9.990-xxx

Directivas da União Europeia pertinentes

2006/42/CE (+2009/127/CE) 2014/30/UE 2011/65/UE

Normas não harmonizadas aplicadas IEC 60335-1 IEC 60335-2-69

Os signatários actuam em nome e em pro- curação da gerência.

Mandatário da documentação:

A. Haag

Kärcher Industrial Vacuuming GmbH
