MANUAL DE UTILIZADOR BOXIN DRY PRF0181338 ELICA

SICUREZZA PER IL COLLEGAMENTO ELETTRICO

SMALTIMENTO A FINE VITA

• É importante conservar todos os manuais que acompanham o produto para poder consultá-los a qualquer momento. Em caso de venda, cessão ou mudança, certifique-se de que permaneçam junto do produto. • Leia atentamente as instruções: existem importantes informações sobre a instalação, a utilização e a segurança. • Verifique a integridade do produto antes de proceder à instalação. Caso contrário, entre em contacto com o revendedor e não prossiga com a instalação.

• Não faça alterações elétricas ou mecânicas no produto ou nas condutas de extração. •Antes de qualquer operação de limpeza ou de manutenção, desligue o produto da rede elétrica, retirando a ficha da tomada ou desligando o interruptor geral da habitação. •Para todas as operações de instalação e manutenção, use luvas de trabalho.• O produto pode ser utilizado por crianças de idade não inferior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou do necessário conhecimento, desde que sob vigilância ou após terem recebido instruções acerca do uso do aparelho em segurança e da compreensão dos perigos a ele inerentes.• As crianças devem ser vigiadas para que não brinquem com o produto.• A limpeza e a manutenção não devem ser efetuadas por crianças sem vigilância. O local deve dispor de ventilação suficiente quando o produto for utilizado em simultâneo com outros aparelhos de combustão a gás ou outros combustíveis. •O produto deve ser limpo frequentemente, quer no seu interior quer no seu exterior (PELO MENOS UMA VEZ POR MÊS), contudo respeite as indicações expressas nas instruções de manutenção. •O incumprimento das normas de limpeza do produto e da substituição / limpeza dos filtros implica risco de incêndio.• É estritamente proibido cozinhar alimentos na chama sob o produto.• ATENÇÃO: Quando a placa de cozinha estiver em funcionamento, as partes acessíveis do produto podem ficar quentes.• Não ligue o produto à rede elétrica sem que a instalação esteja completamente concluída.• No que diz respeito às medidas técnicas e de segurança a serem adotadas para a extração de fumos, siga rigorosamente as disposições previstas nos regulamentos das autoridades locais competentes.• O ar aspirado não deve ser encanado numa conduta usada para a extração dos fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.• Não utilize ou deixe o produto sem lâmpadas corretamente montadas para evitar o possível risco de choque elétrico.• O produto NUNCA deve ser utilizado sem a grelha corretamente montada. O produto NUNCA deve ser utilizado como superfície de apoio a menos que seja expressamente indicado.

• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na seção de manutenção/sistema de iluminação deste manual. • O uso de chamas livres é prejudicial para os filtros e pode provocar incêndios, pelo que deve ser sempre evitado. • A fritura deve ser feita sob controlo para evitar que o óleo sobreaquecido pegue fogo. • Em caso de dúvida, consulte o centro de assistência autorizado ou um profissional qualificado similar.

SEGURANÇA PARA A INSTALAÇÃO

• Utilize os parafusos de fixação fornecidos em dotação com o produto apenas se forem adequados para a superfície, caso contrário compre-os do tipo correto. Certifique-se de que dentro do produto não existe (por motivos de transporte) material acessório (por exemplo, sacos com parafusos, garantias etc.); caso contrário, deve ser retirado e guardado. • AVISO: A falta de instalação de parafusos e de outros dispositivos de fixação de acordo com estas instruções, pode resultar em riscos de natureza elétrica. • O tubo de evacuação não é fornecido e deverá ser adquirido. • O diâmetro do tubo de extração deve ser equivalente ao diâmetro do anel de ligação. • Para a instalação do produto sobre a placa de cozinha respeite a altura indicada nos desenhos • A distância mínima entre a superfície de apoio dos recipientes sobre o dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a 50 cm no caso de fogões elétricos e de 50 cm no caso de fogões a gás ou mistos. • Se as instruções de instalação do dispositivo de cozedura a gás especificarem uma distância maior, é preciso ter isso em consideração. Atenção! Não utilize com programadores, temporizadores, controlos remotos separados ou qualquer outro dispositivo que se ativa automaticamente. UTILIZAÇÃO O sistema de aspiração pode ser utilizado na versão de aspiração com evacuação externa ou de filtragem de recirculação interna. 26● Versão de aspiração: Os vapores são evacuados para o exterior por meio de um tubo de descarga fixado no flange de conexão. ATENÇÃO! Se o produto dispuser de filtro(s) de carvão, ele(s) deve(m) ser removido(s). Ligue o produto a tubos e orifícios de descarga na parede com diâmetro equivalente à saída de ar (flange de conexão). A utilização de tubos e orifícios de descarga na parede com diâmetro inferior determinará uma diminuição no desempenho de aspiração e um aumento drástico do ruído. Isentamo-nos de qualquer responsabilidade neste caso.

• Use um duto com o comprimento mínimo indispensável.

• Use um duto com o menor número de curvas possível (ângulo máximo da curva: 90°).

• Evite mudanças drásticas de secção do duto. ● Versão de filtragem: O ar aspirado será desengordurado e desodorado antes de ser reconduzido para o cómodo. Para utilizar o produto nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvões ativos.

MONTAGEM ANTES DA INSTALAÇÃO

• Verifique se o produto adquirido possui dimensões adequadas para a zona de instalação previamente escolhida.

• Retire o(s) filtro(s) de carvão ativo, se fornecido(s) (ver também a seção correspondente).

• Ele(s) só deve(m) ser remontado(s) se se desejar utilizar o produto na versão filtrante.

• No caso da presença de painéis e/ou paredes e/ou prateleiras laterais, verifique se há espaço suficiente para instalar o produto e se é sempre possível aceder ao painel de comandos com facilidade.

• O produto dispõe de pastilhas de fixação adequadas para a maior parte das paredes/tetos. É, no entanto, necessário consultar um técnico qualificado para assegurar-se de que os materiais são adequados, dependendo do tipo de parede/ teto. A parede/o teto deve ser suficientemente robusta/o para sustentar o peso do exaustor. Recomendações e prescrições para o uso otimizado do NO DRIP SYSTEM Este produto foi projetado com o objetivo de evitar a formação de condensado nas suas superfícies inferiores quando posicionado acima de uma placa de indução. Ao contrário das placas a gás ou elétricas, a placa de indução aquece apenas os recipientes que contêm os alimentos e não o ar circundante, pelo que as superfícies do exaustor permanecem frias. Quando os fumos quentes de cozedura sobem, eles encontram as superfícies frias do exaustor, se condensam e liberam a humidade presente no ar, que logo se transforma em gotículas de água. Estas gotículas, então, inevitavelmente caem na própria placa e nos alimentos, arrastando gorduras e impurezas junto de si. Graças à superfície inferior inclinada do exaustor, o condensado deflui para uma tina específica.

• Para obter o máximo desempenho do sistema NO DRIP SYSTEM, nos cozimentos de alimentos altamente húmidos, aconselha-se utilizar as bocas posteriores.

• Recomenda-se não retirar os filtros de gordura imediatamente após o fim da cozedura, para dar tempo a que o condensado recolhido no filtro de gorduras se deposite na tina.

• Quanto maior a velocidade (potência) de aspiração, maior o resultado da recolha de condensado.

• O NO DRIP SYSTEM oferece o melhor desempenho em ambientes com temperaturas entre os 18 °C e os 25 °C. Sempre abra os coletores de vapor (vigia) até ao limite. SEGURANÇA PARA A LIGAÇÃO ELÉTRICA

• A tensão da rede deve corresponder à tensão indicada na etiqueta de caraterísticas situada dentro do produto.• Se equipado com uma ficha, ligue o produto a uma tomada, em conformidade com as normas vigentes, colocada numa zona acessível, mesmo após a instalação. • Se for desprovido de ficha (ligação direta à rede) ou se a ficha não estiver colocada em zona acessível, mesmo após a instalação, aplique um interruptor bipolar em norma que garanta o desligamento total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação. • O produto está equipado com um cabo de alimentação especial; se o cabo estiver danificado, solicite-o ao serviço de assistência técnica. ● Atenção! Antes de ligar novamente o circuito à alimentação da rede e de verificar o seu correto funcionamento, verificar sempre se o cabo de rede está montado corretamente.

27AVISOS DE MANUTENÇÃO

• Limpeza: Para a limpeza utilize exclusivamente um pano humedecido com detergentes líquidos neutros. Não utilize ferramentas ou instrumentos para a limpeza.

• Evite o uso de produtos contendo abrasivos. NÃO UTILIZAR ÁLCOOL! Para manutenção do produto veja as imagens no final da instalação marcadas com este símbolo.

• Filtro de gorduras: O filtro de gorduras metálico deve ser limpo uma vez por mês com detergentes não agres- sivos, à mão ou na máquina de lavar louça a baixas temperaturas e com um ciclo breve. Para desmontar o filtro de gor- duras, puxe a alça de desengate por mola.

• O filtro de gorduras retém as partículas de gordura derivadas do cozimento. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas suas características de filtragem não se alteram absolutamente.

• Filtro de carvão (somente para versão filtrante): É necessário substituir o cartucho pelo menos a cada quatro meses. NÃO pode ser lavado ou regenerado. Conforme indicado na secção de desenhos: retire os filtros de gordura, aplique um filtro de carvão de cada lado e engate-o no produto. Recoloque os filtros de gordura.

• O filtro de carvão retém os odores desagradáveis derivados do cozimento. • A saturação do filtro de carvão verifica-se após uma utilização mais ou menos prolongada, dependendo do tipo de culinária e da regularidade da limpeza do filtro de gorduras. ● Manutenção da tina de recolha de condensado A tina deve ser esvaziada e limpa PELO MENOS uma vez por semana ou mais frequentemente, dependendo do uso do exaustor.

1. Coloque um recipiente debaixo do orifício do respiradouro.

2. Prima a lingueta para baixo para abrir o respiradouro e proceda ao esvaziamento do coletor de condensado.

• Sistema de iluminação : O sistema de iluminação não pode ser substituído pelo utilizador, em caso de mau funciona- mento, entre em contacto com o serviço de assistência.

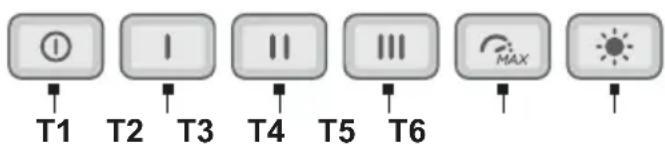

• O sistema de iluminação se baseia na tecnologia a LED. Os LEDs garantem uma iluminação ideal, com uma duração até 10 vezes superior às lâmpadas tradicionais, e permitem uma economia de 90% de energia elétrica. FUNCIONAMENTO T1 T2 T3 T4 T5 T6 T1 = Tecla OFF motor. T2 = Tecla de seleção da potência de aspiração 1. T3 = Tecla de seleção da potência de aspiração 2. T4 = Tecla de seleção da potência de aspiração 3. T5 = Tecla de seleção da potência de aspiração Intensiva 4. Duração de 5 minutos; em seguida, retorna à configuração anteriormente selecionada. Pode-se sair desta modalidade premindo-se qualquer tecla. T6 = Tecla ON/OFF luz. Atenção: observe que se verifica um atraso de 5 segundos quando se passa diretamente à modalidade de potência de aspiração 1 (a partir de qualquer outra velocidade) devido ao controlo eletrónico do produto. Indicadores de Saturação dos filtros A intervalos regulares, o exaustor assinala a necessidade de executar a manutenção dos filtros. - Teclas T6 e T5 acesas com luz intermitente muito lenta: faça a manutenção do filtro de gorduras. - Teclas T6 e T5 acesas com luz intermitente veloz: faça a manutenção do filtro de odores. Nota: A sinalização da saturação dos filtros é visível nos primeiros 10 segundos após a ligação do exaustor Redefinição dos indicadores de saturação dos filtros: Prima e segure as teclas T6 e T5; as teclas piscarão rapidamente para confirmar que os indicadores foram reinicializados com sucesso. 28Ativação dos indicadores de saturação dos filtros: Nota: esta operação deve ser executada com o exaustor desligado. - Filtro de gorduras prima e segure as teclas T6 e T5 para ativar a função; as teclas se iluminam com luz intermitente muito lenta, para sinalizar que o indicador do filtro de gorduras pode ser ativado. Nota: prima as teclas T2 e T1 para ativar ou desativar. - Filtro de odores Prima e segure as teclas T6 e T5 para ativar a função; as teclas se iluminam com luz intermitente veloz, para sinalizar que o indicador do filtro de odores (normalmente desativado) pode ser ativado. Nota: prima as teclas T2 e T1 para ativar ou desativar.

ELIMINAÇÃO EM FIM DE VIDA

Este aparelho está marcado em conformidade com a Diretiva Europeia 2012/19/CE - Instrumento Estatutário do Reino Unido n.º 3113 de 2013, Resíduos de equipamentos elétricos e eletrónicos (REEE). Ao assegurar-se de que este aparelho seja eliminado corretamente. o utilizador contribui para evitar as potenciais consequências ne- gativas para o ambiente e para a saúde. O símbolo no produto ou na documentação anexa indica que este produto não deve ser tratado como lixo doméstico, devendo ser entregue no ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrónicos. Desfaça-se deles seguindo os regulamentos locais para a eliminação dos resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte as autoridades locais, o serviço de recolha de resíduos domésticos ou a loja onde o aparelho foi adquirido.

SUGESTÕES DE UTILIZAÇÃO
