BOXIN DRY PRF0181338 - Köögituulutus ELICA - Tasuta kasutusjuhend

Bränd	Elica
Mudel	BOXIN DRY PRF0181338
Toote tüüp	Õhupuhasti
Kasutus	Kodumajapidamine
Väljatõmbeversioon	Imav (välisõhu ärajuhtimine) või filtreeriv (sisemine ringlus)
Tilgakaitse süsteem	NO DRIP SYSTEM kondensaadi kogumisalusele
Soovitatav toatemperatuur NO DRIP SYSTEMi jaoks	18 °C kuni 25 °C
Kiiruste arv	3 + 1 intensiivne (kokku 4)
Intensiivkiirus	Jah, kestus 5 minutit, automaatne tagasipöördumine eelmisele kiirusele
Juhtimine	Puutenupud (T1 kuni T6)
Mootori väljalülitusnupp	T1
Valguse sisse/välja lülitamise nupp	T6
Valgustus	LED (kasutaja poolt mittevahetatav)
Rasvafilter	Metallist, nõudepesumasinas pestav, igakuine puhastamine
Söefilter	Aktiivne, vahetus iga 4 kuu järel (ainult filtreerimisversiooni puhul)
Filtrite küllastumise indikaator	Jah, indikaatorlampide T6 ja T5 kaudu (aeglane vilkumine rasva puhul, kiire söe puhul)
Minimaalne paigalduskõrgus	50 cm pliidi kohal (elektri-, gaasi- või segaküpsetus)
Ümberlülitusviivitus kiirusele 1	5 sekundit (elektrooniline juhtimine)
Välispinna puhastamine	Neutraalse vedela puhastusvahendiga niisutatud lapp, mitte alkohol
Kondensaadialuse tühjendamine	Vähemalt üks kord nädalas
Elektriohutus	Vajab vastavust kahepooluselist lülitit (ületunnustekategooria III)

Korduma kippuvad küsimused - BOXIN DRY PRF0181338 ELICA

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada üks kord kuus. Seda võib pesta käsitsi mitterasvase pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese tsükliga. Selle eemaldamiseks tõmmake vedruga lahtihaakimise käepidet.

Millal vahetada söefiltrit?

Aktiivsöefiltrit tuleb vahetada maksimaalselt iga nelja kuu järel. Seda ei saa pesta ega regenereerida. See on vajalik ainult siis, kui õhupuhastit kasutatakse filtreerivas versioonis (sisemine ringlus).

Kuidas lähtestada filtrite küllastumise indikaator?

Vajutage pikalt nuppe T6 ja T5. Indikaatorlambid vilguvad kiiresti, et kinnitada lähtestamist. Seda toimingut tehakse siis, kui õhupuhasti on sisse lülitatud (pärast küllastumise kuvamist).

Mida teha, kui LED-tuled ei sütti?

LED-valgustussüsteemi ei saa kasutaja vahetada. Talitlushäire korral võtke ühendust volitatud tehnilise abiteenindusega.

Kuidas kasutada NO DRIP SYSTEMi?

See süsteem väldib kondenseerumist alumistel pindadel. Optimaalse jõudluse saavutamiseks kasutage väga niiskete toitude valmistamisel tagumisi keeduplaate, jätke pärast küpsetamist rasvafiltrid paigale, et kondensaat voolaks alusesse, ja avage alati aurukoguja kuni piiranguni. Ideaalne toatemperatuur on 18 °C kuni 25 °C.

Kuidas tühjendada kondensaadi kogumisalust?

Asetage anum äravooluava alla, seejärel vajutage keelt alla, et avada tuulutusava ja tühjendada alus. Tehke seda vähemalt üks kord nädalas.

Mis on minimaalne paigalduskõrgus pliidi kohal?

Minimaalne kaugus keedupinna ja õhupuhasti madalaima osa vahel on 50 cm elektri-, gaasi- või segaköökide puhul. Kui gaasipliidi juhised määravad suurema vahemaa, järgige seda.

Kas ma saan kasutada õhupuhastit ilma rasvafiltrita?

Ei, õhupuhastit ei tohi kunagi kasutada ilma korralikult paigaldatud võreta (rasvafilter). See võib seadet kahjustada ja põhjustada tuleohtu.

Kuidas aktiveerida või deaktiveerida söefiltri küllastumise indikaator?

Õhupuhasti väljalülitatuna vajutage pikalt T6 ja T5. Seejärel kasutage T2 indikaatori aktiveerimiseks või T1 deaktiveerimiseks lõhnfiltri (süsi) jaoks. Indikaatorlamp vilgub kiiresti seadistusrežiimis.

Mida teha talitlushäire või ebatavalise müra korral?

Kontrollige esmalt, et filtrid on puhtad ja korralikult paigaldatud. Veenduge, et väljatõmbejuhe pole ummistunud ja sellel on sobiv läbimõõt. Kui probleem püsib, võtke ühendust kvalifitseeritud tehniku või volitatud müügijärgse teenindusega.

KASUTUSJUHEND BOXIN DRY PRF0181338 ELICA

ET - Hoiatused ja paigaldamine

Toode on mõeldud toiduvalmistamise auru ja suitsu väljatõmbeks ning on mõeldud ainult koduseks kasutamiseks. Järgige täpselt juhendit. Tootja ei võta vastutust selles kasutusjuhendis toodud nõuete eiramisest tulenevate tootega seotud probleemide, kahjude või tuleõnnetuse korral.

Seadme välimus võib erineda selle juhendi joonistel näidatust, kuid kasutus-, hooldus- ja paigaldusjuhised on sellest hoolimata samad.

- Oluline on hoida alles kõik tootega kaasas olevad juhendid, et saaksite nendega igal ajal tutvuda. Müügi, üleandmise või kolimise korral hoolitsege, et need jääksid toote juurde. • Lugege juhised hoolikalt läbi. Need annavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta. • Enne paigaldama asumist veenduge, et kõik toode osad on terved ja olemas. Vastasel juhul teavitage edasimüüjat ja ärge toodet paigaldage.

⚠ ÜLDINE OHUTUSTEAVE

- Toote elektrilisi ega mehaanilisi osi ning väljalasketorusid ei tohi muuta. • Enne puhastamist või hooldustoiminguid eraldage toode vooluvõrgust, tömmates pistiku välja või lülitades välja maja pealüliti. • Kõigil paigaldus- ja hooldustoimingutel kasutage töökindaid. • Lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed ning isikud, kellel puuduvad selleks kogemused või teadmised, tohivad seadet kasutada ainult järelevalve all või kui neid on öpetatud seadet turvaliselt kasutama ning nad mõistavad kasutusest tulenevaid ohte. • Jälgige, et lapsed tootega ei mängiks. • Lapsed ei tohi ilma järelevalveta teha puhastus- ja hooldustöid. • Kui toote paigalduskohas kasutatakse gaasi või mõne muu kütteainega töötavaid seadmeid, peab olema tagatud piisav ventilatsioon. • Toodet tuleb sageli puhastada nii seest kui ka väljast (VÄHEMALT KORD KUUS), kuid järgige hooldusjuhendis toodud selgeid juhiseid. • Toote puhastamiseeskirjade ja filtrite vahetamise/puhastamise nõude eiramine põhjustab tulekahjuohtu. • Leekide kasutamine toidu valmistamisel selle toote all on rangelt keelatud. • TÄHELEPANU: Kui pliidiplaat töötab, võivad toote ligipääsetavad osad kuumeneda. • Ärge ühendage toodet vooluvõrku enne, kui paigaldamine on lõpule viidud. • Suitsu väljatõmbe tehniliste ja ohutusmeetmete kohaldamisel pidage eranditult kinni kohalike asjakohaste volitatud ametite määrustest. • Puhastatavat õhku ei tohi suunata torusse, mis on mõeldud gaasi või mõne muu kütusega töötava seadme suitsu väljajuhtimiseks. • Ärge kasutage ega jätke toodet ilma korralikult paigaldatud lampideta, see võib kaasa tuua elektrilöögi ohu. • Toodet on keelatud kasutada, kui selle võre ei ole õigesti paigaldatud. • Toodet on keelatud kasutada kande- või toetuspinnana, välja arvatud juhul, kui seadmel või juhendis on vastav märge.

- Lambi vahetamisel kasutage ainult selle juhendi hoolduse/valgustussüsteemi peatükis toodud lambitüüpi. • Lahtine leek kahjustab filtreid ja võib põhjustada tulekahju, seepärast tuleb seda igal juhul vältida. • Praadimisel olge ettevaatlik, et vältida kuuma öli süttimist. • Kahtluse korral pidage nõu volitatud teeninduskeskuse või sarnase kvalifitseeritud personaliga.

OHUTUS PAIGALDAMISEL

- Kasutage tootega kaasasolevaid kinnituskruvisid ainult siis, kui need pinnaga sobivad, vastasel juhul ostke öiget tüüpi kruvid. Veenduge, et toote sees (transpordi kaalutlustel) pole dokumente või tarvikuid (näiteks kruvidega ümbrikud, garantiilehed jne). Kui on, tuleks need eemaldada ja säilitada. • HOIATUS: Kruvide ja kinnitusseadmete ebaõige ja juhistele mittevastav paigaldamine võib kaasa tuua elektrilisi ohte. • Evakuatsioonitoru ei kuulu komplekti ja see tuleb ise osta. • Väljatõmbetoru diameeter peab sobima ühendusrõnga omaga. • Toote paigaldamiseks pliidiplaadile järgige joonistel näidatud kõrgust. • Minimaalne kaugus toiduvalmistamisseadme anumate tugipinna ja õhupuhasti madalaima osa vahel ei tohi olla elektriplidi korral väiksem kui 50 cm ja gaasi- või segapliidi korral väiksem kui 50 cm. • Kui gaasiplidi paigaldusjuhendis on ette nähtud suurem vahemaa, tuleb seda arvestada.

Tähelepanu! Ärge kasutage koos eraldiseisva programmeerija, taimeri, kaugjuhtimispuldiga või mõne muu automaatselt aktiveeruva seadmega.

KASUTAMINE

Tõmbeventilaatorit saab kasutada välise väljatõmberežiimiga või sisemise filtritel põhineva ringlussüsteemiga.

• Ôhu väljatõmbega versioon

Aur juhitakse välja väljalasketoru kaudu, mis on kinnitatud ühendusääriku külge.

TÄHELEPANU! Kui toode on varustatud söefiltri(te)ga, tuleb see (need) eemaldada.

Uhendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma.

Kui torude ja seina väljalaskeavade diameeter on väiksem, on öhu väljatõmbe võimsus väiksem ja müra oluliselt suurem.

Sellisel juhul ei võta tootja endale vastutust.

• Torustik peaks olema võimalikult lühike.
• Püüdke minimeerida torustiku käänakute arvu (käänaku maksimaalne nurk: 90°).
• Vältige torustiku järske suunamuutusi.

- Filtersüsteem

Sisse imetud öhust eemaldatakse rasv ja löhnad, seejärel suunatakse see tuppa tagasi. Toote kasutamiseks selles versioonis on vaja paigaldada täiendav aktiivsöel pöhinev filtreerimissüsteem.

KOKKUPANEK ENNE PAIGALDAMIST

• Kontrollige, kas ostetud toote mõõtmed sobivad valitud paigaldamiskohaga.
• Eemaldage aktiivsöefilter (filtrid), kui need on komplektis (vt ka vastavat lõiku).
• Filtrid tuleb tagasi panna ainult siis, kui soovite toodet kasutada filtreerimisversioonis.
• Kui seadmel on külgpaneelid ja/või seinad ja/või seinaelemendid, kontrollige, et toote paigaldamiseks oleks piisavalt ruumi ja et juhtpaneelile oleks lihtne ligi pääseda.

- Toode on varustatud kinnitustüüblitega, mis sobivad enamiku seinte/lagede korral. Sellegipoolest pidage nõu kvalifitseeritud tehnikuga, et teha kindlaks materjalide sobivus seina/lae tüübiga. Sein/lagi peab olema piisavalt tugev, et kanda õhupuhasti raskust.

Soovitused ja nõuded NO DRIP SYSTEMi optimaalseks kasutuseks

Toode on projekteeritud nii, et saab vältida kondensatsioonivee teket pliidiplaadi kohale paigaldatud seadme alumistele pindadele.

Erinevalt gaasi või elektriga töötavast pliidiplaadist soojendab induktsioonplaat ainult toitu sisaldavaid anumaid ning mitte ümbritsevat õhku, seega jäävad õhupuhasti pinnad jahedaks.

Kui kuum toiduaur tõuseb üles, kohtub see õhupuhasti külmade pindadega, kondenseerub ja seejärel vabastab õhus sisalduva niiskuse, mis muutub kiiresti veetilkadeks;

tilgad langevad paratamatult pliidiplaadile ja toidule, vöttes endaga kaasa rasvu ja mustust.

Tänu õhupuhasti all olevale kaldpinnale voolab kondensatsioonivesi spetsiaalsesse anumasse.

• NO DRIP SYSTEMi maksimaalse jõudluse saavutamiseks on väga niiskete toitude valmistamisel soovitatav kasutada tagumisi põleteid.
• Kohe pärast toiduvalmistamise löpetamist pole soovitatav rasvafiltrit eemaldada – jätke aega, et filtrisse kogunenud kondensatsioonivesi jõuaks veeanumasse jõuda.
• Kondensatsioonivee kogumine on intensiivsem, kui suurendatakse tömbekiiirust (-võimsust).
• NO DRIP SYSTEM annab parima tulemuse, kui ruumi temperatuur on vahemikus 18–25 °C.
  • Avage aurukoguja (kate) alati lõpuni.

⚠ OHUTU ELEKTRIÜHENDUS

• Toitepinge peab vastama toote sees oleval andmesildil märgitud pingele. • Kui pistik on kaasas, ühendage toode kehtivatele standarditele vastavasse pistikupessa, mis asub piirkonnas, kuhu pääseb ligi ka pärast paigaldamist. • Kui pistikut pole (otsene ühendus elektrivõrguga) või pistik ei asu pärast paigaldamist juurdepääsetavas kohas, kasutage standardset bipolaarset lülitit, mis tagaks voolutoite täieliku katkestamise ülepinge III kategooria korral. • Toode on varustatud spetsiaalse toitekaabliga; kui kaabel on kahjustatud, küsige uus tehnilise abi keskusest.
• Tähelepanu! Enne elektriühenduse taastamist ja seadme töökorra kontrollimist veenduge alati, et elektrivõrgu juhe oleks õigesti paigaldatud.

• Puhastamine: Puhastamiseks tohib kasutada ainult neutraalse vedela puhastusvahendiga niisutatud lappi. Puhastamiseks ei tohi kasutada tööriistu ega -vahendeid.
• Vältige abrasiivseid aineid sisaldavate toodete kasutamist. ÄRGE KASUTAGE ALKOHOLI.

Toote hoolduse kohta vaadake selle sümboliga tähistatud pilte paigalduse jaotise lõpus.

• XA Rasvafilter: Metallist rasvafiltrit tuleb puhastada kord kuus, pestes seda käsitsi ja mittesööbiva pesuvahendiga või nõudepesumasinas madalal temperatuuril ja lühikese pesutsükliga. Rasvafiltri välja võtmiseks tõmmake vedru vaba- stamise käepidet.
- Rasvafilter eemaldab öhust toiduvalmistamisel tekkivad rasvaosakesed. Metallist rasvafiltri pesemisel

nõudepesumasinas võib selle värvus muutuda, kuid see ei muuda kuidagi filtri tööomadusi.

• XB Söefilter (ainult filterversioonil): Kassett tuleb vahetada välja vähemalt iga nelja kuu tagant. Seda EI SAA pesta ega taastada. Nagu joonistel näidatud, eemaldage rasvafiltrid, asetage mölemale küljele üks söefilter ja kinnitage see toote külge. Pange rasvafiltrid tagasi.

- Söefilter eemaldab ebameeldivad toiduvalmistamise löhnad. • Löhnafiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest.

• Kondensatsioonianuma hooldus

Alust tuleks tühjendada ja puhastada VÄHEMALT kord nädalas, olenevalt öhupuhasti kasutamisest ka sagedamini.

1. Asetage õhuava alla anum.

2. Tõmmake ava avamiseks nn keelekest allapoole ja laske veel välja voolata.

- Valgustussüsteem : Kasutaja ei saa valgustussüsteemi ise välja vahetada, rikete korral pöörduge müügijärgse teeninduse poole.

- Valgustussüsteem põhineb LED-tehnoloogial. LED-id tagavad optimaalse valgustuse, nende eluiga on kuni kümme korda pikem kui traditsioonilistel lampidel ja need võimaldavad säästa 90% elektrit.

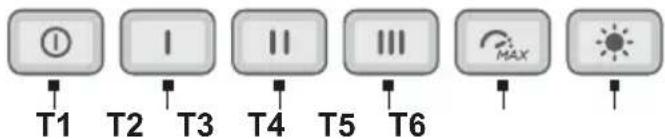

TÖÖTAMINE

T1 = Mootori väljalülitamise nupp.

T2 = 1. tömbekiiiruse nupp.

T3 = 2. tömbekiiiruse nupp.

T4 = 3. tömbekiiiruse nupp.

T5 = intensiivse 4. tömbekiiiruse nupp.

Kestus 5 minutit, seejärel lülitub sisse enne valitud seadistus.

Sellest režiimist saab väljuda, vajutades mistahes klahvi.

T6 = tulede ON/OFF-nupp.

NB: 1. tömbekiruse sisse lülitumisel (mistahes muult kiiruselt) tekib toote elektroonilise juhtimise tõttu 5-sekundiline viivitus.

Filtrite küllastumise indikaator

Kindla ajavahemiku tagant annab õhupuhasti teada, et filtreid tuleb puhastada.

– Nupud T6 ja T5 vilguvad väga aeglaselt: vaja on hooldada rasvafiltrit.

– Nupud T6 ja T5 vilguvad väga aeglaselt: vaja on hooldada löhnafiltrit.

Märkus: Filtrite küllastumise märguannet näeb esimese 10 sekundi jooksul pärast öhupuhasti sisselülitamist.

Filtrite küllastumismärguande lähtestamine

Vajutage pikalt nuppe T6 ja T5 – nupud hakkavad kiiresti vilkuma, see on märguanne, et lähtestamine on tehtud.

Filtrite küllastumismärguande aktiveerimine

Märkus. Selle toimingu tegemisel peab õhupuhasti olema välja lülitatud.

- Rasvafilter

Funktsiooni aktiveerimiseks vajutage pikalt nuppe T6 ja T5 – nupud hakkavad väga aeglaselt vilkuma, see tähendab, et rasvafiltri märguande vöib aktiveerida.

Märkus: Funktsiooni aktiveerimiseks või inaktiveerimiseks vajutage nuppe T2 ja T1.

- Löhnafilter

Funktsiooni aktiveerimiseks vajutage pikalt nuppe T6 ja T5 – nupud hakkavad kiiresti vilkuma, see on märguanne, et löhnafiltri vöib aktiveerida (tavaliselt on see inaktiveeritud).

Märkus: Funktsiooni aktiveerimiseks või inaktiveerimiseks vajutage nuppe T2 ja T1.

KASUTUSELT KÖRVALDAMINE

See seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EÜ, UK SI 2013 nr 3113, elektri- ja elektroonikaseadmete jäätmed (WEEE). Tagage toote nõuetekohane utiliseerimine. Kasutaja saab aidata vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Tootel või sellega kaasas oleval dokumentatsioonil olev sümbol näitab, et toodet ei tohi käsitleda olmeprügina, vaid see tuleb anda ümbertöötlemiseks elektri- ja elektroonikaromude kogumispunkti. Kõrvaldage toode, järgides kohalikke jäätmekäitlusnõudeid. Lisateavet toote käitlemise, taaskasutuse ja ümbertöötluse kohta saab kohalikust asjakohasest ametist, olmejäätmete kogumispunktist või poest, kust toote ostsite.

SOOVITUSED KASUTAMISEKS

Soovitused õigeks kasutuseks, et vähendada keskkonnamõju: Toiduvalmistamist alustades lülitage seadmel sisse kõige väiksem võimsus ning laske sellel töötada ka paar minutit pärast toiduvalmistamise lõpetamist. Suurendage võimsust ainult juhul, kui suitsu ja auru on suures koguses, ning kasutage funktsiooni Booster ainult äärmuslikel juhtudel. Et lõhnade vähendamise süsteem püsiks tõhus, asendage (sõe)filter/filtrid vajaduse korral uutega. Et rasvafilter püsiks tõhus, puhastage seda vajaduse ilmnemisel. Tõhususe optimeerimiseks ja müra minimeerimiseks kasutage selles kasutusjuhendis märgitud maksimaalset kanalisatsioonisüsteemi diameetrit.

MÄÄRUSED

Seade on projekteeritud ja valmistatud ning seda on katsetatud kooskõlas järgmiste ohutusstandarditega: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. ELEKTROMAGNETILINE ÜHILDUVUS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

MÄRKUSED

: selle sümboliga tähistatud esemeid saab spetsialiseerunud edasimüüjatelt eraldi osta.

: selle sümboliga tähistatud osad on lisavarustusena saadaval ainult mõne mudeliga ja neid saab osta veebisaitidelt w.elica.com ja www.shop.elica.com.
