Tipo de produto	Filtro externo
Marca	Eheim
Modelo	Classic 350
Vazão	350 L/h
Potência	8 W
Altura máxima de recalque	1,5 m
Volume de filtração	7 L (5 L MECH + 2 L SUBSTRATpro + espumas)
Dimensões (L x P x A)	17,7 x 17,7 x 40,6 cm
Peso	3,2 kg
Alimentação	230 V, 50 Hz
Consumo elétrico	8 W
Material	Plástico resistente
Comprimento do cabo	2 m (estimado)
Nível de ruído	Baixo
Utilização	Interior, aquário
Segurança	Desconectar antes da manutenção, não utilizar com cabo danificado
Manutenção	Limpar turbina e espumas regularmente, não lavar na máquina de lavar louça
Peças de reposição	Espumas, juntas, turbina, etc.

Perguntas frequentes - Classic 350 EHEIM

Como instalar o filtro Eheim Classic 350 ?

Coloque o filtro abaixo do aquário, mais baixo que o nível da água. Monte o tubo de recalque e o tubo de aspiração com a crépina. Fixe as mangueiras nos conectores correspondentes (aspiração em baixo, pressão em cima) e aperte as porcas de segurança.

Como escorvar o filtro ?

Existem três métodos: com uma pera de escorva (ref. 4003540), com o acessório universal de instalação 1, ou aspirando pelo tubo de recalque. Encha o filtro com água, conecte a mangueira de pressão e ligue o aparelho.

Quais mídias filtrantes utilizar e em que ordem ?

Para a versão com massas: coloque primeiro EHEIM MECH (5 L) no fundo, depois uma espuma azul, em seguida EHEIM SUBSTRATpro (2 L), uma lã branca e, por fim, um coxim de carvão preto em cima. Remova o carvão após duas semanas.

Com que frequência limpar o filtro ?

Limpe as espumas filtrantes aproximadamente a cada mês. Não enxágue todas as espumas no mesmo dia para preservar as bactérias. O carvão ativado deve ser removido após duas semanas de uso inicial.

O que fazer se o filtro fizer barulho ?

Um leve barulho é normal durante a purga do ar. Se o barulho persistir, verifique se o filtro está bem escorvado e se não há ar no tanque. Certifique-se de que a turbina gira livremente após a limpeza.

Como desmontar a cabeça da bomba para limpeza ?

Desconecte o aparelho. Libere o travamento da cabeça da bomba, remova as peças da bomba e use uma chave de fenda para remover o canal de refrigeração. Limpe todas as peças com a escova para corpo de bomba (ref. 4009550) e remonte.

Posso usar o filtro sem carvão ativado ?

Sim, o carvão ativado é opcional após a fase inicial. Ele é usado para adsorver substâncias químicas nas primeiras semanas. Depois, você pode removê-lo e usar apenas as espumas e mídias filtrantes.

Como substituir as peças de desgaste ?

Use peças de reposição originais Eheim. As espumas, juntas, turbinas e canais de refrigeração estão disponíveis. Siga as instruções para a substituição. As juntas devem estar em bom estado para evitar vazamentos.

O filtro pode ser usado para um aquário de água salgada ?

Sim, o filtro Eheim Classic 350 pode ser usado em água salgada. Respeite as mesmas regras de segurança e manutenção. As mídias filtrantes como SUBSTRATpro são adequadas.

Onde encontrar as peças de reposição ?

As peças de reposição estão disponíveis em revendedores especializados ou diretamente na Eheim. Consulte o site www.eheim.com ou entre em contato com o serviço de atendimento ao cliente.

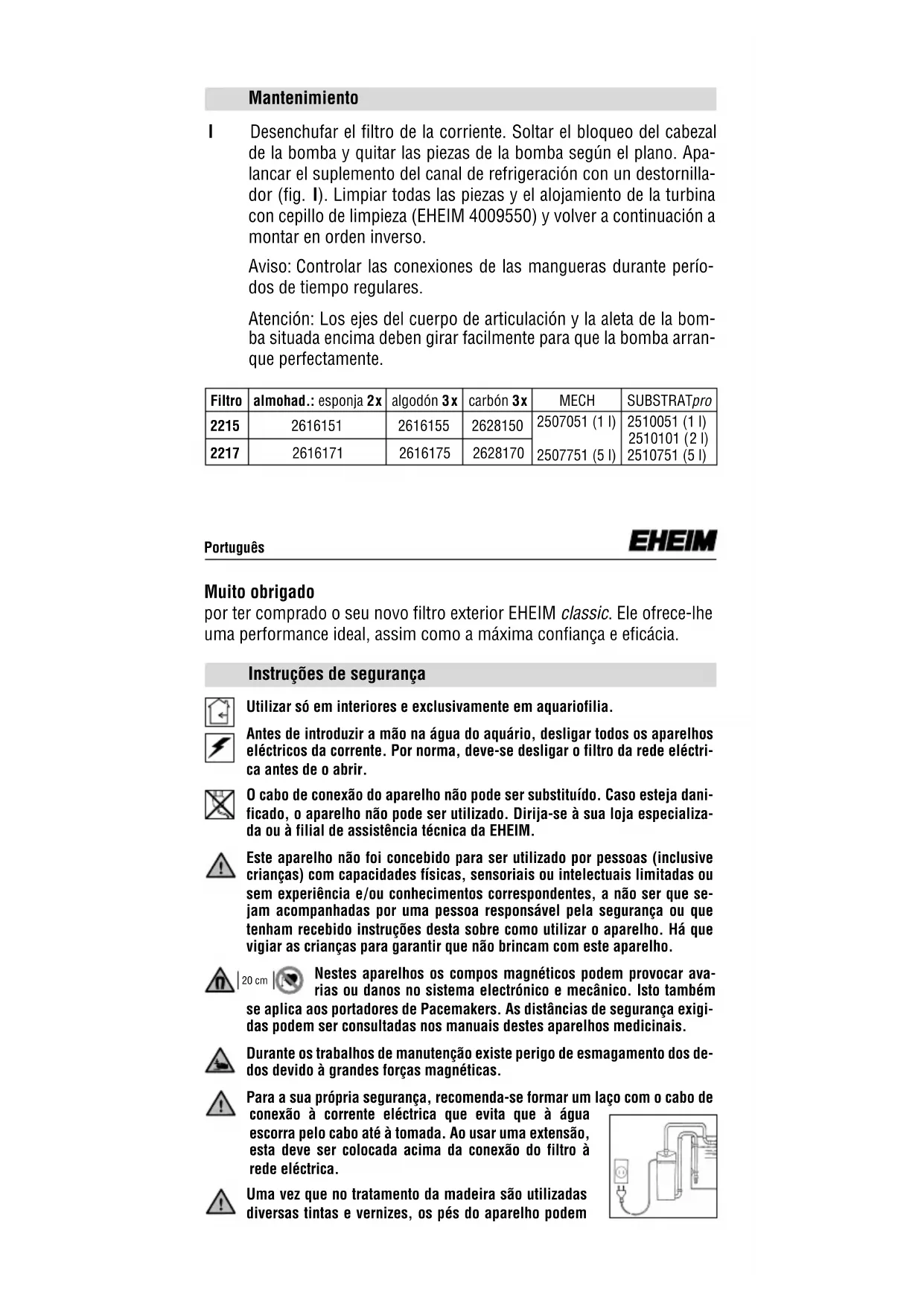

MANUAL DE UTILIZADOR Classic 350 EHEIM

por ter comprado o seu novo filtro exterior EHEIM classic. Ele ofrece-lhe uma performance ideal, assim como a máxima confiança e eficácia.

Instruções de segurança

Utilizar só em interiores e exclusivamente em aquariofilia.

Antes de introduzir a mão na água do aquário, desligar todos os aparelhos eléctricos da corrente. Por norma, deve-se desligar o filtro da rede eléctrica antes de o abrir.

O cabo de conexão do aparelho não pode ser substituído. Caso esteja danificado, o aparelho não pode ser utilizado. Dirija-se à sua loja especializada ou à filial de assistência técnica da EHEIM.

Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho.

20 cm

Nestes aparelhos os compos magnéticos podem provocar avarias ou danos no sistema electrónico e mecânico. Isto também nos portadores de Pacemakers. As distâncias de segurança exigim ser consultadas nos manuais destes aparelhos medicinais.

Durante os trabalhos de manutenção existe perigo de esmagamento dos dedos devido à grandes forças magnéticas.

Para a sua própria segurança, recomenda-se formar um laço com o cabo de

conexão à corrente eléctrica que evita que à água escorra pelo cabo até à tomada. Ao usar uma extensão, esta deve ser colocada acima da conexão do filtro à rede eléctrica.

Uma vez que no tratamento da madeira são utilizadas diversas tintas e vernizes, os pés do aparelho podem

deixar marcas visíveis nos móveis e no parquet dos pavimentos devido a uma reacção química. Por isso, o aparelho não deveria ser colocado sobre superfícies de madeira sem protecção nos pés.

max. 180 cm

Para que se possa conseguir uma segurança funcional ideal, a distância máx. entre a superfície da água e o fundo do filtro deve ser de 180 cm.

Atenção: O filtro deverá trabalhar sempre na posição direita.

Respeitar as medidas de segurança ao lidar com elementos de construção que acarretem perigo de descarga electrostática.

Não pôr o aparelho – ou partes do aparelho – na máquina de lavar louça. Não lavável na máquina!

Não eliminar este produto com o lixo doméstico normal. Entregá-lo no posto de recolha de lixo especial da sua área.

Este produto foi homologado conforme as respectivas leis e regulamentos nacionais e atende as exigências das normas da U.E.

Filtro exterior 2215 / 2217

Funcionamento

A ① Bomba ② Cuba do filtro ③ Ligação do tubo de descarga ④ Ligação do tubo de carga ⑤ Grelhas ⑥ Tubo de carga ⑦ Crivo ⑧ Ventosas com clips ⑨ Arco de descarga ⑩ Tubo perfurado de descarga.

Colocar a grelha no fundo da cuba com os pernes para baixo.

B Modelo com almofadas: Lavar todas as almofadas com água da torneira e colocá-las na cuba do filtro, conforme indicado no desenho: ⑥ almofadas de esponja azuis, ⑧ 1 almofada de algodão branca e ⑨ 1 almofada de carvão preta como almofada superior.

A almofada de carvão serve para adsorver substâncias nocivas, eventualmente existentes após instalação de um novo filtro. A almofada de carvão deverá ser retirada após um período de funcionamento de, aproximadamente, duas semanas.

B1 Modelo com materiais filtrantes: Encher a cuba do filtro da forma seguinte: ⓐ EHEIM MECH, ⓑ almofada de esponja azul, Ⓓ EHEIM SUBSTRATpro o SUBSTRAT, Ⓔ almofada de algodão branco, Ⓔ almofada de carvão preta como almofada superior.

A almofada de carvão deverá ser retirada após um período de funcionamento de, aproximadamente, duas semanas.

Montagem

C Montar a cabeça da bomba e assegurar que a vedação esteja correctamente encaixada na guia. Fechar os clips.

D Colocar o filtro de preferência abaixo do aquário ou no mínimo abaixo do nível da água do aquário.

E/F Montar o tubo perfurado de descarga segundo o desenho ① ou ②.

Ajustar o crivo ao tubo de carga (desenho A) e fixá-lo à parede do aquário com a ajuda de 2 ventosas.

Proceder à união dos tubos com o filtro: o tubo de carga é unido em baixo à saída do filtro, o tubo de descarga é ligado por sua vez à saída existente na cabeça da bomba.

G Assegurar a fixação dos tubos pelas porcas de segurança.

Colocação em serviço

H Existem 3 maneiras para começar a pôr o filtro a trabalhar. 1) Com o bolbo de arranque (n° 4003540), com o conjunto „Installation SET 1“ EHEIM (ver H1) ou aspirando a mangueira de pressão.

A seguir, unir a mangueira de pressão com o tubo de saída e o tubo de jacto, e ligar o filtro através da ficha de alimentação.

A bomba pode ser ligada quando o filtro estiver cheio de água, e, por um curto espaço de tempo, enquanto o ar aprisionado estiver a ser expelido do meio filtrante, a bomba efectuará um barulho (isto é normal).

Coloque a tampa na extremidade do tubo perfurado de descarga depois de todas as bolhas de ar terem desaparecido.

Importante: Quando, o meio filtrante necessitar de ser limpo e o filtro, for removido do aquário, tenha em atenção os seguintes pontos:

1) O filtro não deve conter água quando voltar a ser ligado ao aquário.
2) A mangueira de pressão para o tubo perfurado de descarga deve estar sem água e a tampa (se estiver ajustada) deve estar aberta.
3) Depois das ligações estarem efectuadas a tampa do lado da sucção pode ser aberta (a que suporta o sifão).

A água fluírá para o filtro expelindo todo o ar pelo tubo perfurado de descarga, eliminando as bolhas de ar, assegurando desta forma um início perfeito.

Manutenção

Desligar a ficha do filtro da corrente eléctrica. Soltar os grampos que prendem a cabeça da bomba e retirar as peças da mesma, como indica o desenho. Retirar com a ajuda de uma chave de para-fusos o canal de refigeração (desenho I).

Limpar todas as peças com a ajuda de um escovilhão para corpo de bomba (nº 4009550) e voltar a montá-las pela mesma ordem.

Aviso: Todas as ligações de mangueira deverão ser revistas regularmente, de modo a preservar uma perfeita união.

Atenção: O eixo de porcelana e as pás da turbina da bomba devem girar facilmente a fim de assegurar o funcionamento correcto da bomba.

Filtro	almof.: de esponja 2x	de algodão 3x	de carvão 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
2217	2616171	2616175	2628170	2507751 (5 l)	2510101 (2 l)
					2510751 (5 l)
