Classic 350 - Venkovní filtr EHEIM - Bezplatný návod k obsluze

Typ produktu	Externí filtr
Značka	Eheim
Model	Classic 350
Průtok	350 l/h
Výkon	8 W
Max. výtlačná výška	1,5 m
Filtrační objem	7 l (5 l MECH + 2 l SUBSTRATpro + pěny)
Rozměry (D x Š x V)	17,7 x 17,7 x 40,6 cm
Hmotnost	3,2 kg
Napájení	230 V, 50 Hz
Spotřeba elektřiny	8 W
Materiál	Odolný plast
Délka kabelu	2 m (odhad)
Hlučnost	Nízká
Použití	Vnitřní, akvárium
Bezpečnost	Odpojte před údržbou, nepoužívejte s poškozeným kabelem
Údržba	Pravidelně čistěte turbínu a pěny, nemyjte v myčce
Náhradní díly	Pěny, těsnění, turbína atd.

Často kladené otázky - Classic 350 EHEIM

Jak nainstalovat filtr Eheim Classic 350?

Umístěte filtr pod akvárium, níže než je hladina vody. Namontujte výtlačnou trubku a sací trubku s košíčkem. Připojte hadice k odpovídajícím přípojkám (sání dole, tlak nahoře) a utáhněte pojistné matice.

Jak napustit filtr?

Existují tři metody: s násadkou na napouštění (ref. 4003540), s univerzálním instalačním příslušenstvím 1, nebo nasátím přes výtlačnou hadici. Naplňte filtr vodou, připojte tlakovou hadici a poté zapojte zařízení.

Jaká filtrační média použít a v jakém pořadí?

Pro verzi s médii: nejprve umístěte na dno EHEIM MECH (5 l), poté modrou pěnu, pak EHEIM SUBSTRATpro (2 l), bílou vatu a nakonec nahoře černé uhlíkové polštářky. Uhlík odstraňte po dvou týdnech.

Jak často čistit filtr?

Čistěte filtrační pěny přibližně každý měsíc. Nevyplachujte všechny pěny ve stejný den, abyste zachovali bakterie. Aktivní uhlí by mělo být odstraněno po dvou týdnech počátečního použití.

Co dělat, když filtr vydává hluk?

Mírný hluk je normální při odvzdušňování. Pokud hluk přetrvává, zkontrolujte, zda je filtr řádně napuštěn a zda v nádobě není vzduch. Ujistěte se, že se turbína po čištění volně otáčí.

Jak demontovat hlavu čerpadla pro čištění?

Odpojte zařízení. Uvolněte zámek hlavy čerpadla, vyjměte části čerpadla a pomocí šroubováku odstraňte chladicí kanál. Vyčistěte všechny části kartáčem na tělo čerpadla (ref. 4009550) a znovu sestavte.

Mohu používat filtr bez aktivního uhlí?

Ano, aktivní uhlí je po počáteční fázi volitelné. Používá se k adsorpci chemických látek během prvních týdnů. Poté jej můžete odstranit a používat pouze pěny a filtrační média.

Jak vyměnit opotřebitelné díly?

Používejte originální náhradní díly Eheim. K dispozici jsou pěny, těsnění, turbíny a chladicí kanály. Postupujte podle návodu k výměně. Těsnění musí být v dobrém stavu, aby se zabránilo únikům.

Lze filtr použít pro mořské akvárium?

Ano, filtr Eheim Classic 350 lze použít v mořské vodě. Dodržujte stejné bezpečnostní a údržbové pokyny. Filtrační média jako SUBSTRATpro jsou vhodná.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici u specializovaných prodejců nebo přímo u Eheim. Navštivte web www.eheim.com nebo kontaktujte zákaznický servis.

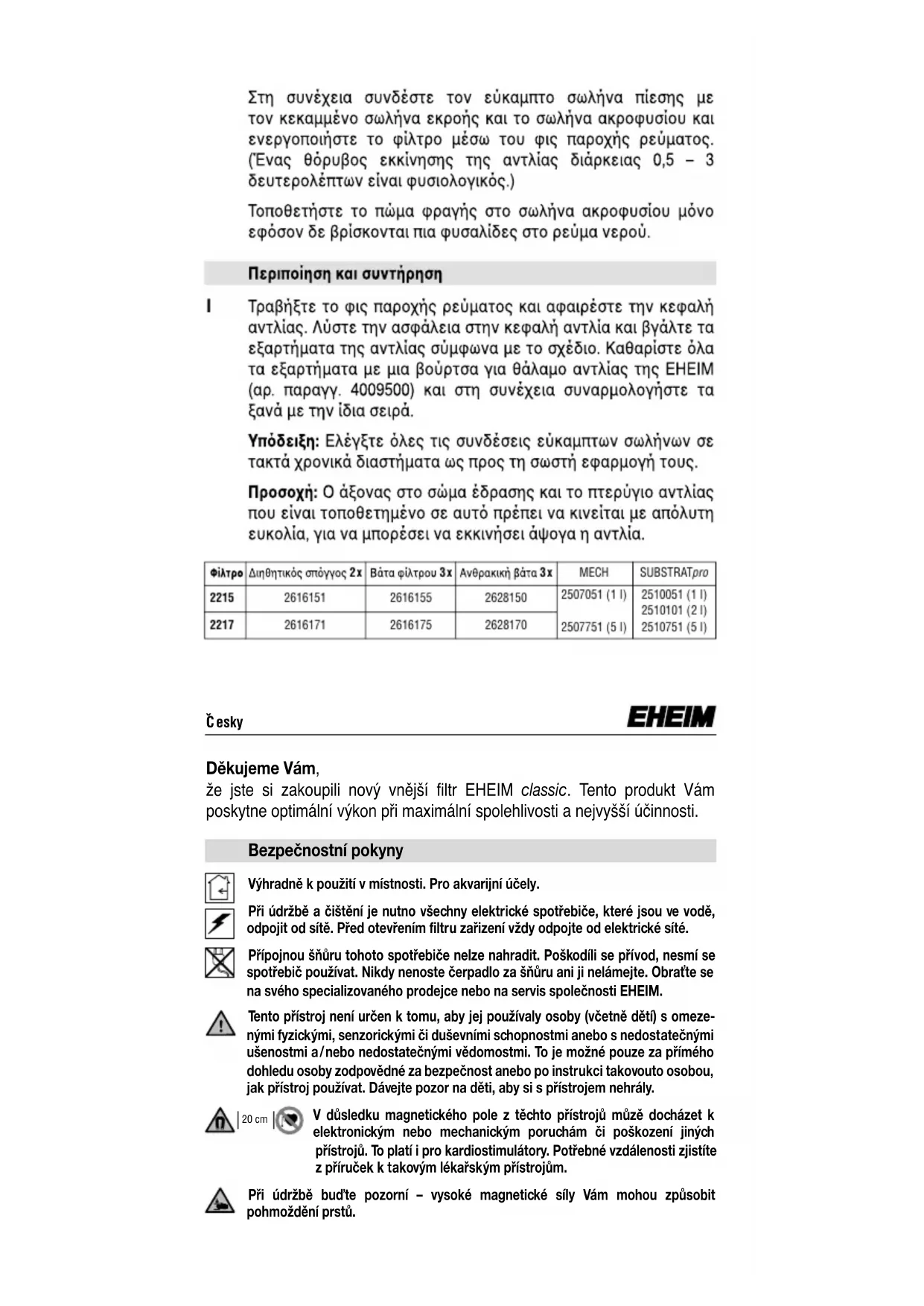

NÁVOD K OBSLUZE Classic 350 EHEIM

že jste si zakoupili nový vnější filtr EHEIM classic. Tento produkt Vám poskytne optimální výkon při maximální spolehlivosti a nejvyšší účinnosti.

Bezpečnostní pokyny

Výhradně k použití v místnosti. Pro akvarijní účely.

Při údržbě a čištění je nutno všechny elektrické spotřebiče, které jsou ve vodě, odpojit od sítě. Před otevřením filtru zařizení vždy odpojte od elektrické sítě.

Přípojnou šňůru tohoto spotřebiče nelze nahradit. Poškodíli se přívod, nesmí se spotřebič používat. Nikdy nenoste čerpadlo za šňůru ani ji nelámejte. Obratte se na svého specializovaného prodejce nebo na servis společnosti EHEIM.

Tento přístroj není určen k tomu, aby jej použivaly osoby (včetně děti) s omezenými fyzickými, senzorickými či duševními schopnostmi anebo s nedostatečnými ušenostmi a/nebo nedostatečnými vědomostmi. To je možné pouze za přímého dohledu osoby zodpovědné za bezpečnost anebo po instrukci takovouto osobou, jak přístroj používat. Dávejte pozor na děti, aby si s přístrojem nehrály.

20 cm

V důsledku magnetického pole z těchto přístrojů můzě docházet k elektronickým nebo mechanickým poruchám či poškození jiných přístrojů. To platí i pro kardiostimulátory. Potřebné vzdálenosti zjistíte z příruček k takovým lékařským přístrojům.

Při údržbě bud’te pozorní - vysoké magnetické síly Vám mohou způsobit pohmoždění prstů.

Pro Vaši vlastní bezpečnost doporučujeme na kabelu síťového zapojení vytvořit smyčku, abyste zamezili průniku vody podél kabelu do elektrické zásuvky. Pokud používáte rozdvojku, musí být umístěna v horní části připojení filtru k síti.

Protože se při zpracování dřeva používají různe laky a politury, mohou nohy přístroje v důsledku chemické reakce zanechat na nábytku a parketových podlahách viditelné stopy. Proto byste přístroj nikdy neměli stavět na dřevěné povrchy bez ochranné podložky.

max. 180 cm

Při výběru stanoviště pro přístroy dodržujte předepsaný výškový odstup. Abyste docílili optimální funkčnosti, smí být vzdálenost mezi hladinou vody a filtrovaným dnem max. 180 cm.

Pozor: filtr provozujte zásadně a pouze v rovné, stojaté poloze.

Dbejte bezpečnostních opatření manipulaci s konstrukčními prvky, u kterých hrozí elektrostatický výboj.

Přístroj ani jeho části nemyjte v myčce. Ani přístroj ani jeho části nejsou odolné proti vlivům mytí v myčce.

Tento produkt nevyhazujte do normálního domovního odpadu. Odevzdejte jej do místní sběrny resp. do místa pro likvidaci odpadu.

Výrobek je schválen podle platných národních předpisů a směrnic a odpovídá normám EU.

Vnější filtr 2215 / 2217

Funkce

A

① hlava čerpadla ② filtrační nádoba ③ přípojka pro hadici na výtlačné straně ④ přípojka pro hadici na sací straně ⑤ ochranná mřížka ⑥ sací trubice ⑦ filtrační koš ⑧ přísavky s úchyty ⑨ vypouštěcí oblouk ⑩ výstupní trubice s tryskou.

Spodní ochrannou mřížku vložte distančními čepy směrem dolů.

B

Provedení s filtračními vložkami: Všechny filtrační vložky opatrně propláchněte pod tekoucí vodou a podle nákresu vložte do filtračního modulu: 6 x modrá filtrační houba, 1 x bílý filtrační fleece a 1 x černý uhlíkový fleece jako vrchní vložku.

Uhlíkový fleece slouží k adsorpci škodlivin, k jejichž uvolnění může při instalaci nového filtru docházet. Po cca 2 týdnech záběhového provozu by se uhlí mělo zase vyjmout.

B1

Provedení s filtračními médii: Všechny filtrační vložky a volně přiložený filtrační materiál propláchněte pod tekoucí vodou. Filtrační modul naplňte v tomto pořadí: ① keramické trubičky EHEIM MECH jako nejspodnější vrstvu, ② modrou filtrační houbu, ③ EHEIM SUBSTRATpro nebo SUBSTRAT, ④ bílý filtrační fleece, ⑤ černý uhlíkový fleece jako vrchní vložku. Po cca 2 týdnech záběhového provozu uhlíkový fleece zase vyjměte.

Instalace

C

Zkontrolujte, zda je těsnicí kroužek v hlavě čerpadla zafixován v příslušné drážce. Nasadťe hlavu čerpadla a sepněte klipsy.

D Filtr umístěte pod akvárium – minimálně pod hladinu vody.

E/F Podle nákresu ① nebo ② přimontujte výstupní trubici s tryskou. Smontujte sací trubici a filtrační koš (viz obr. A), pomocí 2 přísavek připevněte ke stěně nádrže a připojte hadice k filtru: sací stranu k dolnímu vtokovému hrdlu, výtlačnou stranu k hlavě čerpadla.

G Hadice zajistěte převlečnými maticemi, a sice na hadicové přípojce filtru resp. na dvojitých kohoutech přimontovaných před ní.

Uvedení do provozu

H Pomocí sacího přístroje EHEIM (obj. č. 4003540), instalačního setu EHEIM 1 (viz H1) nebo nasáním vody ústy na výtlačné straně vytvořte koloběh vody, a počkejte, dokud se filtr samočinně nenaplní vodou.

Následně spojit tlakovou hadici s výstupným obloukem a tryskovou trubičkou a filtr zapnout nad siťovou zástrčkou (rozběhový šum čerpadla 0,5 – 3 sekundy je běžný). Výstupní trubici uzavřete zátkou teprve, když se v proudu vody již nebudou objevovat žádné vzduchové bublinky.

Ošetřování a údržba

Vytáhněte zástrčku ze sítě a sejměte hlavu čerpadla. Povolte uzavírací mechanismus na hlavě čerpadla a podle nákresu vyjměte jednotlivé díly čerpadla. Všechny součástky vyčistěte čisticím kartáčkem EHEIM na čerpadlové komory (obj. č. 4009550), a poté ve stejném pořadí opět smontujte.

Upozornění: V pravidelných časových intervalech kontrolujte, zda jsou kompletní hadicové spoje správně upevněny.

Pozor: Osou v tělese ložiska – a na ní nasazenou vrtulkou – musí být možno naprosto lehce pohybovat, aby se čerpadlo bez problémů rozběhlo.

Filtr	filtrační houba 2x	filtrační fleece 3x	uhlíkový fleece 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
2217	2616171	2616175	2628170	2507751 (5 l)	2510101 (2 l)
					2510751 (5 l)

Magyar

EHEIM

Köszönjük,

Výrobok bol schválený podl'a platných národných predpisov a smerníc a zodpovedá normám EU.

Vonkajší filter 2215 / 2217

Funkcia

C Skontrolujte, či tesniaci krúžok na hlave čerpadla leží správne vo svojej drážke. Nasad'te hlavu čerpadla a uzavrite západky.

D Postavte filter pod akvárium – najmenej ale pod hladinu vody v akváriu.

Starostlivost' a údržba

I Vytiahnut' sietovú zástrčku a odobrat' hlavu čerpadla. Povolit' blokovanie na hlave čerpadla a vybrat' diely čerpadla podl'a znázornenia. Očistit' všetky diely EHEIM čistiacou kefou pre komory čerpadiel (obj. č. 4009550) a potom ich poskladat' v opačnom poradí.

Pozor: Uloženie osy – a na nej nasadené krídelká čerpadla – musia mat' absolutne l'ahký chod, aby sa mohlo čerpadlo l'ahko rozbehnút'.

Filter	filtračná špongia 2x	filtračné rúno 3x	uhl'ové rúno 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
					2510101 (2 l)
2217	2616171	2616175	2628170	2507751 (5 l)	2510751 (5 l)
