Type de produit	Filtre extérieur
Marque	Eheim
Modèle	Classic 350
Débit	350 L/h
Puissance	8 W
Hauteur de refoulement max	1,5 m
Volume de filtration	7 L (5 L MECH + 2 L SUBSTRATpro + mousses)
Dimensions (L x P x H)	17,7 x 17,7 x 40,6 cm
Poids	3,2 kg
Alimentation	230 V, 50 Hz
Consommation électrique	8 W
Matériau	Plastique résistant
Longueur de câble	2 m (estimation)
Niveau sonore	Faible
Utilisation	Intérieur, aquarium
Sécurité	Débrancher avant entretien, ne pas utiliser avec câble endommagé
Entretien	Nettoyer turbine et mousses régulièrement, ne pas laver au lave-vaisselle
Pièces détachées	Mousses, joints, turbine, etc.

FOIRE AUX QUESTIONS - Classic 350 EHEIM

Comment installer le filtre Eheim Classic 350 ?

Placez le filtre sous l'aquarium, plus bas que le niveau d'eau. Montez le tube de refoulement et le tube d'aspiration avec la crépine. Fixez les tuyaux aux raccords correspondants (aspiration en bas, pression en haut) et serrez les écrous de sécurité.

Comment amorcer le filtre ?

Il existe trois méthodes : avec une poire d'amorçage (réf. 4003540), avec l'accessoire universel d'installation 1, ou en aspirant par le tuyau de refoulement. Remplissez le filtre d'eau, connectez le tuyau de pression, puis branchez l'appareil.

Quels médias filtrants utiliser et dans quel ordre ?

Pour la version avec masses : placez d'abord EHEIM MECH (5 L) au fond, puis une mousse bleue, ensuite EHEIM SUBSTRATpro (2 L), une ouate blanche, et enfin un coussin au charbon noir en haut. Retirez le charbon après deux semaines.

À quelle fréquence nettoyer le filtre ?

Nettoyez les mousses filtrantes tous les mois environ. Ne rincez pas toutes les mousses le même jour pour préserver les bactéries. Le charbon actif doit être retiré après deux semaines d'utilisation initiale.

Que faire si le filtre fait du bruit ?

Un léger bruit est normal lors de la purge de l'air. Si le bruit persiste, vérifiez que le filtre est bien amorcé et qu'il n'y a pas d'air dans la cuve. Assurez-vous que la turbine tourne librement après nettoyage.

Comment démonter la tête de pompe pour nettoyage ?

Débranchez l'appareil. Libérez le verrouillage de la tête de pompe, retirez les pièces de la pompe et utilisez un tournevis pour enlever le canal de refroidissement. Nettoyez toutes les pièces avec la brosse pour corps de pompe (réf. 4009550) et remontez.

Puis-je utiliser le filtre sans charbon actif ?

Oui, le charbon actif est facultatif après la phase initiale. Il est utilisé pour adsorber les substances chimiques les premières semaines. Ensuite, vous pouvez le retirer et utiliser uniquement les mousses et masses filtrantes.

Comment remplacer les pièces d'usure ?

Utilisez des pièces détachées d'origine Eheim. Les mousses, joints, turbines et canaux de refroidissement sont disponibles. Suivez la notice pour le remplacement. Les joints doivent être en bon état pour éviter les fuites.

Le filtre peut-il être utilisé pour un aquarium d'eau de mer ?

Oui, le filtre Eheim Classic 350 peut être utilisé en eau de mer. Respectez les mêmes consignes de sécurité et d'entretien. Les masses filtrantes comme SUBSTRATpro sont adaptées.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez les revendeurs spécialisés ou directement auprès d'Eheim. Consultez le site www.eheim.com ou contactez le service après-vente.

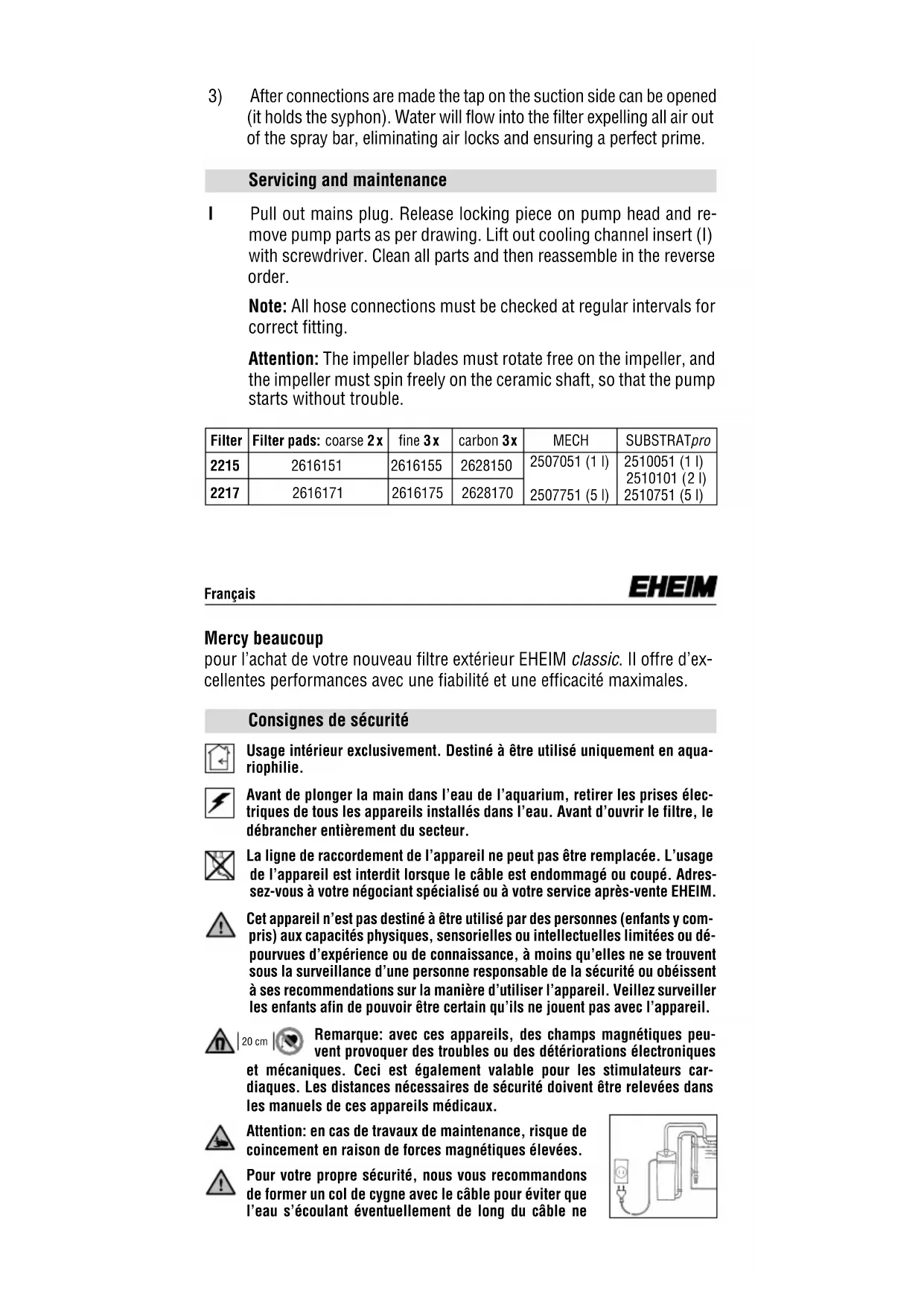

MODE D'EMPLOI Classic 350 EHEIM

pour l'achat de votre nouveau filtre extérieur EHEIM classic. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales.

Consignes de sécurité

Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie.

Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.

La ligne de raccordement de l'appareil ne peut pas être remplacée. L'usage de l'appareil est interdit lorsque le câble est endommagé ou coupé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM.

Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.

20 cm

Remarque: avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des détériorations électroniques. Ceci est également valable pour les stimulateurs cardiaques; les distances nécessaires de sécurité doivent être relevées dans les notices d'utilisation de ces appareils médicaux.

Attention: en cas de travaux de maintenance, risque de coinçement en raison de forces magnétiques élevées.

Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement le long du câble ne

pénètre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.

Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles sur les meubles ou des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection entremise.

Au moment de choisir l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée.

Attention: Faire systématiquement fonctionner le filtre en position verticale.

Respecter les indications de sûreté en manipulant des éléments de construction qui risquent des décharges électrostatiques.

Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne le résiste pas au lave-vaisselle.

Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur.

directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union européenne.

Fonction

① Tête de la pompe ② Cuve du filtre ③ Raccord pour tuyau côté pression ④ Raccord pour tuyau côté aspiration ⑤ Grilles ⑥ Tube d'aspiration ⑦ Crépine ⑧ Ventouse à crochets ⑨ Bec coudé ⑩ Tube de refoulement.

Placer la grille, tiges dirigées vers le bas.

Version avec mousses filtrantes : Rincer toutes les mousses filtrantes à l'eau courante et les mettre dans la cuve du filtre comme indiqué sur le dessin : ⓐ 6 x mousse filtrante bleue, Ⓑ 1 x ouate filtrante blanche et Ⓒ 1 x coussin au charbon noir en tant que couche supérieure.

Le coussin au charbon adsorbe les substances chimiques lors de la première installation du filtre. Après environ 2 semaines, il faut enlever le charbon et le jeter. Il est conseillé de ne pas rincer toutes les mousses filtrantes le même jour pour conserver des bactéries.

Version avec masses filtrantes : Remplir le cuve du filtre de la façon suivante : ⓐ EHEIM MECH, ⓑ 1 x mousse filtrante bleue, Ⓒ EHEIM SUBSTRATpro ou SUBSTRAT, Ⓓ 1 x ouate filtrante blanche et ⓺ 1 x coussin au charbon noir en tant que couche supérieure. Après environ 2 semaines il faut enlever le charbon et le jeter.

Installation

Poser la tête de pompe sur la cuve et s'assurer que le joint soit bien en place et en bon état. Fermer les clips.

D Installer le filtre sous l'aquarium ou au moins plus bas que le niveau de l'eau.

Monter le tube de refoulement selon dessin ① ou ②. Assembler le tube d'aspiration et la crépine (dessin A) et le fixer à la paroi de l'aquarium à l'aide de 2 ventouses à crochets.

Procéder au raccordement des tuyaux avec le filtre : le côté aspiration est raccordé à l'embout d'aspiration, en bas, le côté pression est raccordé à la tête de la pompe.

G Assurer la fixation des tuyaux par l'écrou de sécurité.

Mise en service

Il existe 3 façons d'amorcer un filtre : 1) avec une poire d'amorçage (réf. 4003540) 2) avec l'accessoire universel d'installation 1 (voir schéma H1) 3) ou en aspirant par le tuyau de refoulement.

Assemblez la barre de rejet avec le tuyau de refoulement lorsque le filtre est plein d'eau.

Ensuite, connecter le tuyau de pression au coude de purge et au tube gicleur et allumer le filtre via la fiche de contact. Le moteur peut être mis en marche lorsque le filtre est plein d'eau et un léger bruit provoqué par l'air restant dans la cuve peut se faire entendre le temps qu'il s'échappe du filtre (phénomène normal).

Ne mettez en place le bouchon à l'extrémité de la canne de rejet qu'une fois la totalité de l'air chassée.

Important: Lorsqu'il faut nettoyer les masses filtrantes et que le filtre doit être retiré de l'aquarium, merci de tenir compte des points suivants:

1) Le filtre ne doit pas être rempli d'eau lorsque vous le rapportez à l'aquarium. 2) Le tuyau de refoulement doit être purgé et le robinet (en option) ouvert. 3) Après que les raccordements aient été effectués, les robinets du côté aspiration peuvent être ouverts, l'eau circulera dans le filtre expulsant l'air par la canne de rejet et assurant un amorçage parfait.

Entretien

Retirer la prise de courant. Libérer le verrouillage de la tête de pompe et retirer les pièces de la pompe comme indiqué sur le dessin. Retirer à l'aide d'un tournevis le canal de refroidissement (dessin I). Nettoyer toutes les pièces à l'aide de la brosse pour corps de pompe (réf. no. 4009550) et remontez-les dans le même ordre.

Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.

Attention: L'axe et les ailettes de la turbine de la pompe doivent tourner très facilement afin d'assurer le démarrage impeccable de la pompe.

Filtre	Coussins: mousse 2x	ouate 3x	charbon 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
2217	2616171	2616175	2628170	2507751 (5 l)	2510101 (2 l)
					2510751 (5 l)

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM

EHEIM GmbH & Co. KG

Plochinger Str. 54

73779 Deizisau

Germany

Tel. [phone]

Fax [phone]

www.eheim.com
