Classic 350 - Filtro esterno EHEIM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Filtro esterno
Marca	Eheim
Modello	Classic 350
Portata	350 L/h
Potenza	8 W
Altezza di mandata max	1,5 m
Volume di filtrazione	7 L (5 L MECH + 2 L SUBSTRATpro + spugne)
Dimensioni (L x P x H)	17,7 x 17,7 x 40,6 cm
Peso	3,2 kg
Alimentazione	230 V, 50 Hz
Consumo elettrico	8 W
Materiale	Plastica resistente
Lunghezza del cavo	2 m (stima)
Livello sonoro	Basso
Utilizzo	Interno, acquario
Sicurezza	Scollegare prima della manutenzione, non utilizzare con cavo danneggiato
Manutenzione	Pulire regolarmente turbina e spugne, non lavare in lavastoviglie
Ricambi	Spugne, guarnizioni, turbina, ecc.

Domande frequenti - Classic 350 EHEIM

Come installare il filtro Eheim Classic 350 ?

Posizionare il filtro sotto l'acquario, più in basso del livello dell'acqua. Montare il tubo di mandata e il tubo di aspirazione con la griglia. Fissare i tubi ai raccordi corrispondenti (aspirazione in basso, pressione in alto) e serrare i dadi di sicurezza.

Come avviare il filtro ?

Esistono tre metodi: con una pera di avviamento (rif. 4003540), con l'accessorio universale di installazione 1, o aspirando dal tubo di mandata. Riempire il filtro d'acqua, collegare il tubo di pressione, quindi accendere l'apparecchio.

Quali mezzi filtranti utilizzare e in quale ordine ?

Per la versione con masse: posizionare prima EHEIM MECH (5 L) sul fondo, poi una spugna blu, quindi EHEIM SUBSTRATpro (2 L), un ovatta bianca, e infine un cuscino al carbone nero in alto. Rimuovere il carbone dopo due settimane.

Con quale frequenza pulire il filtro ?

Pulire le spugne filtranti circa ogni mese. Non risciacquare tutte le spugne lo stesso giorno per preservare i batteri. Il carbone attivo deve essere rimosso dopo due settimane di utilizzo iniziale.

Cosa fare se il filtro fa rumore ?

Un leggero rumore è normale durante lo spurgo dell'aria. Se il rumore persiste, verificare che il filtro sia ben avviato e che non ci sia aria nel serbatoio. Assicurarsi che la turbina giri liberamente dopo la pulizia.

Come smontare la testa della pompa per la pulizia ?

Scollegare l'apparecchio. Sbloccare il fermo della testa della pompa, rimuovere le parti della pompa e utilizzare un cacciavite per rimuovere il canale di raffreddamento. Pulire tutte le parti con la spazzola per corpo pompa (rif. 4009550) e rimontare.

Posso usare il filtro senza carbone attivo ?

Sì, il carbone attivo è facoltativo dopo la fase iniziale. Viene utilizzato per adsorbire le sostanze chimiche nelle prime settimane. Successivamente, puoi rimuoverlo e utilizzare solo le spugne e le masse filtranti.

Come sostituire le parti di usura ?

Utilizzare ricambi originali Eheim. Sono disponibili spugne, guarnizioni, turbine e canali di raffreddamento. Seguire le istruzioni per la sostituzione. Le guarnizioni devono essere in buono stato per evitare perdite.

Il filtro può essere utilizzato per un acquario d'acqua di mare ?

Sì, il filtro Eheim Classic 350 può essere utilizzato in acqua di mare. Rispettare le stesse norme di sicurezza e manutenzione. Le masse filtranti come SUBSTRATpro sono adatte.

Dove trovare i ricambi ?

I ricambi sono disponibili presso rivenditori specializzati o direttamente presso Eheim. Consultare il sito www.eheim.com o contattare il servizio clienti.

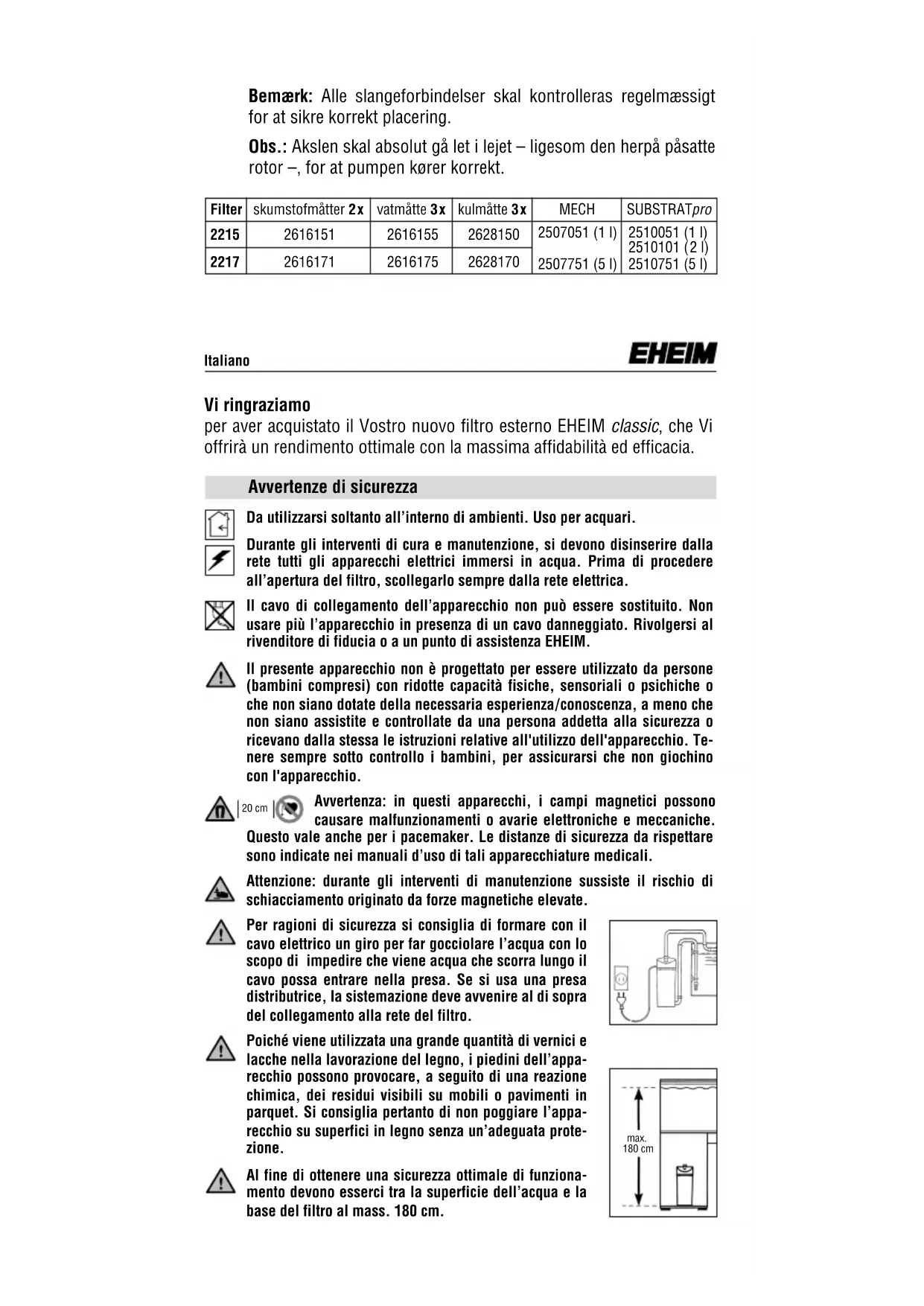

MANUALE UTENTE Classic 350 EHEIM

per aver acquistato il Vostro nuovo filtro esterno EHEIM classic, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia.

Avvertenze di sicurezza

Da utilizzarsi soltanto all'interno di ambienti. Uso per acquari.

Durante gli interventi di cura e manutenzione, si devono disinserire dalla rete tutti gli apparecchi elettrici immersi in acqua. Prima di procedere all'apertura del filtro, scollegarlo sempre dalla rete elettrica.

Il cavo di collegamento dell'apparecchio non può essere sostituito. Non usare più l'apparecchio in presenza di un cavo danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM.

Il presente apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla stessa le istruzioni relative all'utilizzo dell'apparecchio. Tenere sempre sotto controllo i bambini, per assicurarsi che non giochi con l'apparecchio.

20 cm

Avvertenza: in questi apparecchi, i campi magnetici possono causare malfunzionamenti o avarie elettroniche e meccaniche.

Questo vale anche per i pacemaker. Le distanze di sicurezza da rispettare sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate.

Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorra lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistemazione deve avvenire al di sopra del collegamento alla rete del filtro.

Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell'apparecchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno senza un'adeguata protezione.

max. 180 cm

Al fine di ottenere una sicurezza ottimale di funzionamento devono esserci tra la superficie dell'acqua e la base del filtro al mass. 180 cm.

Attenzione: Far funzionare il filtro esclusivamente in posizione verticale!

Rispettare le misure di sicurezza per l'utilizzo di componenti a rischio di scariche elettrostatiche.

Non lavare il dispositivo – o componenti dello stesso – in lavastoviglie. Non resiste al lavaggio in lavastoviglie.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed à conforme alle norme EU.

Filtro esterno 2215 / 2217

Funzionamento

A ① Testata della pompa ② Contenitore ③ Raccordo tubo di mandata ④ Raccordo tubo d'aspirazione ⑤ Griglie ⑥ Tubo d'aspirazione ⑦ Gabbietta ⑧ Ventose a clips ⑨ Arco d'uscita ⑩ Diffusore a spruzzo.

Sistemare la griglia inferiore con perno distanziatore rivolto verso il basso.

B Versione con cuscinetti filtranti: Sciacquare tutti i cuscinetti sotto acqua corrente ed inserirli nel contenitore come da disegno: Ⓐ 6x cuscinetti blu per la filtrazione grossolana, ⓑ 1x cuscinetto bianco per la filtrazione fine e Ⓑ 1x cuscinetto nero per la filtrazione con carbone, quale ultimo strato superiore.

Il cuscinetto con carbone ha la capacità di adsorbire quelle sostanze nocive che, in filtri di nuova installazione, possono trovarsi disciolte nell'acqua. Dopo circa due settimane di attività, il cuscinetto di carbone dovrebbero essere rimossi.

B1 Versione con materiale filtrante: Riempire il contenitore seguendo questa sequenza: Ⓐ EHEIM MECH, ⓑ 1 x cuscinetto blu, quale materiale filtrante grossolano, Ⓓ EHEIM SUBSTRATpro o SUBSTRAT, ⓐ 1 x cuscinetto bianco, quale materiale filtrante fine, Ⓔ 1 x cuscinetto di carbone, quale ultimo strato superiore.

Dopo circa due settimane di attività, il cuscinetto di carbone dovrebbero essere rimossi.

Installazione

C Inserire la testata della pompa e controllare che la guarnizione sia perfettamente in sede. Chiudere i morsetti.

D Collocare il filtro sotto l'acquario o almeno sotto il livello della superficie dell'acqua.

E/F Montare il diffusore a spruzzo in base al disegno ① o ② . Collegare il tubo di aspirazione e la gabbietta (fig. A) e fissarli ad una delle pareti della vasca con 2 ventose. Attaccare ora i tubi flessibili al filtro: il tubo di aspirazione al bocchettone di entrata inferiore e il tubo di mandata alla testata della pompa.

G Bloccare i tubi mediante la boccola filettata.

Messa in esercizio

H Ci sono 3 modi per innescare il filtro. 1) con la peretta aspirante (n. ord. EHEIM 4003540), 2) con il SET 1 installazione (fig. H1), oppure aspirando dal tubo di mandata. Infine, collegare il tubo flessibile a pressione con arco d'uscita al tubo spruzzatore e azionare il filtro mediante la spina di rete.

Quando il filtro è pieno d'acqua si può collegare la pompa; per alcuni secondi, mentre fuoriescono le bollicine d'aria si potrebbe rilevare un leggero rumore della pompa (ciò è del tutto normale). Inserire il terminale nella parte finale del diffusore a spruzzo solo dopo che sono fuoriuscite tutte le bollicine.

Importante: quando i materiali filtranti necessitano di manutenzione e occorre rimuovere il filtro dall'acquario, si consiglia di tenere conto dei seguenti punti:

1) prima di ricollegare il filtro all'acquario accertarsi che non contenga acqua
2) il tubo di mandata collegato al diffusore a spruzzo deve essere privo di acqua e l'eventuale rubinetto aperto
3) dopo aver eseguito i collegamenti, aprire il rubinetto del tubo d'aspirazione (che ospita l'innesco automatico). A questo punto l'acqua entra nel filtro espellendo tutta l'aria dal diffusore a spruzzo, elimina blocchi causati dall'aria ed assicura un perfetto innesco.

Manutenzione

I Disinserire la spina. Aprire il coperchio della testata della pompa e togliere gli elementi della pompa come da disegno. Servendosi di un cacciavite, estrarre l'inserto del canale di raffreddamento (fig. I). Pulire tutti gli elementi servendosi dello scovolo n. ord. 4009550 e reinserirli successivamente nello stesso ordine.

Suggerimento: controllare periodicamente il corretto fissaggio dei tubi flessibili.

Avvertenza: per un ineccepibile avviamento della pompa, le assi nella boccola e le alette devono assolutamente ruotare liberamente.

Filtro	Cuscinetti: blu 2x	bianco fine 3x	carbone 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 l)	2510051 (1 l)
					2510101 (2 l)
2217	2616171	2616175	2628170	2507751 (5 l)	2510751 (5 l)
