FMC625 - Furadeira STANLEY - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira de impacto sem fio
Marca	Stanley
Modelo	FMC625
Tensão nominal	18 V cc
Tipo de bateria	Li-Ion (compatível com FMC685L 1.5 Ah, FMC687L 2.0 Ah, FMC688L 4.0 Ah)
Velocidade em vazio	0-400 rpm (1ª velocidade) / 0-1600 rpm (2ª velocidade)
Torque máximo	51,4 Nm
Capacidade do mandril	13 mm (auto aperto)
Capacidade de perfuração - Madeira	39 mm
Capacidade de perfuração - Metal	13 mm
Capacidade de perfuração - Alvenaria	13 mm
Funções	Perfuração, aparafusamento, perfuração de impacto, avanço/retorno
Seletor de velocidade	2 velocidades mecânicas
Ajuste de torque	17 posições + perfuração + impacto
Lâmpada de trabalho	LED integrada, acende ao pressionar o gatilho
Carregador	Entrada 230 V~, saída 18 V cc, 1-2 A, tempo de carga 40-120 min
Peso (com bateria 2.0 Ah)	Aproximadamente 1,7 kg
Nível de pressão sonora	88,1 dB(A) (incerteza 3 dB(A))
Nível de potência sonora	99,1 dB(A) (incerteza 3 dB(A))
Manutenção	Limpar as aberturas de ventilação com uma escova macia; não utilizar solventes; abrir o mandril regularmente para remover a poeira
Segurança	Isolamento duplo; utilização de uma pega auxiliar recomendada; usar proteção ocular
Peças sobressalentes	Utilizar exclusivamente peças de reposição originais Stanley
Garantia	12 meses a partir da data de compra
Conformidade	CE segundo as diretivas 2006/42/CE, 2014/30/UE, 2011/65/UE

Perguntas frequentes - FMC625 STANLEY

Como trocar a broca ou a ponta de aparafusar?

Certifique-se de que a ferramenta está na posição bloqueada (botão avanço/retorno no centro). Gire o mandril à mão para abri-lo, insira a broca e aperte firmemente o mandril girando no outro sentido.

Como carregar a bateria?

Insira a bateria no carregador até engatar. Conecte o carregador a uma tomada elétrica. O indicador pisca verde durante a carga e fica verde fixo quando carregada. A temperatura ambiente deve estar entre 10 °C e 40 °C.

Como ajustar o torque de aperto?

Gire o anel de aperto (3) para alinhar o número desejado com a marca (14). Comece com um torque baixo e aumente gradualmente até obter o aperto desejado sem que o engate ocorra muito cedo.

Como selecionar a velocidade?

Use o seletor de velocidade (5) localizado na parte superior da ferramenta. Posição traseira = 1ª velocidade (0-400 rpm) para aparafusamento e perfuração de aço. Posição dianteira = 2ª velocidade (0-1600 rpm) para perfuração de madeira, plástico ou alvenaria.

Como usar a função de impacto?

Gire o anel (3) até alinhar o símbolo de impacto (martelo) com a marca (14). Ajuste também o seletor de velocidade para a 2ª velocidade. Use brocas de impacto adequadas para alvenaria.

Por que a bateria não carrega?

Verifique se a bateria está corretamente inserida. Se o indicador piscar vermelho rapidamente, a bateria pode estar com defeito ou fora da faixa de temperatura (muito quente ou muito fria). Deixe-a esfriar ou aquecer à temperatura ambiente (10-40 °C). Se o problema persistir, teste com outra bateria ou entre em contato com um reparador autorizado.

Como remover a bateria?

Pressione o botão de liberação (13) localizado na parte frontal da bateria enquanto puxa-a para fora. Não force, a bateria deve deslizar livremente.

Como limpar a ferramenta?

Antes de qualquer limpeza, remova a bateria. Use uma escova macia ou um pano seco para limpar as aberturas de ventilação. Nunca use produtos abrasivos ou à base de solvente. Abra regularmente o mandril e bata levemente para remover a poeira.

Quais são as precauções de segurança essenciais?

Use sempre proteção ocular. Use a pega auxiliar fornecida. Antes de perfurar uma parede, verifique a ausência de cabos elétricos ou canos. Segure a ferramenta pelas superfícies de pega isoladas. Não force a ferramenta, deixe-a trabalhar no seu ritmo.

O que cobre a garantia Stanley?

A Stanley oferece uma garantia de 12 meses a partir da data de compra para qualquer defeito de fabricação. Para aplicá-la, guarde o comprovante de compra e entre em contato com um reparador autorizado. Os termos e condições estão disponíveis em www.2helpU.com.

MANUAL DE UTILIZADOR FMC625 STANLEY

(Tradução das instruções originais)

PORTUGUÊS

Utilização pretendida

O seu martelo perfurador/aparafusadora Stanley Fat Max FMC625 foi concebido para aparafusar e para perfurar madeira, metal, plástico e alvenaria macia. Esta ferramenta destina-se a utilização profissional bem como a utilizadores privados não profissionais.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Atenção! leia todos os avisos de segurança e todas as instruções. O não cumprimento dos seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões.

Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem fios).

1. Segurança na área de trabalho
   a. Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras são propensas a acidentes.
   b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas criam faiscas que poderão inflamar estas poeiras ou vapores.
   c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distracções podem levar à perda do controlo da ferramenta.

a. As fichas da ferramenta eléctrica devem caber na tomada. Nunca modifique a ficha de forma alguma. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e as tomadas compatíveis reduzem o risco de choque eléctrico.
b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Se o seu corpo estiver "ligado" à terra, o risco de choque eléctrico é maior.
c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d. Manuseie o cabo com cuidado. Nunca o utilize para transportar, puxar ou desligar a ferramenta eléctrica.

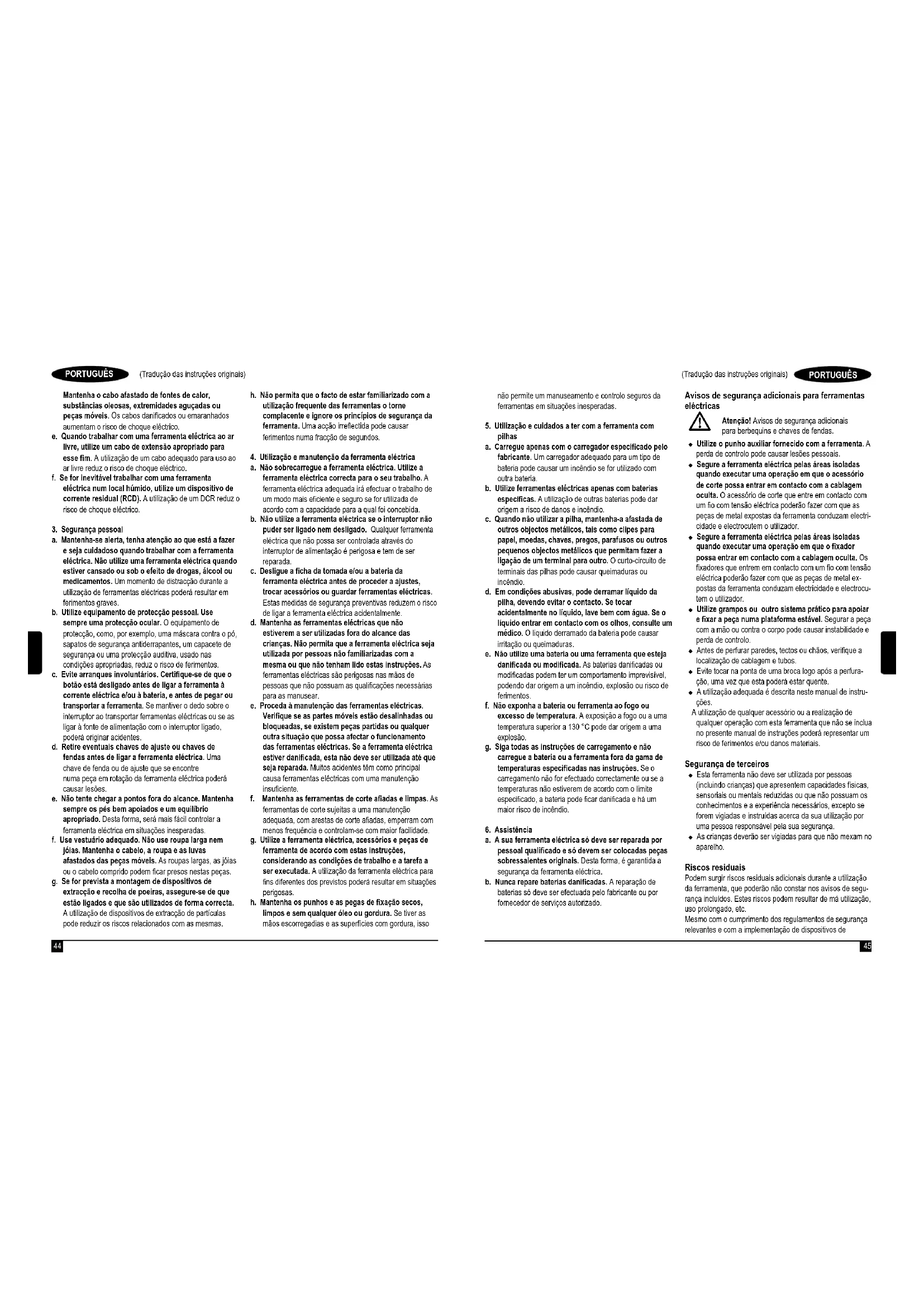

PORTUGUÊS

(Tradução das instruções originais)

Mantenha o cabo afastado de fontes de calor, substâncias oleosas, extremidades aguçadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque eléctrico.

e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse fim. A utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um dispositivo de corrente residual (RCD). A utilização de um DCR reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se alerta, tenha atenção ao que está a fazer e seja cuidadoso quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas poderá resultar em ferimentos graves.

b. Utilize equipamento de protecção pessoal. Use sempre uma protecção ocular. O equipamento de protecção, como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou à baterla, e antes de pegar ou transportar a ferramenta. Se mantiver o dedo sobre o interruptor ao transportar ferramentas eléctricas ou se as ligar à fonte de alimentação com o interruptor ligado, poderá originar acidentes.

d. Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste que se encontre numa peça em rotação da ferramenta eléctrica poderá causar lesões.

e. Não tente chegar a pontos fora do alcance. Mantenha sempre os pés bem apoiados e um equilíbrio apropriado. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f. Use vestuário adequado. Não use roupa larga nem jóias. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem ficar presos nestas peças.

g. Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de partículas pode reduzir os riscos relacionados com as mesmas.

h. Não permita que o facto de estar familiarizado com a utilização frequente das ferramentas o torne complacente e ignore os princípios de segurança da ferramenta. Uma acção irreflectida pode causar forimentos numa fracção de segundos.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada irá efectuar o trabalho de um modo mais eficiente e seguro se for utilizada de acordo com a capacidade para a qual foi concebida.

b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de alimentação é perigosa e tem de ser reparada.

c. Desligue a ficha da tomada e/ou a bateria da ferramenta eléctrica antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham Ido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualificações necessárias para as manusear.

e. Proceda à manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danificada, esta não deve ser utilizada até que seja reparada. Multos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insuficiente.

f. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afiadas, emperram com menos frequência e controlam-se com maior facilidade.

g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos poderá resultar em situações perigosas.

h. Mantenha os punhos e as pegas de fixação secos, limpos e sem qualquer óleo ou gordura. Se tiver as mãos escorregadias e as superfícies com gordura, isso

não permite um manuseamento e controlo seguros da ferramentas em situações inesperadas.

5. Utilização e cuidados a ter com a ferramenta com pilhas

a. Carregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b. Utilize ferramentas eléctricas apenas com baterias específicas. A utilização de outras baterias pode dar origem a risco de danos e incêndio.

c. Quando não utilizar a pilha, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto-circuito de terminais das pilhas pode causar quelmaduras ou incêndio.

d. Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar imtação ou queimaduras.

e. Não utilize uma bateria ou uma ferramenta que esteja danificada ou modificada. As baterias danificadas ou modificadas podem ter um comportamento imprevisível, podendo dar origem a um incêndio, explosão ou risco de ferimentos.

f. Não exponha a baterla ou ferramenta ao fogo ou excesso de temperatura. A exposição a fogo ou a uma temperatura superior a 130 °C pode dar origem a uma explosão.

g. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da gama de temperaturas especificadas nas instruções. Se o carregamento não for efectuado correctamente ou se a temperaturas não estiverem de acordo com o limite especificado, a bateria pode ficar danificada e há um maior risco de incêndio.

6. Assistência

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica.

b. Nunca repare baterias danificadas. A reparação de baterias só deve ser efectuada pelo fabricante ou por fornecedor de serviços autorizado.

(Tradução das instruções originais)

PORTUGUÊS

Atenção! Avisos de segurança adicionais para berbequins e chaves de fendas.

Utilize o punho auxiliar fornecido com a ferramenta. A perda de controlo pode causar lesões pessoais.
- Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta. O acessório de corte que entre em contacto com um fio com tensão eléctrica poderão fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
- Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o fixador possa entrar em contacto com a cablagem oculta. Os fixadores que entrem em contacto com um fio com tensão eléctrica poderão fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
Utilize grampos ou outro sistema prático para apoiar e fixar a peça numa plataforma estável. Segurar a peça com a mão ou contra o corpo pode causar instabilidade e perda de controlo.
- Antes de perfurar paredes, tectos ou chãos, verifique a localização de cablagem e tubos.
◆ Evite tocar na ponta de uma broca logo após a perfuração, uma vez que esta poderá estar quente.
- A utilização adequada é descrita neste manual de instruções.
A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ou danos materiais.

Segurança de terceiros

• Esta ferramenta não deve ser utilizada por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruldas acerca da sua utilização por uma pessoa responsável pela sua segurança.
• As crianças deverão ser vigiadas para que não mexam no aparelho.

Riscos residuais

Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, ofc. Mesmo com o cumprimento dos regulamentos de segurança relevantes e com a implementação de dispositivos de

PORTUGUÊS

(Tradução das instruções originais)

segurança, alguns riscos residuais não podem ser evitados. Estes incluem:

• Ferimentos causados pelo contacto com peças em rotação/movimento.
  ◆ Ferimentos causados durante a troca de peças, lâminas ou acessórios.
• Ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta durante períodos prolongados, certifique-se de que faz pausas regularmente.
  ◆ Danos auditivos.
  ♦ Problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela Directiva 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade profissional, deve ser considerada uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento.

Etiquetas colocadas na ferramenta

A ferramenta apresenta os seguintes símbolos de aviso juntamente com o código de data:

Atenção Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Instruções de segurança adicionais para baterias e carregadores (não fornecidos com a ferramenta)

Baterias

◆ Nunca tente abrir a bateria, seja qual for o motivo.
♦ Não exponha as pilhas à água.
- Não armazene em locais onde a temperatura possa exceder os 40 °C.

• Carregue apenas a temperaturas ambiente entre 10 °C e 40 °C.
• Carregue apenas com o carregador fornecido com a ferramenta.
• Ao eliminar as pilhas, siga as instruções indicadas na secção "Protecção do ambiente".

Não tente carregar baterias danificadas.

Carregadores

Utilize o seu carregador Stanley Fat Max apenas para carregar a bateria na ferramenta respectiva. Outras baterias podem rebentar, provocando ferimentos e danos.
◆ Nunca tente carregar baterias não recarregáveis.
♦ Substitua os cabos defeitucsos imediatamente.
♦ Não exponha o carregador à água.
♦ Não abra o carregador.

♦ Não manipule o interior do carregador.

O adaptador deverá ser utilizado apenas em espaços interiores.

Antes da utilização, leia o manual de instruções.

Segurança eléctrica

O seu carregador tem isolamento duplo. Por esse motivo, não precisa de ligação à terra. Verifique sempre se a tensão de alimentação corresponde à tensão indicada na placa de especificações. Nunca tente substituir a unidade do carregador por uma tomada de alimentação normal.

Se o cabo de alimentação estiver danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado Stanley Fat Max para evitar acidentos.

Componentes

Esta ferramenta inclui alguns ou todos os seguintes componentes.

1. Interruptor de velocidade variável
2. Patilha para a frente/para trás
3. Selector de modo/botão de ajuste do binário
4. Mandril
5. Selector de velocidade
6. Porta-pontas
7. Bateria
8. Luz de trabalho LED
9. Indicador do estado de carga
10. Clip de cinto

Fig. A

Atenção! Antes de montar, remova a bateria da ferramenta.

Colocar e remover a bateria (fig. B)

Para colocar a bateria (7), alinha-a com o receptáculo na ferramenta. Faça deslizar a bateria para dentro do recep-táculo e puxe até que a bateria se encaixe devidamente.
Para remover a bateria, pressione o botão de desbloqueio (13) enquanto retira, ao mesmo tempo, a bateria do receptáculo.

Colocar e remover uma broca ou ponta de aparafusadora

Esta ferramenta inclui um mandril sem chave para facilitar a troca de pontas.

◆ Bloqueie a ferramenta colocando a patilha para a frente para trás (2) na posição central.
♦ Abra o mandril rodando-o (4) com uma mão enquanto segura na ferramenta com a outra.
♦ Coloque o veio de pontas no mandril.
- Aperte firmemente o mandril rodando-o (4) com uma mão enquanto segura na ferramenta com a outra.

Esta ferramenta é fornecida com uma ponta de aparafusadora de extremidade dupla no porta pontas (6).

Para retirar a ponta de aparafusadora do suporte de pontas, levante-a do encaixe.
Para guardar a ponta de aparafusadora, encaixe-a com firmeza no porta pontas.

Utilização

Atenção Deixe a ferramenta funcionar ao seu próprio ritmo. Não a sobrecarregue.

Atenção! Antes de perfurar paredes, tectos ou chãos, verifique a localização de cablagem e tubos.

Carregar a bateria (fig. A)

A bateria precisa de ser carregada antes da primeira utilização e sempre que não consiga produzir energia suficiente em trabalhos habitualmente feitos sem dificuldade. A bateria pode aquecer durante o carregamento; isto é normal e não indica um problema.

Atenção! Não carregue a bateria a temperaturas ambientes abaixo de 10 °C ou acima de 40 °C. Temperatura de carregamento recomendada: aprox. 24 °C.

Nota: O carregador não irá carregar a bateria se a temperatura das células for inferior a 0 °C ou superior a 40 °C.

A bateria não deve ser retirada do carregador para que este carregue automaticamente quando a temperatura das células aquecer ou arrefecer.

(Tradução das instruções originais)

PORTUGUÊS

Para carregar a bateria (7), insira-a no carregador (11). A bateria só pode ser encaixada no carregador de uma forma. Não force. Certifique-se de que a bateria está completamente introduzida no carregador.
♦ Ligue o carregador e ligue-o à corrente. O indicador de carga (12) irá ficar em modo intermitente verde (lento).
O carregamento está concluído quando o indicador de carga (12) ficar verde de forma contínua. O carregador e a bateria podem ser deixados ligados indefinidamente com o LED acesso. O LED irá mudar para o estadó de intermitente a verde (a carregar) à medida que o carregador ocasionalmente preenche a carga da bateria. O indicador da carga (12) ficará acesso enquanto a bateria estiver fixa ao carregador ligado na tomada.
- As baterias descarregadas devem ser carregadas no espaço de 1 semana. A vida útil de uma bateria diminuirá muito se for guardada sem carga.

Deixar a bateria no carregador

O carregador e a bateria podem permanecer ligados com o LED acesso indefinidamente. O carregador irá manter a bateria completamente carregada.

Diagnóstico do carregador

Se o carregador detectar uma bateria fraca ou danificada, o indicador de carga (12) piscará rapidamente a vermelho. Proceda da seguinte forma:

♦ Volte a colocar a bateria (7).
- Se os indicadores de carga continuarem a piscar rapidamente a vermelho, utilize uma bateria diferente para determinar se o processo de carga está a funcionar correctamente.
- Se a bateria de substituição carregar correctamente, então a bateria original está defeituosa e deve ser entregue num centro de serviço para reciclagem.
- Se a bateria nova der a mesma indicação que a bateria original, leve o carregador até um centro de assistência autorizado para ser testado.

Nota: determinar se a bateria está defeituosa pode demorar até 60 minutos. Se a bateria estiver demasiado quente ou fria, o LED piscará alternadamente de modo rápido e lento, piscando uma vez a cada velocidade e repetindo o processo.

Seleccionar a direcção de rotação (fig. C)

Para perfuração e para apertar parafusos, utilize a rotação para a frente (no sentido dos ponteiros do relógio). Para soltar parafusos ou remover uma broca encravada, utilize a rotação para trás (no sentido contrário ao dos ponteiros do relógio).

Para seleccionar a rotação para a frente, empurre a patilha para a frente/para trás (2) para a posição da esquerda.

PORTUGUÊS

(Tradução das instruções originais)

Para selecionar a rotação para trás, pressione a patilha para a frente/para trás para a direita.
Para bloquear a ferramenta, coloque a patilha para trás/para a frente na posição central.

Seleccionar o modo de funcionamento ou o binário (fig. D)

Esta ferramenta é fornecida com um botão para seleccionar o modo de funcionamento e para definir o binário para apertar parafusos. Parafusos grandes e materiais duros requerem uma definição de binário mais elevada do que parafusos pequenos e materiais mais macios. O botão possui diversas opções para melhor se adaptar à sua aplicação.

Para perfurar em madeira, metal e plástico, coloque o botão (3) na posição de perfuração, alinhando o símbolo com a marca (14).
Para apertar parafusos, coloque o mandril de ajuste na posição pretendida. Se ainda não souber qual a posição apropriada, proceda da seguinte forma:
- Coloque o botão (3) na posição de binário mínimo. - Aperte o primeiro parafuso.
- Se o mecanismo forçar antes de atingir o resultado desejado, aumente a posição do botão e continue a apertar o parafuso. Repita até atingir a definição correcta. Utilize esta definição para os restantes parafusos.

Perfurar em pedra (fig. D e E)

Para perfurar em pedra, coloque o botão (3) na posição de perfuração de martelo, alinhando o símbolo com a marca (14).
- Deslize o selector de velocidade (5) para a parte da frente da ferramenta (2ª posição).

Selector de velocidade (fig. E)

Para perfurar aço e para aparafusar, deslize o selector de velocidade (5) na direcção da parte de trás da ferramenta (1ª posição).
Para perfurar outros materiais diferentes de aço, deslize o selector de velocidade (5) na direcção da parte da frente da ferramenta (2ª posição).

Perfurar/aparafusar

• Seleccione a rotação para a frente ou para trás utilizando a patilha para a frente/trás (2).
  Para ligar a ferramenta, prima o interruptor para ligar/ desligar (1). A velocidade da ferramenta depende de como pressiona o interruptor.
  Para desligar a ferramenta, solte o interruptor.

Luz de trabalho LED

A luz de trabalho LED (8) é activada automaticamente quando o gatilho é libertado. A luz de trabalho LED acende-se quando

o gatilho é parcialmente libertado, antes de a unidade entrar em funcionamento.

A ferramenta está equipada com um indicador do estado de carga. Este pode ser utilizado para apresentar o nível de carga actual da bateria durante a utilização.

♦ Prima o botão do indicador do estado de carga (9).

Sugestões para uma utilização ideal

Perfurar

• Aplique sempre uma pressão ligeira em linha recta com a broca.
• Pouco antes de a ponta da broca alcançar o lado oposto do material, reduza a pressão exercida na ferramenta.
  ◆ Utilize um bloco de madeira para proteger materiais que possam lascar.
  ◆ Utilize brocas espada para perfurar crifícios de grande diâmetro em madeira.
  ◆ Utilize brocas HSS para perfurar metal.
  ◆ Utilize brocas para pedra para perfurar pedra macia.
  ◆ Utilize um lubrificante para perfurar metais diferentes de ferro fundido e latão.
  Para melhor precisão, efectue um pequeno furo no centro do orifício a perfurar.

Aparafusar

◆ Utilize sempre o tipo e tamanho de pontas para aparafusadora correctos.
- Se os parafusos forem de difícil aperto, aplique uma pequena quantidade de líquido de lavagem ou sabão como lubrificante.
- Segure sempre a ferramenta e a ponta da aparafusadora em linha recta com o parafuso.

Manutenção

A sua ferramenta Stanley Fat Max foi concebida para funcionar por um longo período de tempo com uma manutenção mínima. Um funcionamento continuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta.

O seu carregador não necessita de manutenção para além da limpeza regular.

Atenção! Antes de ser realizada qualquer operação de manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador antes de o limpar.

- Limpe regularmente as saídas de ventilação da ferra- menta e o carregador com uma escova suave ou um pano seco.

• Limpe regularmente o compartimento do motor com um pano húmido.
• Não utilize nenhum produto de limpeza abrasivo cu a base de solvente.
  ♦ Abra o mandril regularmente e sacuda para remover qualquer vestígio de pó do seu interior.

Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e as baterias assinaladas com este símbolo não devem ser eliminados juntamente com o lixo doméstico normal.

Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas.

Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

	FMC625 (H1)
Tensão V	18
Velocidade sem carga Mín.	0-4000-1500
Binário máx. Km 514
Capacidade do mandril mm 13
Capacidade máx. de perfuração
Aço/madeira/pedra mm 12/36/13

Carregador
Tensão de entrada V		<	230 230
Tensão de salida V		<	20 18
Corrente A	2	2
Tempo de carga aprox.		min 45 - 120	45 - 120

Bateria		FMC685L	FMC687L	FMC688L
Tensão V	∞	18	18	18
Capacidade	Ah	1.5	2.0	4.0
Tipo		Li-Ion	Li-Ion	Li-Ion

Nível de pressão acústica de acordo com a norma EN 60745:

Pressão acústica ( I_tot ) 68,1 dB(A), variabilidade (K) 3 dB(A)

Potência acústica ( I_tot ) 99,1 dB(A), variabilidade (K) 3 dB(A)

Valores totais de vibração (soma vectores triax) de acordo com a EN 60745:

Parturar com percusso em betão |a_n|^1 < 3.1 m/s^2 , imprecisão (K) 1,5 m/s ^2

Parturar em meta |a_n|^1 < 2.5 m/s^2 , imprecisão (K) 1,5 m/s ^2

Aportar paraíusos sem percusso |a_n|^1 < 2.5 m/s^2 , imprecisão (K) 1,5 m/s ^2

(Tradução das instruções originais)

PORTUGUÊS

Declaração de conformidade CE

DIRECTIVA "MÁQUINAS"

FMC625 - Martelo perfurador/aparafusadora

A Stanley Fat Max declara que os produtos descritos em "dados técnicos" estão em conformidade com as seguintes normas: EN60745-1:2009+A11:2010 EN60745-2-1:2010

Estes produtos estão também em conformidade com a Directiva 2006/42/CE, 2014/30/UE e 2011/65/UE.

Para obter mais informações, contacte a Stanley Fat Max na morada indicada ou consulte o verso do manual.

O abaixo assinado é responsável pela compilação do ficheiro técnico e faz esta declaração em nome da Stanley Fat Max.

R. Laverick

A Stanley Europe confia na qualidade dos seus produtos e oferece aos clientes uma garantia de 12 meses a partir da data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

Para acionar a garantia, esta deve estar em conformidade com os termos e condições da Stanley Fat Max e terá de apresentar o comprovativo de compra ao vendedor ou a um agente de reparação autorizado. Os termos e condições da garantia de 1 ano da Stanley Europe e a localização do agente de reparação autorizado mais próximo pode ser obtido na Internet em www.2helpU.com ou contactando uma filial da Stanley Europe, cuja morada está indicada neste manual.

Visite o nosso Website www.stanley.eu/3 para registar o seu novo produto Stanley Fat Max e receber actualizações sobre novos produtos e ofertas especiais.

SVENSKA
