BRUKSANVISNING FMC625 STANLEY

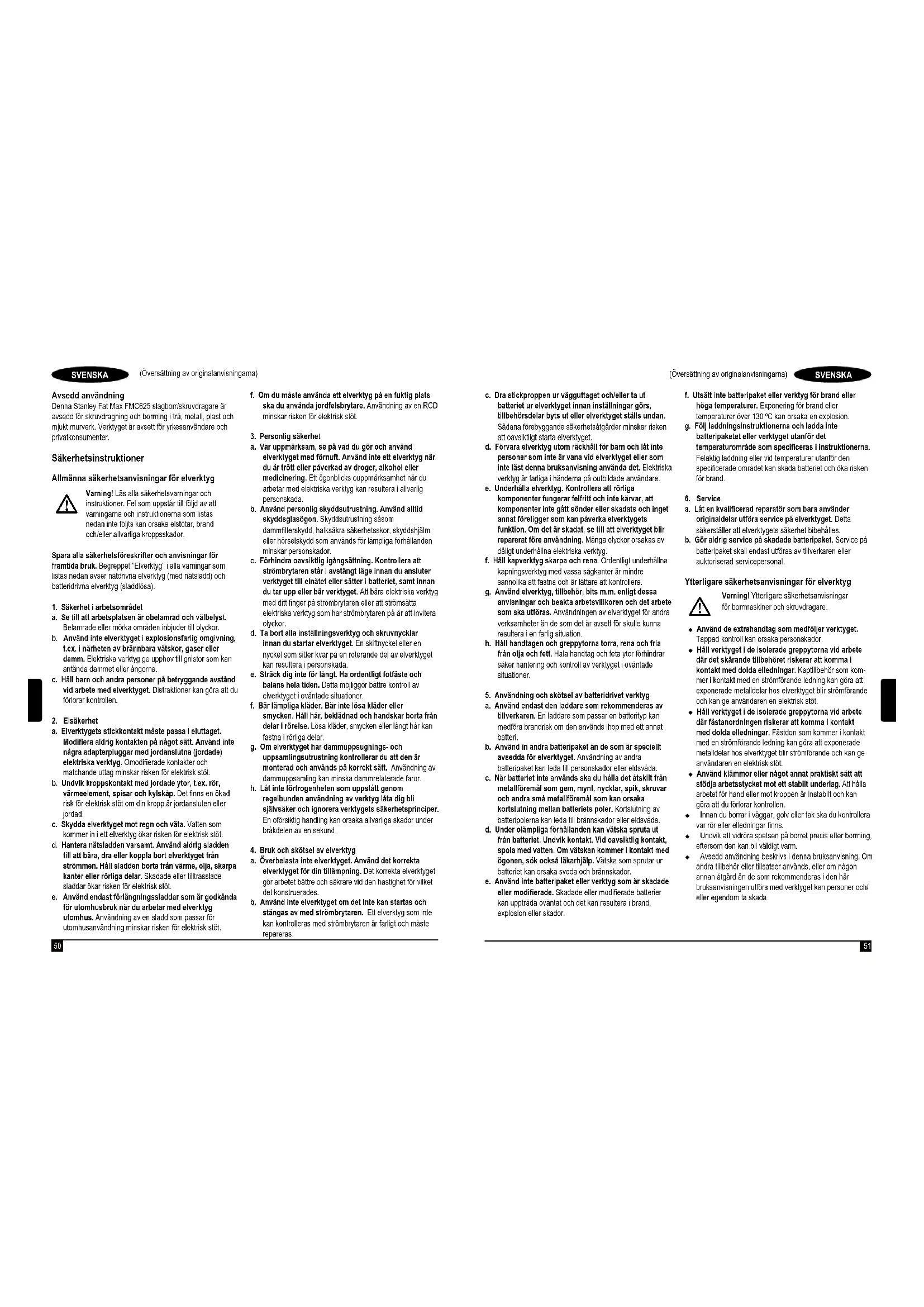

(Översättning av originalanvisningarna) SVENSKA Avsedd användning Denna Stanley Fat Max FMC625 slagborr/skruvdragare är avsedd för skruvdragning och borrning i trä, metall, plast och mjukt murverk. Verktyget är avsett för yrkesanvändare och privatkonsumenter. Säkerhetsinstruktioner Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsvarningar och instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet ”Elverktyg” i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Se till att arbetsplatsen är obelamrad och välbelyst. Belamrade eller mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna. c. Håll barn och andra personer på betryggande avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodierade kontakter och matchande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Skydda elverktyget mot regn och väta. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Hantera nätsladden varsamt. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt. f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Användning av en RCD minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ditt nger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada. e. Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om elverktyget har dammuppsugnings- och uppsamlingsutrustning kontrollerar du att den är monterad och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade faror. h. Låt inte förtrogenheten som uppstått genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörsdelar byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som inte är vana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elektriska verktyg är farliga i händerna på outbildade användare. e. Underhålla elverktyg. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll kapverktyg skarpa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar och beakta arbetsvillkoren och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation. h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och feta ytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Användning och skötsel av batteridrivet verktyg

a. Använd endast den laddare som rekommenderas av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri. b. Använd in andra batteripaket än de som är speciellt avsedda för elverktyget. Användning av andra batteripaket kan leda till personskador eller eldsvåda. c. När batteriet inte används ska du hålla det åtskilt från metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av batteripolerna kan leda till brännskador eller eldsvåda. d. Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador. e. Använd inte batteripaket eller verktyg som är skadade eller modierade. Skadade eller modierade batterier kan uppträda oväntat och det kan resultera i brand, explosion eller skador. f. Utsätt inte batteripaket eller verktyg för brand eller höga temperaturer. Exponering för brand eller temperaturer över 130 ºC kan orsaka en explosion. g. Följ laddningsinstruktionerna och ladda inte batteripaketet eller verktyget utanför det temperaturområde som speciceras i instruktionerna. Felaktig laddning eller vid temperaturer utanför den specicerade området kan skada batteriet och öka risken för brand.

a. Låt en kvalicerad reparatör som bara använder originaldelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. b. Gör aldrig service på skadade batteripaket. Service på batteripaket skall endast utföras av tillverkaren eller auktoriserad servicepersonal. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner och skruvdragare. u Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador. u Håll verktyget i de isolerade greppytorna vid arbete där det skärande tillbehöret riskerar att komma i kontakt med dolda elledningar. Kaptillbehör som kom- mer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Håll verktyget i de isolerade greppytorna vid arbete där fästanordningen riskerar att komma i kontakt med dolda elledningar. Fästdon som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. u Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. u Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. u Undvik att vidröra spetsen på borret precis efter borrning, eftersom den kan bli väldigt varm. u Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/ eller egendom ta skada.52 (Översättning av originalanvisningarna) SVENSKA

(Översättning av originalanvisningarna) SVENSKA Andras säkerhet u Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med verktyget. Återstående risker Ytterligare risker som inte nns med i de bifogade säkerhets- anvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och sä- kerhetsanordningar används kan vissa risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verk- tyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redska- pet används (exempel: arbete med trä, särskilt ek, bok och MDF.) Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedöm- ning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga en- ligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Etiketter på verktyget Följande varningssymboler nns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före använd- ning för att minska risken för personskador. Ytterligare säkerhetsinstruktioner för batterier och laddare (levereras inte med verktyget) Batterier u Försök aldrig öppna batteriet. u Utsätt inte batteriet för vatten. u Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C. u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verkty- get. u Följ instruktionerna som anges i avsnittet ”skydda miljön” när du kastar batterierna.

Försök inte ladda skadade batterier. Laddare u Laddaren från Stanley Fat Max får bara användas för att ladda batteriet i det verktyg som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador. u Försök aldrig ladda batterier som inte är uppladdnings- bara. u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning inomhus.

Läs bruksanvisningen före användning. Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nät- spänningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt. u Om nätsladden är skadad måste den bytas ut av tillverka- ren eller en auktoriserad Stanley Fat Max servicecenter för att farliga situationer ska undvikas. Funktioner Detta verktyg har några eller samtliga av följande funktioner.

3. Lägesväljare/ring för justering av vridmomentet

5. Hastighetsväljare

12. Laddningsindikator

Montering Varning! Ta ur batteriet innan du sätter ihop verktyget. Montera och ta bort batteriet (g. B) u Sätt i batteriet (7) genom att placera det i linje med kontakten på verktyget. Skjut in batteriet på dess plats och tryck tills batteriet snäpper på plats. u Ta ur batteriet genom att trycka på lösgörningsknappen (13) samtidigt som du drar ut batteriet från dess plats. Montera och ta bort en borr- eller skruvbit Verktyget är utrustat med en nyckelfri chuck så att du enkelt kan byta bits. u Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i mittenläget. u Öppna chucken genom att vrida den främre delen (4) med ena handen medan du håller verktyget med den andra. u Sätt borren i chucken. u Dra åt chucken hårt genom att vrida den främre delen (4) med ena handen medan du håller verktyget med den andra. Det här verktyget levereras med en dubbelsidig skruvbit i bitshållaren (6). u Skruvbiten tas bort från hållaren genom att den lyfts ut ur hållaren. u Förvara skruvbiten genom att trycka in den i hållaren. Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta det inte. Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns. Ladda batteriet (g. A) Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare klarades av. Batteriet kan bli varmt när det lad- das. Det är normalt och innebär inte att något är fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad laddningstem- peratur: cirka 24 °C. Obs! Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 0 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit. u Vid laddning av batteriet (7) sätter du det i laddaren (11). Batteriet kan bara placeras i laddaren på ett sätt. Använd inte våld. Se till att batteriet sitter ordentligt i laddaren. u Anslut laddaren till vägguttaget. Laddningsindikatorn (12) börjar blinka grönt (långsamt). När batteriet är laddat lyser laddningsindikatorn(12) med ett grönt fast sken. Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Indikatorn kommer emellanåt att börja blinka grönt (laddningsläge) eftersom laddaren då och då fyller på batteriets laddning. Laddningsindikatorn (12)lyser när batteriet sitter i laddaren och laddaren är ansluten till ett eluttag. u Urladdade batterier bör laddas inom en vecka. Om batterierna inte laddas när de är urladdade försämras batteritiden avsevärt. Lämna batteriet i laddaren Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat. Laddardiagnostik Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (12) att blinka rött snabbt. Gör så här: u Sätt i batteriet (7) igen. u Om laddningsindikatorn fortsätter att blinka rött snabbt kan du använda ett annat batteri för att kontrollera om laddningsprocessen fungerar som den ska. u Om det utbytta batteriet kan laddas utan problem är det gamla batteriet defekt och bör lämnas till ett servicecenter för återvinning. u Om problemet kvarstår med det nya batteriet bör du ta med laddaren till ett auktoriserat servicecenter. Obs! Det kan ta upp till 60 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn omväxlande rött snabbt och långsamt med en blinkning i varje hastighet. Välja rotationsriktning (g. C) När du borrar och drar åt skruvar använder du framåtgående (medurs) rörelser. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående (moturs) rörelse. u Du väljer framåtgående rörelse genom att trycka framåt-/ bakåtreglaget (2) åt vänster. u Du väljer bakåtgående rörelse genom att trycka framåt-/ bakåtreglaget åt höger. u Lås verktyget genom att sätta framåt-/bakåtreglaget i mit- tenläget.54 (Översättning av originalanvisningarna) SVENSKA

(Översättning av originalanvisningarna) SVENSKA Välja arbetssätt eller vridmoment (g. D) Detta verktyg är utrustat med en ring. Med ringen väljer du verktygets arbetssätt och ställer in vridmomentet vid skruvdragning. Stora skruvar och dragning av skruvar i hårda material kräver ett högre vridmoment än små skruvar och mjuka material. Ringen har många inställningsmöjligheter för att passa ditt arbete. u Vid borrning i trä, metall och plast vrider du ringen (3) till borrläget genom att passa in symbolen med markeringen (14). u Vid idragning av skruvar vrider du ringen till önskat läge. Om du inte vet vilket läge du ska välja gör du så här: - Ställ in ringen (3) på det lägsta vridmomentet. - Dra åt den första skruven. - Om kopplingen slår ifrån innan önskat resultat är uppnått ökar du ringinställningen och fortsätter att dra åt skruven. Upprepa tills du hittat rätt inställning. Använd denna inställning för de återstående skruvarna. Borra i murverk (g. D och E) u Vid borrning i murverk vrider du ringen (3) till slagborrläget genom att passa in symbolen med markeringen (14). u Skjut hastighetsväljaren (5) mot främre delen av verktyget (2:a växeln). Hastighetsväljare (g. E) u Vid borrning i stål och för skruvdragning drar du hastighetsväljaren (5) mot bakre delen av verktyget (1:a växeln). u Vid borrning i andra material än stål drar du hastighetsväl- jaren (5) mot främre delen av verktyget (2:a växeln). Borrning/skruvdragning u Välj framåt- eller bakåtgående rörelse genom att använda framåt-/bakåtreglaget (2). u Starta verktyget genom att trycka på strömbrytaren (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren. u Stäng av verktyget genom att släppa upp strömbrytaren. LED-arbetsbelysning LED-arbetsbelysningen (8) aktiveras automatiskt när strömbrytaren trycks ned. LED-arbetsbelysningen tänds när strömbrytaren är delvis nedtryckt, innan enheten startar. Laddningsindikatorns status Verktyget är utrustat med en indikator för laddningsstatus. Den visar batteriets laddningsnivå under användning. u Tryck på laddningsindikatorknappen (9). Råd för optimal användning Borrning u Tryck alltid lätt i arbetsriktningen.u Minska trycket på verktyget precis innan borrspetsen kom- mer igenom på arbetsstyckets andra sida. u Använd en träbit som stöd för arbetsstycken som kan splittras. u Använd borrar med sidoskär vid borrning av hål med stor diameter i trä. u Använd HSS-borrbits (snabbstål) vid borrning i metall.u Använd murverksbits vid borrning i mjukt murverk.u Använd smörjmedel när du borrar i metall, utom i gjutjärn och mässing. u Gör ett märke med en körnare i mitten av det hål som ska borras för att öka noggrannheten. Skruvdragning u Använd alltid skruvbits av rätt sort och storlek.u Om en skruv är svår att dra åt kan du använda lite disk- medel eller tvål som smörjmedel. u Håll alltid verktyget och skruvbiten i en rät linje i förhål- lande till skruven. Underhåll Detta Stanley Fat Max-verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget annat underhåll än regelbunden rengöring. Varning! Ta ut batteriet ur verktyget innan du utför något underhåll på verktyget. Dra ur sladden till laddaren innan du rengör den. u Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa. u Rengör kåpan regelbundet med en fuktig trasa.u Använd aldrig rengöringsmedel med lösnings- eller slipmedel. u Öppna chucken med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkter och batterier innehåller material som kan återan- vändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information nns tillgänglig på www.2helpU.com Tekniska data FMC625 (H1)Spänning V

Kapacitet Ah 1.5 2.0 4.0 Typ Li-Ion Li-Ion Li-Ion Ljudnivå enligt EN 60745:Ljudnivå (L ) 88,1 dB(A), osäkerhet (K) 3 dB(A)Ljudeffekt (L ) 99,1 dB(A), osäkerhet (K) 3 dB(A)Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:Slagborrning i betong (ah, ID) 13.1 m/s , osäkerhet (K) 1.5 m/s Borrning i metall (a h, D ) <2.5 m/s , osäkerhet (K) 1.5 m/s Skruvdragning utan slagfunktion (a ) <2.5 m/s , osäkerhet (K) 1.5 m/s

EG-deklaration om överensstämmelse MASKINDIREKTIV

FMC625 – Slagborr/skruvdragare Stanley Europe garanterar att produkterna som beskrivs under ”Tekniska data” uppfyller: EN60745-1:2009+A11:2010 EN60745-2-1:2010 De här produkterna överensstämmer även med direktivet 2006/42/EC, 2014/30/EU och 2011/65/EU. För ytterligare information, kontakta Stanley Europe på föl- jande adress eller se slutet av bruksanvisningen. Undertecknad är ansvarig för sammanställning av den teknis- ka len och gör denna förklaring å. Stanley Fat Max vägnar. R. Laverick Engineering Director Stanley Fat Max Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 30 juli 2018 Garanti Stanley Europe är övertygad om kvaliteten hos denna produkt och erbjuder kunder 12 månaders garanti från datumet inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de territorier som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Stanley Fat Maxs villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Stanley Europe ettåriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokal Stanley Europe kontor på adressen som angetts i denna bruksanvisning. Besök vår webbsida www.stanely.eu/3 för att registrera din nya Stanely Fat Max-produkt samt för att få information om nya produkter och specialerbjudanden.56 (Oversettelse av de opprinnelige instruksjonene) NORSK
