MANUAL DE UTILIZADOR KOCDP77X ELECTROLUX

PT Manual de instruções 400

RO Manual de utilizare 445

10. FUNCIONES ADICIONALES....74

10.1 Bloqueo....74

• Carriles telescópicos

10. FUNCIONES ADICIONALES

10.1 Bloqueo

OK - mantenga pulsado para apagarla.

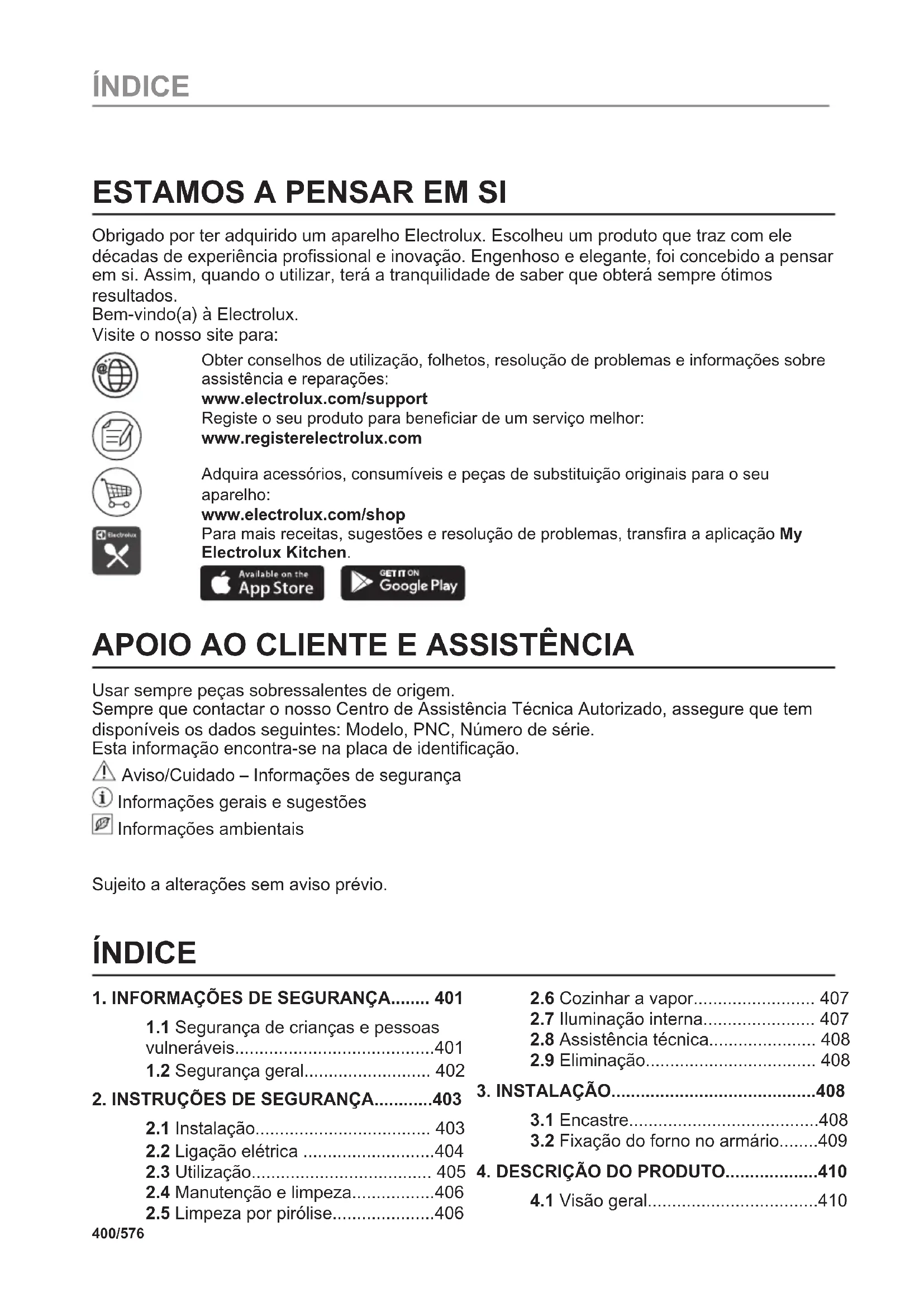

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que obterá sempre ótimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso site para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.electrolux.com/support

Registe o seu produto para beneficiar de um serviço melhor:

www.registerelectrolux.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

Para mais receitas, sugestões e resolução de problemas, transfira a aplicação My Electrolux Kitchen.

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o nosso Centro de Assistência Técnica Autorizado, assegure que tem disponíveis os dados seguintes: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

⚠ Aviso/Cuidado – Informações de segurança

i Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA..... 401

1.1 Segurança de crianças e pessoas vulneráveis....401

1.2 Segurança geral.... 402

1. INSTRUÇÕES DE SEGURANÇA......403

2.1 Instalação.... 403

2.2 Ligação elétrica ....404

2.3 Utilização.... 405

2.4 Manutenção e limpeza....406

2.7 Iluminação interna.... 407

2.8 Assistência técnica.... 408

2.9 Eliminação...... 408

1. INSTALAÇÃO....408

3.1 Encastre......408

3.2 Fixação do forno no armário.....409

1. DESCRIÇÃO DO PRODUTO......410

4.1 Visão geral....410

4.2 Acessórios.... 410

5. COMO LIGAR E DESLIGAR O FORNO. 411

5.1 Botões retráteis....411

5.2 Painel de commandos.... 411

6. ANTES DA PRIMEIRA UTILIZAÇÃO.....412

6.1 Limpeza inicial.... 412

6.2 Pré-aquecimento inicial.... 412

7. UTILIZAÇÃO DIÁRIA...... 413

7.1 Como definir: Tipos de aquecimento.... 413

7.2 Funções de aquecimento...... 414

7.3 Notas sobre: Ventilado com Resistência.... 415

7.4 Reservatório de água...... 415

7.5 Como definir: Cozedura assistida416

7.6 Cozedura assistida.... 417

8. FUNÇÕES DE RELÓGIO...... 422

8.1 Funções do relógio.... 422

8.2 Como definir: Funções do relógio423

9. COMO UTILIZAR: ACESSÓRIOS.....424

9.1 Inserir acessórios....424

9.2 Sonda térmica....425

10. FUNÇÕES ADICIONAIS......427

10.1 Bloquear.... 427

10.2 Desligar automático....427

10.3 Ventoinha de arrefecimento.....428

11. SUGESTÕES E DICAS......428

11.1 Ventilado com Resistência...... 428

11.2 Ventilado com Resistência - acessórios recomendados......430

11.3 Tabelas de cozedura para testes.... 430

12. MANUTENÇÃO E LIMPEZA...... 432

12.1 Notas sobre a limpeza......433

12.2 Como remover: Apoios para prateleiras ....433

12.5 Como limpar: Depósito de água 435

12.6 Como remover e instalar: Porta.436

12.7 Como substituir: Lâmpada.....438

13. RESOLUÇÃO DE PROBLEMAS......439

13.1 O que fazer se....439

13.2 Dados de assistência técnica.... 440

14. EFICIÊNCIA ENERGÉTICA......441

14.1 Informação do produto e ficha informativa do produto*......441

14.2 Poupança de energia....442

15. ESTRUTURA DO MENU.... 443

15.1 Menu....443

16. PREOCUPAÇÕES AMBIENTAIS......444

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por quaisquer ferimentos ou danos resultantes de instalação ou utilização incorretas. Guarde sempre as instruções em local seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou

instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• Apenas uma pessoa qualificada pode instalar este aparelho e substituir o cabo.
• Não use o aparelho antes de instalá-lo na estrutura embutida.

• Desligue o aparelho da fonte de alimentação antes de realizar qualquer manutenção.

• Se o cabo de alimentação elétrica estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos.

• AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque elétrico.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.
• Utilize sempre luvas de forno para retirar ou inserir acessórios ou recipientes de ir ao forno.
• Utilize apenas a sonda térmica (sensor de temperatura de núcleo) recomendada para este aparelho.
• Para remover os apoios para prateleiras, puxe primeiro a parte da frente do apoio para prateleiras e depois a extremidade traseira das paredes laterais. Instale os apoios para prateleiras na sequência inversa.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Não utilize agentes de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro, porque podem riscar a superfície e quebrar o vidro.
• Antes da limpeza pirolítica, retire todos os acessórios e depósitos/derrames excessivos da cavidade do forno.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.

• Não puxe o aparelho pela pega.

• Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Antes de montar o aparelho, verifique se a porta do forno abre sem limitações.
• O aparelho está equipado com um sistema de arrefecimento elétrico. É necessário utilizar a alimentação elétrica.

Altura mínima do armário (altura mínima do armá- rio debaixo do balcão)	590 (600) mm
Largura do armário 560 mm
Profundidade do armário 550 (550) mm
Altura da parte da frente do aparelho 594 mm
Altura da parte de trás do aparelho 576 mm
Largura da parte da frente do aparelho 595 mm
Largura da parte de trás do aparelho 559 mm
Profundidade do aparelho 569 mm
Profundidade de encastre do aparelho 548 mm
Profundidade com a porta aberta 1022 mm
Dimensão mínima da abertura de ventilação. Abertura localizada na parte inferior traseira	560x20 mm
Comprimento do cabo de alimentação elétrica. O cabo sai pelo canto traseiro direito	1500 mm
Parafusos de montagem 4x25 mm

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nosso Centro de Assistência Técnica.

• Não permita que algum cabo eléctrico toque na porta do aparelho ou no nicho abaixo do aparelho, especialmente quando a porta estiver quente.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Feche totalmente a porta do aparelho antes de ligar a ficha na tomada elétrica.
• Este aparelho é fornecido com ficha e cabo de alimentação.

Tipos de cabos aplicáveis para instalação ou substituição para a Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para informações sobre a secção do cabo, consulte a potência total na placa de características. Também pode consultar a tabela:

Potência total (W) Secção do cabo ( mm^2 )
máximo 1380 3 x 0.75
máximo 2300 3 x 1
máximo 3680 3 x 1.5

O cabo de terra (cabo verde/amarelo) tem de ser 2 cm mais comprido do que os cabos de fase e neutro (cabos azul e castanho).

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras, choque elétrico ou explosão.

• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desative o aparelho após cada utilização.

• Tenha cuidado quando abrir a porta do aparelho com o aparelho em funcionamento. Pode sair ar quente.

• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.

• Não aplique pressão sobre a porta aberta.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Abra a porta do aparelho com cuidado. A utilização de ingredientes com álcool pode provocar uma mistura de álcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparelho quando abrir a porta.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

- Para evitar danos ou descoloração no esmalte:

• não coloque recipientes de ir ao forno ou outros objetos diretamente sobre o fundo do aparelho.
  – não coloque folha de alumínio diretamente sobre o fundo da cavidade do aparelho.
• não coloque água diretamente no aparelho quente.
  – não mantenha pratos e alimentos húmidos no aparelho após acabar de cozinhar.

• tenha cuidado quando remover ou montar os acessórios.

• A eventual descoloração do esmalte ou do aço inoxidável não afeta o desempenho do aparelho.

• Utilize uma assadeira profunda para bolos húmidos. Os sumos de fruta provocam manchas que podem ser permanentes.
• Cozinhe sempre com a porta do aparelho fechada.
• Se o aparelho ficar instalado atrás de uma porta de armário, nunca feche a porta com o aparelho em funcionamento. Se a porta ficar fechada, poderá ocorrer acumulação de calor e humidade que podem danificar o aparelho, os móveis ou o piso. Não feche a porta do armário enquanto o aparelho não tiver arrefecido completamente após utilização.

2.4 Manutenção e limpeza

AVISO!

Risco de ferimentos, incêndio e danos no aparelho.

• Antes de qualquer ação de manutenção, desative o aparelho e desligue a ficha da tomada elétrica.
• Certifique-se de que o aparelho está frio. Existe o risco de quebra dos painéis de vidro.
• Substitua imediatamente os painéis de vidro se estiverem danificados. Contacte um Centro de Assistência Técnica Autorizado.

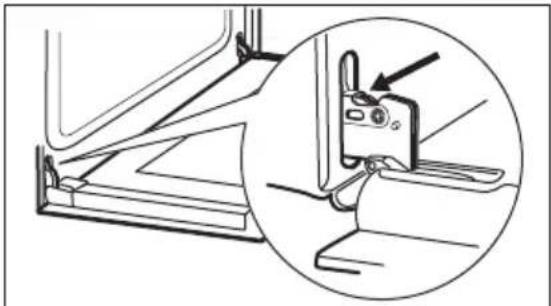

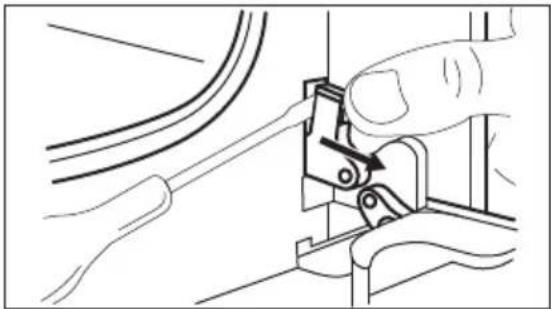

• Tenha cuidado quando remover a porta do aparelho. A porta é pesada!
• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.
• Se utilizar um spray para forno, siga as instruções de segurança da embalagem.

Risco de ferimentos / incêndio / emissão de produtos químicos (vapores) no Modo Pirolítico.

- Antes de executar a função de autolimpeza Pirolítica e antes da primeira utilização, remova o seguinte da cavidade do forno:

• todos os excessos de resíduos de alimentos, óleos e derrames ou depósitos de gordura;
  – todos os objetos amovíveis (incluindo as prateleiras e as calhas laterais fornecidas com o produto) e todos os tachos anti-aderentes, panelas, tabuleiros, utensílios, etc.

• Leia atentamente todas as instruções relativas à limpeza pirolítica.

• Mantenha as crianças afastadas do aparelho quando a limpeza pirolítica estiver a funcionar. O aparelho fica bastante quente e liberta ar quente pelas ranhuras de ventilação frontais.
• A limpeza pirolítica é uma operação efetuada com temperatura elevada e pode libertar fumos dos resíduos alimentares e dos materiais do aparelho, pelo que recomendamos vivamente o seguinte:

– providencie boa ventilação durante e após a limpeza pirolítica.
– providencie boa ventilação durante e após a primeira utilização com a temperatura máxima.

- Ao contrário das pessoas, algumas aves e alguns répteis podem ser extremamente sensíveis aos eventuais fumos emitidos durante o processo de limpeza dos fornos pirolíticos.

– Leve todos os animais de estimação (especialmente as aves) para uma área bem ventilada, afastando-os do aparelho durante e após a limpeza por pirólise e a primeira utilização com a temperatura máxima.

• Os animais de estimação pequenos também podem ser muito sensíveis às mudanças de temperatura localizadas nas proximidades dos fornos pirolíticos durante o funcionamento do programa de auto-limpeza pirolítica.
• As superfícies anti-aderentes de tachos, panelas, assadeiras, utensílios e outros objetos podem ser danificadas pela temperatura elevada da limpeza pirolítica dos fornos pirolíticos, assim como podem ser fonte de fumos nocivos em baixo grau.
• Os fumos libertados pelos fornos pirolíticos/resíduos de alimentos não são nocivos para pessoas, incluindo crianças e pessoas enfermas.

2.6 Cozinhar a vapor

AVISO!

Risco de queimaduras e danos no aparelho.

- O vapor libertado pode causar queimaduras:

• Não abra a porta do aparelho durante uma cozedura a vapor.
• Após uma cozedura a vapor, tenha muito cuidado quando abrir a porta do aparelho.

2.7 Iluminação interna

AVISO!

Risco de choque elétrico.

• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.
• Este produto contém uma fonte de luz da classe de eficiência energética G.
• Utilize apenas lâmpadas com as mesmas especificações.

2.8 Assistência técnica

• Para reparar o aparelho, contacte o Centro de Assistência Técnica Autorizado.
• Utilize apenas peças sobressalentes originais.

2.9 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.
• Remova o trinco da porta para evitar que crianças ou animais de estimação fiquem presos no aparelho.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Encastre

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Fixação do forno no armário

4. DESCRIÇÃO DO PRODUTO

4.1 Visão geral

32 4 14 5 6 7 8 9 13 ⑤ ④ ③ ② ① 12 11 10

1 Painel de commandos
2 Botão para os tipos de aquecimento
3 Visor
4 Botão de controlo
5 Gaveta da água
6 Elemento de aquecimento
7 Tomada para a sonda térmica
8 Lâmpada
9 Ventilador
10 Apoio para prateleira, amovível
11 Tubo de escoamento
12 Válvula de saída da água
13 Nível das prateleiras
14 Entrada de vapor

4.2 Acessórios

• Prateleira em grelha
  Para tachos, formas de bolos, assados.

• Tabuleiro para assar

Para bolos e biscoitos.

• Tabuleiro para grelhar/assar

Para cozer e assar ou como tabuleiro para recolher gordura.

- Sonda térmica

Para medir o grau de cozedura dos alimentos.

• Calhas telescópicas

Com as calhas telescópicas, pode colocar e remover as grelhas mais facilmente.

5. COMO LIGAR E DESLIGAR O FORNO

5.1 Botões retráteis

Para utilizar o aparelho, prima o botão. O botão fica saliente.

5.2 Painel de commandos

Campos do sensor do painel de controlo					Prima o botão	Rodar o botão
[02C5]		[02C5]		OK
Tempo-rizador	Aqueci-mento rápido	Luz	Sonda tér-mica	Confirmar a definição
Selecione um tipo de aquecimento para ligar o forno.
Rode o botão para as funções de aquecimento para a posição de desligado para desligar o forno.

12:34

Bloquear	Cozedura assistida	Limpeza	Definições	Aquecimento rápido
Indicadores do temporizador:		STOP

Barra de progresso - para temperatura ou tempo.A barra fica totalmente vermelha quando o forno atinge a temperatura definida.

Indicadores do depósito de água

6. ANTES DA PRIMEIRA UTILIZAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Limpeza inicial

Antes da primeira utilização, limpe o forno vazio e defina o tempo:
			00:00Acertar as horas. Premir OK

6.2 Pré-aquecimento inicial

Pré-aqueça o forno vazio antes da primeira utilização.
Passo 1	Remova todos os acessórios e apoios para prateleiras amovíveis do forno.
Passo 2	Regule a temperatura máxima para a função.☐Deixe o forno funcionar durante 1 hora.
Passo 3	Regule a temperatura máxima para a função.☐Deixe o forno funcionar durante 15 min.
i O forno pode emitir algum odor e fumo durante o pré-aquecimento. Certifique-se de que o espaço é ventilado.

7. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Como definir: Tipos de aquecimento

Começar a cozinhar
Passo 1 Passo 2
	°C
Selecione uma função de aquecimento.	Defina a temperatura.Premir OK

Cozinhar a vapor
Passo 1 Passo 2 Passo 3 Passo 4 Passo 5
				°C
Premir a tampa da gaveta da água para a abrir.	Encher a gaveta da água com 900 ml de água.	Empurrar a gaveta da água para a posição inicial.	Selecione a função de aquecimento a vapor.	Defina a temperatura.

7.2 Funções de aquecimento

Tipos de aquecimento normal

Tipo de aquecimento	Aplicação
Ventilado + Resistência Circ	Para cozer em até três posições de prateleira ao mesmo tempo e para secar alimentos. Defina a temperatura 20 - 40 °C abaixo da que utiliza com Calor superior/inferior.
Calor superior/inferior	Para cozer e assar alimentos numa posição de prateleira.
Humidade pouca	Esta função é adequada para carne, aves, pratos de forno e caçarolas. Graças à combinação de vapor com ar quente, a carne fica com uma tex-tura suculenta e tenra e com uma crosta estaladiça.
Função Pizza	Para cozer pizza. Para um tostado intenso e uma base crocante.
Aquecimento inferior	Para cozer bolos com bases estaladiças e conservar alimentos.
Congelados	Para deixar os alimentos de conveniência (por exemplo, batatas fritas, batatas em cunha ou crepes) estaladiços.
Ventilado com Resistência	Esta função foi concebida para poupar energia durante o cozinhado.Quando utilizar esta função, a temperatura na cavidade pode diferir a temperatura definida. É utilizado o calor residual. A potência do aquecimento pode ser reduzida. Para mais informações consulte o capítulo “Utilização diária”, notas sobre: Ventilado com Resistência.
Grelhador	Para grelhar alimentos finos e tostar pão.
Grelhador ventilado	Para assar peças de carne grandes ou aves com ossos numa posição da prateleira. Para fazer gratinados e alourar.
Menu	Para entrar no menu: Cozedura assistida, Limpeza, Definições.

7.3 Notas sobre: Ventilado com Resistência

Esta função foi utilizada para cumprir com os requisitos de classe de eficiência energética e design ecológico de acordo com as normas EU 65/2014 e EU 66/2014. Testes de acordo com a norma EN 60350-1.

A porta do forno deve estar fechada durante a cozedura para que a função não seja interrompida e o forno funcione com a mais alta eficiência energética possível.

Quando utiliza esta função, a lâmpada é automaticamente desativada após 30 seg.

Para instruções de cozedura, consulte o capítulo "Sugestões e dicas", Ventilado com Resistência. Para recomendações gerais sobre poupança de energia, consulte o capítulo "Eficiência Energética", Poupança de Energia.

7.4 Reservatório de água

Indicador do depósito de água
	O depósito está cheio.
	O depósito de água está meio cheio.
	O depósito está vazio. Volte a encher o depósito.
Se colocar demasiada água no depósito, a saída de segurança escoa o excesso de água para a parte inferior da cavidade. Remova a água com uma esponja.
Esvaziar o reservatório de água
Passo 1	Desligue o forno, deixe-o com a porta aberta e aguarde até o forno arrefecer.
Passo 2	Ligue o tubo de escoamento (C) à válvula de saída (A) através do conetor (B).
Passo 3	Mantenha a extremidade do tubo abaixo do nível de A e prima repetidamente B para recolher a água restante.
Passo 4	Retire C e B e seque o forno com uma esponja macia.

7.5 Como definir: Cozedura assistida

Cada prato deste submenu propõe uma função e uma temperatura recomendadas. Pode ajustar o tempo e a temperatura durante a cozedura.

Para alguns dos pratos, também pode cozinhar com:	A temperatura a que um prato é cozinhado:
• Sonda térmica • Mal passado	• Médio• Bem passado

Cozedura assistida - utilize-o para preparar rapidamente um prato com as definições padrão:
Passo 1 Passo 2 Passo 3 Passo 4
		I5
Entre no menu. Seleção Cozedura assistida. Prima OK		Seleção o prato.Premir OK	Coloque o prato no forno. Confirme a definição.

7.6 Cozedura assistida

Legenda
	Sonda térmica disponível. Coloque o Sonda térmica na parte mais espes- sa do prato. O forno desliga-se quando a temperatura definida Sonda térmica é atingi- da.
	Adicione água ao depósito.
	Pré-aqueça o forno antes de começar a cozinhar.
	Nível da prateleira.

Quando a função terminar, verifique se os alimentos estão prontos.

Prato Peso Nível de prateleira/ acessório Tempo de				duração
Carne de vaca
P1 Carne assada, mal passada		1 - 1,5 kg; pedaços com 4 - 5 cm de es-pessura		~ 40 min
P2 Carne assada, média				~ 50 min
P3 Carne assada, bem passada				~ 60 min
P4 Bife, médio 180 - 220 g por peça; fa-tias com 3 cm de es-pessura				~ 15 min
P5 Carne assada/ estufada (cos-teleta de pri-meira, redondo superior, flan-co espesso)		1,5 – 2 kg		~ 120 min
Prato	Peso Nível de prateleira/acsessório Tempo de			duração
P6 Carne assada, mal passada (aquecimento a baixa temperatura)		1 - 1,5 kg; pedaços com 4 - 5 cm de espessura	2; tabuleiro para assarUtilize as suas especiarias favoritas ou simplesmente sal e pimenta moída fresca. Frite a carne durante alguns minutos numa frigideira quente. Insira no forno.	~ 75 min
P7 Carne assada, média (aquecimento a baixa temperatura)				~ 85 min
P8 Carne assada, bem passada (aquecimento a baixa temperatura)				~ 130 min
P9 Filete, mal passado (aquecimento a baixa temperatura)		0,5 - 1,5 kg; pedaços com 5 - 6 cm de espessura	3; tabuleiro para assarUtilize as suas especiarias favoritas ou simplesmente sal e pimenta moída fresca. Frite a carne durante alguns minutos numa frigideira quente. Insira no forno.	~ 75 min
P10 Filete, médio (aquecimento a baixa temperatura)				~ 90 min
P11 Filete, concluído (aquecimento a baixa temperatura)				~ 120 min
Vitela [3A3B]
P12 Vitela assada (p. ex., pá)		0,8 - 1,5 kg; pedaços com 4 cm de espessura	4; assadeira numa prateleira em grelhaUtilize as suas especiarias favoritas. Adicione líquido. Assado coberto.	~ 80 min
Porco [0000C]
P13	Cachaço ou pá de porco assada	1,5 – 2 kg		~ 165 min
			assadeira numa prateleira em grelhaApós metade do tempo de cozedura, vire a carne.
P14	Porco assado(aquecimento a baixa tempe-ratura)	1,5 – 2 kg		~ 215 min
P15	Lombo, fres-co	1 - 1,5 kg; peças com 5 - 6 cm de espessura		~ 55 min
			assadeira numa prateleira em grelhaUtilize as suas especiarias favoritas.
P16	Entrecosto 2 - 3 kg; uti-lizar entre-costo com 2 - 3 cm de espessura			90 min
Borrego
P17	Perna de bor-rego com os-sos	1,5 - 2 kg; peças com 7 - 9 cm de espessura		~ 130 min
			assadeira no tabuleiro para assarAdicione líquido. Após metade do tempo de cozedura, vire a carne.
Aves
P18	Frango inteiro 1 - 1	,5 kg; fresco		~ 60 min
			caçarola no tabuleiro para assarUtilize as suas especiarias favoritas. Vire o frango após metade do tempo de coze-dura para obter um tostado uniforme.
P19	Meio frango 0,5 - 0	8 kg		~ 40 min
Prato	Peso Nível de prateleira/ acessório Tempo de			duração
P20	Peito de fran-go	180 - 200 g por peça		~ 25 min
			daçarola na prateleira em grelhaUtilize as suas especiarias favoritas. Fri-te a carne durante alguns minutos numa frigideira quente.
P21	Pernas de frango, fres-cas	-		~ 30 min
P22	Pato inteiro 2 - 3 kg			~ 100 min
			assadeira numa prateleira em grelhaUtilize as suas especiarias favoritas. Co-loque a carne numa assadeira. Vire o pato após metade do tempo de cozedu-ra.
P23	Ganso, inteiro 4 - 5 kg			~ 110 min
Outro
P24	Rolo de Carne 1 kg			~ 60 min
Peixe
P25	Peixe inteiro, grelhado	0,5 - 1 kg por peixe		~ 30 min
			tabuleiro para assarEncha o peixe com manteiga e utilize as suas especiarias e ervas favoritas.
P26	Filete de pei-xe	-		35 min.
			caçarola na prateleira em grelhaUtilize as suas especiarias favoritas.
Assados doces / sobremesas
P27	Cheesecake -		☐ 2; forma de mola ☑ de 28 cm na prateleira em grelha	90 min
P28	Bolo de maçã -		☐ 3; tabuleiro para assar	45 min
P29	Tarte de maçã coberta	-	☐ 2; forma circular na prateleira em grelha	40 min
P30	Tarte de maçã -		☐ 1; forma de tarte ☑ de 22 cm na prateleira em grelha	60 min
P31	Brownies 2 kg		☐ 3; tabuleiro para grelhar	30 min.
P32	Queques de chocolate	-	☐ 3; tabuleiro de queques na prateleira em grelha	25 min
P33	Bolo em forma de pão	-	☐ 2; tabuleiro de pão na prateleira em grelha	50 min
Vegetais / acompanhamentos
P34	Batatas assa-das	1 kg	☐ 2; tabuleiro para assarColoque as batatas inteiras com a pele no tabuleiro para assar.	50 min
P35	Batatas em forma de cu-nha	1 kg	☐ 3; tabuleiro para assar forrado com papel vegetalUtilize as suas especiarias favoritas.Corte as batatas em pedaços.	35 min.
P36	Legumes mis-turados	1 – 1,5 kg	☐ 3; tabuleiro para assar forrado com papel vegetalUtilize as suas especiarias favoritas.Corte os legumes em pedaços.	30 min.
P37	Crequetes congelados	0,5 kg	☐ 3; tabuleiro para assar	25 min
P38	Batatas con-geladas	0,75 kg	☐ 3; tabuleiro para assar	25 min
Prato	Peso Nível de prateleira/acsessório Tempo de			duração
Gratinados, pão e pizza → 📄→
P39	Lasanha de carne/vege-tais com pra-tos de massa seca	1 – 1,5 kg	2; caçarola na prateleira em gre-lha	55 min
P40	Batatas grati-nadas (batatas cruas)	1 – 1,5 kg	1; caçarola na prateleira em gre-lhaRode o prato após metade do tempo de cozedura.	60 min
P41	Pizza fresca, fina	-	2; tabuleiro para assar forra-do com papel vegetal	35 min.
P42	Pizza fresca, grossa	-	2; tabuleiro para assar forrado com papel vegetal	25 min
P43	Quiche -		2; forma de assar na prateleira em grelha	45 min
P44	Baguete/Ciabatta/Pão branco	0,8 kg	2; tabuleiro para assar forra-do com papel vegetalMais tempo necessário para o pão bran-co.	50 min
P45	Pão integral/centeio/escu-ro integral em forma de pão	1 kg	2; tabuleiro para assar forrado com papel vegetal / prateleira em gre-lha	60 min

8. FUNÇÕES DE RELÓGIO

8.1 Funções do relógio

Função de relógio Aplicação
[0462]	Conta-minutos. É emitido um sinal sonoro quando o tempo terminar.
[SA68]	Tempo para cozinhar. Quando o temporizador termina é emitido um sinal sonoro e a função de aquecimento pára.
[K802]	Atraso do temporizador. Para adiar o início e/ou final do cozinhado.
[HBKH]	Temporizador crescente. O máximo é de 23 h 59 min. Esta função não afeta o funcionamento do forno.Para ligar e desligar a Temporizador crescente selecione: Menu, Definições.

8.2 Como definir: Funções do relógio

Como definir: Hora
Passo 1 Passo 2 Passo 3
para alterar a hora do dia, entre no menu e selecione Definições, Hora do dia.	Acertar o relógio.	Premir: OK

Como definir: Conta-minutos
Passo 1	O visor mos-tra:0:00	Passo 2 Passo 3
Premir:		Definir a Conta-minutos	Premir: OK
i O temporizador inicia a contagem decrescente imediatamente.
Como definir: Tempo para cozinhar
Passo 1 Passo 2		O visor mos-tra:0:00	Passo 3 Passo 4
Escolha uma fun-ção de aqueci-mento e defina a temperatura.	Prima repetida-mente:		Defina o tempo da cozedura.	Premir:OK
i O temporizador inicia a contagem decrescente imediatamente.

Como definir: Atraso do temporizador
Passo 1	Passo 2	O visor apresenta: hora do dia. INI-CIAR	Passo 3 Passo 4		O visor mostra: --:-- PA-RAR	Passo 5 Passo 6
Selecione a função de aquecimento.	Prima repetida-mente:		Defina a hora de início.	Premir: OK.		Defina a hora de fim.	Premir: OK.
i O temporizador inicia a contagem decrescente a uma hora de início definida.

9. COMO UTILIZAR: ACESSÓRIOS

9.1 Inserir acessórios

Um pequeno entalhe na parte inferior aumenta a segurança. Os entalhes são também dispositivos anti-inclinação. A armação elevada à volta da prateleira impede que os recipientes deslizem para fora da prateleira.

Prateleira em grelha:Introduza a prateleira entre as barras-guia dos apoios para prateleiras e certifique-se de que os pés de apoio ficam para baixo.
Tabuleiro para assar / Tabuleiro para grelhar:Introduza o tabuleiro entre as barras-guia do apoio para prateleiras.
Prateleira em grelha, Tabuleiro para assar / Tabuleiro para grelhar:Introduza o tabuleiro entre as barras-guia dos apoios para prateleiras e a prateleira em grelha sobre as barras imediatamente acima.

9.2 Sonda térmica

Devem ser definidas duas temperaturas:
A temperatura do forno.	A temperatura de núcleo.

Para cozinhar com os melhores resultados:
Os ingredientes devem estar à temperatura ambiente.	Não a utilize para pratos líquidos.	Durante a cozedura, deve permanecer no prato.

Passo 1 Ligar o forno.
Passo 2 Seleção um tipo de aquecimento e, se necessário, a temperatura do forno.
Passo 3 Introduzir: Sonda térmica.
Carne, aves e peixe Caçarola
Introduza a extremidade da Sonda térmica no centro da carne ou do peixe, na parte mais grossa que for possível. Certifique-se de que introduz pelo menos 3/4 da Sonda térmica no interior do prato.	Introduza a extremidade da Sonda térmica exata-mente no centro da caçarola. Sonda térmica de-ve ficar estável no mesmo sítio durante a coze-dura. Utilize um ingrediente sólido para conseguir isso. Utilize a borda da assadeira para apoiar a pega de silicone do Sonda térmica. A ponta do Sonda térmica não deve tocar no fundo da assa-deira.
Passo 4 Ligue o Sonda térmica na tomada da parte da frente do forno.O visor apresenta a temperatura atual de: Sonda térmica.
Passo 5 - prima para regular a temperatura de núcleo da sonda.
Passo 6 OK - prima para confirmar.Quando os alimentos atingem a temperatura selecionada, é emitido um sinal sonoro.Pode escolher parar ou continuar o cozinhado para se certificar que os alimentos es-tão bem cozinhados.

Passo 7 Retire a Sonda térmica ficha da tomada e retire o prato do forno.

AVISO!

Existe o perigo de queimaduras porque o Sonda térmica fica quente. Tenha cuidado quando a desligar e retirar do alimento.

10. FUNÇÕES ADICIONAIS

10.1 Bloquear

Esta função evita uma alteração acidental da função do forno.
Ligá-la com o forno a funcionar – a cozedura definida continua, o painel de controlo fica bloqueado.Ligá-la com o forno desligado – não é possível ligar o forno, o painel de controlo está bloqueado.
	OK - mantenha premido para ligar a função.É emitido um sinal sonoro.	OK - mantenha premido para desligar.
3 x fica intermitente quando o bloqueio está ativo.

10.2 Desligar automático

Por questões de segurança, o forno desativa-se ao fim de algum tempo se estiver alguma função de aquecimento ativa e não houver alteração de quaisquer configurações.

(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - máximo 3

A Desativação Automática não funciona com as seguintes funções: Luz, Sonda térmica, Atraso do temporizador.

10.3 Ventoinha de arrefecimento

Quando o forno está a funcionar, a ventoinha de arrefecimento é ativada automaticamente para manter as superfícies do forno frias. Se desligar o forno, a ventoinha de arrefecimento pode continuar a funcionar aé o forno arrefecer.

11. SUGESTÕES E DICAS

11.1 Ventilado com Resistência

Para obter os melhores resultados, siga as sugestões indicadas na tabela abaixo.

		(°C) (min.)
Pastéis doces, 16 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 20 - 30
Pastéis, 9 unidas-des	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 30 - 40
Pizza, congelada, 0,35 kg	prateleira em grelha 220 2	10 - 15
Torta Suíça tabuleiro	para assar ou tabuleiro para recolha de gorduras	170 2 25 - 35
Brownie tabuleiro para assar ou tabuleiro para recolha de gorduras		175 3 25 - 30
Soufflé, 6 unidas-des	formas pequenas de ce-râmica na prateleira em grelha	200 3 25 - 30
Base flan massa lev.	forma de base de flan na prateleira em grelha	180 2 15 - 25
Bolo Victoria assadeira na prateleira em grelha		170 2 40 - 50
Peixe escalfado, 0,3 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 3 20 - 25
Peixe inteiro, 0,2 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 3 25 - 35
Filete de peixe, 0,3 kg	forma de piza na prate-leira em grelha	180 3 25 - 30
Carne escalfada, 0,25 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	200 3 35 - 45
Shashlik, 0,5 kg tabuleiro para assar ou tabuleiro para recolha de gorduras		200 3 25 - 30
Biscoitos, 16 uni-dades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 20 - 30
Macarons, 24 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 25 - 35
Queques, 12 uni-dades	tabuleiro para assar ou tabuleiro para recolha de gorduras	170 2 30 - 40
Pastelaria salga-da, 20 unidades	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 2 25 - 30
Biscoitos de mas-sa fina, 20 unida-des	tabuleiro para assar ou tabuleiro para recolha de gorduras	150 2 25 - 35
Tarteletes, 8 uni-dades	tabuleiro para assar ou tabuleiro para recolha de gorduras	170 2 20 - 30
Legumes, escal-fados, 0,4 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 3 35 - 45
Omeleta de legu-mes	forma de piza na prate-leira em grelha	200 3 25 - 30
Legumes medi-terrânicos, 0,7 kg	tabuleiro para assar ou tabuleiro para recolha de gorduras	180 4 25 - 30

11.2 Ventilado com Resistência - acessórios recomendados

Utilize os tabuleiros e recipientes escuros e não refletores. Têm melhor absorção do calor do que a loiça de cor clara e refletora.

Forma para pizza	Assadeira	Formas individuais	Forma com base para flan
Escuro, não refletor28 cm de diâmetro	Escuro, não refletor26 cm de diâmetro	Vitrocerâmica8 cm de diâmetro, 5 cm de altura	Escuro, não refletor28 cm de diâmetro

11.3 Tabelas de cozedura para testes

Informação para institutos de teste

Testes de acordo com a norma IEC 60350-1.

				(°C) (min)
Bolos peque-nos, 20 por ta-buleiro	Calor su-perior/infe-rior	Tabuleiro para as-sar	3 170 20 - 30 -
Bolos peque-nos, 20 por ta-buleiro	Ventilado + Resistên-cia Circ	Tabuleiro para as-sar	3 150 -	160	20 - 35 -
Bolos peque-nos, 20 por ta-buleiro	Ventilado + Resistên-cia Circ	Tabuleiro para as-sar	2 e 4 150 -	160	20 - 35 -
Tarte de maçã, 2 formas, ∅ 20 cm	Calor su-perior/infe-rior	Prateleira em grelha	2 180 70 - 90 -
Tarte de maçã, 2 formas, ∅ 20 cm	Ventilado + Resistên-cia Circ	Prateleira em grelha	2 160 70 - 90 -
Pão-de-ló, for-ma de bolo de ∅26 cm	Calor su-perior/infe-rior	Prateleira em grelha	2 170 40 - 50	Pré-aqueça o for-		no durante 10 mi-nutos.
Pão-de-ló, for-ma de bolo de ∅26 cm	Ventilado + Resistên-cia Circ	Prateleira em grelha	2 160 40 - 50	Pré-aqueça o for-		no durante 10 mi-nutos.
Pão-de-ló, for-ma de bolo de ∅26 cm	Ventilado + Resistên-cia Circ	Prateleira em grelha	2 e 4 160 40	- 60 Pré-aqueça o for-		no durante 10 mi-nutos.
Pão pe-queno	Ventilado + Resistên-cia Circ	Tabuleiro para as-sar	3 140 -	150	20 - 40 -
Pão pequeno	Ventilado + Resistência Circ	Tabuleiro para assar	2 e 4 140 -	150	25 - 45 -
Pão pequeno	Calor superior/inferior	Tabuleiro para assar	3 140 -	150	25 - 45 -
Tosta, 4 - 6 unidades	Grelhador Prateleira em grelha		4 máx. 2 - 3 mi-		nutos para o primeiro lado; 2 - 3 minutos para o segundo lado	Pré-aqueça o forno durante 3 minutos.
Hambúrguer de vaca, 6 unidades, 0,6 kg	Grelhador Prateleira em grelha e tabuleiro de recolha de gorduras		4 máx. 20 -	30 Coloque a prate-		leira em grelha no quarto nível e o tabuleiro de recolha de gorduras no terceiro nível do forno. Vire os alimentos a meio do tempo de co-zedura.Pré-aqueça o forno durante 3 minutos.

12. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

Limpe a parte da frente do forno com um pano macio com água morna e um detergente suave.

Utilize uma solução de limpeza para limpar as superfícies metálicas.

Limpe manchas com um detergente suave.

Utilização di- ária

Limpe a cavidade após cada utilização. A acumulação de gordura ou outros resíduos pode provocar incêndios.

Pode ocorrer condensação de humidade no forno ou nos painéis de vidro da porta. Para diminuir a condensação, deixe o forno funcionar durante 10 minutos antes da cozedura. Não guarde alimentos no forno durante mais de 20 minutos. Seque a cavidade com um pano macio após cada utilização.

Acessórios

Limpe todos os acessórios do forno após cada utilização e deixe-os secar. Utilize um pano macio com água morna e um detergente suave. Não lave os acessórios na máquina de lavar loiça

Não limpe acessórios anti-aderentes utilizando detergentes abrasivos ou objetos afiados.

12.2 Como remover: Apoios para prateleiras

Retire os apoios para prateleiras para limpar o forno.

Passo 1 Desligar o forno e aguardar até estar frio.

Passo 2 Puxe a parte da frente do apoio para prateleiras para fora da parede lateral.

Passo 3 Puxe a parte de trás do apoio para prateleiras para fora da parede lateral e retire-o.

Passo 4 Instale os apoios para prateleiras na sequência inversa. Os pinos de fixação das calhas telescópicas devem ficar virados para a frente.

Se existirem outros aparelhos instalados no mesmo armário, não os utilize enquanto estiver a utilizar esta função. Isso pode danificar o forno.

Antes da Limpeza pirolítica:
Desligue o forno e aguar-de até estar frio.	Remova todos os acessórios. Limpe a base do forno e a porta interna de vidro com água mor-na, um pano macio e detergente suave.

Limpeza pirolítica
Passo 1	Aceda ao menu: Limpeza
Opção Duração
C1 - Limpeza ligeira 1 h
C2 - Limpeza normal 1 h 30 min
C3 - Limpeza completa 2 h 30 min
Passo 2	OK – prima para selecionar o programa de limpeza.
Passo 3	OK – prima para iniciar a limpeza.
Passo 4 Após a limpeza, rode o botão das funções de aquecimento para a posição de desligado.
i Durante a limpeza, a luz do forno está apagada.
Quando o forno atinge a temperatura definida, a porta é bloqueada. Até a porta desbloquear, o visor apresenta:
Quando a limpeza termina:
Desligue o forno e aguar-de até estar frio.	Limpe a cavidade com um pa-no macio.	Retire os resíduos do fundo da cavidade.

O forno avisa quando for necessário limpá-lo com a limpeza pirolítica.
pisca no visor durante 5 segundos após ca-da sessão de cozedura.	Para desligar o aviso, introduza o Menu e seleccione Definições, Aviso de limpeza.

12.5 Como limpar: Depósito de água

Passo 1	Desligue o forno.
Passo 2	Coloque um tabuleiro por baixo da entrada de vapor.
Passo 3	Verta água para a gaveta da água: 850 ml. Adicione ácido cítrico: 5 colheres de chá. Aguarde durante 60 min.
Passo 4	Ligue o forno e selecione a função: Pouca humidade. Defina a temperatura para 230°C. Desligue o forno após 25 minutos e aguarde até que esteja frio.
Passo 5	Ligue o forno e selecione a função: Pouca humidade. Defina a temperatura entre 130 e 230°C. Desligue o forno após 10 minutos e aguarde até que esteja frio.
i Para prevenir resíduos de calcário, esvazie o depósito da água depois de cada cozinhado a vapor.

Quando a limpeza termina:
Desligue o forno. Esvazie o depósito da água. Consulte em "Utilização diária" o capítulo “Esvaziar o depósito de água”.	Lave o depósito da água e limpe o resíduo de calcário remanescente com um pa-no macio.	Limpe o tubo de es-coamento com água quente e detergente suave.

A tabela abaixo apresenta o índice de dureza da água (dH) com o correspondente nível de depósito de cálcio e a qualidade da água. Quando a dureza da água exceder o nível 4, encha a gaveta da água com água engarrafada.

Dureza da água Tira de teste Depósito de		cálcio (mg/l)	Classificação da água	Limpe o depósito de água a cada
Nível dH
1 0 - 7 0 - 50 macia 75 ciclos				meses
2 8 - 14 51 - 100 moderada-			mente dura	50 ciclos - 2 meses
3 15 - 21 101 - 150 dura 40 ci				meses
4 22 - 28 superior a 151 muito	os - 1			mês

12.6 Como remover e instalar: Porta

A porta do forno tem três painéis de vidro. Pode remover a porta do forno e os painéis de vidro internos para os limpar. Leia todas as instruções sobre "Remoção e instalação da porta" antes de remover os painéis de vidro.

CUIDADO!

Não utilize o forno sem os painéis de vidro.

Passo 1 Abra totalmente a porta e localize a dobradiça no lado direito da porta.
Passo 2 Utilize uma chave de fendas para le- vantar e rodar totalmente a alavanca da dobradiça do lado direito.
Passo 3 Localize a dobradiça no lado esquer- do da porta.
Passo 4 Levante e rode totalmente a alavanca na dobradiça esquerda.
Passo 5	Fecha a porta do forno até meio, parando na primeira posição de abertura. Em seguida, levante e puxe a porta e remova-a dos encaixes.
Passo 6	Coloque a porta numa superfície estável protegida por um pano macio.
Passo 7	Segure no friso da porta (B) no rebor-do superior da porta, nos dois lados,e pressione para dentro para soltar o fecho de encaixe.
Passo 8	Puxe o friso da porta para a frente para o remover.
Passo 9	Segure nas extremidades superiores dos painéis de vidro da porta e puxe-os para fora, um de cada vez, com cuidado. Comece pelo painel superi-or. Certifique-se de que o vidro desli-za totalmente para fora dos suportes.
Passo 10	Limpe os painéis de vidro com água e sabão Seque cuidadosamente os pai-neis de vidro. Não lave os acessórios na máquina de lavar loiça.
Passo 11	Após a limpeza, instale os painéis de vidro e a porta do forno.

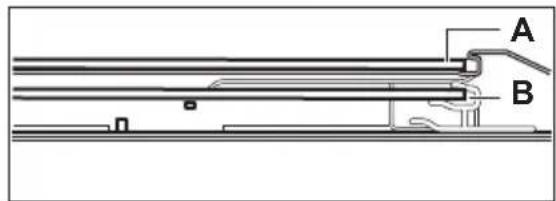

Certifique-se de que coloca os painéis de vidro (A e B) pela ordem correcta. Verifique o símbolo/impressão no lado do painel de vidro, cada um dos painéis de vidro parece diferente para facilitar a desmontagem e a montagem.

Quando instalado corretamente, o friso para porta emite um clique.

Certifique-se de que instala o painel de vidro do meio corretamente nos respetivos encaixes.

A B

A B

12.7 Como substituir: Lâmpada

AVISO!

Risco de choque elétrico.

A lâmpada pode estar quente.

Segure sempre a lâmpada de halogéneo com um pano para evitar a queima de resíduos de gordura na lâmpada.

Antes de substituir a lâmpada:
Passo 1 Passo 2 Passo 3
Desligue o forno. Aguarde até que o forno esteja frio.	Desligue o forno da corrente elétrica.	Coloque um pano no fundo da cavidade.

Lâmpada posterior

Passo 1	Rode a proteção de vidro para a retirar.
Passo 2	Limpe a cobertura de vidro.
Passo 3	Substitua a lâmpada por uma lâmpada adequada, resistente ao calor até 300 °C.
Passo 4	Instale a cobertura de vidro.

13. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

13.1 O que fazer se...

Em quaisquer casos não incluídos nesta tabela, contacte um centro de assistência autorizado.

O forno não liga ou não aquece
Problema Verificar se...
Não consegue ativar ou utilizar o forno. O forno está ligado corretamente à corrente elétrica.
O forno não aquece. O desligar automático foi de sativado.
O forno não aquece. A porta do forno está fechada.
O forno não aquece. O fusível não está fundido.
O forno não aquece. O Bloqueio está desativado.

Componentes
Problema Verificar se...
A lâmpada está desligada. Ventilado com Resistência - está ativada.
A lâmpada não funciona. A lâmpada está fundida.
A Sonda térmica não funciona. A ficha Sonda térmica está completamente inserida na tomada.

Códigos de erro
O visor mostra... Verificar se...
Err C2 Retirou a ficha da Sonda térmica da tomada.
Err C3 A porta do forno está fechada ou o bloqueio da porta não está partido.
Err F102 A porta do forno está fechada.
Err F102 O bloqueio da porta não está partido.
00:00 Houve um corte de energia. Definir a hora do dia.
Se o visor apresentar um código de erro que não esteja presente nesta tabela, desligue e volte a ligar o quadro elétrico de casa para reiniciar o forno. Se o código de erro recorrer, contacte um Centro de Assistência Técnica Autorizado.

Limpeza
Problema Verificar se...
Existe água na cavidade do forno. Não existe demasiada água no depósito de água.
- o indicador está desligado.	Existe água suficiente no depósito de água. Se a água começar a escapar no forno e o indicador continuar apagado, contacte uma centro de assistência autorizado.
- o indicador está ligado.	Existe água suficiente no depósito. Se o depósito estiver cheio e o indicador continuar ace-so, contacte uma centro de assistência autorizado.
A cozedura a vapor não funciona. Não existe resíduo de calcário na abertura de entrada de vapor.
A cozedura a vapor não funciona. Existe água no depósito de água.
Esvaziar o depósito de água demora mais de três minutos ou há fuga de água na abertura de entrada de vapor.	Não existe resíduo de calcário na abertura de entrada de vapor. Limpe o depósito de água.

13.2 Dados de assistência técnica

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado.

Os dados necessários para o centro de assistência técnica encontram-se na placa de identificação do aparelho. A placa de características está na moldura frontal da cavidade do forno. Não remova a placa de características da cavidade do forno.

Recomendamos que escreva os dados aqui:
Modelo (MOD.)
Número do produto (PNC)
Número de série (S.N.)

14. EFICIÊNCIA ENERGÉTICA

14.1 Informação do produto e ficha informativa do produto\*

Nome do fornecedor Electrolux
Identificação do modelo	EOC6P77V 949494801EOC6P77X 949494813KOCDP77X 949494820
Índice de Eficiência Energética 81.2
Classe de eficiência energética A+
Consumo de energia com uma carga normal, modo convencional	0.93 kWh/ciclo
Consumo de energia com uma carga padrão, modo de ventilação forçada	0.69 kWh/ciclo
Número de cavidades 1
Fonte de calor Eletricidade
Volume 72 l
Tipo de forno Forno encastrado
Massa	EOC6P77V 33.7 kg
	EOC6P77X 33.4 kg
	KOCDP77X 34.2 kg

* Para a União Europeia de acordo com os Regulamentos 65/2014 e 66/2014 da UE. Para a República da Bielorrússia de acordo com a norma STB 2478-2017, Anexo G; STB 2477-2017, Anexos A e B. Para a Ucrânia de acordo com a norma 568/32020.

A classe de eficiência energética não se aplica na Rússia.

EN 60350-1 - Aparelhos de cozinha elétricos domésticos - Parte 1: Fogões, fornos, fornos a vapor e grelhadores - Métodos para medir o desempenho.

14.2 Poupança de energia

O forno possui funções que ajudam a poupar energia nos cozinhados de todos os dias.

Certifique-se de que a porta do forno está fechada quando o forno funcionar. Não abra a porta do forno muitas vezes durante o funcionamento. Mantenha a junta da porta limpa e certifique-se de que está bem fixa na posição correta.

Utilize recipientes de metal para melhorar a poupança de energia.

Sempre que possível, não pré-aqueça o forno antes de cozinhar.

Quando preparar vários pratos de uma vez, reduza ao mínimo possível os intervalos entre confeções.

Cozinhar com a ventoinha

Sempre que possível, utilize as funções de cozedura que utilizam a ventoinha, para poupar energia.

Aquecimento residual

O ventilador e a lâmpada continuam ligadas. Quando desligar o forno, o visor indica o calor residual. Pode utilizar esse calor para manter os alimentos quentes.

Quando a duração da cozedura for superior a 30 min, reduza a temperatura do forno para 3 a 10 min no mínimo antes do fim da cozedura. O calor residual no interior do forno continuará a cozinhar.

Utilize o calor residual para aquecer outros pratos.

Manter os alimentos quentes

Para utilizar o calor residual para manter uma refeição quente, seleccione a regulação de temperatura mais baixa possível. O visor apresenta o indicador de calor residual ou a temperatura.

Cozinhar com a lâmpada desligada

Desligue a lâmpada durante a cozedura. Ligue-a apenas quando precisar.

Ventilado com Resistência

Função concebida para poupar energia durante a cozedura.

Quando utilizar esta função, a lâmpada é desligada automaticamente após 30 seg. Pode ligar a lâmpada novamente, mas isso reduz a poupança de energia esperada.

15. ESTRUTURA DO MENU

15.1 Menu

Menu estrutura.
Cozedura assistida ✗	Limpeza √	Definições ⚙️

Passo 1 Passo	2 Passo 3 Passo	4 Passo 5
	[WHSD]
Selecione o Me-nu, Definições.	Confirme a defi-nição.	Selecione a defi-nição.	Confirme a defi-nição.	Ajuste o valor e prima OK

Definições
O1 Hora Alterar O2 Brilho do visor 1 - 5
O3 Sons “teclado” 1 - Sinal so-noro2 - Clique3 - Som des-ligado		O4 Volume do alarme 1 - 4
O5 Sonda térmica Ação 1 - Alarme e paragem2 - Alarme		O6 Temporizador cres-cente			Ligado/Desli-gado
O7 Luz Ligado/		O8 Aquecimento rápido Ligado/Desli-gado
O9 Aviso de limpeza Ligado/		O10 Modo Demo Código de ati-vação: 2468
O11 Versão do software Verificar		O12 Restaurar	configura-ções		Sim / Não

16. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

NE GÂNDIM LA DVS
