| Marca | Livarno Lux |
| Modelo | IAN 290164 (ref. 14125106L / 14125206L) |
| Tipo de produto | Fita LED com sensor (música ou movimento/luz) |
| Uso | Interior, locais secos e fechados |
| Tensão de entrada | 100-240 V ~ 50/60 Hz |
| Tensão da fita LED | 12 V --- (DC) |
| Potência total (máx.) | 17 W (14125106L) / 6 W (14125206L) |
| Potência da fita LED | 14 W (14125106L) / 4,5 W (14125206L) |
| Corrente de saída da fonte de alimentação | 1,5 A (14125106L) / 0,5 A (14125206L) |
| Classe de proteção (fita) | III |
| Classe de proteção (fonte de alimentação) | II |
| Índice de proteção | IP20 |
| Sensor integrado | Sensor de música (14125106L) ou detector de movimento + luz dia/noite (14125206L) |
| Pilha do controle remoto | CR2025 (apenas 14125106L) |
| Alcance do controle remoto / detetor | ~5 m |
| Funções principais | Ligar/desligar, ajuste de intensidade, escolha de cores (vermelho, verde, azul, branco, laranja, amarelo, turquesa, lilás), variação de cor (3 ou 7 cores), programas musicais (14125106L); acendimento automático ao detectar movimento no escuro, duração ajustável (14125206L) |
| Conexão | Adaptador de tomada com conector, possibilidade de encurtar e conectar a fita (até o comprimento desejado) |
| Montagem | Adesivo na parte traseira, superfície limpa, seca e sem gordura |
| Manutenção e limpeza | Desconectar antes da limpeza; pano seco e que não solte fiapos |
| Segurança | Não usar ao ar livre; não cobrir; não olhar diretamente para os LEDs; manter fora do alcance de crianças; não abrir a fonte de alimentação; substituir se danificado |
| Garantia | 36 meses (exceto peças de desgaste) |
| Serviço pós-venda | Briloner: +49 (0) 29 61 / 97 12-800, kundenservice@briloner.com |
Perguntas frequentes - IAN 290164 Livarno Lux
Perguntas dos utilizadores sobre IAN 290164 Livarno Lux
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Iluminação em formato PDF gratuitamente! Encontre o seu manual IAN 290164 - Livarno Lux e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. IAN 290164 da marca Livarno Lux.
MANUAL DE UTILIZADOR IAN 290164 Livarno Lux
Indicações de montagem, utilização e segurança
GB IE
LIGHT STRIP WITH SENSOR
Antes de começar a ler abra as duas páginas com as imagens e, de seguida, familiarize-se com todas as funções do aparelho.
| DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise | Seite | 5 | |
| GB / IE Assembly, operating and safety instructions Page 15 | |||
| FR / BE Instructions de montage, d’utilisation et consignes de sécurité Page 25 | |||
| NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 35 | |||
| CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 45 | |||
| ES | Instrucciones de montaje, de uso y de seguridad | Página 55 | |
| PT | Indicações de montagem, utilização e segurança | Página 65 | |
Serviceadres....Página 43
Conformiteitsverklaring....Página 43
Fabrikant....Pagina 43
Colocar/cambiar la pila....Página 60
Fabricante.... Página 64
Solo para modelo 14125106L:
Introdução.... Página 67
Utilização adequada.... Página 67
Descrição das peças ...... Página 67
Dados técnicos.... Página 67
Segurança...... Página 68
Indicações de segurança.... Página 68
Indicações de segurança relativas às pilhas/baterias.... Página 69
Colocação em funcionamento ...... Página 70
Inserir / Substituir as pilhas ...... Página 70
Encurtar / ligar a fita LED.... Página 70
Montar a fita LED ...... Página 71
Ligar / Desligar a fita LED.... Página 71
Comandar os efeitos de iluminação através do telecomando.... Página 71
Manutenção e limpeza.... Página 72
Eliminação ...... Página 72
Garantia e assistência técnica.... Página 73
Garantia Página 73
Endereço de assistência ...... Página 73
Declaração de conformidade.... Página 73
Fabricante.... Página 73

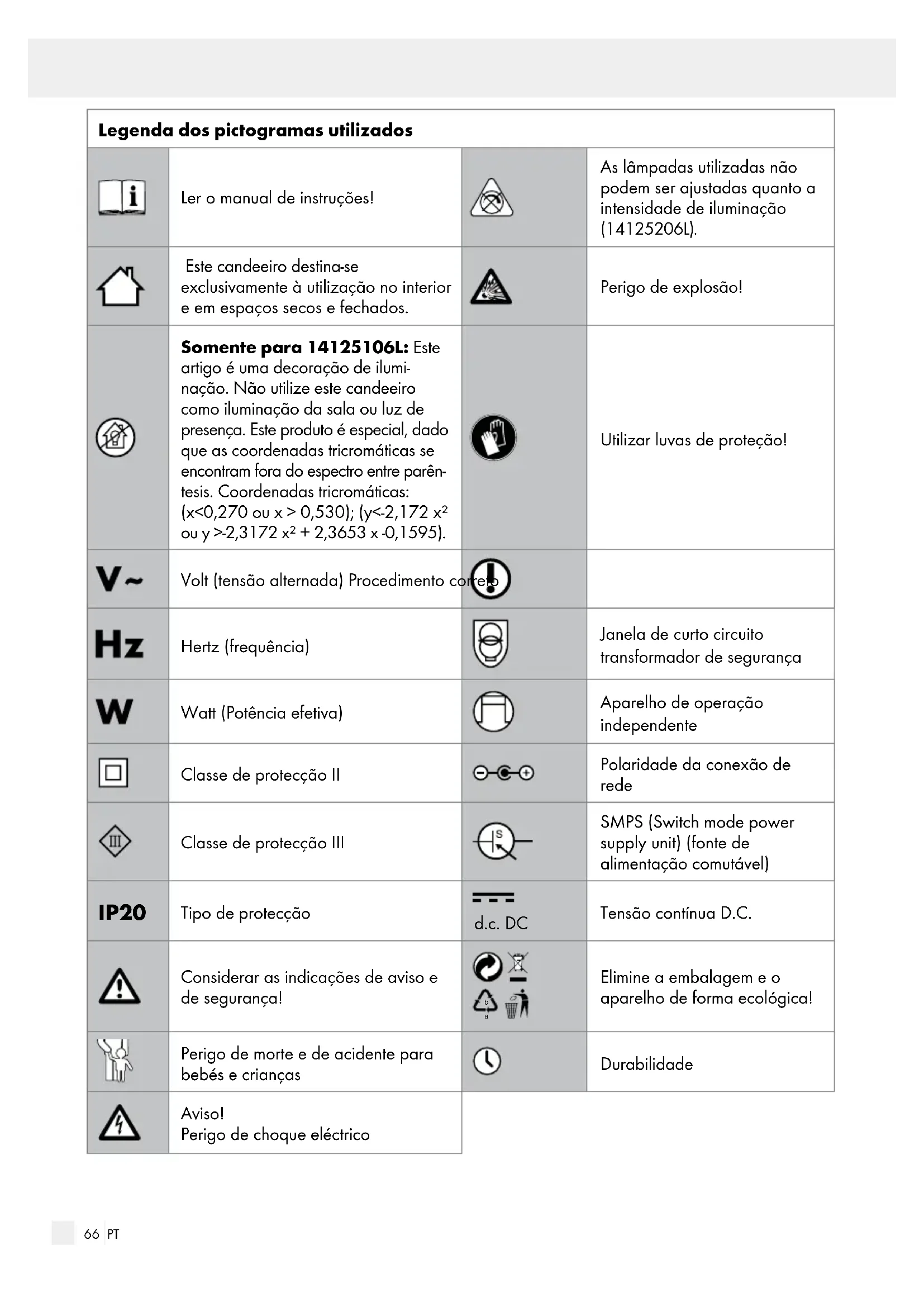

| Legenda dos pictogramas utilizados | |||
 | Ler o manual de instruções! |  | As lâmpadas utilizadas não podem ser ajustadas quanto a intensidade de iluminação (14125206L). |
 | Este candeeiro destina-se exclusivamente à utilização no interior e em espaços secos e fechados. |  | Perigo de explosão! |
 | Somente para 14125106L: Este artigo é uma decoração de iluminação. Não utilize este candeeiro como iluminação da sala ou luz de presença. Este produto é especial, dado que as coordenadas tricromáticas se encontram fora do espectro entre parêntesis. Coordenadas tricromáticas: (x<0,270 ou x >0,530); (y<2,172 x2 ou y >2,3172 x2 + 2,3653 x -0,1595). |  | Utilizar luvas de proteção! |
 | Volt (tensão alternada) Procedimento cor |  | |
 | Hertz (frequência) |  | Janela de curto circuito transformador de segurança |
 | Watt (Potência efetiva) |  | Aparelho de operação independente |
| [725B] | Classe de protecção II |  | Polaridade da conexão de rede |
 | Classe de protecção III |  | SMPS (Switch mode power supply unit) (fonte de alimentação comutável) |
 | Tipo de protecção |  C | Tensão contínua D.C. |
 | Considerar as indicações de aviso e de segurança! |  | Elimine a embalagem e o aparelho de forma ecológica! |
 | Perigo de morte e de acidente para bebés e crianças |  | Durabilidade |
 | Aviso!Perigo de choque eléctrico | ||
Tira luminosa com sensor
- Introdução
Por favor, leia atentamente todo o manual de instruções. Este manual pertence a este produto e contém informações importantes relativas à colocação em funcionamento e ao manuseamento. Siga sempre todas as indicações de segurança. Verifique, antes da colocação em funcionamento, se existe a tensão correta e se todas as peças estão corretamente montadas. Caso tenha dúvidas ou se sinta inseguro no que diz respeito ao manuseamento do aparelho, contacte o fabricante ou o ponto de assistência. Guarde este manual com cuidado e, se necessário, entregue-o a terceiros.
Utilizaçãoadequada
A lâmpada destina-se exclusivamente à utilização no interior e em espaços se- cos e fechados. Este aparelho destina-se apenas ao uso privado e não ao uso comercial. Uma qualquer alteração, tal como descrito acima, não é permitida e leva a danos no produto. Além disso pode causar outros perigos como, por ex., curto-circuito, incêndio, choque elétrico etc.
Somente para 14125106L:
Este artigo é uma decoração de iluminação. Não utilize este candeeiro como iluminação da sala ou luz de presença.
Este produto é especial, dado que as coordenadas tricromáticas se encontram fora do espectro entre parêntesis. Coordenadas tricromáticas: (x<0,270 ou x >0,530); (y<-2,172 x² ou y>-2,3172 x² + 2,3653 x -0,1595).
Materialfornecido
Após desembalar o aparelho, verifique sempre o material fornecido quanto à integridade, bem como o estado do aparelho.
1 Fita LED, Modelo 14125106L / 14125206L
1 Adaptador de rede com sensor (14125106L)
1 Adaptador de rede (14125206L)
2 Conectores
4 Capas de cobertura
2 Suportes para cabo
1 Fitas adesivas
2 Parafusos para unidade de sensor (14125106L)
1 Controlo à distância (14125106L)
1 Manual de instruções
- Descrição das peças
1 Cabo de ligação à rede
2 Adaptador de rede
3 Ficha
4 Tomada
5 Fita LED
6 Sensor de música (14125106L)
7 Conector de encaixe
8 Capa de cobertura
9 Suporte do cabo
10 Película protectora
11 Sensor (14125206L)
12 Comando à distância (14125106L)
13 Compartimento de pilhas (14125106L)
14 Pilha (14125106L)
15 Fitas de isolamento (14125106L)
16 Cursor de deslocamento (14125206L)
17 Fitas adesivas
Dadostécnicos
N.º art.:14125106L
Tensão de serviço 100-240V \~ 50/60Hz
Potência total: LED/máx. 17W
Fita LED:
Tensão de serviço: 12 V ---
Potência (fita LED): 14 W
Classe de proteção: III
Grau de proteção: IP20
Fonte de alimentação:
Tensão de serviço: 100-240V \~ 50/60Hz
Tensão de saída: 1,5 A
Classe de proteção: II
Grau de proteção: IP20
Pilha para telecomando:
Tipo:CR2025
N.°art.: 14125206L
Tensão de serviço 100-240V \~ 50/60Hz
Potência total: LED / máx. 6 W
Fita LED:
Tensão de serviço: 12 V ---
Potência (fita LED): 4,5 W
Classe de proteção: III
Grau de proteção: IP20
Fonte de alimentação:
Tensão de serviço: 100-240V \~ 50/60Hz
Tensão de saída: 0,5 A
Classe de proteção: II
Grau de proteção: IP20
Segurança
Indicações de segurança
Em caso de danos causados pela inobservância deste manual de instruções, perde-se o direito à garantia! Não assumimos a responsabilidade por danos subsequentes! Não nos responsabilizamos por danos materiais e pessoais, causados por um manuseamento incorreto ou pela inobservância das indicações de segurança!
Nunca deixe as crianças sem vigilância com o material da embalagem. Existe perigo de asfixia através do material de embalagem. As crianças subestimam frequentemente os perigos. Mantenha as crianças sempre afastadas do produto.
Este aparelho pode ser utilizado por crianças a partir dos 8 anos, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou deficiências na experiência e
conhecimento, se forem vigiadas ou instruídas em relação ao uso seguro do aparelho e se compreenderem os perigos que daí possam resultar. As crianças não devem brincar com o produto. A limpeza e a manutenção pelo utilizador não devem ser realizadas por crianças sem vigilância.
Evite o perigo de morte por choque elétrico
Verifique a fita LED quanto a eventuais danos antes de cada utilização. Se detectar quaisquer danos, não utilize a fita LED.
AVISO!
Um cabo de conexão com a rede danificado significa perigo de morte por choque eléctrico. No caso de danos, reparações ou outros problemas, contacte o serviço de assistência técnica ou um electricista. O cabo de ligação à rede desse aparelho não pode ser substituído. Em caso de dano do cabo, o aparelho deve ser desmantelado. O aparelho não possui quaisquer peças que possam receber manutenção por parte do consumidor.
Antes da utilização, assegure-se de que a tensão de rede disponível coincide com a tensão de serviço necessária do adaptador (veja „Dados técnicos“).
Evite o contacto dos cabos de alimentação de rede de tensão com água ou outros líquidos.
Nunca abra qualquer dos equipamentos elétricos, nem insira quaisquer objetos nos mesmos. Isto significaria perigo de morte por choque elétrico.
Não utilize a fita LED quando estiver coberta com objetos ou inserida numa superfície.
Não monte o candeeiro em superfícies húmidas ou condutoras.
■ Esta fita LED não pode ser conectada electricamente com outras fitas LED.
Proteja o produto de arestas afiadas, cargas mecânicas e superfícies quentes (veja Fig. F).
Não o fixe com grampos afiados nem com pregos.
Retire sempre a ficha da tomada antes da montagem, desmontagem ou limpeza.
Nunca segure a ficha de rede ou a fita LED com as mãos molhadas ou húmidas.
Utilize exclusivamente as peças individuais fornecidas, caso contrário a garantia extingue-se.
Este artigo não pode ser conectado à rede eléctrica enquanto está na embalagem, a não ser que a embalagem tenha sido adaptada para mostruário. Tire o artigo completamente da embalagem antes de conectar-lo à rede eléctrica.
Modelo 14125106L
Para algumas pessoas os flashes ou efeitos de luz podem causar ataques epilépticos ou distúrbios de consciência. Em caso de sintomas epilépticos, entre em contato com um médico imediatamente.
Evite perigos de queimadura e de ferimento
Este artigo não possui quaisquer peças que necessitem de manutenção por parte do consumidor. Os LED não podem ser substituídos.
- Caso os LEDs parem de funcionar no final do ciclo de vida, o artigo completo precisa ser trocado.
Os LEDs instalados não apropriados
para dimmer e interruptores eléctricos (14125206L).
No funcionamento, não olhar de curta distância para dentro do LED.
Não observar o LED com um instrumento ótico (por ex. lupa).
■ Monte a fita LED de forma a que este fique protegido da humidade, da sujidade e de fortes aquecimentos.
Esteja sempre atento! Preste sempre atenção àquilo que está a fazer e proceda de forma sensata. Seja consciencioso e nunca utilize a fita LED quando não está concentrado ou quando se sentir indisposto.
Antes da utilização familiarize-se com todas as instruções e figuras deste manual, assim como com a fita LED.
Para separar a fita LED completamente da alimentação de corrente, terá de se puxar o adaptador de rede da tomada.
Indicações de segurança relativas às pilhas / baterias
AVISO! GUARDE AS PILHAS FORA DO ALCANCE DAS CRIANÇAS!
A ingestão pode causar queimaduras químicas, perfurações de tecidos macios e a morte. Queimaduras graves podem surgir dentro de 2 horas após a ingestão. Consulte imediatamente um médico.
PERIGO DE MORTE!
Mantenha as pilhas e baterias fora do alcance das crianças. Se a pilha / bateria for ingerida, contacte imediatamente um médico!
PERIGO DE EXPLOSÃO!
Nunca carregue pilhas não recarregáveis. Não faça ligação direta de pilhas ou baterias e / ou abra elas. As consequências poderão ser o sobreaquecimento, perigo de incêndio ou a explosão.
Nunca atire as pilhas ou baterias para chamas ou água.
Não exponha as pilhas ou baterias a uma carga mecânica demasiada elevada.
Risco de derrame das pilhas / baterias
Evite condições e temperaturas extremas que possam ter efeito sobre as pilhas ou baterias, por ex. elementos de aquecimento / radiação solar direta.
Evite o contacto com a pele, olhos e mucosas! Em caso de contacto com o ácido das pilhas, lave imediatamente as zonas afetadas com água limpa e consulte um médico logo que possível!
UTILIZAR LUVAS DE PROTECÇÃO!
As pilhas ou baterias gastas ou danificadas podem provocar queimaduras ao entrarem em
Segurança / Colocação em funcionamento
contacto com a pele. Por isso, nestes casos use sempre luvas adequadas.
- Caso a pilha / bateria vaze, remova ela imediatamente do produto para evitar danos.
Utilize apenas pilhas ou baterias do mesmo tipo. Não misture pilhas novas com pilhas ou baterias antigas.
Remova as pilhas ou baterias, se o produto não foi utilizado durante um longo período.
Perigo de dano ao produto
Utilize apenas o tipo de pilha ou bateria indicado!
Insira as pilhas / baterias de acordo com a especificação de polaridade (+) e (-) na pilha / bateria e produto.
Limpe os contactos na pilha / bateria e no compartimento de baterias antes de colocar as baterias!
■ Retire de imediato as pilhas ou baterias gastos do produto.
- Colocação em funcionamento
Remova todos os materiais de embalamento antes da primeira utilização.
O conjunto de candeeiros não pode ser conectado à rede de alimentação enquanto ainda estiver na embalagem.
Aviso:Esteja atento para que haja uma tomada perto da área de montagem.
• Inserir / Substituir as pilhas (14125106L) (Fig. G)
Aviso:Puxe antes da primeira utilização a fita de isolamento 15 do compartimento de pilhas 13.
Se o alcance do telecomando 12 falhar, deve substituir as pilhas 14. Para isto, puxe a tampa do compartimento de pilhas do telecomando 12. Remova a pilha 14 e coloque a pilha nova.
Aviso: A polaridade correcta é mostrada na parte de trás do telecomando 12.
Empurre a tampa do compartimento de pilhas novamente para dentro do telecomando 12.
Encurtar / ligar a fita LED
Tem a possibilidade de encurtar e de ligar individualmente a fita LED.
AVISO! PERIGO DE MORTE POR CHOQUE ELÉCTRICO!
Separe a lâmpada antes de todos os trabalhos na fita LED 5 da rede eléctrica. Para isso, retire o adaptador de rede 2 da tomada.
□ Escolha o comprimento desejado da fita LED.
Aviso: Esteja atento para que a fita LED seja encurtada na posição correcta. A interface está localizada exatamente no meio dos polos e está sinalizada com uma linha preta (14125106L: + 12V, azul, vermelho, verde -8×, 14125206L: +, -).
□ Encurte a fita LED 5 com uma tesoura.
Prima os dois finais da fita LED 5 nos contatos de corte dos conectores de encaixe 7 (veja Fig. C).
Ao ligar a fita 150 tenha em atenção a polaridade correta (14125106L: + 12V, azul, vermelho, verde <> + 12V, azul, vermelho, verde, 14125206L: +, - <> +, -) (veja Fig. C).
Prima uma capa de cobertura 8 nos finais do conector de encaixe 7 (veja Fig. C).
□ Verifique o seu posicionamento correto.

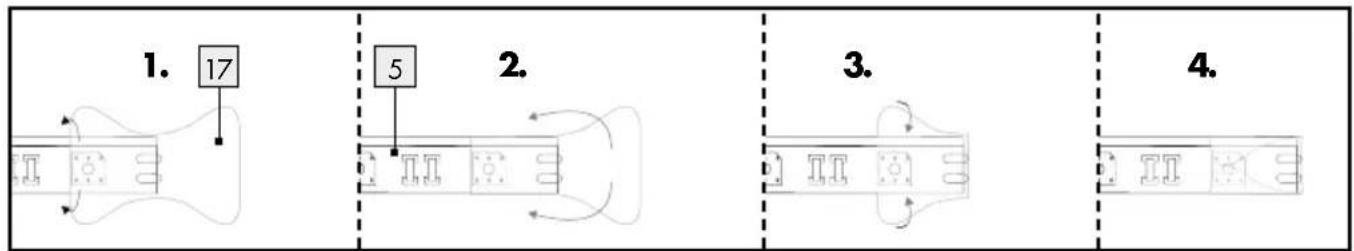

Assegurar-se de que a extremidade aberta da fita LED 5 seja colada com a fita adesiva 17 caso não queira criar uma ligação depois encurtar a fita (v. em baixo Fig. 1-4).
- Montar a fita LED
Aviso: Preste atenção para que a superfície de montagem esteja sempre limpa e livre de poeiras e gorduras. Caso contrário a cola da fita colante pode ser enfraquecida.
Aviso: Esteja atento para que haja uma tomada perto da área de montagem.
Aviso: A incidência de luz afeta a unidade de sensor 11 (14125206L).

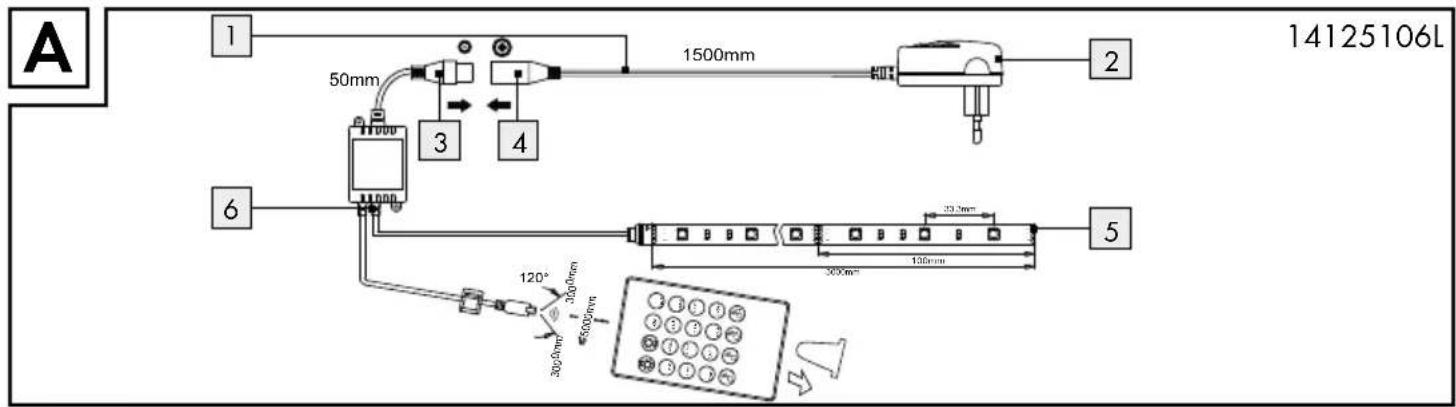

14125106L (veja Fig. A):
Ligue o cabo de alimentação 1 ao sensor de música 6 com a ajuda da ficha 3 e da tomada 4, caso as mesmas ainda não estejam pré-montados. Ligue agora o sensor de música 6 à fita LED 5.
Ao ligar a fita LED tenha em atenção a polaridade correta (ver em baixo, <> + 12 V, azul, vermelho, verde).
14125206L (veja Fig. A):
Ligue o cabo de alimentação 1 com a ajuda da ficha 3 e da tomada 4 ao sensor 11 e à fita LED 5.
Escolha uma superfície de montagem adequada.
Retire a película protectora da parte de trás da fita LED 5
☐ Cole a fita LED 5 com a fita adesiva na superfície de montagem e prima firmemente.
Remova a película de proteção 10 (veja Fig. B) da parte de trás do suporte de cabos 9 e dos sensores 11 (14125206L)/sensor de música 6 (14125106L).
Cola o suporte de cabo 9 na posição desejada (veja Fig. D).
☐ Cole o sensor 11 (14125206L)/sensor de música 6 (14125106L) na posição pretendida.
□ Aparafuse o sensor de música 6 com ajuda dos parafusos (14125106L).
☐ Fixe o cabo de ligação à rede 1 no suporte do cabo 9.
O seu candeeiro encontra-se agora operacional.
Ligar / Desligar a fita LED
14125106L (veja Fig. G):
Prima o botão ON do telecomando 12 para ligar a fita LED 5. Prima o botão OFF do telecomando 12 para desligar a fita LED 5.
Aviso: O botão OFF do telecomando 12 somente é apropriado para para desligar brevemente a fita LED 5. Retire o cabo de rede com adaptador de rede 2 da tomada para desligar permanentemente a fita LED 5.
14125206L (veja Fig. E):
☐ A fita LED possui um sensor de luz natural / sensor de movimento 11. O alcance do sensor de movimento é de no máximo 5 m.
Aquando escuridão, a fita LED liga automaticamente em caso de movimento dentro da área de deteção. A luz liga por cerca de 30 segundos até 10 minutos. A duração de iluminação é ajustável através do regulador 16 continuamente.
Comandar os efeitos de iluminação através do telecomando (14125106L)
Aviso: O emissor do telecomando 12 se encontra no lado posto do compartimento de pilhas 13. Preste atenção para que não se encontram nenhuns obstáculos entre o recetor e o emissor.
O alcance do telecomando é de aprox. 5 m.
As seguintes funções estão disponíveis:
: Aumentar luminosidade / Aumentar velocidade e troca de cores / Aumentar sensibilidade do sensor de música
: Diminuir luminosidade / Diminuir velocidade e troca de cores / Diminuir sensibilidade do sensor de música
ON: Ligar fita LED
OFF: Desligar fita LED RED: regular luz vermelha
GREEN: regular luz verde
Programa de música 1 = troca de cores lenta e difusa com reflexo de luz aquando ruído
J2: Programa de música 2 = troca de cores lenta e difusa com reflexo de luz aquando ruído
: Programa de música 3 = troca de cor apenas aquando ruído
J4: Programa de música 4 = fita LED apenas aciona aquando ruído.
- Manutenção e limpeza
AVISO! PERIGO DE MORTE POR CHO- QUE ELÉCTRICO!
Separe a lâmpada antes de todos os trabalhos na fita LED 5 da rede eléctrica.
Para isso, retire o adaptador de rede 2 da tomada.
Não utilize solventes, gasolina ou produtos semelhantes. O candeeiro seria danificado.
Para limpar a fita LED 5, use um pano seco sem fios.
- Eliminação
A embalagem é feita de materiais não poluentes que podem ser eliminados nos contentores de reciclagem locais. O panto verde não vale para a Alemanha.
Esteja atento à especificação dos materiais da embalagem para a separação de lixo. Estas são identificadas com abreviações (a) e números (b) com o seguinte significado: 1–7: Plásticos / 20–22: Papel e papelão / 80–98: Materiais compostos.
O produto e materiais de embalagem são recicláveis, elimine-os separadamente para uma melhor reciclagem. O logotipo Triman somente vale para a França.
As possibilidades de reciclagem dos artigos utilizados poderão ser averiguadas no seu Município ou Câmara Municipal.
Não deposite o produto utilizado no lixo doméstico, a favor da proteção do ambiente. Elimine-o de forma responsável. Pode informar-se no seu município sobre os locais de recolha adequados e o seu período de funcionamento.
As pilhas ou baterias avariadas ou gastos têm de ser recicladas de acordo com a diretiva 2006/66/CE e as suas alterações. Devolva as pilhas ou baterias e / ou o produto nos locais específicos destinados à sua recolha.
Danos ambientais devido à eliminação incorreta das pilhas/baterias!
As pilhas / baterias não podem ser eliminadas no lixo doméstico. Podem conter metais pesados nocivos e estão sujeitas à regulação de lixos tóxicos. Os símbolos químicos dos metais pesados são os seguintes: Cd = cádmio, Hg = mercúrio, Pb = chumbo. Como tal, deposite as pilhas / baterias utilizadas num ponto de recolha adequado do seu município.
- Garantia e assistência técnica
Garantia
Recebe, no momento de compra deste aparelho, uma garantia de 36 meses. O aparelho foi fabricado cuidadosamente e submetido a um rígido controlo de qualidade. Dentro do período de garantia, reparamos gratuitamente todas as falhas de material ou de fabrico. Caso detete alguma avaria durante o período de garantia, envie o aparelho para a morada da Assistência, tendo em conta a indicação do seguinte número de artigo: 14125106L / 14125206L.
Os danos causados por um manuseamento inadequado ou pela inobservância do manual de instruções ou uma intervenção por pessoal não autorizado, bem como as peças sujeitas a desgaste (como por ex. lâmpadas) estão excluídos da garantia.
Com a troca do aparelho, de acordo com DL 67/2003, o tempo de garantia se inicia novamente.
• Endereço de assistência
Guarde o talão de compra como comprovativo da compra e tenha à disposição o recibo e o número de artigo (por ex. IAN 12345).
- Declaração de conformidade CE
Este produto cumpre os requisitos das directivas em vigor a nível europeu e nacional. A conformidade foi comprovada. As respectivas declarações e os respectivos documentos encontram-se na posse do fabricante.
Fabricante
informaciones · Estado das informações: 08 / 2017
Ident.-No.: 14125106L/14125206L082017-8
