BEDIENUNGSANLEITUNG IAN 290164 Livarno Lux

IAN 290164 SENSOR-LICHTBAND Montage-, Bedienungs- und Sicherheitshinweise

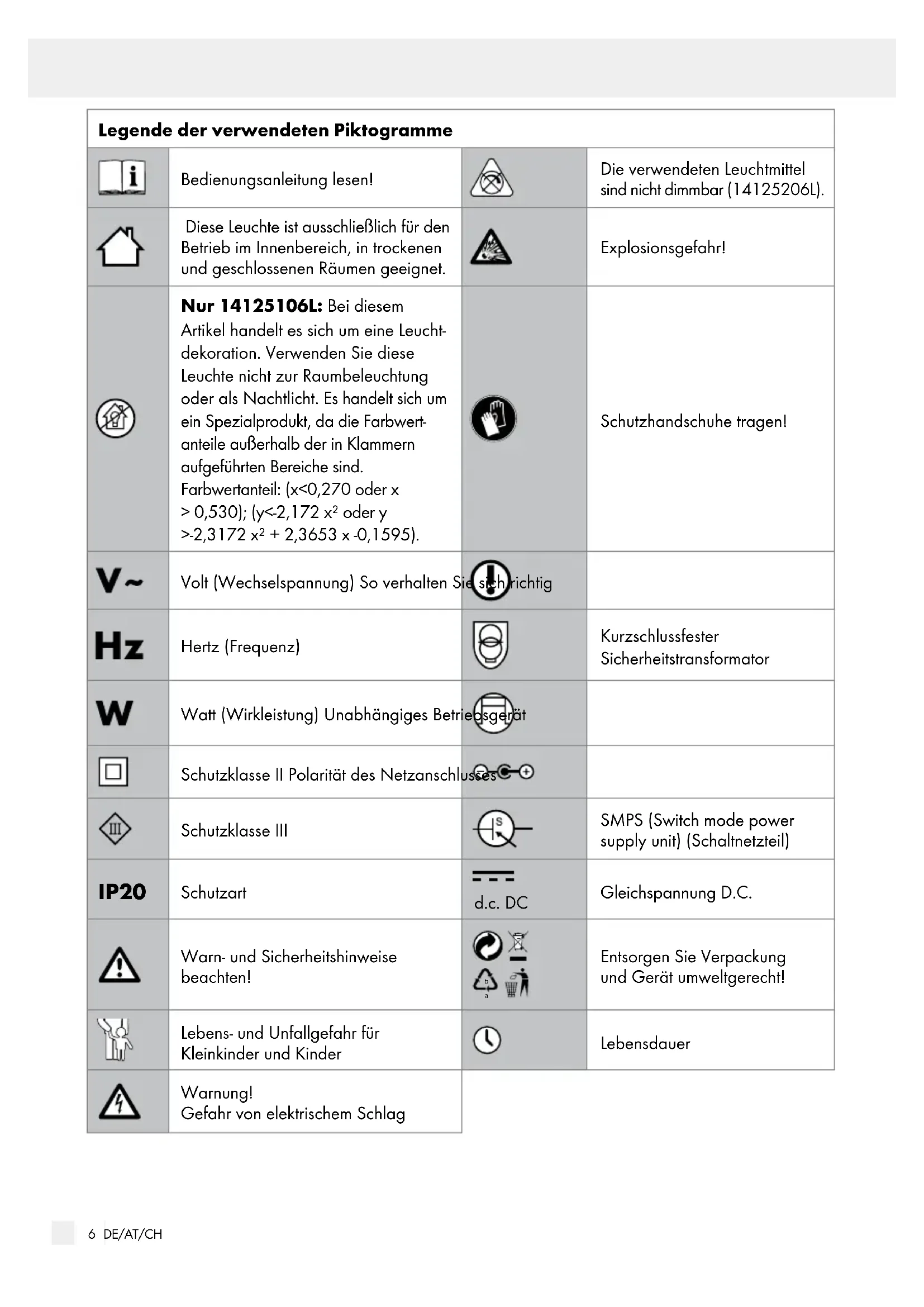

Entsorgen Sie Verpackung und Gerät umweltgerecht! Lebens- und Unfallgefahr für Kleinkinder und Kinder Lebensdauer Warnung! Gefahr von elektrischem Schlag Einleitung7 DE/AT/CH Sensor-Lichtband Einleitung Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheits- hinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händ- ler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten und nicht für den kommerziellen Ge- brauch vorgesehen. Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand elektrischem Schlag etc. verbunden. Nur für 14125106L: Bei diesem Artikel handelt es sich um eine Leuchtdekoration. Verwenden Sie diese Leuchte nicht zur Raumbeleuchtung oder als Nachtlicht. Es handelt sich um ein Spezialprodukt, da die Farbwertanteile außerhalb der in Klammern aufgeführten Bereiche sind. Farbwertanteil: (x<0,270 oder x > 0,530); (y<-2,172 x² oder y >-2,3172 x² + 2,3653 x -0,1595). Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Band, Modell 14125106L / 14125206L 1 Netzadapter mit Sensor (14125106L) 1 Netzadapter (14125206L) 2 Verbinder 4 Abschlusskappen 2 Kabelhalterungen 1 Klebestreifen 2 Schrauben für Sensoreinheit (14125106L) 1 Fernbedienung (14125106L) 1 Bedienungsanleitung Teilebeschreibung

Netzanschlussleitung

Fernbedienung (14125106L)

Klebestreifen Technische Daten Art.-Nr.:14125106L Betriebsspannung: 100-240 V

50 / 60 Hz Gesamtleistung: LED / max. 17 W Einleitung8 DE/AT/CH LED-Band: Betriebsspannung: 12 V Leistung (LED-Band): 14 W Schutzklasse: III Schutzgrad: IP20 Netzteil: Betriebsspannung: 100 - 240 V

50 / 60 Hz Ausggangsstrom: 1,5 A Schutzklasse: II Schutzgrad: IP20 Batterie für Fernbedienung: Typ: CR 2025 Art.-Nr.:14125206L Betriebsspannung: 100 - 240 V

50 / 60 Hz Gesamtleistung: LED / max. 6 W LED-Band: Betriebsspannung: 12 V Leistung (LED-Band): 4,5 W Schutzklasse: III Schutzgrad: IP20 Netzteil: Betriebsspannung: 100 - 240 V

50 / 60 Hz Ausggangsstrom: 0,5 A Schutzklasse: II Schutzgrad: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen!

KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsge- fahr durch Verpackungsmaterial. Kinder unter- schätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch das LED- Band auf etwaige Beschädigungen. Benutzen Sie Ihr LED-Band niemals, wenn Sie irgendwelche Beschädigungen feststellen. Eine beschädigte Netzanschlussleitung bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an die Servicestelle oder eine Elektrofachkraft. Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu ver- schrotten. Das Gerät enthält keine Teile, welche vom Verbraucher gewartet werden können. Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Artikels übereinstimmt (siehe „Technische Daten“). Vermeiden Sie unbedingt die Berührung der netzspannungsführenden Leitungen und Kon- takte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betriebs- mittel oder stecken irgendwelche Gegenstände Einleitung / Sicherheit Sicherheit9 DE/AT/CH Einleitung / Sicherheit in dieselben. Derartige Eingriffe bedeuten Lebens- gefahr durch elektrischen Schlag. Benutzen Sie das LED Band nicht, wenn es mit Gegenständen abgedeckt oder in eine Ober- fläche eingelegt ist. Montieren Sie die Leuchte nicht auf feuchten oder leitenden Untergründen. Dieses LED-Band darf mit einem anderen LED- Band nicht elektrisch verbunden werden. Schützen Sie das Produkt vor scharfen Kanten, mechanischen Belastungen und heißen Ober- flächen (siehe Abb. F). Nicht mit scharfen Klammern oder Nägeln befestigen. Ziehen Sie immer den Netzstecker vor der Montage, Demontage oder Reinigung aus der Steckdose. Fassen Sie niemals den Netzstecker oder das LED-Band mit nassen Händen an. Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewähr- leistungsansprüche. Dieser Artikel darf nicht mit dem Stromnetz ver- bunden werden, während er in der Verpackung ist, sofern nicht die Verpackung für Ausstellungs- zwecke angepasst wurde. Legen Sie den Artikel vollständig aus, bevor Sie ihn an das Stromnetz anschließen. Modell 14125106L Bei manchen Personen kann es zu epileptischen Anfällen oder Bewusstseinsstörungen kommen, wenn Sie bestimmten Blitzlichtern oder Licht- effekten ausgesetzt werden. Suchen Sie bei epileptischen Symptomen umgehend einen Arzt auf. Vermeiden Sie Brand- und Verletzungsgefahr Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht ausgetauscht werden. Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss der ganze Artikel ersetzt werden. Die verbauten LEDs sind nicht geeig- net für Dimmer und elektronische Schalter (14125206L). Bei Betrieb nicht aus kurzem Abstand in die LED schauen. Die LED nicht mit einem optischen Instrument (z. B. Lupe) betrachten. So verhalten Sie sich richtig Montieren Sie das LED-Band so, dass es vor Verschmutzung und zu starker Erwärmung ge- schützt ist. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Verwenden Sie das LED-Band in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Machen Sie sich vor der Verwendung mit allen Anweisungen und Abbildungen in dieser Anlei- tung sowie mit dem LED-Band selbst vertraut. Um das LED-Band vollständig von der Strom- versorgung zu trennen, muss der Netzadapter aus der Steckdose gezogen werden. Sicherheitshinweise für Batterien / Akkus BATTERIEN AUSSERHALB

DER REICHWEITE VON KINDERN AUF-

BEWAHREN! Das Verschlucken kann chemische Verbrennungen

Perforation von Weichteilgewebe und den Tod ver- ursachen. Schwere Verbrennungen können inner- halb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen. LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Ver- schluckens sofort einen Arzt auf! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus Sicherheit10 DE/AT/CH Inbetriebnahme / LED-Band montierenSicherheit / Inbetriebnahme nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus. Risiko des Auslaufens von Batterien / Akkus Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonnen- einstrahlung. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf! SCHUTZHANDSCHUHE TRAGEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Ver- ätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden. Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen! Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird. Risiko der Beschädigung des Produkts Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp! Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein. Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen! Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt. Inbetriebnahme Entfernen Sie alle Verpackungsmaterialien vor dem ersten Gebrauch. Das LED-Band darf nicht mit dem Versorgungs- netz verbunden werden, während es in der Verpackung ist. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Batterien einlegen / wechseln (14125106L) (Abb. G) Hinweis: Ziehen Sie vor dem ersten Gebrauch den Isolierstreifen

aus dem Batteriefach

Wenn die Reichweite der Fernbedienung

nachlässt, müssen Sie die Batterie

Ziehen Sie dazu die Batterieschublade aus der Fernbedienung

. Entnehmen Sie die Batterie

und legen Sie die neue Batterie ein. Hinweis: Die richtige Polarität wird auf der Rückseite der Fernbedienung

angezeigt. Schieben Sie die Batterieschublade wieder in die Fernbedienung

LED-Band kürzen / verbinden Sie haben die Möglichkeit, das LED-Band individuell zu kürzen und zu verbinden. LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band

vom Stromnetz. Ziehen Sie dazu den Netzadapter

aus der Steckdose. Wählen Sie die gewünschte Länge des LED-Bandes aus. Hinweis: Achten Sie darauf, dass Sie das LED-Band an der richtigen Stelle kürzen. Die Schnittstelle liegt genau in der Mitte der Pole und ist mit einer schwarzen Linie gekennzeich- net (14125106L: + 12 V, Blue, Red, Green - ; 14125206L: +, -) (siehe Abb. C). Kürzen Sie das LED-Band

mittels einer Schere.11 DE/AT/CH Inbetriebnahme / LED-Band montieren Drücken Sie anschließend die beiden Enden des LED-Bandes

auf die Schneidkontakte des Steckverbinders

(siehe Abb. C). Achten Sie beim Anschluss des LED-Bandes

auf die korrekte Polung der Verbindung (14125106L: +12V, Blue, Red, Green <> +12 V, Blue, Red, Green; 14125206L: +, - <> +, -) (siehe Abb. C). Drücken Sie anschließend jeweils eine Abschluss- kappe

auf die Enden des Steckverbinders

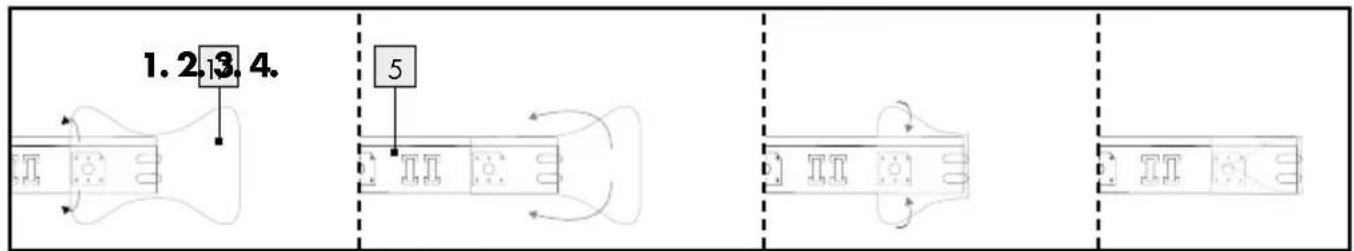

(siehe Abb. C). Überprüfen Sie den richtigen Sitz. Achten Sie darauf, dass Sie vor der Benutzung das offene Ende des LED-Bandes

mit dem Klebestreifen

abkleben, falls Sie nach einer Kürzung des Bandes keine Verbindung herstellen möchten (siehe unten Abb. 1–4). LED-Band montieren Hinweis: Achten Sie darauf, dass die Montage- fläche sauber, fettfrei und trocken ist. Andernfalls kann die Haftbarkeit des Klebebands beeinträchtigt sein. Hinweis: Achten Sie darauf, dass sich in unmittelbarer Nähe zur Montagefläche eine Steckdose befindet. Hinweis: Lichteinfall beeinflusst die Sensoreinheit

(14125206L). Modell 14125106L (siehe Abb. A): Verbinden Sie die Netzanschlussleitung

mit Hilfe von Stecker

, sofern diese noch nicht vor- montiert sind. Verbinden Sie nun den Musiksen- sor

Achten Sie beim Anschluss des LED-Bandes

auf die korrekte Polung der Verbindung (siehe unten, <> + 12 V, Blue, Red, Green). 14125206L (siehe Abb. A): Verbinden Sie die Netzanschlussleitung

mit Hilfe von Stecker

Wählen Sie eine geeignete Montagefläche aus. Entfernen Sie die Schutzfolie von der Rückseite des LED-Bandes

Kleben Sie das LED-Band

mit dem Klebe- band auf die Montagefläche und drücken Sie es fest an. Entfernen Sie die Schutzfolie

(siehe Abb. B) von der Rückseite der Kabelhalterung

(14125206L) / dem Musiksen- sor

(14125106L). Kleben Sie die Kabelhalterung

an die gewünschte Stelle (siehe Abb. D). Kleben Sie den Sensor

(14125106L) an die ge- wünschte Stelle. Verschrauben Sie den Musiksensor

mit Hilfe der Schrauben (14125106L). Klemmen Sie die Netzanschlussleitung

Stecken Sie den Netzadapter

in die Steckdose. Ihre Leuchte ist nun betriebsbereit. LED-Band ein- / ausschalten 14125106L (siehe Abb. G): Drücken Sie die ON-Taste der Fernbedienung

einzuschalten. Drücken Sie die OFF-Taste der Fernbedienung

auszuschalten. Hinweis: Die OFF-Taste der Fernbedienung

ist nur für kurzfristiges Ausschalten des LED-Bands

geeignet. Ziehen Sie den Netz- adapter

aus der Steckdose, um das LED- Band

dauerhaft auszuschalten. Sicherheit / Inbetriebnahme

512 DE/AT/CH Entsorgung / Garantie und ServiceLED-Band montieren / Wartung und Reinigung / Entsorgung 14125206L (siehe Abb. E): Das LED-Band besitzt einen Tageslichtsensor / Bewegungssensor

. Die Reichweite des Be- wegungssensors beträgt maximal max. 5 m. Während der Dunkelheit wird das LED-Band durch Bewegung innerhalb des Erfassungsbe- reiches automatisch eingeschaltet. Das Licht schaltet sich für ca. 30 Sekunden bis 10 Minuten ein. Die Leuchtdauer ist mit dem Regler

stufenlos einstellbar. Leuchteffekte mit Hilfe der Fernbedienung steuern (14125106L) Hinweis: Der Sender der Fernbedienung

befindet sich auf der entgegengesetzten Seite des Batteriefachs

Sorgen Sie dafür, dass sich zwischen Sender und Empfänger keine Hindernisse befinden. Die Reichweite der Fernbedienung beträgt ca. 5 m. Folgende Funktionen stehen Ihnen zur Verfügung: : Lichtstärke erhöhen / Geschwindigkeit Farbwechsel erhöhen / Empfindlichkeit Musiksensor steigern : Lichtstärke verringern / Geschwindigkeit Farbwechsel verringern / Empfindlichkeit Musiksensor verringern

: LED-Band einschalten OFF : LED-Band ausschalten RED : rotes Licht einstellen GREEN : grünes Licht einstellen BLUE : blaues Licht einstellen WHITE : weißes Licht einstellen ORANGE : orangenes Licht einstellen YELLOW : gelbes Licht einstellen CYAN : türkises Licht einstellen PURPLE : lilanes Licht einstellen JUMP3 : Farbwechsel (3 Farben) JUMP7 : Farbwechsel (7 Farben) FADE3 : fließender Farbwechsel (3 Farben) FADE7 : fließender Farbwechsel (7 Farben)

: Musikprogramm 1 = langsamer fließender Farbwechsel mit Lichtreflex bei Geräuschen

: Musikprogramm 2 = fließender Farb- wechsel mit Lichtreflex bei Geräuschen

: Musikprogramm 3 = Farbwechsel nur bei Geräuschen

: Musikprogramm 4 = LED-Band wird nur bei Geräuschen aktiv. Wartung und Reinigung LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Trennen Sie die Leuchte vor sämtlichen Arbeiten am LED-Band

vom Stromnetz. Ziehen Sie dazu den Netzadapter

aus der Steckdose. Benutzen Sie keine Lösungsmittel, Benzin o. ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung des LED-Bandes

ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.13 DE/AT/CH Entsorgung / Garantie und Service

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese ge- trennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des aus- gedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungs- zeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Ände- rungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien / Akkus! Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehand- lung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab. Garantie und Service Garantieerklärung Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorg- fältig produziert und einer genauen Qualitätskont- rolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Hersteller- fehler. Sollten sich dennoch während der Garantie- zeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter An- gabe folgender Artikel-Nummer: 14125106L / 14125206L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeach- tung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z. B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert. Serviceadresse Briloner Leuchten GmbH Im Kissen 2 DE-59929 Brilon DEUTSCHLAND Tel.: 02961 / 9712-800 Fax: 02961 / 9712-199 E-Mail: [e-mail] www.briloner.com IAN 290164 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. LED-Band montieren / Wartung und Reinigung / Entsorgung14 DE/AT/CH Garantie und Service Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hin- terlegt. Hersteller Briloner Leuchten GmbH Im Kissen 2 DE-59929 Brilon DEUTSCHLAND Table of contents15 GB/IE Garantie und Service List of pictograms used ........................................................................................................ Page 16 Introduction ................................................................................................................................... Page 17 Intended use ........................................................................................................................................ Page 17 Scope of delivery ................................................................................................................................Page 17 Parts Description ..................................................................................................................................Page 17 Technical Data ....................................................................................................................................Page 17 Safety .................................................................................................................................................Page 18 Safety instructions ................................................................................................................................Page 18 Safety instructions for batteries / rechargeable batteries .................................................................Page 19 Initial use .........................................................................................................................................Page 20 Replacing / inserting batteries ............................................................................................................Page 20 Trimming / connecting the LED tape ...................................................................................................Page 20 Installing the LED strip ..........................................................................................................Page 21 Switching the LED strip on / off ........................................................................................................... Page 21 Controlling light effects with the remote control ................................................................................ Page 22 Maintenance and Cleaning ..............................................................................................Page 22 Disposal ............................................................................................................................................Page 22 Warranty and Service .......................................................................................................... Page 23 Warranty .............................................................................................................................................Page 23 Service address ................................................................................................................................... Page 23 Declaration of Conformity ..................................................................................................................Page 23 Manufacturer .......................................................................................................................................Page 23 Table of contents16 GB/IE Introduction List of pictograms used Please read the operating instructions! The light bulbs used are not dimmable (14125206L)
