NÁVOD K OBSLUZE IAN 290164 Livarno Lux

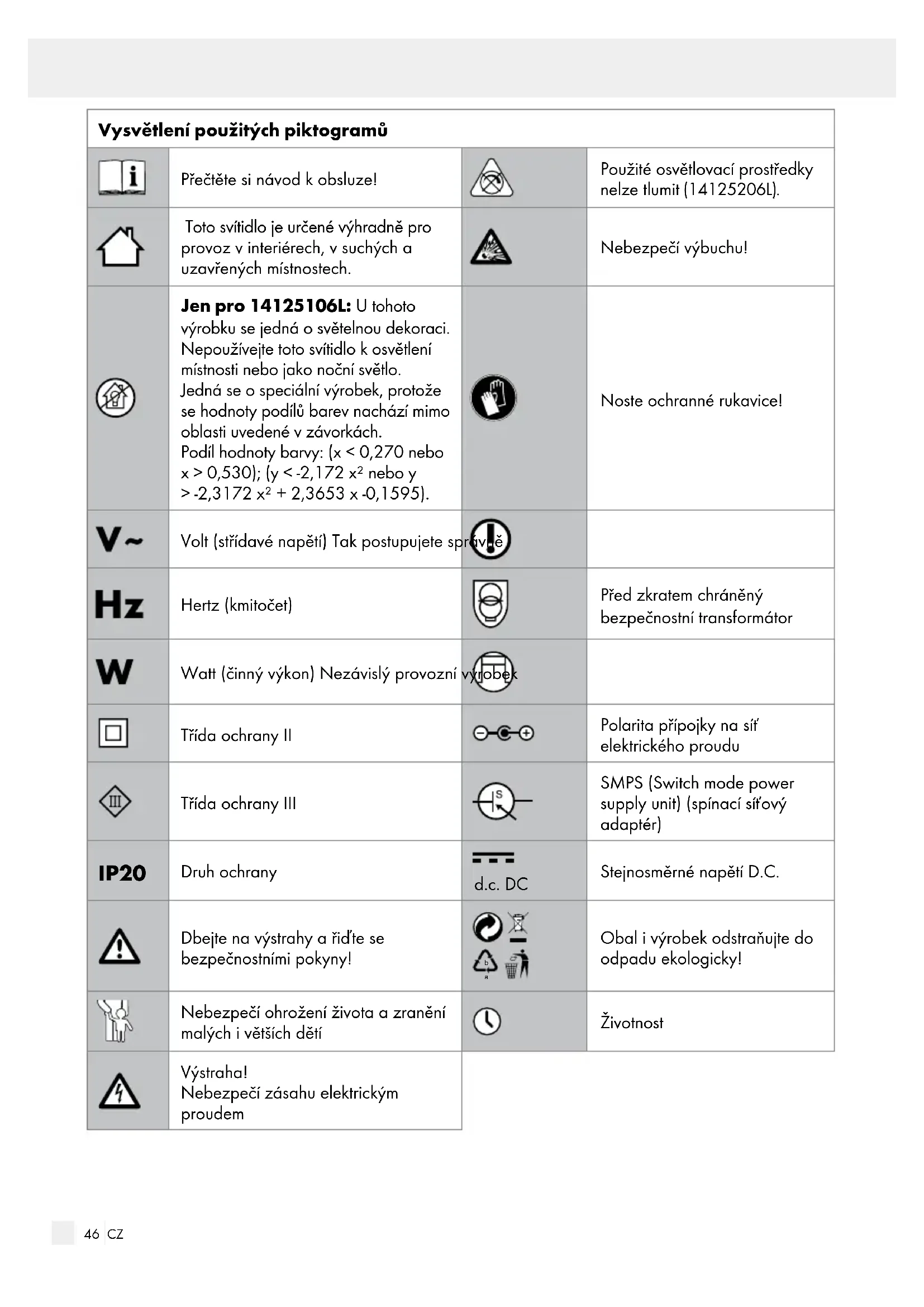

Toto svítidlo je určené výhradně pro provoz vinteriérech, vsuchých a uzavřených místnostech. Nebezpečí výbuchu! Jen pro 14125106L: U tohoto výrobku se jedná o světelnou dekoraci. Nepoužívejte toto svítidlo k osvětlení místnosti nebo jako noční světlo. Jedná se o speciální výrobek, protože se hodnoty podílů barev nachází mimo oblasti uvedené v závorkách. Podíl hodnoty barvy: (x < 0,270 nebo x > 0,530); (y < -2,172 x² nebo y > -2,3172 x² + 2,3653 x -0,1595). Noste ochranné rukavice! Volt (střídavé napětí) Tak postupujete správně Hertz (kmitočet) Před zkratem chráněný bezpečnostní transformátor Watt (činný výkon) Nezávislý provozní výrobek Třída ochrany II Polarita přípojky na síť elektrického proudu Třída ochrany III SMPS (Switch mode power supply unit) (spínací síťový adaptér) IP20 Druh ochrany d.c. DC Stejnosměrné napětí D.C. Dbejte na výstrahy a řiďte se bezpečnostními pokyny!

Obal i výrobek odstraňujte do odpadu ekologicky! Nebezpečí ohrožení života a zranění malých i větších dětí Životnost Výstraha! Nebezpečí zásahu elektrickým proudem Úvod47 CZ Úvod Světelný pás se senzorem Úvod Přečtěte si laskavě kompletně a pečlivě tento návod k obsluze. Tento návod je součástí tohoto výrobku a obsahuje dů- ležité informace ouvedení zařízení do provozu a kzacházení sním. Řiďte se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je kdispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uscho- vejte a případně jej předejte třetí osobě. Použití ke stanovenému účelu Svítidlo je určeno výhradně pro provoz vinteriéru, vsuchých a uzavřených míst- nostech. Tento přístroj je určen pouze pro privátní použití v domácnosti, není vhodný pro komerční účely. Jiné než popsané použití nebo změna na výrobku není dovolena a může vést k jeho poškození. Navíc je to spojeno s nebezpečím, jako je např. zkrat, požár, zásah elektrickým proudem. Jen pro 14125106L: U tohoto výrobku se jedná o světelnou dekoraci. Nepoužívejte toto svítidlo k os- větlení místnosti nebo jako noční světlo. Jedná se o speciální výrobek, protože se hodnoty podílů barev nachází mimo oblasti uvedené v zá- vorkách. Podíl hodnoty barvy: (x < 0,270 nebo x > 0,530); (y < -2,172 x² nebo y > -2,3172 x² + 2,3653 x -0,1595). Obsah dodávky Bezprostředně po vybalení vždy zkontrolujte úplnost dodávky a bezvadný stav zařízení. 1 LED pásek, model 14125106L / 14125206L 1 síťový adaptér se senzorem (14125106L) 1 síťový adaptér (14125206L) 2 spojky 4 koncové krytky 2 držáky kabelu 1 lepící pásek 2 šrouby pro senzorovou jednotku (14125106L) 1 dálkové ovládání (14125106L) 1 návod kobsluze Popis dílů

Přívodní síťový kabel

Hudební senzor (14125106L)

Dálkové ovládání (14125106L)

Přihrádk na baterie (14125106L)

Izolační proužek (14125106L)

Posuvný regulátor (14125206L)

Lepící pásek Technické údaje Výr. č.:14125106L Provozní napětí: 100 - 240V

50 / 60 Hz Celkový výkon: LED / max. 17 W LED pásek: Provozní napětí: 12 V Příkon (LED pásek): 14 W Ochranná třída: III Třída krytí: IP2048 CZ Úvod / Bezpečnost Síťový adaptér: Provozní napětí: 100 - 240 V

50 / 60 Hz Výchozí proud: 1,5 A Ochranná třída: II Třída krytí: IP20 Baterie pro dálkové ovládání: Typ: CR 2025 Výr. č.: 14125206L Provozní napětí: 100 - 240 V

50 / 60 Hz Celkový výkon: LED / max. 6 W LED pásek: Provozní napětí: 12 V Příkon (LED pásek): 4,5 W Ochranná třída: III Třída krytí: IP20 Síťový adaptér: Provozní napětí: 100 - 240 V

50 / 60 Hz Výchozí proud: 0,5 A Ochranná třída: II Třída krytí: IP20 Bezpečnost Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto ná- vodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí!

NEBEZPEČÍ OHROŽENÍ ŽIVOTA

A ZRANĚNÍ MALÝCH I VĚTŠÍCH DĚTÍ! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi. Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu. Zabraňte ohrožení života v důsledku zásahu elektrickým proudem Před každým použitím zkontrolujte LED pásek, jestli není poškozený. Nikdy LED pásek nepou- žívejte, pokud jste zjistili nějaká poškození. Poškozený přívodní kabel znamená ohrožení života elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servis nebo na kvalifikovaného elektrikáře. Přívodní síťový kabel tohoto přístroje nelze vy- měnit. Po poškození kabelu se přístroj musí odstranit do odpadu. Tento přístroj neobsahuje žádné díly u nichž by spotřebitel musel provádět údržbu. Před použitím se ujistěte, že dané síťové napětí souhlasí spotřebným provozním napětím artiklu (viz „ Technické údaje“). Bezpodmínečně se vyvarujte kontaktu s vodiči a kontakty pod napětím a svodou nebo jinými kapalinami. Nikdy neotvírejte žádný z elektrických dílů vý- robku, ani do nich nestrkejte žádné předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem. Nepoužívejte LED pásek přikrytý předměty nebo vožený do plochy. Nestavte lampu na vlhké nebo vodivé podklady. Tento LED pásek se nesmí elektricky spojovat s jinými LED pásky. Chraňte výrobek před ostrými hranami, mecha- nickým namáháním a horkými povrchy (viz obr. F). Nepřipevňujte výrobek ostrými svorkami nebo hřebíky. Síťovou zástrčku před montáží, demontáží nebo čištěním vytáhněte ze zásuvky. Bezpečnost49 CZ Úvod / Bezpečnost Bezpečnost Nikdy se nedotýkejte síťové zástrčky nebo LED pásku mokrýma rukama. Používejte výhradně dodané součástky, jinak zanikají všechny nároky ze záruky. Artikl v obalu se nesmí připojovat na síť s elek- trickým proudem, s výjimkou případu kdy bylo balení přizpůsobeno pro výstavní účely. Před připojením artiklu na síť elektrického proudu artikl úplně rozviňte. Model 14125106L Uněkterých osob může dojít kepileptickým záchvatům nebo poruchám vědomí působením blesků nebo jiných světelných efektů. Při epilep- tických symptomech ihned vyhledejte lékařskou pomoc. Vyvarujte se nebezpečí požáru a poranění Tento artikl neobsahuje žádné díly, u nichž by spotřebitel musel provádět údržbu. LED nelze vyměnit. Po výpadku LED na konci jejich životnosti se musí celý artikl vyměnit. Integrované LED nejsou vhodné pro provoz se stmívači a elektronickými spínači (14125206L). Nedívejte se za provozu zblízka do LED. Nedívejte se na LED optickou pomůckou (např. lupou). Tak postupujete správně Instalujte LED pásek tak, aby byl chráněn před znečištěním a silném zahřátím. Buďte vždy pozorní! Dbejte vždy na to, co dě- láte, a postupujte vždy srozumem. V žádném případě LED pásek nepoužívejte, pokud se cítíte nesoustředění nebo je Vám nevolno. Před použitím se seznamte se všemi pokyny a zobrazeními vtomto návodu a rovněž se sa- motným LED páskem. K úplnému odpojení LED pásku od přívodu elektrického proudu se musí síťový adaptér vytáhnout ze zástrčky. Bezpečnostní pokyny pro baterie a akumulátory

MIMO DOSAH DĚTÍ! Spolknutí může způsobit poleptání, proděravění měkkých tkání a smrt. K těžkým popáleninám může dojít během 2 hodin po spolknutí. Ihned vyhledat lékaře. NEBEZPEČÍ OHROŽENÍ ŽIVOTA! Uchovávejte baterie a akumulátory mimo do- sah dětí. V případě spolknutí okamžitě vyhle- dejte lékařskou pomoc! NEBEZPEČÍ VÝBUCHU!

Nenabíjecí baterie nikdy znovu nenabíjejte. Baterie nebo akumulátory nezkratujte ani je neotevírejte. Hrozí přehřátí, nebezpečí požáru nebo jejich prasknutí. Nikdy neházejte baterie nebo akumulátory do ohně ani do vody. Nevystavujte baterie nebo akumulátory mecha- nickému zatížení. Nebezpečí vytečení baterií / akumulátorů Zabraňte extrémním podmínkám a teplotám, např. na topení anebo na slunci, které mohou negativně ovlivnit funkci baterií nebo akumulá- torů. Vyhýbejte se kontaktu s pokožkou, očima a sliznicemi! Po kontaktu s kyselinou baterií ihned omyjte postižená místa dostatečným množstvím čisté vody a okamžitě vyhledejte lékařskou pomoc!

NOSTE OCHRANNÉ RUKA-

VICE! Vyteklé i poškozené baterie nebo akumulátory mohou při kontaktu s pokožkou způsobit její po- leptání. Noste proto vhodné rukavice. V případě vytečení ihned odstraňte baterie nebo akumulátory z výrobku, abyste zabránili jeho poškození! Používejte jen baterie nebo akumulátory stej- ného typu. Nekombinujte staré baterie nebo akumulátory s novými!50 CZ Bezpečnost / Uvedení do provozu Odstraňte baterie nebo akumulátory při delším nepoužívání z výrobku. Nebezpečí poškození výrobku Používejte jen udaný typ baterie nebo akumu- látoru! Nasazujte baterie nebo akumulátory podle označení polarity (+) a (-) na bateriích nebo akumulátorech a na výrobku. Vyčistěte před vložením kontakty baterie nebo akumulátoru a kontakty v přihrádce na baterie! Vybité baterie nebo akumulátory ihned vyjměte z výrobku. Uvedení do provozu Před prvním použitím odstraňte veškerý obalový materiál. LED pásek v obalu se nesmí připojit na přívod elektrického proudu. Upozornění: Dbejte na to, aby se vbezprostřední blízkosti místa montáže nacházela zásuvka. Vložení a výměna baterií (14125106L) (obr. G) Upozornění: Před prvním použitím vytáhněte izolační proužek

z přihrádky na baterie

Jestliže se zkrátí dosah dálkového ovládání

je třeba vyměnit jeho baterii

K tomu vytáhněte zásuvku na baterie z dálkového ovládání

a vložte dovnitř nové. Poznámka: Správná polarita je vyznačená na zadní straně dálkového ovládání

Zasuňte zásuvku na baterii zase do dálkového ovládání

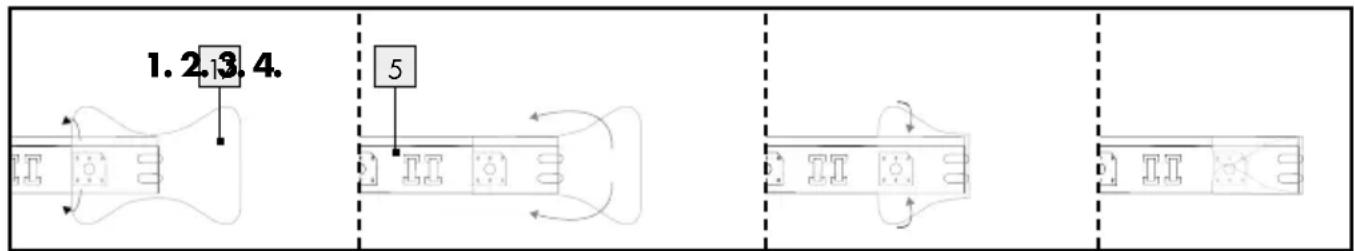

Zkracování a spojování LED pásku Máte možnost LED pásek individuálně zkrátit a spojit.

NEBEZPEČÍ OHROŽENÍ ŽI-

VOTA ÚRAZEM ELEKTRICKÝM PROUDEM! Před veškerými pracemi na LED pásku

odpojte přívod elektrického proudu. Za tímto účelem vytáh- něte síťový adaptér

ze zásuvky. Zvolte si požadovanou délku LED pásku. Upozornění: Dbejte na to, abyste LED pásek zkrátili na správném místě. Rozhraní leží přesně uprostřed pólů a je označeno černou linií (14125106L: + 12V, modrá, červená, zelená -

; 14125206L: +, -) (viz obr. C). Zkraťte světelný LED pásek

nůžkami. Nakonec přitlačte oba konce LED pásku

(viz obr. C). Při připojování pásku LED

(viz obr. C). Zkontrolujte správné usazení. Jestliže nechcete po zkrácení pásku připojit další díl, nezapomeňte před použitím artiklu přelepit volný konec LED pásku

Montáž LED pásku51 CZ Bezpečnost / Uvedení do provozu Montáž LED pásku Montáž LED pásku Upozornění: Dbejte na to, aby montážní plocha byla čistá, bez mastnoty a suchá. V opačném případě může být narušena přilnavost lepicí pásky. Upozornění: Dbejte na to, aby se vbezprostřední blízkosti montážní plochy nacházela zásuvka. Upozornění: Dopad světla ovlivňuje senzorovou jednotku

(14125206L). 14125106L (viz obr. A): Spojte síťový kabel

, pokud ještě nejsou namontované. Propojte nyní snímač hudby

Při připojování pásku LED

pamatujte na správnou polaritu spojení (viz dole,

12 V, modrá, červená, zelená). 14125206L (viz obr. A): Spojte síťový kabel

Zvolte si vhodnou montážní plochu. Odstraňte ochrannou fólii

ze zadní strany LED pásku

Nalepte světelný LED pásek

pomocí lepicí pásky na montážní plochu a přitlačte ho. Stáhněte ochranou fólii

(viz obr. B) ze zadní strany držáku kabelu

(14125206L) / hudebním senzorem

(14125106L). Nalepte kabelový držák

na vyhlédnuté místo (viz obr. D). Přilepte senzor

(14125206L) / hudebním senzorem

(14125106L) na požadované místo. Přišroubujte hudebním senzorem

šrouby (14125106L). Upněte přívodní síťový kabel

do kabelového držáku

Zastrčte síťový adaptér

do zásuvky. Vaše svítidlo je nyní připraveno kprovozu. Zapínání a vypínání světelného LED pásku 14125106L (viz obr. G): Pro zapnutí LED pásku

stiskněte tlačítko ON na dálkovém ovládání

. Pro vypnutí LED pásku

stiskněte tlačítko OFF na dálkovém ovládání

Upozornění: Tlačítko OFF na dálkovém ovládání

. Pro dlouhodobé vypnutí LED pásku

vytáhněte síťový adaptér

zásuvky. 14125206L (viz obr. E): Páska LED je vybavena snímačem denního světla / pohybovým snímačem

. Dosah pohybového snímače je maximálně 5 m. Za tmy se páska LED automaticky rozsvěcuje pohybem ve snímaném prostoru. Světlo se rozsvěcuje na cca 30vteřin až 10minut. Doba svícení je plynule nastavitelná pomocí regulátoru

Řízení světelných efektů pomocí dálkového ovládání (14125106L) Poznámka: Vysílač dálkového ovládání

je na opačné straně než přihrádka na baterie

Zajistěte, aby se mezi vysílačem a přijímačem nebyly žádné překážky. Dosah dálkového ovládání činí cca 5 m. K dispozici máte následující funkce: : Zvýšit intenzitu světla / zvýšit rychlost změny barev / zvýšit citlivost hudebního senzoru : Snížit intenzitu světla / snížit rychlost změny barev / snížit citlivost hudebního senzoru

: zapnutí LED pásku OFF : vypnutí LED pásku52 CZ Montáž LED pásku / Údržba a čištění / Likvidace RED : nastavení červeného světla GREEN : nastavení zeleného světla BLUE : nastavení modrého světla WHITE : nastavení bílého světla ORANGE : nastavení oranžového světla YELLOW : nastavení žlutého světla CYAN : nastavení tyrkysového světla PURPLE : nastavení fialového světla JUMP3 : měnění barev (3 barvy) JUMP7 : měnění barev (7 barev) FADE3 : plynulá změna barev (3 barvy) FADE7 : plynulá změna barev (7 barev)

: hudební program 1 = pomalá a plynulá změna barev sreflexí světla podle zvuků

: hudební program 2 = pomalá a plynulá změna barev sreflexí světla podle zvuků

: hudební program 3 = změna barev pouze podle zvuků

: hudební program 4 = páska LED je aktivní pouze podle zvuků. Údržba a čištění

NEBEZPEČÍ OHROŽENÍ ŽI-

VOTA ÚRAZEM ELEKTRICKÝM PROUDEM! Před veškerými pracemi na LED pásku

odpojte přívod elektrického proudu. Za tímto účelem vytáhněte síťový adaptér

zásuvky. Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit. Na čištění LED pásku

používejte suchý hadr, který nepouští vlákna. Likvidace Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řiďte podle ozna- čení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recy- klovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. Vzájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do do- movního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u přís lušné správy města nebo obce. Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren. Ekologické škody v důsledku chybné likvidace baterií / akumulátorů! Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny. Likvidace / Záruka a servis53 CZ Montáž LED pásku / Údržba a čištění / Likvidace Likvidace / Záruka a servis Záruka a servis Záruka Od okamžiku zakoupení dostáváte na výrobek zá- ruku po dobu 36 měsíců. Zařízení bylo svědomitě vyrobeno a podrobeno přesné kontrole jakosti. Bě- hem záruční doby odstraníme bezplatně všechny vady materiálu a výrobní vady. Vpřípadě, že se během záruční doby vyskytnou nedostatky, zašlete laskavě artikl na uvedenou adresu servisu a uveďte následující číslo zboží: 14125106L / 14125206L. Ze záruky vyloučeny škody způsobené neodborným zacházením, nerespektováním návodu kobsluze nebo zásahem neautorizovanou osobou, jakož i poškození rychleopotřebitelných dílů (např. svíticí prostředky). Záručním výkonem se záruční doba neprodlouží ani neobnoví. Adresa servisu Briloner Leuchten GmbH Im Kissen 2 DE-59929 Brilon NĚMECKO Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.briloner.com IAN 290164 Pro všechny požadavky si připravte pokladní blok a číslo výrobku (např. IAN 12345) jako doklad o nákupu. Evropské prohlášení o shodě Tento výrobek splňuje požadavky platných evropských a národních směrnic. Shoda byla dokázána. Příslušné vysvětlivky a podklady jsou deponovány u výrobce. Výrobce Briloner Leuchten GmbH Im Kissen 2 DE-59929 Brilon NĚMECKO54 Índice55 ES Índice Leyenda de pictogramas utilizados ..................................................................... Página 56 Introducción .............................................................................................................................. Página 57 Uso adecuado ................................................................................................................................ Página 57 Contenido ........................................................................................................................................ Página 57 Descripción de las piezas .............................................................................................................. Página 57 Características técnicas .................................................................................................................. Página 57 Seguridad ................................................................................................................................... Página 58 Indicaciones de seguridad ............................................................................................................. Página 58 Indicaciones de seguridad sobre las pilas / baterías ................................................................... Página 59 Puesta en funcionamiento ............................................................................................ Página 60 Colocar / cambiar la pila ............................................................................................................... Página 60 Acortar o unir la cinta de luz LED .................................................................................................. Página 60 Montar la cinta de luz LED ............................................................................................ Página 61 Encender / apagar la cinta de luz LED .......................................................................................... Página 61 Controlar los efectos de luz con el mando a distancia ................................................................ Página 62 Mantenimiento y limpieza............................................................................................ Página 62 Desecho del producto ....................................................................................................... Página 62 Garantía y servicio técnico ........................................................................................... Página 63 Garantía .......................................................................................................................................... Página 63 Dirección del servicio técnico ......................................................................................................... Página 63 Declaración de conformidad ......................................................................................................... Página 63 Fabricante ........................................................................................................................................ Página 6456 ES Leyenda de pictogramas utilizados ¡Leer las instrucciones de uso! Las bombillas utilizadas no son regulables (14125206L)
