EX 1200 Plus - Bomba de água TETRA - Manual de utilização gratuito

Tipo de produto	Bomba de água para aquário
Marca	Tetra
Modelo	EX 1200 Plus
Alimentação	230 V CA, 50 Hz
Consumo elétrico	19,5 W
Vazão em vazio	1300 l/h
Vazão em serviço	810 l/h
Volume de filtração	12 litros
Número de cestos de filtração	4
Diâmetro interno da mangueira	16 mm
Comprimento do cabo de alimentação	1,65 m
Dimensões (C × L × A)	211,6 × 211,6 × 412 mm
Peso	Aproximadamente 4 kg (estimativa)
Temperatura da água admissível	+4 °C a +35 °C
Altura de recalque máxima	1,5 m (distância entre o filtro e o nível da água)
Materiais filtrantes incluídos	Lã sintética Tetra FF, carvão ativado Tetra CF, espuma biológica Tetra BF, bioballs Tetra BB, noodles de cerâmica Tetra CR
Tipos de água compatíveis	Água doce e água salgada
Manutenção do pré-filtro	Limpeza com água quente em caso de sujidade
Substituição da lã sintética	Todos os meses
Substituição do carvão ativado	A cada 2 a 4 semanas
Limpeza do rotor	Com água quente em caso de redução de vazão
Garantia	3 anos a partir da data de compra
Utilização prevista	Interior, uso privado, filtro externo para aquário
Segurança	Nunca operar a seco, desligar antes da manutenção, usar apenas peças originais

Perguntas frequentes - EX 1200 Plus TETRA

Como instalar o filtro Tetra EX 1200 Plus?

Instale o filtro do lado de fora do aquário, a uma distância do nível da água entre 80 e 150 cm. Monte as hastes de sucção e de retorno, conecte as mangueiras, em seguida, prime o filtro pressionando rapidamente o botão de escorva até que a água circule.

Por que a vazão de água está reduzida?

Verifique se as mangueiras não estão dobradas ou torcidas, se a crépina de sucção não está entupida e se os materiais filtrantes não estão sujos. Limpe ou substitua os materiais se necessário.

Com que frequência devo trocar os materiais filtrantes?

A lã sintética Tetra FF deve ser trocada todos os meses, o carvão ativado Tetra CF a cada 2 a 4 semanas. A espuma biológica Tetra BF e os bioballs Tetra BB são limpos a cada 6 a 12 meses, dependendo da sujidade.

Como limpar o rotor do filtro?

Desligue o aparelho, remova a cabeça do filtro, desparafuse a tampa do rotor, retire o rotor e limpe-o com água quente da torneira. Monte tudo de volta na posição 'cadeado fechado'.

O que fazer se o motor não ligar?

Verifique a alimentação elétrica. Se o rotor estiver bloqueado ou faltando, limpe-o ou substitua-o. Certifique-se de que a haste do rotor não está quebrada.

A água vaza pela cabeça do filtro, o que fazer?

Verifique se os clipes de travamento estão bem fechados, se a junta da cabeça está colocada corretamente e limpa. Limpe as superfícies de contato e substitua a junta se danificada.

Posso usar o filtro em água salgada?

Sim, o Tetra EX 1200 Plus é projetado para uso em água doce e água salgada.

Como escorvar o filtro corretamente?

Abra completamente as torneiras de paragem, pressione várias vezes rapidamente o botão de escorva até que a água seja visível na mangueira de retorno, em seguida, ligue o filtro.

O filtro faz um barulho incomum, por quê?

Isso pode ser devido a ar preso (agite levemente o filtro), a um pré-filtro entupido (limpe-o) ou a mangueiras mal conectadas (verifique as conexões). Lubrifique os anéis de vedação com vaselina se necessário.

Qual é a diferença entre os modelos EX Plus?

Os modelos EX 400, 600, 800 e 1200 Plus diferem pela vazão, volume de filtração e capacidade para aquário. O EX 1200 Plus é adequado para aquários de 200 a 500 litros com uma vazão de 810 l/h em serviço.

MANUAL DE UTILIZADOR EX 1200 Plus TETRA

PT Manual de instruções

SV Bruksan visning

DA Brugsanvising

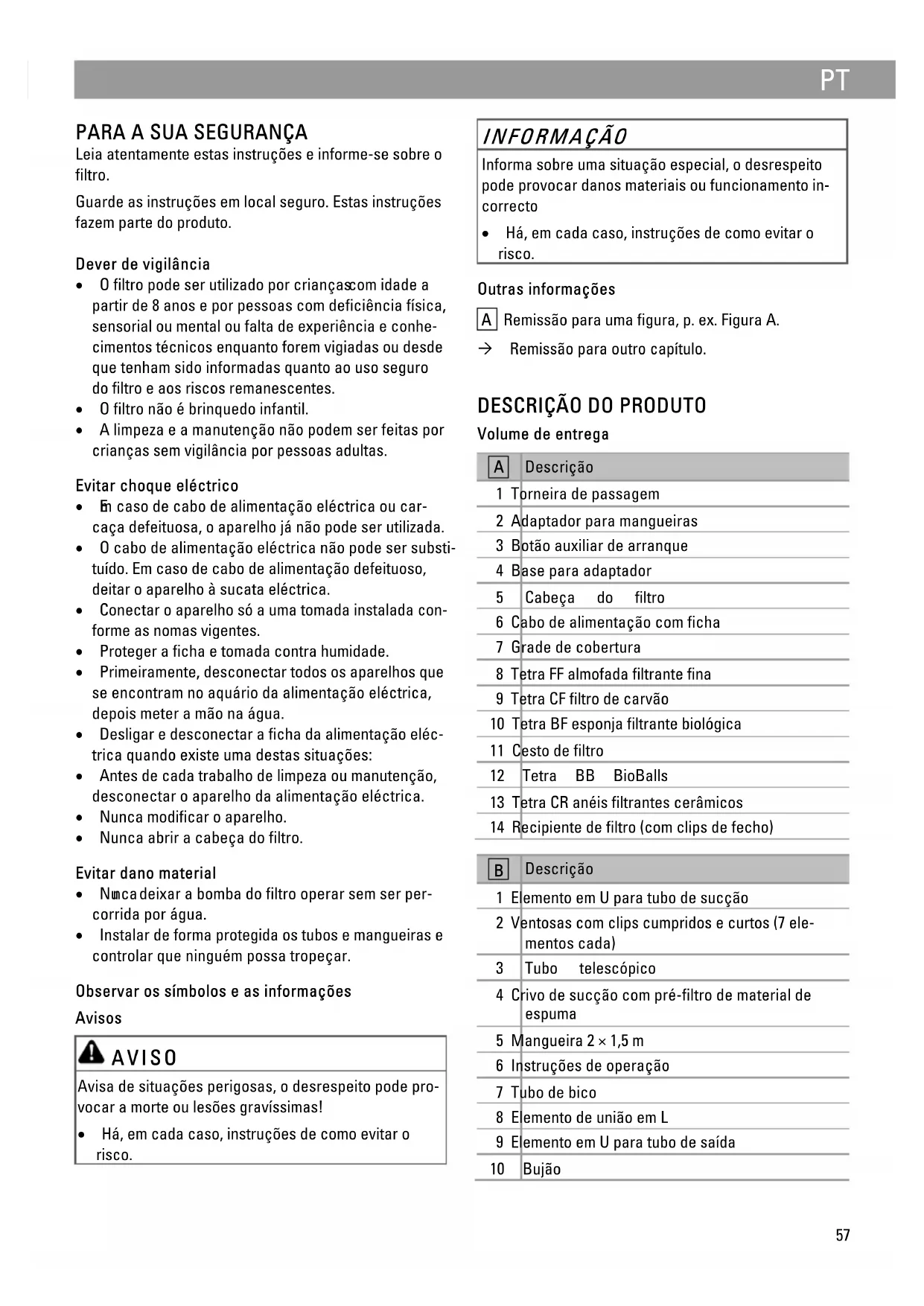

Leia atentamente estas instruções e informe-se sobre o)...
filtro.

Guarde as instruções em local seguro. Estas instruções fazem parte do produits.

Dever de vigilência

• 0 fazer para ser realizado por crianças com alegria de 8 anos e por pessoas com dificuldade da partir de 8 anos e por pessoas com dificuldade do estado mental ou falta de experiência e acontecimentos tíricos quando foram vigiadas ou quando tenham sido informadas quanto ao uso seguro do fazer e ao risco remanescentes.
• 0 filtrão não é brinquedo infantil.
• A limpeza e a manutenção não pode ser feitas por crianças sem vigilência por pessoas adultas.

Evitarchoqueelectrico

• En caso de cabo de alimentacao eletrica ou carcaça defeituosa, o aparecido não pode ser realizada.
• O cabo de alimentacao eletrica nao pode ser substituido. Em caso de cabo de alimentacao defeitouso, deitar o aparecido à sucata electrica.
• Conectar o aparelho so a uma tomada instalada conforme as nomas vigentes.
  Proteger a ficha e tomada contra humidade.
• Primeiramente, desconectar todos os apareiros que se encontrar no aquário da alimentação eletrica, quando estao a ia na agua.
• Desligar e desconectar a ficha da alimentacao elec. trica quando existe uma destas situacoes:
• Antes de cada trabajo de limpeza ou manutenção, desconectar o aparecido da alimentação électrique.
• Nunca modificar o aparelho.
• NuncaAbriracabeça dofiltro.

Evitar dano material

• Nuncadeixar a bomba do filtro operar sem ser percorrida por agua.
• Instalar de forma protegida os tubos e mangueiras e controlar queinguém possa tropeçar.

Observar os sinabolas e as informacoes

Avisos

AVISO

Avisade situaçõesperigosas,odesrespeito podeprovocar a morte ou lesoes gravissimas!

• Ha, em cada caso, instruções de como fazer o risco.

INFORMACAO

Informa sobre uma situação especial, o desrespeito pode provocar danos materiais ou funciona in-correcto

• Ha, em cada caso, instruções de como fazer o risco.

Outras informacoes

Remissao parauma figura,p.ex.FiguraA.

Remissão para及其他 capítulo.

DESCRICAO DO PRODUTO

Volume de entrega

A	Descrição
1	Torneira de passagem
2	Adaptador para mangueiras
3	Botão auxiliar de arranque
4	Base para adaptor
5	Cabeça do filtro
6	Cabo de alimentação com ficha
7	Grade de cobertura
8	Tetra FF almofada filtrante boa
9	Tetra CF filtro de carvão
10	Tetra BF esponja filtrante biológica
11	Cesto de filtro
12	Tetra BB Bio Balls
13	Tetra CR anéis filtrantes cerâmicos
14	Recipiente de filtró (com clips de fecho)

B	Descrição
1 Elemento em U para tubo deucceedo
2 Ventas com clips cumpridos e curtos (7 elementos cada)
3 Tubo telecópico
4 Crivo deucceedo com pré-filtra de material de espuma
5 Mangueira 2 x 1,5 m
6 Instruções de operação
7 Tubo de bico
8 Elemento de união em L
9 Elemento em U para tubo de saía
10 Bujão

Utilização conforme apecifiedo

EX 400 Plus, EX 600 Plus, EX 800 Plus, EX 1200 Plus pode ser utilizado so conforme descripto abaixo:

• Limpeza de agua de aquários.
• Operação mediante água doce ouágua do mar
• Operação so com observação das caractéristicas técnicas.

O aparecido está sujeito a estas restricções:

• Operaçãosolecomtemperaturadeáguaentre +4^ e +35^
• Colocação sé fora do aquário. Nunca por na água.
  Utilizar so em salas fechadas.
  Utilizar para fins de aquariofilia particulares

ACESSO AO FILTRO

Retirar o adaptor para mangueiras

0 adaptor deve ser tirado antes de ser afastada a cabeca doimento.

Condição prévia:

• A ficha está desconectada da alimentação eletrica.
• Ambas as torneiras de passagem está fechadas.

1. Subir a cobertura do adaptor.
2. Girar a alavanca de trancamento até à posicao "Fecho aberto".
3. Colocar o adaptor na cavidade prevista e pressionar naCESSA doimento, até que encontrar resistência.
4. Girar a alavanca de trancamento até que encontrar resistência, até a posicao "Campo fechado" e baixar.
5. Baixar a cobertura.

Retirar aCESSO do filtering

ACESSÉA DE VIVIÇOS DE LIMPEZA E MANUTENÇÃO E PARA substituir o material filtrante.

Condição prévia:

1. Subir os quatre clips de Fecha do recipiente para os desapertar.
2. Afastar os clips do recipiente.
3. Retirar aCESSA do fazer.

Colocar aCESSA do filtro

1. Posicionar a casa até que o tubo se encontrar por cima da abertura de passagem da grade de cobertura.
2. Colocar aCESSOA sobre o recipiente e truncar medi-ante os clips de fecho.
3. Colocar o adaptor. ( Colocar o adaptor)

POSICIONARECONECTAR

Preparar os materiais filtrantes

Aquando da expelled, algunos dos materiais filtrantes está embalados. Anteriormente à utilizesçao, devem ser desembalados e limpos.

Condição prévia:

• ACESSA foi retirada. ( Retirar aCESSA do filtrato)

1. Tirar do recipient e grade de cobertura, todos os cestos de filtro e os materiais filtrantes.
2. Desembalar os materiais filtrantes, eliminar o material de embalagem conforme as normas de protecao ambiental.
3. Lavar bem com água quente todos os materiais fibrantes.

Encher o recipiente do filtro

Os materiais filtrantes devem aparecer a ordem corre-recta no recipiente.

Condição prévia:

• ACESSA foi retirada. ( Retirar acessa do filtró)
• Os materiais filtrantes está preparados.

( Preparar os materiais filtrantes)

1. Colocar a grade de cobertura, os cestos e os materiais filtrantes na ordem correcta no recipiente do filtro.

2. Posicionar a grade de cobertura e os cestos de modo que as setas apontem para o sentido identico ao da seta sobre o recipiente do filtró.

3. Fechar o filtro ( Colocar aCESS do filtró).

Ligar a mangueira ao adaptordo

Os tratabalhos necessarios são identicos para a entrada IN e a saida OUT.

1. Aplicar a torneira de passagem ao bocal do adapta-dor e fixar a porca apertando-a a mao no sentido ho-rario.
2. Enfiar a mangueira sobre o bocal de ligação.
3. Apertar a porca de segurar da mangueira no sentido anti-horário.

Montar o tubo de succao e o tubo de saida

1. Montar o tubo de succão conforme月至do e fixar verticalmente, por meio das ventosas, à parede interi rior do aquário.

2. Montar o tubo de saía conforme做不到 e fixar horizontalmente, por meio das ventosas, à parede interior do aquário, por cima da superficie de agua.

3. Se necessário, reduzir o comprimento do tubo de sáida.

4. Ligar a mangueira da entrada IN doAGO com o tubo de sucacao.

5. Ligar a mangueira da saída OUT do fazer com o tubo de saída.

INFORMACAO

Cada do bra ou torço da mangueira reduz oefeito do filtró.

• Instalar a mangueira sem dobras ou torções.
• Se necessario, reduzir o comprimento da manqueira.

Posicionar o filtro

COLOCAÇÃO EM FUNCIONAMENTO

AVISO

Tensão electrolytica perigosa

Morte ou lesão grave por什麽 eletrico

• Conectar a ficha so a uma tomada instalada conforme as nomas vigentes.
• Nunca estabelecer a alimentacao eletrica pela fiche com filtro, mangueiras ou ficha defeituosos.

INFORMACAO

Nunca deixar a bomba operar sem ser percorrida por agua. Contrariamente, a bomba sera destruía.
- Controlar periodically o nível de água e a circulação no filtró e aquário.

INFORMACAO

• Logo进驻 do arranque do filtro, controlar a ausência de fugas de todas as mangueiras e pontos de união.
• Em caso de fugas, desconectar de immediato a ficha e fechar as torneiras de passagem.
• Pôr o fazer aproxima vez em operação(before de Eliminada a causa das fugas.
• Repetir o controlo da ausência de fugas(before de 30 minutos de operação.

1. Abrir totalmente as torneiras de passagem da entrada IN e saída OUT.
2. Premir varias vezes depressa o botão auxiliar de arranque até que oAGO comece a encher-se de agua.
3. Esperar até que se possa ver agua na mangueira ao tubo de saía.

4. Conectar a ficha do filtrro na tomada.

5. A bomba, no interior daCESSA doorno, arranca automaticamente.

6. Corrigir o caudal.

7. Mediente a torneira de passagem, na entrada IN, ajustar o caudal previsto.

8. A torneira de passagem da saía OUT permanece aberta porcomplete.

LIMPEZA E MANUTENÇA

AVISO

Tensão electrolytica perigosa

Morte ou lesão grave porCHOque eletrico

• Anteriormente ao inico dos lavorhos, desligar o aparelho,desconectar a ficha e proteger o aparelho contra ligacao accidental.
• Após a finalização dos trabalho, restabelecer todas as condições para por o aparecido em operação.

Intervalos de manutenção

Componente Controlo Limpeza Substituição
Tetra FFomalôada filtranteina	-	-	mensalmente
Tetra CFfilterode carvão - -	cada 2 até 4 semanas
Tetra BB BioBalls cada 12 meses em caso de entupamento	por sujidade extrema	quando a sujidade, medi-ante água, não pode ser eliminada da superficie
Tetra BF esponja filtrantebiológica	cada 6 meses quando é visível a Presencea de sujidade	cada 12 meses
Tetra CR anês filtrantes ce-râmicos	cada 12 meses em caso deentupimentopor sujidade extrema	quando a sujidade, medi-ante agua, não pode ser eliminada da superficie
Impeller - quando o motor não opera	ou o fluxo de água fica reduzido	-

Limpar/Substituir materiais filtrantes

• Năutilizar detergentes ou solventes químicos.
• Sendo realizadas varías esponjas filtrantes, limpar ou substituir em diferido as mesmas. Assim se protege as bacteriias úteis doAGO que poder Continuing a garantir una limpeza biológica eficaz da agua.

INFORMACAO

A agua deorneira normal destrói as culturas bacteriinas nos materiais filtrantes. A destruiçao prejudica oefeito de limpeza.
- Usarsolegua proveniente do aquario para limpar os materiais filtrantes.

Condição prévia:
- ACESSA foi retirada. (→ Retirar acessa do padró)

1. Tira r do recipiente todos os materiais filtrantes.
2. Limpar cuidadosamente com agua proveniente do aquario os BioBalls, esponjas filtrantes e anéis filtrantes ceramicos.
3. Depois de atingido o intervalo de mudanca, substituir o correspondente material filtrante.

Limpar/Substituiro Impeller

Condição prévia:

• ACESSA foi retirada. ( Retirar acessa do padrão) Modo de procedimento:

K

1. Girar a cobertura no sentido anti-horário até à posicao "open" eletalirar.
2. Limpar com agua quente a cobertura e o Impeller. Substituir peças defeituosas.
3. Montar os componentes na ordem inversa à desmon-tagem
4. Girar a cobertura no sentido horário até à posicao "close".

Limpar/Substituir a junta deVEDACao da cabeça do filtró

Condição prévia:

• ACESSA foi retirada. ( Retirar aCESSA do filtrato)

1. Retirar a junta de vestação e limpar com água quente. - Substituir uma junta de vestação defeitouosa.
2. Colocar a junta de vedao. - Posicaoar a vedao de forma que tenha contacto perfeito com a cabeça doimento.

Limpar o pré-filtro de material esponjoso

Quando mucho sujo, o pre-filtro de material esponjoso deve ser limpo.

1. Tirar o pré-filtró do crivo de sucção e limpar com água de torneira quente e limpa.

GUARDAR O FILTER

1. Desconectar a ficha.
2. Tirar toda a agua do interior do filtró; limpar o filtró e os materiais filtrantes. (→ Limpeza e manutençao)
3. Guardar o除外 em recinto seco.

PRODutos USADOS

INFORMACAO

Cada eliminacao inadequada da origem a danos ecologicos!

• Eliminar os materiais de embalagem de forma ecologica, conforme as normas legais em vigor.
• Separar por corte o cabo de alimentacao para tornar inutilizavel oAGO entregar ao sistema de recolha selectiva.

ELIMINAÇÃO DE CAUSAS DE FALHAS E AVARIAS

Falha/Avaria Causa provável Remédio
ACESSA do fazer não pode ser fixada sobre o recepiente.	As setas sobre os cestos e o recipiente não apontam para a mesma direção, montagem Incorrecta dos cestos de filtr.	Corrigir a montagem dos cestos.
	Excesso de material filtrante nos cestos. Tirar o material em excesso.
CÂmega permeavel, há fugas de água.	Os clips de feço não está corrementefechados.	Fechar corremente os clips.
	Prenença de sujidade ou corpos estranhos sobre o recipiente ou a junta de vedação da casa do do filtr.	Limar todos os pontos onde a junta de vedação e o recipiente tem contacto.
	Junta de vedação defeitoa, ausente ouincorrectamente montada.	Corrigir o posicionamento ou substituir a junta de vedação.
	Borda defeitoa da casa do filtr. Substitu r a casa do filtr.
	Montagem Incorrecta do adaptador. Corrigir a montagem.
O motor não arranca.	Alimentação eletrica interrompida. Estabelecer a alimentação eletrica.
	Haste do Impeller partiu-se. Substitu r o Impeller.
	Impellar ausente ou bloqueado por corpoestranho.	Limar ou substitui r o Impeller.
Fluxo de agua reduzido.	Adaptador muito sujo. Retirar o adaptador e limpar comágua quente.
	As mangueiras prejudicam o fluxo de água.	Eliminar dobras e torções das mangueiras.
	Mangueiras muito segas. Lavar o interior de Mangueiras, do tubo de sucção e tubo de sácia medianaágua deorneira submetida à alta pressão.
	Crivo de sucção entupido. Removeu sujidade e corpos estranhos.
	Material filtrante entupido. Limpar o material filtrante comágua proveniente do aquário.
	O material filtrante encontrar-se em redes. Não deitar o material filtrante em redes ou meias de nylon para evaporar o entupimento do filtr.
	Composicao incorrecta do material filtrante.	Encher corremente o material filtrante.
	Tetra FF almofada filtrante muito sujo. Tetra	FF almofada filtrante - substitui r
	Presença de sujidade na caixa do Impeller.	Limar o Impeller comágua quente.
	A água não está em circulação.	Posicaoar o tubo de saída por cima do[nível deágua e premir botão auxiliar de arranque.
	Foiutilizando material filtrante / peças de repositioneoutsros fabricantes.	Sóutilizar peças originais Tetra.
Inclusão de ar no filtr.	Distância insufficiente entre filtró e nível delágua, no aquário.	Posicaoar a borda superior da cabeca do filtropelo menos 10 cm debaixo da superficie deágua.
	Material filtrante entupido. Limpar material filtrante.
	Ar penetratetravés do tubo de sucção.	Instalar a mangueira, entre tubo de sucção e filtr, debaixo do nível deágua, no aquário.Substitui r o anel de pedação do tubo de sucção.
O filtrão não arrancarcorrectamente.	Limpeza insufficiente do material filtrante. Limpar material filtrante.
	O material filtrante encontrar-se em redes. Não deitar o material filtrante em redes ou meias de nylon para evaporar o entupamento do filtró.
Ruido anormal duranteo arranque do filtró.	Ar penetrar através dos pontos de união dmangueira.	Corrigir a ligaçao das mangueiras.
	Inclusão de ar no filtró. Sacudir cuidadosamente o filtró para que o ar possa sair.
Ruido anormal duranteo arranque do filtró.	Pré-filtró de material esponjoso entupido.	Limar o pré-filtró.
	Caudal insufficiente. Abrir as torneiras de passagem paraacular.
	Massa insufficiente aplicada aos anos de vedação.	Aplicar lubricamente, p. ex. vaselina, em abun-dência os anos de vedação.
	Circulação desuniforme por má sucção deágua.	Desconectar a ficha e pôr novamente o filtró em operação.
	Distência insufiente entre filtró e;nível deágua, no aquário.	Posicaoar a borda superior da cabeca do filtróelo menos 10 cm debaixo da superficie deágua.
	Inclusão de ar no filtró. Sacudir cuidadosamente o filtró para que o ar possa sair.
	Cada 10 s sai perceptivelmente ar do tubo desaidá.	Durante a respiração das plantas aquáticas pegela fotossíntese e das bacteriées produzem-se bolhas de ar que causam ruidos. Não são ne-cessárias medidas especialis.
	O botão auxiliar de arranque está premido.	Nunca premir o botão auxiliar de arranque en-quoimento. Controlar que o botão não é por acaso premidopor quaisquer utensílos ou objectos.

CHARACTERISTICAS TÉCNICAS

Descrição EX 400 Plus EX 600 Plus EX 800 Plus		EX 1200 Plus
Rated voltage V AC 230
Rated frequency Hz 50
Consumo de potência W 5,5 7,5 10,5		19,5
Caudal na的操作ação sem停电 (sem material filtrante e mangueira)		I/h	450	630	790 1300
Caudal na的操作ação I/h 320 360 430 810
Capacidade adequada do aqueiro		I	10-80	60-120	100-300
Capacidade do filtró		I	3,2	5,7	6,6
Número de cestos de filtró			2	3	4
Diâmetro interior da mangueira		mm	12	12	12
Dimensoes	Comprimento	mm	211,6	211,6	211,6
	Largura	mm	211,6	211,6	211,6
	Altura	mm	314,0	364,0	412,0
Comprimento do cabo de comunica-ção		m	1,65

GARANTIA

Tetra concede tres anos de garantia pelo produit, a partir da data de aquisicao. Guardar o talao de pagemento! A garantia fica excluida em todos os casos de tratamento inadequado, desgaste normal e intervencao não permitida no aparelho. Para estarar reclamação, pedimos que se dirija ao seu revendedor ou à Tetra GmbH, Tetra Technik Service Center, Postfach 1580, D-49304 Melle, Germany.

FOR DIN SAKERHET
