SI 4 EasyFix Iron - Ferro de passar Kärcher - Manual de utilização gratuito

Tipo de produto	Limpador a vapor com ferro de passar
Marca	Kärcher
Modelo	SI 4 EasyFix Iron
Tensão de alimentação	220-240 V ~ 50-60 Hz
Potência total	2000 W
Potência do ferro de passar	700 W
Pressão de serviço máxima	0,35 MPa
Capacidade do reservatório de água	0,8 L
Capacidade da caldeira	0,5 L
Fluxo de vapor contínuo	50 g/min
Fluxo máximo de vapor (pico)	110 g/min
Tempo de aquecimento	4 min
Dimensões (C x L x A)	350 x 280 x 270 mm
Peso (sem acessórios)	4 kg
Classe de proteção	I
Índice de proteção	IPX4
Reservatório de água removível	Sim
Desligamento automático do ferro	Sim (5 minutos de inatividade)
Segurança para crianças	Sim (seletor de fluxo de vapor)
Acessórios incluídos	Bico de jato estreito, escovas redondas (pequena e grande), bico Power, aspirador de mão, bico para piso, patim para carpete, ferro de passar a vapor, 2 tubos de extensão, panos de microfibra, agente descalcificante
Descalcificação recomendada	A cada 50 a 100 enchimentos, dependendo da dureza da água
Utilização	Limpeza a vapor e passagem a ferro

Perguntas frequentes - SI 4 EasyFix Iron Kärcher

Como encher o reservatório de água?

O reservatório de água pode ser removido puxando-o verticalmente para cima, ou enchido diretamente no aparelho pelo orifício de enchimento. Use água potável ou uma mistura com no máximo 50% de água destilada até a marca MAX.

Que tipo de água usar?

Use água potável ou uma mistura de água potável e água destilada (máximo 50%). Não use água destilada pura, água de condensação, água da chuva, detergente ou aditivos.

Como ligar o aparelho?

Coloque o aparelho em uma superfície sólida, conecte o plugue de alimentação, pressione o interruptor Ligar. O indicador verde pisca e depois fica fixo. Acione o gatilho de vapor para obter vapor.

O que fazer se o indicador vermelho piscar?

O indicador vermelho pisca com um sinal sonoro quando o reservatório de água está vazio. Encha-o até a marca MAX. Se o indicador estiver aceso continuamente, a caldeira está vazia: desligue o aparelho, encha o reservatório e ligue novamente.

Como descalcificar a caldeira?

Desligue e deixe o aparelho arrefecer. Abra o fecho de manutenção com um tubo de extensão, esvazie a caldeira. Prepare uma solução de agente descalcificante Kärcher (1 dose para 0,5 L de água), despeje na caldeira, deixe agir por 8 horas, depois esvazie e enxágue várias vezes com água fria.

Como usar o ferro de passar a vapor?

Conecte o conector de vapor do ferro na tomada do aparelho. Ligue o limpador a vapor. Aguarde até que o indicador laranja do ferro se apague. Pressione o interruptor de vapor para passar a vapor. Para passar a seco, não acione o interruptor de vapor.

Como limpar pisos com o bico para piso?

Fixe o esfregão de microfibra no bico colocando o pano no chão com as tiras aderentes para cima e, em seguida, pressionando o bico sobre ele. Conecte os tubos de extensão à alça de vapor. Passe lentamente sobre as superfícies sujas para obter melhor resultado.

Como guardar o aparelho?

Coloque os tubos nos suportes, pendure os acessórios. Enrole a mangueira de vapor ao redor dos tubos, fixe a alça no bico para piso. Enrole o cabo de alimentação. Armazene em local seco e protegido do gelo.

Por que o vapor sai de forma irregular?

Isso pode ser devido a uma caldeira com calcário. Descalcifique-a. Após pausas, pode formar-se condensação: direcione o jato de vapor para um pano até que fique regular.

Como cuidar dos acessórios de microfibra?

Lave os panos e revestimentos na máquina a 60 °C no máximo. Não use amaciante para manter a capacidade de absorção. Não os coloque na secadora.

MANUAL DE UTILIZADOR SI 4 EasyFix Iron Kärcher

Deslizador para alfombras

Índice: Indicações gerais 45; Utilização para os fins previstos 45; Proteção do meio ambiente 45; Acessórios e peças sobressalentes 45; Volume de fornecimento 45; Garantia 45; Unidades de segurança 45; Descrição do aparelho 46; Montagem 46; Operação 47; Instruções de utilização importantes 48; Aplicação dos acessórios 48; Conservação e manutenção 50; Ajuda com avarias 51; Dados técnicos 52.

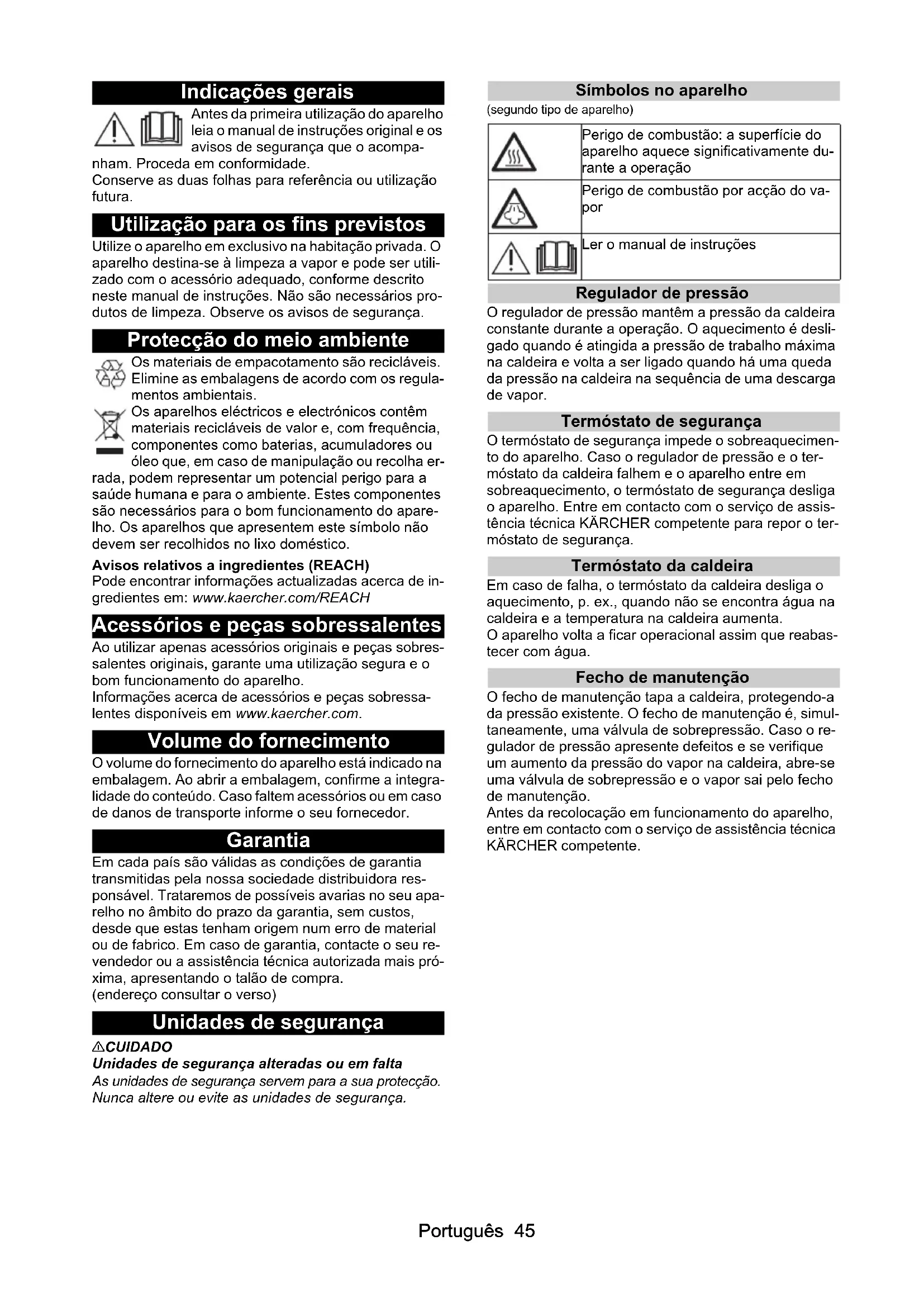

Indicações gerais

Antes da primeira utilização do aparelho, leia o manual de instruções original e os avisos de segurança que o acompanham.

Proceda em conformidade.

Conserve os documentos para referência ou utilização futura.

Utilização para os fins previstos

Utilize o aparelho exclusivamente em habitação privada. O aparelho destina-se à limpeza a vapor e pode ser utilizado com o acessório adequado, conforme descrito neste manual de instruções. Não são necessários produtos de limpeza. Observe os avisos de segurança.

Proteção do meio ambiente

Os materiais de embalagem são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Rada, poder representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentam este símbolo não devem ser recolhidos no lixo doméstico.

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte, informe o seu fornecedor.

Garantia

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem em erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Unidades de segurança

CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua proteção.

Nunca altere ou evite as unidades de segurança.

Símbolos no aparelho

Perigo de combustão: a superfície do aparelho aquece significativamente durante a operação.

Ler o manual de instruções

Regulador de pressão

O regulador de pressão mantém a pressão da caldeira constante durante a operação. O aquecimento é desligado quando é atingida a pressão de trabalho máxima na caldeira e volta a ser ligado quando há uma queda da pressão na caldeira na sequência de uma descarga de vapor.

O termóstato de segurança impede o sobreaquecimento do aparelho. Caso o regulador de pressão e o termóstato da caldeira falhem e o aparelho entre em sobreaquecimento, o termóstato de segurança desliga o aparelho. Entre em contacto com o serviço de assistência técnica KÄRCHER competente para reparar o termóstato de segurança.

Termóstato da caldeira

Em caso de falha, o termóstato da caldeira desliga o aquecimento, p. ex., quando não se encontrar água na caldeira e a temperatura na caldeira aumentar.

O aparelho volta a ficar operacional assim que rebastecer com água.

Fecho de manutenção

O fecho de manutenção tapa a caldeira, protegendo-a da pressão existente. O fecho de manutenção é, simultaneamente, uma válvula de sobrepressão. Caso o regulador de pressão apresente defeitos e se verifique um aumento da pressão do vapor na caldeira, abre-se uma válvula de sobrepressão e o vapor sai pelo fecho de manutenção.

Antes da recolocação em funcionamento do aparelho, entre em contacto com o serviço de assistência técnica KÄRCHER competente.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).

Figuras, ver página de gráficos Figura A

Ficha do aparelho com cobertura (2) Depósito de água 3 Abertura de enchimento do depósito de água 4 Interruptor-Lig. 5 Interruptor-Deslig. 6 Lâmpada avisadora (verde) - Aquecimento 7 Lâmpada avisadora (vermelho) - Falta de água 8 Pega de transporte 9 Suporte para acessórios

10 Suporte para acessórios 11 Fecho de manutenção 12 Armazenamento para cabo de ligação à rede 13 Suporte de estacionamento para bocal para pavimentos 14 Cabo de ligação à rede com ficha de rede 15 Rodas (2 unidas) 16 Rolete de direção 17 Pistola de vapor 18 Alavanca de vapor 19 Tecla de desbloqueio 20 Interruptor de seleção para quantidade de vapor (com segurança infantil) 21 Mangueira de vapor 22 Ligador de vapor 23 Bico de jato pontual 24 Escova circular (pequena) 25** Bico de alta potência 26** Escova circular (grande) 27 Bocal manual 28 Revestimento de microfibras do bocal manual 29 Tubos de extensão (2 unidas) 30 Tecla de desbloqueio 31 Bocal para pavimentos 32 Fita aderente 33 Pano de microfibras para o chão (1 unidade) 34** Pano de microfibras para o chão (2 unidas) 35** Deslizador para tapetes 36 Agente descalcificante 37 Ferro de engomar com pressão do vapor 38 Lâmpada avisadora (laranja) - Aquecimento 39 Interruptor de vapor (em baixo) 40 Ligador de vapor ** opcional

Montagem

Montar o acessório

1. Inserir o rolete de direção e as rodas e encaixar. Figura B
2. Abrir a cobertura da tomada do aparelho. Figura E
3. Inserir o ligador de vapor na ficha do aparelho até ouvir o ligador de vapor encaixar de modo audível. Figura E
4. Deslocar a extremidade aberta do acessório na pistola de vapor até a tecla de desbloqueio da pistola de vapor encaixar. Figura J
5. Deslocar a extremidade aberta do acessório no bico de jacto pontual.

Figura K

1. Ligar os tubos de extensão à pistola de vapor.

a) Deslocar o primeiro tubo de extensão na pistola de vapor até a tecla de desbloqueio da pistola de vapor encaixar.

O tubo de união está ligado.

b) Deslocar o segundo tubo de extensão no primeiro tubo de extensão.

Os tubos de união estão ligados.

Figura L

1. Deslocar o acessório e/ou o bocal para pavimentos na extremidade livre do tubo de extensão.

Figura M

O acessório está ligado.

Separar acessórios

1. Posicionar o interruptor de seleção da quantidade de vapor. A alavanca de vapor está bloqueada.
2. Pressionar a cobertura da ficha do aparelho e retirar o ligador de vapor da tomada do aparelho.
3. Pressionar a tecla de desbloqueio e afastar as partes.

Figura R

Operação

Encher com água

O depósito de água pode ser removido a qualquer momento para que se possa enchê-lo ou pode ser enchido diretamente no aparelho.

ADVERTÊNCIA

Danos no aparelho

Água inadequada pode fazer com que os bicos fiquem entupidos e pode danificar a indicação do nível da água.

Não encha com água destilada pura. Utilize, no máximo, 50% de água destilada misturada com água da rede.

Não encha com a água de condensação da máquina de secar.

Não encha com água pluvial acumulada.

Não encha com produtos de limpeza ou outros aditivos (p. ex., perfumes).

1. Puxar o depósito de água para cima, na vertical. Figura C
2. Encher o depósito de água na vertical com água da rede ou com uma mistura de água da rede e um máximo de 50% de água destilada até a marca "MAX."
3. Colocar o depósito de água e pressionar para baixo até engatar.

1. Encher com água da rede ou com uma mistura de água da rede e um máximo de 50% de água destilada utilizando um recipiente até a marca "MAX.", na abertura de enchimento do depósito de água.

Figura D

Ligar o aparelho

Aviso

Caso não se encontre água na caldeira ou caso a mesma seja em quantidade insuficiente, a bomba de água arranca e bombeia água do depósito de água para a caldeira. O processo de enchimento pode durar vários minutos.

Aviso

O aparelho fecha a válvula brevemente a cada 60 segundos, ouvindo-se um clique baixo. Isso evita que a válvula se fixe. Desta forma, a descarga do vapor não é afetada.

1. Colocar o aparelho numa base fixa.
2. Ligar a ficha de rede a uma tomada.

Figura F

1. Pressionar o interruptor - Lig. A lâmpada avisadora de aquecimento verde pisca. Figura G
2. Aguarde até que a lâmpada avisadora de aquecimento verde fique acesa continuamente.

Regular a quantidade de vapor

A quantidade de vapor expelido é regulada com o interruptor de seleção da quantidade de vapor. O interruptor de seleção tem 3 posições:

Quantity de vapor Tmaxima

Quantity de vapor reduzida

Sem vapor - Segurança infantil Aviso Nesta posicao, não é possivel acontear a alavanca de vapor.

1. Deslocar o interruptor de seleção da quantidade de vapor para a quantidade de vapor necessária.
2. Pressionar a alavanca de vapor.
3. Antes do início da limpeza, apontar a pistola de vapor para um pano até o vapor começar a sair uniformemente.

Em caso de falta de água, a lâmpada avisadora de falta de água acende a vermelho e é emitido um sinal sonoro.

Aviso

A bomba de água enche a caldeira em intervalos. Caso o enchimento seja bem-sucedido, a lâmpada avisadora de falta de água vermelha apaga.

Aviso

Caso não se encontre água na caldeira ou caso a mesma seja em quantidade insuficiente, a bomba de água arranca e bombeia água do depósito de água para a caldeira. O processo de enchimento pode durar vários minutos.

ADVERTÊNCIA

Danos no aparelho

Água inadequada pode fazer com que os bocais fiquem entupidos e pode danificar a indicação do nível da água.

Não encha com água destilada pura. Utilize, no máximo, 50% de água destilada misturada com água da rede.

Não encha com a água de condensação da máquina de secar.

Não encha com água pluvial acumulada.

Não encha com produtos de limpeza ou outros aditivos (p. ex., perfumes).

1. Encher o depósito de água até à marca “MAX.” com água da rede ou com uma mistura de água da rede e um máximo de 50% de água destilada. O aparelho está operacional.

Desligar o aparelho

1. Pressionar o interruptor - Deslig.

Figura P

O aparelho está desligado.

1. Premir a alavanca de vapor até deixar de sair vapor.

Figura Q

A caldeira está sem pressão.

1. Posicionar para trás a segurança infantil (interruptor de seleção da quantidade de vapor).

Lavar a caldeira do aparelho o mais tardar a cada

10 enchimentos do depósito. 1. Desligar o aparelho, consultar o capítulo Desligar o aparelho. 2. Deixar arrefecer o aparelho. 3. Esvaziar o depósito de água. 4. Retirar o acessório do suporte do mesmo. 5. Abrir o orifício de manutenção. Para este efeito, colocar a extremidade aberta de um tubo de extensão no orifício de manutenção, encaixar na guia e desenroscar.

1. Encher a caldeira com água e agitar energicamente. Isso permite que os resíduos de calcário acumulados na base da caldeira se soltem.
2. Retirar toda a água da caldeira.

Armazenar o aparelho

1. Inserir os tubos de extensão no suporte grande para acessórios.
2. Inserir o bocal manual e o bico de jato pontual em cada tubo de extensão.
3. Fixar a escova circular grande no bico de jato pontual.
4. Inserir a escova circular e os bicos no suporte do meio para acessórios.
5. Pendurar o bocal para pavimentos no suporte de estacionamento.

1. Enrolar a mangueira de vapor à volta dos tubos de extensão e inserir a pistola de vapor no local para pavimentos.

1. Enrolar o cabo de rede à volta dos tubos de extensão.
2. Inserir o cabo de rede no compartimento de acessórios.
3. Guardar o aparelho num local seco e sem risco de congelamento.

Instruções de utilização importantes

Limpar as superfícies pavimentadas

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se que não existe sujidade ou partículas soltas no chão antes da limpeza húmida.

Renovar tecidos

Verificar sempre a compatibilidade dos tecidos numa zona escondida antes de utilizar o aparelho: Humedecer o tecido, deixar secar e verificar se sofreu alterações na forma ou na cor.

Limpar superfícies revestidas ou pintadas

ADVERTÊNCIA

Superfícies danificadas

O vapor pode soltar cera, produtos restauradores de móveis, revestimentos de plástico ou cores e rebordos de cantos.

Não direcione o vapor para cantos colados, já que o rebordo poderá soltar-se.

Não utilize o aparelho para limpar pisos de madeira ou pavimentos em parquet.

Não utilize o aparelho para limpar superfícies pintadas ou revestimentos de plástico, como, por ex., mobiliário doméstico e de cozinha, portas ou parquet.

1. Para limpar estas superfícies, humedeça ligeiramente um pano e passe-o nas superfícies.

Limpeza de vidros

ADVERTÊNCIA

Quebra de vidros e superfícies danificadas

O vapor pode danificar pontos vedados do caixilho da janela e, em caso de baixas temperaturas exteriores, provocar tensões na superfície da janela e, consequentemente, quebrar o vidro.

Não direcione o vapor para pontos vedados do caixilho da janela.

Com baixas temperaturas exteriores, aqueça a janela, humedecendo ligeiramente toda a superfície em vidro.

• Limpar a área da janela com o bocal manual e a cobertura. Para retirar a água, utilize um rodo ou seque a área.

Aplicação dos acessórios

Pistola de vapor

A pistola de vapor pode ser utilizada sem acessórios nas seguintes áreas de utilização:

• Para eliminar pequenos vincos em peças de vestuário penduradas: vaporizar a peça de vestuário a uma distância de 10 a 20 cm.
• Para limpar pó húmido: humedecer ligeiramente um pano e passá-lo nos móveis.

Bico de jato pontual

O bico de jato pontual destina-se à limpeza de zonas de difícil acesso, juntas, comandos, torneiras, tubagem de drenagem, lavatórios, sanitas, persianas ou radiadores. Quanto mais perto o bico de jato pontual estiver do local com sujidade, mais eficaz será a limpeza, já que a temperatura e a quantidade de vapor atingem o seu valor máximo na saída do bico. As quantidades significativas de depósitos de calcário podem ser eliminadas com um produto de limpeza adequado antes da limpeza a vapor. Deixar o produto de limpeza atuar durante aprox. 5 minutos e, em seguida, vaporizar.

A escova circular é apropriada para limpar a sujidade persistente. As escovas permitem remover facilmente a sujidade persistente.

ADVERTÊNCIA

Superfícies danificadas

A escova pode riscar superfícies sensíveis.

Não adequada para a limpeza de superfícies sensíveis.

1. Montar a escova circular no bico de jato pontual.

Figura K

Escova circular (grande)

A escova circular grande é apropriada para a limpeza de grandes superfícies arredondadas, p. ex. lavatórios, chuveiros, banheiras, lava-louças.

ADVERTÊNCIA

Superfícies danificadas

A escova pode riscar superfícies sensíveis.

Não adequada para a limpeza de superfícies sensíveis.

1. Montar a escova circular grande no bico de jato pontual.

Figura K

Bico de alta potência

O bico de alta potência permite limpar a sujidade difícil, soprar em cantos, juntas, etc.

1. Montar o bico de alta potência como a escova circular no bico de jato pontual.

Figura K

Bocal manual

O bocal manual destina-se à limpeza de pequenas áreas laváveis, cabines de duche e espelhos.

1. Retirar a cobertura através do local manual.

Bocal para pavimentos

O bocal para pavimentos destina-se à limpeza de revestimentos de pavimentos e paredes, por ex., pavimentos em pedra, ladrilhos e pavimentos PVC.

ADVERTÊNCIA

Danos devido à atuação de vapor

O calor ou a humidade pode causar danos.

Teste a resistência ao calor e à atuação de vapor numa zona mais escondida e com pouca quantidade de vapor antes da aplicação.

Aviso

Na limpeza a vapor, os resíduos de detergente ou emulsões de conservação podem provocar estrias nas áreas sujeitas a limpeza, que desaparecem após várias aplicações.

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se de que não existe sujidade ou partículas soltas no chão antes da limpeza húmida. Em áreas com elevado grau de sujidade, proceder de forma lenta para que o vapor possa atuar durante mais tempo.

1. Ligar os tubos de extensão à pistola de vapor.

Figura L

1. Deslocar o bocal para pavimentos no tubo de extensão.

Figura M

1. Fixar o pano de chão no bocal para pavimentos.

a Colocar o pano de chão no chão, com as tiras aderentes viradas para cima.

b Posicionar o bocal para pavimentos no pano de chão com ligeira pressão.

Figura N

O pano de chão adere automaticamente ao bocal para pavimentos através das tiras aderentes.

Remover o pano de chão

1. Colocar um pé na aba para o pé do pano de chão e levantar o bocal para pavimentos.

Figura N

Aviso

No início, a fita aderente do pano de chão não é muito forte e, caso necessário, pode ser difícil de remover do bocal para pavimentos. À utilização contínua e à lavagem do pano de chão, pode ser facilmente removida do bocal para pavimentos, tendo atingido uma aderência ideal.

1. Em caso de interrupção do trabalho, encaixar o bocal para pavimentos no suporte de estacionamento.

Figura S

Deslizador para tapetes

Com o deslizador para tapetes, os tapetes podem ser renovados.

ADVERTÊNCIA

Danos no deslizador para tapetes e no tapete

A existência de sujidade, calor ou humidade no deslizador para tapetes pode causar danos no tapete.

Teste a resistência ao calor e a atuação de vapor no tapete numa zona mais escondida e com pouca quantidade de vapor.

Respeite as instruções de limpeza dadas pelo fabricante do tapete.

Certifique-se de que o tapete foi aspirado e de que foram removidas as nódoas antes de utilizar o deslizador para tapetes.

Antes da utilização e após alguns minutos de funcionamento, remova a acumulação de água (condensado) que possa existir no aparelho através da evaporação para um ralo (sem pano de chão/com acessórios).

Utilize o deslizador de tapetes apenas com o pano de chão no bocal para pavimentos.

Na utilização do deslizador de tapetes, efetue a limpeza a vapor com um nível de vapor baixo.

Não direcione o vapor para um local de forma contínua (no máximo 5 segundos), de forma a evitar iluminação demasiado forte e riscos de danos resultantes da temperatura.

Não utilize o deslizador para tapetes em tapetes de pêlo comprido.

Fixar o deslizador para tapetes no local para pavimentos

1. Fixar pano de chão no bocal para pavimentos, ver capítulo Bocal para pavimentos.

1. Deslizar o bocal para pavimentos para o deslizador para tapetes exercendo uma leve pressão e deixar que o mesmo encaixe.

Remover o deslizador para tapetes do bocal para pavimentos.

△CUIDADO

Queimaduras no pé

Com a vaporização, o deslizador para tapetes pode aquecer.

Não operar ou remover o deslizador para tapetes descalço ou com sandálias abertas.

Operar e remover o deslizador para tapetes apenas utilizando calçado adequado.

1. Pressionar as patilhas do deslizador para tapetes para baixo com a ponta do pé.
2. Levantar o bocal para pavimentos para cima. Figura O

Ferro de engomar com pressão do vapor

Aviso

Recomendamos a utilização da tábua de engomar KARCHER com aspiração de vapor ativa. Esta tábua de engomar combina na perfeição com o aparelho adquirido. Facilita e acelera o processo de engomar. Em todo o caso, a tábua de engomar utilizada deve dispor de uma superfície de engomar permeável ao vapor e em forma de grelha.

Aviso

Deve-se notar que, no caso de uma tábua de engomar sem aspiração de vapor, é possível que a capa da tábua de engomar fique encharcada, se o condensado se acumular.

Arranque do ferro de engomar de pressão de vapor

ADVERTÊNCIA

Danos materiais devido a condensado/humidade

Ao engomar, existe a possibilidade de a água de condensação pingar no piso e danificar o pavimento sensível. Se possível, engomar num pavimento insensível à água de condensação (por exemplo, azulejo/pedra).

Para pavimentos sensíveis, garantir que a zona onde a água de condensação pode pingar está adequadamente protegida (por exemplo, com um tapete impermeável à água).

Aviso

A base do ferro de engomar deve estar quente, para que o vapor não condense na base e não pingue para a roupa a engomar.

1. Certifique-se de que se encontra água da rede ou uma mistura de água da rede e um máximo de 50% de água destilada na caldeira da máquina de limpeza a vapor.
2. Ligar o conector de vapor do ferro de engomar à tomada do aparelho, até que encaixe de forma audível.
3. Colocar a máquina de limpeza a vapor em operação, consultar o capítulo Ligar o aparelho.
4. Aguarde até que a máquina de limpeza a vapor esteja operacional.
5. O ferro de engomar está pronto a usar, assim que a luz de controlo (cor-de-laranja) se apagar.
6. Durante a utilização, a luz de controlo acende quando o ferro de engomar está a reaquecer. Durante o reaquecimento, a utilização não deve ser interrompida.

Engomar a vapor

ADVERTÊNCIA

Danos nas peças de roupa

O não cumprimento das indicações relativas ao processo de engomar que se encontram nas peças de roupa pode causar danos.

Respeite as indicações relativas ao processo de engomar que se encontram nas peças de roupa.

Aviso

Com o ajuste da temperatura ideal e fixo, todos os tecidos fáceis de engomar podem ser engomados sem ajuste adicional da temperatura.

Alisar tecidos delicados e impressões do avesso, com vapor, sem contato direto com o ferro de engomar. Ao vaporizar a uma distância de 2 - 3 cm do tecido, as fibras são alisadas delicadamente.

Aviso

O ferro de engomar está equipado com um sistema de corte automático, que desliga o aparelho se ele não for movido durante mais de 5 minutos. Esse sistema de corte automático aumenta a segurança e poupa energia, porque o ferro de engomar não aquece continuamente. O ferro de engomar liga novamente assim que é movido e começa a aquecer.

Aviso

Para a vaporização vertical de cortinas e roupa, etc., o ferro de engomar pode ser mantido na vertical.

1. Assim que a lâmpada avisadora (cor-de-laranja) - aquecimento do ferro de engomar apagar, é possível começar a engomar.
2. Acionar o interruptor de vapor na pega em boa. O vapor é expelido quando o interruptor é pressionado.
3. Antes de começar a engomar e após uma pausa, direcionar a saída de vapor para um pano, até que o vapor seja expelido uniformemente.

Engomar a seco

ADVERTÊNCIA

Danos no aparelho

A falta de água na caldeira causa danos no aparelho. Certifique-se de que existe água na caldeira.

ADVERTÊNCIA

Danos nas peças de roupa

O não cumprimento das indicações relativas ao processo de engomar que se encontram nas peças de roupa pode causar danos.

Respeite as indicações relativas ao processo de engomar que se encontram nas peças de roupa.

Aviso

Com o ajuste da temperatura ideal e fixo, todos os tecidos fáceis de engomar podem ser engomados sem ajuste adicional da temperatura.

Os tecidos delicados e as impressões não devem ser engomados a seco.

• Aguardar até que a lâmpada avisadora (cor-de-laranja) - aquecimento do ferro de engomar - apague. O ferro de engomar está pronto a ser utilizado.

Conservação e manutenção

Dado que o aparelho acumula calcário, recomendamos que seja descalcificado de acordo com os valores de enchimento do depósito de água indicados na tabela (ED = valores de enchimento do depósito).

Intervalo de dureza		dH mmol/l	ED
I mole	0-7 0-1,3 100
II média	7-14	1,3-2,5	90
III	dura	14-21	2,5-3,8	75
IV	muito dura	>21 >3,8 50

Aviso

O serviço de águas ou os serviços públicos poderão fornecer informações quanto à dureza da água da rede.

ADVERTÊNCIA

Superfícies danificadas

O agente descalcificante pode corroer superfícies sensíveis.

Encha e esvazie o aparelho com cuidado.

1. Desligar o aparelho, consultar o capítulo Desligar o aparelho.
2. Deixar arrefecer o aparelho.
3. Esvaziar o depósito de água.
4. Retirar o acessório do suporte do mesmo.
5. Abrir a tampa de manutenção. Para este efeito, colocar a extremidade aberta de um tubo de extensão na tampa de manutenção, encaixar na guia e desenroscar.

Figura U

1. Retirar toda a água da caldeira.

Figura V

ADVERTÊNCIA

Danos no aparelho devido ao agente descalcificante

A aplicação de um agente descalcificante inadequado ou de uma dosagem incorreta do agente descalcificante pode danificar o aparelho. Utilize apenas o agente descalcificante KÄRCHER. Utilize 1 unidade de doseamento de agente descalcificante para 0,5 l de água. 7. Aplicar a solução descalcificante de acordo com as indicações. 8. Encher a caldeira com a solução descalcificante. Não fechar a caldeira. 9. Deixar a solução descalcificante atuar durante aprox. 8 horas. 10. Retirar toda a solução descalcificante da caldeira. 11. Repetir o procedimento de descalcificação, se necessário. 12. Lavar a caldeira 2 a 3 vezes com água fria para remover todos os resíduos da solução descalcificante. 13. Retirar toda a água da caldeira. 14. Secar o armazenamento para o cabo de ligação à rede. 15. Voltar a fechar a tampa de manutenção com um tubo de extensão.

Conservação do acessório

(Acessório - de acordo com o volume do fornecimento)

Aviso

O pano de microfibras não é adequado para o secador.

Aviso

Observar os avisos relativos ao tempo de lavagem para lavar os panos. Não utilizes amaciador da roupa para que os panos observem melhor a sujidade.

1. Lavar os panos de chão e coberturas na área de lavar roupa a 60°C, no máximo.

Ajuda com avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada agora, contacte o serviço de assistência técnica autorizado.

ATENÇÃO

Perigo de choque elétrico e queimaduras

É perigoso eliminar falhas enquanto o aparelho estiver ligado à corrente ou ainda não tiver arrefecido.

Retire a ficha de rede.

Deixe o aparelho arrefecer.

A lâmpada avisadora de falta de água acende a vermelho e é emitido um sinal sonoro

Sem água no depósito.

• Encher o depósito de água até à marca "MAX". A lâmpada avisadora de falta de água acende a vermelho.

Sem água na caldeira. A proteção contra sobreaquecimento da bomba disparou.

1. Desligar o aparelho, consultar o capítulo Desligar o aparelho.
2. Encher o depósito de água.
3. Ligar o aparelho, consultar o capítulo Ligar o aparelho. O depósito de água não está bem colocado ou aparece calcário.
4. Remover o depósito de água.
5. Lavar o depósito de água.
6. Colocar o depósito de água e pressionar para baixo até engatar.

É impossível premir a alavanca de vapor.

A alavanca de vapor está protegida com a segurança infantil.

• Posicionar para a frente a segurança infantil (interruptor de seleção da quantidade de vapor).

A caldeira apresenta calcário.

• Descalcificar caldeira.

A caldeira apresenta calcário. - Descalcificar a caldeira.

O ferro de engomar com pressão do vapor expele água

• Lavar ou descalcificar a caldeira da máquina de limpeza a vapor, ver o capítulo Descalcificar a caldeira.

Após uma pausa, saem gotas de água do ferro de engomar com pressão do vapor

No caso de pausas prolongadas, pode haver condensação de vapor na linha de vapor.

• Após uma pausa, direcione a saída de vapor para um pano, até que o vapor seja expelido uniformemente.

Dados técnicos

Ligação elétrica

Tensão	V
Fase ~ 1

Frequência Hz 50-60

Tipo de proteção IPX4

Classe de proteção I

Características do aparelho

Potência de aquecimento W 2000

Potência de aquecidonto do ferro W de engomar

700

Pressão de trabalho máx. MPa 0,35

Quantidade de enchimento

Peso sem acessórios kg 4

Comprimento mm 350

Largura mm 280

Altura mm 270

Reservados os direitos a alterações técnicas.

Conteúdo

Znue c ano tn dpaoon rou arpuou

H 9eot kai ngiapkns uypaia pnpov va npokaleouv qui.

Piv ano tn xpon eEyxete nTv aveKtikotna otn 0epuotna kai tvn eippaon tou atou oEva Kpufo Oneio me ikpn nootnta atou.

Indicação

Ta unoilemuataou antoppunavikou n twv yaaktwuatwov kaapioou atnv uto kaapiauo etipaveia, mtopov va npokaloeouv ypaumwoeic kata tov kaopiao µ e atuo, oitooies, oomega, Eaapaviovtai µ tnv etanveianmuevn epapoyn. Pivtn xpnon ts ouokeun ocuiotatai va okounioete to batteo µ aTAn η uektpikn akouta. Etoi ta atoupakpuvou atto batteo oiputoi kai ta euethetaa oomegaia piv tv uypo kaapiauo. Se TIOAU Aepwvees epiavieic npentvva npoxpeite apya, Wote o atuo va mtopei va etiopa yia Tepioootepn wpa.

1. Suvodote to oWAnva TpoektaoNc ME TO TIOToAeTO 8Kaoou.

Eikova L

1. TnpwTe To akpoqio 8aTtEou oTo oWnva TpoektaoNc.

Eikova M

O poXaoc aTou eivai kEioevo e Tnv aopaaia yia Taia.
