MANUAL DE UTILIZADOR XBASE Foppapedretti

GARANTÍA CONVENCIONAL

El contenido indicado a continuación entra en vigencia a partir del 01.01.2005 y substituye bajo cualquier concepto y totalmente cualquier mensaje anterior con referencia a la garantía prestada por Foppa Pedretti S.p.A.

GARANTÍA CONVENCIONAL

GARANTÍA CONVENCIONAL

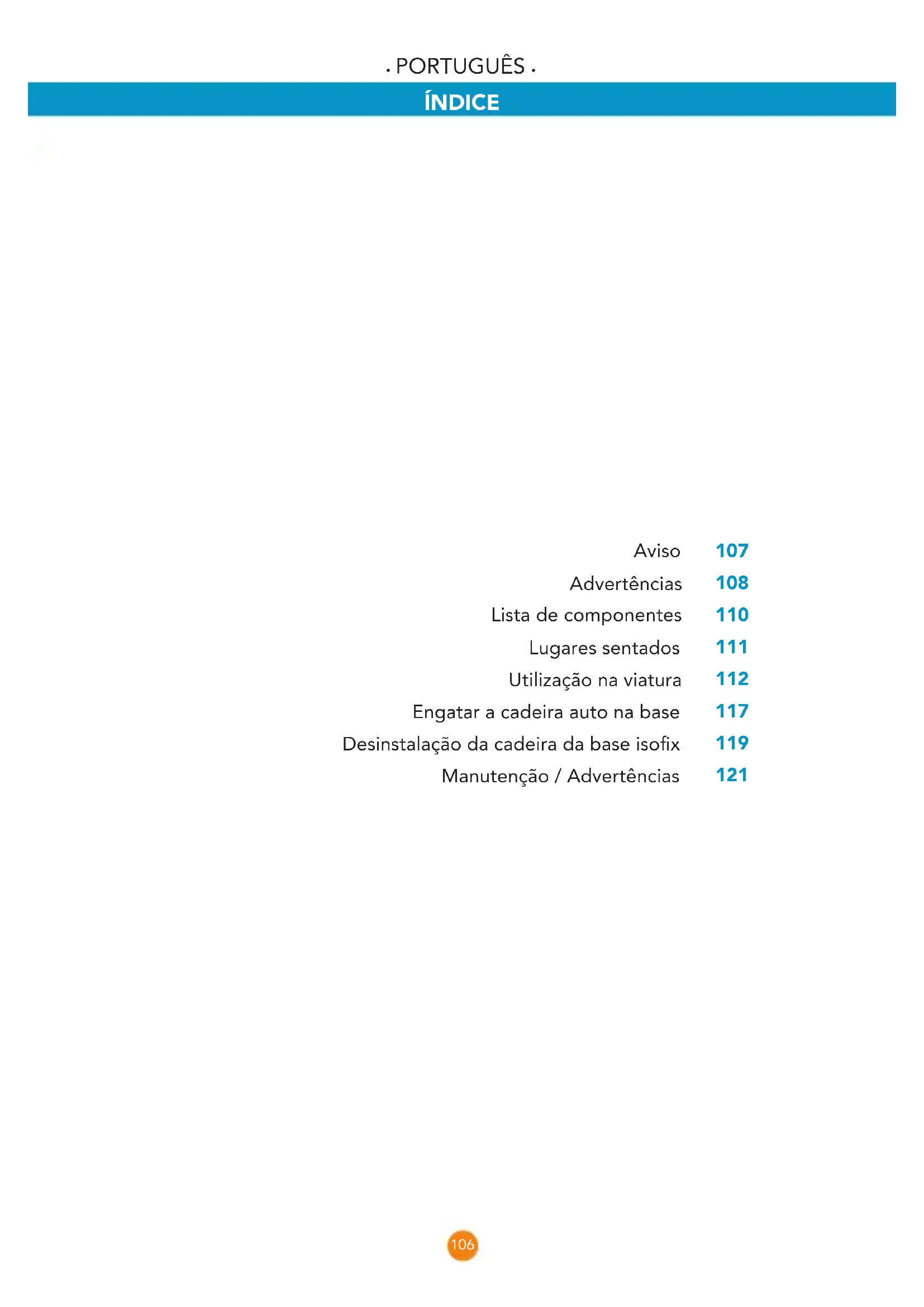

ÍNDICE Aviso Advertências Lista de componentes Lugares sentados Utilização na viatura Engatar a cadeira auto na base Desinstalação da cadeira da base isox Manutenção / Advertências

• Trata-se de um dispositivo ISOFIX para a retenção do bebé. Está aprovado pelo Regulamento ECE R44/04 para utilização geral em veículos dotados de sistemas de xação ISOFIX.

• Para a utilização do sistema ISOFIX SEMI-UNIVERSAL é absolutamente necessário ler o manual do automóvel antes da instalação da cadeira. O manual indicará os lugares compatíveis com a classe de medidas da cadeira auto.

O grupo da série e a classe de dimensões ISOFIX em que o dispositivo é utilizável são: GRUPPO 0+ (0-13kg), classe E.

• É um dispositivo classicado como “Semi-Universal”, compatível com os veículos indicados na “Lista de veículos ”. Em caso de dúvida, contacte o fabri- cante do dispositivo de retenção ou o revendedor. Note: Para mais informações sobre a instalação das cadeiras-auto 0+, consulte o respectivo Manual de Instalação “Type FB-806/Type FB-806PH”.

ADVERTÊNCIA AVISO: Leia atentamente estas instruções antes de usar e guarde o presente manual para uso futuro. O descumprimento destas instruções pode comprometer a segurança da criança. NUNCA utilize a Cadeira-Auto num assento de passageiro equipado com airbag frontal. É EXTREMAMENTE PERIGOSO.

A “base isox X-BASE– type FB 308” é homologada segundo a norma ECE R44/04, norma Europeia relativa à segurança das cadeiras auto, e deve ser usada somente em conjunto com a cadeira auto do Grupo 0+ (base isox X-BASE– type FB 308). O modelo da cadeira está indicado na etiqueta do produto.

• Qualquer alteração introduzida à base ou ao sistema de transporte da criança invalidará a aprovação acima mencionada. Eventuais alterações só podem ser efectuadas pelo fabricante.

• Assegure-se que o seu automóvel consta da Lista de Veículos Automóveis Homologados, fornecida com esta Base.

• Leia o Manual de Instruções na íntegra e certique-se que não subsiste qualquer dúvida quanto à instalação e utilização correcta da “base isox X-BASE– type FB 308”.

• A cadeira auto deve ser sempre instalada no sentido contrário ao sentido da marcha.

• Nunca utilizar o dispositivo de retenção sem engatá-lo primeiro na viatura conforme descrito nas presentes instruções.

• Para a instalação e uma utilização correta da cadeira auto é fundamental respeitar escrupulosamente o manual de utilização fornecido com a cadeira auto.

• Não coloque nada (toalha, almofada, etc.) por baixo da “base isox X-BASE– type FB 308” para não comprometer o seu funcionamento em caso de acidente. Nunca compre uma Base em segunda mão.

• Mai comprare una Base di seconda mano.

• Se sofrer um acidente, por menos grave que seja, substitua a “base isox X-BASE– type FB 308” na medida em que pode apresentar danos não detectados a olho nú.

• Fixe sempre a “base isox X-BASE– type FB 308” aos pontos ISOFIX dos veículos.Todos os ocupantes do veículo devem utilizar os sistemas de retenção previstos na legislação em vigor.

• Não coloque nenhum objecto à frente do pé de apoio da “base isox X-BASE–

• Não introduza nenhuma alteração à “base isox X-BASE– type FB 308” sem autorização do fabricante.

• Não permita que as crianças brinquem ou ajustem a “base isox X-BASE– type FB 308”.

• Nunca deixe as crianças sozinhas no veículo.

• Nunca deixe o bebé sem vigilância na Cadeira auto, por motivo algum.

• Não coloque a “base isox X-BASE– type FB 308” sobre uma mesa ou uma prateleira. Utilize sempre o chão.

• Assegure-se que a porta do veículo ou o banco rebatível não interfere com a “base isox X-BASE– type FB 308”.

• Assegure-se que todos os bancos rebatíveis do veículo estão devidamente trancados.

• Não instale a “base isox X-BASE– type FB 308” na parte lateral ou de frente para o banco traseiro do veículo.

• Quando a “base isox X-BASE– type FB 308” não está a ser utilizada, guarde-a num local seguro e seco.• PORTUGUÊS • • PORTUGUÊS •

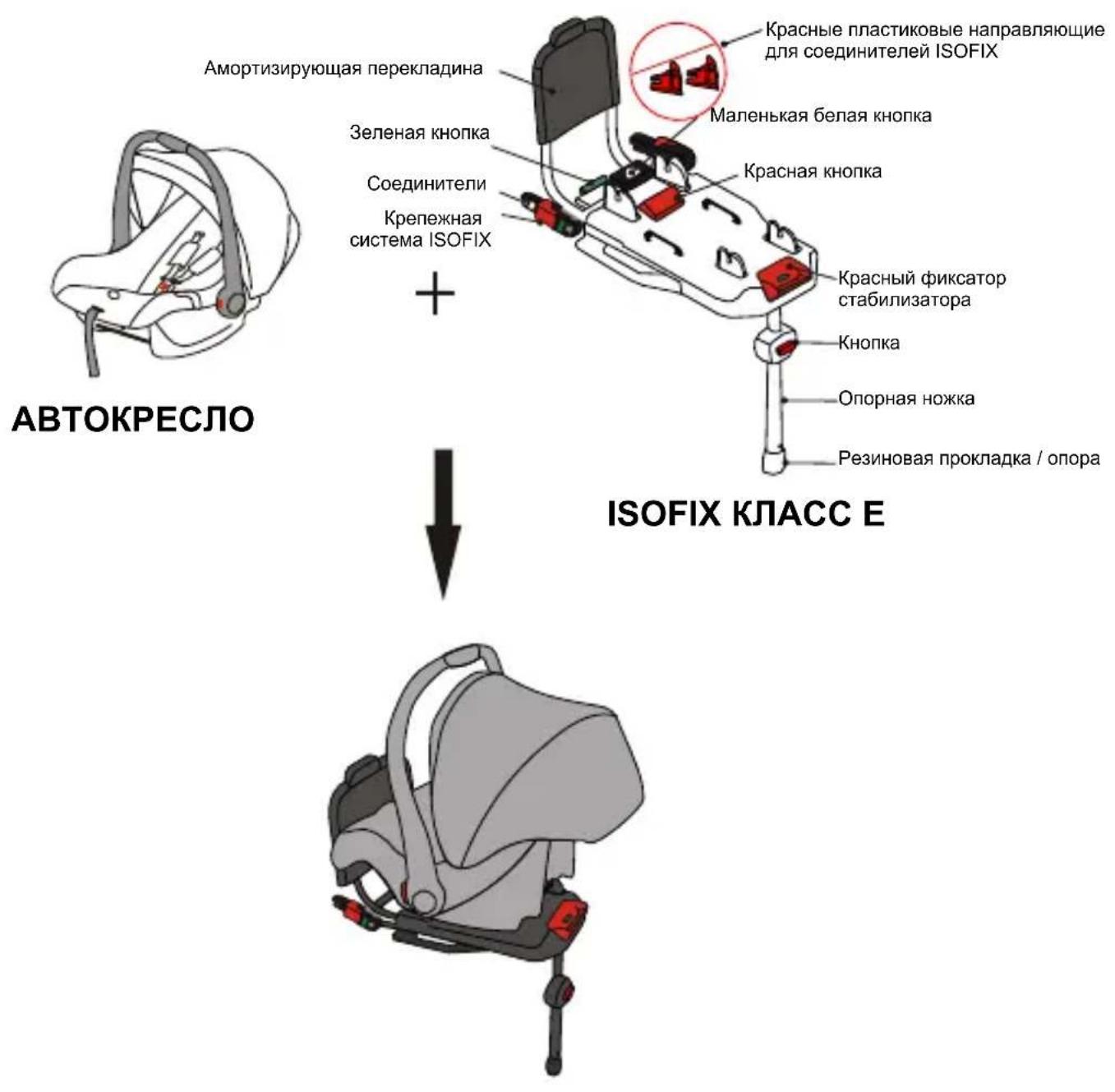

Barra anti-salto Botão verde Conectores Sistema de fixação ISOFIX Guias em plástico vermelho para conectores ISOFIX Botão branco pequeno Botão vermelho Fecho estabilizador de cor vermelha Botão Base de suporte Revestimento de borracha / apoio CADEIRA AUTO

• Antes da montagem, certique-se de que o automóvel está equipado com os respectivos pontos de ancoragem Isox situados entre o encosto e o assento do banco.

• A “base isox con staffa” está homo logada conforme o tipo “Semi-Uni versal”, pelo que não é compatível com todos os modelos de automóvel mas apenas com os especicados no folheto anexo “Lista de veículos automóveis ”. Para obter informações sobre a compatibilidade da “base isox X-BASE– type FB 308”, consulte a Lista de Veículos Automóveis Homologados antes de proceder à compra e à instalação. Assegure- se que a marca, o modelo e o ano do(s) automóvel são compatíveis. Consulte o Manual do Veículo para localizar os pontos ISOFIX do automóvel. Nunca utilize a “base isox X-BASE– type FB 308” num assento de passageiro equipado com airbag frontal.É extremamente perigoso. NÃO UTILIZAR A CADEIRA AUTO COLOCADA

NUM ASSENTO DE PASSAGEIRO EQUIPADO COM

AIRBAG. A abertura do airbag contra a cadeira auto pode provocar lesões graves, inclusive letais, na criança. Consultar o manual de instruções do veículo relativamente à utilização das cadeiras auto.

Para a segurança do lho

• Nunca deixe o bebé sem vigilância na cadeira auto, por motivo algum.

• Nunca deixe objetos no compartimento de passageiros na frente do adaptador ISOFIX Para a segurança do passageiros Em caso de acidente ou travagem brusca objectos ou bagagens que não tenham sido xados em maneira segura poderão ferir os passageiros. Assegurar-se que:

• os assentos reclináveis estejam bloqueados em posição vertical;

• todos objectos, no interior do veículo (em particular na prateleira de trás) sido xados em maneira segura.;

• todos os passageiros do automóvel utilizam o cinto de segurança;

• a cadeira para automóvel deve estar xada ao banco, mesmo se não estiver a ser utilizada. UTILIZAÇÃO NA VIATURA INSTALAÇÃO DA BASE ISOFIX• PORTUGUÊS • • PORTUGUÊS •

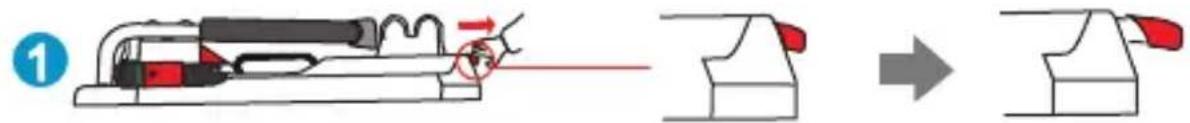

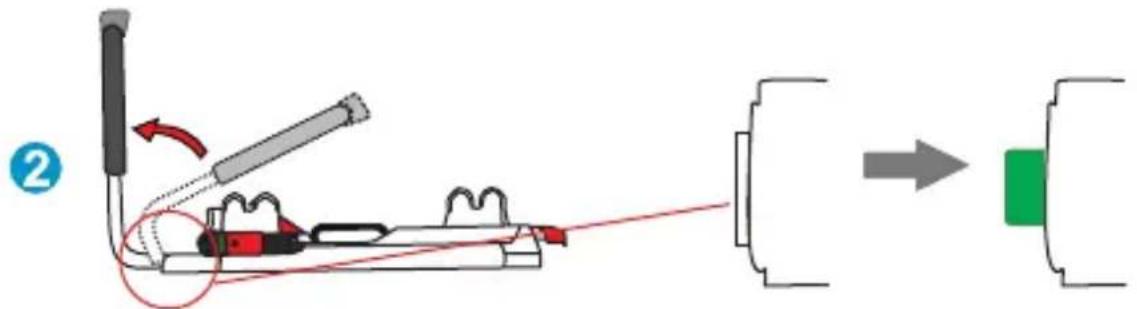

UTILIZAÇÃO NA VIATURA INSTALAÇÃO DA BASE ISOFIX Operações anteriores à instalação da base Isox no assento. Passo 1. Extrair o “fecho estabilizador vermelho” até que um “CLIQUE” característico assinale a libertação do mesmo. Passo 2. Levantar a “barra anti-salto” na posição vertical até que um “CLIQUE” característico assinale o seu posicionamento correto. O botão verde sai na direção do exterior. Certicar-se que a barra anti-salto está bloqueada na posição vertical. Passo 3. Dobrar para baixo a “base de suporte” até ao m de curso.• PORTUGUÊS • • PORTUGUÊS •

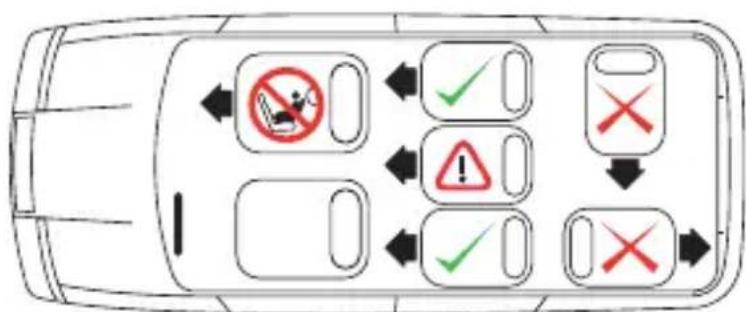

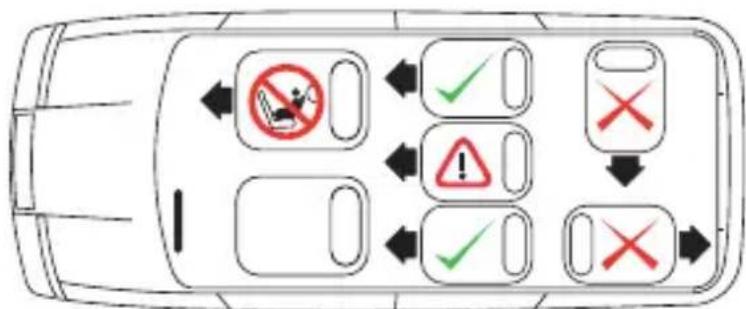

INSTALAÇÃO DA BASE ISOFIX NA VIATURA DOTADA DE SISTEMA ISOFIX Instalado em assentos dotados de pontos de fixação Isofix (posicionados entre o banco do assento e o encosto) e com espaço suficiente para a base de suporte.Marca IsofixAirbag frontalAirbag lateral SIM NÃO SIM verde ISOFIX

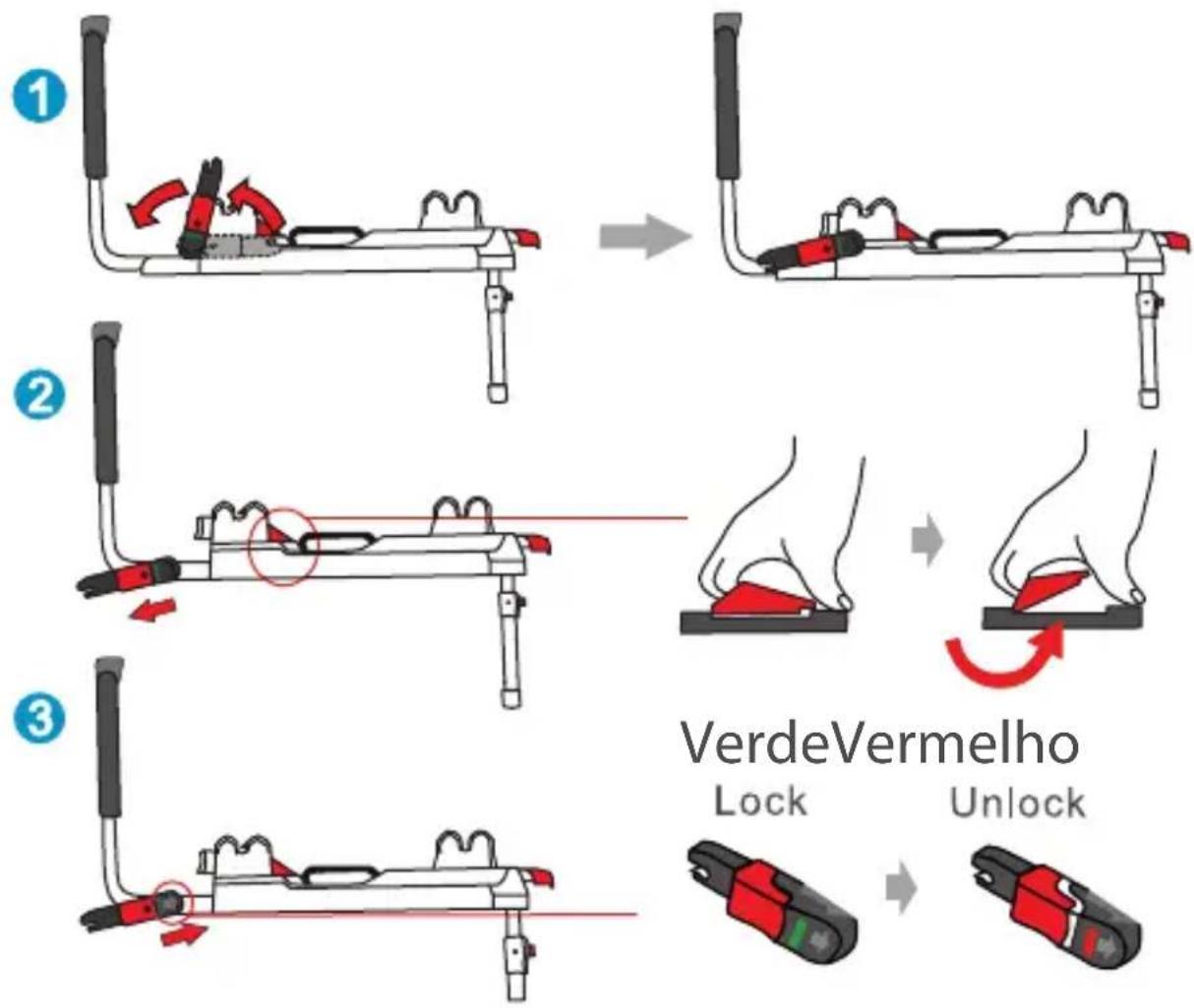

INSTALAÇÃO DA BASE ISOFIX NA VIATURA DOTADA DE SISTEMA ISOFIX INSTALAÇÃO DA BASE ISOFIX NA VIATURA DOTADA DE SISTEMA ISOFIX Assegure-se que o seu veículo possui pontos de ancoragem e consta da Lista de Veículos Automóveis Homologados, fornecida com a Base ISOFIT B004. Localize os pontos ISOFIX. Em caso de dúvida, consulte o Manual do Veículo. Normalmente, os pontos ISOFIX encontram-se entre a base e o encosto do banco. Passo 1. Rodar na direção do exterior os conectores Isox até se ouvir um “CLIQUE” característico. Certicar-se que os conectores Isox estão bloqueados num ângulo de 15º. Consultar as guras (1). Passo 2. Puxar para cima o botão vermelho, colocado na base Isox, para esticar os conectores o mais possível na direção do exterior. Consultar as guras (2). Passo 3. Puxar o revestimento em plástico dos conectores Isox até que os respetivos indicadores quem no vermelho. Consultar as guras (3). Verde Vermelho• PORTUGUÊS • • PORTUGUÊS •

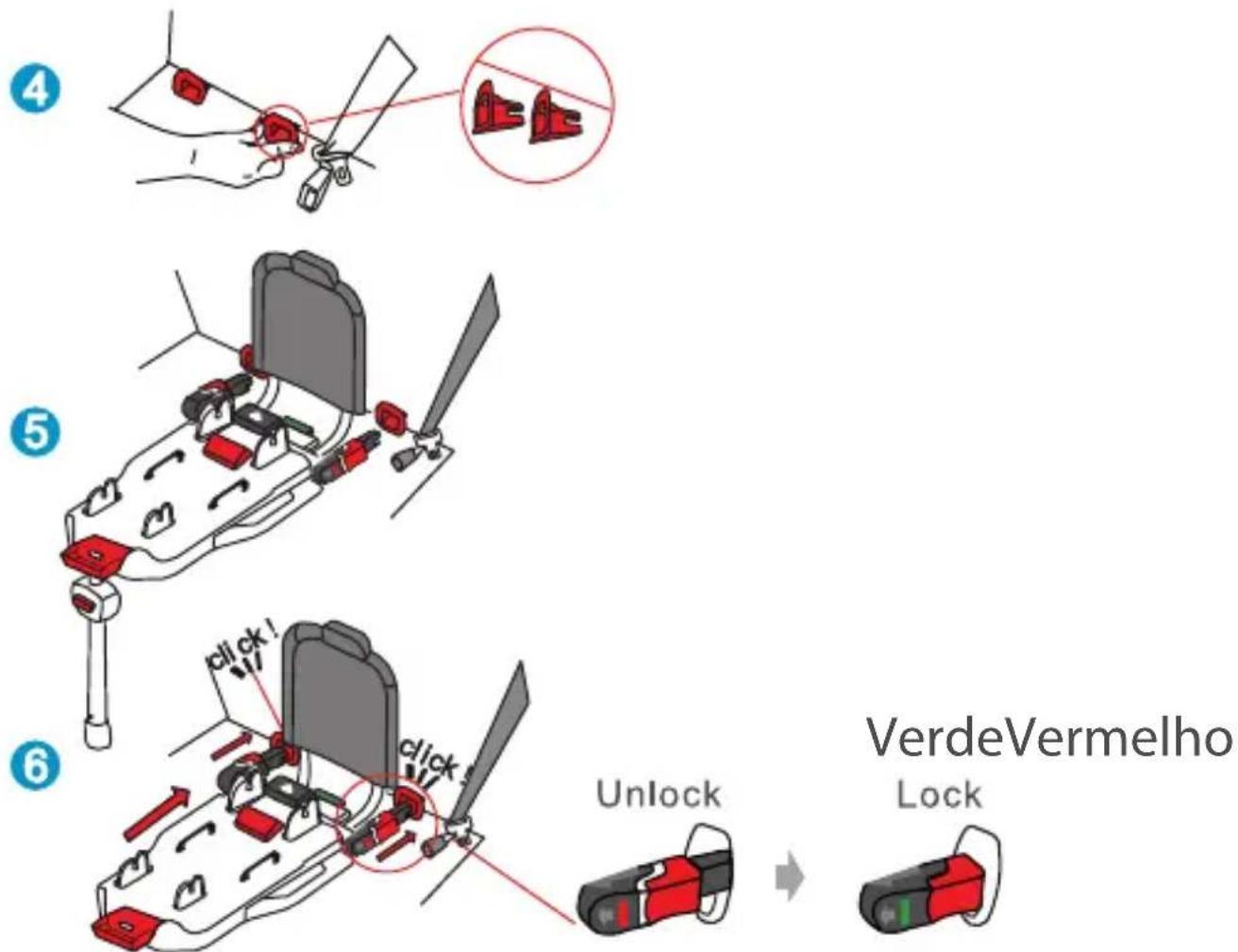

INSTALAÇÃO DA BASE ISOFIX NA VIATURA DOTADA DE SISTEMA ISOFIX Passo 4. Inserir as duas guias em plástico vermelho para conectores ISOFIX e engatá-las nos pontos ISOFIX do veículo. As guias em plástico ajudam a identicar os pontos ISOFIX do veículo facilitando a instalação. Servem também para proteger os assentos do veículo. Passo 5. Posicionar a base Isox no assento do automóvel, certicando-se que os corretores Isox estão perfeitamente alinhados com as guias acabadas de xar. Passo 6. Inserir os dois conectores ISOFIX nas guias de cor vermelha previstas para o efeito, empurrar para engatar os dois conectores aos ganchos ISOFIX do veículo. Um clique indicará um engate correto. Vericar se os indicadores estão na cor verde de ambos os lados.. VerdeVermelho• PORTUGUÊS •

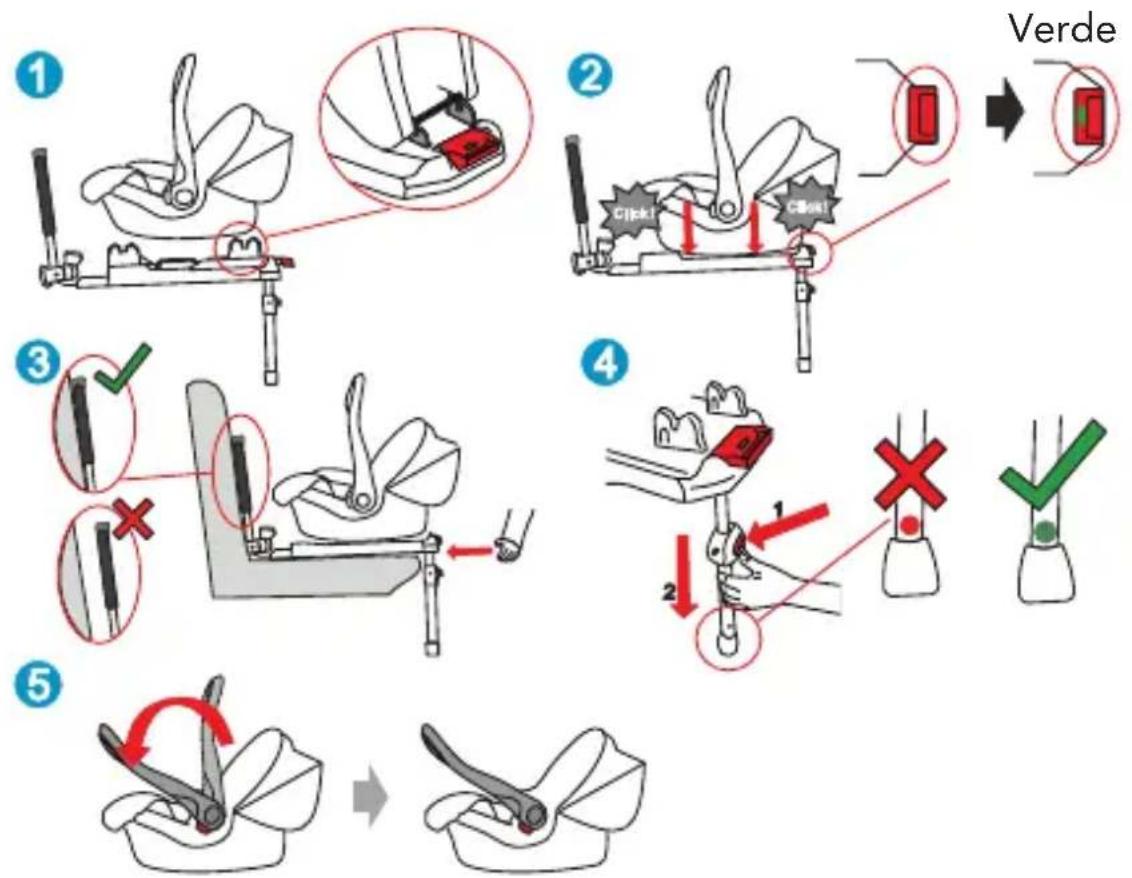

INSTALAÇÃO DA BASE ISOFIX NA VIATURA DOTADA DE SISTEMA ISOFIX ENGATAR A CADEIRA AUTO NA BASE Passo 1. Posicionar a cadeira auto, orientada no sentido contrário ao da marcha, na base ISOFIX. Passo 2. Premir para baixo a cadeira auto, engatando os dois suportes em metal na base. Um clique indicará um engate correto. IMPORTANTE: Depois de a cadeira estar engatada na base, levantar a cadeira auto para vericar o engate correto. Vericar se os indicadores passaram da cor vermelha para a verde. Passo 3. Empurrar a cadeira auto, engatada na base, contra o encosto do assento do automóvel de forma a que a barra anti-salto que perfeitamente encostada ao encosto. Passo 4. Premir o botão vermelho de regulação da base de suporte e baixá-lo de modo a tocar corretamente no piso do veículo. O dispositivo de controlo colocado no fundo da base de suporte deve passar de vermelho para verde. Isto indicará que a base de suporte está corretamente apoiada. Vericar se a base de suporte está posicionada e regulada corretamente. Verde• PORTUGUÊS • • PORTUGUÊS •

Assegure-se que o pé de apoio não levanta a base do banco do veículo. Não coloque o pé de apoio frontal sobre a tampa de nenhum compartimento de armazenamento de objectos situado no chão do veículo. O pé de apoio frontal DEVE estar rme e em perfeito contacto com o chão do veículo. Passo 5. Regular a pega para o transporte da cadeira auto contra o encosto do assento do automóvel. Consultar o manual da cadeira auto para reclinar a pega. Neste momento é possível colocar a criança na cadeira auto. Consultar o manual de utilização da cadeira auto para uma utilização correta.

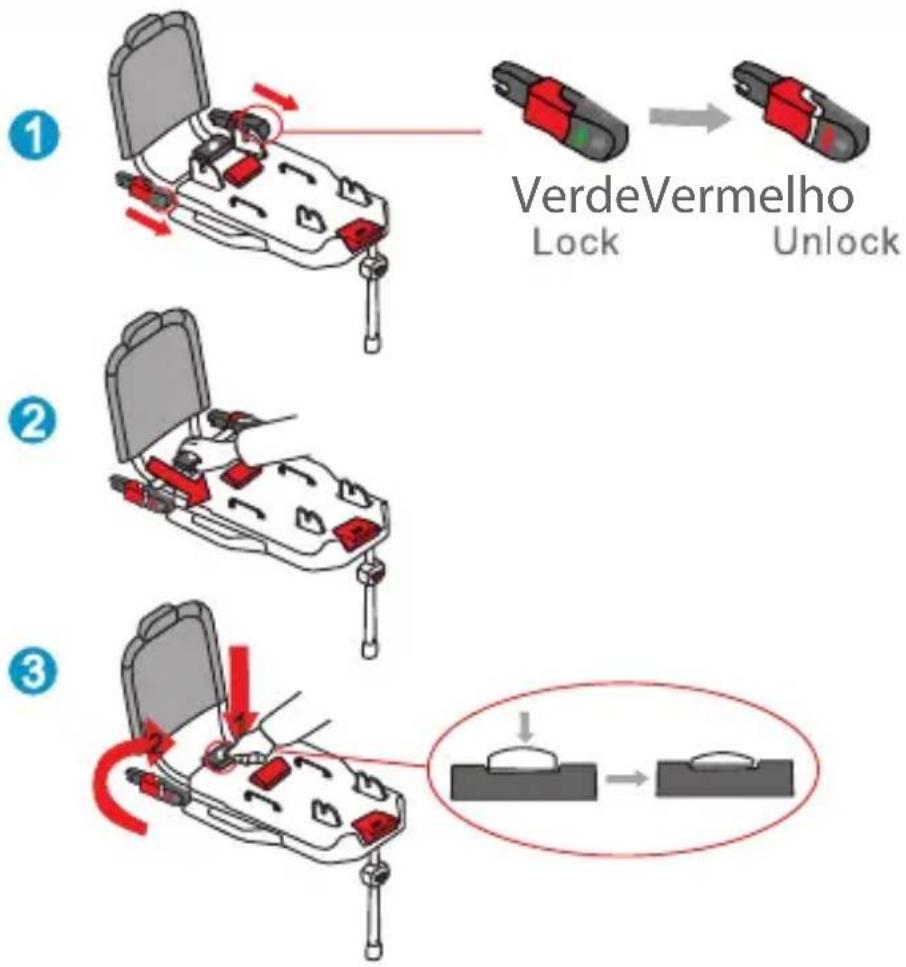

Remover a cadeira auto Para remover a cadeira auto da base Isox, reclinar a pega para o transporte na posição vertical, puxar o fecho estabilizador de cor vermelha colocado na parte da frente da base Isox e de seguida levantar a cadeira auto. SUGESTÃO! Em caso de utilização diária é possível deixar a base ISOFIX montada a bordo da viatura, removendo simplesmente a cadeira. Passo 1. Puxar o revestimento em plástico dos conectores Isox até que os respetivos indicadores quem no vermelho. Neste momento a base Isox já não está engatada nos pontos de xação Isox presentes na viatura. Passo 2. Puxe a barra e empurre os engates para dentro da base. Passo 3. Premir o pequeno botão branco do fecho estabilizador posicionado na parte de trás da base Isox para rodar os conectores na direção da base Isox. Remover a base Isox do assento. DESINSTALAÇÃO DA CADEIRA DA BASE ISOFIX

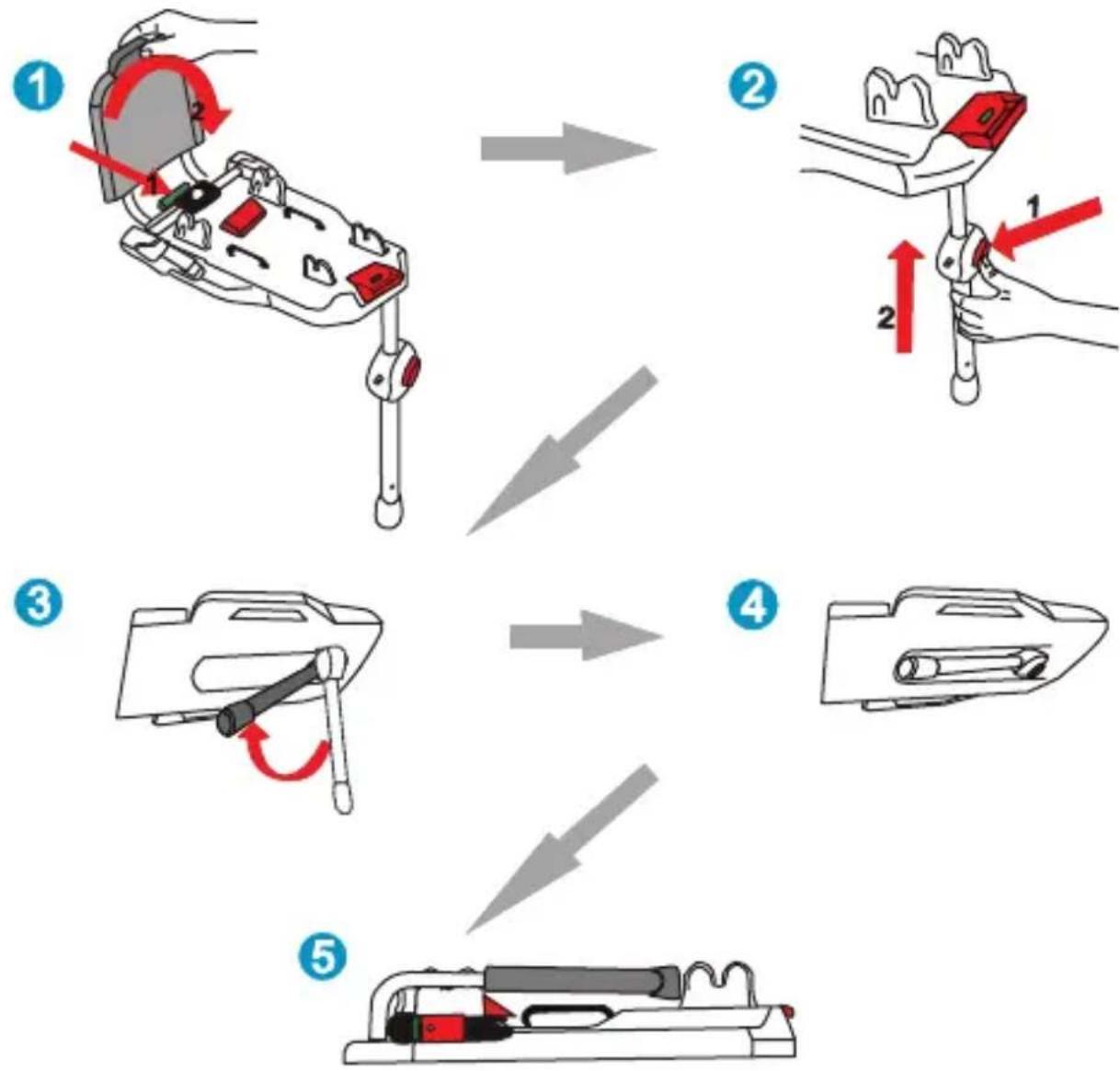

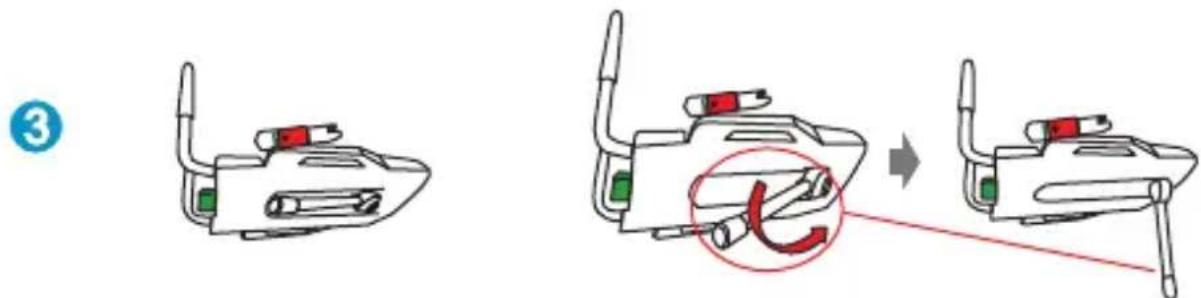

Passo 1. Premir o botão verde na parte de trás da base Isox e dobrar a barra anti-salto na base. Passo 2. Premir o botão vermelho e levantar a base de suporte para retraí-la. Passo 3. Dobrar a base de suporte retraída como se mostra na gura. Passos 4 e 5. Dobrar a base de suporte no alojamento previsto para o efeito da base Isox. VOLTAR A FECHAR A BASE ISOFIX• PORTUGUÊS •

Para a limpeza das partes em plástico ou em metal pintado utilize apenas um pano húmido. Nunca utilize detergentes abrasivos ou solventes. MANUTENÇÃO PERIGO! Durante um acidente vericam-se fortes tensões. Neste caso é absolutamente proibido ter a criança no colo mesmo protegendo-a com o cinto de segurança do automóvel. Colocar sempre a criança na cadeira auto antes de qualquer viagem! A cadeira auto deve ser sempre instalada no sentido contrário ao sentido da marcha.. Perigo! LA abertura do airbag contra a cadeira auto pode provocar lesões graves, inclusive letais, na criança. NÃO utilizar a cadeira auto em assentos com airbag frontal ativo! Observar as instruções contidas no manual de utilização relativamente à utilização da cadeira auto nos assentos dotados de airbag lateral.• РУССО •• PORTUGUÊS •

GARANTIA CONVENCIONAL O conteúdo abaixo indicado entra em vigor a partir de 1º de janeiro de 2005 e substitui completamente qualquer título e mensagem anterior referente à garantia prestada pela empresa Foppa Pedretti S.p.A. GARANTIA CONVENCIONAL Foppa Pedretti S.p.A. com sede em Grumello del Monte (Itália), Via Volta 11, garante diretamente ao consumidor que este produto, novo de fábrica, sem defeitos nos materiais, no projeto e na fabricação, está em conformidade com as características declaradas. A presente garantia convencional, válida em todos os países membros da União Europeia, não exclui e não limita os direitos do Consumidor nos termos imperativos da lei em relação ao vendedor do Produto. Para usufruir a presente garantia convencional, o Consumidor deve levar o produto defeituoso ao Vendedor e apresentar-lhe a prova de aquisição do produto, onde haja, de modo legível, o endereço do Vendedor, com a data da compra do produto, carimbo e assinatura do Vendedor, além da indicação do próprio produto ou, como alternativa, o recibo fiscal, não modificado, e que apresente de modo claro as mesmas informações mencionadas anteriormente. A garantia convencional tem validade por doze (12) meses a partir da data de aquisição do produto. Durante este período, a empresa Foppa Pedretti S.p.A. conserta ou substitui o produto defeituoso, segundo sua discrição. A garantia convencional concedida ao comprador final do produto (consumidor) e não exclui e nem limita os direitos imperativos do próprio consumidor como previstos pela lei e ou direitos que o consumidor pode ter contra o Vendedor/Revendedor do produto.

EXCLUSÕES DA GARANTIA

CONVENCIONAL. A garantia convencional exclui os danos decorrentes pelas seguintes causas: uso não em conformidade com as disposições contidas no folheto de instruções para o uso e montagem, quedas e impactos, exposição do produto à humildade ou condições térmicas, ambientes extremos ou mudanças repentinas destas condições, corrosão, oxidação, modificações ou consertos não autorizados do produto, consertos efetuados com o uso de peças de reposição não autorizadas, uso impróprio, manutenção não efetuada ou efetuada de modo incorreto, manutenção imprópria em relação ao que foi indicado no folheto de instruções para o uso e a montagem, montagem não correta, acidentes, ações de alimentos ou bebidas, ações de produtos químicos e causas de força maior. De qualquer modo, a empresa Foppa Pedretti S.p.A. declina qualquer tipo de responsabilidade por danos causados às pessoas ou aos objetos, diferentes do produto, quando estes danos forem causados pela negligência das disposições/ advertências contidas no manual, ou, como alternativa, no “Folheto de instruções para o uso e montagem” que acompanha todos os produtos destinados ao proprietário/ utilizador (como exemplo meramente exemplificativo, no caso do produto “Caminha”: “Supervisione a criança constantemente. Controle para que os lençóis e as cobertas não cubram a cabeça da criança…”). A empresa Foppa Pedretti S.p.A. exime-se também de todos os tipos de responsabilidade por danos às pessoas ou objetos quando a rutura de seus produtos for causada pelo deterioramento dos produtos sujeito aos desgastes. São considerados componentes do produto sujeitos a desgaste os componentes em material plástico. УКАЗАТЕЛЬ• РУССО •

HOMOLOGADOS X-BASE pode ser utilizada exclusivamente nos bancos de automóveis incluídos nesta lista. No entanto, a lista está sujeita a uma contínua actualização, com alterações e inclusões de modelos de automóveis. A lista atualizada está disponível em nosso site: www.foppapedretti.it Aprovado em conformidade com o Regulamento ECE R44-04, para ser utilizado nos veiculos que constam da Lista de Veiculos Automoveis Homologados. INFORMAÇÕES

• Não coloque o pé de apoio frontal sobre a tampa de nenhum compartimento de armazenamento de objectos situado no chão do veículo. O pé de apoio frontal deve estar firme e em perfeito contacto com o chassis do veículo.

• Informe-se junto do Fabricante do veículo sobre o acesso aos pontos ISOFIX.

• Dada a posição do banco, assegure-se que o sistema de retenção é correctamente fixado aos pontos ISOFIX.

• O banco do veículo (linha média) deve ser regulado para a frente.

• Regule o banco do veículo para que o pé de apoio frontal não fique sobre o compartimento de armazenamento de objectos situado no chão do veículo.

• O banco do veículo deve ser regulado para a posição mais recuada.

ASSENTO DE PASSAGEIRO EQUIPADO

CHECK AVISO: Antes de comprar, verique o manual de uso e manutenção do seu carro se ele tem Isox gancho, pois poderia ser um acessório opcional.9
