MANUALE UTENTE XBASE Foppapedretti

Istruzioni di montaggio - Per bambini no a 13 kg - Conforme alla Norma ECE R44-04

GB BASE (type FB 308) FOR GROUP 0+ CAR SEAT (type FB 806 / FB 806 PH)

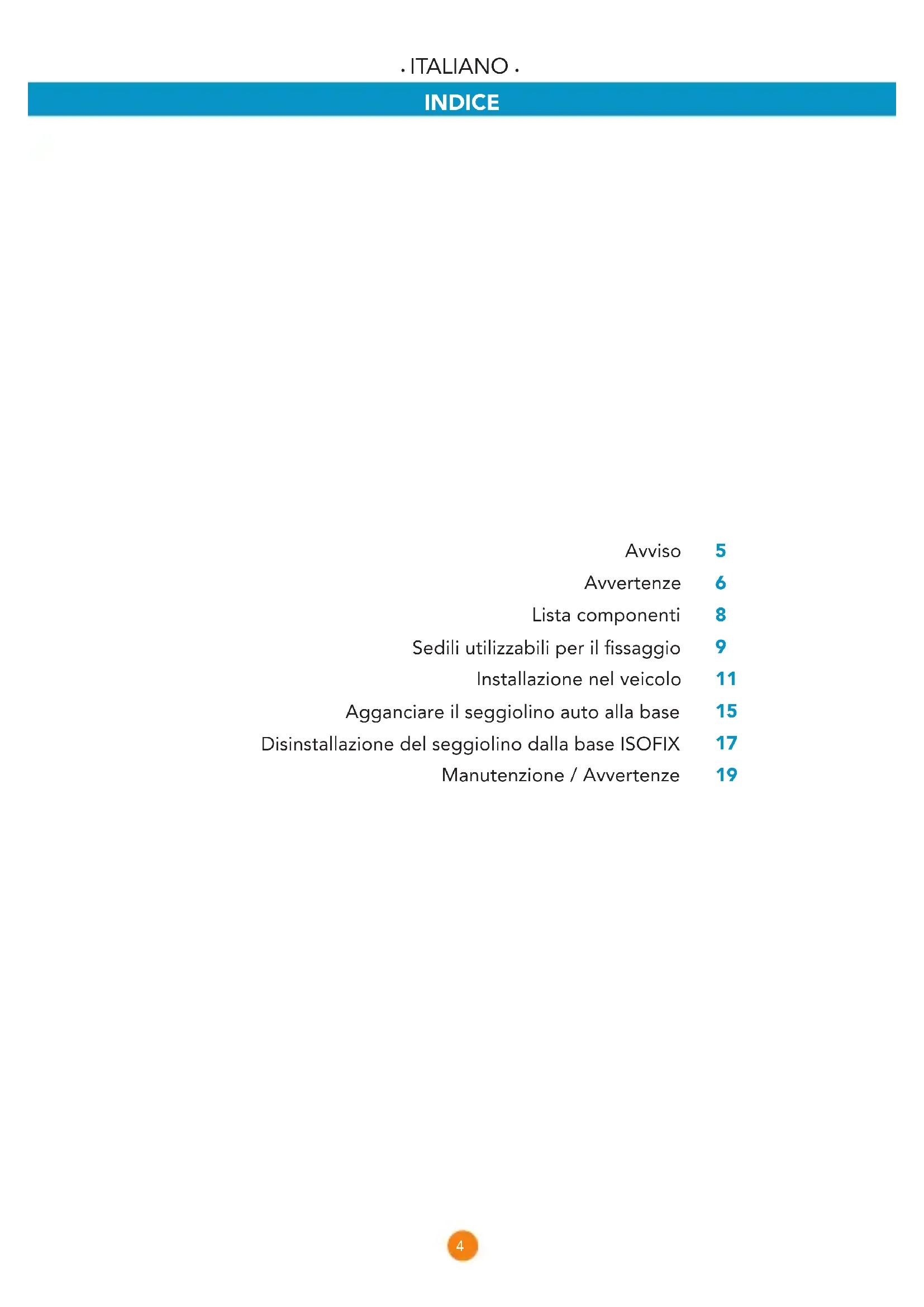

Sediliutilizzabili per il fissaggio 9

Installazione nel veicolo 11

Agganciare il seggiolino auto alla base 15

Disinstallazione del seggiolino alla base ISOFIX 17

Manutenzione / Avvertenze 19

1. Avviso

• Questo è un dispositivo ISOFIX di ritenuta del bambino. E' APPROVATO dal Regolamento ECE R44/04 per il generale utilizzato in veicoli dotati dei sistemi di anticoraggio ISOFIX.

• Per l'utilizzo del sistema ISOFIX, Semi Universale, è necessario leggere il manuale dell'autoveicolo, prima dell'installazione del Seggiolino. Il manuale indicherà i posti compatibili con la classe del seggiolino auto.

• Il gruppo di peso e la classe di dimensione ISOFIX per cui il disposativo è utilizzato sono: GRUPPO 0+ (0-13kg), classe E.

• E' un disposativo classificato come " Semi Universale", compatibile con i veicoli nell'apposita "Lista veicoli".

• In caso di dubbio, contattare il produttore del dispositivo di ritenuta oppure il rivenditore.

Modello seggiolino auto	Conforme al regolamento ECE R 44/04
		Peso del bambinoGruppo
FB806 / FB806 PH + FB308 Base ISOFIX	0+	0 - 13 kg	Semi-universal
FB806 / FB806 PH		0 - 13 kg0+	Universal

Note: Per l'installazione del seggiolino auto,fare riferimento al manuale di installazione del seggiolino "Type FB-806/Type FB-806PH".

AVVERTENZA: Leggere conattenzione le presenti istruzioni, prima dell'utilizzo e conservare il presente manuale per un futuro utilizzo. Il mancato rispetto di queste istruzioni cui sono compensettere la sicurezza del bambino.

MAI utilizzare quello dispositivo su un sedile anteriore dotato di AIRBAG frontale.

E' MOLTO PERICOLOSO

• La "base isofix X-BASE- type FB 308" è omologata secondo la norma ECE R44/04, norma Europea relativà alla sicurezza dei seggiolini auto, e delve essere utilizzata solo in abbinamento al seggiolino auto Gruppo 0+ (type FB 806 o type FB 806 PH). Il modello di seggiolino auto è riportato sull'etichetta applicata al prodotto.
• Questa omologazione sare invalidata, se vengono eseguite modifiche o alterazioni alla base o al seggiolini auto. Le modifiche possono essere APPROVATE solo dal produttore.
• Assicuratevi che il vosto veicolo sia presente nella lista di veicoli compatibili fornita con但这a Base.
• Leggete le istruzioni interamente, assicuratevi di aver ben compreso come installare e usare correttamente la "base isofix X-BASE- type FB 308".
• Il seggiolino auto deve essere installato esclusivamente in senso contrario alla direzione di marcia.
• Mai utilizzare il dispositivo di ritenuta senza averlo prima agganciato alla vettura come descritto nelle presenti istruzioni.
• Per l'installazione ed un corretto utilizzato del seggiolino auto attenerisi scrupolosamente al manuale d'uso in dotazione al seggiolino auto.
• Non posizionare asciugamani, cuscini, o altri oggetti sulla "base isofix X-BASE-type FB 308". Questo potrebbe influire negativamente sulle prestazioni di sicurezza della base in caso di incidente.
• Mai comparare una Base di seconda mano.
• Sostituite sempre la "base isofix X-BASE- type FB 308" après un incidente. Potrebbe aver subito danni non visibili.
• Assicurate sempre la "base isofix X-BASE- type FB 308" ai puniti ISOFIX del veicolo. Tutti i passeggeri devono utilizzato la propria cintura di sicurezza, come previsto dal regolamento vigente.
• Non posizionate oggetti sul fondo del veicolo, in prossimità della "base isofix X-BASE- type FB 308"

AVVERTENZA

• Non apportate modifiche o alterazioni non autorizzate alla "base isofix X-BASE-type FB 308".
• Non permettete ai bambini di fare regolazioni o giocare con la "base isofix X-BASE- type FB 308".
  Non lasciate i bambini da soli nel veicolo.
• Non lasciare mai il bambino incustodito nel Seggiolino per nessun motivo.
• Non appoggiate la "base isofix X-BASE- type FB 308" sul ravolo o su un piano di lavoro, utilizzate sempre il pavimento.
• Assicuratevi che la "base isofix X-BASE- type FB 308" non sua bloccata alla portiera del veicolo o da un sedile pieghevole.
• Assicuratevi che i sedili pieghevoli siano bloccati in modo sicuro.
• Non installare la "base isofix X-BASE- type FB 308" sui sedili rivolti in direzione opposta o trasversalmente al senso comune di marcia del veicolo.
• Conservate sempre la "base isofix X-BASE- type FB 308" in unippo sicuro e asciutto, quando non viene utilizzata.

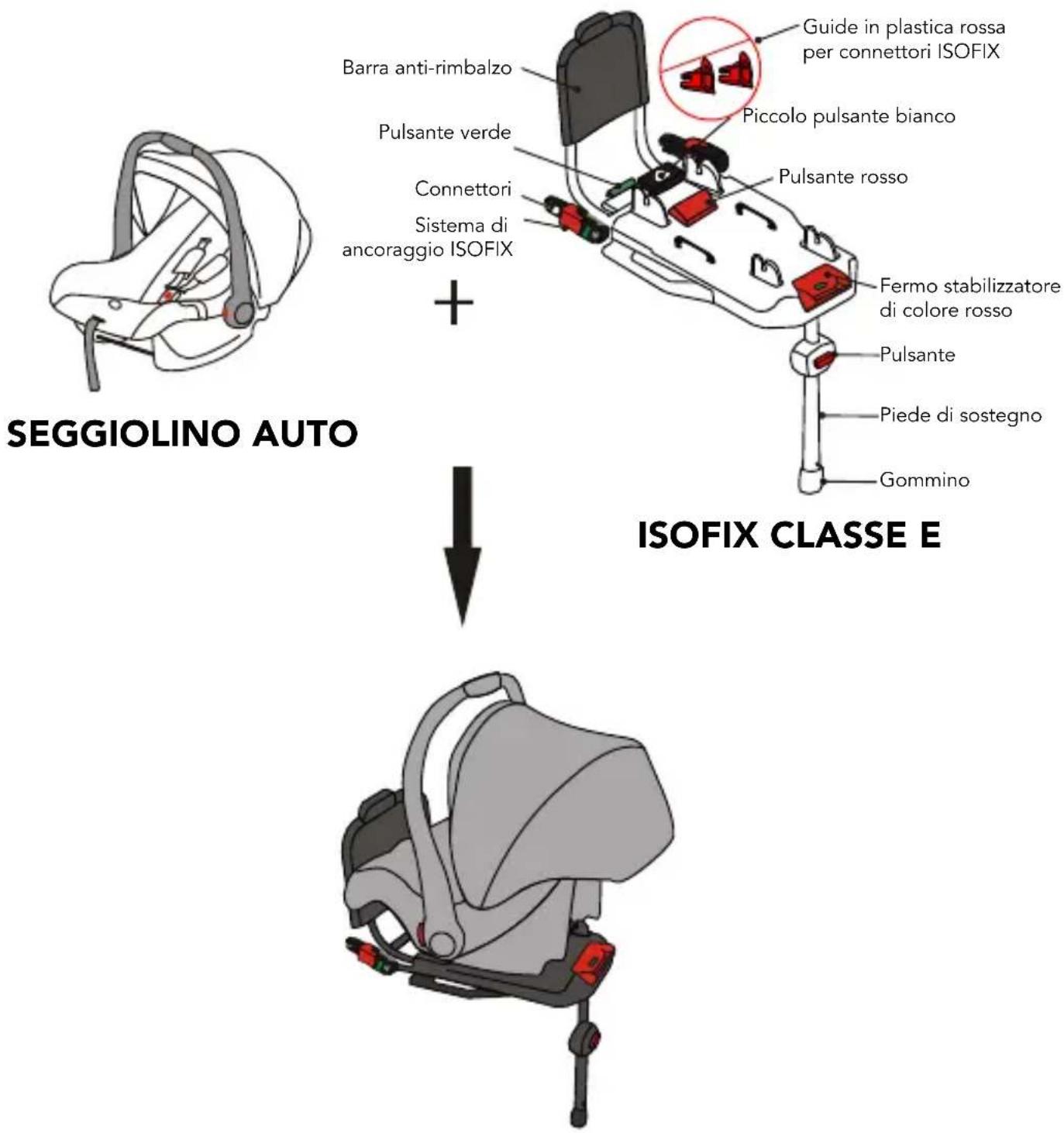

LISTA COMPONENTI

PERICOLO!

NON UTILIZZARE IL SEGGIOLINO AUTO POSIZIONATO SU DI UN SEDILE PASSEGGERO EQUIPAGGIATO CON AIRBAG.

L'apertura dell'airbag contro il seggiolino per auto cui provocare lezioni gravi, se non addirittura letali, al bambino. Consultare il manuale d'istruzioni del veicolo

per quanto riguarda l'utilizzo dei seggiolini per auto.

SEDILI UTILIZZABILI PER IL FISSAGGIO

• Assicurarsi prima dell'installazione che l'automobile sia dotata degli appositi ganci isofix situati tra lo schienale e la seduta del sedile.
• La "base isofix X-BASE - type FB 308" ha un'omologazione di tipo "Semi-Universale" per cui non è compatible con tutti i modelli d'auto, ma solamente con quelli riportati nel libretto allegato "Lista veicoli"

Per verificare la compatibilità di utilizzo della "base isofix X-BASE - type FB 308" con il vostro veicolo, consultare l'elenco veicoli, prima di acquistare e installare la base, per assicurarsi che lamarca, il modello e l'anno del veicolo sua adatto.

Consultare il manuale dell'auto per identificare i punti ISOFIX del veicolo

MAI utilizzare "base isofix X-BASE - type FB 308" su un sedile anteriore dotato di AIRBAG frontale. E' MOLTO PERICOLOSO.

INSTALLAZIONE NEL VEICOLO

Per la sicurezza del bambino

• Non lasciare mai il bambino incustodito quando è nel seggiolino.
• Non lasciare oggetti sul vano poggiapiedi anteriore al complemento base ISOFIX.

Per la sicurezza dei passeggeri

In caso di brusca frenata o d'incidente le personne o gli oggetti non fissati o posizionati in modo non sicuro potrebbero provocare lesioniagli altri passeggeri. Accertarsi sempre che:

• gli schienali dei sedili siano bloccati (per es. fare scattare in posizione i sedili posteriori ribaltabili);
• tutti gli oggetti pesanti o appuntiti all'interno dell'abitacolo (per. es. sulla cappelliera) siano posizionati in modo sicuro;
• che tutti i passeggeri dell'auto indossino le cinture di sicurezza;
• che il seggiolino sia sempre ben agganciato sul sedile dell'auto,anche quando non in uso.

INSTALLAZIONE DELLA BASE ISOFIX

Operazione preliminare all'installazione della base ISOFIX sul sedile

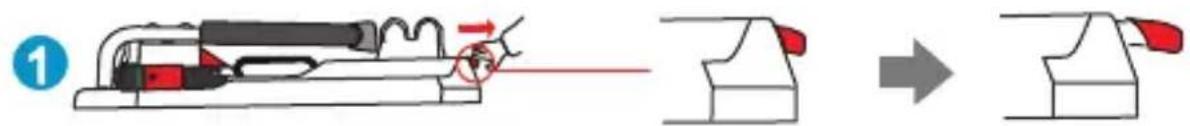

Step 1. Estrarre il "fermo stabilizzatore rosso" fino a quando un caratteristico "CLICK" indica l'avvenuto disinserimento dello stesso.

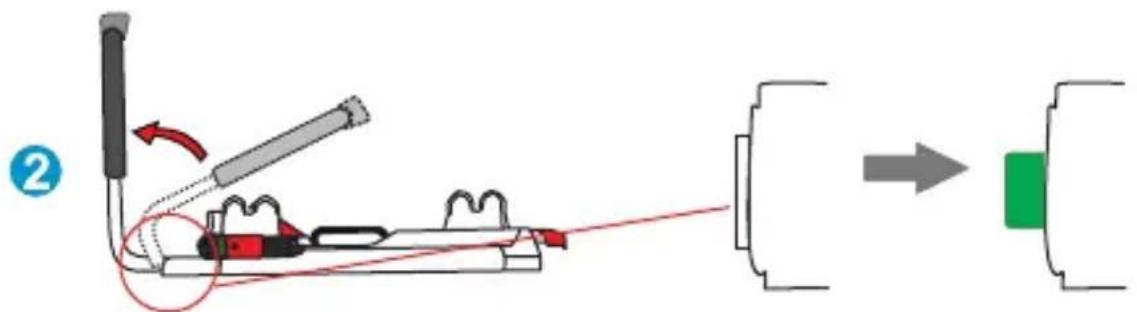

Step 2. Sollevare la "barra anti-rimbalzo" in posizione verticale fino a quando un caratteristico "CLICK" indichera il corretto posizionamento. Il pulsante verde fuoriesce verso l'esterno. Accertarsi che la barra anti-rimbalzo sia bloccata in posizione verticale.

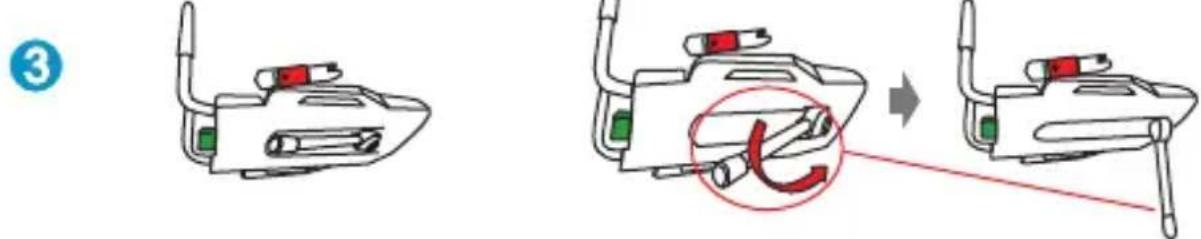

Step 3. Piegare verso il basso il "piede di sostegno" fino a fine corsa.

INSTALLAZIONE DELLA BASE ISOFIX SU VETTURA DOTATA DI SISTEMA ISOFIX

ISOFIX CLASSE E		Installato su sedili provvisti di punti di anticoraggio Isofix (posizionati tra la seduta del sedile e lo schienale) e aventi spazio sufficiente per il piede di sostegno.	SI
		Contrassegno Isofix	verde
		Airbag frontale Airbag laterale	NO SI

ITALIANO.

INSTALLAZIONE DELLA BASE ISOFIX IN VETTURA DOTATA DI SISTEMA ISOFIX

Assicuratevi che il vostro veicolo sia dotato dei puniti di ancoraggio ISOFIX e che sua tra quelli approvati nella lista di veicoli compatibili che è fornita con la Base. Localizzate i puniti ISOFIX, per qualsiasi problema consultare il manuale del veicolo. Di solito si trovano tra la seduta del sedile e lo schienale.

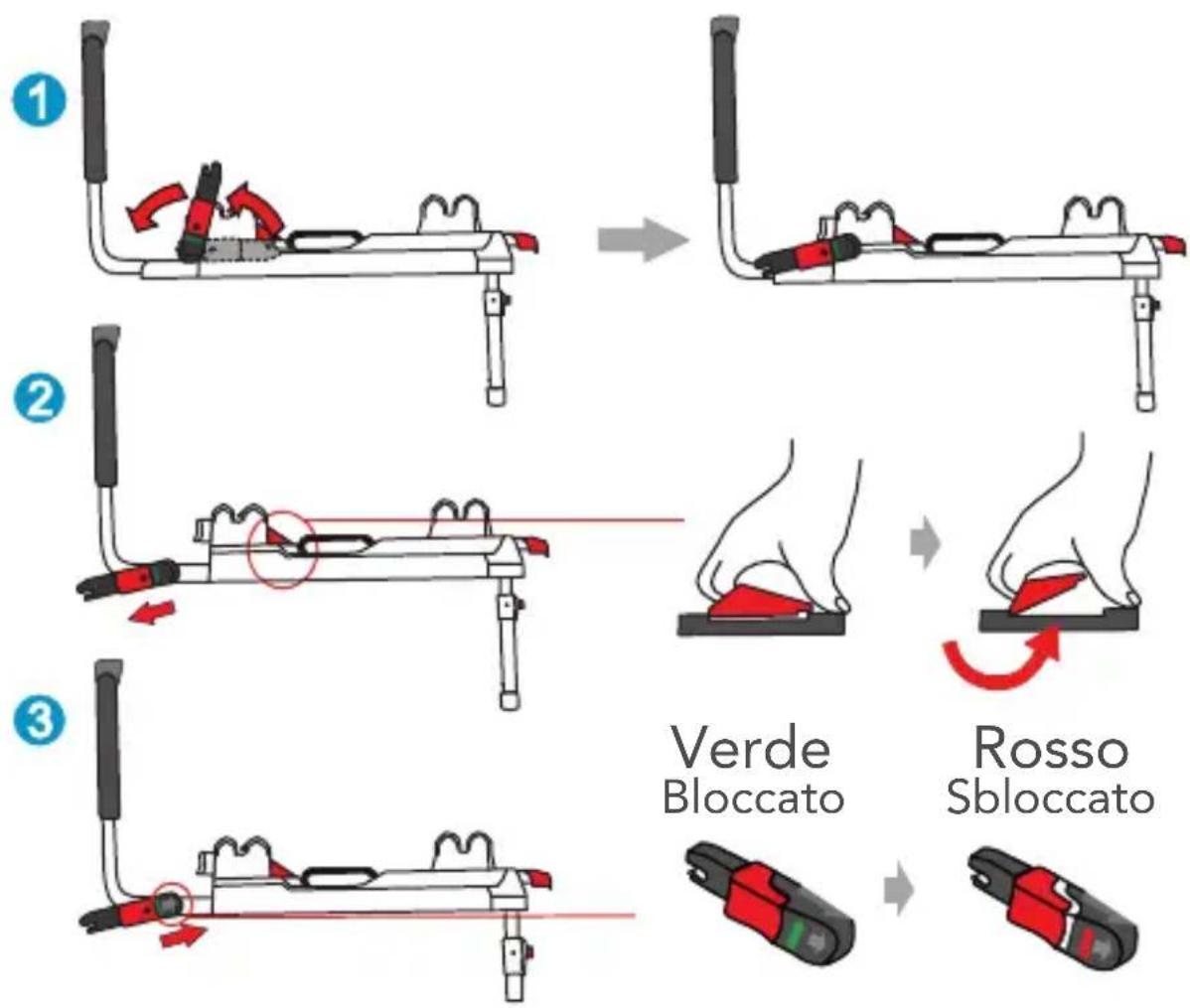

Step 1. Ruotare verso l'esterno i connettori Isofix fino a udire un caratteristico "CLICK".

Accertarsi che i connettori isofix siano bloccati a un angolo di 15^ . Fare riferimento alle figure (1).

Step 2. Tirare verso l'alto il pulsante rosso,ippo sulla base Isofix per estendere i connettori il più possibile verso l'esterno.Fare riferimento alle figure (2).

Step 3. Tirare il rivestimento in plastica dei connettori Isofix fino a quando i rispettivi indicatori scattano sul rosso. Fare riferimento alle figure (3).

INSTALLAZIONE DELLA BASE ISOFIX IN VETTURA DOTATA DI SISTEMA ISOFIX

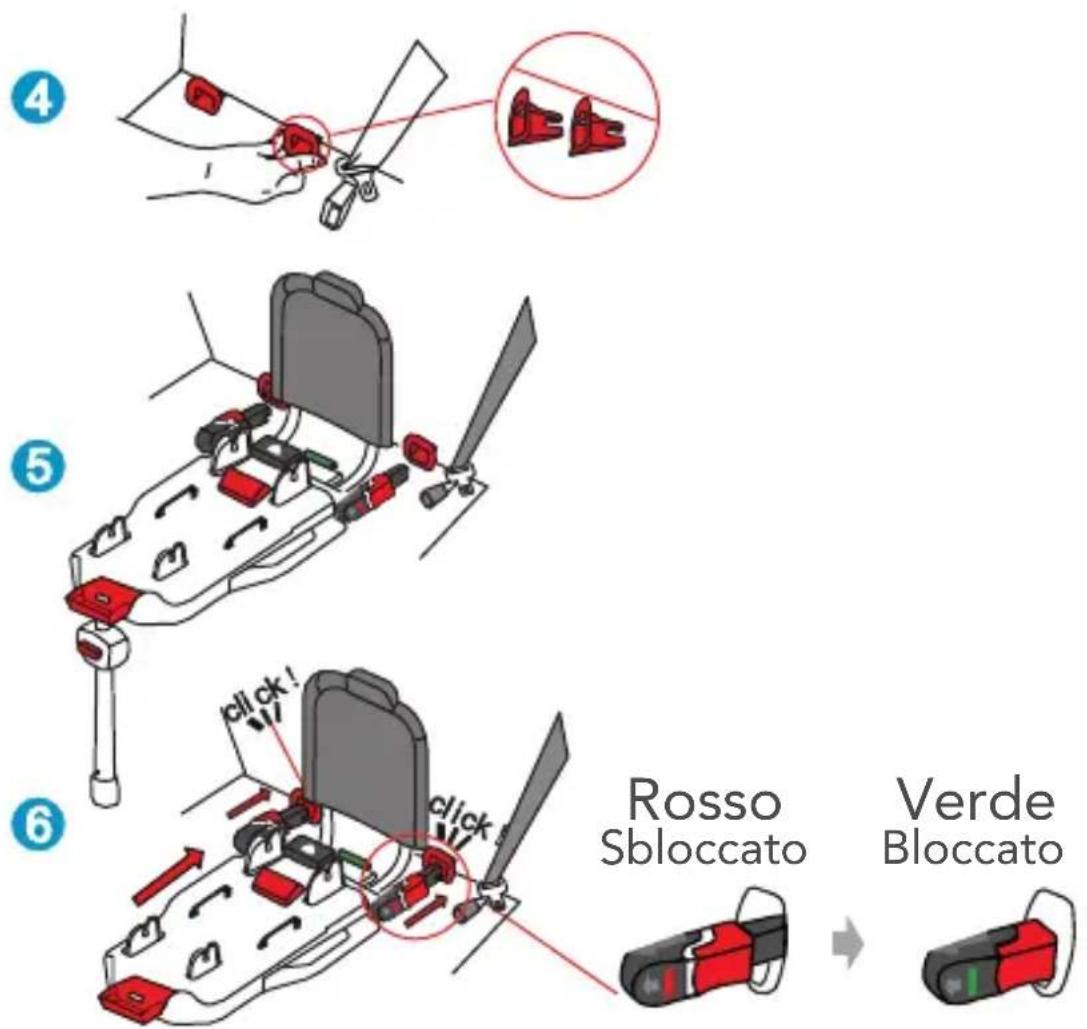

Step 4. Inserite le due guide in plastica rosse per connettori ISOFIX e agganciatele ai punti ISOFIX del veicolo. Le guide in plastica aiutano a identificare i punti ISOFIX del veicolo facilitando l'installazione. Servonoanche a proteggere i sedili del veicolo.

Step 5. Posizione are la base Isofix sul sedile dell'auto, accertandosi che i correttori Isofix siano perfettamente allineati con le guide appena fissate.

Step 6. Inserire i due connettori ISOFIX nelle apposite guide di colore rosso, spingere per agganciare i due connettori ai ganci ISOFIX del veicolo. Un click indichera l'avvenuto aggancio. Verificare che gli indicatori siano di colore verde da entrambi i lati.

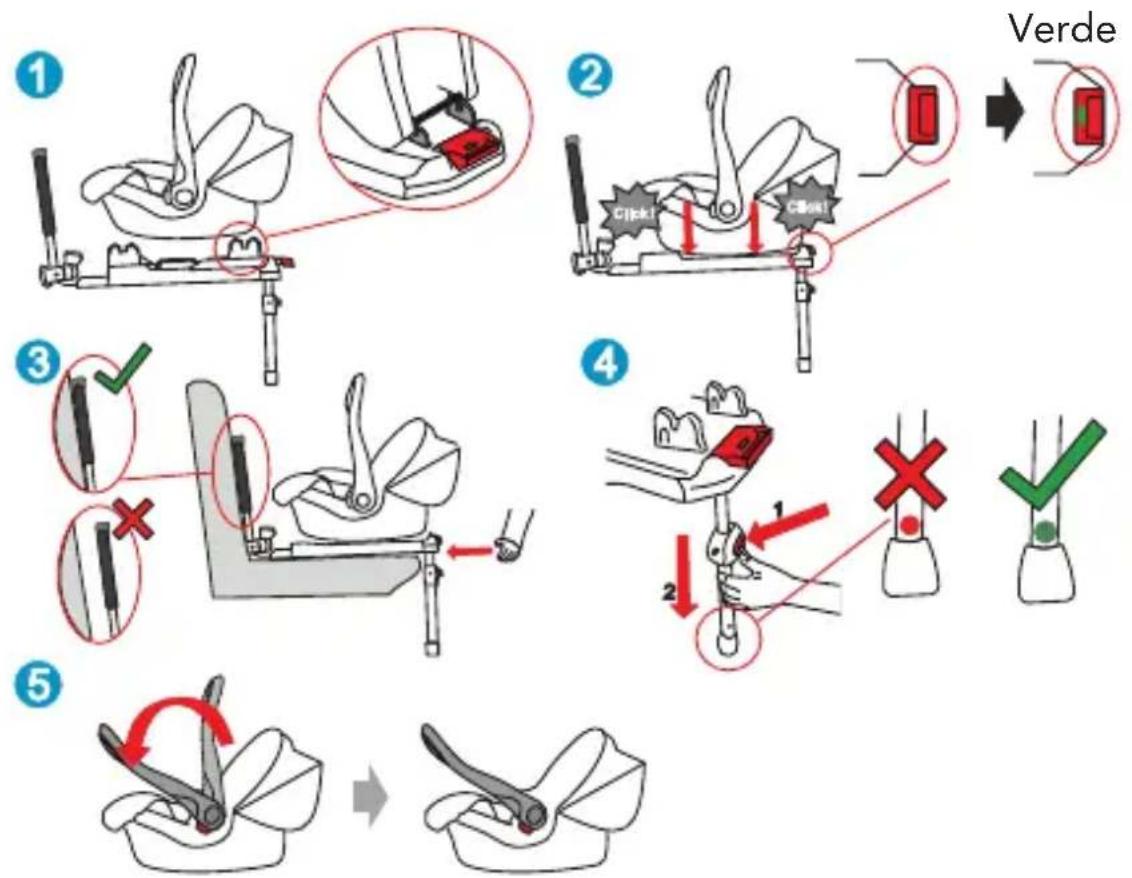

AGGANCIARE IL SEGGIOLINO AUTO ALLA BASE

Step 1. Posizione il seggiolino auto, orientato in senso contrario di marcia, sulla base ISOFIX.

Step 2. Premere verso il basso il seggiolino auto, agganciando le due staffe in metallo alla base. Un click indichera l'avvenuto aggancio.

IMPORTANTE: Dopo aver agganciato il seggiolino alla base, solvate il seggiolino auto per verificarne il corretto aggancio. Verificare che gli indicatori sono passati dal colore rosso a verde.

Step 3. Spingere il seggiolino auto, agganciato alla base, contro lo schienale del sedile dell'auto in modo tale che la barra anti-rimbalzo aderisca perfettamente allo schienale.

Step 4. Premete il pulsante rosso di regolazione del piede di sostegno e abbassarlo in modo che tocchi correttamente il pavimento del veicolo. Il disposativo di controllo collocato alla base del piede di sostegno deve passare da rosso a verde, quello indichera il corretto appoggio del piede. Verificate che il piede del supporto sua posizionato e regolato correttamente.

AGGANCIARE IL SEGGIOLINO AUTO ALLA BASE

Assicuratevi che il piede di sostegno non sollevi la Base rispetto alla superficie del sedile del veicolo.

Non posizionare il piede di sostegno anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di sostegno deve poggiare su una superficie stabile e sicura del pavimento del veicolo.

Step 5. Regolare la maniglia per il trasporto del seggiolino auto, contro lo schienale del sedile dell'auto,fare riferimento al manuale del seggiolino auto per reclinarare la maniglia.A quello punto è possibile collocare il bambino nel seggiolino auto,fare riferimento al manuale d'uso del seggiolino auto per il corretto utilizzo.

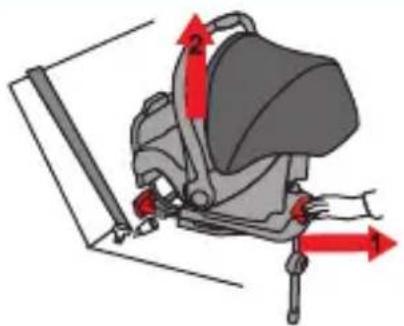

DISINSTALLAZIONE DEL SEGGIOLINO DALLA BASE ISOFIX

Rimuovere il seggiolino auto

Per rimuovere il seggiolino auto alla base Isofix, reclinare la maniglia per il trasporto in posizione verticale, tirare il fermo stabilizzato di colore rossoippo nella parte anteriore della base Isofix, quindi sollevare il seggiolino auto.

SUGGERIMENTO! In caso di utilizzo quotidiano è possibile lasciare la base ISOFIX montata a bordo della vettura, rimuovendo semplicamente il seggiolino.

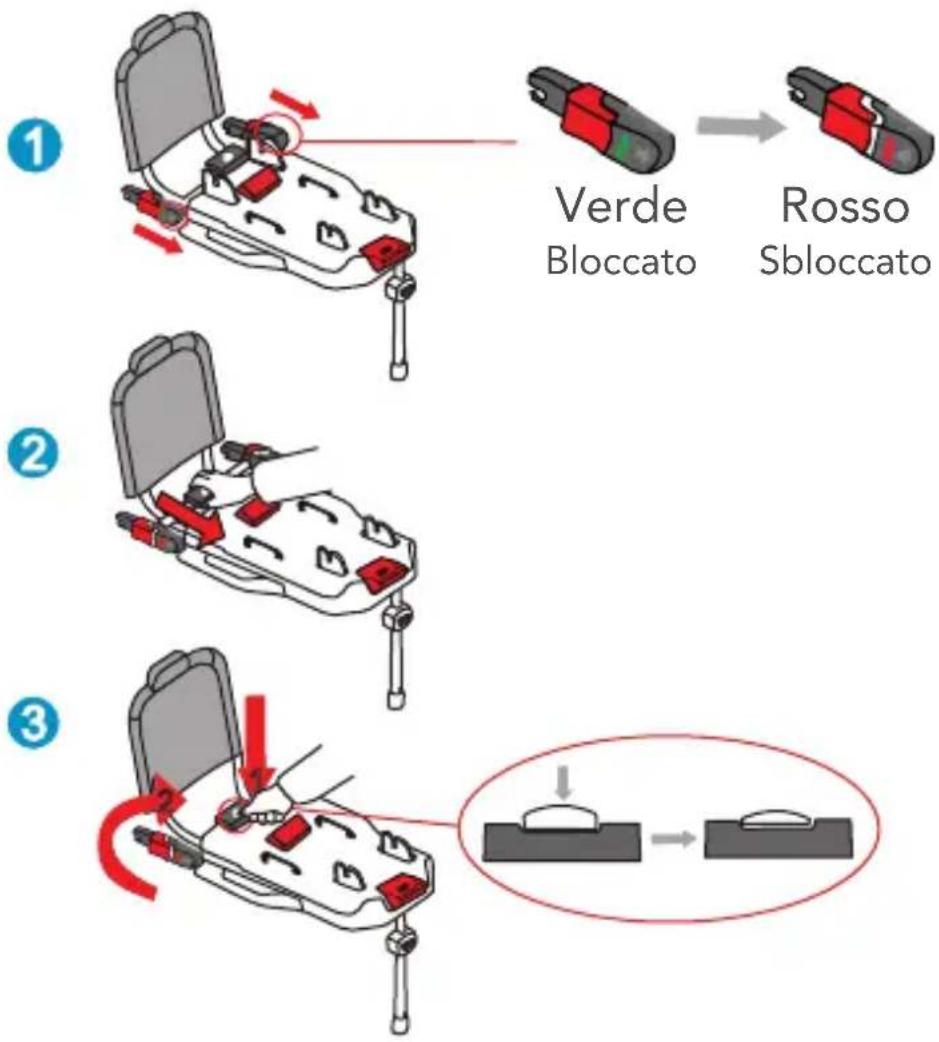

RIMUOVERELABASEISOFIX

Step 1. Tirare il rivestimento in plastica dei connettori Isofix fino a quando i rispetti indicatori scattano sul rossio. A quello punto la base Isofix non è più agganciata ai punti di anticoraggio Isofix presenti sulla vetura.

Step 2. Far rientrare i ganci "connettori isofix" nella base, tirando la barra.

Step 3. Premere il piccolo pulsante bianco del fermo posizionatosulla parte posteriore della base Isofix per ruotare i connettori in

direzione della base Isofix. Rimuoverre la base ISOFIX dal sedile.

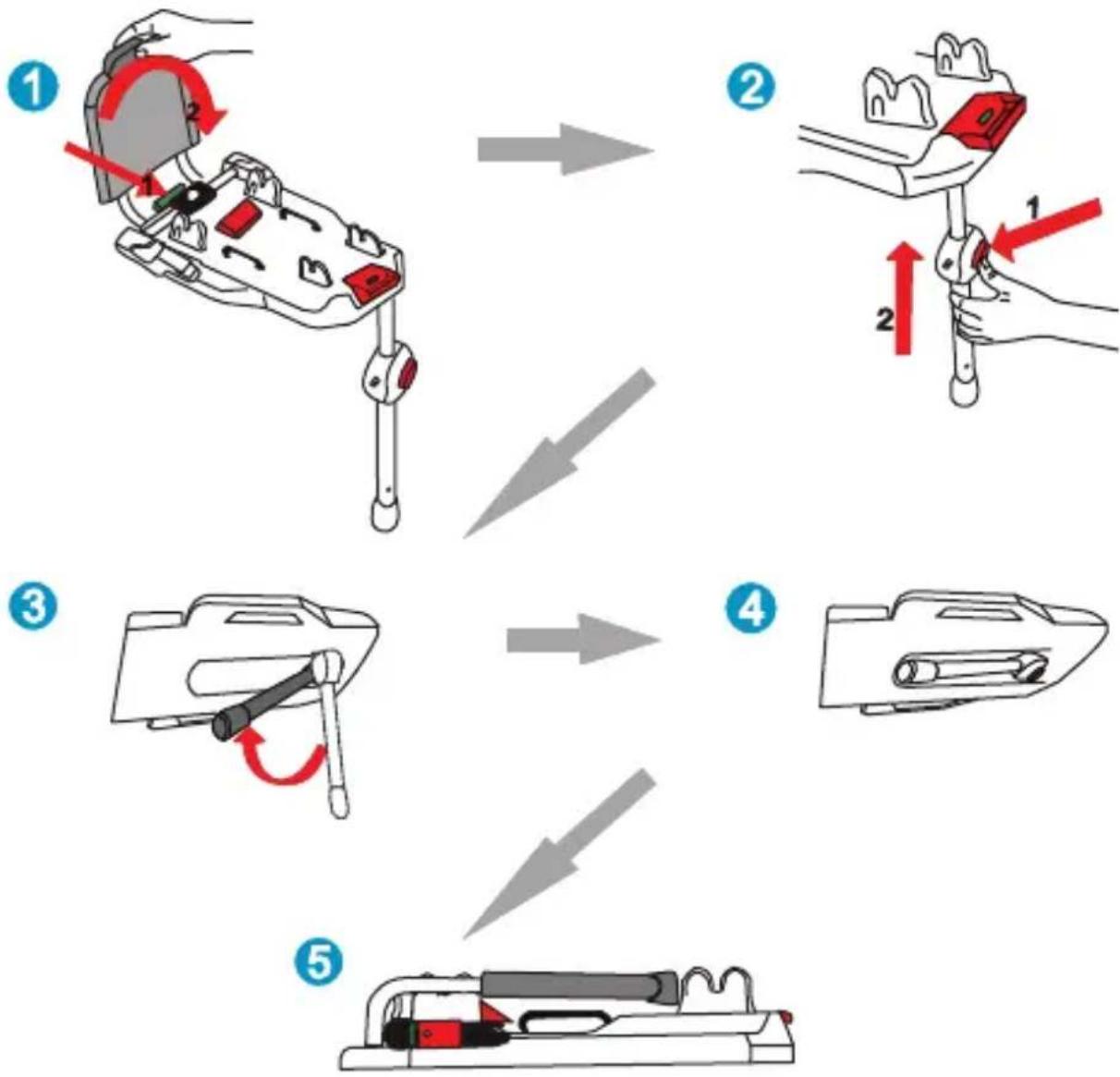

RICHIUDERE LA BASE ISOFIX

Step 1. Premere il pulsante verde sulla parte posteriore della base Isofix, e ripiegare la barra anti-rimbalzo sulla base.
Step 2. Premere il pulsante rosso e sollevare il piede di sostegno per retrarlo.
Step 3. Ripiegare il piede di sostegno retratto come in figura.
Step 4-5. Ripiegare il piede di sostegno nell'apposto alloggiamento della base isofix.

Per la pulizia delle parti in plastica o in metallo verniciato utilizzato solamente un panno umido. Non utilizzato mai detergenti abrasivi o solventi.

PERICOLO! Durante un incidente si verificano forti sollecitazioni. In quello caso è assolutamente vietato tener il bambino in braccio, pur proteggendolo con la cintura di sicurezza dell'auto.

! Collocare sempre il bambino nel seggiolino auto prima di qualsiasi viaggio!

Il seggiolino auto deve essere installato esclusivamente in senso contrario alla direzione di marcia.

Pericolo! L'apertura dell'airbag contro il seggiolino auto cui provocare lesioni gravi, se non addirittura letali, al bambino.

NONutilizzareil seggiolino auto su sedili con airbag frontale attivo!

Osservare le istruzioni riportate nel manuale d'uso per quanto riguarda l'utilizzo del seggiolino auto sui sedili provvisti di airbag laterale.

GARANZIA CONVENZIONALE

Il contentuto sostoindicato va in vigore dal 01.01.2005 e sostituisce a qualsiasi titolo e completeness qualsiasimessaggio anteriore riferito alla garanzia prestata da

Foppa Pedretti S.p.A.

GARANZIA CONVENZIONALE

Foppa Pedretti S.p.A. con sede in Grumello del Monte (Italia) Via Volta 11, garantisce direttamente al Consumatore che questo Prodotto, nuovo di fabbrica, è privo di difetti nei materiali, nella progettazione e nella fabbricazione ed è conforme alle caratteristiche alla stessa dichiarate.

La presente garanzia convenzione è valida in tutti i Paesi Stati membri dell'Unione Europea e non esclude né limita i diritti del Consumatore ai sensi di norme imperative di legge nei confronti del Venditore del Prodotto.

Per usfuire della presente garanzia convenzionale il Consumatore dovrare riportare il Prodotto difettoso al Venditore presentandogli la prova d'acquisto del Prodotto alla quale risultino in modo leggibile l'indirizzo del Venditore, la data d'acquisto del Prodotto col timbro e firma del Venditore e l'indicazione del Prodotto stesso o, in alternatively, lo scontrino fiscale, non modificato, dal quale risultino in modo bianro le medesime informazioni.

La garanzia convenzionale del Produttore ha validità per Dodici (12) mesi alla data di acquisito del Prodotto. Durante quello periodo Foppa Pedretti S.p.A. riparera o sostuirà, a sua discrezione, il Prodotto difettioso.

La garanzia convenzionale è concessa all'acquirente finale del Prodotto (Consumatore) e non esclude né limita i diritti imperativi del medesimo Consumatore, quali previsti alla legge e/o i diritti che il Consumatore puòvantare contro il Venditore/Rivenditore del Prodotto.

ESCLUSIONI DELLA GARANZIA CONVENZIONALE.

La garanzia convenzionale è esclusa per i danni derivati al Prodotto dalle seguenti cause: uso non conforme alle disposizioni continue nel foglio d'istruzioni all'uso ed al montaggio, urti e cadute, esposizione del Prodotto ad umidità o condizioni termiche o ambientali estreme od a cambiamenti repentini di tali condizioni, corrosione, ossidazione, modifiche o riparazioni non autorizzate del Prodotto, riparazioni con uso di parti di ricambio non autorizzate, uso improprio, cattiva o mancata manutenzione, manutenzione impropria rispetto a quanto indicato nel foglio d'istruzioni all'uso e al montaggio, montaggio non corretto, incidenti, azioni di cibi o bevande, azione di prodotti chimici, cause di forza maggiore.

In anni caso Foppa Pedretti S.p.A. declina anni responsabilità per danni a persono o a cose, diversi dal Prodotto, quando tali danni siano causati da negligenza alle disposizioni / raccomandazioni / avventenze contenate nel manuale o, in alternatively, nel "Foglio d'istruzioni all'uso e al Montaggio" che accompaniesna anni Prodotto destinato al proprietario/utilizzatore. (come a titolo meramente esemplificativo, nel caso del Prodotto Lettino: "Sorvegliate costamente il bambino. Controllate che lenzuola e coperte non coprano la testa del bambino...").

Foppa Pedretti S.p.A. declina, inoltre, agli responsabilità per danni a persone o a cose quando la rottura dei loro prodotti è causata dal deterioramento dei componenti del Prodotto, soggetti ad usura. Sono considerati componenti del Prodotto soggetti a usura tutti i componenti in materiale plastico.

Notice 22

Warning 23

Component list 25

Foppa Pedretti S.p.A. com sede em

Importato da: I Imported by:

Foppa Pedretti S.p.A.

Via A. Volta, 11 - 24064

Grumello del Monte, Bergamo - Italy

tel [phone]

fax [phone]

www.foppapedretti.it

FOPPAPEDRETTI

X-BASE

Type FB 308

LISTA AUTOVETTURE
GB VEHICLE LIST
LISTE DES VOITURES
D FAHRZEUG-TYPENLISTE
E LISTA AUTOMOVILES
GR KATAANOFOA AYTOKINHTQN
PT LISTA DE AUTOMÓVEIS
RU CINCOK ABTOTPAHcIOPTbIX CPeICTB

LISTAVEICOLICOMPATIBILI

X-BASE è utilizzabile solo per l'installazioni sui sedili delle auto comprese in questa lista. In agli caso, la lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture.

L'élenco aggiornato è consultabile nel loro sito internet: www.foppapedretti.it Conforme al Regolamento ECE R44-04 come "Semi Universal", per l'utilizzo con i veicoli elencati in questa lista.

INFORMAZIONI

• Non posizionare il piede del supporto anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di appoggio della gamba anteriore deve pogiare su una superficie stabile e sicura del pavimento del veicolo.

• Consultare il produttore e/o manuale del veicolo per quanto riguarda i punti di anticoraggio ISOFIX.

-In base alla posizione dei sedili del veicolo, si deve prestare particolare attenzione al corretto aggancio del Dispositivo di Ritenuta per bambini ai punti ISOFIX.

• Il sedile del veicolo (fila centrale) delve

essere regolato in avanti.

• Regolate il sedile del veicolo in modo che il piede di appoggio del supporto frontale della Base non sia in contatto con un eventuale vano portaoggetti sul pavimento del veicolo.
• Il sedile del veicolo deve essere regolato sulla posizione più arretrata.

NON UTILIZZARE SE IL SEDILE DEL PASSEGGERO E' DOTO DI AIRBAG FRONTALE

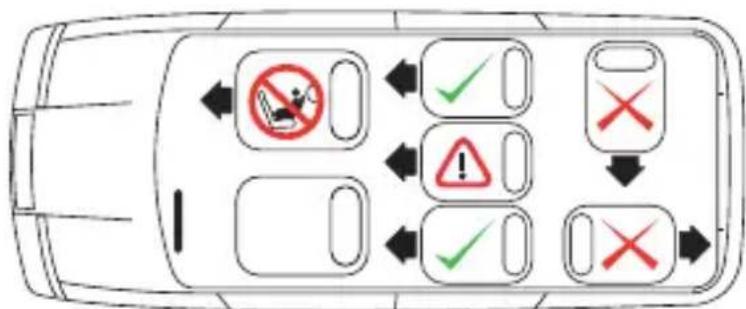

CHECK

ATTENZIONE: prima di fare l'acquisto verificate sul libretto di uso e manutenzione della vostra auto che l'aggancio ISOFIX sia presente perché potrebbe essere un optional.
