MANUAL DE UTILIZADOR Diamant Plus M FERROLI

3.1 PRIMO AVVIAMENTO

3. PUESTA EN FUNCIONAMIENTO

2.1 ACONDICIONAMENTO E ARMAZENAMENTO ...............................................................129

2.11 OPERAÇÃO DE VERIFICAÇÃO DA ESTANQUICIDADE (aconselhada) .......................137

3. COLOCAÇÃO EM FUNCIONAMENTO ......................................................................... 142

No ato de tomada a cargo da unidade, é indispensável assegurar-se de que recebeu todo o material indicado no documento de acompanhamento, e ainda que a mesma não sofreu danos durante o transporte. Em caso afirmativo, informe a transportadora do tipo de dano sofrido, alertando entretanto o nosso departamento de gestão de clientes. Apenas procedendo desta forma e em tempo útil será possível obter o material em falta ou a indemnização por danos.

Esta é uma máquina projetada e fabricada em exclusivo para a climatização e deve ser usada apenas para esse fim. A máquina apenas pode funcionar devidamente e de forma rentável se usada corretamente e mantida em plena eficiência. Pedimos-lhe por isso que leia atentamente este livreto de instruções e que o releia sempre que, ao usar a unidade, surjam dificuldades. Em caso de necessidade, lembramos-lhe de que o nosso serviço de assistência, organizado em colaboração com os próprios revendedores, está sempre à disposição para eventuais conselhos e intervenções diretas.

1.3 APRESENTAÇÃO DAS UNIDADES

Os aparelhos de ar condicionado são aparelhos de climatização ar/ar de tipo split, sendo por isso ligados a uma unidade externa. Esta série de modelos pode ser combinada quer a unidades externas de tipo Mono-Split, com apenas uma unidade interna combi- nada, ou de tipo Multi-Split, combináveis a duas ou mais unidades internas. A série encontra-se disponível na versão de bomba de calor a R32. Este aparelho vem cheio com refrigerante. Convém notar que a unidade vem cheia com gás R32 inflamável. Uma utilização inde

vida do aparelho comporta o risco de graves lesões pessoais e danos materiais. Pode encontrar informações sobre este refrigerante na secção "SEGURANÇA E POLUIÇÃO" a pagina 141.

1.4 DECLARAÇÃO DE CONFORMIDADE

A empresa declara que a máquina em objeto se encontra em conformidade com o prescrito pelas seguintes diretivas conforme alteradas.

• Diretiva de baixa tensão 2014/35 / UE;

• Diretiva de compatibilidade eletromagnética 2014/30 / UE;

• Diretiva 2012/19 / UE REEE;

• Diretiva 2011/65 / RoHS da UE.

• Diretiva 2009/125 / CE ErP

• Regulamento de rotulagem energética da UE 2017/1369; E está em conformidade com o que é indicado nos Regulamentos

Fluxo de ar da unidade externa 2200 2700 3800 m3/h Unidade externa nível de pressão sonora * 56 54 61,5 dB(A) Unidade externa de nível potência sonora 65 67 67 dB(A) Refrigerante R32 R32 R32 Type PAG 675 675 675 tCO2 eq. Carga 1,25 1,72 2,10 kg Dimensão da embalagem unidade externa

390 395 500 mm Unidade externa de peso líquido 38,5 51,5 62,1 kg Conexão de líquido (quantidade x diâmetro) 2x1/4" 3x1/4" 4x1/4" n° x inch Conexão de gas (quantidade x diâmetro) 2x3/8" 3x3/8" 3x3/8" + 1x1/2" n° x inch Notas: Temperatura do ar exterior = 35°C B.S. • Temperatura do ar ambiente = 27°C B.S. / 19°C B.U. Temperatura do ar exterior = 7°C B.S. / 6°C B.U. • Temperatura do ar ambiente = 20°C B.S. *: Dados referentes à combinação nominal indicada **: Pressão acústica detetada a 1 m de distância.PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

A tabela seguinte indica as combinações possíveis entre a unidade externa e diferentes tamanhos de unidades internas Unidade externa Unidades internas conectadas

7K+7K 7K+9K não esperado não esperado

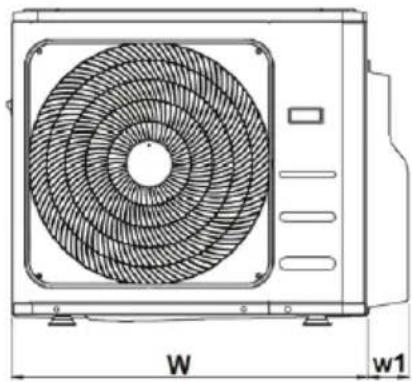

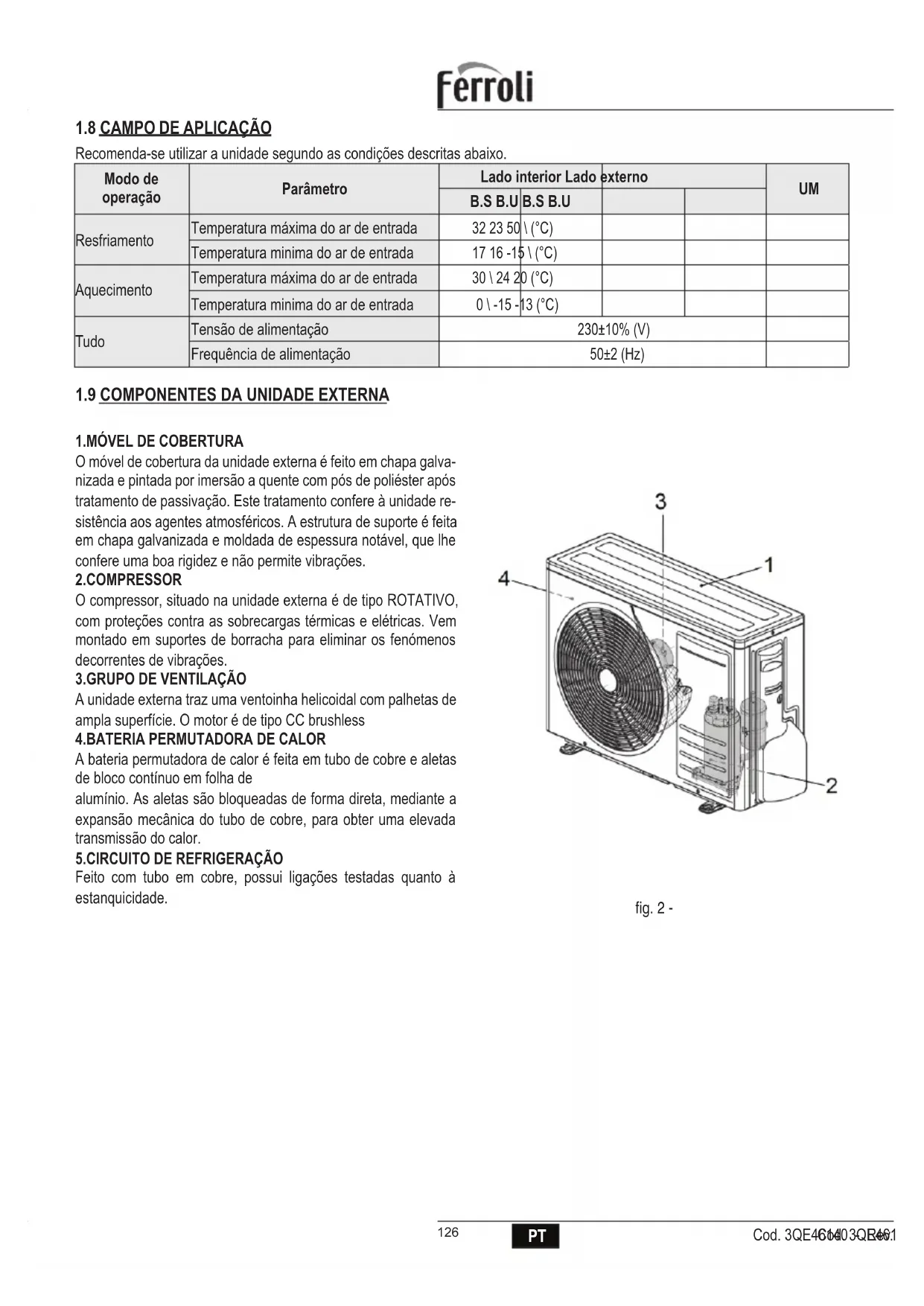

1.8 CAMPO DE APLICAÇÃO

Recomenda-se utilizar a unidade segundo as condições descritas abaixo. Modo de operação Parâmetro Lado interior Lado externo

B.S B.U B.S B.U Resfriamento Temperatura máxima do ar de entrada 32 23 50 \ (°C) Temperatura minima do ar de entrada 17 16 -15 \ (°C) Aquecimento Temperatura máxima do ar de entrada 30 \ 24 20 (°C) Temperatura minima do ar de entrada 0 \ -15 -13 (°C) Tudo Tensão de alimentação 230±10% (V) Frequência de alimentação 50±2 (Hz)

O móvel de cobertura da unidade externa é feito em chapa galva

nizada e pintada por imersão a quente com pós de poliéster após tratamento de passivação. Este tratamento confere à unidade re

sistência aos agentes atmosféricos. A estrutura de suporte é feita em chapa galvanizada e moldada de espessura notável, que lhe confere uma boa rigidez e não permite vibrações. 2.COMPRESSOR O compressor, situado na unidade externa é de tipo ROTATIVO, com proteções contra as sobrecargas térmicas e elétricas. Vem montado em suportes de borracha para eliminar os fenómenos decorrentes de vibrações.

3.GRUPO DE VENTILAÇÃO

A unidade externa traz uma ventoinha helicoidal com palhetas de ampla superfície. O motor é de tipo CC brushless

4.BATERIA PERMUTADORA DE CALOR

A bateria permutadora de calor é feita em tubo de cobre e aletas de bloco contínuo em folha de alumínio. As aletas são bloqueadas de forma direta, mediante a expansão mecânica do tubo de cobre, para obter uma elevada transmissão do calor.

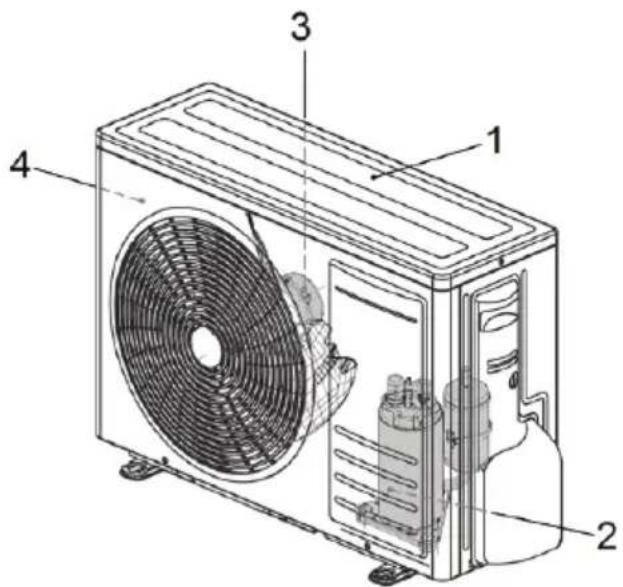

5.CIRCUITO DE REFRIGERAÇÃO

Feito com tubo em cobre, possui ligações testadas quanto à estanquicidade. fig. 2 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

As normas abaixo indicadas deverão ser rigorosamente respeitadas, com vista a evitar lesões do operador e danos da máquina.

• A instalação da máquina deve ser executada segundo as normas de instalação nacionais

• O presente manual do técnico de instalação, o manual do utilizador e os esquemas elétricos constituem parte integrante da máquina. Devem ser guardados e conservados todos juntos e com cuidado, para que fiquem disponíveis aos operadores para as consultas necessárias.

• A não observância do descrito neste manual e uma instalação inadequada do aparelho de ar condicionado podem ser causa de anulação do certificado de garantia. O Fabricante não responde ainda por eventuais danos diretos e/ou indiretos decorrentes de instalações erradas.

• Durante a instalação, opere num ambiente limpo e sem obstruções.

• Evite expressamente tocar em peças em movimento ou interpor-se entre as mesmas.

• Antes de colocar em funcionamento o aparelho de ar condicionado, certifique-se da perfeita integridade e segurança dos vários componentes e de todo o sistema.

• Siga rigorosamente a manutenção ordinária.

• Caso devam ser substituídas peças, solicite sempre as peças de reposição de origem. Caso contrário, a garantia perderá a validade.

• Não remova nem manipule os dispositivos de segurança.

• Antes de efetuar qualquer intervenção na máquina, corte a alimentação elétrica.

• Evite apoiar-se em qualquer objeto na parte superior das unidades.

• Não insira nem faça cair objetos através das grelhas de proteção das ventoinhas.

• A superfície da bateria é cortante. Não toque sem proteções.

• Leia atentamente as etiquetas na máquina, não as cubra por nenhum motivo e substitua-as caso se encontrem danificadas.

• Não use a máquina numa atmosfera explosiva.

• A linha de alimentação deve conter a ligação à terra regulamentar.

• Caso seja detetados danos no cabo de alimentação, é necessário desligar a máquina, caso a mesma esteja em funcionamento, e encarregar um técnico autorizado da sua substituição.

• A temperatura de armazenamento deve ser entre -25°C e i 55°C.

• Em caso de incêndio, utilize um extintor de pó. Não use água.

• Caso detete anomalias no funcionamento da máquina, certifique-se de que estas não sejam decorrentes da falta de manutenção ordinária. Caso contrário, solicite a intervenção de um técnico especializado.

• Todas as intervenções de manutenção extraordinária devem ser levadas a cabo por pessoal especializado e competente.

• A máquina não deve ser abandonada, na fase de abate, devido à presença de materiais sujeitos a normas que prevem a sua reciclagem ou a eliminação junto de centros autorizados para o efeito.

• Não lave a máquina com jatos de água diretos, sob pressão ou com substâncias corrosivas. O Fabricante, com a sua rede de assistência, encontra-se à disposição para assegurar uma assistência técnica imediata e precisa, bem como tudo o que possa ser útil para o melhor funcionamento e a obtenção do máximo rendimento.PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

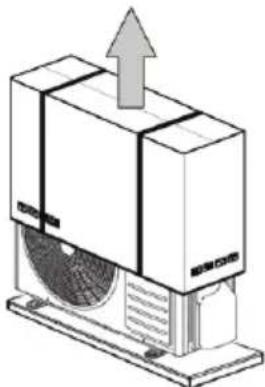

2.1 ACONDICIONAMENTO E ARMAZENAMENTO

Todos os modelos possuem embalagens em cartão correspondentes específicas para cada unidade. Nas embalagens constam todas as indicações necessárias para uma movimentação correta durante o armazenamento e a insta- lação. A temperatura de armazenamento deve ser entre -25°C e 55°C. OBSERVAÇÃO: Não disperse as embalagens para o ambiente. Uma vez decidido o local de instalação (consulte de seguida a secção a respeito), para desembalar as duas unidades proceda conforme se segue: 1.Corte as duas cintas em nylon. 2.Retire o cartão. 3.Retire o invólucro em nylon fig. 3 -

Além das unidades dentro das embalagens, vêm contidos também os acessórios e a documentação técnica para a utilização e a instalação. Certifique-se de que estejam presentes os seguintes componentes. Descrição Fig. Quantidade Notas Conexão de drenagem condensada manuais

Adaptadores de linha de refrigerante 1 ou 2 dependendo dos modelos a ser usado ao usar unidades internas tamanho 18 Manuais 1 manual de instalação

Para o funcionamento correto do aparelho de ar condicionado, ao efetuar as ligações elétricas e de refrigeração, deve respeitar a denominação das unidades "fig. 4 -" 1-2-3. à ligação da linha de refrigeração identificada por 1 (2, 3,…) deve corresponder a ligação elétrica identificada por 1 (2, 3,…) As linhas de refrigeração 1-2-3. E podem ser facilmente identi- ficadas observando o adesivo contido na unidade externa em correspondência aos acoplamentos. fig. 4 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

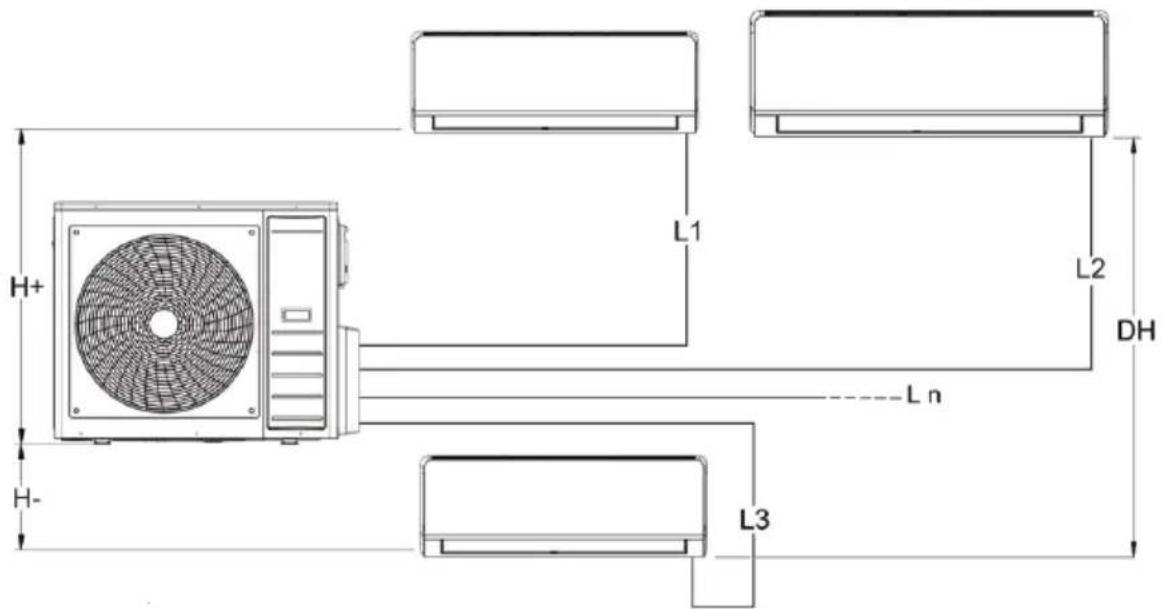

O comprimento das tubagens do refrigerante entre as unidades interna e externa deve ser o mais curto possível, e encontra-se ainda limitado ao cumprimento dos valores do desnível máximos entre as unidades. Com a diminuição do desnível entre as unidades (H+,H-) e do comprimento das tubagens (L), limitam-se as perdas de carga, aumen- tando consequentemente o rendimento geral da máquina. fig. 5 - Respeite os limites indicados nas tabelas seguintes. Modelo UM 18-2 27-3 28-4 Conexões de linha de líquido “ 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" 1/4" Conexões de linha de gás “ 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8" 3/8” Comprimento máximo m 40 60 80 Comprimento máximo unitário m 25 30 35 Diferença máxima de altura

Sempre que seja necessário usar especificações diferentes das acima indicadas, contacte o nosso departamento técnico para saber as adaptações especiais necessárias.PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

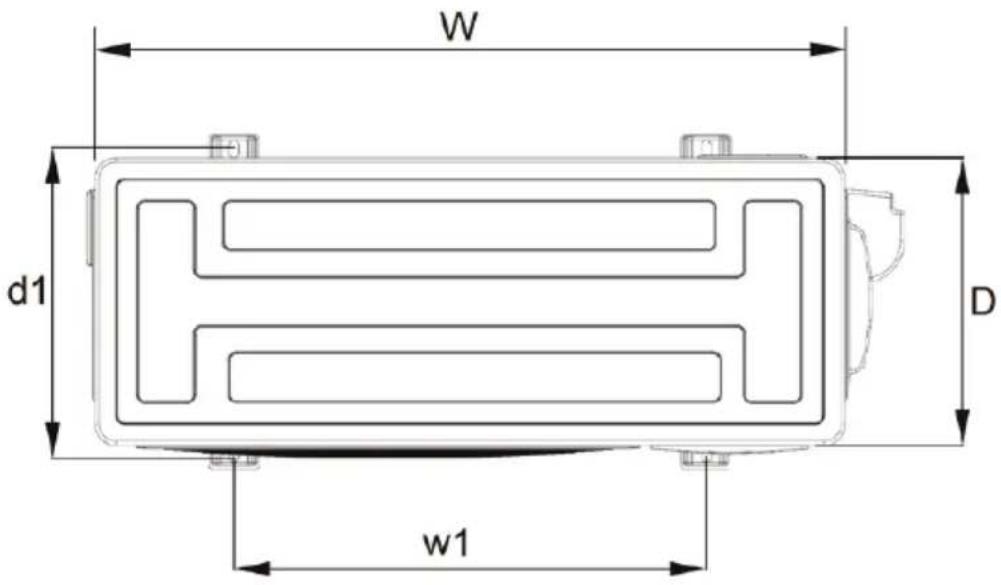

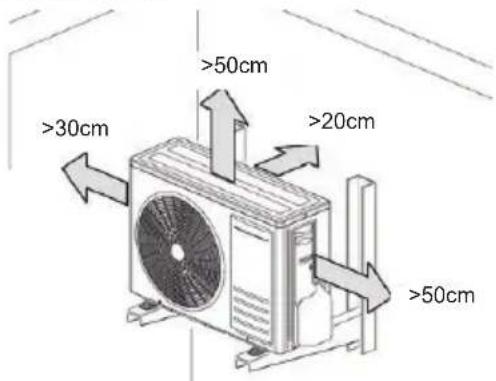

2.5 INSTALAÇÃO DA UNIDADE EXTERNA

Na escolha do local de instalação da unidade externa, tenha presente o seguinte:

• Antes de proceder à sua instalação, certifique-se de que a unidade externa foi transportada na posição vertical. Se tal não tiver acontecido, coloque-a na posição correta e, antes de a iniciar, aguarde no mínimo duas horas.

• Se possível, coloque a unidade ao abrigo da chuva e da luz solar direta, e numa zona com ventilação suficiente.

• Coloque-a num ponto que seja capaz de a suportar e onde não possam ser amplificados os ruídos e as vibrações.

• Coloque-a de forma a que o ruído de funcionamento e o fluxo do ar não incomodem os vizinhos.

• Coloque-a respeitando as distâncias mínimas a eventuais paredes, móveis ou outros ("fig. 6 -" e "fig. 7 -").

• Se a instalação for no pavimento, evite as zonas sujeitas à estagnação ou queda de água ou goteiras, etc.

• Nas zonas sujeitas a muitas quedas de neve, ou onde a temperatura se mantenha durante longos período abaixo dos 0°C, monte a unidade numa base em cimento de 20-30 cm, de forma a impedir a formação de neve ao redor da máquina.

• As bombas de calor, durante o período do inverno, produzem condensado que cai no plano de apoio, formando depósitos de água por vezes incómodos e/ou desagradáveis. Para o evitar, utilize o kit de união de dreno do condensado conforme o indicado na respetiva secção. >50cm>50cm>30cm>20cm fig. 6 - >30cm >200cm >30cm >50cm fig. 7 - OBSERVAÇÃO: O aparelho de climatização do ar não deve estar circundado por mais de três paredes, para garantir a ventilação necessária ao funcionamento correto. Caso a instalação seja tal que não permita o acesso direto à unidade, é aconselhável retirar a rede de proteção posterior. Em tal caso é facilitada a circulação do ar e evitam-se as acumulações de gelo durante o funcionamento no inverno. Retire a embalagem seguindo as instruções contidas na secção “Acondicionamento e armazenamento” e, servindo-se de uma empilhadora, eleve o grupo e coloque-o no local desejado. Durante as deslocações, mantenha a unidade na posição vertical, sem a inclinar.PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

Uma proteção elevada contra a transmissão de vibrações é obtida interpondo postiços propositados em material resistente (neopre- no, etc.) entre as pernas de apoio da máquina e o pavimento. Para tal fim, indicamos as distâncias a respeitar para o posicionamento dos suportes anti-vibrações. Em todo o caso, para a escolha dos mesmos, remetemos para os catálogos especializados. fig. 8 - Mod. 18-2 27-3 28-4 U.M

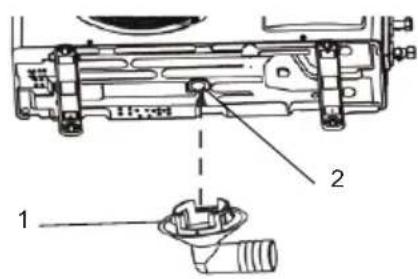

Nas unidades externas à bomba de calor, no funcionamento de aquecimento, é produzido condensado. Em tal caso, pode ser ne- cessário transportar o condensado até um dreno. Para o fazer, proceda conforme se segue: 1. Fixe a peça de união (1- "fig. 9 -") incluída no respetivo furo (2- "fig. 9 -"), na base da unidade externa. A fixação ocorre inserindo a parte perfilada da peça de união no furo. 2. Ligue à peça de união ("fig. 10 -") um tubo de borracha suficientemente resistente (de forma a que não se deforme, causando possíveis estrangulamentos).

3. Fixe-o com uma faixa de aperto e direcione-o para um dreno específico.

4. Certifique-se de que o tubo tenha uma inclinação tal que permita a saída natural do condensado.

5. Certifique-se do bom funcionamento do dreno, vertendo diretamente na cuba da unidade externa da água (em quantidade

limitada). Nota: O kit é fornecido com a máquina.

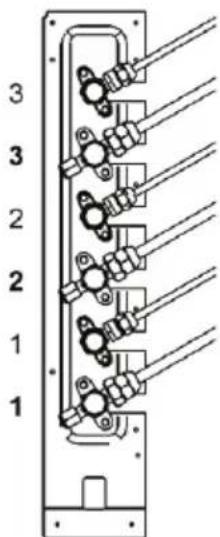

2.7 TUBAGENS DE LIGAÇÃO

As tubagens são arredondadas e já alargadas em ambas as partes. As dimensões são as indicadas na secção "LIMITES DE COMPRIMENTO E DESNÍVEL DAS TUBAGENS DO RE- FRIGERANTE" a pagina 129. Efetue o percurso dos tubos de refrigeração, consoante as ne- cessidades de instalação, realizando o menor número de curvas possível e, usando um curvador de tubos adequado, respeite um raio mínimo de arqueamento para evitar o esmagamento dos mesmos. Como referência, tenha em mente que o raio de dobragem não deve ser inferior a 3,5 vezes o diâmetro exterior do tubo ("fig. 11 -"). Se uma vez concluído o percurso não pretender cortar o seg- mento de tubagem eventualmente em excesso, volte a enrolá-lo de forma a que o eixo das espiras seja horizontal. Durante o assentamento das tubagens, lembre-se do seguinte:

• Desenrole a meada, com atenção, no sentido pelo qual foi enrolada.

• Enrole com fita as duas tubagens entre si antes de as passar. através dos furos na parede, para evitar a danificação do iso- lante e que se introduza pó nos mesmos. Para facilitar esta operação, é aconselhável inserir no furo da parede um pedaço de tubo em PVC com comprimento equivalente à espessura da parede e com diâmetro adaptável ao próprio tubo. Sendo as pressões de funcionamento sensivelmente superio- res às do refrigerante R32, é necessário escolher os materiais adequados. Na tabela seguinte são indicadas as espessuras dos tubos de cobre aconselhados em relação aos diâmetros nominais das lin- has de ligação. É recomendável não usar espessuras inferiores a 0,8 mm. Caso as tubagens sejam demasiado longas em relação às exigências efetivas, pode proceder ao corte e ao alargamento das mesmas, operando conforme se segue:

fig. 15 - fig. 16 - Tabella. 1 - rif "fig. 14 -" Diâmetro nominal (") Diâmetro externo (mm) Ø Espessura do tubo (mm) A (mm) 1/4 6,35 0,80 1,5 ~ 2,0 3/8 9,52 0,80 1,5 ~ 2,0 1/2 12,70 0,80 2,0 ~ 2,5 5/8 15,88 1,00 2,0 ~ 2,5 Tabella. 2 - rif. "fig. 17 -" Diâmetro nominal (") Diâmetro externo (mm) Ø Espessura do tubo (mm) A (mm) A B C D Espessura da união do tubo (mm) 1/4 6,35 0,80 9,1 9,2 6,5 13 17 3/8 9,52 0,80 13,2 13,5 9,7 20 22 1/2 12,70 0,80 16,6 16,0 12,9 23 26 5/8 15,88 1,00 19,7 19,0 16,0 25 29 fig. 17 - OBSERVAÇÃO: Certifique-se de que o óleo usado na lubrificação do alargamento seja do mesmo tipo ou compatível com o óleo usado no circuito de refrigeração. Se a expansão for efetuada corretamente, obtêm-se os resultados seguintes ("fig. 18 -"): - Superfície lisa e especular. - Bordos lisos. - Lados expandidos com comprimento uniforme. OBSERVAÇÃO: Preste atenção para que não caiam para o interior do tubo aparas, pó ou outro, porque entupiriam o circuito de refrigeração à altura do capilar, causando o bloqueio do sistema ou a gripagem do compressor. fig. 18 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

Para ligar as linhas de refrigeração, proceda conforme o indicado de seguida:

• Faça corresponder as extremidades do tubo alargado (porm."fig. 19 -") previamente com as das ligações situadas nas unidades in- ternas ou nas torneiras das unidades externas (porm."fig. 19 -").

• Aparafuse à mão o tubo de enchimento e, em seguida, aperte-o com o auxílio de uma chave adequada (para evitar tensões nas tubagens, é aconselhável usar uma chave de bloqueio). fig. 19 - Notas: Na combinação com unidades internas modelo 18, deve usar os kits de adaptação do diâmetro do tubo ("fig. 20 -"). Tais kits ("fig. 21 -" - porm. A) vêm incluídos com as unidades externas e devem ser ligados à torneira presente na unidade externa, efetuando em seguida a ligação à tubagem de 1/2” requerida para a ligação à unidade interna. fig. 20 - fig. 21 -

2.9 ISOLAMENTO DAS TUBAGENS

É conveniente para garantir a eficiência do sistema e o seu fun- cionamento correto que sejam usadas linhas de ligação de refri- geração pré-isoladas comuns à venda no mercado. Recomen- da-se ainda prestar atenção aos pontos de ligação segundo o descrito. Utilize fita isoladora térmica para enfaixar os tubos, desde a zona de ligação com as torneiras da unidade externa até à extremida- de superior do tubo no ponto em que entra na parede. ("fig. 22 -") fig. 22 -

2.10 APERTO DAS TUBAGENS

• Certifique-se de que não exista pó nem sujidade na zona de ligação

• Certifique-se do alinhamento perfeito entre a superfície de acoplamento e o alargamento

• Aperte o tubo de enchimento primeiro à mão e, em seguida, com uma chave dinamométrica adequada. Se o fechamento não for suficiente poderão verificar-se perdas; pelo contrário, um fechamento demasiado forte pode danificar o alargamento. A tabela abaixo indica os binários de aperto aconselhados em função do diâmetro do tubo. Diâmetro nominal (") Diâmetro externo (mm) Ø Torque de aperto (N x m) 1/4 6.35 15-20 3/8 9.52 30-40 1/2 12.70 45-55 5/8 15.88 60-65PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

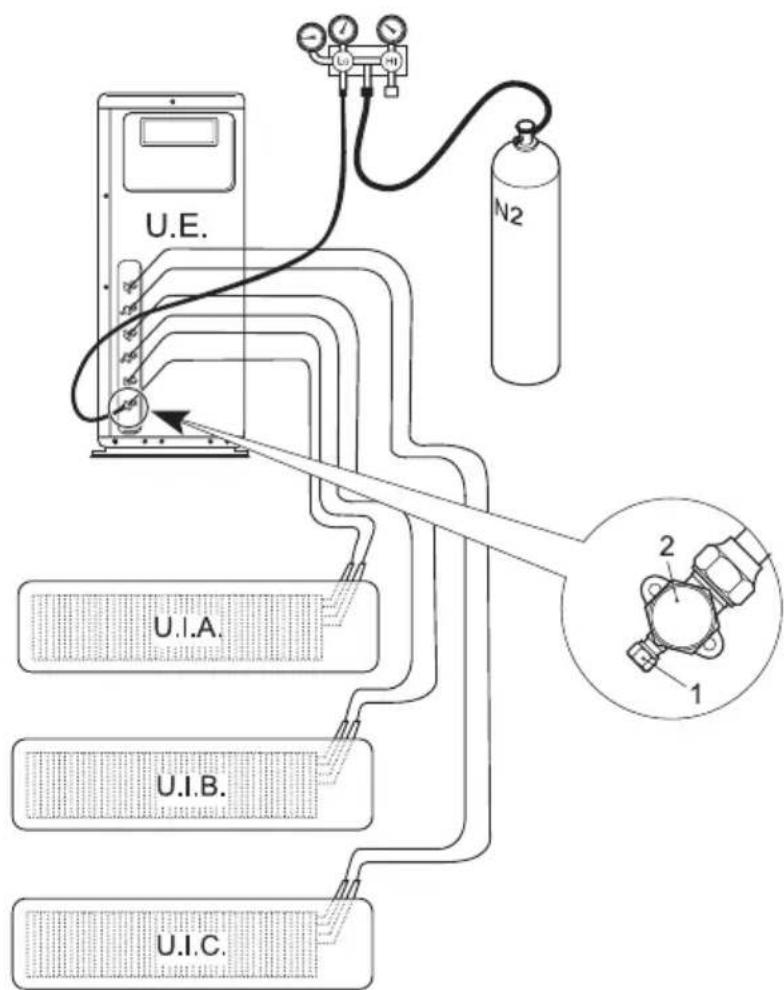

2.11 OPERAÇÃO DE VERIFICAÇÃO DA ESTANQUICIDADE (aconselhada)

Antes de efetuar a fase de vácuo do sistema, é aconselhável verificar a estanquicidade da parte do circuito de refrigeração que engloba as junções de ligação entre as tubagens e a unidade interna. Para a execução de tal fase, proceda conforme o descrito:

• Com as válvulas de serviço da unidade externa completamente fechadas, remova a tampa da tomada de serviço (1 - "fig. 23 -") e o tubo de enchimento (2 - "fig. 23 -") da válvula de gás (a maior)

• Ligue à válvula de serviço um grupo manométrico associado à garrafa de azoto (N2).

• Pressurize o sistema a uma pressão máxima de 30 bar com o azoto da garrafa.

• Verifique a estanquicidade das junções com sabão líquido Para evitar que se introduza azoto na forma líquida no sistema, mantenha a garrafa na vertical durante a operação de pressurização!

• Efetue a verificação da estanquicidade em todas as juntas de ligação, quer na unidade externa quer na interna. Eventuais perdas serão assinaladas pela formação de bolhas. Sempre que se evidenciem bolhas, verifique o aperto dos tubos de enchimento ou a forma correta do alargamento.

• Retire o sabão líquido com um pano.

• Reduza a pressão de azoto no circuito, afrouxando o tubo de carga da garrafa.

• Com pressão reduzida, desligue a garrafa de azoto. Efetue a operação de verificação da estanquicidade para todas as linhas de ligação (u.i.a, u.i.b, u.i.c). fig. 23 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

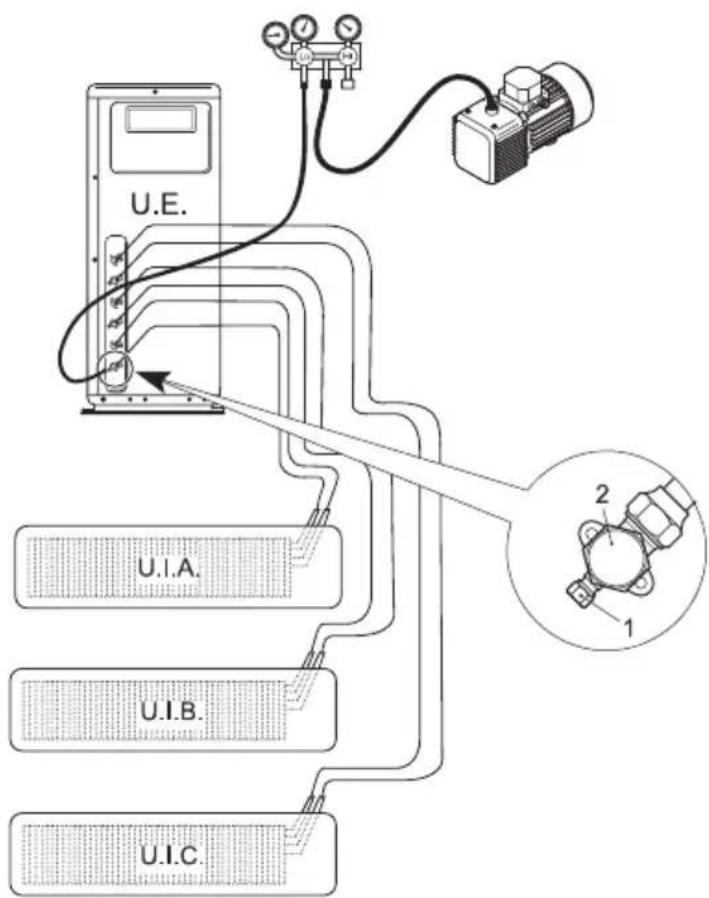

2.12 OPERAÇÃO DE VÁCUO (OBRIGATÓRIA)

Ar e humidade no circuito de refrigeração têm efeitos indesejados no funcionamento da unidade como:

• Diminuição da eficiência da máquina.

• Possibilidade de formação de gelo no capilar e bloqueio do mesmo.

• Corrosões no interior do circuito. Por conseguinte, impõe-se a execução do vácuo nas tubagens de ligação e na unidade interna. Para a execução de tal fase, proceda conforme o descrito:

• Ligue o tubo de carga descrito anteriormente à bomba de vácuo.

• Abra o respetivo manípulo no grupo manométrico para colocar em comunicação a bomba com o circuito de refrigeração.

• Aguarde o tempo necessário para que o nível de pressão medido no manómetro se situe em torno de valores de 3 mm Hg (400 Pa)

• Mal seja atingido o valor de vácuo previsto, feche a torneira de ligação e pare a bomba de vácuo. Efetue a operação de verificação do vácuo para todas as linhas de ligação (u.i.a, u.i.b, u.i.c). fig. 24 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

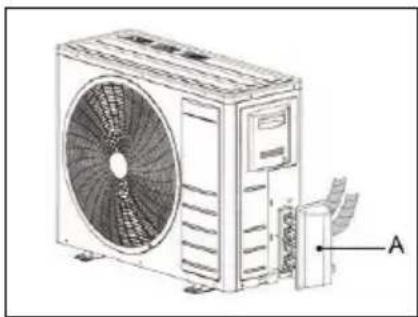

2.13 FECHAMENTO DA ZONA DE ACOPLAMENTOS

Após ter efetuado todas as ligações anteriormente descritas, volte a colocar os cárteres de cobertura dos acoplamentos de refrigeração (part A - "fig. 25 -"). fig. 25 -

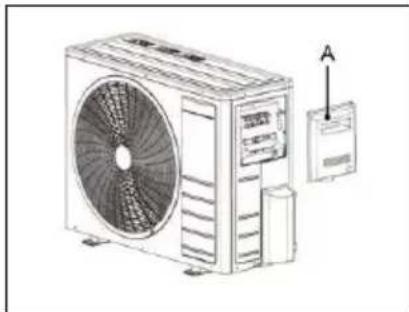

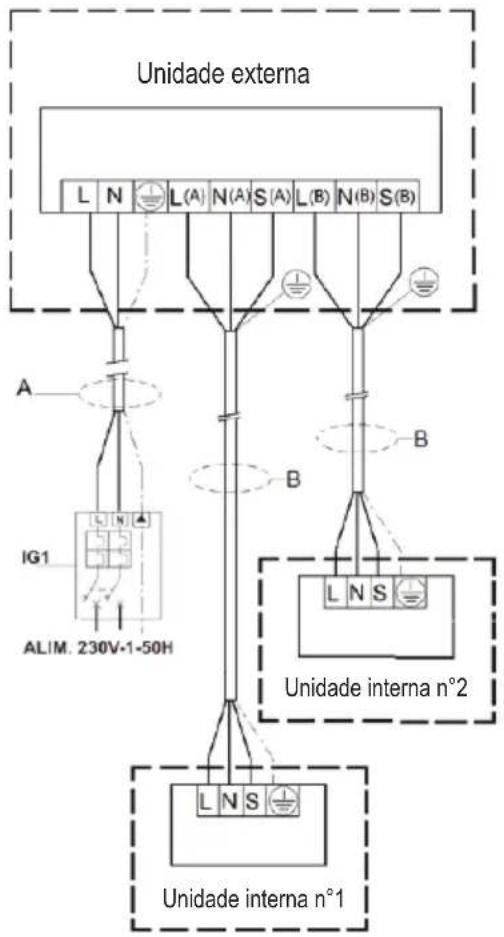

2.14 LIGAÇÃO ELÉTRICA À UNIDADE EXTERNA

1.Retire o painel lateral (A - "fig. 26 -"). 2.Efetue as ligações consultando os esquemas elétricos relativos à unidade. 3.Volte a fechar tudo. fig. 26 -

2.15 CARACTERÍSTICAS ELÉTRICAS GERAIS

• Derive uma linha de alimentação apenas para o aparelho de ar condicionado equipada com um dispositivo de proteção automático (interruptor magnetotérmico para cargas industriais), a cargo do utilizador, posicionado a montante da própria linha.

• Certifique-se de que a tensão da linha de alimentação corresponda às exigências indicadas nos dados da placa.

• A linha de alimentação de todos os modelos deve vir equipada com um condutor de proteção (ligação à terra) de dimensões ade

• As linhas que alimentam as cargas fixas da máquina (compressor, ventoinha, etc.) foram dimensionadas segundo as normas em vigor no que diz respeito à proteção contra as sobrecargas e os curtos-circuitos.

• É recomendável ligar os condutores provenientes da fonte de alimentação diretamente aos terminais de entrada do dispositivo de seccionamento da alimentação (consulte os esquemas elétricos que acompanham a máquina).

• Os quadros elétricos são dotados de um terminal para a ligação do condutor de proteção, identificado pela marcação. .PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

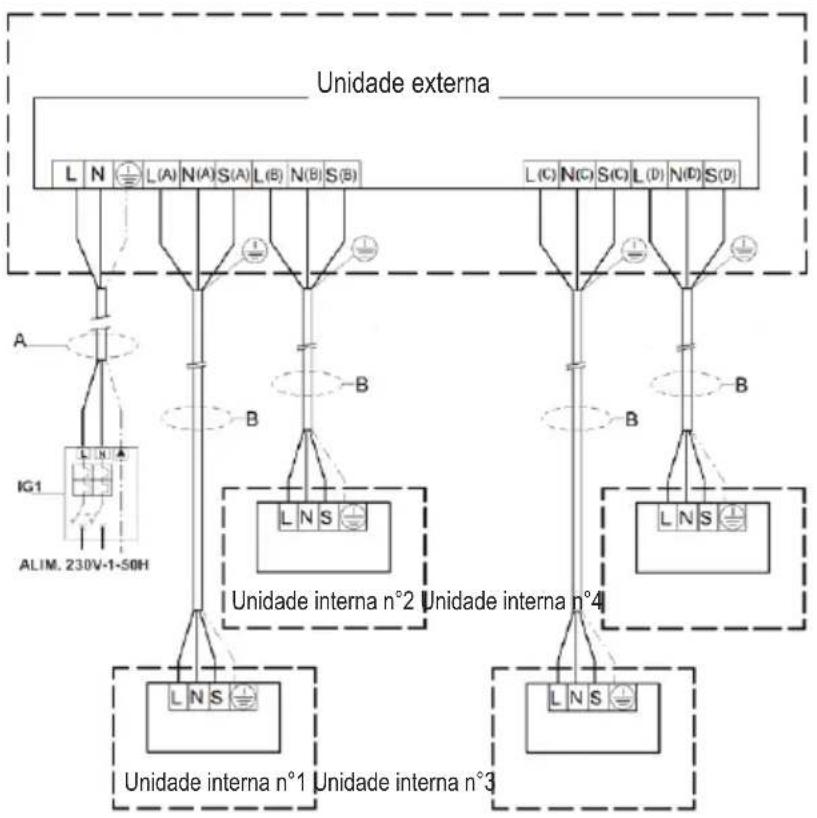

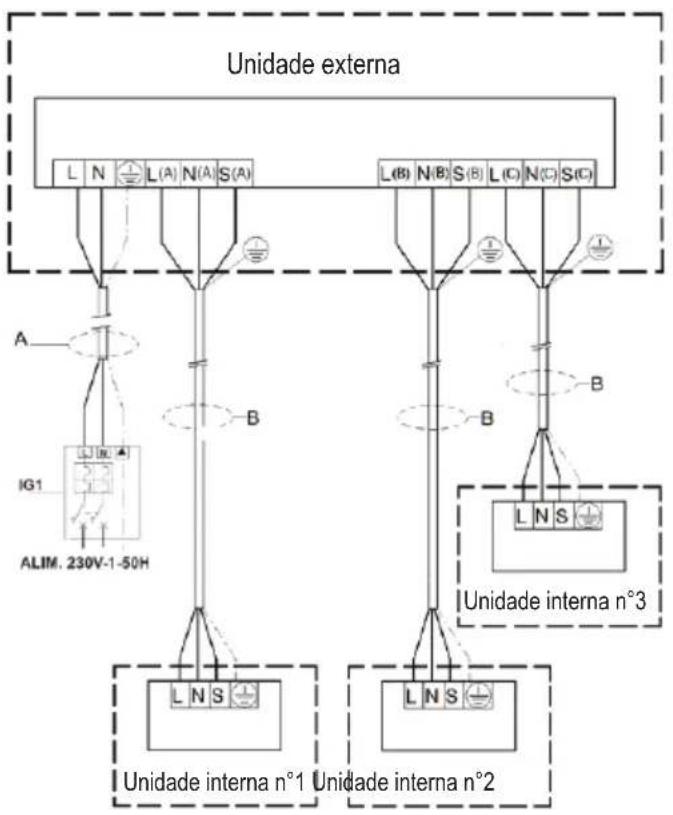

Para permitir o arranque do aparelho de ar condicionado, é necessário efetuar as ligações elétricas conforme nos esquemas elétricos que acompanham a máquina. É indispensável que as duas unidades sejam ligadas a uma tomada de terra eficiente. O fabricante isenta-se de toda a responsabilidade pela não observância desta precaução. Observação: Para qualquer intervenção no sistema elétrico, consulte os esquemas elétricos que acompanham a máquina.Para as ligações elétricas e a ligação ao comando, respeite as especificações indicadas nas tabelas seguintes. MODELO CARACTERÍSTICAS 18-2 27-3 28-4 Tipo de fonte de alimentação " 230/1/50 Interruptor automático IG A 16 25 25 Seção do cabo A mm2 3x2.5 3x2.5 3x2.5 B mm2 4x1.5 4x1.5 4x1.5 Tipo de cabo aconselhado H05RN-F ou, consoante a instalação, consulte as normas específicas. Interruptor automático a cargo do técnico de instalação. Mod. 18-2 Unidade externa Unidade interna n°2 Unidade interna n°1 fig. 27 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

Mod. 27-3 Unidade externa Unidade interna n°1 Unidade interna n°2 Unidade interna n°3 fig. 28 - Mod. 28-4 Unidade externa Unidade interna n°1 Unidade interna n°3 Unidade interna n°2 Unidade interna n°4 fig. 29 -PT Cod. 3QE46140 - Rev. 01 - 10/2020Cod. 3QE46140 - Rev. 01 - 10/2020

3. COLOCAÇÃO EM FUNCIONAMENTO

3.1 PRIMEIRO ARRANQUE

Antes de efetuar o primeiro arranque, antes de iniciar o sistema para trabalhos sazonais ou após um longo período de inatividade, é necessário efetuar os seguintes controlos preliminares que dizem respeito à parte elétrica e à parte de refrigeração.

3.2 CONTROLO PRELIMINAR DA PARTE ELÉTRICA

OBSERVAÇÃO: Antes de levar a cabo qualquer controlo elétrico, corte a alimentação da máquina desligando a ficha da tomada de corrente. Controlos

• Certifique-se de que o sistema elétrico tenha sido realizado em conformidade com o indicado no esquema elétrico e que a secção dos cabos seja adequada.

• Certifique-se de que os cabos de potência e de terra estejam bem apertados nos terminais.

• Certifique-se de que não existam cabos desligados ou não engatados nos terminais.

• Certifique-se de que a alimentação da rede seja adequada às exigências da máquina.

3.3 CONTROLO PRELIMINAR DA PARTE DE REFRIGERAÇÃO

• Certifique-se de que a unidade esteja cheia de refrigerante. A inspeção pode ser efetuada com os manómetros portáteis para freon munidos de ligação giratória de 1/4" SAE com depressor ligado à tomada de serviço da torneira. A pressão lida deve corresponder à pressão de saturação correspondente à temperatura ambiente (~7 bar).

• Efetue um controlo visual no circuito de refrigeração, certificando-se de que não esteja danificado.

• Certifique-se de que as tubagens não estejam sujas com óleo (manchas de óleo são indicativas de ruturas no circuito de refrige- ração).

Uma vez realizados os controlos preliminares, para colocar a máquina em funcionamento, é necessário ativar a unidade através do controlo remoto. Prima o botão de ligação e configure a modalidade de funcionamento desejada. As funcionalidades do controlo remoto são ilustradas no manual do utilizador.

4. SEGURANÇA E POLUIÇÃO

4.1 CONSIDERAÇÕES GERAIS

A máquina foi projetada de forma a reduzir ao mínimo os riscos para as pessoas e o ambiente no qual a mesma virá instalada. Por conseguinte, para eliminar os riscos residuais a que se fica sujeito, é necessário conhecer o mais possível a mesma, para não incorrer em acidentes que poderiam causar lesões pessoais e/ou danos materiais. Poluição A máquina contém óleo lubrificante e refrigerante R32; como tal, na fase de abate da unidade, tais fluidos deverão ser recuperados e eliminados de acordo com as normas em vigor no país em que a máquina é instalada. A máquina não deve ser abandonada na fase de abate. Para mais informações acerca das características do fluido de refrigeração, remete-se para as fichas técnicas de segurança di

sponíveis junto dos fabricantes dos refrigerantes. O refrigerante Para o seu funcionamento, o aparelho de ar condicionado utiliza um refrigerante hermeticamente contido no circuito de refrigeração. O refrigerante utilizado é o R32. Este é inodoro e apresenta características de inflamabilidade. O nível de inflamabilidade do refri- gerante é contudo muito baixo. Em relação aos refrigerantes comuns, o R32 é um refrigerante com baixo valor de impacto poluente sem qualquer dano para a camada de ozono. A influência do efeito de estufa é ainda inferior em relação à dos refrigerantes comuns.144
