Tipo de produto	Coifa aspirante
Marca	Indesit
Modelo	ISLK 96 LS X
Altura (cm)	13,3
Largura (cm)	49,9 / 54,9 / 59,9 / 89,9
Profundidade (cm)	51,0
Diâmetro do duto de exaustão (cm)	12,5
Alimentação elétrica	220-240 V ~ 50/60 Hz
Iluminação	LED 2,5 W - E14
Número de velocidades de aspiração	3 (min, méd, max)
Tipo de filtro antigordura	Metálico ou papel (conforme modelo)
Filtro de carvão ativado	Opcional (versão filtrante)
Frequência de limpeza dos filtros antigordura	Pelo menos uma vez por mês
Substituição do filtro de carvão	A cada 4 meses no máximo
Distância mínima acima de um fogão elétrico	60 cm
Distância mínima acima de um fogão a gás	75 cm
Segurança	Desligamento automático em caso de superaquecimento (não especificado)
Uso recomendado	Interior, uso doméstico
País de fabricação	Não especificado

Perguntas frequentes - ISLK 96 LS X INDESIT

Como instalar a coifa Indesit ISLK 96 LS X ?

A instalação deve ser realizada por um profissional qualificado. Respeite uma distância mínima de 60 cm acima de um fogão elétrico e 75 cm acima de um fogão a gás. Utilize os parafusos e buchas fornecidos adequados à parede.

Como limpar os filtros antigordura ?

Limpe os filtros metálicos uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça a baixa temperatura (ciclo curto). Os filtros de papel devem ser trocados mensalmente ou assim que estiverem coloridos.

Quando substituir o filtro de carvão ?

O filtro de carvão ativado deve ser substituído a cada 4 meses no máximo, pois não pode ser limpo ou regenerado.

Posso usar a coifa em versão filtrante sem duto externo ?

Sim, a coifa pode ser usada em versão filtrante instalando um kit de carvão ativado (vendido separadamente se não fornecido). O ar é então reciclado após a filtração.

Como trocar a lâmpada LED ?

Desligue o aparelho, certifique-se de que a lâmpada está fria, depois substitua-a por uma lâmpada LED de 2,5 W no máximo, soquete E14. Consulte o manual para mais detalhes.

O que fazer se a coifa não funcionar ?

Verifique a alimentação elétrica, se uma velocidade está selecionada, e se o disjuntor não desarmou. Se o problema persistir, desconecte a coifa por 5 segundos e reconecte-a. Contate o serviço de assistência técnica se necessário.

Qual manutenção regular é necessária ?

Limpe o exterior e o interior da coifa pelo menos uma vez por mês com um pano úmido e um detergente líquido neutro. Não use produtos abrasivos nem álcool.

A coifa é adequada para uso profissional ?

Não, este aparelho é destinado apenas para uso doméstico, como em cozinhas de lojas, escritórios ou quartos de hóspedes, mas não profissional.

Como reduzir o impacto ambiental da coifa ?

Use a velocidade mínima durante o cozimento, deixe-a funcionar por alguns minutos depois, e limpe/substitua os filtros regularmente. Use o duto de exaustão com o diâmetro máximo recomendado.

Onde encontrar as peças de reposição para esta coifa ?

Os filtros e lâmpadas estão disponíveis no serviço de assistência técnica Indesit. Contate o atendimento ao cliente com os códigos da placa de identificação.

MANUAL DE UTILIZADOR ISLK 96 LS X INDESIT

Instruções de uso

Odyics Xpnoons

Návod k použití

Ligação elétrica

Anomalias de funcionamento

Anomalias de funcionamento

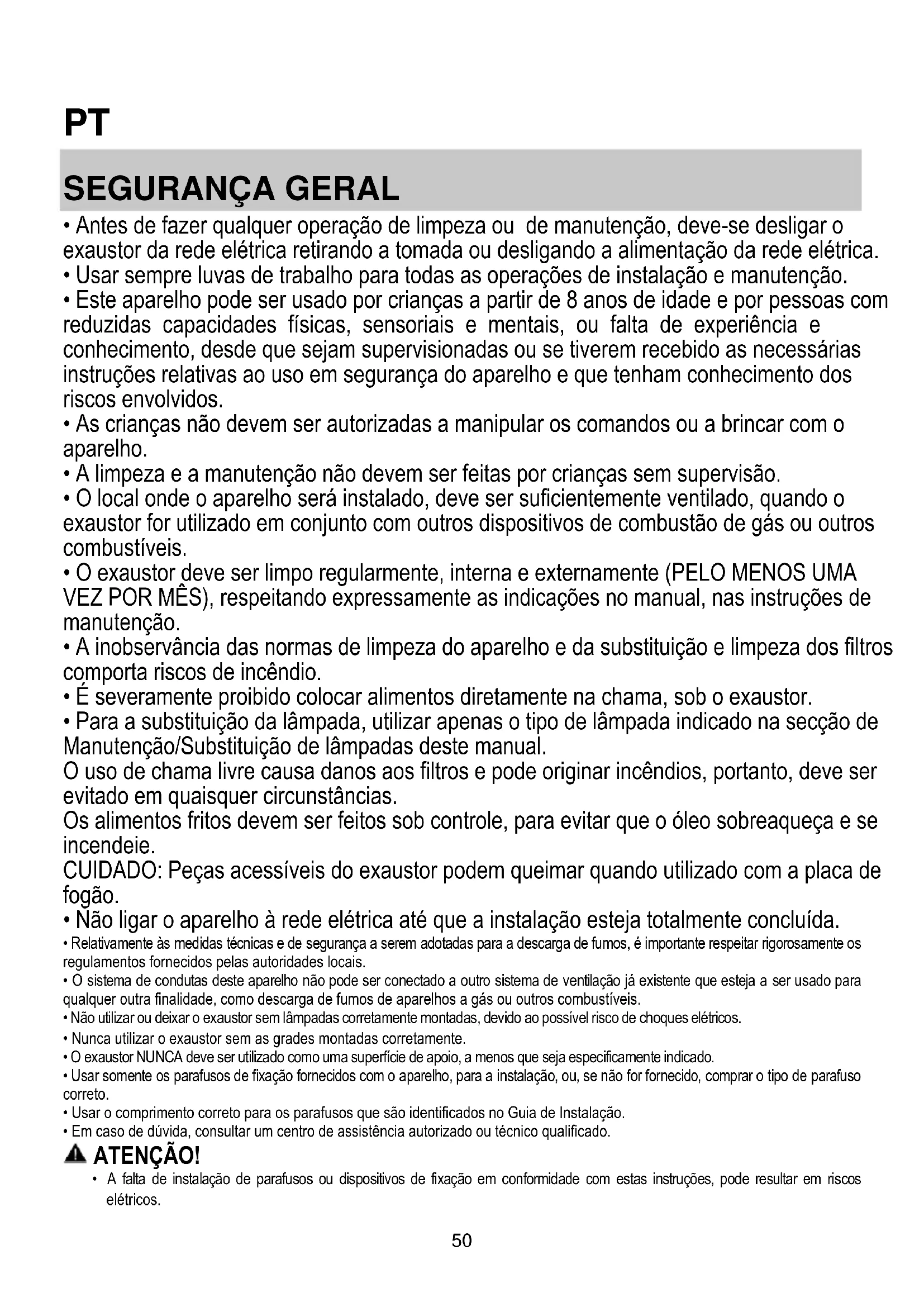

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica, retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais ou mentais, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido as instruções necessárias relativas ao uso seguro do aparelho e que compreendam os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho para a instalação, ou, se não forem fornecidos, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou pessoal técnico qualificado.

ATENÇÃO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando não vigiadas por um adulto, as crianças menores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇÃO: o aparelho não deve ser operado mediante um dispositivo externo ou através de um sistema de comando à distância separado.

Este aparelho destina-se a uso profissional. Não utilizar o aparelho ao ar livre. Para evitar o risco de ferimentos pessoais, o aparelho deve ser movido e instalado por duas ou mais pessoas. A instalação - incluindo quando quaisquer conexões para fornecimento de água (caso previsto) e as ligações elétricas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez concluída a instalação, o material de embalagem (peças de plástico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evitar o risco de asfixia.

Não utilize o aparelho quando estiver molhado ou descalço.

Nunca utilize um aparelho de limpeza a vapor para limpar o aparelho - risco de choque elétrico.

O material de embalagem é 100% reciclável e está marcado com o símbolo da reciclagem.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto. Leia cuidadosamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60cm no caso de fogões elétricos e 75cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

CONEXÃO ELÉTRICA

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO!

Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, ligue os cabos de acordo com a tabela seguinte:

Tensão da rede elétrica e frequência

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao serviço de assistência técnica.

SAÍDA DO AR

para as versões aspirantes)

Conectar o exaustor aos tubos e orifícios de descarga da parede com diâmetro equivalente à saída de ar (flange de união).

O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo condutor com comprimento não inferior ao indicado. Utilizar um tubo condutor com o menor número possível de curvas (ângulo máximo da curva: 90°C ). ! Evitar alterações drásticas da secção do tubo (diâmetro). ! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilidade.

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante deve ser instalado um KIT ACESSÓRIO apropriado.

Verifique nas primeiras páginas deste manual se o KIT ACESSÓRIO já vem fornecido ou se deve ser comprado separadamente.

Nota: Se for fornecido com o equipamento, em alguns casos, o sistema de filtragem adjunto à base de carvão ativado pode já estar instalado no exaustor.

As informações para a transformação do exaustor da versão aspirante para a versão filtrante já estão contidas neste manual.

Versão aspirante

Os vapores são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

COMANDOS

O exaustor vem equipado com um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes b. OFF motores c.-d.-e. Potência mínima de aspiração (c.), média (d.), máxima (e.).

MANUTENÇÃO

Limpeza

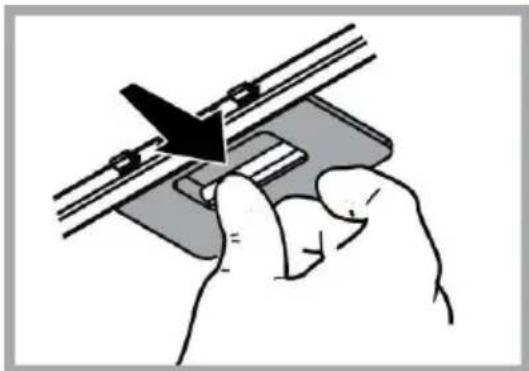

Manutenção dos filtros anti-gordura

Capta as partículas de gordura provenientes da cozedura. Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes temas:

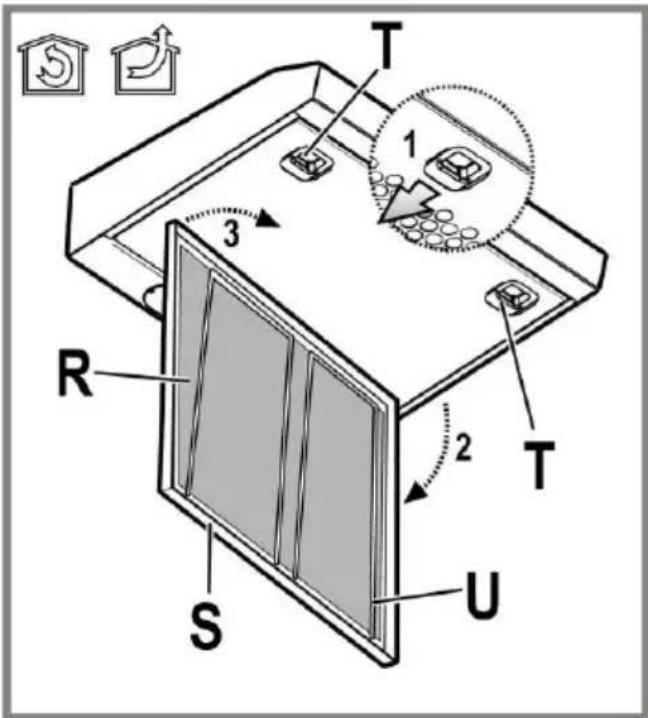

O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparecer nos furos da grelha. O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Apesar de o filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram. Para ter acesso ao filtro anti-gorduras, abrir a grelha de aspiração S por meio dos engates T e libertá-lo dos stops U.

O filtro metálico autoportante não tem grelha de suporte; para removê-lo, puxar as molas de desengate para extrair o filtro por baixo.

Manutenção do filtro a carvão

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão ativado verifica-se às vezes com um uso mais ou menos prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.

Não pode ser lavado ou regenerado.

Retire os filtros de gordura.

Monte os filtros de cobertura do motor.

Certifique-se de que os pernos R do transporte correspondem às aberturas S; depois, rode no sentido dos ponteiros do relógio até bloquear.

Para desmontar, siga a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.

Voltar a montar a grelha.

Substituir a lâmpada danificada.

Utilizar apenas lâmpadas LED de 2,5W-E14 no máximo. Para mais informações, consultar a folha em anexo "ILCOS D" (posição alfanumérica "1e").

Voltar a montar a grelha.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Ao garantir a eliminação adequada deste produto, está a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequados.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de um resíduo doméstico.

Pelo contrário, deverá ser depositado no respetivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funcionar, antes de contactar o Serviço de Assistência efetue os seguintes controlos simples:

• Se o exaustor não funciona:

Verificar que: - não há erro de corrente. - foi selecionada uma velocidade.

• Se o exaustor tiver uma performance fraca:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O FILTRO de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionamento normal:

Verificar que:

• não há interrupção de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona corretamente, retire a ficha para desligá-lo por um breve período da rede elétrica principal (pelo menos 5 seg.). Em seguida, coloque novamente a ficha e experimente mais uma vez antes de contactar o Serviço de Assistência Técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Componentes não fornecidos com o produto.

Pode transferir as Instruções de Segurança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o nosso website docs.ingesit.eu Utilizando o código QR
• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da garantia). Ao contactar o nosso Serviço Pós-venda, indique os códigos fornecidos na placa de identificação do seu produto.

• A substituição do filtro de ar só pode ser realizada por pessoal qualificado (ver capítulo Substituição/Substituição de filtros do presente manual). O uso de chama livre destrói os filtros e pode provocar incêndio, por isso deve ser evitado. O aparelho deve ser ligado sob controle para evitar a ignição de gases inflamáveis. AVISO: Quando a unidade está em funcionamento, as partes do aspirador podem estar quentes. Não ligue o aparelho à rede elétrica se a instalação não estiver concluída.
• Devem ser respeitadas todas as normas locais, os regulamentos gerais e as medidas de segurança da evacuação de gás. O ar aspirado não deve ser direcionado para locais utilizados para a evacuação de gás proveniente de aparelhos a gás ou de outros tipos de gás. Não opere nem deixe o aspirador sem os filtros corretamente instalados, devido ao risco de choque elétrico. Nunca utilize o aspirador se o filtro não estiver corretamente instalado na grelha de proteção! Nunca utilize o aspirador como suporte, a menos que seja indicado no manual. Utilize apenas os suportes fornecidos com o aparelho; se não forem fornecidos, contacte o fabricante. Utilize o tamanho correto dos suportes, conforme definido nas instruções de instalação.
• Em caso de dúvida, consulte o representante autorizado ou o serviço de assistência técnica.

ATENÇÃO!

Se a instalação dos suportes e fixações não for feita de acordo com as instruções, podem ocorrer riscos de natureza elétrica. Não utilize temporizadores, programadores, ou qualquer dispositivo que ligue o aparelho automaticamente.
