Tipo de producto	Campana extractora
Marca	Indesit
Modelo	ISLK 96 LS X
Altura (cm)	13,3
Anchura (cm)	49,9 / 54,9 / 59,9 / 89,9
Profundidad (cm)	51,0
Diámetro del conducto de evacuación (cm)	12,5
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Iluminación	LED 2,5 W - E14
Número de velocidades de aspiración	3 (min, med, máx)
Tipo de filtro antigrasa	Metálico o papel (según modelo)
Filtro de carbón activo	Opcional (versión filtrante)
Frecuencia de limpieza de los filtros antigrasa	Al menos una vez al mes
Reemplazo del filtro de carbón	Cada 4 meses como máximo
Distancia mínima sobre una cocina eléctrica	60 cm
Distancia mínima sobre una cocina de gas	75 cm
Seguridad	Apagado automático en caso de sobrecalentamiento (no especificado)
Uso recomendado	Interior, uso doméstico
País de fabricación	No especificado

Preguntas frecuentes - ISLK 96 LS X INDESIT

¿Cómo instalar la campana Indesit ISLK 96 LS X?

La instalación debe ser realizada por un profesional cualificado. Respete una distancia mínima de 60 cm sobre una cocina eléctrica y 75 cm sobre una cocina de gas. Utilice los tornillos y tacos suministrados adecuados para la pared.

¿Cómo limpiar los filtros antigrasa?

Limpie los filtros metálicos una vez al mes con un detergente no agresivo, a mano o en el lavavajillas a baja temperatura (ciclo corto). Los filtros de papel deben cambiarse mensualmente o cuando estén coloreados.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo debe reemplazarse cada 4 meses como máximo, ya que no se puede limpiar ni regenerar.

¿Puedo usar la campana en versión filtrante sin conducto exterior?

Sí, la campana se puede usar en versión filtrante instalando un kit de carbón activo (vendido por separado si no se incluye). El aire se recicla después de la filtración.

¿Cómo cambiar la bombilla LED?

Desconecte el aparato, asegúrese de que la bombilla esté fría, luego reemplácela por una bombilla LED de 2,5 W máximo, casquillo E14. Consulte el manual para más detalles.

¿Qué hacer si la campana no funciona?

Verifique la alimentación eléctrica, que una velocidad esté seleccionada y que el disyuntor no haya saltado. Si el problema persiste, desconecte la campana 5 segundos y luego vuelva a conectarla. Contacte al servicio postventa si es necesario.

¿Qué mantenimiento regular es necesario?

Limpie el exterior e interior de la campana al menos una vez al mes con un paño húmedo y un detergente líquido neutro. No use productos abrasivos ni alcohol.

¿La campana es adecuada para uso profesional?

No, este aparato está destinado solo para uso doméstico, como en cocinas de tiendas, oficinas o habitaciones de huéspedes, pero no profesional.

¿Cómo reducir el impacto ambiental de la campana?

Use la velocidad mínima durante la cocción, déjela funcionar unos minutos después, y limpie/reemplace los filtros regularmente. Use el conducto de evacuación del diámetro máximo recomendado.

¿Dónde encontrar las piezas de repuesto para esta campana?

Los filtros y bombillas están disponibles en el servicio postventa de Indesit. Contacte al servicio al cliente con los códigos de la placa de características.

MANUAL DE USUARIO ISLK 96 LS X INDESIT

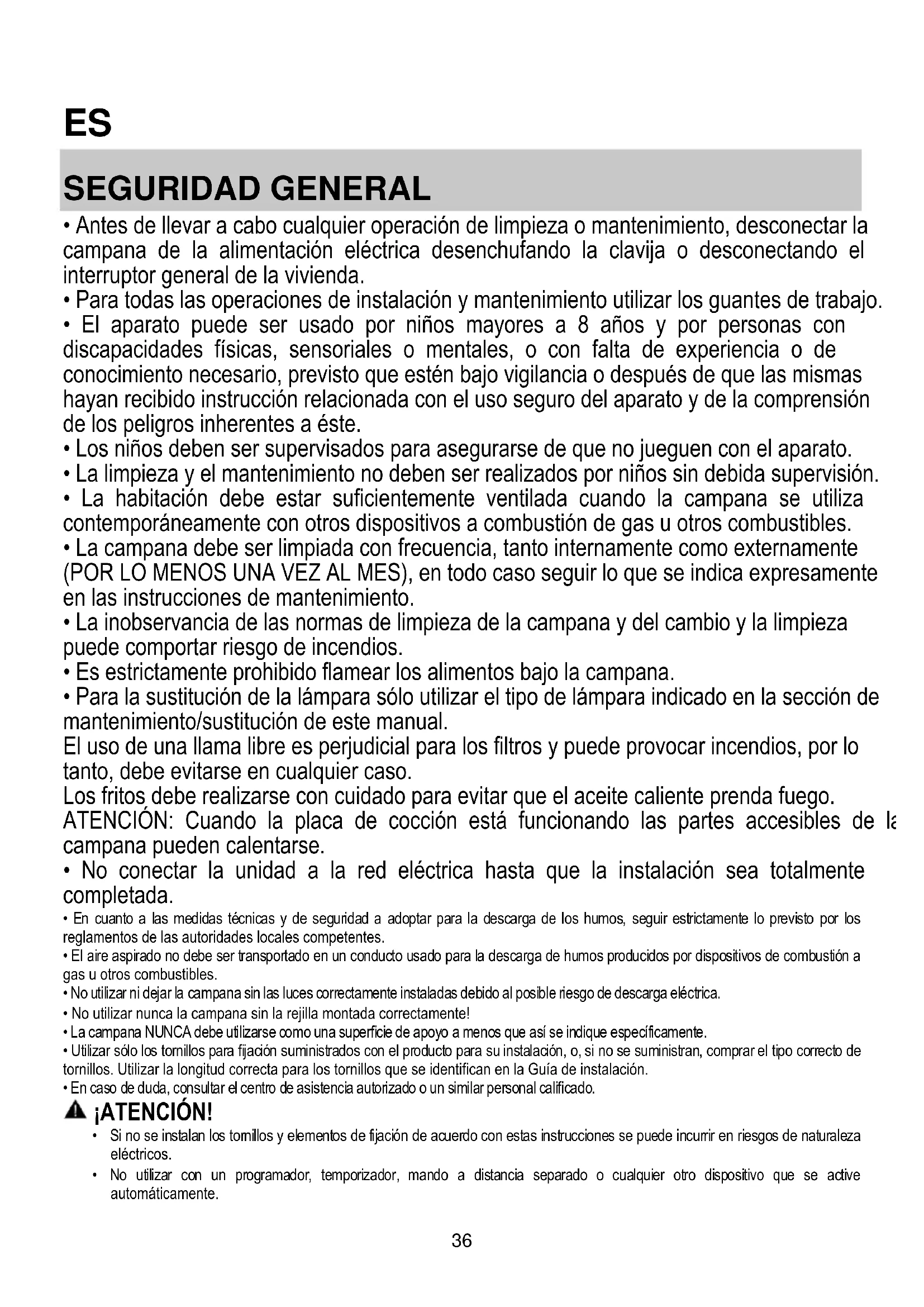

ES Instrucciones de uso

• Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, siempre que estén bajo vigilancia o después de que hayan recibido instrucciones relacionadas con el uso seguro del aparato y comprendan los peligros inherentes al mismo.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin la debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa simultáneamente con otros dispositivos a combustión de gas u otros combustibles.
• La campana debe ser limpiada con frecuencia, tanto interna como externamente (POR LO MENOS UNA VEZ AL MES), siguiendo en todo caso lo indicado expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza de los filtros puede comportar riesgo de incendios.
• Está estrictamente prohibido flamear los alimentos bajo la campana.
• Para la sustitución de la lámpara, sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego.

ATENCIÓN: Cuando la placa de cocción está funcionando, las partes accesibles de la campana pueden calentarse.

• No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
• En cuanto a las medidas sociales y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
• El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
• No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada correctamente.
• La campana NUNCA debe utilizarse como superficie de apoyo, a menos que se indique expresamente.
• Utilizar solo los tornillos de fijación suministrados con el producto para su instalación o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consultar el centro de asistencia autorizado o un personal cualificado similar.

¡ATENCIÓN!

Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones, se puede incurrir en riesgos de naturaleza eléctrica. - No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.

Mantener a los niños menores de 3 años alejados del equipo. Sin la vigilancia constante de un adulto, mantener el equipo alejado del alcance de niños menores de 8 años.

ATENCIÓN: el equipo no está destinado para ser puesto en funcionamiento mediante un dispositivo externo o un sistema de mando a distancia separado. Este equipo no está destinado al uso profesional. No utilizar el equipo al aire libre. Para evitar el riesgo de lesiones personales, el equipo debe ser movilizado e instalado por dos o más personas. La instalación, incluye además eventuales empalmes para la alimentación hídrica (si están previstos) y las conexiones eléctricas, y las intervenciones de reparación deben ser realizadas por personal cualificado.

Al finalizar la instalación, conservar el material de embalaje (partes de plástico, poliestireno, etc.) fuera del alcance de los niños para evitar el riesgo de asfixia.

No usar el equipo cuando se está mojado o descalzo.

Nunca utilizar equipos para limpieza a vapor - riesgo de descarga eléctrica.

El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje.

La campana puede ser diferente con respecto a los dibujos de este manual, excepto las instrucciones para su uso, la manutención y la instalación son las mismas.

Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.

Es importante guardar este manual para poder consultarlo si es necesario. En el caso de venta, de inutilidad o de mudanza, asegurar que quede junto al producto. Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad. - No realizar variaciones eléctricas o mecánicas en el producto o en el tubo de escape. - Antes de instalar el aparato, controlar que todas sus partes no estén dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60 cm en el caso de cocinas eléctricas y de 75 cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

CONEXIÓN ELÉCTRICA

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡ATENCIÓN!

Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.

Si el cable no dispone de enchufe, conecte los cables tal como indica la siguiente tabla:

Tensión y frecuencia de la red eléctrica

Consultar el valor indicado en la etiqueta de características bajo la campana.

Conexión por cable

N: azul

L: marrón

Sustitución del cable de alimentación

La campana está provista de un cable de alimentación especial; si el cable se daña, solicite uno nuevo al Servicio de Asistencia Técnica.

EXTRACCIÓN DE AIRE

(Para las versiones aspirantes) Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la calidad del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.

Se deslinda responsabilidad.

¡Utilice un conducto cuya longitud sea la mínima indispensable! ¡Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°)! ¡Evite los cambios drásticos en la sección del conducto! La empresa declina cada responsabilidad en caso de que estas normas no sean respetadas.

¿FILTRANTE O ASPIRANTE?

¡Su campana extractora está lista para ser usada en versión aspirante.

Para utilizar la campana en versión filtrante se instala el KIT ACCESORIO.

Controle en las primeras páginas de este manual si el KIT ACCESORIO ya está provisto o si hay que comprarlo.

Nota: Si provisto, en algunos casos, el sistema de filtración añadido a base de carbones activos podría estar ya instalado en la campana.

Las informaciones para la transformación de la campana en versión aspirante a versión filtrante ya están presentes en este manual.

Versión aspirante

El vapor es evacuado hacia el exterior a través de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.

ATENCIÓN

El diámetro del tubo de escape debe ser igual al diámetro del aro de sujeción.

ATENCIÓN

Si la campana está provista de FILTRO de carbón, hay que sacarlo.

Versión filtrante

El aire aspirado será desgrasado y desodorizado antes de ser devuelto a la habitación.

Para usar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.

MANDOS

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación de la zona de cocción.

a. ON/OFF luces. b. OFF motores. c-d-e. Potencia de aspiración mínima (c), media (d), máxima (e).

MANTENIMIENTO

Limpieza

Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. NO UTILICE UTENSILIOS O INSTRUMENTOS PARA LA LIMPIEZA. No utilice productos que contengan abrasivos. NO UTILICE ALCOHOL. NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO.

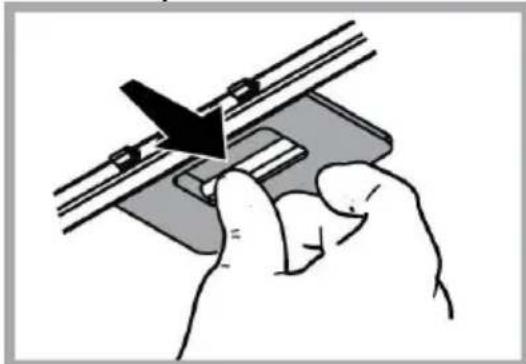

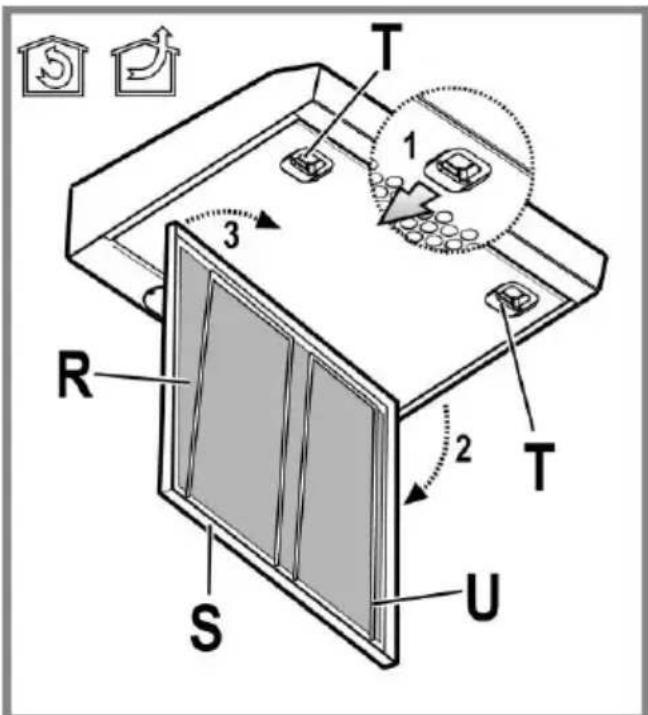

Mantenimiento de los filtros antigrasa

Retiene las partículas de grasa producidas cuando se cocina. Si está situado en el interior de una parrilla de soporte, puede ser uno de los siguientes tipos:

El filtro de papel tiene que ser sustituido una vez al mes o si está coloreado en el lado superior, cuando el color se transparenta por los orificios de la parrilla.

El filtro metálico tiene que ser limpiado una vez al mes, con detergentes no agresivos, manualmente o en el lavavajillas a temperaturas bajas y con un ciclo de lavado breve. Con el lavado en el lavavajillas, el filtro antigrasa metálico puede desteñirse, pero sus características de filtrado no cambian absolutamente.

El filtro metálico autoportante no tiene rejilla para sujetarlo. Para sacarlo, tire de los muelles de desenganche hacia delante y saque el filtro hacia abajo.

Mantenimiento del filtro de carbón

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturación del carbón activado ocurre después de un tiempo de uso prolongado, dependiendo del tipo de cocina y de la regularidad de la limpieza del filtro de grasa. En cualquier caso, es necesario sustituir el cartucho al menos cada 4 meses. No puede lavarse ni reciclarse.

1. Quite los filtros antigrasa.
2. Instale los filtros de carbón activado debajo del motor:

Compruebe que los pernos R del conductor coincidan con las ranuras S y gire hacia la derecha hasta que se bloquee. Para retirar los filtros de carbón, realice las mismas operaciones en sentido inverso.

1. Instale los filtros antigrasa.

Sustitución de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Volver a montar la rejilla.

Sustituir la lámpara dañada.

Utilizar solo lámparas LED de máx. 2,5W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posición alfanumérica "1e").

Volver a montar la rejilla.

ELIMINACIÓN

Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/UE del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.

Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.

Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su municipalidad, con el servicio de eliminación de residuos urbanos o con la tienda donde adquirió el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaciones: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y manténgala en marcha durante una hora después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.

Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:

• Si la campana no funciona:

Compruebe que:

• no haya interrupciones de corriente.
• se haya seleccionado una velocidad.
• Si la campana presenta un rendimiento escaso:

Compruebe que:

• La velocidad del motor seleccionada es suficiente para la cantidad de humo y vapores emitida.
• La comida está suficientemente ventilada para permitir una toma de aire.
• el filtro de carbón no está gastado (campana en versión filtrante).
• Si la campana se ha apagado durante el funcionamiento normal:

Compruebe que:

• no haya interrupciones de corriente.
• el dispositivo de interrupción omnipolar no se ha disparado.

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia.

DATOS TÉCNICOS

Alto (cm)	Ancho (cm)	Fondo (cm)	Ø del tubo de salute (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Componentes no suministrados con el producto

Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los DATOS de energía:

• Visitando nuestra página web docs.indesit.eu
• Usando el código QR
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.
• Como el cliente se quejó, se ha sido tratado con el paciente.

SEGURIDAD GENERAL

Consultar el valor indicado en la etiqueta de características en el interior del extractor.

N: azul

L: marrón

Si el extractor está dotado de filtros de carbón activo, estos deberán ser retirados.

Versión filtrante

Para la limpieza, utilizar un paño humedecido con detergentes líquidos neutros. Evitar el uso de productos que contengan abrasivos. ¡NO UTILICE ALCOHOL!

Sustitución del filtro de carbón

Eliminar los olores desagradables.

La saturación del filtro de carbón se produce gradualmente después de un período de uso más o menos largo, dependiendo del tipo de cocina y de la frecuencia de limpieza de los filtros de grasa. En cualquier caso, reemplace los cartuchos a más tardar cada 4 meses.

El filtro de carbón no se puede lavar ni regenerar.

Retire los filtros de grasa.

Instale los filtros de carbón sobre el motor.

Verifique que los contactos R y S estén conectados, luego gire el filtro en el sentido de las agujas del reloj hasta que encaje en su lugar.

Para desmontar los filtros de carbón, actúe en el orden inverso.

Vuelva a instalar los filtros de grasa.

Cambio de la lámpara

Desconecte el aparato de la red eléctrica.

¡Atención! Antes de tocar las lámparas, asegúrese de que estén frías.

Vuelva a instalar los filtros de grasa y extraíbles.
