Tipo de produto	Gravador digital
Marca e modelo	Panasonic RR-US455
Dimensões (L × A × P)	38,8 mm × 105 mm × 14 mm (gabinete)
Peso	Aproximadamente 61 g (com pilhas), 38 g (sem pilhas)
Capacidade de memória	128 MB
Alimentação	2 pilhas AAA (alcalinas recomendadas)
Autonomia das pilhas (alcalinas)	Gravação: HQ 12 h, FQ/SP 15 h; Reprodução: HQ 21 h, FQ/SP 30 h
Modos de gravação	HQ (qualidade superior), FQ (boa qualidade), SP (reprodução normal)
Tempo total de gravação	HQ: 19 h 10 min, FQ: 38 h 30 min, SP: 66 h
Resposta em frequência	300 Hz - 5 kHz (modo HQ); 300 Hz - 3,4 kHz (modo FQ/SP)
Relação sinal/ruído	37 dB (modo HQ)
Microfone	Integrado com função zoom; entrada para microfone externo (mini plugue 3,5 mm mono)
Alto-falante integrado	20 mm, 8 Ω
Saída para fones de ouvido	Mini plugue 3,5 mm mono, 0,5 mW/16 Ω
Funções principais	Gravação de reuniões e comentários, VAS, zoom, gravação programada, proteção por senha, reprodução com velocidade variável, busca rápida/lenta, redução de ruído, reprodução contínua
Conectividade	USB 1.1 (cabo fornecido) para transferência para PC/edição com software Voice Editing
Faixa de temperatura de operação	0 °C a 40 °C
Manutenção e limpeza	Limpar com um pano macio e seco; não usar solventes (benzina, diluente, álcool)
Segurança	Travamento HOLD, proteção de arquivos (LOCK), senha de 4 dígitos, desligamento automático em caso de inatividade
Acessórios fornecidos	Cabo USB, CD-ROM (Voice Editing Ver.2.0 Premium Edition), pilhas de demonstração

Perguntas frequentes - RR-US455 PANASONIC

Como substituir as pilhas sem perder as configurações?

Substitua as pilhas em 30 segundos para manter as configurações. As gravações permanecem intactas, mas o relógio para até a inserção das novas pilhas. Use pilhas alcalinas do tipo AAA. Após a inserção, ajuste a hora se '2007' piscar.

O que fazer se o aparelho não responder e exibir 'hold'?

A função de travamento HOLD está ativada. Deslize o interruptor [HOLD] para baixo para desbloquear. Esta função evita comandos acidentais. Após o uso, reative-a para economizar as pilhas.

Por que o tempo de gravação disponível não aumenta após a exclusão de arquivos?

Se 'EE:EE' for exibido, desbloqueie todos os arquivos e exclua todas as pastas para liberar espaço. Caso contrário, exclua arquivos desnecessários (até 99 por pasta). A memória pode estar fragmentada após muitas gravações e exclusões.

Nenhum som na reprodução: o que verificar?

Verifique se os fones de ouvido não estão conectados (o alto-falante é desativado). Certifique-se de que o volume não está em 0 (ajustável de 0 a 20). Limpe o plugue dos fones com um pano seco. Se o arquivo estiver na pasta S, insira a senha.

Como ajustar a velocidade de reprodução?

Durante a reprodução, pressione [FOLDER/MENU], gire o seletor para selecionar 'SPEED', confirme, e escolha entre 5 velocidades. As barras piscando indicam a velocidade. Para retornar à velocidade normal, mova as barras para o centro.

Esqueci a senha da pasta S, como redefini-la?

Se você esquecer a senha, desbloqueie todos os arquivos da pasta S e exclua-os (eles não podem ser recuperados). Em seguida, abra o menu de segurança e desative a senha selecionando 'OFF'. Você também pode conectar o aparelho a um computador e remover a senha através do software Voice Editing.

Como usar a gravação com zoom?

Selecione uma pasta de reunião (A, B, C ou S), aponte o aparelho para a fonte sonora e pressione [ZOOM] em direção à seta. 'ZOOM' é exibido. Esta função é ideal para conferências. O zoom não funciona na pasta M nem com microfone externo. Não bloqueie o microfone zoom com os dedos.

Posso conectar um microfone externo?

Sim, conecte um microfone externo (não fornecido) à entrada MIC (mini plugue 3,5 mm mono). O microfone integrado é desativado automaticamente. Use um mini plugue monofônico. O volume de gravação é fixo.

A gravação para automaticamente, por quê?

A função VAS (sistema de ativação por voz) provavelmente está ativada. Ela pausa a gravação após 3 segundos de silêncio. Para desativá-la, no menu, ajuste 'VAS' para 'OFF'. Esta função é útil para economizar espaço, mas pode interromper uma gravação importante.

Como excluir um arquivo ou todos os arquivos de uma pasta?

Pressione [ERASE]. Gire o seletor para selecionar o arquivo ou a pasta a ser excluída (opções: um arquivo, todos os arquivos de uma pasta, todas as pastas exceto S, todas as pastas). Pressione e segure [ERASE] (1 segundo) para confirmar. Os arquivos excluídos não podem ser recuperados. Arquivos protegidos (LOCK) não podem ser excluídos.

MANUAL DE UTILIZADOR RR-US455 PANASONIC

Se a senha estiver correta

② Gire [ ] para selecionar “HQ FQ SP” e pressione [ ] para confirmar.

② Pressione [▶■] para confirmar.

4 ① Pressione [▶■] para visualizar a sensibilidade do microfone.

Gire [ ] para selecionar “HoL” e pressione [ ] para confirmar.

H: Longe

L: Perto

③ Pressione [STOP].

5 Pressione [REC/PAUSE] para iniciar a gravação.

3 Gire [ ] para selecionar "On" e pressione [ ] para confirmar.

4 ① Gire [G] para ir a um número.

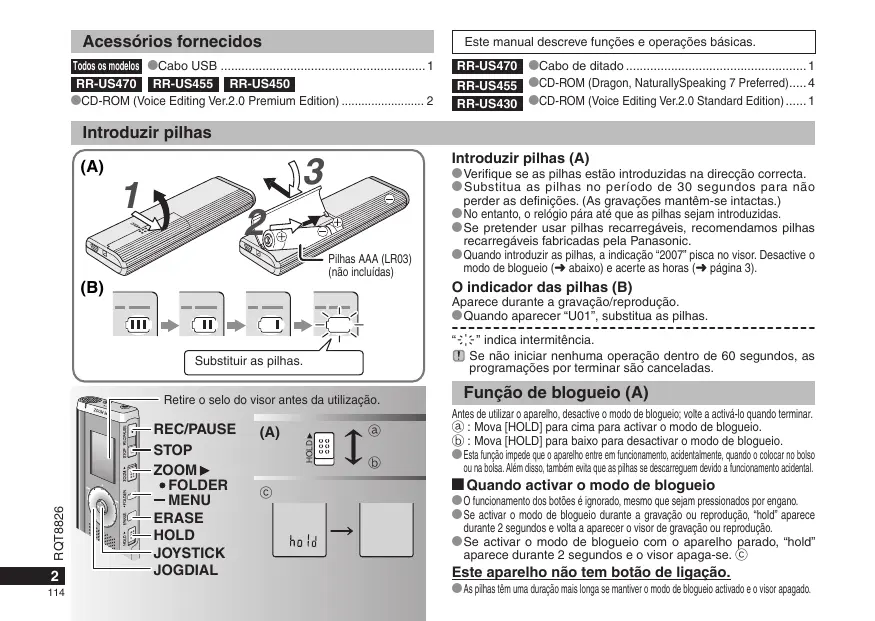

Acessórios fornecidos

Todos os modelos: cabo USB 1

RR-US470, RR-US455, RR-US450

CD-ROM (Voice Editing Ver.2.0 Premium Edition) 2

Este manual descreve funções e operações básicas.

RR-US470: cabo de ditado 1

Introduzir pilhas (A)

Verifique se as pilhas estão introduzidas na direção correta. Substitua as pilhas no período de 30 segundos para não perder as definições. (As gravações mantêm-se intactas.) No entanto, o relógio para até que as pilhas sejam introduzidas. Se pretender usar pilhas recarregáveis, recomendamos pilhas recarregáveis fabricadas pela Panasonic. Quando introduzir as pilhas, a indicação "2007" pisca no visor. Desative o modo de bloqueio (→ abaixo) e acerte as horas (→ página 3).

O indicador das pilhas (B)

Aparece durante a gravação/reprodução.

• Quando aparecer "U01", substitua as pilhas.

indica intermitência.

Se não iniciar nenhuma operação dentro de 60 segundos, as programações por terminar são canceladas.

Função de bloqueio (A)

Antes de utilizar o aparelho, desative o modo de bloqueio; volte a ativá-lo quando TERMINAR.

a: Mova [HOLD] para cima para ativar o modo de bloqueio. b: Mova [HOLD] para baixo para desativar o modo de bloqueio. Nota: Para evitar que o aparelho seja ligado acidentalmente, quando o colocar no bolso ou na bolsa, faça isso. Assim, não exigirá que as pilhas se descarreguem devido a operação acidental.

■ Quando ativar o modo de bloqueio

• O funcionamento dos botões é ignorado, mesmo que sejam pressionados por engano. Se ativar o modo de bloqueio durante a gravação ou reprodução, mantenha o aparelho durante 2 segundos e o visor de gravação ou reprodução volta a aparecer. Se ativar o modo de bloqueio com o aparelho parado, "hold" aparece durante 2 segundos e o visor apaga-se.

Este aparelho não tem botão de ligação.

As pilhas têm uma duração mais longa se mantiver o modo de bloqueio ativado e o visor apagado.

Como utilizar o selector de procura

- Operações básicas

JOG DIAL: [√]

Rode o selector para a direita ou para a esquerda para selecionar um item.

JOYSTICK: [▶■]

Pressione para confirmar o item.

Evite pressionar demasiado quando rodar o seletor de procura rápida.

Operações do joystick

[ <[\sqrt{1}]: ] : Empurre o ManipULO para a esquerda e para a direita.

[Δ ] : Empurre o manípulo para cima e para baixo.

Acertar as horas

Preparação: Desative o modo de bloqueio.

1 Com o aparelho parado, mantenha pressionado [FOLDER/ - MENU] durante 1 segundo ou mais. 2 Rode [ ] para selecionar "YEAR" e pressione [▶] para confirmar. 3 Acerte as horas

1. Rode [e] e pressione [p] para confirmar.

① Ano ② Mês ③ Dia ④ Visor das horas (12/24H) ⑤ Horas

1. Pressione [STOP].

O relógio funciona com uma margem de erro mensal de ±60 segundos, à temperatura ambiente. - Quando o ano estiver a piscar (ex. "2007" no visor), comece a partir do passo 3. Se não acertar as horas dentro de 60 segundos, o relógio volta ao modo de espera. Se assim for, acerte as horas desde o início.

Cancelar o sinal sonoro de funcionamento

1 Com o aparelho parado, mantenha pressionado [FOLDER/ MENU] durante 1 segundo ou mais. 2 Rode [ ] para selecionar "BEEP" e pressione [ ] para confirmar.

3 ① Rode [rə] para selecionar "OFF" e pressione [▶■] para confirmar. ② Pressione [STOP].

As gravações são convertidas em ficheiros de som que ficam guardados em pastas.

Sempre que fizer uma gravação, cria um novo ficheiro de som.

O ficheiro criado fica guardado numa pasta.

PASTA DE REUNIÃO (A, B, C ∈ S) PASTA DE DITADO (M)

Cada pasta pode conter um máximo de 99 ficheiros. - O tempo de gravação restante (→ página 4) pode tornar-se inferior aos períodos indicados nesta tabela.

Tempo total de gravação aproximado de todas as pastas

Mode de gravação ×	RR-US470	RR-US455/RR-US450	RR-US430
HQ	39 horas	19 horas e 10 Minutes	9 horas e 40 horas
FQ	78 horas e 10 Minutes	38 horas e 30 Minutes	19 horas e 30 horas
SP	134 horas	66 horas	33 horas e 20 horas

× HQ: Alta qualidade / FQ: Boa qualidade / SP: Reprodução normal

Visor durante a gravação

A luz mantém-se acesa durante a gravação. (Pisca durante a pausa.) O visor muda de acordo com os níveis de gravação.

Tempo de gravação decorrido (Pisca durante a pausa.)

Gravação

Gravação de reunião

Se utilizar diferentes combinações de modos de gravação e de níveis de sensibilidade do microfone, pode ajustar a qualidade do som de acordo com as situações de gravação.

1 Pressione [FOLDER/-MENU] para selecionar uma pasta de gravação de reunião "A, B, C ou S". 2 ① Mantenha pressionado [FOLDER/-MENU] durante 1 segundo ou mais.

② Rode [1] para selecionar "HQ FQ SP" e pressione [OK] para confirmar.

3 ① Rode [R] para selecionar um modo de gravação "HQ, FQ ou SP".

HQ: Alta qualidade (predefinição) FQ: Boa qualidade SP: Reprodução normal

② Pressione [▶/■] para confirmar.

4 ① Pressione [▶/■] para ver a sensibilidade do microfone. ② Rode [ ] para selecionar "H ou L" e pressione [ ] para confirmar.

H: Longe

L: Perto

③ Pressione [STOP].

5 Pressione [REC/PAUSE] para começar a gravar.

Gravação de ditado

Como as definições de gravação de ditado estão todas programadas de fábrica, o ditado pode ser gravado com toda a facilidade e rapidez. Utilize esta forma se quiser usar software de reconhecimento de voz em computador.

1 Pressione [FOLDER/MENU] para selecionar uma pasta de gravação de ditado "M". 2 Pressione [REC/PAUSE] para começar a gravar.

Para pausar

● Pressione [STOP] para parar a gravação. - Quando se interrompe uma gravação, aparece no visor a seguinte informação.

(1) Data da gravação (2) Hora de início da gravação (3) Tempo de gravação (4) Nível de ficheiros na pasta

• Durante a gravação, pressione [REC/PAUSE] para fazer uma pausa. Pressione novamente para retomar a gravação. (A gravação continua no mesmo ficheiro.)

Confirmar o tempo restante

Se posicionar [FOLDER/− MENU] durante a gravação, aparece o tempo de gravação restante.

• Para voltar ao menu inicial, pressione novamente [FOLDER/ - MENU]. - O tempo de gravação restante também aparece se ficar muito reduzido.

Gravação com zoom

A gravação com zoom permite gravar nitidamente sons emitidos da direção para a qual o aparelho está apontado. É ideal para gravar palestras e reuniões. Selecione pastas de gravação de reunião (→ esquerda).

Aponte o aparelho para a fonte de som que quer gravar e empurre [ZOOM] na direção da seta.

(a): Aparece “ZOOM” quando se utiliza a gravação com zoom.

Não bloqueie o microfone de zoom ⑤ intencionalmente com os dedos ou algum objeto. - Pode ativar e desativar a gravação com zoom, mesmo com o modo de bloqueio ativado. - Não utilize a função de zoom se selecionar a pasta M ou se estiver a usar um microfone externo.

Outro método de gravação

Evitar gravações desnecessárias

A gravação entra automaticamente em pausa se não houver nenhum som durante mais de 3 segundos.

1 Mantenha pressionado [FOLDER/- MENU] durante 1 segundo ou mais. 2 Rode [e] para selecionar "e pressione [] para confirmar. 3 1 Rode [▶] para selecionar "On" e pressione [▶] para confirmar. 2 Pressione [STOP]. 4 Pressione [REC/PAUSE] para começar a gravar. ⑥ pise se a função VAS estiver ativada.

Quando gravar ficheiros importantes, desative a função. - Para desativar a função, selecione "OFF" no passo 3.

Gravação com o temporizador

Pode programar a gravação com o temporizador para fazer 1 gravação à uma hora específica. Depois de programar o temporizador, pode manter o aparelho no modo de espera. Ative a função bloqueio (→ página 2).

Preparação: Selecione a pasta antes de gravar e as definições da gravação (→ página 4).

1 Mantenha pressionado [FOLDER/- MENU] durante 1 segundo ou mais. 2 Rode [e] para selecionar "On" e pressione [p] para confirmar. 3 Rode [1/2] para selecionar "On" e pressione [▶] para confirmar. 4 ① Rode [√] para selecionar a hora de início e pressione [▶] para confirmar. ② Rode [1] para selecionar a hora de fim e pressione [▶] para confirmar.

Pode parar a gravação com o temporizador, mas não pode introduzir uma pausa.

Para confirmar a hora de início e a hora de fim da gravação, execute o passo 2. - Para cancelar o temporizador, selecione "OFF" no passo 3. - Para fechar o menu, pressione [STOP].

Gravar através de um microfone externo

Se ligar um microfone externo (não incluído), o gravador desliga automaticamente o microfone incorporado.

Ouvir a gravação em direto

Ligue os auriculares (não incluídos). (O som é mono.) Tipo de ficha: Minificha de 3,5 mm. - A gravação tem um volume de som fixo.

Reprodução

1 Pressione [FOLDER/- MENU] para selecionar a pasta. 2 Rode [v] para selecionar o ficheiro. Depois da seleção, aparecem informações da hora da gravação. 3 Pressione [▶■] para reproduzir. Quando voltar a pressionar [▶], a reprodução faz uma pausa. Pressione novamente para retomar a reprodução.

Durante a reprodução de um ficheiro

Ajustar o volume

Empurre o joystick para [▲/▼]. (O intervalo do volume é de 0 a 20. A predefinição é 13.)

Mover para a frente

Empurre o joystick para [D].

Empurre sem soltar para procurar (→ abaixo).

Mover para trás

Empurre o joystick para [<].

Empurre-o duas vezes para reproduzir o ficheiro anterior. (Empurrando uma vez, inicia a reprodução do ficheiro anterior, que se tiver sido reproduzido há menos de 3 segundos.)

Empurre sem soltar para procurar (ver abaixo).

Tornar mais fácil a captação de sons gravados (reduzir o ruído)

① Pressione [FOLDER/- MENU] durante a reprodução. ② Rode [r] para selecionar "EO" ("EO" pisca quando está selecionado) e pressione [→] para confirmar. ③ Rode [1] para selecionar "On" e pressione [▶■] para confirmar. Para cancelar, selecione "OFF" no passo ③.

Procurar pontos para audição (avanço rápido e retrocesso rápido)

Procura rápida

Rode [23] durante a reprodução. Pode procurar rapidamente para a frente/para trás, sem som (exceto o sinal sonoro de acontecimento). A velocidade de avanço rápido e retrocesso rápido muda de acordo com a velocidade de rotação do selector. - Para voltar à reprodução normal, pare de rodar o selector.

Procura lenta

Durante a reprodução, empurre o joystick para [◀/▶] e mantenha-o nessa posição durante 1 segundo ou mais.

• Pode procurar lentamente, com som. - Para voltar à reprodução normal, retire o dedo do joystick.

Alterar a velocidade de reprodução

Existem 5 velocidades de reprodução diferentes.

1. Pressione [FOLDER/- MENU] durante a reprodução.
2. Rode [▶] para selecionar "SPEED" ("SPEED"设施建设), pressione [▶] para confirmar e depois rode [▶] para selecionar a velocidade de reprodução.

O aparelho executa a reprodução à velocidade selecionada.

A velocidade de reprodução aumenta à medida que as barras intermitentes se movem para a direita. A ilustração mostra o visor para a velocidade de reprodução normal.

A barra pisca quando se ouve a reprodução com uma velocidade diferente da normal.

Quando reproduzir com o dobro da velocidade

Para voltar à velocidade de reprodução normal, mova as barras intermitentes para o centro, como indicado acima.

Reproduzir ficheiros sucessivamente

Os ficheiros guardados na mesma pasta são reproduzidos sucessivamente.

1 Mantenha pressionado [FOLDER/− MENU] durante 1 segundo ou mais. 2 Rode [1] para selecionar "ALL" e pressione [▶/■] para confirmar. 3 ① Rode [▶] para selecionar "On" e pressione [▶] para confirmar. ② Pressione [STOP]. 4 Pressione [▶■] para reproduzir. O aparelho reproduz todos os ficheiros por ordem, desde o selecionado até ao último. - Quando terminar o último ficheiro, a reprodução para automaticamente. Pressione [STOP] duas vezes para parar a reprodução sucessiva a meio. - Para cancelar, selecione "OFF" no passo 3.

Ouvir com auriculares

Ligue os auriculares (não incluídos). (Os sons são mono.) Tipo de ficha: Minificha de 3,5 mm. O altifalante desliga-se automaticamente quando se utilizam auriculares.

Introduzir com segurança

Organizar ficheiros

Mover

Preparação: Reproduza o ficheiro a ser movido (→ página 5).

Os ficheiros podem ser movidos nos dois sentidos entre as pastas A, B e C. Pode mover ficheiros da pasta M para as pastas A, B, C e S, mas não se pode movê-los para a pasta M.

1 Mantenha pressionado [FOLDER/− MENU] durante 1 segundo ou mais. 2 Rode [1] para selecionar a pasta de destino.

Pasta de destino

Número de ficheiros na pasta de destino

3 Mantenha pressionado [▶] durante 1 segundo ou mais. A reprodução para e o ficheiro é movido para o fim da pasta selecionada.

■ Bloquear (proteção de ficheiros)

Preparação: Selecione uma pasta que contenha um ficheiro a proteger.

1 Mantenha pressionado [FOLDER/− MENU] durante 1 segundo ou mais. 2 Rode [3] para selecionar "LOCK" e pressione [▶] para confirmar. 3 ① Rode [ro] para selecionar o ficheiro que quer bloquear e pressione [p] para confirmar. ② Pressione [STOP]. Para desbloquear, selecione o ficheiro que quer desbloquear e depois confirme.

Apagar

Apagar um ficheiro, todos os ficheiros de uma pasta, todas as pastas exceto S ou todas as pastas.

1 Pressione [ERASE]. 2 Rode [ro] para selecionar um ficheiro ou uma pasta. @: Selecionar um ficheiro ②: Todos os ficheiros de uma pasta ©: Todas as pastas exceto S D: Todas as pastas 3 Mantenha pressionado [ERASE] durante 1 segundo ou mais. Não é possível recuperar ficheiros apagados. Só é possível apagar ficheiros protegidos.

a

C

6

d

Função de segurança

Funções de segurança deste aparelho

Este aparelho tem 2 funções de segurança.

① Palavra-passe programada no aparelho ② Chave de autenticação programada com o Voice Editing (consulte Voice Editing Ver.2.0 Instruções de funcionamento (ficheiro PDF)).

Pasta S e PALAVRA-passe

A pasta S utiliza-se para proteger ficheiros. Depois de programar uma palavra-passe, tem de a introduzir para reproduzir ficheiros guardados nesta pasta. A palavra-passe é um número de 4 dígitos. Pode programar a palavra-passe utilizando qualquer combinação de números. Para reproduzir ficheiros da pasta S, introduza a palavra-passe que programou. Tome nota da palavra-passe deste aparelho (PASSWORD) e da chave de autenticação para Voice Editing (KEY) no espaço MEMO (→ direita) para as guardar na memória. - Pode mover ficheiros de outras pastas para a pasta S, mas não pode mover ficheiros da pasta S para nenhuma outra pasta, a não ser que a palavra-passe coincida.

Se se esquecer da PALAVRA-passe

Inicialize a PALAVRA-PASSE seguindo os passos abaixo.

① Desative todos os bloqueios dos ficheiros contidos na pasta S (→ página 6). ② Apague todos os ficheiros da pasta S. (Não se pode recuperar ficheiros apagados.) ③ Entre no menu de segurança e programe a PALAVRA-passe para "OFF". - Então pode manter os ficheiros na pasta S e apagar apenas a PALAVRA-passe. Ligue este aparelho a um computador e utilize este método para apagar a PALAVRA-passe. (Consulte Voice Editing Ver.2.0 Instruções de funcionamento (ficheiro PDF).)

Como é visualizada a pasta S

A PALAVRA-PASSE está programada. A PALAVRA-PASSE está programada. S Durante a introdução da palavra-passe/desbloqueio da palavra-passe/reprodução. O desbloqueio da PALAVRA-passe termina dentro de 10 segundos.

Programar a PALAVRA-Passe

1 Mantenha pressionado [FOLDER/− MENU] durante 1 segundo ou mais. 2 Rode [e] para selecionar "s" e pressione [▶] para confirmar. 3 Rode [ ] para selecionar "On" e pressione [ ] para confirmar. 4 ① Rode [2] para um número. ② Pressione ▶/■ para se mover para o próximo dígito. Depois de introduzir o quarto número, pressione ▶/■ para confirmar.

③ Pressione [STOP].

Para inicializar a PALAVRA-passe, selecione "OFF" no passo 3 e introduza a PALAVRA-passe que programou. - Para se mover entre dígitos, empurre o joystick para [<] no passo 4.

Reproduzir utilizando a palavra-passe

1 Pressione [FOLDER/- MENU] para selecionar "S". 2 Rode [3] para selecionar um ficheiro e pressione [▶] para confirmar. 3 Introduza a palavra-passe de 4 dígitos e pressione [▶■].

Quando a palavra-passe coincide

A palavra-passe é temporariamente desbloqueada e é reproduzido o ficheiro selecionado na pasta S.

Quando a palavra-passe está errada

O aparelho emite um sinal sonoro (consulte a página 3) e reapresenta o visor de introdução da palavra-passe.

Se a palavra-passe não coincidir, a função de segurança que a utiliza fica suspensa durante 10 minutos. 1 Se desbloquear a palavra-passe e não executar nenhuma operação durante 10 minutos, a palavra-passe é automaticamente programada, impedindo a reprodução dos ficheiros contidos na pasta S. Se forem introduzidas palavras-passe erradas 5 vezes seguidas, o aparelho deixa de aceitar a introdução de palavras-passe durante 15 minutos.

MEMO
password
key

Cabo USB (incluído)

O visor aparece na versão inglesa.

IC Recorder Authentication Key Settings

Utilizar o aparelho com um computador

Guarde e edite os ficheiros de som gravados com o aparelho.

1 Instalar o Voice Editing

Consulte o manual do "Voice Editing Ver.2.0" para obter detalhes.

2 Ligar este aparelho a um computador com um cabo USB

Não pode usar o aparelho quando ele estiver ligado a um computador.

• Não utilize nenhum outro cabo de ligação USB exceto o fornecido. Ligue apenas um gravador IC. Este software não suporta a utilização simultânea de vários gravadores IC.
• Quando fizer a ligação a um computador, aparece "PC". Quando transferir dados, a indicação "PC" começa a piscar. (a) ! Não desligue o cabo USB com a indicação a piscar.

3 Iniciar o Voice Editing

① Faça duplo clique no ícone "Voice Editing" no ambiente de trabalho.

Depois de fazer duplo clique, aparece uma caixa de diálogo para introdução da chave de autenticação.

② Introduza a "chave de autenticação".

• Introduza uma "chave de autenticação" que tenha entre 1 e 128 caracteres.
• Recomendamos que utilize uma chave fácil de memorizar como "chave de autenticação".

Consulte Voice Editing Ver.2.0 Instruções de funcionamento (ficheiro PDF) para saber como utilizar o Voice Editing e obter outras informações não fornecidas neste manual.

• Cuidado: Utilize apenas o cabo USB com núcleo de ferrite incluído, quando fizer a ligação a um computador.
• Para reduzir o risco de interferências de rádio provocadas pelos cabos dos auscultadores, auriculares ou do microfone, utilize apenas acessórios adequados, com um cabo de comprimento inferior a 3 m.

Este produto pode receber interferências de rádio provocadas por telemóveis ou outros produtos, durante o funcionamento. Se estas interferências forem evidentes, afaste o produto do telemóvel ou dos outros produtos.

Especificações

Requisitos de energia: DC 3,0 V (2 pilhas AAA/LR03)

Saída de potência: 300 mW (máx.)

Resposta em frequência: 300 Hz a 5.000 Hz (modo HQ)

300 Hz a 3.400 Hz (modo FQ/SP)

37 dB (modo HQ)

Tomada de saída: Auricular, Ø 3,5 mm; 0,5 mW 16 Ω

Tomada de entrada: Mic, Ø 3,5 mm; potência de ligação 0,56 mV

Dimensões da caixa: 38,8 mm x 105 mm x 14 mm

Peso:

Com pilhas secas:

Aprox. 62 g (RR-US470) / 61 g (RR-US455/RR-US450/RR-US430)

Sem pilhas:

Aprox. 39 g (RR-US470) / 38 g (RR-US455/RR-US450/RR-US430)

Intervalo de temperaturas de funcionamento: 0 °C a 40 °C

Capacidade da memória:

256 MB (RR-US470)/128 MB (RR-US455/RR-US450)/64 MB (RR-US430)

Duração da pilha: [se for utilizada a 25 °C numa superfície plana e estável] Dependendo das condições de funcionamento, a duração da pilha pode ser inferior.

Pilhas	Mode de gravação		Reprodução	Gravação
Pilhas alcalinas Panasonic	Mono	HQ	12 horas	21 horas×
		FQ/SP	15 horas	30 horas×

Se não estiver no modo de gravação com zoom

• Especificações sujeitas a alteração sem aviso prévio.

Manutenção

Quando limpar o aparelho, não utilize solventes como benzina, diluente e álcool.

• Os solventes podem deformar a caixa e danificar o revestimento.
• Limpe o pó e as dedadas com um pano seco e macio. Se o aparelho estiver muito sujo, molhe o pano em água, esprema-o muito bem e utilize-o para a limpeza. Limpe a humidade com um pano seco antes de remover a sujidade maior.
• Não utilize detergentes de louça nem toalhetes de limpeza com químicos.

-Se vir este símbolo-

Informações sobre a Eliminação de resíduos para utilizadores de equipamentos elétricos e eletrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos elétricos e eletrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados.

Para efetuar um tratamento, recuperação e reciclagem corretos, leve estes produtos para pontos de recolha próprios para o efeito, quando for adequado.

Serão aceites gratuitamente. Em alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente.

Poderão ser aplicadas multas pela eliminação incorreta deste resíduo, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo só é válido na União Europeia.

Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correto.

Cabos USB

1

RR-US470

RR-US455

RR-US450

CD-ROM (Voice Editing Ver.2.0 Premium Edition) 2

RR-US470

Há perigo de explosão, se a bateria estiver colocada incorretamente. Substitua apenas pelo mesmo tipo ou equivalente recomendado pelo fabricante. Elimine as baterias usadas de acordo com as instruções do fabricante.

A utilização de uma bateria incorreta pode resultar em risco de explosão. Substitua a bateria, seguindo as recomendações do fabricante e utilize apenas baterias do tipo recomendado ou equivalente. Elimine as baterias usadas conforme as instruções do fabricante.

Se a bateria for instalada incorretamente, há risco de explosão. Substitua a bateria pelo tipo correto ou equivalente, conforme as recomendações do fabricante. Utilize as baterias usadas de acordo com as instruções do fabricante.
