MANUAL DE UTILIZADOR AF550H MAKITA

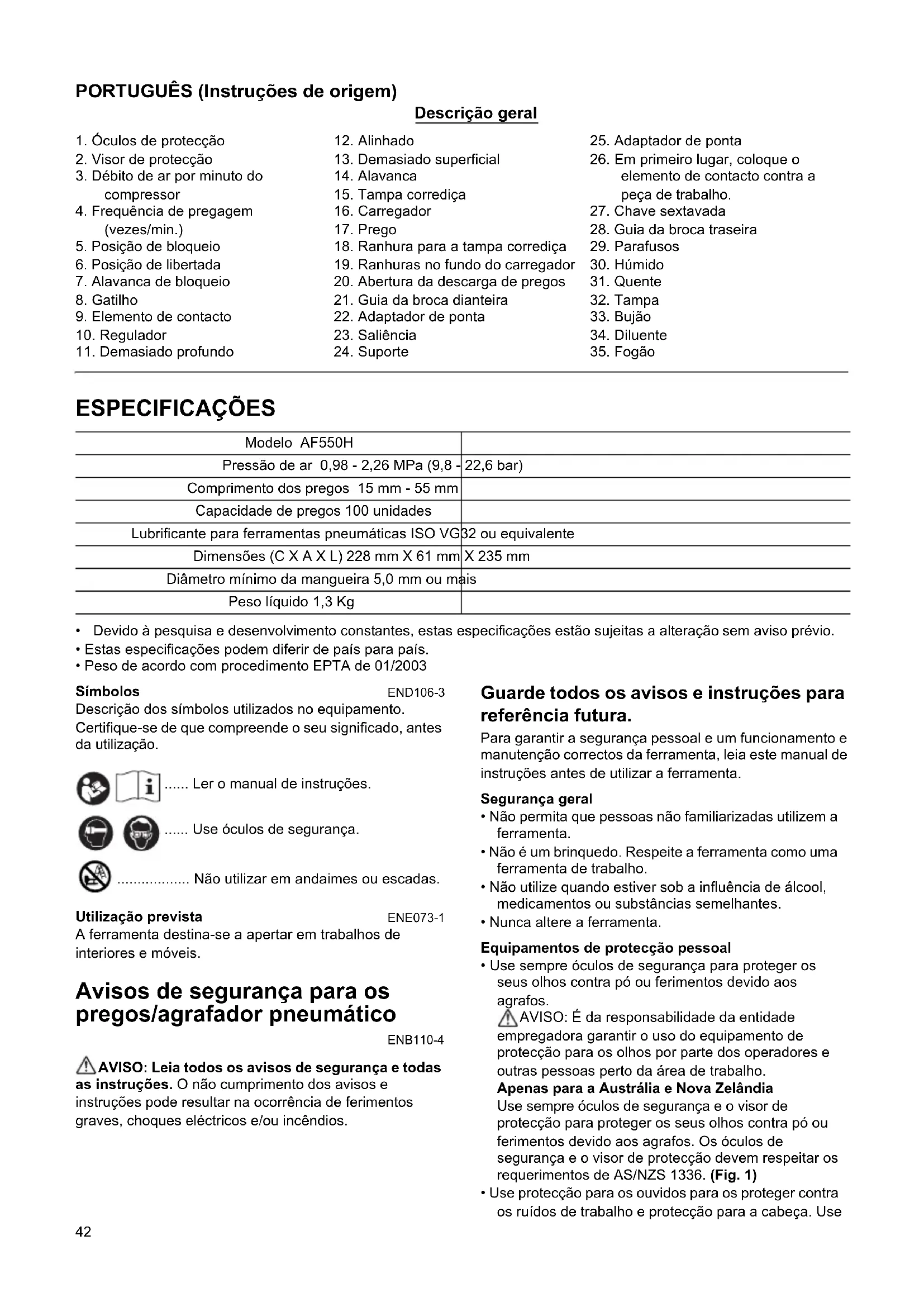

Tomoyasu Kato Director Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN42 PORTUGUÊS (Instruções de origem) Descrição geral ESPECIFICAÇÕES

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• Estas especificações podem diferir de país para país.

• Peso de acordo com procedimento EPTA de 01/2003 Símbolos END106-3 Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização. ...... Ler o manual de instruções. ...... Use óculos de segurança. .................. Não utilizar em andaimes ou escadas. Utilização prevista ENE073-1 A ferramenta destina-se a apertar em trabalhos de interiores e móveis. Avisos de segurança para os pregos/agrafador pneumático ENB110-4 AVISO: Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e instruções pode resultar na ocorrência de ferimentos graves, choques eléctricos e/ou incêndios. Guarde todos os avisos e instruções para referência futura. Para garantir a segurança pessoal e um funcionamento e manutenção correctos da ferramenta, leia este manual de instruções antes de utilizar a ferramenta. Segurança geral

• Não permita que pessoas não familiarizadas utilizem a ferramenta.

• Não é um brinquedo. Respeite a ferramenta como uma ferramenta de trabalho.

• Não utilize quando estiver sob a influência de álcool, medicamentos ou substâncias semelhantes.

• Nunca altere a ferramenta. Equipamentos de protecção pessoal

• Use sempre óculos de segurança para proteger os seus olhos contra pó ou ferimentos devido aos agrafos. AVISO: É da responsabilidade da entidade empregadora garantir o uso do equipamento de protecção para os olhos por parte dos operadores e outras pessoas perto da área de trabalho. Apenas para a Austrália e Nova Zelândia Use sempre óculos de segurança e o visor de protecção para proteger os seus olhos contra pó ou ferimentos devido aos agrafos. Os óculos de segurança e o visor de protecção devem respeitar os requerimentos de AS/NZS 1336. (Fig. 1)

• Use protecção para os ouvidos para os proteger contra os ruídos de trabalho e protecção para a cabeça. Use

1. Óculos de protecção

2. Visor de protecção

4. Frequência de pregagem

5. Posição de bloqueio

6. Posição de libertada

7. Alavanca de bloqueio

18. Ranhura para a tampa corrediça

21. Guia da broca dianteira

26. Em primeiro lugar, coloque o

elemento de contacto contra a peça de trabalho.

28. Guia da broca traseira

Modelo AF550H Pressão de ar 0,98 - 2,26 MPa (9,8 - 22,6 bar) Comprimento dos pregos 15 mm - 55 mm Capacidade de pregos 100 unidades Lubrificante para ferramentas pneumáticas ISO VG32 ou equivalente Dimensões (C X A X L) 228 mm X 61 mm X 235 mm Diâmetro mínimo da mangueira 5,0 mm ou mais Peso líquido 1,3 Kg43 roupa leve mas não folgada. As mangas devem estar apertadas ou enroladas. Não devem ser usadas gravatas. Segurança na área de trabalho

• Mantenha a área de trabalho limpa e bem iluminada. As áreas desorganizadas ou escuras convidam os acidentes.

• Não utilize a ferramenta em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou pó. Utilizar a ferramenta pode criar faíscas que poderão pegar fogo ao pó ou gases.

• Mantenha afastadas as crianças e pessoas enquanto utilizar a ferramenta. As distracções podem fazer com que perca o controlo.

• Ilumine bem a área de trabalho.

• Poderão existir normas locais relativamente ao ruído, que devem ser cumpridas mantendo os níveis de ruído dentro dos limites indicados. Em determinados casos, devem ser utilizados elementos de isolamento acústico. Dispositivos de segurança

• Certifique-se de que todos os sistemas de segurança estão a funcionar adequadamente antes de utilizar a ferramenta. A ferramenta não deve funcionar caso prima apenas o gatilho ou pressione apenas o elemento de contacto contra a madeira. Esta deve funcionar apenas ao executar ambas as acções. Faça um teste sem agrafos e com o impulsor na posição de apertado para verificar se há problemas no funcionamento.

• Não brinque com o elemento de contacto: evita o accionamento acidental, não devendo ser removido. Fixar o gatilho na posição ON (Ligado) é igualmente muito perigoso. Nunca tente apertar o gatilho. Não utilize a ferramenta se qualquer parte dos comandos estiver inoperacional, desligada, alterada ou a funcionar incorrectamente.

• Não tente manter o elemento de contacto pressionado com fita-cola ou fios. Pode provocar morte ou ferimentos graves.

• Verifique sempre o elemento de contacto conforme indicado neste manual. Os agrafos podem ser introduzidos acidentalmente se o mecanismo de segurança não estiver a funcionar correctamente.

• Quando não está a utilizar a ferramenta, trave sempre o gatilho girando a alavanca de bloqueio para a posição de LOCK (Bloqueio).

• Certifique-se de que o gatilho está travado quando a alavanca de bloqueio estiver na posição de LOCK (Bloqueio). Carregar agrafos

• Não carregue a ferramenta com pregos quando qualquer um dos comandos de funcionamento estiver activado.

• Utilize apenas agrafos especificados neste manual. A utilização de agrafos diferentes pode causar o mau funcionamento da ferramenta. Fonte de alimentação

• Nunca ligue a ferramenta a uma linha de ar comprimido, em que a pressão do ar possa exceder o intervalo de pressão do ar adequado da ferramenta, especificado na tabela “ESPECIFICAÇÕES”, em 10%. Certifique-se de que a pressão fornecida pelo sistema de ar comprimido não excede o intervalo de pressão adequado da ferramenta. Ajuste inicialmente a pressão do ar para o valor mínimo do intervalo de pressão do ar adequado.

• Utilize a ferramenta à pressão mais baixa necessária para a aplicação, de forma a evitar níveis de ruído elevados, maior desgaste e avarias resultantes.

• Nunca use a ferramenta a não ser com ar comprimido. Se utilizar gás engarrafado (dióxido de carbono, oxigénio, nitrogénio, hidrogénio, ar, etc.) ou gás combustível (hidrogénio, propano, acetileno, etc.) como fonte de alimentação, a ferramenta explodirá causando ferimentos graves.

• Desligue sempre a mangueira de ar e retire todos os agrafos: – quando sem vigilância; – antes de efectuar qualquer operação de manutenção ou reparação; – antes de eliminar qualquer obstrução; – antes de levar a ferramenta para um novo local.

• Utilize apenas o lubrificante para ferramentas pneumáticas especificado neste manual. Segurança operacional

• Antes de utilizar, verifique sempre a condição geral da ferramenta e inspeccione para ver se há parafusos soltos. Aperte-os como necessário.

• Manuseie a ferramenta com cuidado dado que há pressão muito alta dentro da mesma e pode ser perigoso se houver uma fissura causada por um manuseamento impróprio (derrubar ou bater a mesma). Não tente entalhar ou esculpir na ferramenta.

• Pare a utilização imediatamente se notar qualquer problema ou algo anormal com a ferramenta. Não deve ser utilizada uma ferramenta que não funcione correctamente.

• Não aponte a porta de ejecção a ninguém que se encontre nas proximidades. Mantenha as mãos e os pés afastados da área da porta de ejecção.

• Presuma sempre que a ferramenta contém pregos.

• Nunca aponte a ferramenta na sua direcção ou de outra pessoa, independentemente de conter pregos ou não.

• Não apresse o trabalho ou force a ferramenta. Segure com cuidado na ferramenta.

• Não active a ferramenta a não ser que a ferramenta seja colocada firmemente contra a peça de trabalho.

• Nunca segure ou transporte a ferramenta ou a entregue a alguém com o dedo no gatilho. Um disparo acidental pode provocar ferimentos graves.

• Nunca utilize pregadores marcados com a inscrição “Não utilizar em andaimes ou escadas” para aplicações específicas, por exemplo: – quando ao mudar de uma posição de trabalho para outra for preciso utilizar andaimes, degraus, escadas usadas em construção, como ripa de telhado; – ao fechar caixas ou grades; – ao fixar sistemas de segurança de transporte, como em veículos ou vagões.

• Inspeccione cuidadosamente as paredes, tecto, pisos e telhados para evitar o risco de choque eléctrico, fuga de gás, explosões, etc. que podem resultar do44 contacto dos pregos com fios ligados, condutos ou canos de gás.

• Não utilize a ferramenta para pregar cabos eléctricos. A ferramenta não é adequada para instalação de cabos eléctricos e pode danificar o isolamento dos cabos, causando choques eléctricos ou riscos de incêndio.

• Tenha cuidado e mantenha-se numa posição firme e equilibrada durante a utilização da ferramenta. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos e fixe a mangueira de ar para evitar acidentes caso a mesma se enrosque em algo ou haja um movimento brusco e súbito.

• Ao trabalhar em telhados ou outros locais altos, introduza agrafos à medida que avança. É fácil perder o equilíbrio se introduzir agrafos movendo-se para trás. Quando está a agrafar contra superfícies perpendiculares, trabalhe de cima para baixo. Assim, poderá executar a operação de agrafar com menos cansaço.

• Um agrafo poderá entortar-se ou a ferramenta poderá ficar emperrada se agrafar sobre outro agrafo por engano ou se bater num nó da madeira. O agrafo poderá sair disparado e atingir alguém ou a própria ferramenta pode reagir de modo perigoso. Coloque os agrafos com cuidado.

• Não deixe a ferramenta carregada ou o compressor de ar com pressão sob o sol durante muito tempo. Certifique-se de que poeira, areia, pedaços de madeira ou outros objectos estranhos não entram na ferramenta onde a deixar.

• Nunca tente agrafar do lado de dentro e do lado de fora ao mesmo tempo. Os agrafos podem atravessar a madeira e/ou sair disparados, apresentando um perigo muito grave. Reparações

• Efectue a limpeza e a manutenção logo após terminar o trabalho. Mantenha a ferramenta em óptimas condições. Lubrifique as peças giratórias para evitar que fiquem enferrujadas e para minimizar o desgaste devido à fricção. Limpe a poeira das peças.

• Solicite a inspecção periódica da ferramenta num centro de assistência autorizada Makita.

• Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e operações de manutenção devem ser executadas por centros de assistência Makita autorizados, utilizando sempre peças de substituição da Makita. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO deixe que o conforto ou familiaridade com o produto (obtida de uma utilização regular) substituam um cumprimento severo das regras de segurança do produto em causa. Uma UTILIZAÇÃO INCORRECTA ou não cumprimento das regras de segurança indicadas neste manual de instruções podem provocar ferimentos pessoais sérios. INSTALAÇÃO Selecção do compressor (Fig. 2)

• Seleccione um compressor que tenha ampla pressão e débito de ar para garantir uma operação com eficiência de custo. O gráfico ilustra a relação entre a frequência de pregagem, pressão aplicável e débito do ar comprimido. Por exemplo, se pregar a uma taxa de aproximadamente 60 vezes por minuto, a uma compressão de 1,76 MPa (17,6 bar), é necessário um compressor com saída de ar de 45 L/min. Se a pressão do ar fornecido exceder a pressão indicada na ferramenta, será necessário utilizar reguladores de pressão para limitar a pressão do ar de acordo com a pressão indicada para a ferramenta. Caso contrário, poderá resultar em ferimentos graves no operador da ferramenta ou em outras pessoas nas proximidades. Seleccionar a mangueira de ar AVISO:

• Utilize uma mangueira de ar robusta e de alta pressão. A pressão de ar utilizada nesta máquina de pregar é superior à de outras máquinas de pregar de utilização geral. (Fig. 3)

• Utilize uma mangueira de ar tão larga e tão curta quanto possível para garantir uma operação contínua e eficiente. PRECAUÇÃO:

• Um débito de ar reduzido do compressor ou uma mangueira de ar longa e com diâmetro pequeno em relação à frequência de pregagem pode diminuir a capacidade de funcionamento da ferramenta. Lubrificação Antes e após a utilização, lubrifique a ferramenta com lubrificante para ferramentas pneumáticas colocando duas ou três gotas no conector de ar. Para uma lubrificação adequada, a ferramenta deve ser accionada algumas vezes após a colocação do lubrificante para ferramentas pneumáticas. (Fig. 4)

FUNCIONAMENTO PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira antes de regular ou verificar a função na ferramenta. Verificar antes da utilização AVISO:

• Nunca utilize a máquina de pregar quando os elementos de segurança não estiverem a funcionar correctamente. Utilizá-la nesta condição pode provocar ferimentos pessoais e danos. Esta máquina de pregar não dispara pregos sem que estejam activados os elementos de segurança e o gatilho. Antes de pregar, verifique se os sistemas de segurança da máquina de pregar estão a funcionar correctamente, seguindo o procedimento baixo. (Fig. 5)

1. Antes de utilizar a ferramenta, certifique-se de que

não estão carregados pregos.

2. Ligue a mangueira de ar à ferramenta.45

3. Coloque a alavanca de bloqueio na posição de

4. Puxe a tampa corrediça do carregador na sua

5. Apenas puxe o gatilho.

6. Solte o dedo do gatilho e coloque o elemento de

segurança contra a peça de trabalho.

7. Retire o elemento de segurança da peça de trabalho,

puxe o gatilho e coloque o elemento de segurança contra a peça de trabalho.

8. Se a máquina de pregar funcionar entre 5 - 7, tal

significa que os elementos de segurança não estão a funcionar correctamente. (Fig. 6 e 7) Utilizar o bloqueio do gatilho A ferramenta tem um bloqueio do gatilho, de forma a evitar acidentes devido a um arranque inadvertido. O bloqueio de gatilho impede a deslocação do gatilho e o disparo da ferramenta. Para bloquear o gatilho, coloque a alavanca de bloqueio na posição “LOCK ”. Antes de pregar, coloque a alavanca de bloqueio na posição “FREE ”. Quando não estiver a ser utilizada, coloque-a sempre na posição “LOCK ” e desligue a mangueira da ferramenta. (Fig. 8 e 9) Ajustar a profundidade de penetração do prego PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira antes de regular a profundidade da pregagem. (Fig. 10 e 11) Para ajustar a penetração do prego, rode o ajustador. A penetração máxima de pregagem ocorre na posição em que o ajustador está totalmente rodado na direcção A apresentada na imagem. A penetração diminui à medida que o ajustador é rodado para a direcção B. Gancho (Fig. 12) PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira antes de mudar a posição de montagem do gancho e de o utilizar.

• Nunca pendure a ferramenta num local elevado ou à cintura, ou numa superfície potencialmente instável. O gancho é muito útil para pendurar a ferramenta temporariamente. O gancho pode ser instalado de qualquer dos lados. Quando mudar a posição de instalação, retire o parafuso do gancho. Coloque o gancho na posição pretendida e prenda-o com um parafuso. MONTAGEM PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira antes de efectuar qualquer trabalho na ferramenta.

• Carregue sempre o mesmo tipo, tamanho e comprimento uniforme de pregos quando carregar pregos no carregador. Carregar a máquina de pregar PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira antes de carregar a máquina de pregar. (Fig. 13) Pressione o manípulo e abra a tampa corrediça do carregador puxando-a para si com o manípulo pressionado. (Fig. 14) Alinhe a ponta dos pregos com as ranhuras no fundo dos carregadores e empurre os pregos para a abertura de disparo. (Fig. 15) Feche a tampa corrediça com firmeza. Feche a tampa corrediça. Adaptador de ponta PRECAUÇÃO: Bloqueie sempre o gatilho e desligue a mangueira antes de carregar a máquina de pregar. (Fig. 16) Para evitar que a superfície da peça de trabalho fique arranhada ou danificada, utilize o adaptador de mangueira. Antes de colocar o adaptador de mangueira, retire dois parafusos com a chave sextavada que fixa o guia da broca dianteira. Coloque o adaptador de mangueira de forma a que a saliência encaixe na ranhura no elemento de contacto. (Fig. 17) Guarde o adaptador de ponta quando não o utilizar. O local de armazenamento encontra-se na parte traseira da tampa corrediça. Abra ligeiramente a porta corrediça e coloque o adaptador da mangueira no suporte, com a porta corrediça ligeiramente aberta, e volte a fechá-la. Podem ser guardados dois adaptadores de mangueira. (Fig. 18) Para retirar facilmente o adaptador de mangueira do suporte, desencaixe-o com uma chave sextavada apoiada no verso da tampa corrediça. Ligar a mangueira de ar PRECAUÇÃO:

• Quando ligar a mangueira de ar, nunca coloque um dedo no gatilho. Bloqueie o gatilho e introduza a entrada de ar da mangueira de ar no conector de ar da máquina de pregar. Certifique-se de que a entrada de ar fica bem bloqueada no lugar quando instalada no conector de ar. Deve ser instalada uma união da mangueira na ou perto da ferramenta, de forma a que o depósito de pressão descarregue quando a união do fornecimento de ar for desligada. FUNCIONAMENTO PRECAUÇÃO:

• Antes de puxar o gatilho, certifique-se sempre de que coloca em primeiro lugar o elemento de contacto contra a peça de trabalho. (Fig. 19) Para pregar, coloque a alavanca de bloqueio na posição “FREE ”. Coloque o elemento de contacto contra a peça de trabalho e puxe o gatilho. (Fig. 20) Mecanismo anti-accionamento A ferramenta está equipada com um mecanismo anti- accionamento.46 Quando o mecanismo estiver activado devido à falta de pregos, carregue mais pregos para continuar a operação. Máquina de pregar encravada PRECAUÇÃO:

• Antes de desobstruir a ferramenta, bloqueie sempre o gatilho, desligue a mangueira de ar e retire os pregos do carregador. (Fig. 21) Abra a tampa corrediça e retire pregos do carregador. Prima a extremidade curta da chave sextavada e retire-a do suporte. (Fig. 22) Utilizando a chave sextavada, retire os dois parafusos que fixam o guia da broca dianteira. Retire os pregos encravados da ranhura-guia de pregos que surgiu. Quando for difícil retirar os pregos encravados, retire os dois parafusos com a chave sextavada, que fixam o guia da broca traseira. De seguida, retire-os. Pregos (Fig. 23) Manuseie as bobinas de pregos e a respectiva caixa com cuidado. Se manusear as bobinas de pregos descuidadamente, estas podem ficar deformadas ou os respectivos conectores podem quebrar, causando um reabastecimento deficiente de pregos. Evite guardar os pregos em lugares muito húmidos ou muito quentes ou em lugares expostos à luz solar directa. (Fig. 24) MANUTENÇÃO PRECAUÇÃO:

• Bloqueie sempre o gatilho e desligue a mangueira de ar antes de tentar executar qualquer inspecção ou manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras. Manutenção da máquina de pregar (Fig. 25) Antes de utilizar, verifique sempre a condição geral da ferramenta e inspeccione para ver se há parafusos soltos. Aperte-os como necessário. (Fig. 26) Com a ferramenta desligada, faça uma inspecção diária para assegurar um movimento livre do elemento de contacto e do gatilho. Não use a ferramenta se o elemento de contacto ou o gatilho estiver a colar ou a prender. Purgar o ar da ferramenta (Fig. 27) Desligue a mangueira da ferramenta. Coloque a ferramenta de forma a que a saída de ar fique virada para o chão. Purgue o máximo de ar possível. Limpar a ferramenta Retire o pó utilizando um soprador de ar. Tampa (Fig. 28) Quando não estiver a ser utilizada, bloqueie o gatilho e desligue a mangueira. De seguida, tape a porta de saída de ar com a tampa. (Fig. 29) Se não for utilizar a ferramenta por um longo período de tempo, lubrifique a ferramenta com lubrificante para ferramentas pneumáticas e guarde-a num local seguro. Evite expor à luz solar directa e/ou a ambientes quentes ou húmidos. (Fig. 30) Manutenção do compressor e mangueira de ar (Fig. 31) Depois da utilização, drenar sempre o depósito do compressor. Se entrar humidade na ferramenta, poderá afectar o desempenho ou causar falha da ferramenta. Mantenha a mangueira de ar afastada de calor (acima de 60 °C ou 140 °F) e de produtos químicos (diluentes, ácidos fortes ou álcalis). Além disso, coloque a mangueira longe de obstáculos nos quais a mesma possa ser presa perigosamente durante a utilização. As mangueiras também devem ser direccionadas para longe de arestas aguçadas ou áreas que possam causar danos ou abrasão. (Fig. 32) Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, reparações, operações de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados e, no caso de substituição de peças, estas devem ser igualmente Makita.

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país. Ruído ENG905-1 Os níveis acústicos ponderados A típicos foram determinados segundo a EN792: Nível de pressão sonora (L

): 74 dB (A) Imprecisão (K): 3 dB (A) O nível de ruído quando em funcionamento pode exceder os 80 dB (A). Use protecção para os ouvidos. Vibração ENG904-2 O valor total das vibrações determinado de acordo com a EN792: Emissão de vibração (a

ou menos Imprecisão (K): 1,5 m/s

• O valor da emissão de vibração declarado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode também ser utilizado numa avaliação preliminar de exposição.47 AVISO:

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor de emissão declarado, dependendo da forma como a ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança, para proteger o operador, que são baseadas numa estimativa de exposição nas condições reais de utilização (tendo em conta todas as partes do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a trabalhar ao ralenti, além do tempo de utilização). Apenas para os países europeus ENH003-14 Declaração de conformidade CE A Makita Corporation, na qualidade do fabricante responsável, declara que a(s) máquina(s) Makita seguinte(s): Designação da máquina: Agrafador de agrafos e pregos pneumático N.º de modelo/Tipo: AF550H são produzidas em série e estão em conformidade com as Directivas Europeias seguintes: 2006/42/EC E são fabricadas de acordo com os documentos de normas ou normalizados seguintes: EN792 A documentação técnica é mantida por: Makita International Europe Ltd. Technical Department, Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra
