Tipo de produto	Toca-discos de vinil
Marca	Prixton
Modelo	Studio Deluxe
Dimensões (aprox.)	42 x 35 x 12 cm
Peso (aprox.)	3,5 kg
Alimentação	Adaptador de corrente contínua 5 V
Velocidades de reprodução	33, 45, 78 rotações/min
Funções principais	Reprodução de vinil, USB/SD, Bluetooth, rádio FM, entrada AUX, gravação USB/SD
Parada automática	Sim, comutável ON/OFF
Alto-falantes integrados	Sim
Saída de áudio externa	Conector RCA (LINE OUT) esquerdo e direito
Antena FM	Integrada, desdobrável
Conectividade	Bluetooth, USB, cartão TF (SD), AUX 3,5 mm
Manutenção	Limpar os discos com um pano antiestático; substituir a cabeça de leitura a cada 250 horas aproximadamente; limpar a cabeça de leitura com uma escova macia embebida em álcool
Substituição da cabeça de leitura	Sim, peça de reposição disponível
Garantia	2 anos
Acessórios inclusos	Tampa antipoeira, adaptador de corrente

Perguntas frequentes - Studio Deluxe Prixton

Como ligar o toca-discos Prixton Studio Deluxe?

Gire o botão de alimentação localizado na parte frontal. Este botão também controla o volume. O visor digital LED acende.

Como selecionar a velocidade de reprodução de um disco de vinil?

Use o botão de velocidade ao lado do prato para escolher entre 33, 45 ou 78 rotações/min, de acordo com seu disco.

Por que o toca-discos não para no final do disco?

Verifique o botão de parada automática (Auto Stop ON/OFF). Se estiver em OFF, o toca-discos continua girando. Coloque em ON para uma parada automática.

Como conectar um smartphone via Bluetooth?

Certifique-se de que o braço de leitura está em seu suporte. Pressione a tecla 'M' para selecionar o modo Bluetooth. Ative o Bluetooth no seu smartphone, procure por 'Prixton Studio Deluxe' e conecte-se.

Como gravar um vinil em um pendrive?

Insira o pendrive. Pressione 'M' para mudar para o modo PHONO. Mantenha a tecla 'M' pressionada até que 'REC' seja exibido. Pressione PLAY/PAUSE para iniciar a gravação. Para parar, mantenha 'M' até 'STOP', depois pressione PLAY/PAUSE.

Como ouvir o rádio FM?

Levante o braço e coloque-o em seu suporte. Pressione 'M' para selecionar o modo FM. Pressione e segure PLAY/PAUSE para uma varredura automática das estações. Use os botões de faixa anterior/seguinte para navegar.

O que fazer se a agulha pula ou o braço desce muito rápido?

O mecanismo de descida deve ser lubrificado. Abaixe manualmente a peça indicada (veja o manual) várias vezes para distribuir o lubrificante. Se o problema persistir, aplique um spray lubrificante multiuso em pequena quantidade.

Como substituir a cabeça de leitura?

Empurre o dispositivo de travamento para liberar o braço. Desprenda a cabeça de leitura do cartucho, retire-a delicadamente, depois instale uma nova fixando firmemente os cabos de áudio.

Posso conectar alto-falantes externos?

Sim, use os conectores LINE OUT (RCA) na parte traseira: vermelho para o canal direito, branco para o esquerdo. Conecte-os à entrada de áudio do seu amplificador ou alto-falantes.

Como limpar o toca-discos?

Limpe os discos com um pano antiestático. Para a cabeça de leitura, use uma escova pequena e macia embebida em álcool, escovando de trás para frente. Substitua a cabeça a cada 250 horas aproximadamente.

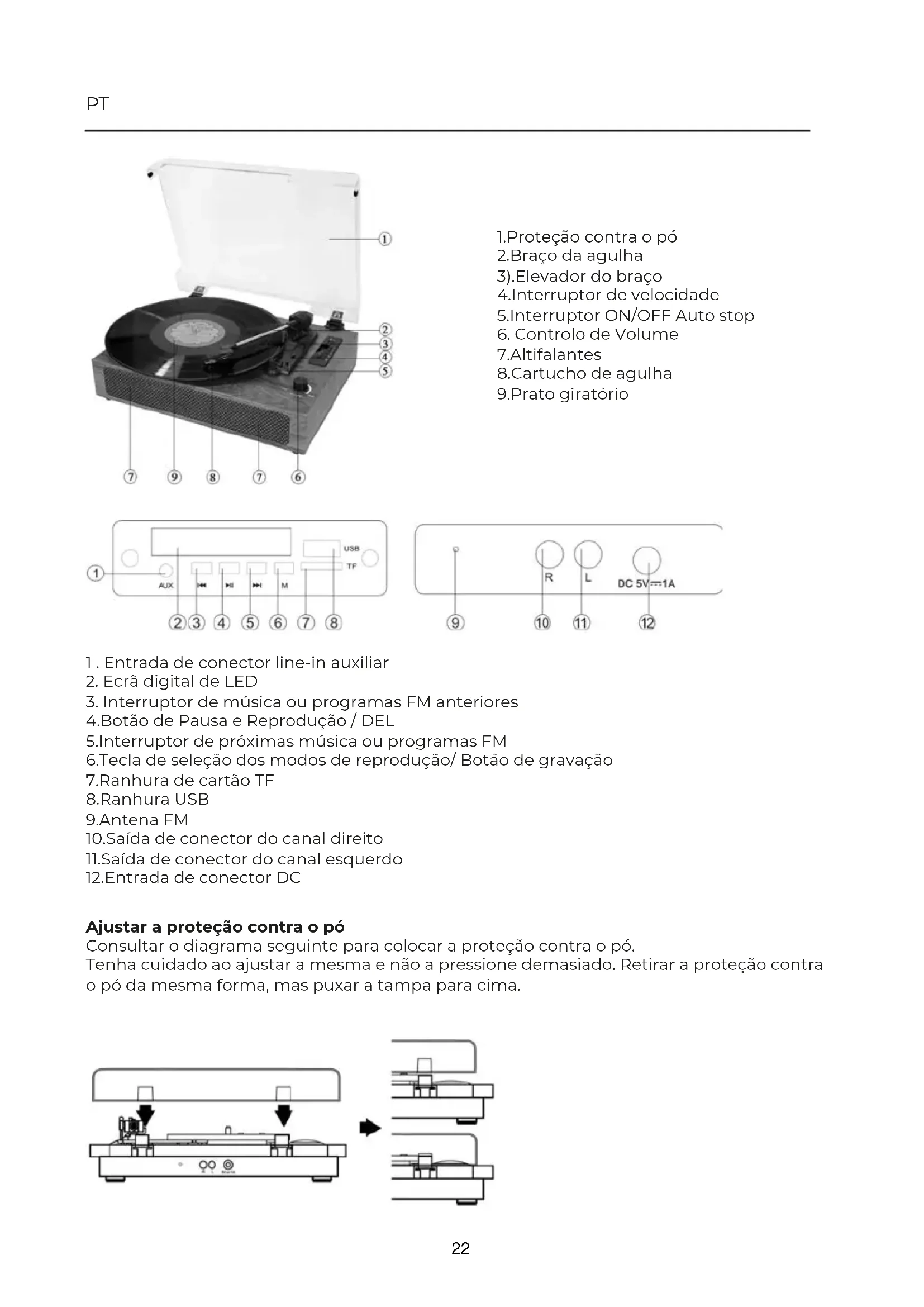

MANUAL DE UTILIZADOR Studio Deluxe Prixton

Entrar al modo phono: Pulse la tecla "M" para entrar al modo PHONO.

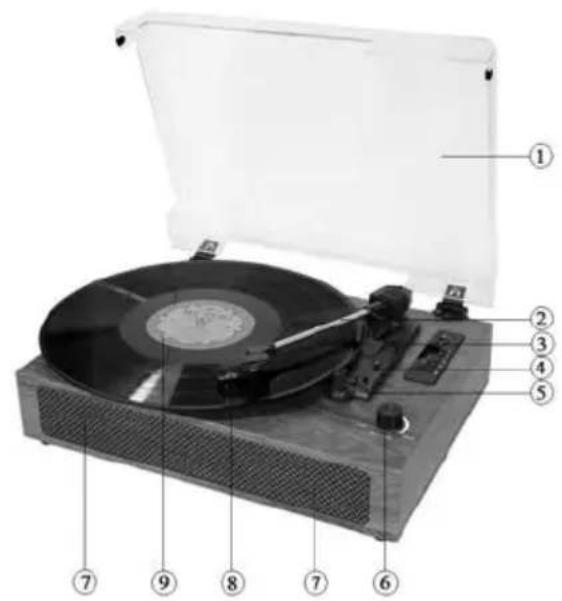

1. Proteção contra o pó
   2.Braço da agulha
   3).Elevador do braço
   4.Interruptor de velocidade
   5.Interruptor ON/OFF Auto stop
2. Controlo de Volume
3. Altifalantes
   8.Cartucho de agulha
4. Prato giratório

1. Entrada de conector line-in auxiliar
2. Ecrã digital de LED
3. Interruptor de música ou programas FM anteriores
   4.Botão de Pausa e Reprodução / DEL
   5.Interruptor de próximas música ou programas FM
   6.Tecla de seleção dos modos de reprodução/ Botão de gravação
   7.Ranhura de cartão TF
   8.Ranhura USB
   9.Antena FM
   10.Saída de conector do canal direito
   11.Saída de conector do canal esquerdo
   12.Entrada de conector DC

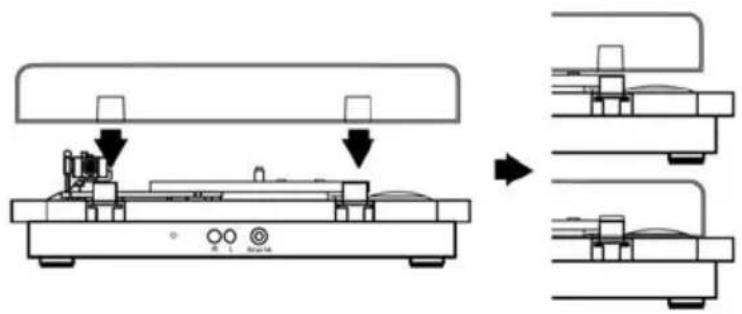

Ajustar a proteção contra o pó

Consultar o diagrama seguinte para colocar a proteção contra o pó.

Tenha cuidado ao ajustar a mesma e não a pressione demasiado. Retirar a proteção contra o pó da mesma forma, mas puxar a tampa para cima.

Configuração: Coloque o seu gira-discos num local seguro onde esteja protegido dos elementos e de possíveis quedas.

Ligação elétrica: Ligue à eletricidade através do transformador de 5V CC.

Levante a tampa: Levante a tampa e mantenha-a aberta quando em utilização. A cobertura de proteção para o pó pode ser colocada quando o disco está em funcionamento.

Ligara: Ligue o interruptor de alimentação. Queira notar que este também controla o volume.

Entrar em modo phono: Pressione a tecla "Play mode select key" para entrar em modo PHONO.

Seleção de velocidade : Através do interruptor de velocidade selecione a velocidade de entre 33, 45 e 78 rpm de acordo com a velocidade do disco.

Inseriro disco: Retire cuidadosamente o disco da sua capa e coloque-o no prato do gira-discos.

Mover a agulha: Retire o protector de agulha, solte o fecho do braço de tonalidade e levante o braço de tonalidade braço a braço, mova lenta e suavemente a agulha sobre o disco, colocando-a na parte mais exterior do disco.

Colocar a agulha: Assim que a agulha estiver sobre o disco, usar o elevador de braços pressionar o braço tonificador para baixo e colocar a agulha por baixo do disco.

Desfrutar da sua música: Uma vez concluídos os passos acima, então o disco de vinil começará a tocar. (a mesa giratória pára automaticamente se o interruptor de paragem automática estiver na posição ON quando a agulha tiver alcançado o fim do disco de vinil. Se o interruptor estiver na posição OFF, então continuará a girar até que o braço de tonalidade seja movido).

Terminar: Quando terminar, levante o braço de leitura e coloque-o no descanso, desligando o gira-disco no Interruptor de alimentação. (o gira-discos irá parar automaticamente caso o interruptor de paragem automática estiver na posição de LIGADO. No caso de o interruptor estar na posição de DESLIGADO, então este irá continuar a girar até que o braço de leitura seja movido.)

Ligação a um sistema sonoro externo: Ligue o cabo de áudio R C A (não fornecido) à tomada de SAÍDA DE ÁUDIO na parte traseira do gira-discos. Ligue a outra ponta do cabo à ENTRADA DE ÁUDIO do amplifica-dor. Ficha vermelha na saída do canal R. Ficha branca na saída do canal L.

Função USB /TF: (levante o braço de leitura e coloque-o no descanso) Insira a sua unidade US B ou cartão TF. Aguarde uns segundos e a reprodução de música por US B ou TF irá iniciar. A utilização desta função irá parar automaticamente outras funções em utilização. Se quiser tocar a música gravada, prima brevemente "M" após USB/TF.

Gravação USB/TF: Prima a tecla "Play mode select" para entrar no modo PHONO. Inserir a pen USB ou cartão TF e manter premida a tecla "M" até aparecer "REC" no ecrã, depois premir a tecla "PLAY/PAUSE" para iniciar a gravação, o "REC" pisca durante a gravação. Manter premida a tecla "M" até aparecer "STOP" no ecrã, depois premir a tecla "PLAY/PAUSE" para parar a gravação. Se quiser reproduzir a música gravada imediatamente, prima brevemente o botão "M" para entrar no modo "USB/TF" e clique no botão "Previous music", depois começará a tocar.

Função bluetooth: (levante o braço de leitura e coloque-o no descanso) Entrar no modo Bluetooth directamente após ligar este dispositivo. Prima a tecla "M" para seleccionar o modo Bluetooth sob o outro modo. Prima a tecla "M" para seleccionar o modo Bluetooth sob outro modo. Assegure-se que o dispositivo Bluetooth disponível está em modo de emparelhamento. Seleccione e clique no nome de Bluetooth correto para iniciar a ligação.

Função FM: (Levante o braço de leitura e coloque-o no descanso) Pressione a tecla "M" para selecionar o modo FM. Pressione por alguns segundos "PLAY/PAUSE" para AUTO SCAN, pressione brevemente "PLAY/PAUSE" para STOP SCAN

Eliminar a música atual: Quando desejar eliminar música gravada, pressione e mantenha pressionado o botão "REPRODUZIR/PAUSA" até que o visor apresente a mensagem "DEL" e clique no botão "REPRODUZIR/PAUSA" uma vez mais para confirmar. A música que estiver a ser reproduzida será eliminada.

Função entrada aux: (Levante o braço de leitura e coloque-o no descanso)

Ligue o cabo de Entrada Aux (Queira notar que enquanto o cabo estiver ligado as restantes funções não irão funcionar).

Substituição da agulha: Pressione para trás o fecho do braço de leitura para o soltar. Solte e retire a agulha do cartucho e substitua-a por uma nova.

Instalar um novo cartucho de agulha: Nota: Queira ter o máximo de cuidado aquando da realização desta operação de forma a evitar que o braço de leitura e os cabos de áudio sofram danos. Solte cuidadosamente o cartucho do braço de leitura.

Puxe cuidadosamente os cabos de áudio que estão ligados ao cartucho. Substitua por um cartucho novo, assegurando-se que os cabos de áudio estão ligados em segurança e de seguida ligue o cartucho ao braço de leitura.

É aconselhável limpar os seus discos com um pano anti-estático para poder usufruir em pleno dos mesmos e conferir-lhes uma vida útil superior.

Pelo mesmo motivo devemos salientar que a agulha deverá ser substituída periodicamente (aproximadamente a cada 250 horas). Limpe a agulha de vez em quando com um pincel muito suave imbuído em álcool. (Limpando o cartucho de trás para a frente)

Ao transportar o seu gira-discos não se esqueça de

Colocar novamente a tampa de proteção sobre a agulha. Colocar o trinco de segurança no braço de leitura.

Nota

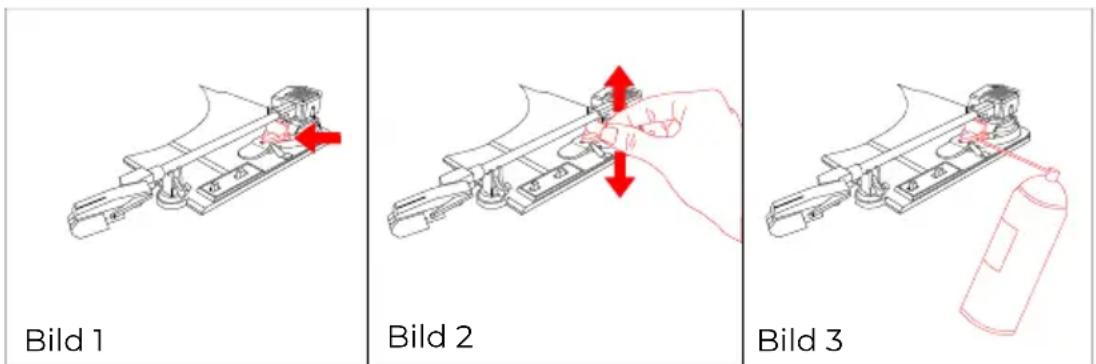

Como mostrado na imagem 1, a peça assinalada deve ser devidamente lubrificada internamente para permitir que o braço faça uma descida lenta a partir do momento em que a alavanca é acionada. Se a descida for demasiado lenta, isto pode fazer com que a leitura da música não soe como deveria nos primeiros momentos de contacto entre a agulha e o disco, e pode fazer com que a agulha salte até que o braço tenha completado a sua descida. Para resolver este problema, com a alavanca baixada, levante e baixe manualmente a peça assinalada (imagem 2) várias vezes. Isto permitirá que o lubrificante interno seja distribuído e que a velocidade de descida do braço seja corrigida. Se, após esta operação, isso continuar a acontecer, pode aplicar uma quantidade muito pequena de spray lubrificante multiusos na área indicada (imagem 3).

Política de garantia

Em cumprimento do estabelecido no Decreto-Lei n.º 84/2021

https://dre.pt/dre/detalhe/decreto-lei/84-2021-172938301, colocamos à disposição dos interessados toda a informação necessária para poder exercer todos os direitos de desistir de acordo com as normas contidas nesta lei, dando por cumpridos os requisitos que a lei exige ao vendedor no contrato de venda.

As características técnicas e eléctricas que aqui se indicam podem ser válidas para outras unidades semelhantes às nossas e poderão ser trocadas sem aviso prévio com o objetivo de oferecer um equipamento melhor.

Declaração De Conformidade Simplificada

Pela presente, a La Trastienda Digital SL, na qualidade de proprietária da marca comercial Prixton, com sede no Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que o tipo de equipamento radioelétrico que de seguida se expõe:

MARCA	MODELO DESCRIÇÃO		CATEGORIA
PRIXTON	STUDIO DELUXE	RECORD PLAYER	AUDIO

Está em conformidade com a Diretiva 2014/53/UE do Parlamento Europeu e do Conselho de 16 de abril de 2014.

O texto completo da declaração UE de conformidade pode ser consultado no seguinte endereço Web:

www.prixton.com

LA TRASTIENDA DIGITAL
