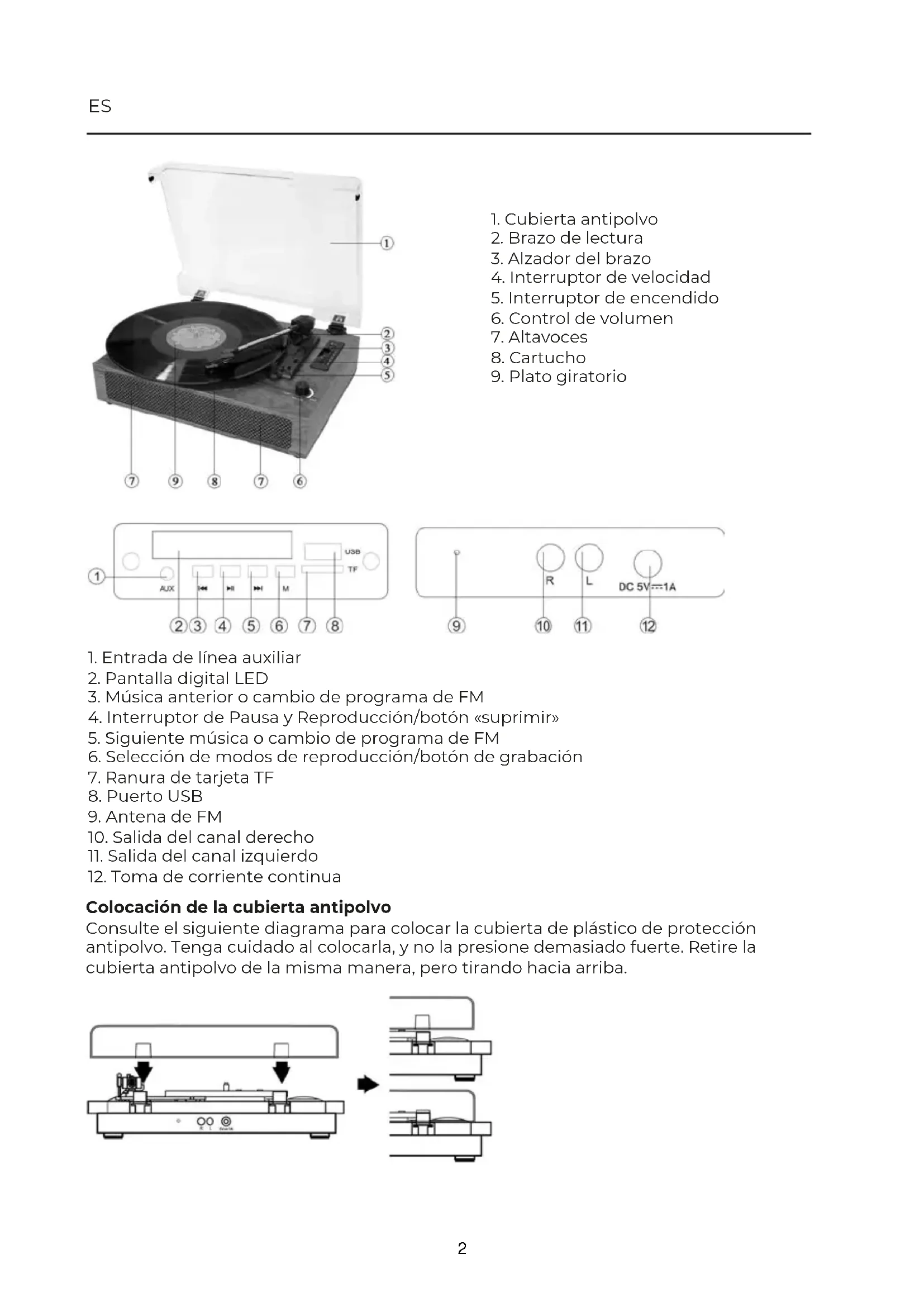

MANUAL DE USUARIO Studio Deluxe Prixton

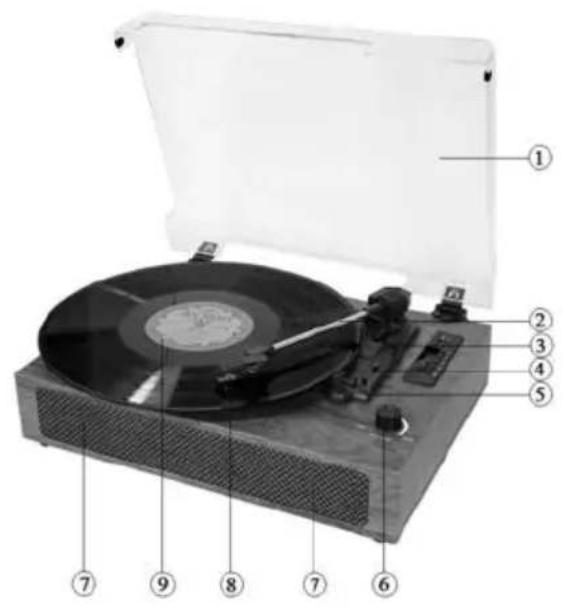

3. Alzador del brazo

4. Interruptor de velocidad

5. Interruptor de encendido

6. Control de volumen

1. Entrada de línea auxiliar

2. Pantalla digital LED

3. Música anterior o cambio de programa de FM

4. Interruptor de Pausa y Reproducción/botón «suprimir»

5. Siguiente música o cambio de programa de FM

6. Selección de modos de reproducción/botón de grabación

10. Salida del canal derecho

11. Salida del canal izquierdo

12. Toma de corriente continua

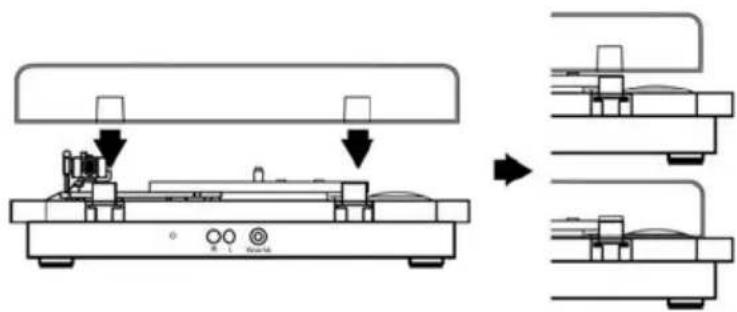

Colocación de la cubierta antipolvo Consulte el siguiente diagrama para colocar la cubierta de plástico de protección antipolvo. Tenga cuidado al colocarla, y no la presione demasiado fuerte. Retire la cubierta antipolvo de la misma manera, pero tirando hacia arriba. 2Preparación: Coloque su giradiscos en una ubicación segura, protegida de los elementos y de posibles caídas. Conexión a la corriente: Conecte la corriente utilizando el adaptador DC de 5V. Levante la tapa: La cubierta transparente puede bajarse mientras se reproduce el vinilo. Encendido: Gire el mando de encendido. Tenga en cuenta que también controla el volumen. Entrar al modo phono: Pulse la tecla “M” para entrar al modo PHONO. Seleccione la velocidad: Cambie el selector de velocidad a la más adecuada entre 33, 45 y 78 rpm de acuerdo con la velocidad del vinilo. Coloque el disco: Saque cuidadosamente el disco de vinilo de su funda y colóquelo en el plato giradiscos. Coloque la aguja: Retire el protector de la aguja, libere el bloqueo del brazo y levante el brazo con el alzador, libere el gancho del brazo, muévalo despacio y con cuidado hacia el disco, colocando la aguja sobre la parte exterior del mismo. Baje la aguja: Una vez la aguja esté sobre el disco, utilice el alzador de brazo presione hacia abajo el brazo y ponga la aguja sobre el vinilo. Disfrute su música: Una vez completados los pasos anteriores, el vinilo empezará a reproducirse. Al terminar: Levante el brazo y colóquelo sobre su soporte. Apague el tocadiscos utilizando el selector de encendido. Si el selector de autostop está conectado, el plato se detendrá automáticamente. Si el selector está desconectado el plato continuará girando hasta que coloque el brazo sobre su soporte. Conexión de un sistema de sonido externo: Conecte un cable de audio RCA (no incluido) al conector AUDIO LINE OUT en la parte posterior del tocadiscos. Conecte el otro extremo del cable a una conexión AUDIO INPUT en el amplificador. -Enchufe el cable rojo en el canal R. -Enchufe el cable blanco en el canal L. Funciones USB/TF: Levante el brazo y colóquelo sobre su soporte. Inserte la memoria USB o tarjeta TF. Espere unos segundos hasta que comience la reproducción del contenido de la memoria USB o tarjeta TF. Al utilizar esta función, el resto se detendrán automáticamente. Si quiere reproducir la música grabada, pulse brevemente la tecla “M” después del USB/TF. Función bluetooth: Levante el brazo y colóquelo sobre su soporte. -Entre al modo Bluetooth directamente tras encender el dispositivo. Pulse la tecla “M” para seleccionar el modo Bluetooth bajo el otro modo. -Asegúrese de que el dispositivo Bluetooth está en modo emparejamiento. -Seleccione el nombre adecuado para conectar el Bluetooth. Grabación USB/TF: Mantenga pulsada la tecla “Play mode select” para entrar al modo PHONO. Introduzca la tarjeta TF o la memoria USB y mantenga pulsada la tecla "M" hasta que aparezca en la pantalla "REC", a continuación pulse la tecla "PLAY/PAUSE" para comenzar la grabación, en la pantalla aparecerá “REC” mientras se graba. Mantenga pulsado el botón “M” hasta que en la pantalla aparezca “STOP”, luego pulse el botón “PLAY/PAUSE” para dejar de grabar. Si quiere reproducir la música grabada inmediatamente, pulse la tecla “M” para entrar al modo “USB/TF” y haga click en el botón “Música Previa”, tras lo que empezará a reproducir. Función FM: Levante el brazo y colóquelo sobre su soporte. Pulse el botón «M» para seleccionar el modo FM. Mantenga pulsado el botón “PLAY/PAUSE” para el AUTO SCAN, pulse brevemente el botón “PLAY/PAUSE” para pararlo. Eliminar la música actual: Si desea eliminar la música grabada mantenga pulsado el botón «play/pause» hasta que la pantalla muestre DEL, y pulse de nuevo el botón «play pause» para confirmar. La música que se esté reproduciendo en ese momento se eliminará. Entrada auxiliar: Levante el brazo y colóquelo sobre su soporte. Conecte el cable auxiliar (tenga en cuenta que se detendrán el resto de funciones al hacerlo). Sustitución de la aguja: Libere el brazo de su gancho. Libere y retire la aguja de la cápsula, sustitúyala por una nueva. 3Nota Como se muestra en la imagen 1, la pieza señalada debe de estar correctamente lubricada internamente para poder permitir al brazo realizar un lento descenso desde que se acciona la palanca. En el caso de que dicho descenso sea demasiado lento podría provocar que en los primeros instantes de contacto de la aguja con el disco, la lectura de la música no suene como debería pudiendo hacer que la aguja salte hasta que el brazo haya completado el descenso completamente. Para solventarlo, con la palanca bajada, suba y baje manualmente (imagen 2), repetidas veces la pieza señalada. Esto permitirá repartir el lubricante interno y la velocidad de descenso del brazo se corrija. Si tras esta operación aun persistiese este suceso, puede aplicar muy suavemente una cantidad muy pequeña de spray lubricante multiusos en la zona indicada (imagen 3). Imagen 1 Imagen 2 Imagen 3 Instalación de una cápsula nueva: Nota: Tenga la máxima precaución al realizar esta operación para evitar daños al brazo y el cableado. Libere cuidadosamente la cápsula del brazo. Desconecte con suavidad los cables de la cápsula. Coloque la cápsula nueva. Asegúrese de que los cables están correctamente conectados antes de colocar la cápsula de nuevo en el brazo. Recomendamos limpiar sus discos con un paño anti estático para obtener un máximo rendimiento y aumentar su durabilidad. También debemos mencionar que, así como la aguja debe reemplazarse periódicamente (aproximadamente cada 250 horas de repro- ducción), también es conveniente limpiarla de vez en cuando con un pincel muy suave empapado en alcohol. Mueva el pincel sobre la cápsula de atrás hacia adelante. Al transportar su tocadiscos, no olvide: Colocar el capuchón protector sobre la aguja. Bloquear el brazo. 4Política de garantía En cumplimiento de lo establecido en el art. 16.7 del Real Decreto-ley 7/2021, de 27 de abril. Ref. BOE-A-2021-6872, se pone a disposición de los interesados, accediendo a www.prix- ton.com, cuanta información sea necesaria para ejercer los derechos de desistimiento atendiendo a los supuestos que recoge dicha ley, dando por cumplidas las exigencias que esta demanda de la parte vendedora en el contrato de venta. Las características técnicas y eléctricas que aquí se brindan corresponden a unidades típicas y podrían cambiarse sin previo aviso con el fin de proveer un mejor equipo. Declaración ue de conformidad simplificada Por la presente, La Trastienda Digital SL como propietaria de la marca comercial Prixton, ubicada en Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que el tipo de equipo radioeléctrico que a continuación se expone: Es conforme con la Directiva 2014/53/UE del Parlamento Europeo y del consejo de 16 de abril de 2014. El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente: www.prixton.com
