MANUALE UTENTE Studio Deluxe Prixton

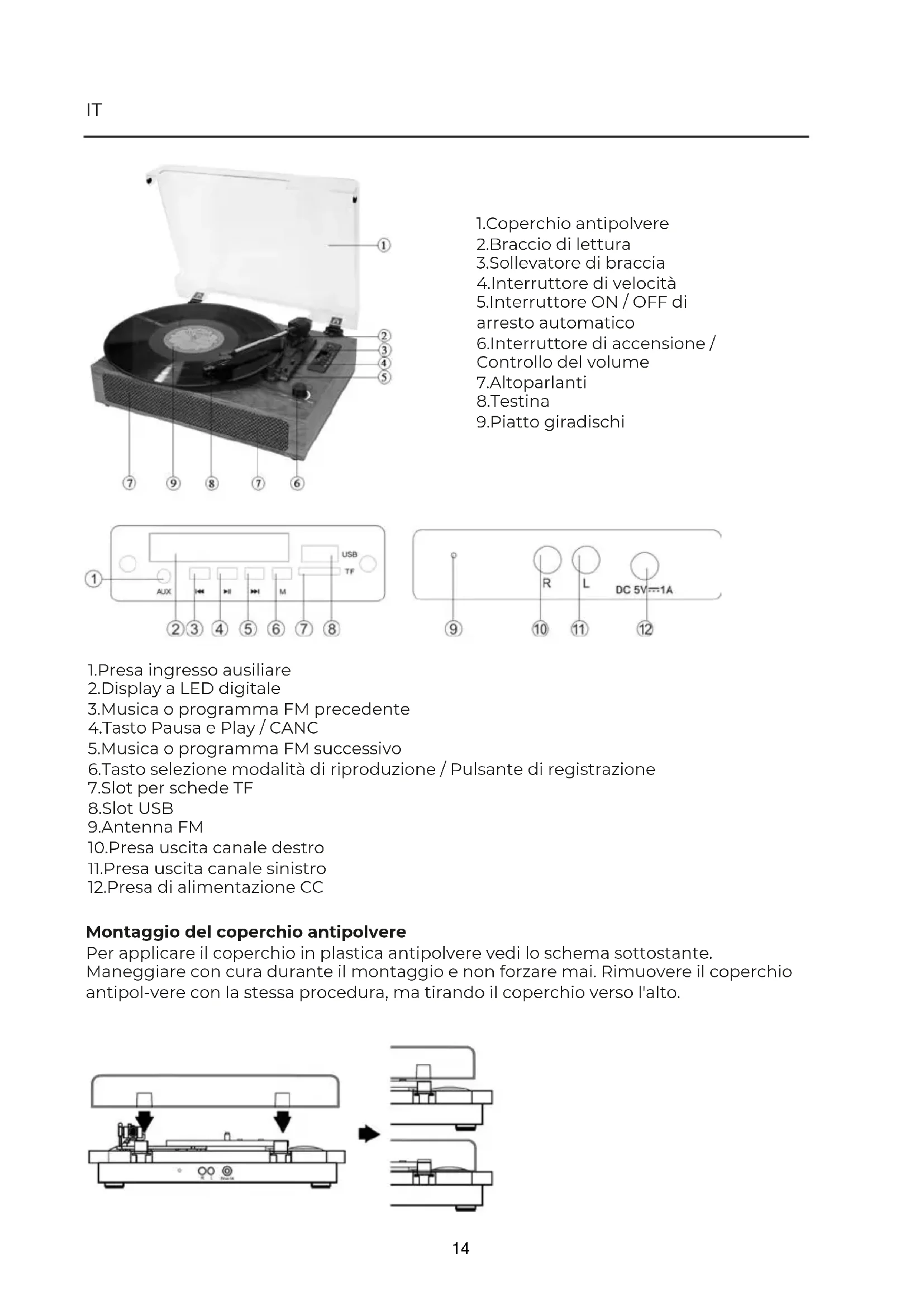

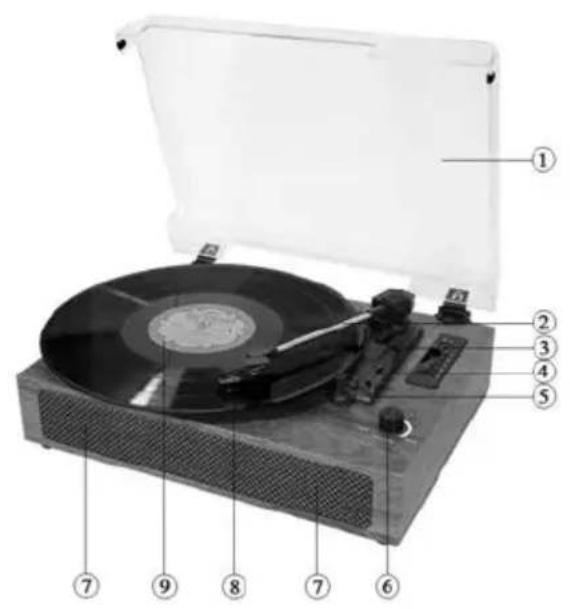

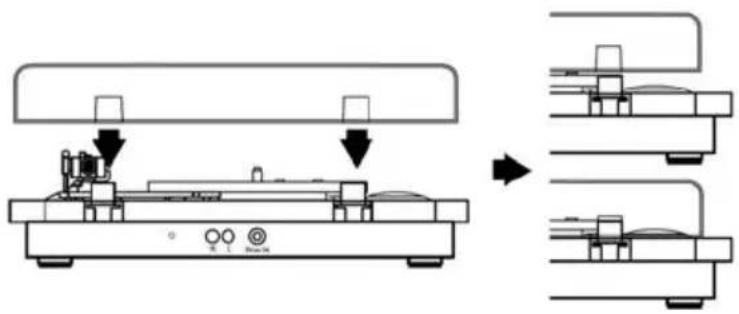

AUDIO RECORD PLAYER 13IT 1.Coperchio antipolvere 2.Braccio di lettura 3.Sollevatore di braccia 4.Interruttore di velocità 5.Interruttore ON / OFF di arresto automatico 6.Interruttore di accensione / Controllo del volume 7.Altoparlanti 8.Testina 9.Piatto giradischi 1.Presa ingresso ausiliare 2.Display a LED digitale 3.Musica o programma FM precedente 4.Tasto Pausa e Play / CANC 5.Musica o programma FM successivo 6.Tasto selezione modalità di riproduzione / Pulsante di registrazione 7.Slot per schede TF 8.Slot USB 9.Antenna FM 10.Presa uscita canale destro 11.Presa uscita canale sinistro 12.Presa di alimentazione CC Montaggio del coperchio antipolvere Per applicare il coperchio in plastica antipolvere vedi lo schema sottostante. Maneggiare con cura durante il montaggio e non forzare mai. Rimuovere il coperchio antipol-vere con la stessa procedura, ma tirando il coperchio verso l'alto. 14Set-up : Collocare il giradischi in un luogo sicuro dove sarà protetto dagli elementi esterni o da possibili cadute. Alimentazione elettrica: collegare l'alimentazione tramite un adattatore a 5V CC Sollevare il coperchio antipolvere: Sollevare il coperchio antipolvere e tenerlo aperto. Il coperchio antipolvere può essere abbassato quando si suona il disco in vinile. Accensione : accendere tramite l'interruttore di alimentazione; questo interruttore controlla anche il volume. Entrare nella modalità phono: Premere il "tasto di selezione della modalità di riproduzi- one" per entrare nella modalità PHONO. Selezione della velocità: Seleziona la velocità tra 33, 45 e 78 giri attraverso l'interruttore di velocità secondo la velocità del disco in vinile. Inserire il disco: Estrarre con cura il disco dalla sua custodia e metterlo sulla piastra del giradischi. Spostare la testina: Togliere la protezione dell'ago, rilasciare il blocco del braccio di tono e sollevare il braccio di tono con il sollevatore del braccio, spostare lentamente e delicata- mente l'ago sul disco, mettendolo sulla parte più esterna del disco. Abbassare la puntina: Una volta che l'ago è sopra il disco, usa il sollevatore del braccio per premere verso il basso il braccio del tono e mettere l'ago sotto il disco. Ascoltare la musica: Una volta completati i passaggi di cui sopra, il disco in vinile inizierà a suonare. (il giradischi si fermerà automaticamente se l'interruttore auto-stop è in posizione ON quando la puntina ha raggiunto la fine del disco in vinile. Se l'interruttore è in posizione OFF, allora continuerà a girare fino a quando il braccio del giradischi non verrà spostato). Chiusura : alla fine del disco, alzare il braccio della testina e riportarlo sul supporto in posizione di fermo, quindi spegnere l'interruttore di accensione. (Il giradischi si fermerà automaticamente se l'interruttore di arresto automatico si trova in posizione ON. Se l'interrut-tore è in posizione OFF, continuerà a girare fino a quando il braccio della testina non viene spostato.) Connessione a un sistema audio esterno: Collegare un cavo audio RCA (non in dotazi- one) alle prese AUDIO LINE OUT sul retro del giradischi. Collegare l'altra estremità del cavo a un INGRESSO AUDIO sull'amplificatore. Inserire il connettore rosso del canale R. Inserire il connettore bianco del canale L. Funzione USB/TF: (Sollevare il braccio della testina e metterlo sul supporto di fermo) Inserire il disco USB o la scheda TF. Attendere qualche secondo, la musica USB o TF inizierà. Attivando questa funzione, le altre funzioni si fermeranno automaticamente. Se volete riprodurre la musica registrata, premete brevemente "M" dopo il lavoro USB/TF. Registrazione USB / TF: Premere il "Play mode select key" per entrare in modalità PHONO. Inserire la chiavetta USB o la scheda TF e tenere premuto il tasto "M" fino a quando "REC" appare sullo schermo, poi premere il tasto "PLAY/PAUSE" per iniziare la registrazione, la scritta "REC" lampeggia durante la registrazione. Tenere premuto il tasto "M" finché sullo schermo non appare "STOP", poi premere il tasto "PLAY/PAUSE" per fermare la registrazione. Se si desidera riprodurre immediatamente la musica registrata, premere brevemente il pulsante "M" per entrare in modalità "USB/TF" e cliccare il pulsante "Previous music", quindi inizierà a suonare. Funzione bluetooth: (Sollevare il braccio della testina e metterlo sul supporto di fermo)En- trare in modalità Bluetooth direttamente dopo aver acceso questo dispositivo. Premere il tasto "M" per selezionare la modalità Bluetooth sotto l'altra modalità. Assicurarsi che il dispositivo Bluetooth disponibile sia in "modalita accoppiamento". Scegliere e cliccare il nome corretto del Bluetooth per connettersi. Funzione FM: (Sollevare il braccio della testina e metterlo sul supporto di fermo) Premere il tasto "M" per selezionare la modalita FM. Premere a lungo "PLAY/PAUSE" per AUTO SCAN, premere brevemente "PLAY/PAUSE" per STOP SCAN. Cancellare la musica corrente: Quando si vuole cancellare la musica del registratore, premere e tenere premuto il pulsante "PLAY/ PAUSE" fino a quando compare "DEL", quindi cliccare nuovamente sul pulsante "PLAY/ PAUSE" per confermare, la musica in riproduzione verra rimossa. 15Aux in funzione: (Sollevare il braccio della testina e metterlo sul supporto di fermo) lnserire il cavo Aux in (si tenga presente che le altre funzioni non funzioneranno mentre il cavo è inserito). Sostituzione della puntina: Sbloccare il fermo del braccio spingendolo indietro. Sbloccare e rimuovere la puntina dalla testina, quindi sostituirla con una nuova. Installare una nuova testina: Nota: fare molta attenzione durante l'esecuzione di questa operazione per evitare di danneggi-are il braccio e i cavi della linea audio. Rimuovere delicatamente la testina dal braccio. Estrarre delicatamente i cavi audio collegati alla testina. Sostituire con una nuova testina, assicurarsi che i cavi audio siano montati salda-mente e quindi connetterli nuovamente al braccio. Si consiglia di pulire i dischi con un panno antistatico per ottenere una miglior qualità di riproduzione e farli durare. Si sottolinea inoltre per lo stesso motivo l'importanza della sostituzione periodica della testina (circa ogni 250 ore) Spolverare la testina ogni tanto usando un pennello molto morbido bagnato nell'alcool. (Spazzolare da dietro verso la parte anteriore della testina) Quando si trasporta il giradischi non dimenticare di Rimettere il cappuccio protettivo della puntina lnserire la clip che blocca il sollevamento del braccio. Image 1 Image 2 Image 3 Nota Come si vede nella figura 1, la parte contrassegnata deve essere adeguatamente lubrifica- ta internamente per consentire al braccio di effettuare una discesa lenta quando si aziona la leva. Se la discesa è troppo lenta, la riproduzione della musica potrebbe non avvenire come dovrebbe nei primi istanti di contatto tra l'ago e il disco e potrebbe causare un salto della puntina fino a quando il braccio non ha completato la sua discesa. Per risolvere questo problema, con la leva abbassata, alzare e abbassare manualmente più volte la parte contrassegnata (fig. 2) (fig. 3). Ciò consentirà di distribuire il lubrificante interno e di correggere la velocità di abbassamento del braccio. Se dopo questa operazione il proble- ma persiste, applicare una piccolissima quantità di spray lubrificante multiuso, si può applicare molto delicatamente sulla zona indicata (fig. 3). 16Politica di garanzia Questo prodotto è garantito per 2 anni dalla data di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull`opzione di contatto per inviarci il tuo modulo di assistenza. Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo. Dichiarazione di conformità UE semplificata Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito: È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014. Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com
